Jabeque Cazador (TERMINADO)

Una ejecución muy fina, la cubierta te ha quedado de primera los huecos en la amurada tambien. Los agujeros para los cáncamos de los cañones son buena idea porque taladrarlos por dentro es delicado. Me parede que conservo las plantillas de los cañones para el torno copiador, quizás os interesen, aunque con ese nivel de acabado sería mejor unos buenos en latón si encuentras el tamaño. En Aliexpress dicen que tienen a buen precio.
Saludos

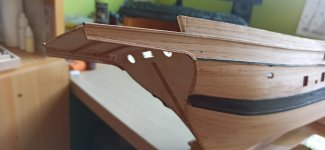

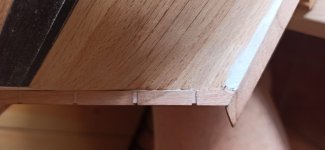

Muchas gracias [mention id="20355" color="#00AA00"]@Leopoldofran[/mention] se hace lo que se puede, pero no todo es de color de rosas, como habeis visto en el hilo. En cuanto a la plantilla voy a intentar hacerla yo tengo la chapa, ya la hice para el Nepo que eran más pequeños, malo será que salgan peor, si veo que no hay manera ya te digo. He mirado de compralos y salen entre 2-3 € por unidad, tengo boj de sobra...a probar, pero gracias. Hoy he colocado codaste, previamente fresados los alojamientos de las bisagras para el timón, y claro no todo está siempre perfecto, una banda ajusta bien con el casco, la otra la de estribor queda un hueco de un mm de profundidad por unos 50x90 de largo, va ir pintado osea que no es grave, es el problema de hacer el caso sin quilla, codaste y roda, pero creo que se gana en ajuste del lijado, como ya he dicho anteriormente.

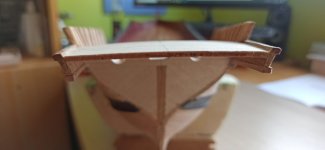

También he colocado y dado forma a la levita en su parte inferior, de un cintón que lleva.


Archivos adjuntos

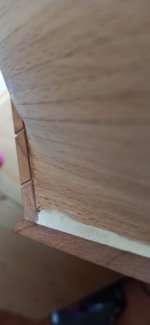

  • Imagen de WhatsApp 2024-06-08 a las 13.08.21_aff44ef2.jpg
    Imagen de WhatsApp 2024-06-08 a las 13.08.21_aff44ef2.jpg
    61,6 KB · Visitas: 2.614
  • Imagen de WhatsApp 2024-06-08 a las 13.08.21_94997e59.jpg
    Imagen de WhatsApp 2024-06-08 a las 13.08.21_94997e59.jpg
    130,1 KB · Visitas: 2.614
  • Imagen de WhatsApp 2024-06-08 a las 13.08.21_07ddf6d6.jpg
    Imagen de WhatsApp 2024-06-08 a las 13.08.21_07ddf6d6.jpg
    109,5 KB · Visitas: 2.614

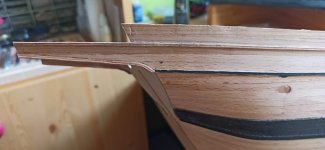

  • Imagen de WhatsApp 2024-06-08 a las 13.08.22_f867e5d2.jpg
    Imagen de WhatsApp 2024-06-08 a las 13.08.22_f867e5d2.jpg
    151,1 KB · Visitas: 2.614
  • Imagen de WhatsApp 2024-06-08 a las 13.08.21_ad1e88e7.jpg
    Imagen de WhatsApp 2024-06-08 a las 13.08.21_ad1e88e7.jpg
    74,9 KB · Visitas: 2.614

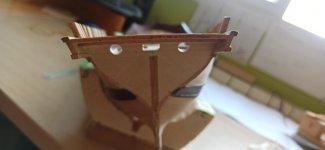

  • Imagen de WhatsApp 2024-06-08 a las 13.08.22_2f3fcbc8.jpg
    Imagen de WhatsApp 2024-06-08 a las 13.08.22_2f3fcbc8.jpg
    72,7 KB · Visitas: 2.614
Las bisagras del timón son uno de los problemas de este barco porque las ramas de las hembras van a lo largo de las tracas, lo cuento en mi hilo, aunque si pintas la obra viva no se nota. No me dices nada de los cañones.
Saludos

Leopoldofran dijo:
Las bisagras del timón son uno de los problemas de este barco porque las ramas de las hembras van a lo largo de las tracas, lo cuento en mi hilo, aunque si pintas la obra viva no se nota. No me dices nada de los cañones.
Saludos
Lo acabo de editar y añadir comentario, revisaré el hilo por tema de las bisagras, gracias de nuevo

Gracias [mention id="33723" color="#00AA00"]@Buhochico[/mention] y otra pregunta para [mention id="20355" color="#00AA00"]@Leopoldofran[/mention] , no veo en tus fotos del hilo, las cureñas son paralelas o son con forma de cuña? Visto varios Jabeques cada uno lo tiene de una manera, y las bisagras del timón, por favor aclárame lo de las tracas que no me entero. Un saludo y virutas
PD. Ahora que puedo escribir aprovecharé, he estado bloqueado dos veces por considerarme spam!! Debo hablar mucho🤪😂🤟🏻 doy las gracias a Carlos webmasters por subsanarlo tan profesionalmente!!

Disculpa, no había leido tu contestación al asunto de los cañones, aclarado. Tenía la impresión de que en Aliexpress eran mucho más baratos
Lo de los herrajes del timón te contesté en mi hilo del jabeque porque lo preguntaste allí.
Los costados de las cureñas (las gualderas) no son paralelos son en cuña como el tubo del cañón. Si la pregunta es si todos los cañones de un costado apuntan paralelos la respuesta es no, los cañones pueden orientarse para apuntar pero en descanso se dispone cada uno peroendicular a la borda de forma que apuntan en abanico, no paralelos.
Saludos

Hola [mention id="20355" color="#00AA00"]@Leopoldofran[/mention] ya vi tu contestación, pero sigo sin saber el por que le das esa forma, la pregunta es...Las bisabras no pueden ir cruzando varias tracas? Osea entiendo que tienen que ir en linea con una sola, desde inicio de bisagra a final, es eso no? Gracias y perdona mi torpeza.

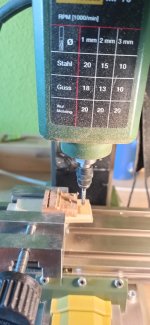

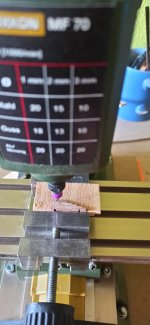

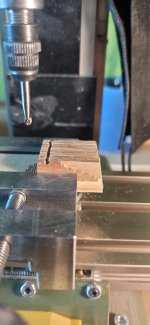

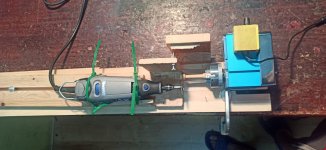

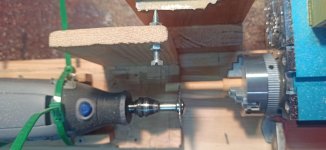

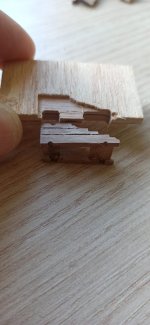

SIgo con los cañones, cureñas, he tenido que retocar un poco el copiador, lo teneia para el taladro Proxxon, pero me di cuenta que tenia cierto juego loguitudinal el eje, con lo que me daria problemas al copiar, eso pasa por no hacerlo bien desde el inicio, un día deberia ponerme seriamente hacerlo bien de una vez por todas... :lol: :lol: Pero entre diseñar los cañones, cureñas, etc...y hacerlo, llevo unos cuantos dias, y teniendo en cuenta que a mitad te das cuenta que se te ha olvidado hacer las muescas laterales y los taladros para los cancamos, con lo que tienes que diseñar un soporte para poder hacerlo sin desmontar las cureñas ya encoladas :doh:


Archivos adjuntos

  • Imagen de WhatsApp 2024-06-12 a las 10.50.53_19e8c88b.jpg
    Imagen de WhatsApp 2024-06-12 a las 10.50.53_19e8c88b.jpg
    116,2 KB · Visitas: 2.778
  • Imagen de WhatsApp 2024-06-12 a las 10.50.53_2009ab82.jpg
    Imagen de WhatsApp 2024-06-12 a las 10.50.53_2009ab82.jpg
    149,1 KB · Visitas: 2.778
  • Imagen de WhatsApp 2024-06-12 a las 10.50.53_1b188b20.jpg
    Imagen de WhatsApp 2024-06-12 a las 10.50.53_1b188b20.jpg
    193,6 KB · Visitas: 2.778

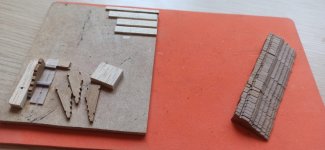

  • Imagen de WhatsApp 2024-06-12 a las 10.50.51_3282564e.jpg
    Imagen de WhatsApp 2024-06-12 a las 10.50.51_3282564e.jpg
    199,1 KB · Visitas: 2.778
  • Imagen de WhatsApp 2024-06-12 a las 10.50.52_d18f97ba.jpg
    Imagen de WhatsApp 2024-06-12 a las 10.50.52_d18f97ba.jpg
    116 KB · Visitas: 2.778
  • Imagen de WhatsApp 2024-06-12 a las 10.50.53_11dc6af0.jpg
    Imagen de WhatsApp 2024-06-12 a las 10.50.53_11dc6af0.jpg
    113,5 KB · Visitas: 2.778

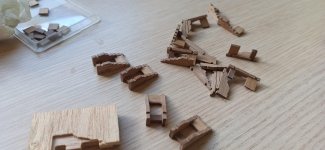

  • Imagen de WhatsApp 2024-06-12 a las 10.50.52_0caa99f9.jpg
    Imagen de WhatsApp 2024-06-12 a las 10.50.52_0caa99f9.jpg
    215,4 KB · Visitas: 2.778
  • Imagen de WhatsApp 2024-06-12 a las 10.50.52_5e14008a.jpg
    Imagen de WhatsApp 2024-06-12 a las 10.50.52_5e14008a.jpg
    149,6 KB · Visitas: 2.778
  • Imagen de WhatsApp 2024-06-12 a las 10.50.53_27c814de.jpg
    Imagen de WhatsApp 2024-06-12 a las 10.50.53_27c814de.jpg
    238,7 KB · Visitas: 2.778
  • Imagen de WhatsApp 2024-06-12 a las 10.50.54_065dd1ef.jpg
    Imagen de WhatsApp 2024-06-12 a las 10.50.54_065dd1ef.jpg
    229,3 KB · Visitas: 2.778
No te he contestado a lo de los herrajes. Los puse así porque así están en el modelo de Le Requin. Hubo barcos que llevaban las ramas de las bisagras empotradas en las tablas del forro como puede comprobarse en los pecios de San Fernando y otros que no. La traca en que se empotran es más gruesa que las otras. Los herrajes eran de bronce hechos en molde y de formas complejas.
Saludos

...Esto es un pensamiento mio, no tiene nada que ver con el Jabeque, os pregunto, tan pocos modelistas hay de habla Hispana, que aquí siempre estamos los mismos? Luego ves en Facebook y Youtube unos "pelagatos" haciendo unos kit de...pongamos puntos suspensivos, y tienen mogollón de comentarios y seguidores. ( No todos que conste, que los hay muy buenos), creo que este foro es el más potente y el que más usuarios tiene, no?

Estuvo en el foro un Miguel que se fué a youtube y tiene un canal en el que da clases de modelismo, se llamaba modelismo naval para torpes, ahora para todos. He entrado para ver y su última entrada tiene 500 vistas en un día.
La peña está a lo fácil , es más fácil ver un vidrio que leer un comentario y es más descriptivo el video que el texto y la foto. Además el que tiene muchas vistas creo que recibe algún dinero.
Y hay mucho dinero porque el kit del Victory cuesta 1400 pavos y es un quiero no puedo de arsenal mal hecho, para gente que pasa de la realidad histórica.
También he visto el Santi de AL, y he visto que parece fusilado de el de Liberto, o sea que hay a quien el foro le aprovecha.
Saludos

Así es, yo creo que la mayor parte de la gente no está dispuesta más que a colgar una foto y recibir un aplauso rápido. Las enseñanzas que han puesto en este foro los maestros, no tienen precio. Y la colaboración de los que sabemos menos también es importante, siempre se aprende y además me parece mucho más entretenido y cercano que el Facebook, si te has fijado hay mucho pedigüeño que aporta poco. El foro americano ships of scale tiene mucho movimiento.

Hola compañeros, simplemente es que flipo, como algunos "modelistas" les hace caso tanta gente, y si [mention id="20355" color="#00AA00"]@Leopoldofran[/mention] si tienes a partir de un numero de seguidores y de visitas diarias, te pagan una cantidad, yo he visto alguna traza de estos y :doh: madre mía, pero que es le va hacer.

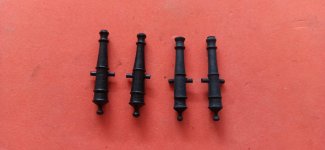

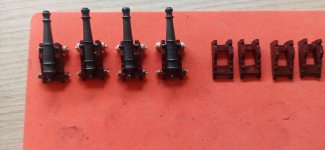

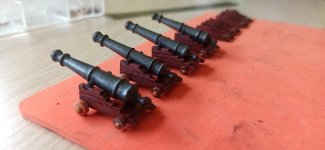

Bueno, hace dias que no cuelgo nada por que pocos adelantos he hecho, entre la bici, fiestas de Jaca, etc...y que han sido pequeñas cosas poco reseñables pero que llevan su tiempo, sigo con los cañones, cureñas casi terminadas, de momento hare 4 completas para montar, son las que quedan debajo de la cubierta del Alcazar, los cañones los torneé, los teñi de negro con Tinta China y hoy les he rebozado en grafito, me volví loco rascando un lapiz en lija, para sacar una miseria, pedí a Ali un bote de polvo de grafito que se utiliza en cerrajería. Para darles un acabado más realista, una vez pasados por el bote de grafito, agitados, les pase entre los dedos, girandolos, han quedado con un brillo metálico muy autentico.
OJO: Nos confirma Leopoldo que los ejes de los cañones son coaxiales, no tangenciales para el Jabeque. En mi caso es tarde ya, están hechos y algunos montados. Editado el 17/10/24
En cuanto al casco, al tener el cañón real, no la muestra que hice, me di cuenta, que no podían apuntar alto, y solo en linea de horizonte, debí de tomar mal las medidas de cubierta parea la altura de los batiportes y he tenido que subir la cota 1 mm con el consiguiente curro, limar el superior y añadir en el inferior, pero ya está.

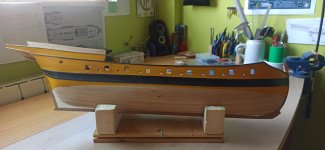

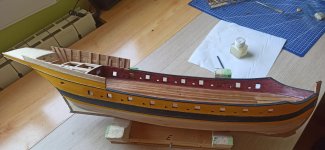

Tinto las bandas, marco la linea de flotación, y delimito el ocre y el negro, tapaporo al ocre para protegerlo de cambios de color y teñidos indevidos.


Archivos adjuntos

  • Imagen de WhatsApp 2024-06-28 a las 17.04.19_97a03656.jpg
    Imagen de WhatsApp 2024-06-28 a las 17.04.19_97a03656.jpg
    206,5 KB · Visitas: 2.371

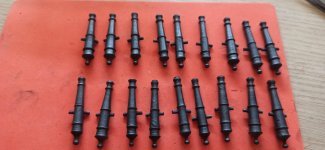

  • Imagen de WhatsApp 2024-06-28 a las 17.04.18_22379871.jpg
    Imagen de WhatsApp 2024-06-28 a las 17.04.18_22379871.jpg
    186,4 KB · Visitas: 2.371
  • Imagen de WhatsApp 2024-06-28 a las 17.04.18_9aadfbd8.jpg
    Imagen de WhatsApp 2024-06-28 a las 17.04.18_9aadfbd8.jpg
    127,2 KB · Visitas: 2.371
  • Imagen de WhatsApp 2024-06-28 a las 17.04.19_55536ad7.jpg
    Imagen de WhatsApp 2024-06-28 a las 17.04.19_55536ad7.jpg
    129,1 KB · Visitas: 2.371

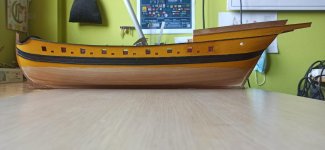

  • Imagen de WhatsApp 2024-06-28 a las 17.04.20_d78e310a.jpg
    Imagen de WhatsApp 2024-06-28 a las 17.04.20_d78e310a.jpg
    159,1 KB · Visitas: 2.371
  • Imagen de WhatsApp 2024-06-28 a las 17.04.19_4467878e.jpg
    Imagen de WhatsApp 2024-06-28 a las 17.04.19_4467878e.jpg
    238,7 KB · Visitas: 2.371
  • Imagen de WhatsApp 2024-06-28 a las 17.04.20_059c963b.jpg
    Imagen de WhatsApp 2024-06-28 a las 17.04.20_059c963b.jpg
    157,5 KB · Visitas: 2.371
Lo has pintado: Bravo.
Los cañones están muy bien, es una pena lo de las portas, podías haber retocado las cureñas, pero bueno ya está.
De todas formas no veo en las cureñas el agujero para pasar el braguero como creo que le corresponde a esa época, lo de tomarle vuelta al cascabel y pasarlo por dos argollas me parece que es de unas décadas después, en España.
Saludos

Hola [mention id="20355" color="#00AA00"]@Leopoldofran[/mention] las cureñas no podia retocarlas, ya son bajas de por si, tienen la altura justa para darle al cañón la inclinación debida, creo, si las hubiera hecho más bajas hubiera pasado que no podrían apuntar alto, por tocar la parte de atrás del cañón con la cureña. Siempre he tenido intención de pintarlo, pero para que no sufriera demasiado lo he ido postponiendo.
Lo del braguero, menos mal que me lo has dicho, pensaba hacer como en el Nepo, vuelta al cascabel, mejor asi pues temia por el grafito, osea que me toca agujerear todas las cureñas, no es mucho problema, Gracias.

Después de tintar de ocre, y viendo las fotos, me doy cuenta que creo que lleva demasiado, se supone que era al revés no?, negro con bandas ocres, tendré que jugar un poco con la edición de fotografía y ver los resultados. Un saludo y virutas

Las fotos engañan. Para opinar sobre el color ocre lo mrjor es que saques una foto que contenga además del casco una hoja blanca apoyada en él, así se corrige de color en fotochop y se ve.
Así como se ve ahora parece un ocre un poco rojo, el color era ocre amarillo, un color más frío. Pero si te gusta no queda mal.
Saludos

Digo que lleva demasiada superficie en ocre, y poca en Negro, no el tono del Ocre, pero gracias Leo. Estará en dique seco unas semanas, por vacaciones en el astillero, jejejeje...feliz verano y virutas.
