Jabeque Cazador (TERMINADO)

[crisjaca]

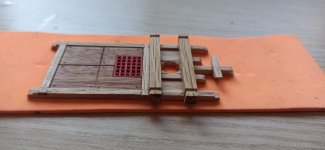

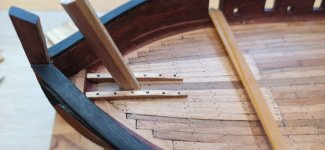

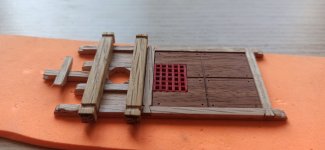

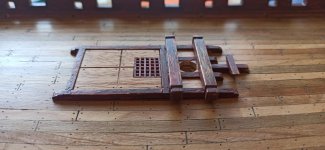

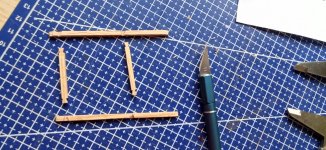

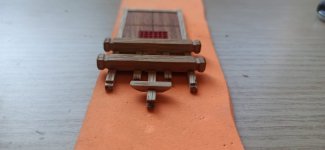

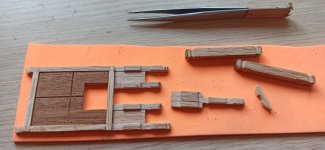

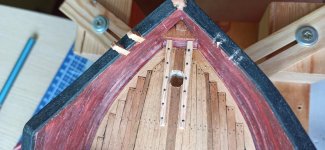

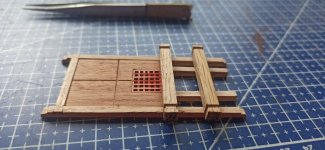

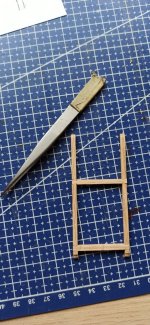

Buenos dias, retomo el astillero, hasta que coja otra vez la marcha me costará y lo que hago no me cunde, empiezo con elementos de cubierta, no se como se llama esta parte, tengo que hacer las bombas de achique y poner las argollas con sus cáncamos. Unas fotos



[crisjaca]

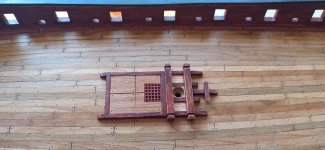

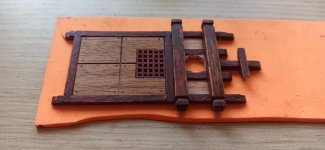

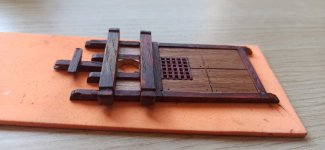

Más fotos ya teñido y con tapaporo...



[Leopoldofran]

Yo tampoco sé cómo se llama esa zona. Está la fogonadura del palo mayor, el posavergas, las bitas para la escota del trinquete, la cornamuza de tres cuernos para el davante de mayor, las bombas, el enjaretado de la cocina y la escotilla, entre otros . En el hilo mío, pagina 11 creo, hay un dibujo de detalle por si quieres afinar .
Saludos



[Liberto Amate]

Saludos compañero, te esta quedando muy bien, ademas trabajas muy limpio y eres muy apañao. Un abracico Liberto



[crisjaca]

Gracias [mention id="20355" color="#00AA00"]@Leopoldofran[/mention] ya no me acordaba de ese dibujo, ya está descargado para servir de guia, [mention id="11948"]@Liberto Amate[/mention] lo tuyo si que es un piropo en toda regla, pero vamos, no llego a tú nivel ni de coña, jejejeje...esta tarde he estado liado con las bombas, mañana las a cabo y cuelgo fotos.



[Leopoldofran]

Ojo, no le pongas palanca a las bombas, eran de guimbalete



[crisjaca]

Ojo, no le pongas palanca a las bombas, eran de guimbalete

Mier....tarde, después del curro que me pegue para hacerlas!! . Ahora estudio ese tipo de bombas, en todos los jabeques he visto el tipo de palanca, lo he encontrado en ...https://www.foromodelismonaval.es/viewtopic.php?t=11895



[crisjaca]

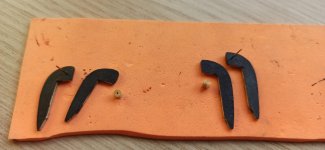

Bombas terminadas, creo...unas fotos, los mangos los pintaría de negro? o dejar en madera gastada?



[manuelsirgo]

Eres fino. Yo todavía estoy lijando el casco. Ya lo saqué de la base.



[Leopoldofran]

Puedes dejar las bombas, si los demás las ponen... Pero yo creo que las palancas se van a enredar en la escota del trinquete que las puede arrancar con toda facilidad. La bomba de guimbalete no lleva la palanca en la bomba sino colgada del palo y la accionan ocho tripulantes, el recorrido del pistón es mucho mayor y también su rendimiento. Cuando pueda te mando un dibujo, ahora estoy jodío.



[crisjaca]

Puedes dejar las bombas, si los demás las ponen... Pero yo creo que las palancas se van a enredar en la escota del trinquete que las puede arrancar con toda facilidad. La bomba de guimbalete no lleva la palanca en la bomba sino colgada del palo y la accionan ocho tripulantes, el recorrido del pistón es mucho mayor y también su rendimiento. Cuando pueda te mando un dibujo, ahora estoy jodío.

Gracias Leopoldo, ya se como son esas bombas, están en el mismo hilo...es cuestión de eliminar la palanca, se puede usar el cuerpo de la bomba, y el embolo, se retira la palanca y el soporte o picoya de la misma. Mejorate compañero. Añado los dibujos



[Leopoldofran]

Si no lo has hecho te aconsejo que no pegues las bombas hasta después de aparejar, hay muchas cosas a pié de palo.
Saludos



[crisjaca]

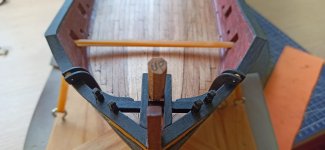

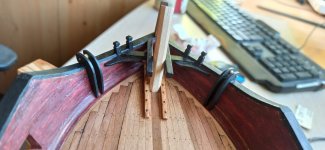

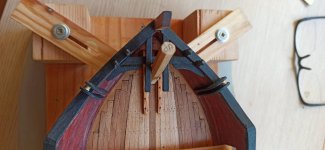

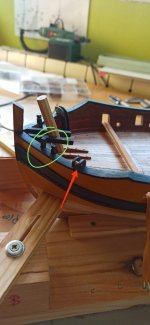

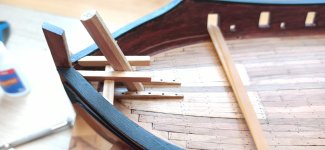

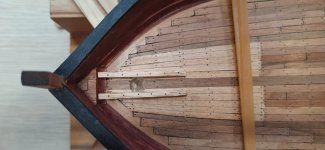

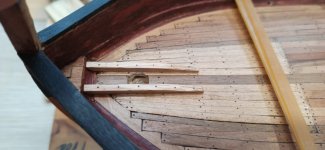

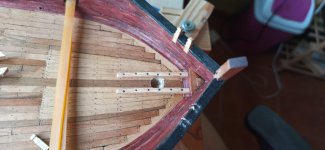

La fogonadura del trinquete, esto me ha llevado un poco de cabeza, pues en los planos no se ve muy claro, y hay partes que ni vienen, y otras en plano salen en un sitio, y luego Leopoldo las tiene puestas en otro, con lo que me he fijado más en su modelo e hilo para la realización de esta parte. El trinquete lleva una inclinación hacia proa de 100º con lo que he hecho un falso mástil para hacerme de guia



[crisjaca]

Alguna foto más que no entraban en el anterior post...A veces salen giradas, en posición antinatural, sorry



[crisjaca]

Buenos dias a tod@s, amigo [mention id="20355" color="#00AA00"]@Leopoldofran[/mention] voy a por los pescantes, y en tu hilo no se ven y sobre plano me parece muy sencillo, solo llevaba una roldana? el Jabeque de Ocre lleva dos y el Requin ni lleva. Personalmente me gusta el de Ocre, pero no se si se va mucho de realidad, tu que dices? Gracias de antemano.

Y ya puestos, como has visto he colocado esos elementos como lo tienes en tu modelo, pero en plano no sale así, y si al revés, lo digo por si alguno decide hacer el Jabeque posteriormente, y para [mention id="28301" color="#00AA00"]@manuelsirgo[/mention] que lo tenga en cuenta. Un saludo y virutas



[crisjaca]

Vale, me contesto a mi mismo, al final he visto una foto donde se ve el pescante terminado, y efectivamente tiene dos roldanas.

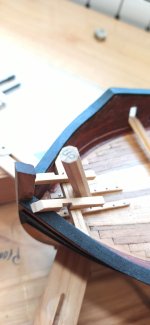

Otro tema es la bita del trinquete, los pies verticales, en plano van por debajo del refuerzo del pescante, pero en foto veo que Leopoldo los desarrolla y sube por encima de él, con lo que hago lo mismo, todo sea que el plano este corregido y el modelo este mal . Como no voy a pegarlo de momento, siempre se puede corregir.



[Leopoldofran]

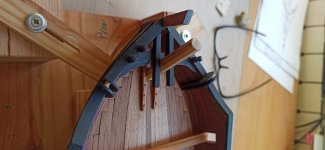

Primero puse el gaviete más a proa, y los montantes de amarre,( las bitas) detrás, porque así iban en Le Singe del museo de Paris pero cuando fui a montar el beque me dí cuenta de que de estar ahí el gaviete, el ancla al subir tropezaría con la plataforma del beque por eso cambié el gaviete a donde está.
El modelo del museo de Madrid no tiene gavietes, ni tampoco cabrestante, el ancla de 1500 kg subiría por wifi. El modelo del Requin del museo de Paris tiene varios errores, así que ojo con él.



[crisjaca]

Primero puse el gaviete más a proa, y los montantes de amarre,( las bitas) detrás, porque así iban en Le Singe del museo de Paris pero cuando fui a montar el beque me dí cuenta de que de estar ahí el gaviete, el ancla al subir tropezaría con la plataforma del beque por eso cambié el gaviete a donde está.
El modelo del museo de Madrid no tiene gavietes, ni tampoco cabrestante, el ancla de 1500 kg subiría por wifi. El modelo del Requin del museo de Paris tiene varios errores, así que ojo con él.

Vale entonces tal y como está en las fotos esta correcto, menos mal, jejeje...eres una enciclopedia andante!! no se como puedes acordarte de todos esos nombrajos y datos. OJO pues [mention id="28301" color="#00AA00"]@manuelsirgo[/mention] no sigas el plano en esta parte, ya sabes que va al revés.
EL Jabeque del MNM da la sensación de que tuvo un percance, pues faltan muchos elementos de cubierta, que es lo que necesito. En cuanto al Requin, no lo sigo apenas, pues es totalmente diferente a nuestro Cazador. Y el de Ocre, pues mas de lo mismo, pero entre tus fotos, planos y estos me hago más la idea.

Gracias Leopoldo. Entendí por las fotos que era lo correcto, y que en plano se te paso corregirlo, y ahora no estas como para ponerte hacerlo, no te preocupes.



[Leopoldofran]

Se me olvidaba, los montantes suben por encima del bao que une los pescantes, pero no recuerdo de donde salió , no me lo inventé.
En este modelo, si va con velas, los palos deberían ir bien empotrados porque no hay obenques y los sartis de sotavento van a pié de palo y no lo sujetan
Saludos



[crisjaca]

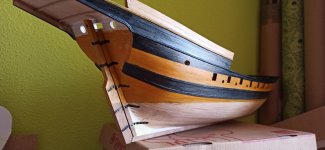

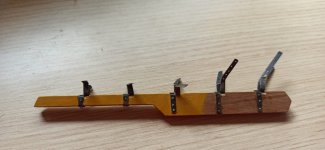

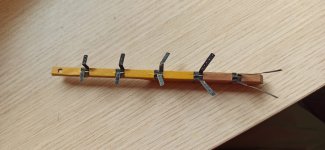

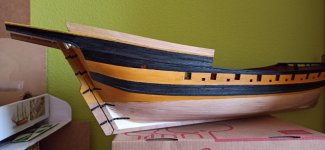

Buenas noches, hoy he colocado por fin el timón, la verdad es que lo posponia por que en el Nepo me costo un huevo y la yema del otro, las bisagras ya las tenia hechas de hace dias, las más complicadas son la inferiores, pues llevan una curvatura rara para seguir la linea de las tracas, ya se hablo en un post anterior. Primero monte las de la pala del timón, hay que asegurarse de que entran las dos partes en los rebajes que en pala y codaste se han realizado, primero con ciano las pegué, y luego en los agujeros de las bisagras, perfore la madera de la pala. Una vez hecho esto, procedo con la parte que va en el casco, hay que poner el eje de la bisagra a la vez, por eso en la segunda decidí algo no muy católico, practica fresado una ranura del diametro del eje, para poder subirlo un poco una vez cortado y que quede mas firme. Ya solo queda empezando por la quilla ir pegando y clavando en ambas bandas.
Descubro ahora este hilo sobre los herrajes ...lo adjunto para futuros :
https://www.foromodelismonaval.es/viewtopic.php?p=167078#p167078
