A ver si os contesto a todos.
Efectivamente Nauti-tucu lo ha explica perfectamente.
Si miráis el procedimiento desde el principio, primero mido y marco en el papel adhesivo la longitud del arco.
Segundo fijo una de las marcas en la primera de las líneas paralelas.
Tercero, busco , inclinando el papel que la segunda marca coincida con la última línea paralela.
Cuarto trazo los segmentos todos iguales.
Quinto vuelvo el papel adhesivo a la cuaderna y traspaso las medidas.
En cuanto a la segunda parte, que no os la he puesto todavía, procedo de la siguiente forma;
A) con una tira de esparadrapo de papel, porque ni hay papel adhesivo tan largo, la coloco en el barco a lo largo de la traca que voy a cortar.
B) Marco la posición del centro de cada cuaderna
D) paso la tita a la plancha de madera, o a otro papel para hacer la plantilla.
E) sobre cada marca de cuaderna trazo la altura, ancho, que la traca tiene en esa cuaderna.
F) Obviamente las tracas, si son precortadas o comerciales, han de ser tan anchas como el ancho máximo, que generalmente es en la cuaderna maestra, pero no siempre ni en todos los barcos. Las popas muy reviradas a veces son más anchas en total.
G) Con una lija, lima, o, yo lo prefiero, un buen mini cepillo, rebajas las puntas hasta donde te pida la señal.
¿porqué así?, porque las diferentes curvaturas que van tomando las cuadernas hace que las distancias entre estos puntos varíen, es decir, incluso no teniendo en cuenta las entregas en roda y codaste, que ya lo justificaría, las distancias entre cuadernas a lo largo de cada traca varía.
Naturalmente cada traca va torciéndose algo a lo ancho, pero esa deformación se la confío al calor y una buena plancha, no son curvaturas exageradas y como, además cada una la apoyas en la anterior, te sirven de molde.
Punto final: Para hacer las entregas de roda y codaste yo lo suelo hacer como dice 5d2, prolongando hasta la entrega. Pero en algunos con más detalle, como es este ya que es un tingladillo, con unas cartulinas colocadas prolongando la quilla por las líneas del alefriz, simulo una cuaderna en las posiciones de la vertical de la roda y en la proyección del codaste, luego procedo con ellas exactamemte igual que con cualquier cuaderna. Luego uniendo con una regla cada señales con su homónima de las cuadernas inmediatas voy marcando las entregas exactas en roda y codaste.

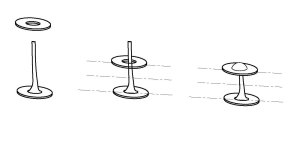

De este modelo estoy haciendo una monografía al mismo tiempo, eso me obliga a dibujar cada paso, hacerlo y corregirlo con las soluciones a los problemas que he encontrado. Por eso voy despacio. Por eso y porque hace una semana que espero la llegada de una partida de chapa de peral para las tracas, al ir a tingladillo se van ha ver los cantos, eso implica una gran exactitud en el corte del grueso de las tracas, además el procedimiento de forrado y ajuste me obliga ha utilizar tracas de 0,6 mm de grueso, no es mucho pero es la escala exacta: 0,6 mm x 40, la escala, da 2,40 cm, es decir justo una pulgada, el grueso de las tracas en la realidad.
que si a mi me hubieran explicado asi el teorema de Thales igual no me hubiera inclinado por letras
