Las velas que van en los estays del bauprés y botalon, foque, contrafoque y perifoque son triangulares y van envergadas sobre los estays o nervios.

Yo colocaré solo los dos primeros.

La confección de estas es como las anteriores, pegado de la relinga y posterior cosido con sus garruchos en los tres puños.


Archivos adjuntos

  • 20230707_084129.jpg
    108,1 KB · Visitas: 2.310
  • 20230707_084207.jpg
    181,6 KB · Visitas: 2.310
  • 20230709_093623.jpg
    101,8 KB · Visitas: 2.310
Un pequeño detalle que no recuerdo si lo he explicado, el ensuciado de la vela.

Antes de que me las cosieran las tuve sumergidas en una olla con té rojo, mucho te rojo.

Después una vez cosidas, la relinga puesta y sus rizos, si tiene, las meto en un bote pequeño con desperdicios del café y un poquita de agua. Como es un vote pequeño entra la vela muy arrugada y doblada .... un meneo y unas cuantas horas macerando.
Después la enjuago para quitar las mijillas de café y la pongo a secar entre dos papeles de cocina con un peso. Y listo.


Archivos adjuntos

  • 20240419_201737.jpg
    32,5 KB · Visitas: 2.310
El foque se iza por un cabo llamado "Nervio del foque", está hecho firme en la raca, donde se desplaza arriba o abajo por el botalon del baupres, y sube hasta un cuadernal en el tamborete del mastelero donde baja a pie de palo.

Y el contrafoque se iza por el estay del contrafoque o estay del Velacho.

La forma de envergar son distintas, de culebra o por argollas, yo opto por la última.

Las realizo con un hilo de cobre de 0,4 mm , lo enrolle en una aguja de 2,3 mm. Luego la puse en el tornillo de mesa y bien apretado con una cuchilla de cutter plano le di unos golpes secos para cortar las vueltas.

Una vez cortadas las paso por vinagre o líquido bruñidor de metales (beretta) no recuerdo bien, el caso es matar el brillo. Y finalmente las meto en los estays, incluso en los que no voy a poner sus velas.


Archivos adjuntos

  • 20240420_144837.jpg
    78,3 KB · Visitas: 2.309
  • 20220623_134354.jpg
    74,9 KB · Visitas: 2.309
  • 20220623_130850.jpg
    131,4 KB · Visitas: 2.309
  • 20220623_130927.jpg
    58,3 KB · Visitas: 2.309
  • 20220623_131824.jpg
    51,6 KB · Visitas: 2.309
  • 20220628_201903.jpg
    28,1 KB · Visitas: 2.309
  • 20230606_180702.jpg
    84,7 KB · Visitas: 2.309
LAS VELAS.
La velas de cuchillo o estays al tener tres lados (algunas) tiene otra nomenclatura.
Como referencia la idea de un triángulo recto, los catetos son la VALUMA y PUJAMEN (parte de abajo) y la hipotenusa el GRATIL. Y sus vértices serían los puños, el de AMURA, ESCOTA y DRIZA.


También me hice un croquis de la vela con sus nombres y cabos, donde se ven los nombres anteriores.


Archivos adjuntos

  • 20240420_210846.jpg
    76 KB · Visitas: 2.309
La jarcia de labor del foque y contrafoque son la AMURA, la DRIZA, la CARDADERA y la ESCOTA.

FOQUE.
LA AMURA, un cabo que sale del puño de amura y se aferra a la raca, que se puede desplazar sobre el botalon.

LA CARGADERA, un cabo que sale del puño de driza y recorre por las argollas hacia abajo para pasar por un motón en la raca y por distintos guardacabos del baupres se aferra en los cabilleros del frontal del castillo.

LA DRIZA, un cabo que sale del puño de driza y sube al cuadernal del nervio y baja a una cornamusa en el palo.

LA ESCOTA, son dos cabos que sale del puño de escota, uno para cada banda, y termina en un motón, por este pasa un cabo que sale de un cancamo en el frente del castillo cerca del pescante de gata, pasa por el motón anterior y se aferra en los cabilleros del frente del castillo. Esto tanto a babor como a estribor.


Archivos adjuntos

  • 20240420_100022.jpg
    45,4 KB · Visitas: 2.307
  • 20240425_085032.jpg
    90,8 KB · Visitas: 2.307
  • 20240425_085032.jpg
    90,8 KB · Visitas: 2.307
  • 20240425_085438.jpg
    19,6 KB · Visitas: 2.307
  • 20240425_085327.jpg
    70,3 KB · Visitas: 2.307
  • 20240425_085352.jpg
    55,4 KB · Visitas: 2.307

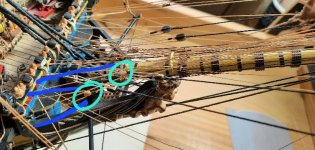

CONTRAFOQUE.
Tiene los mismos cabos, pero pasan por otros sitios.

LA AMURA, un cabo que sale del puño de amura y pasa por un cuadernal que hay en el tamborete del baupres y vuelve hacia popa para aferrarse a la gaza del estay del trinquete.

LA CARGADERA, un cabo que sale del puño de driza y recorre por las argollas hacia abajo para pasar el cuadernal del tamborete y va hacia popa, pasa por distintos guardacabos del baupres y se aferra en los cabilleros del frontal del castillo.

LA DRIZA, un cabo que sale del puño de driza y sube un moton en la gaza del estay y baja al propao de proa del trinquete.

LA ESCOTA, son dos cabos que sale del puño de escota, uno para cada banda, y termina en un motón, por este pasa un cabo que sale de un cancamo en el frente del castillo cerca del pescante de gata, pasa por el motón anterior y se aferra en los cabilleros del frente del castillo, cerca de la escota del foque. Esto tanto a babor como a estribor.


Archivos adjuntos

  • 20240505_183250.jpg
    145,1 KB · Visitas: 2.307
  • 20240505_183324.jpg
    196,7 KB · Visitas: 2.307
  • 20240505_183220.jpg
    68,8 KB · Visitas: 2.307
  • 20240505_183408.jpg
    94,8 KB · Visitas: 2.307

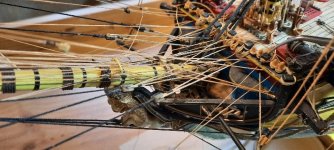

En los cabilleros de él frente del castillo ( no recuerdo el nombre correcto) me estoy quedando sin sitio para seguir amarando cabos ... algunos tendré que ponerlos uno encima del otro.


Archivos adjuntos

  • 20240430_195431.jpg
    97,3 KB · Visitas: 2.307
  • 20231109_194333.jpg
    77,3 KB · Visitas: 2.307

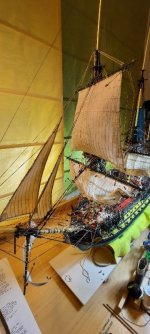

Siguiente el velacho .... ya esta puesta, pero si me dais tiempo os pondré un pasa a paso para que veáis los detalle ;)


Archivos adjuntos

  • 20240501_140750.jpg
    80,5 KB · Visitas: 2.307
  • 20240501_140832.jpg
    78,7 KB · Visitas: 2.307
Gracias Buhochico, o Javier, deje de contar los metro cuando pase de los 20 m más menos ... ;) :P

Espero que las explicaciones sean claras y sirvan para otros, y sino ... se pregunta :D

Miguel, impresionante el trabajo que esta realizando con la Jarcia y Velamen, me será como te dije de una ayuda brutal, creo que te tendre que pagar alguna que otra cerveza... :lol: :lol: :dance: :clap: :clap: :clap: :clap:

Buenas, ya tengo preparado la explicación del juanete de proa, es el que se montaen el mastelelerillo del trinquete.

Empezamos por las segundas vergas/velas de los palos, velacho, gavia y sobremesana. Las tres son prácticamente iguales, solo varían en pequeños detalles, pero explicada una al completo las otras se hacen igual, esos detalles los explicaré en su momento.

La explicaré con la del trinquete, el velacho. La verga es prácticamente igual a la del trinquete, más pequeña, y casi las mismas maniobras.

No tiene boza, ni de cabo ni de cadena que es la de combate. Tampoco tiene troza sino otro sistema llamado racamento formado por liebres, vertellos y bastardos. Ni la driza ni los amantillos están abotonados por el combate.
(Abotonado: amarrar los guarnes de una polea, para que no se muevan)

Me guio por la Cartilla Marítima de Santiago Zuloaga de 1777 y el Reglamento de Pertrechos de 1792 para ver la cantidad de ciertos elementos y la longitud de los cabos, y con consultas a compañeros de este foro.

Empezamos vistiendo la verga.
La driza es diferente, tiene un cuadernal llamado Moton de la Paloma en la cruz de la verga por el pasa dos cabos, llamado Ostaga, arraigados en el galcés, uno por cada banda, de ahí a unos motones que están bajo las crucetas, y baja a un aparejo en la mesa de guarnición por popa aferrándose en los cabilleros laterales.


Archivos adjuntos

  • 20231116_194052.jpg
    82,4 KB · Visitas: 2.358
En los penoles se hace una cajera para una maniobra nueva que más adelante comentaré, más menos en la mitad del penol, suficientemente alejado del tojino.

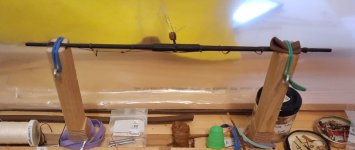

Coloco los guardamancebos.

Según Zuloaga lleva brazalotes y al estar en combate, sus senos no están abotonados, pero en el R. de Pertrechos no los menciona, solo el motón de la maniobra directamente en la verga, sin gaza. De este detalle no me di cuenta y como en las mayores, les puse brazalotes, he decidido seguir poniendo los brazalotes.

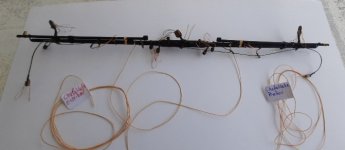

A continuación le coloco el cuadernal del amantillo y escotines, este último tiene otro motón en la verga de abajo, cerca de la cruz, uno por banda, y de allí a los abitones o motones a pie de palo.

Amarro a un tercio el cabo del chafaldete y un poco más adentro el motón de este para recoger el puño de la vela.

En el penol, por combate se coloca un contrabrazalote sin seno. Y la contrabraza ira a un guardacabos en el tamborete del baupres y de allí al frontal del castillo.

Esta vela también lleva brioles y apagapenoles, con los consiguientes motones, que se recogen por otros motones bajo las crucetas y bajan a pie de palo.


Archivos adjuntos

  • IMG-20240113-WA0015.jpeg
    75,8 KB · Visitas: 2.357
  • 20240401_174612.jpg
    26 KB · Visitas: 2.357

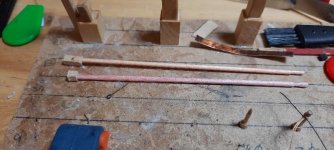

Esta verga también tiene un pequeño botalon para las alas rastreras.

A una pequeña varilla de madera de 2,2 mm de diámetro que venden en la tiendas de chinos, solo le tuve que tornear el penol y ponerle un postizo en el lado opuesto. Pintar de negro mate y colocarlas en la verga.
Por el penol con un cancamo a medida coloco el herraje de esa zona, los herrajes de dentro de la verga los hago con tiras de 1,5 mm más menos del material que tienen en el cuello las botellas de vino. Son muy maleable y las pinto con negro brillante dándole un aspecto de hierro.


Archivos adjuntos

  • 20231202_211424.jpg
    73,8 KB · Visitas: 2.357
  • 20240401_145412.jpg
    154,1 KB · Visitas: 2.357
  • 20240401_153722.jpg
    74,7 KB · Visitas: 2.357
  • 20240401_154311.jpg
    86,8 KB · Visitas: 2.357
Colocado todo los motones y accesorios de la verga, me pongo con el racamento que es totalmente distinto al de las mayores.
El velacho, la gavia y la sobremesana se compone, segun Zuloaga de varios vertellos, liebres y dos bastardos.

Y atraves del R. de Pertrechos nos dice la cantidad de cada elemento, 7 liebres, 24 vertellos y los dos bastardos. Y después del cuadro de los "BASTARDOS ÍDEM Y" hay otro que indica "GUARDACABOS." y nos dice 2 de cantidad, lo que deduzco que cada bastardo tiene un guardacabo.

La forma sería más menos como está en la última foto, otra cosa es como va montado.


Archivos adjuntos

  • 20240401_174612.jpg
    26 KB · Visitas: 2.357
  • IMG-20231203-WA0036.jpeg
    131,8 KB · Visitas: 2.357
  • 20231129_195045.jpg
    179,3 KB · Visitas: 2.357
  • 20231202_220405.jpg
    81,8 KB · Visitas: 2.357
Primero voy a intentar hacer yo mismo las piezas, las liebres y vertellos.

Para los vertellos empleo unas cuentas de collares tipo _'donuts'_ de color negro. Para las liebres las hice de una tablilla de 1 mm de grueso y un poco más ancho que los donuts.
Cortar, taladrar, fresar y montar. En las fotos se explica mejor.


Archivos adjuntos

  • 20231201_203600.jpg
    105,1 KB · Visitas: 2.357
  • 20231202_191046.jpg
    65,7 KB · Visitas: 2.357
  • 20231202_191617.jpg
    42,5 KB · Visitas: 2.357
  • 20231202_191809.jpg
    56,1 KB · Visitas: 2.357
  • 20231202_192510.jpg
    55,1 KB · Visitas: 2.357
  • 20231202_193558.jpg
    137,6 KB · Visitas: 2.357
  • 20231202_212214.jpg
    102,5 KB · Visitas: 2.357
  • 20231202_215041.jpg
    76,1 KB · Visitas: 2.357
  • 20240411_111008.jpg
    195,1 KB · Visitas: 2.357
