Nau Santa Catarina do Monte Sinai de 1512 (terminada)

Saludos amigo Genesio, buena técnica para hacer las anclas, aplicable para muchas piezas que se pueden hacer en serie.

En pinturas de naves de tiempos de la Santa Catarina es común verlos con varias anclas en los costados, Voce ¿cuantas le piensa colocar?.

Saludos

Boas meu caro amigo Manuel
Realmente esta é uma técnica que apresenta bons resultados nas cópias e com pouco trabalho. Utilizei-a na confecção das peças de artilharia que ainda fixarei ao modelo. Quanto as âncoras eu ainda estou na dúvida, pois o quadro de Greenwich mostrar apenas 1 por bordo. Mas também acho que ficaria mais vistoso colocar 2 por bordo, totalizando 4 âncoras que como você mencionou, também era muito comum. A maioria das gravuras da época observa-se 4 âncoras.

Saudações

Hoje finalizei o aparelhamento do gurupés.Tentei ser o mais fiel possível ao que se vê no quadro Martírio das Onze Mil Virgens.
Cabos que chegam até ele:
Boça da cavadeira
Amantilhos da cavadeira
Bolinas da vela grande
Bolinas do papafigo
Fixei a verga da cavadeira na lateral de bombordo do beque que era muito comum.



Boas amigo Genesio, estuve viendo todas las fotos de la Santa Catarina en Ptnauticalmodel, fantasticos acabados, y ya casi esta terminado, ya tiene decidido voce cual va a ser el próximo proyecto?.

Un abrazo

gerardo navarro dijo:
hola amigo, me sigues deleitando con tu obra, ese gel para los moldes es usado en odontologia tambien.... :?: :?: ..


Saludos... :?:
Boas amigo gerardo
Eu comprei este material numa loja de produtos para odontologia. Creio que seja para fazer próteses dentárias. :wink:

Saudações do amigo
Genésio

Manuel Carballo dijo:
Boas amigo Genesio, estuve viendo todas las fotos de la Santa Catarina en Ptnauticalmodel, fantasticos acabados, y ya casi esta terminado, ya tiene decidido voce cual va a ser el próximo proyecto?.

Un abrazo
Boas amigo Manuel
Ainda estou na dúvida quanto ao novo projeto, mas tenho algumas idéias. Ainda seguindo esta linha de embarcações renascentistas portuguesas, pensei numa galera armada ou ainda no galeão São João Batista, famoso pelo seu esporão que rompeu as correntes da entrada do porto de Tunes na Batalha de Goleta.

Saudações do amigo
Genésio

Caros amigos
Aqui vão mais alguns avanços com a fixação das "charetas". Confeccionadas de cordas e longarinas de madeira o seu objetivo era o de não permitir a que a vela principal arriada obstruísse a passagem do convés. Vejam as fotos:

Saudações
Genésio


Archivos adjuntos

  • NSCMS  291.jpg
    NSCMS 291.jpg
    113,8 KB · Visitas: 4.569
  • NSCMS  288.jpg
    NSCMS 288.jpg
    79,2 KB · Visitas: 4.569
  • NSCMS  289.jpg
    NSCMS 289.jpg
    79,2 KB · Visitas: 4.569
  • NSCMS  290.jpg
    NSCMS 290.jpg
    149,2 KB · Visitas: 4.569
  • NSCMS  292.jpg
    NSCMS 292.jpg
    64,7 KB · Visitas: 4.569
  • NSCMS  293.jpg
    NSCMS 293.jpg
    135,4 KB · Visitas: 4.569
  • NSCMS  294.jpg
    NSCMS 294.jpg
    79,9 KB · Visitas: 4.569
  • comparando.jpg
    51,4 KB · Visitas: 4.567
Amigo Genesio, muy buen trabajo de las Charetas, las había visto en mucas pinturas de embarcaciones de la época y siempre pensé que eran hechas completamente de madera, buen dato.

Te sigo

Amigo Manuel
Realmente em algumas carracas do século XV e inicio do século do XVI possuiam em seus castelos de proa e popa charetas rígidas lembrando um vigamento de telhado tradicional. Mas a meia nau elas teriam de ser removíveis para possibilitar a estocagem das cargas, bateis e etc. :wink:


Archivos adjuntos

  • Joan Reixac, Retaule de Sta. Úrsula, 1468, MNAC.jpg
    Joan Reixac, Retaule de Sta. Úrsula, 1468, MNAC.jpg
    28,5 KB · Visitas: 5.332
E aqui as âncoras já fixadas à mesa de enxárcias. Coloquei uma âncora sobressalente como sugerido pelo amigo Manuel em outro post.

Saudações
Genésio


Archivos adjuntos

  • NSCMS  297.jpg
    NSCMS 297.jpg
    135,6 KB · Visitas: 5.296
  • NSCMS  298.jpg
    NSCMS 298.jpg
    125 KB · Visitas: 5.296
  • NSCMS  299.jpg
    NSCMS 299.jpg
    94,5 KB · Visitas: 5.296

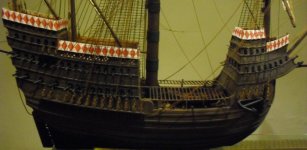

"Armas"
Constituído na sua maioria de amas de pequeno calibre como falcões, colubrinas longas e curtas esta nau era uma muralha de fogo e chumbo para que tentasse abordá-la.


Archivos adjuntos

  • NSCMS  308.jpg
    NSCMS 308.jpg
    89 KB · Visitas: 5.265
  • NSCMS  310.jpg
    NSCMS 310.jpg
    129,3 KB · Visitas: 5.265
  • NSCMS  312.jpg
    NSCMS 312.jpg
    148,3 KB · Visitas: 5.265
  • NSCMS  311.jpg
    NSCMS 311.jpg
    124 KB · Visitas: 5.265
  • NSCMS  309.jpg
    NSCMS 309.jpg
    45,5 KB · Visitas: 5.265
  • NSCMS  306.jpg
    NSCMS 306.jpg
    111,1 KB · Visitas: 5.265
  • NSCMS  304.jpg
    NSCMS 304.jpg
    66,9 KB · Visitas: 5.265
  • NSCMS  302.jpg
    NSCMS 302.jpg
    101,4 KB · Visitas: 5.265
  • NSCMS  301.jpg
    NSCMS 301.jpg
    154,1 KB · Visitas: 5.265
  • NSCMS  300.jpg
    NSCMS 300.jpg
    152,7 KB · Visitas: 5.265
Obrigado pelo comentário amigo Lorenzo :D
Boas meus amigos.
Cheguei ao final de uma longa e árdua jornada, mas que me proporcionou um imenso prazer. Espero ter contribuído, mesmo que infimamente, para resgatar a memória desta que considero uma das mais importantes e icônicas naus produzida por portugueses.
Agradeço imensamente a todos os amigos dos diversos fóruns que participo que contribuíram com informações, orientações ou apenas apoiando e incentivando a construção e dentre todos devo destacar os amigos Miguel Parentes e José Elias do ptnauticmodel.net e aqui no modelismonaval.com o amigo Manuel Carballo com as suas importantíssimas informações.
Como em todos os modelos que já construí dedico este a vocês meus amigos de fórum que acompanharam e comentaram a construção.
Fiz um vídeo comemorativo que postei no youtube e convido a todos a assistirem ao “gran finale”.
http://youtu.be/xe-GzfpsBNE

E aqui as últimas fotos:

Fiquem com Deus.
Genésio


Archivos adjuntos

  • NSCMS  328.jpg
    NSCMS 328.jpg
    69,5 KB · Visitas: 5.200
  • NSCMS  327.jpg
    NSCMS 327.jpg
    69,3 KB · Visitas: 5.200
  • NSCMS  326.jpg
    NSCMS 326.jpg
    73,4 KB · Visitas: 5.200
  • NSCMS  325.jpg
    NSCMS 325.jpg
    178,1 KB · Visitas: 5.200
  • NSCMS  324.jpg
    NSCMS 324.jpg
    163,8 KB · Visitas: 5.200
  • NSCMS  323.jpg
    NSCMS 323.jpg
    70,3 KB · Visitas: 5.200
  • NSCMS  322.jpg
    NSCMS 322.jpg
    103,2 KB · Visitas: 5.200
  • NSCMS  321.jpg
    NSCMS 321.jpg
    79,5 KB · Visitas: 5.200
  • NSCMS  320.jpg
    NSCMS 320.jpg
    146,4 KB · Visitas: 5.200
  • NSCMS  319.jpg
    NSCMS 319.jpg
    225 KB · Visitas: 5.200
  • NSCMS  318.jpg
    NSCMS 318.jpg
    91,3 KB · Visitas: 5.200
  • NSCMS  317.jpg
    NSCMS 317.jpg
    149,8 KB · Visitas: 5.200
  • NSCMS  316.jpg
    NSCMS 316.jpg
    93,2 KB · Visitas: 5.200
  • NSCMS  315.jpg
    NSCMS 315.jpg
    65,1 KB · Visitas: 5.200
  • FOTOMONTAGEM.jpg
    46,2 KB · Visitas: 5.200
Qué más decir?

Buques de la historia, investigación, documentación, construcción, puestos técnicos, educativos y de entretenimiento, fotos, y vídeo al final, espectacular todo, bien hecho, como siempre .... :D
Genésio, usted sabe que tu construciones que me hicieron volver al modelismo naval, la (casi) de sesenta años de edad (he visto a mi avatar), muchas gracias por darnos, y por qué no dicir, brindis con sus obras de arte. :mrgreen:
Gracias por su paciencia en la explicaciónes de mis dudas, por me muestre los caminos, y proporcionar datos para mis pequeñas obras.
¿Pero no nos deje en suspenso, lo que será su nueva construcción?
Ya lo necessito a mi, más grande e mejor fuente de consultas!
¿Y cómo no podía pasar sin una pregunta, díganos cómo se hicieron las banderas y gallardetes, que también son espectaculares ...?
Dios bendiga a usted y su familia (porque ellos también sufren nuestra ausencia durante la construcción).
Gran abrazo de tu amigo siempre,

Aldo.

Amigo Genesio, mil felicidades un trabajo precioso y como ya se lo dije a voce, un barco muy poco visto. El vídeo con la historia del barco, la etapas de construcción y el fondo musical de Vangelis, que decir, fantástico.

Un abrazo y a por el siguiente proyecto.
