Salvador y Manuel , gracias a vosotros por la compañía.
Pongo unas fotos en las que aparecen las interpretaciones que he hecho a los planos existentes.
La proa con la fogonadura del trinquete. Lleva gavietes un tanto atrasados comparado con otros jabeques porque si van más hacia proa el ancla se engancha al subir con las maderas de refuerzo del espolón, los brazales.
La fogonadura del palo mayor. Es una parte muy importante de la maniobra pues en ella hay una coornamusa cruzada con media cornamusa en la parte anterior, que sirve para hacer firme el davante de mayor que es una maniobra que regula la inclinación y apertura de la entena.
Los cuatro extremos en forma de bola ( o patata) que van sin pintar en los dos gruesos maderos transversales de la fogonadura , sirven para cazar la escota del trinquete , el estay de popa en ciertos casos y otras maniobras.
También se ve un pequeño enjaretado que queda justo sobre la cocina pues en este jabeque va bajo cubierta en vez de en una castañera como en el Requin de Paris.

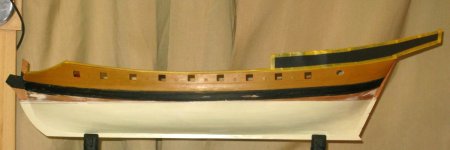

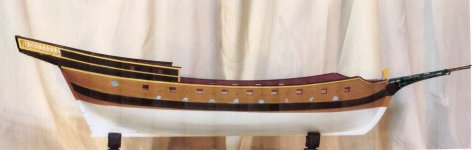

En la foto del casco completo se echa en falta la cubierta del alcázar, es por facilidad de la ejecución, porque antes de ponerla hay que poner los cañones y luego molestan mucho.

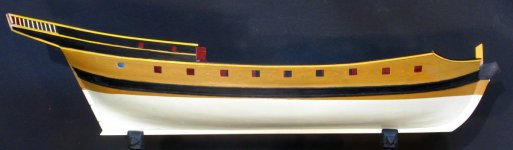

Los jabeques en general no parecen llevar escala de costado pero el modelo del Cazador del Museo Naval de Madrid sí lleva, curiosamente un tanto retrasada pero más tarde se verá que es donde debe ir.
Saludos
