Leopoldo, lo que tu llamas punzonadora, es una herramienta realizada por el hermano de D. José Rodríguez. Te pongo dos fotografías de la misma.

Tu segunda pregunta es muy buena, la verdad es que nunca me ha preocupado saber la escala, sí puedo decirte que los planos adjuntos al libro, están realizados a 1/20 y la eslora del casco es de 50 cm, aumenté los planos un 40% y la eslora resultante es de 70 cm.

Saludos



[Leopoldofran]

Gracias por la información.
La máquina parece tener una relación de fuerzas de 1 a 7 o por ahí. creo que se puede emular ( sin muelle) en el tornillo de banco prolongando el mando con un tubo, es lo que he usado para troquelar las placas de cobre. Porque no tengo soporte vertical para el taladro.
Es curioso y curieuse que no sepas la escala, estás trabajando a escala sensible, como hacían los modelos los antiguos marineros, o sea que haces los clavos, pones las manillas de las puertas etc. según inspiración. Me encanta, yo soy tan cuadriculado que sería incapaz.
Y de verdad que no la sabes a conciencia, pero como así te va bien, mejor no te la digo.
Saludos



[Maquinilla]

Leopoldo, también me gusta la exactitud y el detalle al milímetro, aunque por mi respuesta pueda parecer lo contrario y no quisiera pecar de despreocupado. Tratare de explicar el porqué de la misma.
Cuando llevé los planos a la copistería les pedí que los aumentaran a escala 1/28, la señorita dibujó una dulce sonrisa y volvió a preguntar, ¿Qué porcentaje de aumento quiere?, un 40%, le conteste.

28/20 = 1,40 es la constante.
50 cm. X 1.4 = 70 cm.

En una conversación mantenida con el maestro José Rodríguez, sobre el tema de los diámetros de grosor de la cabulleria, este me contesto que lo más importante es que esta se vea con diferentes grosores.

Cuando ampliamos o reducimos un plano rico en detalles gráficos, este suele ser tan fiable como el original, teniendo en cuenta que las líneas también se amplían o reducen según sea el caso. Por ese motivo me olvido de la escala, cojo el pie de rey o la regla y tomo las medidas directamente del plano, sin utilizar la constante.

saludos



[Leopoldofran]

Hola Maquinilla, gracias por tu explicación pero me parece que no es correcta.
El plano que llevaste a ampliar no estaba a 1/20 porque si el casco medía 50 cm. y el barco real medía 20 m.
estaba a escala E= 20/0.5= 40 es decir escala 1/40.
Al aumentar el dibujo un 40% su tamaño pasó de 50 a 70 cm: 50x1.4= 70Cm.
La escala resultante no es 1/28, sino 20/0.7= 28.6 Escala 1/28,6 es casi 1/28 pero es una casualidad.
Igualmente puedes calcular Escala original/1,40 = Nueva Escala, 40/1.4= 28,6.
La verdad es que es una chorrada pero es que agosto está aburrido.
No me hagas caso que eres muy buen modelista.
Saludos



[Maquinilla]

Leopoldo, te agradezco la corrección y tomo nota de la misma para no caer en nuevos errores.

Ahora tengo algo más de que preocuparme. La escala.

Saludos cordiales



[araola]

Maquinilla me has dejado con la boca abierta. Demuestras claramente que el ingenio muchas veces supera la falta de medios.



[barvelan]

Es impresionante la perfección y el detalle que llegas a alcanzar. Un trabajo realmente difícil. Mi mas cordial enhorabuena.



[Maquinilla]

Gracias a todos los que seguís este hilo, después de tanto tiempo inactivo.

El retorno ha sido un tanto negativo pues he cometido una pifia de difícil solución. (fotos 1 a 8).

He colocado las palas de timón y las hélices. He realizado las escalas. Las de la Curieuse con cubierta oscura, les daré tinte.

Saludos



[Maquinilla]

Aunque parezca mentira, aquí va otro ejemplo de mala pata. Sucedió al aflojarlo, posiblemente ya estaba agrietado.

Saludos



[aperple]

A veces apreciamos fallos en nuestro trabajo que, sin duda, pasarán desapercibidos para el resto de los mortales. Tú afán por el perfeccionismo no te permite esas minucias que son precisamente la que dan la calidad de "hecho a mano". ¡Déjalo pasar, por favor!

Y por otro lado las herramientas se rompen y se gastan con el uso, tampoco es lamentable eso.



[Maquinilla]

Gracias a todos los que estáis siguiendo este hilo, sobretodo, necesito vuestros consejos y correcciones de todo aquello que consideréis incorrecto.

Estoy trabajando la arboladura. He dado una capa de tapa poros a todos los palos y he terminado los picos de las cangrejas.

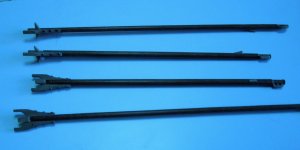

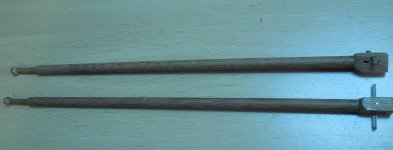

Os pongo una secuencia de fotos.



[Maquinilla]

siguientes.



[cabrapente]

muy limpio y bonito.
saludos cabrapente



[jesusja]

increible como resuelves cada pieza... con imaginación y muy buena técnica, me gusta mucho como trabajas, enhorabuena por los modelos...
una pregunta... en la foto DSCN7103.JPG la arandela está soldada o está pegada al roscado, es que a mí me quedan muy endebles ese tipo de uniones...



[Llaut Mallorquin]

Gran trabajo maquinilla
Te está quedando estupendo, esa parte de la hélice y el timón y la foto de la cubierta increíbles.
Me gusta muchísimo
Saludos



[Maquinilla]

Jesús, las tuercas están roscadas y apretadas con pequeños alicates. En este hilo expuse como realizaba las roscas a las varillas. El juego de pequeñas terrajas para hacer roscas, las compré en Tenijoy, (Barcelona) y creo recordar que costaron unos 30€, para el uso que le podemos dar, estas son las más recomendables. Existe otras de mayor calidad, pero su precio es de 300 €.

Os pongo un enlace de la página de tecnijoy. Son gente seria y buenos profesionales.

http://www.tecnijoy.net/" onclick="window.open(this.href);return false;



[jesusja]

gracias por la info, es que de este hilo habría que hacer un índice (y de algún otro hilo también)...



[Maquinilla]

Jesús, tienes muchísima razón, se tendría que elaborar un índice para encontrar algo en este hilo. La verdad es que me he extendido mucho en detalles. Ahora estoy pensando en mostrar fotografías sin textos y resumir el trabajo realizado con las fotos más importantes, desechando las repetitivas.

Saludos



[Maquinilla]

Saludos a todos. Os muestro unas fotografías, aunque el proceso de finalización de las piezas esté sin completar.

En ellas podréis observar lo siguiente;

- Tiras de latón, para forrar los zunchos de madera. Zunchos de madera de una sola pieza.
- Nuevas y definitivas escaleras.
- Elaboración de herrajes para una de las vergas.



[Maquinilla]

Nuevas fotos.
