Proyecto MARGARITA: vapor de paletas (padle steam)

Mensaje por cincodedos » Dom Jul 04, 2021 1:40 pm

Hola a todos:

Aquí estoy de nuevo con este proyecto que me dispongo a comenzar y que espero que os guste.
De momento he terminado la primera fase, consistente en confeccionar los primeros planos, imprescindibles para empezar a hacer serrín.
Estos planos son: DISPOSICIÓN GENERAL que se compone de una vista general por estribor, La PLANTA DE CUBIERTA PRAL. y la CUBIERTA DE BOTES.

Haré una corta semblanza del barco en cuestión.

Este es un barco de paletas con ruedas laterales. Para mí, la importancia de este pequeño barco es que es un barco histórico en Algeciras y no por que haya participado en ningún hecho especialmente relevante, sino porque se trata del último barco de paletas de esta ciudad y posiblemente de España, al menos eso creo. Anteriormente hubo otros, todos de paletas, el ENRIQUE, el ELVIRA, el ALINE y creo que otro MARGARITA, que se fueron sustituyendo unos a otros a medida que se quedaban envejecidos.

Estos barcos cubrían la línea regular entre Algeciras y Gibraltar y su principal pasaje lo constituía el transporte de trabajadores españoleas a la "colonia" ida y vuelta. Estaba acompañado en esta tarea de otro barco, algo mayor; una motonave llamada "ALINE". Dejaron de prestar servicio cuando se cerraron las fronteras con Gibraltar. Cuando se volvieron a reabrir, este servicio ya no tenía sentido dadas la mejora de las comunicaciones por carretera.

El MARGARITA en cuestión se vendió al astillero de Matagorda, en Cádiz, donde fue sometido a una profunda reforma; la más importante, sustituir el sistema de propulsión de paletas a vapor, por una máquina diésel y propulsor de hélice, perdiendo, a me parecer, lo mejor de su encanto. En la actualidad supongo que estará desguazado.

Os adjunto una foto del "ROL" con las características del buque, unas fotos de los planos y otras (bastante antiguas) del barco real.

Para confeccionar los planos me he basado en un plano incompleto en el que figuran el alzado, las líneas de agua y la planta de cubierta principal.
Además, las fotos que os adjunto y algunas parciales de la cubierta de bote, más mis recuerdos por haber estado a bordo en multitud de ocasiones.

En otro post os pondré las fotos de los planos, porque antes tendré que reducirlas de tamaño.

¿Qué os parece el proyecto?
Adjuntos

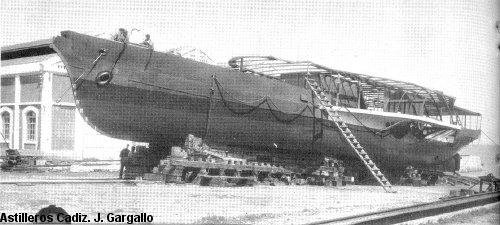

En construcción en el astillero
En construcción en el astillero
Margarita 001.jpg (65.12 KiB) Visto 252 veces

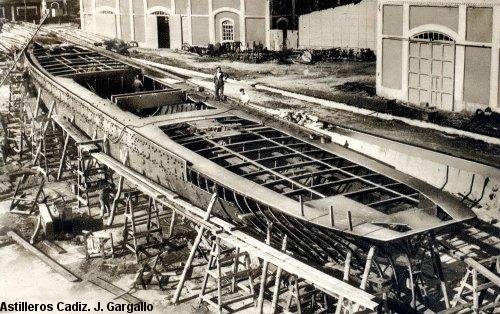

Otro aspecto de su construcción
Otro aspecto de su construcción
Margarita 002.jpg (33.16 KiB) Visto 252 veces

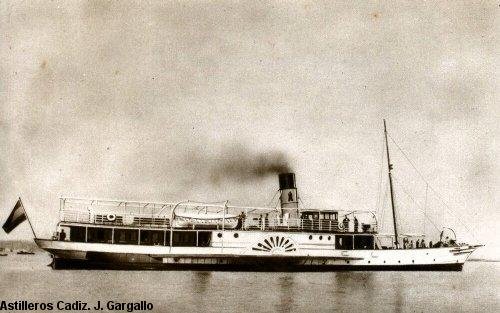

Navegando
Navegando

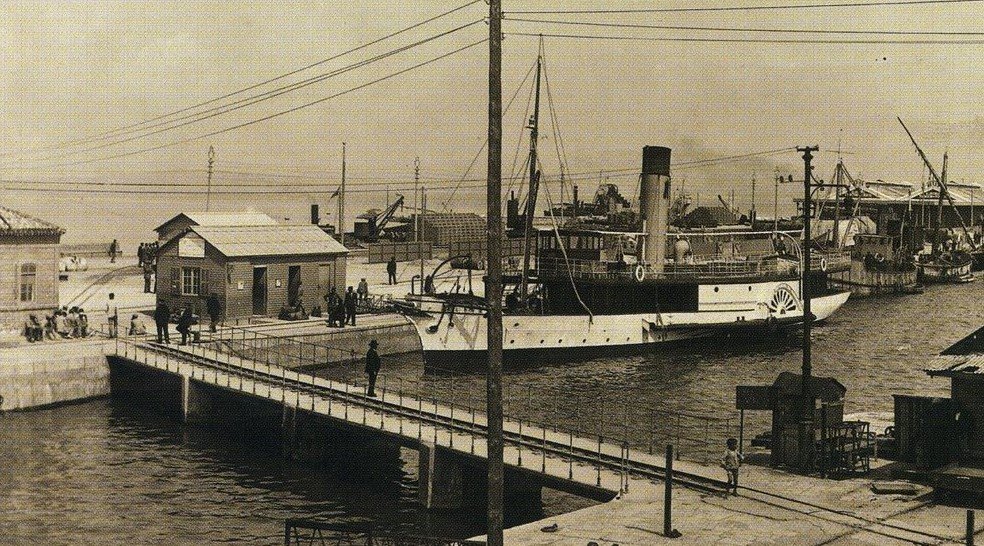

Atracado en Algeciras ( ¡Cómo ha cambiado el puerto! )
Atracado en Algeciras ( ¡Cómo ha cambiado el puerto! )
MARGARITA (años 40).JPG (213.91 KiB) Visto 252 veces
El "ROL" con las características
El "ROL" con las características


Saludos a la voz y al cañon

Avatar de Usuario
cincodedos
Participativo
Participativo
Mensajes: 334
Registrado: Mié Jun 15, 2005 4:51 pm
Ubicación: Algeciras

Re: Proyecto MARGARITA: vapor de paletas (padle steam)

Mensaje por cincodedos » Dom Jul 04, 2021 7:29 pm

Bien; pues estos son los planos.

Es cierto que las fotos no son las mejores, pero creo que pueden dar idea de por donde irán los tiros.

Este modelo, que me tomará una buena temporada, estará a escala 1: 50 y una eslora de 90 cms. así que espero poder lograr un modelo. al menos, bastante vistoso y fiel.
Adjuntos

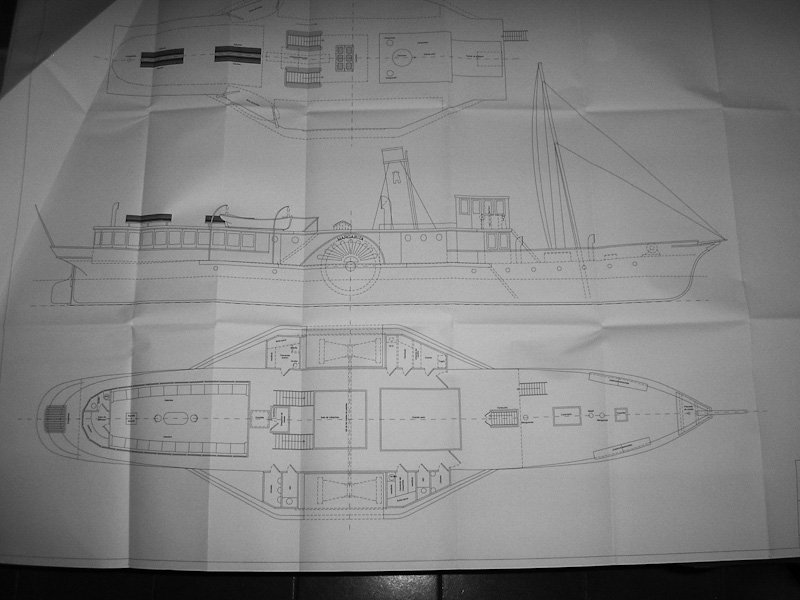

Aspecto del modelo
Aspecto del modelo
01-DISPOSICIÓN GENERAL_edited.jpg (75.1 KiB) Visto 245 veces

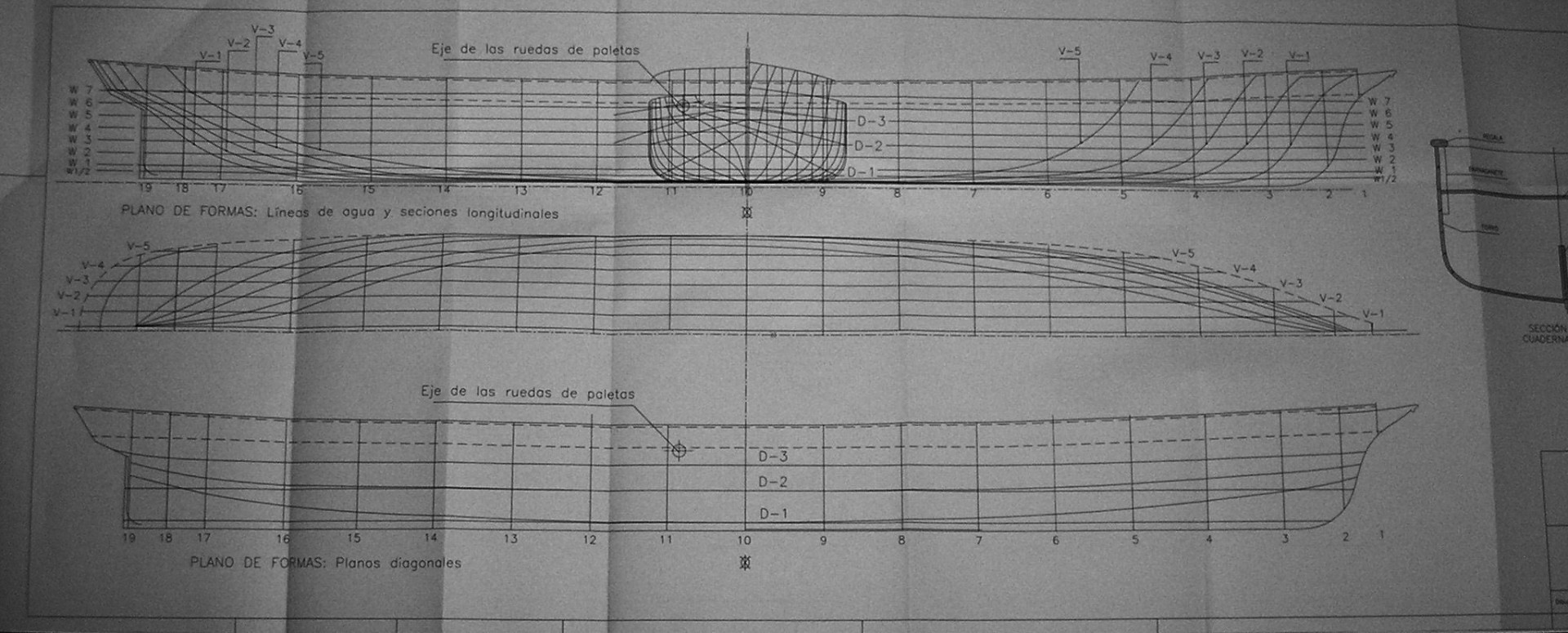

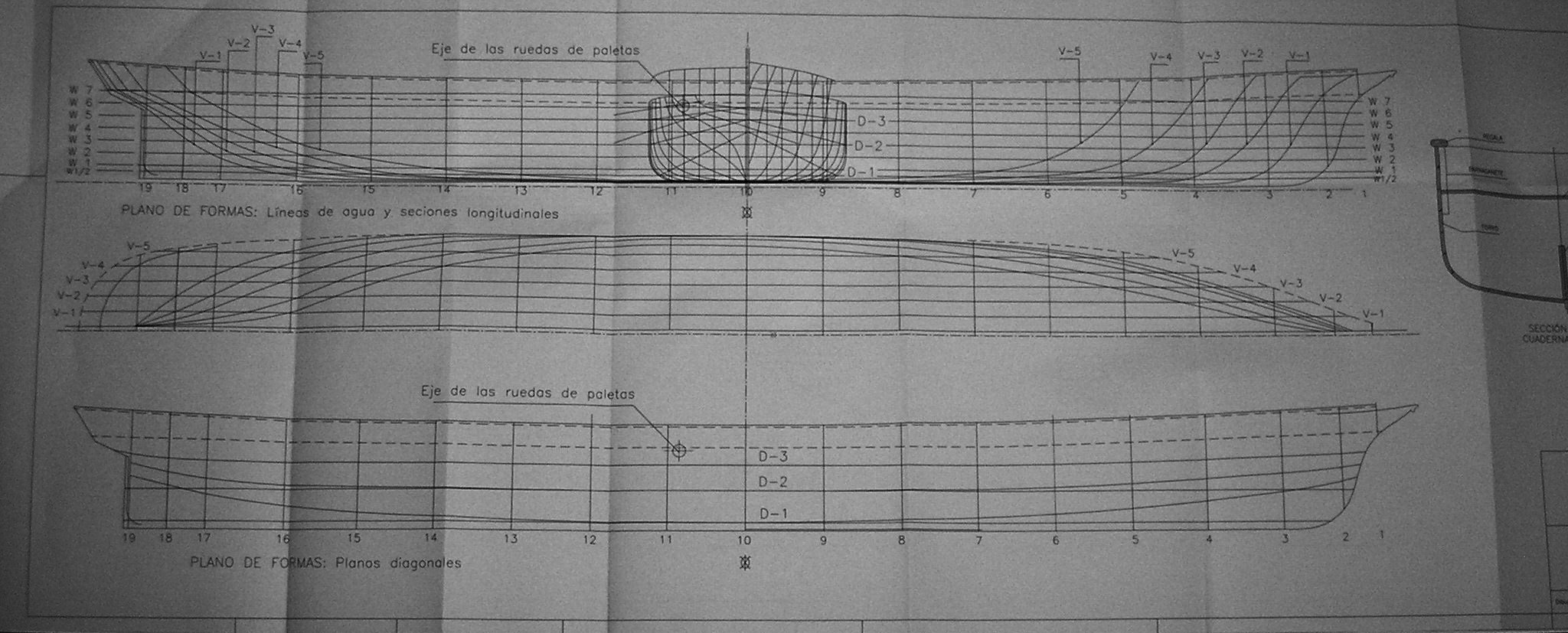

El plano de formas; imprescindible para definir las cuadernas
El plano de formas; imprescindible para definir las cuadernas

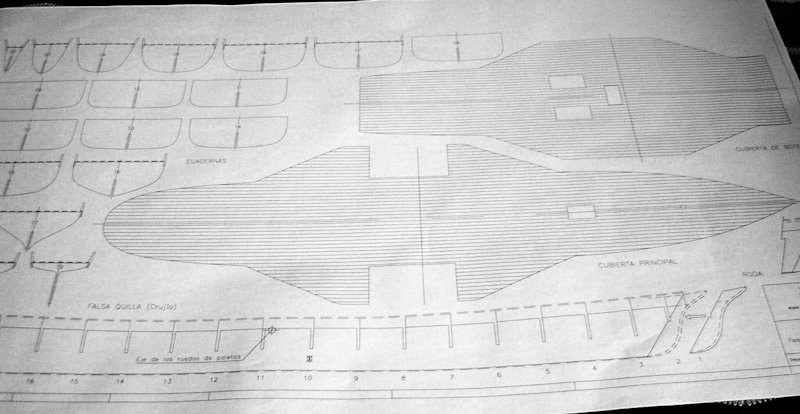

Todo lo necesario para dar forma al casco
Todo lo necesario para dar forma al casco


Saludos a la voz y al cañon

Avatar de Usuario
cincodedos
Participativo
Participativo
Mensajes: 334
Registrado: Mié Jun 15, 2005 4:51 pm
Ubicación: Algeciras

Re: Proyecto MARGARITA: vapor de paletas (padle steam)

Mensaje por cincodedos » Mié Ago 04, 2021 1:06 pm

De nuevo con vosotros:

Empiezo a cortar y montar y os pongo las primeras fotos del proceso.

Después de adquirir la madera necesaria para la infraestructura y dar los primeros cortes ha aparecido el primer problema; la madera que he comprado es contrachapado de 4 mm de embero. Debería haber sido de otro material menos flexible, contrachapado marino o madera maciza. Pero no obstante la cosa va marchando, así que aquí van las primeras fotos.

Seguiré comentando los avances a medida que se vayan produciendo.
Adjuntos

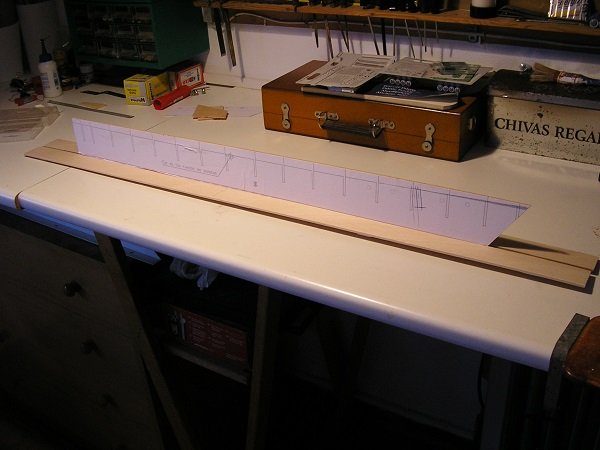

Lo primero, pegar a la madera el dibujo correspondiente; en este caso la tabla de crujía. Utilizo barra de pegar escolar que es más fácil de retirar después de cortar.
Lo primero, pegar a la madera el dibujo correspondiente; en este caso la tabla de crujía. Utilizo barra de pegar escolar que es más fácil de retirar después de cortar.
Listo para recortar
Listo para recortar
Los primeros cortes. Utilizo segueta de mano con un pelo de lo más fino.
Los primeros cortes. Utilizo segueta de mano con un pelo de lo más fino.

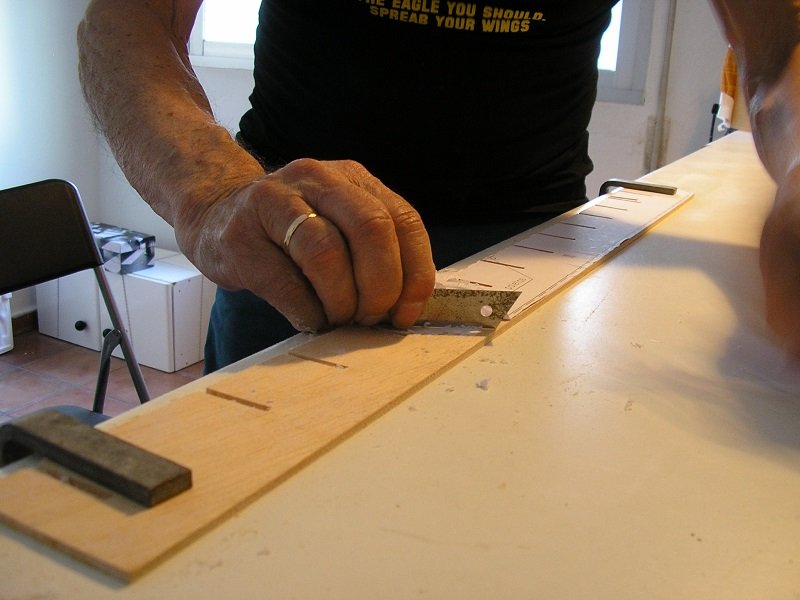

Una vez terminado el corte, retiro el papel con una hoja de cúter. Las zonas más resistentes las humedezco con on poco de agua; sin problema.
Una vez terminado el corte, retiro el papel con una hoja de cúter. Las zonas más resistentes las humedezco con on poco de agua; sin problema.

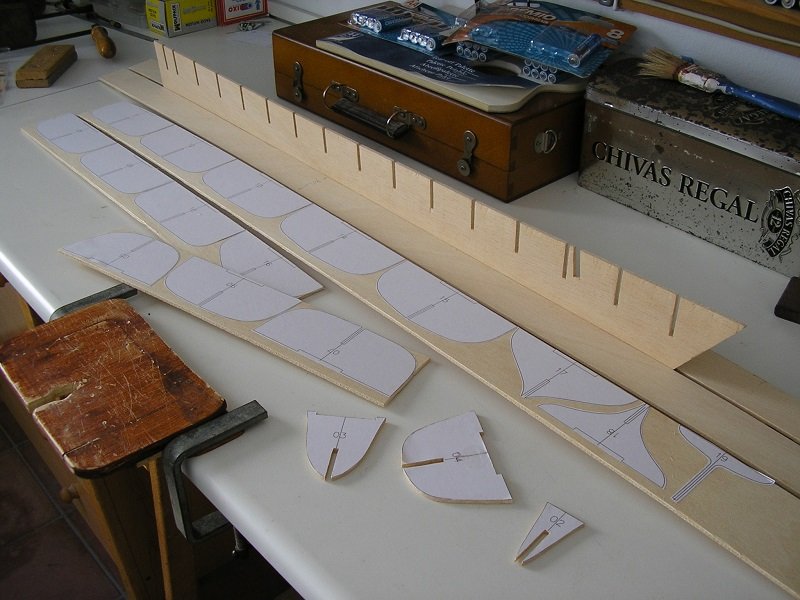

La crujía cortada y las cuadernas, a falta de retirar el papel
La crujía cortada y las cuadernas, a falta de retirar el papel

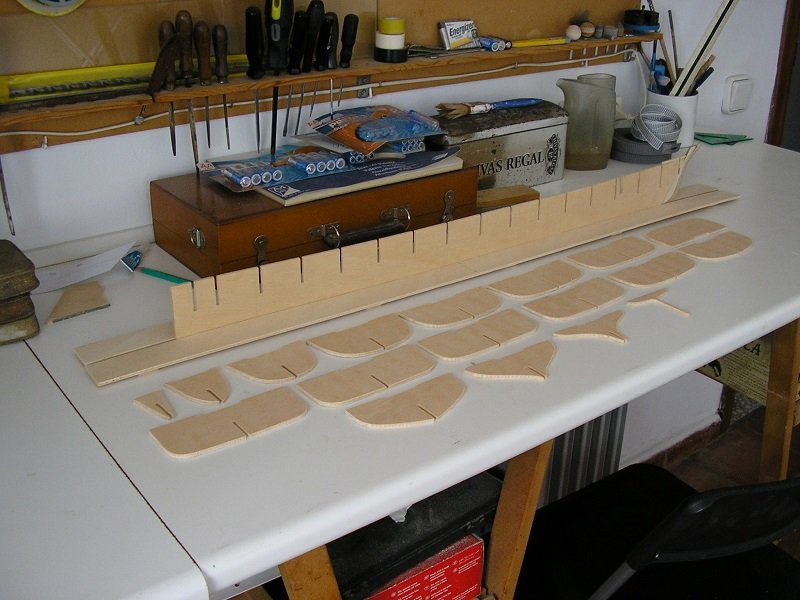

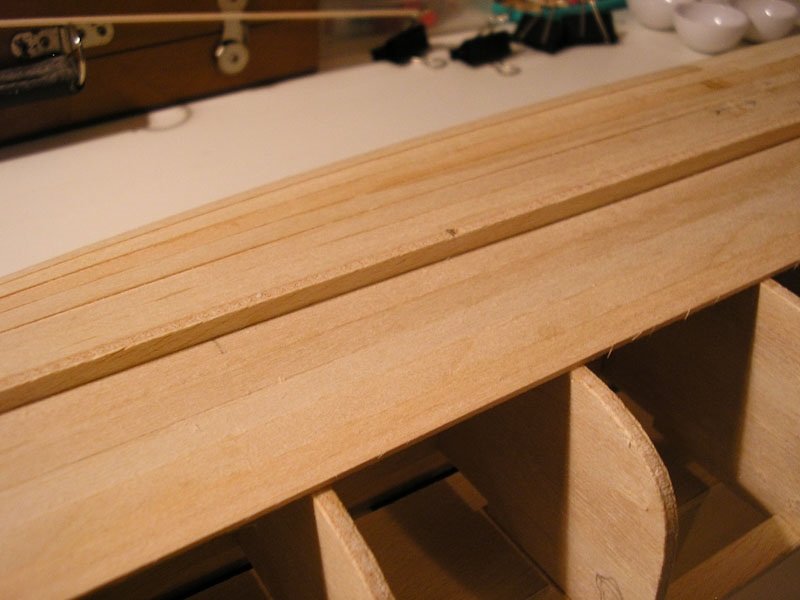

Listo para empezar a montar.
Listo para empezar a montar.

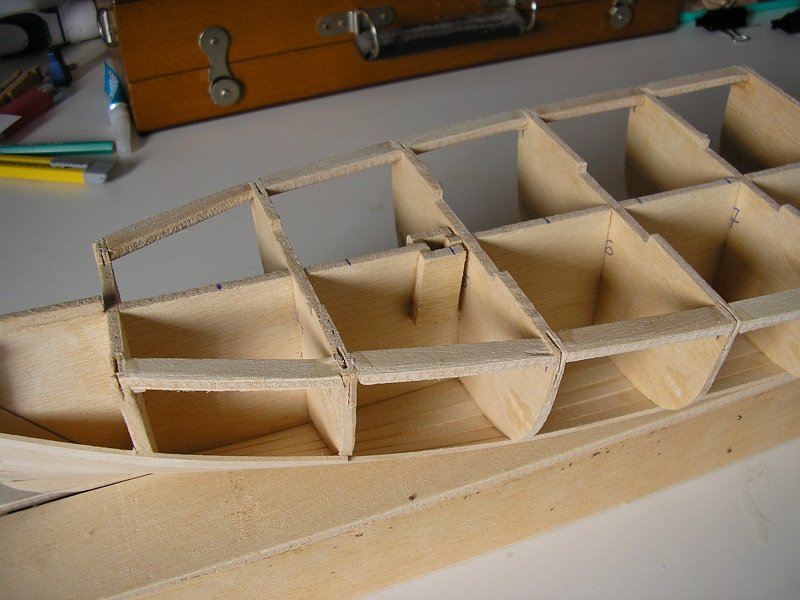

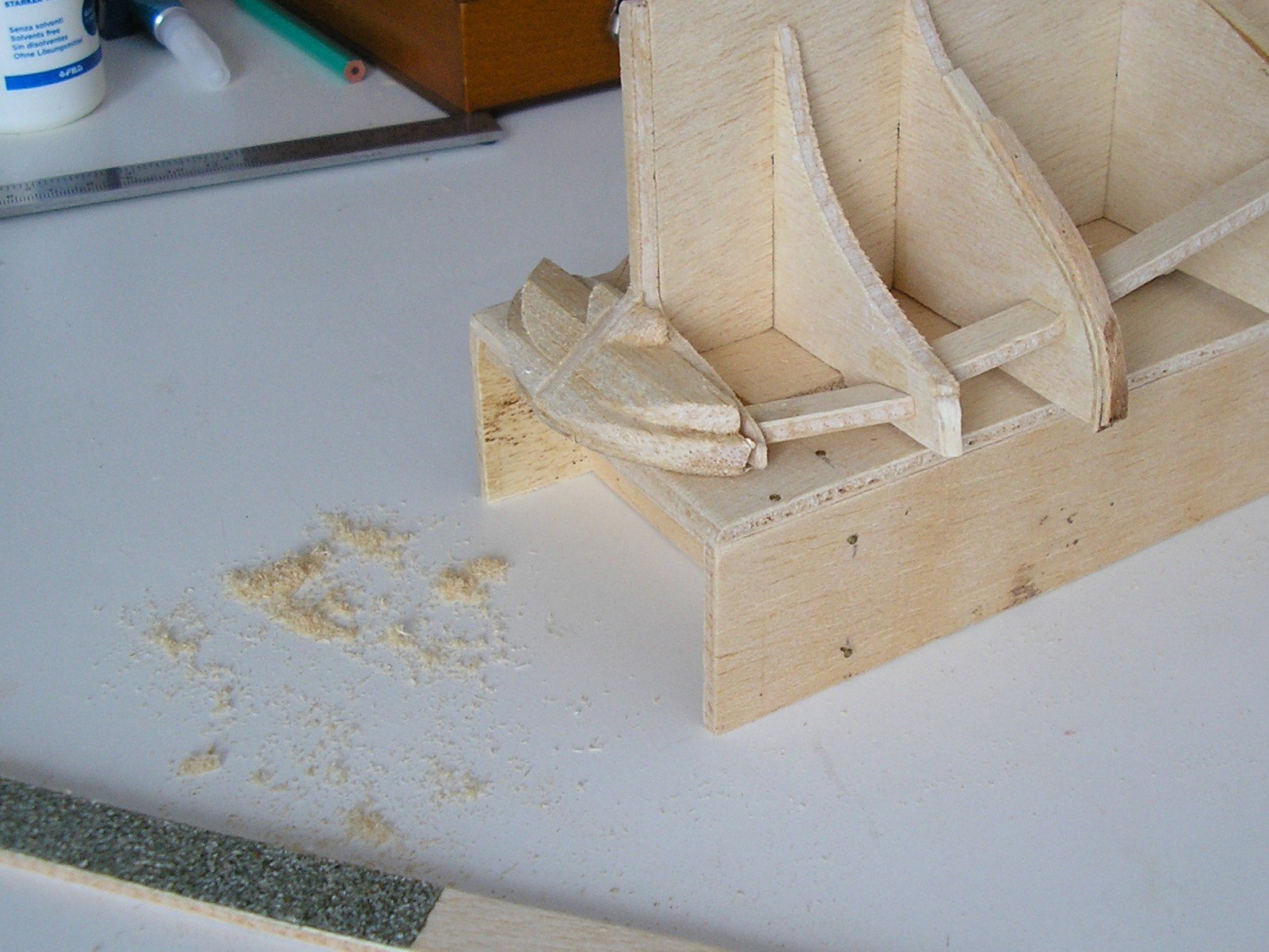

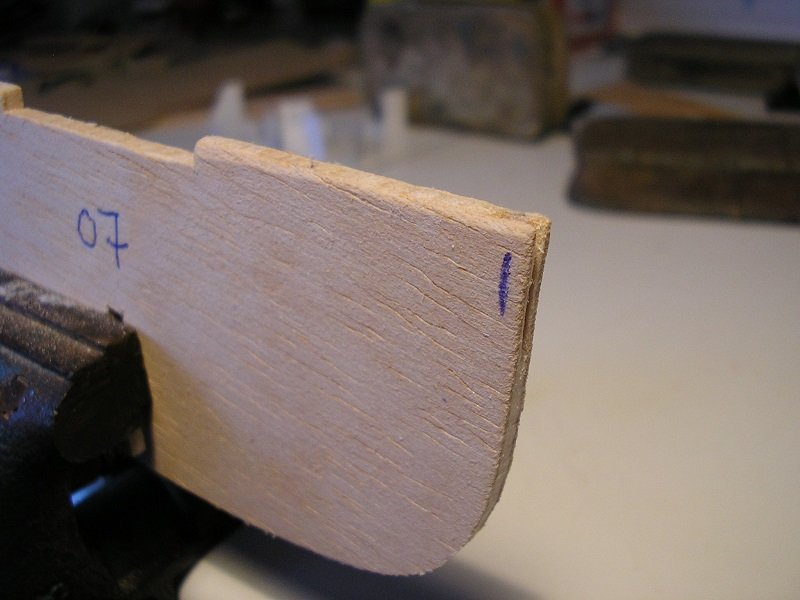

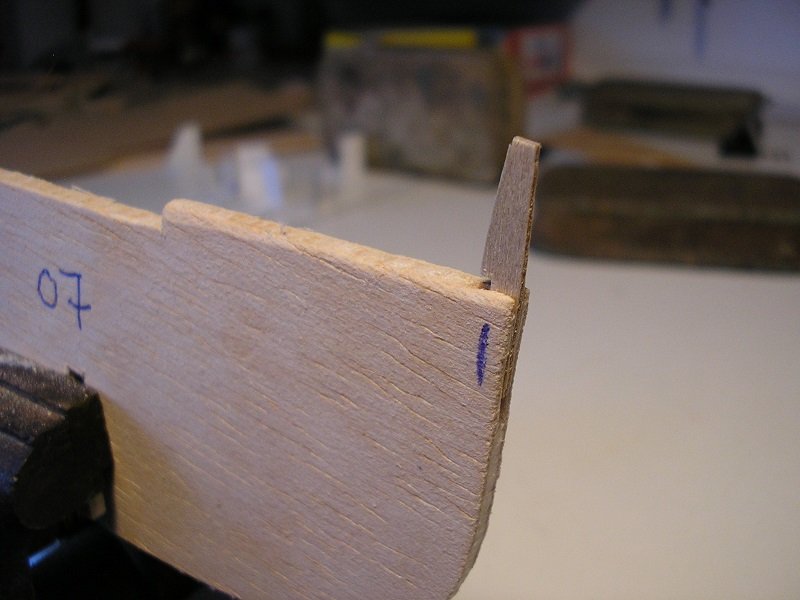

En las cuadernas de proa y popa, donde habrá que montar las bordas, hago unos cortes en los que luego deberé encajar los barraganetes.
En las cuadernas de proa y popa, donde habrá que montar las bordas, hago unos cortes en los que luego deberé encajar los barraganetes.

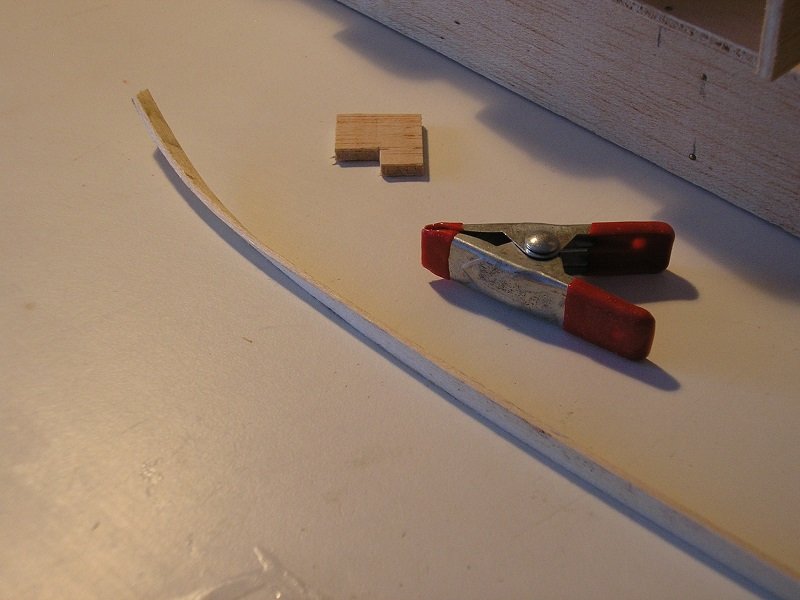

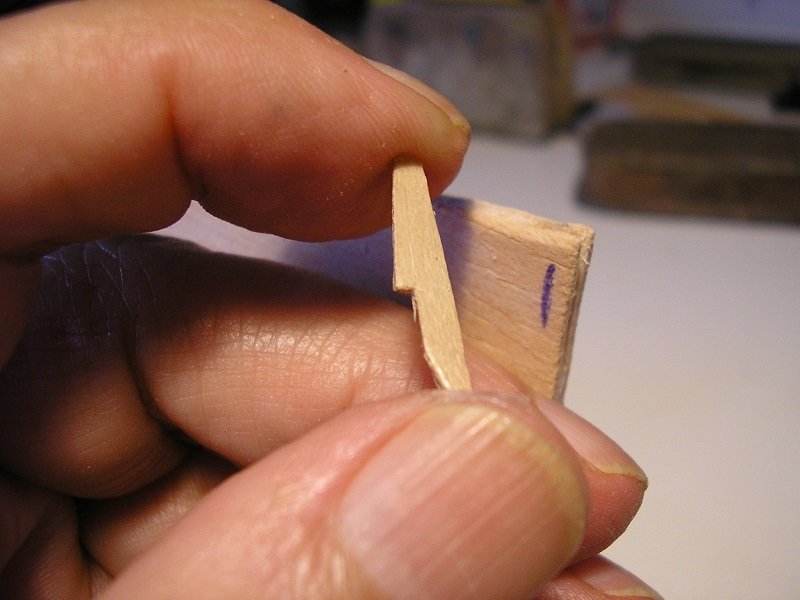

Esto es una prueba de los barraganetes que deberé montar
Esto es una prueba de los barraganetes que deberé montar
quedarían tal que así.
quedarían tal que así.

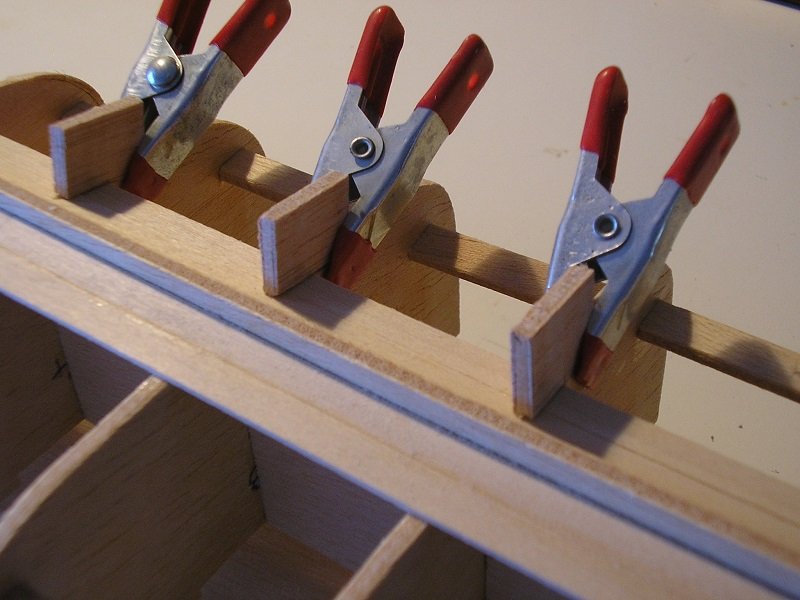

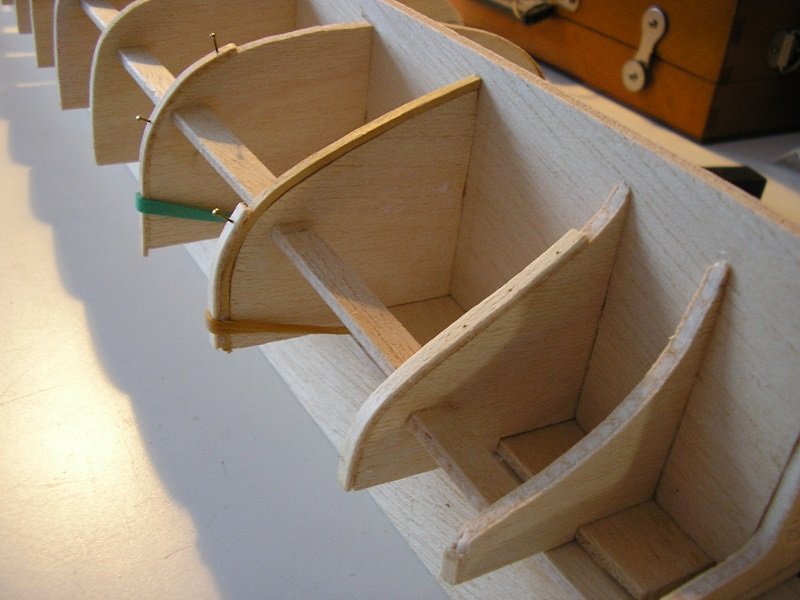

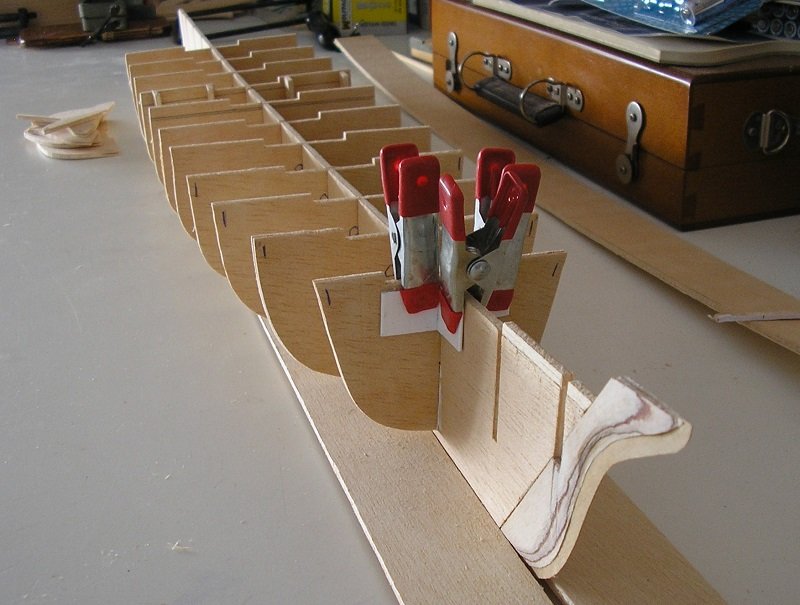

Colocando las falsas cuadernas en su sitio. No he hecho cuadernas reales porque todo el conjunto quedará cerrado cuando se coloque la cubierta.
Colocando las falsas cuadernas en su sitio. No he hecho cuadernas reales porque todo el conjunto quedará cerrado cuando se coloque la cubierta.


Saludos a la voz y al cañon

Leopoldofran
PayPal
PayPal
Mensajes: 3720
Registrado: Dom Ago 26, 2012 2:16 pm
Ubicación: Madrid

Re: Proyecto MARGARITA: vapor de paletas (padle steam)

Mensaje por Leopoldofran » Mié Ago 04, 2021 7:34 pm

Hola. Yo no soy de vapores pero los de ruedas sí me gustan y este tiene muy buen aspecto. Siempre es muy agradable hacer el modelo de un barco que conoces y más si has navegado en él.
Te deseo suerte en esta bonita y difícil aventura, las ruedas de palas se las traen.
Poco puedo aportar pero te diré lo siguiente. Me parece que la separación entre cuadernas es un poco grande lo que unido al poco espesor del contrachapado puede dar problemas al forrar, a no ser que pienses forrar en tres capas o alguna otra solución inhabitual. Para un forro único yo rellenaría entre cuadernas con balsa o con samba, macizando. Se tarda dos otres días pero luego se forra mucho mejor y el casco queda un hierro..
Pero cuesta unos euros.
No estaría mal una escotadura en la falsa quilla con un par de tablillas haciendo una caja para el palo, así queda muy bien alinado.
Saludos



Leopoldofran
PayPal
PayPal
Mensajes: 3720
Registrado: Dom Ago 26, 2012 2:16 pm
Ubicación: Madrid

Re: Proyecto MARGARITA: vapor de paletas (padle steam)

Mensaje por Leopoldofran » Mié Ago 04, 2021 8:14 pm

Otra ventaja del relleno entre cuadernas es la facilidad para empotrar barraganetes, puedes ver el sistema en el hilo del Dos Amigos de Ferrar



Avatar de Usuario
cincodedos
Participativo
Participativo
Mensajes: 334
Registrado: Mié Jun 15, 2005 4:51 pm
Ubicación: Algeciras

Re: Proyecto MARGARITA: vapor de paletas (padle steam)

Mensaje por cincodedos » Jue Ago 05, 2021 6:42 pm

Hola Leopoldo:

Me acabas de dar una patada en la espinilla :mrgreen: pero resulta que estaba dormido y me has despertado; me explico: resulta que llevo un montón de tiempo dándole vueltas a eso precisamente; desde el principio me estoy planteando que son pocas cuadernas, pero al mismo tiempo estoy autoconvenciéndome de que seguramente son suficientes...
Más que preocuparme por la "debilidad" del conjunto, me preocupaba la perfección de las curvas del forro. Ciertamente, con pocas cuadernas se corre el riesgo de que aparezcan algunas abolladuras, sobre todo habiendo la posibilidad de que el secado de la cola "tire" de la madera.

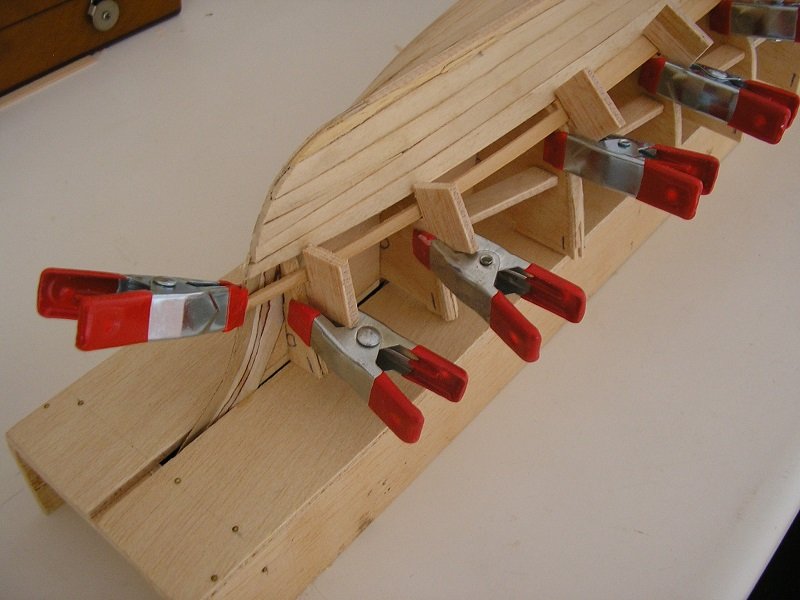

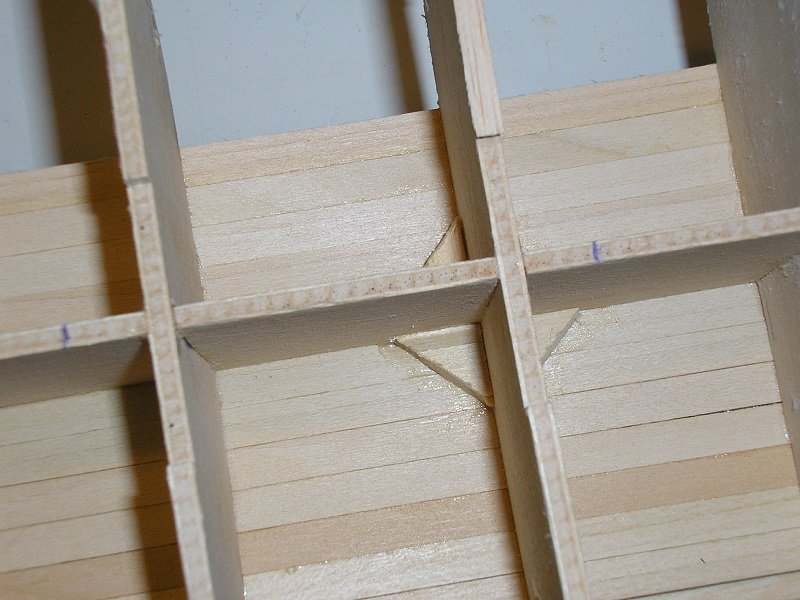

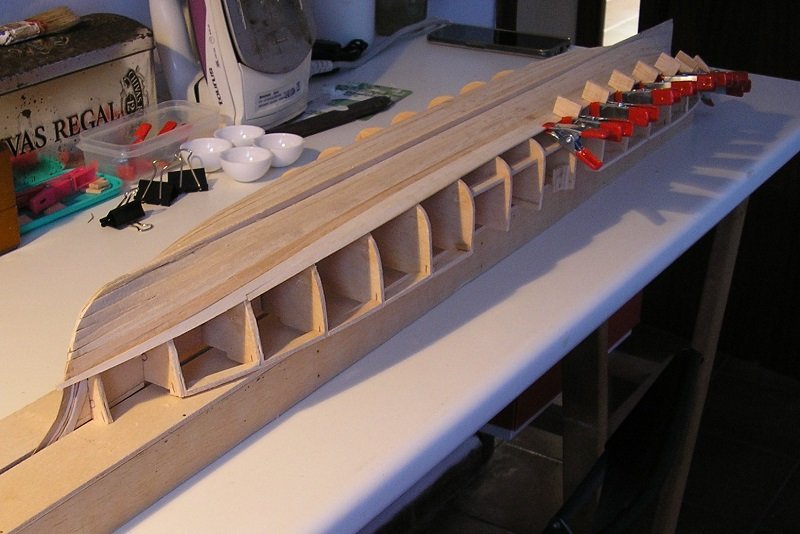

Al leer tu post, me he ido a los planos que hice para "La Bounty" que cubrí a un solo forro y me quedó perfecto.
He medido la distancia entre cuadernas en ambos modelos. Resultado: distancias en La Bounty 25 mm. Distancias en el Margarita 50 mm. :? :? :? :?

Y ahora digo yo: cómo me ha podido pasar... por fiarme de "los trenes baratos". Me he basado en un plano que conseguí del barco real a escala 1:50
e hice mis planos con el mismo nº de cuadernas (craso error) en un astillero solo se dibujan (en principio) las cuadernas precisas para dar forma; el resto se hacen durante la construcción.

Consecuencias: en primer lugar darte las gracias por espabilarme, que parezco un principiante y en segundo lugar, ponerme manos a la obra. Tampoco hay que correr, que es cosa de cobardes y las prisas no traen nada bueno.

Te contaré una anécdota: Un día en mi trabajo, dos de mis jefes, analizando en mi despacho uno de los planos de mi trabajo, uno de ellos comentó: -Alfonso, es que es un artista- a lo que respondió el otro -Si pero el artista es lento-. Al rato, por lo que fuera el segundo dijo: -Las prisas no traen nada bueno- y entonces dije yo: -Por eso es artista es lento-.

Bueno, lo dicho, a trabajar que para eso estamos.
