Nuevo proyecto: La Santa María

[pktx]

Hace tiempo que no os informo de mis avances y provechando que estamos en retiro obligatorio por el Covid 19 he avanzado en el proyecto. Espero que os encontréis todos bien.

Buenos pues después de preparar los planos de la cuadernas, he decidido hacer todas las cuadernas que lleva el barco en vez de la mitad como aparece en los planos salen 56 cuadernas. El sistema que he utilizado es el que os muestro a continuación en unas fotos.

He diseñado los planos para cortar una tablillas que irán encoladas entre si, para luego recortarlas con la sierra de calar.



[pktx]

Os dejo unas fotos de los últimos avances.



[pktx]

y estas son las luces en la bodega.



[Angelwr]

Lo llevas bastante avanzado, es un proyecto muy bonito, que me gustaría hacer. 56 cuadernas! En las fotos no distingo varengas ni genoles, no acabo de ver como van ensambladas.

Un saludo, y ánimo



[pktx]

Lo llevas bastante avanzado, es un proyecto muy bonito, que me gustaría hacer. 56 cuadernas! En las fotos no distingo varengas ni genoles, no acabo de ver como van ensambladas.

Un saludo, y ánimo

Pues tengo ya el forrado empezado y no te lo voy a poder mostrar correctamente, las cuadernas están hechas hechas como indico en las foros de arriba, las mas grandes llevan 7 piezas

que van pegadas superponiendo unas encima de otras, y luego recortándolas.

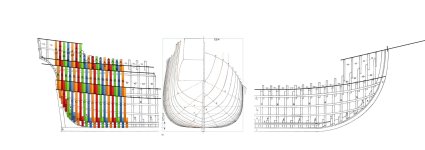

Las cuadernas van pegadas unas contra otras varengas contra genoles, te muestro un dibujo del perfil a ver si te da una idea y una foto de el montaje

Esta es la idea pero sin hacer los encastres ni los clavos.



[Angelwr]

Gracias, es que se me hace raro ver como se van superponiendo las diferentes partes, nunca lo había visto (hasta ahora) En los modelos de arsenal que he hecho van de otra manera, de modo que al final queda una cuaderna del mismo grosor en toda su forma.



[pktx]

Gracias, es que se me hace raro ver como se van superponiendo las diferentes partes, nunca lo había visto (hasta ahora) En los modelos de arsenal que he hecho van de otra manera, de modo que al final queda una cuaderna del mismo grosor en toda su forma.

Mira esta web, es de la construcción de la Nao San Juan

http://www.albaola.com/es/site/proceso-de-construccion



[Angelwr]

Mira por ejemplo las cuadernas de Le Rochefort, están compuestas por 10 piezas, entre varengas, semivarengas, genoles etc. pero forman un elemento único. Debe ser porque son diferentes tipos de embarcaciones. Cuanto tengo que aprender

Un saludo

Ángel



[pktx]

Mira por ejemplo las cuadernas de Le Rochefort, están compuestas por 10 piezas, entre varengas, semivarengas, genoles etc. pero forman un elemento único. Debe ser porque son diferentes tipos de embarcaciones. Cuanto tengo que aprender

Un saludo

Ángel

Creo que esta forma de construir embarcaciones es mas moderna. pero no soy ningún experto.



[Cayetano]

Mira por ejemplo las cuadernas de Le Rochefort, están compuestas por 10 piezas, entre varengas, semivarengas, genoles etc. pero forman un elemento único. Debe ser porque son diferentes tipos de embarcaciones. Cuanto tengo que aprender

Un saludo

Ángel

Ángel, ese tipo de cuadernas son propias del siglo XVIII. Se llaman de doble plano y presentan claras entre ellas.
Se construía la cuaderna en el suelo y luego se arbolaba entera.
No confundir nunca con la construcción por ligazones superpuestas propia de los siglos anteriores.
Hay libros y trabajos que explican detalladamente las características de este tipo de construcción.
Aquí podrás enterarte un poco de los distintos sistemas de construcción utilizados en el siglo XVII.
Verás que al principio, en España se mantenía el sistema tradicional de ligazones superpuestas.

https://www.academia.edu/10299490/La_construcci%C3%B3n_naval_espa%C3%B1ola_del_siglo_XVIII_a_trav%C3%A9s_de_los_modelos_de_arsenal_del_MNM



[Angelwr]

Gracias por la aclaración, Cayetano. En otros modelos que he hecho van superpuestas, aunque son embarcaciones menores, pero en naos o galeones no tengo experiencia, y se me hacía raro ver tantas ligazones superpuestas hasta cuatro niveles, pero veo que luego se van complementando con las siguientes. De nuevo gracias, por el enlace a ese libro.



[pktx]

Buenas.

Espero que esteis todos bien, ese encierro me ha dado para mucho y el avance se nota. No sabia que hacer pero me he decidido a poner el claveteado de las tracas con alambre de latón de 0,8 mm creo que el resultado no es malo.

Un saludo

Paco



[carlosys]

Hola
Yo veo bien el claveteado.. aun que no se luego los brillos dependiendo del tono que le des a la madera. Una pregunta. Vas a dejar la madera con ese color o estás pensando en tintar o dar algún tipo de aceite?

Saludos



[pktx]

Hola
Yo veo bien el claveteado.. aun que no se luego los brillos dependiendo del tono que le des a la madera. Una pregunta. Vas a dejar la madera con ese color o estás pensando en tintar o dar algún tipo de aceite?

Saludos

Buenas Carlos, va tintado estoy probando cosas betún de Judea y tintes a ver si puedo subir luego fotos de los avances.
Gracias

paco



[pktx]

Os pongo los últimos avances, estoy terminando la bodega y he tintado y dado una mano de barniz al casco. Las luces son leds de 2 voltios puestos en serie con una pila de 9V y una resistencia de protección de 100 omios. El tinte ha sido betún de Judea, que luego he retirado con lana de acero y luego he tintado con roble y cerezo. y tiene de momento una mano de barniz satinado acrílico. Para la bodega he utilizado tinte acrílico caoba diluido en agua, y luego pintado con pincel seco en negro para resaltar los detalles y darle una apariencia de usado u gastado.

Seguimos pero ahora mas despacio que empezamos a desescalar y hay que aprovechar el tiempo veraniego que tenemos. Espero que os encontréis bien y que podáis pronto llegar a la normalidad.

Un saludo

Paco



[pktx]

Últimos avances...



[pktx]

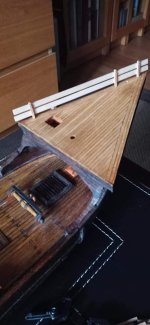

Avanzando sobre la cubierta.



[carlosys]

Hola
Seguimos atentos al progreso. Muy interesante el efecto conseguido con las luces LED.

Saludos



[pktx]

Hola amigos, tenia un poco abandonado el proyecto debido a algunos problemas de salud ya resueltos.

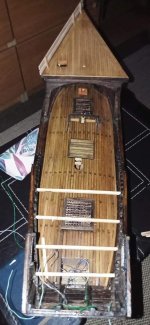

Os pongo los últimos avances



[Leopoldofran]

Hola, no intervengo porque no entiendo nada de naos , carracas ni carabelas, pero me parece que lo llevas muy bien y tiene mucho mérito dado que lo haces sin taller.
Me gustaría ver cómo has resuelto la popa.
Saludos
