EL PROYECTO HÚSAR (LE HUSSARD)
- Iniciador del tema ramon
- Fecha de inicio
Giro: como he sustituido la mesa he podido atrasarla un poco, aproximadamente medio centímetro, con lo cual el primer obenque ya se retrasa lo suficiente para que quede aceptable. Es una solución menos traumática que adelantar el trinquete. El inconveniente, (realmente, no muy grave) es una pequeña ruptura de la simetría entre la porta y los dos tramos de la mesa de los obenques del trinquete, pero este efecto quedará minimizado cuando se monten los obenques y demas jarcia que va a la mesa. En ningún caso los obenques van a molestar al cañón, pues hay margen suficiente.
Prefiero esto pues adelantar el trinquete tiene algunas dificultades importantes...implicaría hacer una fogonadura mas adelante, habría que reconstruir la cubierta para tapar el antiguo agujero... además supondría dejar al trinquete en una posición un tanto forzada, pero el peor inconveniente es que inmediatamente delante del trinquete está el rail circular de la carronada de proa y está todo realmente apretado: si adelanto el trinquete me como el espacio de maniobra de la carronada, teniendo en cuenta que tambien habría que adelantar cabilleros, propaos, etc...
En la foto se ve el problema
Prefiero esto pues adelantar el trinquete tiene algunas dificultades importantes...implicaría hacer una fogonadura mas adelante, habría que reconstruir la cubierta para tapar el antiguo agujero... además supondría dejar al trinquete en una posición un tanto forzada, pero el peor inconveniente es que inmediatamente delante del trinquete está el rail circular de la carronada de proa y está todo realmente apretado: si adelanto el trinquete me como el espacio de maniobra de la carronada, teniendo en cuenta que tambien habría que adelantar cabilleros, propaos, etc...
En la foto se ve el problema
Archivos adjuntos
Despues de atacar a las mesas vuelvo a las estructuras de cubierta, no se si os habeis dado cuenta, pero mas o menos voy avanzando de popa a proa. Intercalo trabajos en el casco, con elementos de las estructuras que hago y luego reservo para colocarlos definitivamente, así la labor es mas amena.
Siguiendo el orden (me he saltado cabilleros y bombas) ahora tengo que abordar la primera de las embarcaciones auxiliares (labor que detesto). Según el plano de Ricard, entre trinquete y mayor se estiba una embarcación auxiliar. Esta embarcación reposa en unos calceses sobre determinadas estructuras, dichas estructuras voy a unificarlas en un gran enjaretado.
Ya he dicho que este plano plantea dificultades, despues de darle vueltas en la cabeza creo que la distorsión del mismo radica en que el barco que representa es mas grande que el de AL. Eso implica que, dado que yo tengo el casco hecho segun las trazas del kit AL, no puedo trasladar las estructuras del GAY tal cual por la sencilla razón de que no caben, pues están diseñadas para una cubierta mayor. El kit de AL ha reducido el barco y lo ha apretado todo.
En dicho plano la barca que se contempla es una barca grande, es mas, las más grande del barco de las tres que lleva, sería una lancha o una chalupa... no cabe ni de lejos ¿solución? Un chinchorro. Voy a sustituir la lancha por un chinchorro que sí cabe (justito).
El chichorro que he hecho mide 6,5 cm que aplicados a la escala aproximada del barco de 1:50 da una medida real de 3,25 metros de eslora, lo cual es una medida válida para un chinchorro del XIX (Mondfeld da una medida aproximada de 12 pies).
El método para hacerlo es el tradicional de molde, madera nogal de diversos tonos.
Siguiendo el orden (me he saltado cabilleros y bombas) ahora tengo que abordar la primera de las embarcaciones auxiliares (labor que detesto). Según el plano de Ricard, entre trinquete y mayor se estiba una embarcación auxiliar. Esta embarcación reposa en unos calceses sobre determinadas estructuras, dichas estructuras voy a unificarlas en un gran enjaretado.
Ya he dicho que este plano plantea dificultades, despues de darle vueltas en la cabeza creo que la distorsión del mismo radica en que el barco que representa es mas grande que el de AL. Eso implica que, dado que yo tengo el casco hecho segun las trazas del kit AL, no puedo trasladar las estructuras del GAY tal cual por la sencilla razón de que no caben, pues están diseñadas para una cubierta mayor. El kit de AL ha reducido el barco y lo ha apretado todo.
En dicho plano la barca que se contempla es una barca grande, es mas, las más grande del barco de las tres que lleva, sería una lancha o una chalupa... no cabe ni de lejos ¿solución? Un chinchorro. Voy a sustituir la lancha por un chinchorro que sí cabe (justito).
El chichorro que he hecho mide 6,5 cm que aplicados a la escala aproximada del barco de 1:50 da una medida real de 3,25 metros de eslora, lo cual es una medida válida para un chinchorro del XIX (Mondfeld da una medida aproximada de 12 pies).
El método para hacerlo es el tradicional de molde, madera nogal de diversos tonos.
Archivos adjuntos
Joaquin Yarza
Leyenda
- Mensajes
- 2.487
- Puntos
- 36
Lo del corcho si que me parece una muy buena idea. Para que no se agarre la cola, yo los encero.
Joaquin
Joaquin
Con relación al corcho, no se deshace siempre que:
O utilices un bisturí u otra herramienta de corte muy muy afilada.
O, mejor, lo des forma con lijadora (si es electrica mejor), así es como mejor se moldea.
Otra opción es usar un bloque de corcho de verdad (lo que yo uso es aglomerado de corcho), así no tienes problema de desmigajamiento. El bloque de corcho es un poco mas caro, pero aun así barato, el aglomerado está tirado, literalmente; con un euro tienes para todos los barcos de tu vida
O utilices un bisturí u otra herramienta de corte muy muy afilada.
O, mejor, lo des forma con lijadora (si es electrica mejor), así es como mejor se moldea.
Otra opción es usar un bloque de corcho de verdad (lo que yo uso es aglomerado de corcho), así no tienes problema de desmigajamiento. El bloque de corcho es un poco mas caro, pero aun así barato, el aglomerado está tirado, literalmente; con un euro tienes para todos los barcos de tu vida
Sigamos. Cómo decía este chinchorro va situado detrás del tambucho, en el espacio entre los dos palos. Se sitúa sobre un gran enjaretado, con unos calzos. Este enjaretado sustituye otro pequeño y otras escotillas que llevaba el modelo original. Los he cambiado pues pienso que este enjaretado por un lado aporta una estética mas límpia (los elementos anteriores me daban la sensación de acumulación de elementos heterogéneos, un poco bazar todo a cien) y por otro lado pues casa mejor con los calzos y el chinchorro, (no olvidemos que el kit de AL no lleva chinchorro ni embarcaciones auxiliares). El enjaretado está hecho por el método ya descrito (tengo fotografiado el proceso, si lo pedís lo pongo, si no, no).
El chinchorro va sujeto a los calzos por medio, no de cuerdas, sino por medio de bandas de lienzo. La fuente de esto es Mondfeld y puede corroborarse en varios modelos antiguos. He seguido a este autor en el sistema de fijación.
Las bandas de lienzo están hechas con simple trapo viejo, sucio. No están cosidas, no merece la pena, están encoladas. He utilizado un pequeño truco práctico que estéticamente queda bien y es muy útil: el agarre inferior de las bandas lo coloco en cuatro zapatas que solidarizo al enjaretado, eso permite fijar el chinchorro fuera del barco, es decir, es de quita y pon, junto con el enjaretado, hasta el momento en que se coloque definitivamente en cubierta: ya lo tienes hecho, pero no te estorba para trabajar en el barco hasta que lo coloques definitivamente.
Un detalle importante es la fijación de la banda al enjaretado. Por un lado se fija con un gancho, por el otro se trinca con cabo haciendo gazas hasta dar con la tensión adecuada.
El chinchorro va sujeto a los calzos por medio, no de cuerdas, sino por medio de bandas de lienzo. La fuente de esto es Mondfeld y puede corroborarse en varios modelos antiguos. He seguido a este autor en el sistema de fijación.
Las bandas de lienzo están hechas con simple trapo viejo, sucio. No están cosidas, no merece la pena, están encoladas. He utilizado un pequeño truco práctico que estéticamente queda bien y es muy útil: el agarre inferior de las bandas lo coloco en cuatro zapatas que solidarizo al enjaretado, eso permite fijar el chinchorro fuera del barco, es decir, es de quita y pon, junto con el enjaretado, hasta el momento en que se coloque definitivamente en cubierta: ya lo tienes hecho, pero no te estorba para trabajar en el barco hasta que lo coloques definitivamente.
Un detalle importante es la fijación de la banda al enjaretado. Por un lado se fija con un gancho, por el otro se trinca con cabo haciendo gazas hasta dar con la tensión adecuada.
Archivos adjuntos
Joaquin Yarza
Leyenda
- Mensajes
- 2.487
- Puntos
- 36
Si no pones el proceso del enjaretado te denuncio.
Joaquin
Joaquin
Evitando denuncias, pongo el proceso.

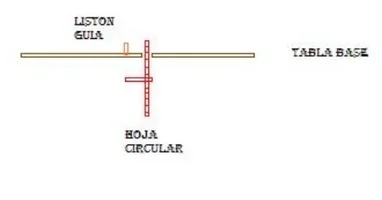

En primer lugar hace falta una sierra circular y un artilugio. El artilugio es tan sencillo como una plancha fina de madera, en este caso contrachapado fino, a la cual se adhiere (firmemente) una guía consistente esta en un listoncillo del grosor de la muesca que se va ha hacer, en este caso, quiero recordar, de 1,5 mm.
Dicha tabla tiene que tener una abertura, muesca, acanaladura, (llamadlo como querais) que permita el paso (ajustado pero sin que toque) de la hoja circular de la sierra. Este aparatejo es fácil de hacer y dura para siempre.
Se fija bien con unas sargentas a la mesa de la sierra y se regula la altura de la hoja de la sierra de tal manera que "roa" una hendidura que penetre hasta la mitad del grosor de los listones que se trate (conviene hacer pruebas hasta dar con la medida)
En primer lugar hace falta una sierra circular y un artilugio. El artilugio es tan sencillo como una plancha fina de madera, en este caso contrachapado fino, a la cual se adhiere (firmemente) una guía consistente esta en un listoncillo del grosor de la muesca que se va ha hacer, en este caso, quiero recordar, de 1,5 mm.
Dicha tabla tiene que tener una abertura, muesca, acanaladura, (llamadlo como querais) que permita el paso (ajustado pero sin que toque) de la hoja circular de la sierra. Este aparatejo es fácil de hacer y dura para siempre.
Se fija bien con unas sargentas a la mesa de la sierra y se regula la altura de la hoja de la sierra de tal manera que "roa" una hendidura que penetre hasta la mitad del grosor de los listones que se trate (conviene hacer pruebas hasta dar con la medida)
Archivos adjuntos
Hecho esto, se preparan los listones. Se trocea un listón de la madera elegida en la medida que se quiera (no quedarse corto), en este caso he utlilizado trozos de 10 cm.
Un detalle importante: si os fijais en este caso no he quitado ni la aleta de tiburón ni la protección a la máquina. Mucha gente se lo quita. La razón de no quitarselo es, primero que es muy dificil de quitar en este modelo de sierra (esta unida con remaches, no con tornillos) y, segundo, prefiero tener protección por seguridad. El inconveniente es que si unes muchos listones y haces una pieza muy ancha, pega con la aleta y no funciona el sistema, pero tampoco hace falta abusar pues hay espacio suficiente para hacer un número muy considerable de "peines" con este sistema y de una tacada.
Hay otros sistemas, (hacer muescas en una pieza y luego cortar, hacer muesca y embutir un listón...etc... A mi este sistema me parece el más sencillo.

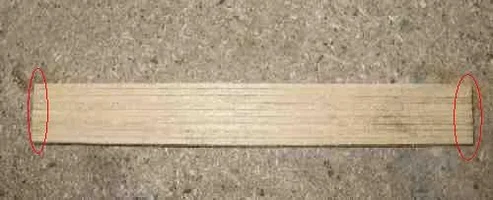

Una vez que tenemos los trozos, los vamos pegando uno con otro, dándoles exclusivamente una gotita de cola en cada uno de los extremos. En la zona marcada en rojo en la foto.
Esperamos que se seque, lijamos los cantos para igualarlos, y entonces, empezamos a pasar la pieza por la cuchilla. Primero hacemos la Hendidura "madre" apoyando el canto contra el listón guia. Eso nos dá una acanaladura. A continuación deslizamos la pieza por dicha acanaladura por la guía, como un rail...y tenemos la segunda. La deslizamos por la segunda y nos da la tercera...etc... Despacio y sin forzar..
Un detalle importante: si os fijais en este caso no he quitado ni la aleta de tiburón ni la protección a la máquina. Mucha gente se lo quita. La razón de no quitarselo es, primero que es muy dificil de quitar en este modelo de sierra (esta unida con remaches, no con tornillos) y, segundo, prefiero tener protección por seguridad. El inconveniente es que si unes muchos listones y haces una pieza muy ancha, pega con la aleta y no funciona el sistema, pero tampoco hace falta abusar pues hay espacio suficiente para hacer un número muy considerable de "peines" con este sistema y de una tacada.
Hay otros sistemas, (hacer muescas en una pieza y luego cortar, hacer muesca y embutir un listón...etc... A mi este sistema me parece el más sencillo.
Una vez que tenemos los trozos, los vamos pegando uno con otro, dándoles exclusivamente una gotita de cola en cada uno de los extremos. En la zona marcada en rojo en la foto.
Esperamos que se seque, lijamos los cantos para igualarlos, y entonces, empezamos a pasar la pieza por la cuchilla. Primero hacemos la Hendidura "madre" apoyando el canto contra el listón guia. Eso nos dá una acanaladura. A continuación deslizamos la pieza por dicha acanaladura por la guía, como un rail...y tenemos la segunda. La deslizamos por la segunda y nos da la tercera...etc... Despacio y sin forzar..
Archivos adjuntos
El resultado se aprecia en las siguientes fotos...una pieza acanalada.

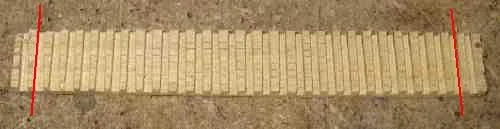

Ahora es el momento de cortar la pieza por las líneas rojas...así se elimina la zona pegada y saltan los peines.

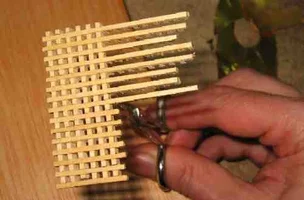

Algunos, si se usa madera mala, (como es el caso, ramín), tienen algún diente roto. Suele ser uno del principio o del final. Un truco, cuando se monten los peines, primero se separan los intactos de los mellados... Se hacen dos montones...los mellados se ponen hacia abajo y los intactos hacia arriba (o viceversa) así nos dará una cara intacta y otra con fallos.
Ahora es el momento de cortar la pieza por las líneas rojas...así se elimina la zona pegada y saltan los peines.
Algunos, si se usa madera mala, (como es el caso, ramín), tienen algún diente roto. Suele ser uno del principio o del final. Un truco, cuando se monten los peines, primero se separan los intactos de los mellados... Se hacen dos montones...los mellados se ponen hacia abajo y los intactos hacia arriba (o viceversa) así nos dará una cara intacta y otra con fallos.
Archivos adjuntos
Ahora solo queda igualar los cantos con lija y hacer la brusca. Este detalle de la brusca es verdaderamente vistoso. Es muy simple, basta con ir aplicando el enjaretado completo a la lija, de plato o de cinta, con tiento y poco a poco... si se quiere afinar mas se pueden ir haciendo unas marcas a lápiz para que sirvan de referencia.
Y luego se barniza etc como una pieza más...
Y luego se barniza etc como una pieza más...
Archivos adjuntos
alexdaniel
Tripulante
- Mensajes
- 18
- Puntos
- 1
ramon dijo:
Por buena que es la explicacion aun y con eso no entiendo que es "la brusca".
Alex
