2º Proyecto en grupo USS CONSTITUTION Model Shipways
-
- Moderadores
- Mensajes: 5575
- Registrado: Dom Ago 26, 2012 2:16 pm
- Ubicación: Madrid
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Ten en cuenta que has hecho el ensayo en una superficie de pegado mucho mayor del pegado de los refuerzos y el calor aplicado posiblemente haya sido insuficiente. Yo uso cola del chino que pega menos que la buena y para despegat aplico el soldador muy caliente hasta quemar el extremo del listón de 3x5 mm, y se despega todo perfectamente. No hace falta mojar.
Otra forma de despegarlo es con la sierra circular de 15 mm de diametro en el taladro, esta técnica vale si pegas con cyano.
Otra forma de despegarlo es con la sierra circular de 15 mm de diametro en el taladro, esta técnica vale si pegas con cyano.
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Yo cuando he tenido que despegar he remojado bastante. Más de 15 minutos fijo. En algunos casos más de una hora. Al final dejar remojado mientras hago otras cosas.
Lo del calor no sabía. Me lo apunto.
Lo del calor no sabía. Me lo apunto.
- CarlosGonzalez
- Incondicional
- Mensajes: 754
- Registrado: Mié Ago 23, 2006 9:37 am
- Ubicación: VALENCIA
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Muchas gracias a todos......
He mojado con agua caliente el trozo que ha quedado pegado, durante 5 minutos y luego, con un poco de mimo, se ha despegado bien.....
Leopoldo, después de lo que has escrito, entiendo que los listones de 3x5 se ponen a forma de tirantes, pegados solo por su extremo y con cola blanca de los chinos...no?
He mojado con agua caliente el trozo que ha quedado pegado, durante 5 minutos y luego, con un poco de mimo, se ha despegado bien.....
Leopoldo, después de lo que has escrito, entiendo que los listones de 3x5 se ponen a forma de tirantes, pegados solo por su extremo y con cola blanca de los chinos...no?
El modelismo es un vinculo más que nos une a las personas.
-
- Moderadores
- Mensajes: 5575
- Registrado: Dom Ago 26, 2012 2:16 pm
- Ubicación: Madrid
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Eso mismo. Puedes pegarlos de un costado a otro, transversalmente con algún refuerzo longitudina, por ejemplo un listón de 3x3 uniendo todos los barraganetes de un costado puesto por el lado de dentrol. Si no estuviera puesta la cubierta podrías darlos como tornapuntas a las cuadernas pero me temo que en un kit no es posible, por eso yo pongo la cubierta después de forrar.
- CarlosGonzalez
- Incondicional
- Mensajes: 754
- Registrado: Mié Ago 23, 2006 9:37 am
- Ubicación: VALENCIA
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Buenas noches!
he realizado una segunda prueba con maderas iguales a las de las cuadernas, en esta segunda ocasión, he mojado con agua caliente la unión, con ayuda de una jeringa e intentando introducir el agua en la unión.... después de un buen "remojado", esperar un rato y trato con mimo.....se despega sin problemas.
Así que me he puesto en marcha con los refuerzos, con listones de 4 x 2 mm.
Hay que tener cuidado porque es muy fácil presionar los "cuernos" o barraganetes desplazándolos hacia afuera....
bueno os pongo unas fotos del resultado. Ya me contáis....
he realizado una segunda prueba con maderas iguales a las de las cuadernas, en esta segunda ocasión, he mojado con agua caliente la unión, con ayuda de una jeringa e intentando introducir el agua en la unión.... después de un buen "remojado", esperar un rato y trato con mimo.....se despega sin problemas.
Así que me he puesto en marcha con los refuerzos, con listones de 4 x 2 mm.
Hay que tener cuidado porque es muy fácil presionar los "cuernos" o barraganetes desplazándolos hacia afuera....


bueno os pongo unas fotos del resultado. Ya me contáis....
- Adjuntos
-
- 032 segunda prueba ok 1.JPG (139.76 KiB) Visto 704 veces
-
- 033 segunda prueba ok 2.JPG (174.49 KiB) Visto 704 veces
-
- 034 corte listoncitos 2 x 4 - 1.JPG (157.63 KiB) Visto 704 veces
-
- 035 refuerzo 1.JPG (111.19 KiB) Visto 704 veces
-
- 036 refuerzo 2.JPG (112.19 KiB) Visto 704 veces
-
- 037 refuerzo 3.JPG (110.47 KiB) Visto 704 veces
-
- 038 refuerzo 4.JPG (91.16 KiB) Visto 704 veces
El modelismo es un vinculo más que nos une a las personas.
-
- Moderadores
- Mensajes: 5575
- Registrado: Dom Ago 26, 2012 2:16 pm
- Ubicación: Madrid
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Ese barraganete pone los pelos de punta, con lo fácil que es ponerlo más grueso y quitarlo una vez forrado el exterior y reforzada la amurada. La tornapunta refuerza muy bien en sentido transversal pero no hace nada en sentido longitudinal y añadir más listones de refuerzo parece mucho trabajo, difícil y de resultado dudoso.
Tendrás que ser muy cuidadoso para no romper. No sé cuál es el proceso de montaje pero en cuanto puedas ponle una traca en la parte superior de los barraganetes. Yo conservaría los contrachapados en que vienen troqueladas las cuadernas por si se rompe alguna poder dibujar el refuerzo, convendría identificar de qué cuaderna es cada hueco.
Suerte
Tendrás que ser muy cuidadoso para no romper. No sé cuál es el proceso de montaje pero en cuanto puedas ponle una traca en la parte superior de los barraganetes. Yo conservaría los contrachapados en que vienen troqueladas las cuadernas por si se rompe alguna poder dibujar el refuerzo, convendría identificar de qué cuaderna es cada hueco.
Suerte
- CarlosGonzalez
- Incondicional
- Mensajes: 754
- Registrado: Mié Ago 23, 2006 9:37 am
- Ubicación: VALENCIA
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Leopoldo, tienes toda la razón!
la protección es relativa y el cuidado es tremendo, por lo menos hasta el forro de las amuras. (en tiempo de exposicion, en función de la marcha constructiva, podemos estar hablando de unos dos meses.

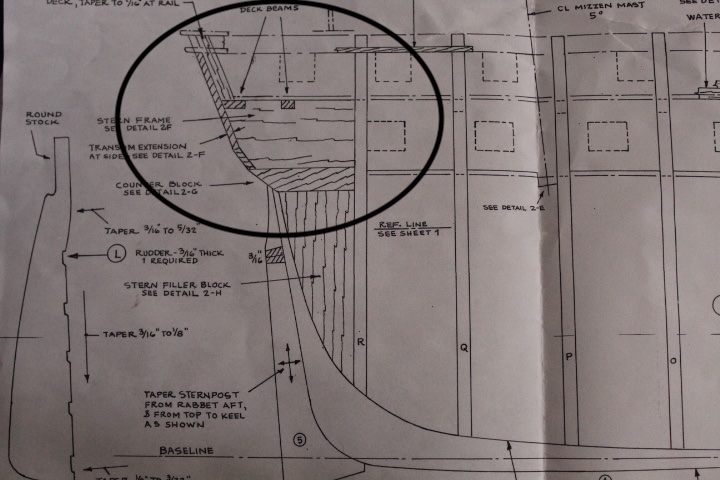

Adjunto una foto de los planos donde puede verse todo construido.
El proceso es, si no recuerdo mal, poner todas las cuadernas, hacer y poner las estructuras de popa y proa, incluido los tacos de relleno.
Poner los soportes de los falsos cañones. Poner el trancanil y sobretrancanil (según el manual es el waterway y el inboard planksheer) y otros elementos
luego se prosigue los con el forro del casco. En este momento es cuando se forran las amuras y por o tanto, quedan cubiertos los barraganetes.
Luego se hace el forro de la cubierta y sus elementos.
la protección es relativa y el cuidado es tremendo, por lo menos hasta el forro de las amuras. (en tiempo de exposicion, en función de la marcha constructiva, podemos estar hablando de unos dos meses.



Adjunto una foto de los planos donde puede verse todo construido.
El proceso es, si no recuerdo mal, poner todas las cuadernas, hacer y poner las estructuras de popa y proa, incluido los tacos de relleno.
Poner los soportes de los falsos cañones. Poner el trancanil y sobretrancanil (según el manual es el waterway y el inboard planksheer) y otros elementos
luego se prosigue los con el forro del casco. En este momento es cuando se forran las amuras y por o tanto, quedan cubiertos los barraganetes.
Luego se hace el forro de la cubierta y sus elementos.
- Adjuntos
-
- 035 DETALLE CONSTRUCCIÓN.jpg (280.86 KiB) Visto 673 veces
El modelismo es un vinculo más que nos une a las personas.
-
- Moderadores
- Mensajes: 5575
- Registrado: Dom Ago 26, 2012 2:16 pm
- Ubicación: Madrid
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
He mirado un poco en ships of scale y parece que los americanos no tienen problemas de rotura, te mando un enlace a uno que me parece interesante:https://shipsofscale.com/sosforums/thre ... 159/page-2
-
- Moderadores
- Mensajes: 5575
- Registrado: Dom Ago 26, 2012 2:16 pm
- Ubicación: Madrid
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Por descontado puedes aumentar la resistencia a rotura de los barraganetes mojándolos con cyano extrafluído, pero luego serán más difíciles de lijar.
- CarlosGonzalez
- Incondicional
- Mensajes: 754
- Registrado: Mié Ago 23, 2006 9:37 am
- Ubicación: VALENCIA
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Gracias Leopoldo por tu ayuda...es muy interesante el foro que me has enviado y si, parece que no tienen rotura de los "cuernos"....yo en mi anterior intento, rompí dos cuernos y los pegue, con buen resultado...pero es verdad que son muchos cuernos libres que pueden romperse....
Bueno, sigo con la construcción. he acabado de lijar las cuadernas y posicionarlas. Antes de su pegado definitivo hay que trabajar un poco la falsa quilla. En concreto pegar el codaste, las tres piezas de la quilla y la Roda. La única dificultad es que la falsa quilla se lijó para alojar las tracas y su espesor en la zona de pegado es menor. A tal fin he cogido unas maderas y con ayuda de pinzas, posiciono el codaste y primer tramo de la quilla.
Luego tendré que "empitonar" estas piezas a la falsa quilla...pero será cuando acabe de pegarlas.
Os pongo unas fotos.
Bueno, sigo con la construcción. he acabado de lijar las cuadernas y posicionarlas. Antes de su pegado definitivo hay que trabajar un poco la falsa quilla. En concreto pegar el codaste, las tres piezas de la quilla y la Roda. La única dificultad es que la falsa quilla se lijó para alojar las tracas y su espesor en la zona de pegado es menor. A tal fin he cogido unas maderas y con ayuda de pinzas, posiciono el codaste y primer tramo de la quilla.
Luego tendré que "empitonar" estas piezas a la falsa quilla...pero será cuando acabe de pegarlas.
Os pongo unas fotos.
- Adjuntos
-
- 039 pegado codaste 1.JPG (94.15 KiB) Visto 559 veces
-
- 040 pegado codaste 2.JPG (112.29 KiB) Visto 559 veces
-
- 041. pegado codaste 3JPG.JPG (134.24 KiB) Visto 559 veces
-
- 042 pegado quilla popa 1.JPG (108.03 KiB) Visto 559 veces
-
- 043 pegado quilla popa 2.JPG (121.9 KiB) Visto 559 veces
-
- 044 pegado quilla popa 3.JPG (143 KiB) Visto 559 veces
El modelismo es un vinculo más que nos une a las personas.
- CarlosGonzalez
- Incondicional
- Mensajes: 754
- Registrado: Mié Ago 23, 2006 9:37 am
- Ubicación: VALENCIA
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Buenos días compañeros!
he pegado las piezas del codaste, quilla y Roda a la falsa quilla.
He "empitonado estas piezas para darle fuerza a la unión.
He posicionado todas las cuadernas para ver el efecto del conjunto.
Puede verse los refuerzos que he puesto para evitar que los "cuernos" de las cuadernas puedan romperse.
Ahora tengo que rebajar el codaste (la Roda la he rebajado antes de su pegado y la quilla queda igual) y posteriormente iré pegando con sumo cuidado cada cuaderna, conservándo su perpendicularidad y su altura correcta (para eso sirve la linea de referencia marcada en la falsa quilla y encara cuaderna).
Un abrazo
he pegado las piezas del codaste, quilla y Roda a la falsa quilla.
He "empitonado estas piezas para darle fuerza a la unión.
He posicionado todas las cuadernas para ver el efecto del conjunto.
Puede verse los refuerzos que he puesto para evitar que los "cuernos" de las cuadernas puedan romperse.
Ahora tengo que rebajar el codaste (la Roda la he rebajado antes de su pegado y la quilla queda igual) y posteriormente iré pegando con sumo cuidado cada cuaderna, conservándo su perpendicularidad y su altura correcta (para eso sirve la linea de referencia marcada en la falsa quilla y encara cuaderna).
Un abrazo
- Adjuntos
-
- 045 agujero 2 mm para empitonado.JPG (113.81 KiB) Visto 359 veces
-
- 046 empitonado quilla a falsa quillaç.JPG (87.19 KiB) Visto 359 veces
-
- 047 pegado de la roda.JPG (105.39 KiB) Visto 359 veces
-
- 048 pegado de la roda.JPG (119.86 KiB) Visto 359 veces
-
- 049 finalización pegado codaste, quilla y roda.JPG (173.47 KiB) Visto 359 veces
-
- 050 detalle rebaje para alojar las tracas.JPG (138.91 KiB) Visto 359 veces
-
- 051 posicionado cuadernas popa.JPG (140.96 KiB) Visto 359 veces
-
- 052 posicionado cuadernas proa.JPG (142.89 KiB) Visto 359 veces
-
- 053 posicionado cuadernas .JPG (180.65 KiB) Visto 359 veces
-
- 054 posicionado cuadernas.JPG (155.63 KiB) Visto 359 veces
El modelismo es un vinculo más que nos une a las personas.
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Pues si que son finos esos barraganetes... en vez de cola, probaste a fijarlos con "blu-tack" ?
Yo me volvería loco con la conversión de medidas del sistema imperial al métrico... te sigo leyendo.
Saludos.
Yo me volvería loco con la conversión de medidas del sistema imperial al métrico... te sigo leyendo.
Saludos.
-
- Moderadores
- Mensajes: 5575
- Registrado: Dom Ago 26, 2012 2:16 pm
- Ubicación: Madrid
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
¿ Porqué no va vaciada la ultima cuaderna de popa? ¿No vas a hacer el interior de la cámara?
Saludos
Saludos
- CarlosGonzalez
- Incondicional
- Mensajes: 754
- Registrado: Mié Ago 23, 2006 9:37 am
- Ubicación: VALENCIA
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways
Buenas tardes Leopoldo y gracias por tu comentario.
Veamos, este kit tiene "vaciada" la parte superior de todas las cuadernas, menos la última de popa, la R, por diseño caprichoso.
Me explico, tal y como viene el kit, la cubierta inferior a la cubierta principal no se monta nada. Lo único que figura en esa cubierta inexistente son los cajeados para los falsos cañones....
Otra cosa es que se pretenda montar la cubierta inferior y se deje vista, cuestión que no estando prevista en el kit, es un buen reto...
Lo anterior provocaría el vaciado en la cuaderna R y el montaje diferente en la cámara de popa...
creo que por ahi iba tu pregunta.....sino, me he colado ....
Bien, conclusión: el vaciado de todas las cuadernas menos la ultima de popa es "inutil" tal y como está previsto el kit.

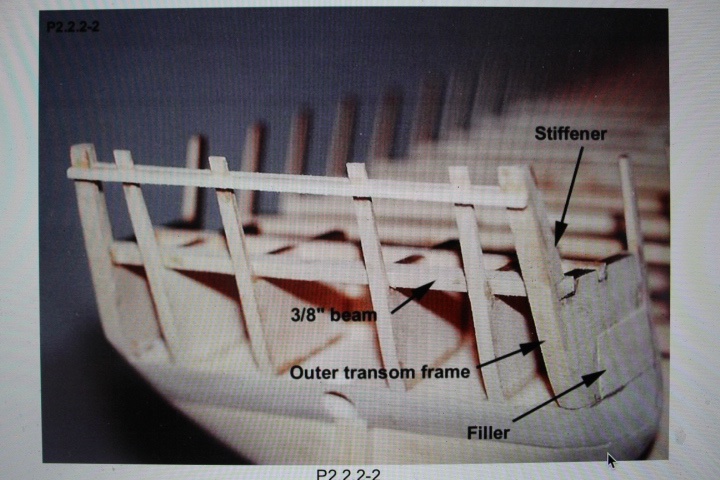

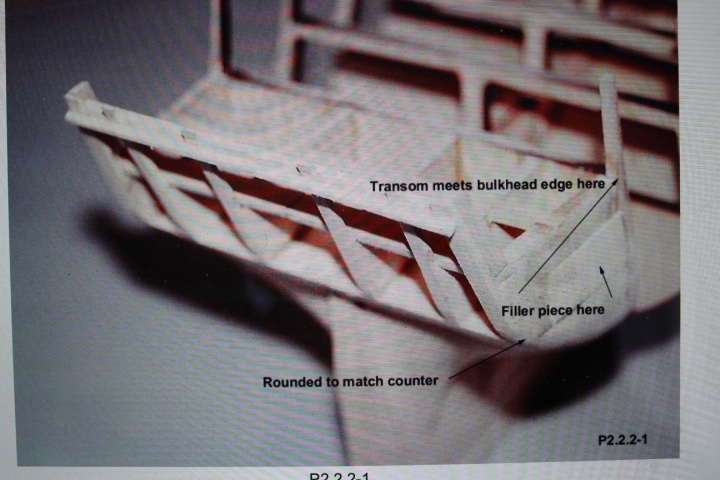

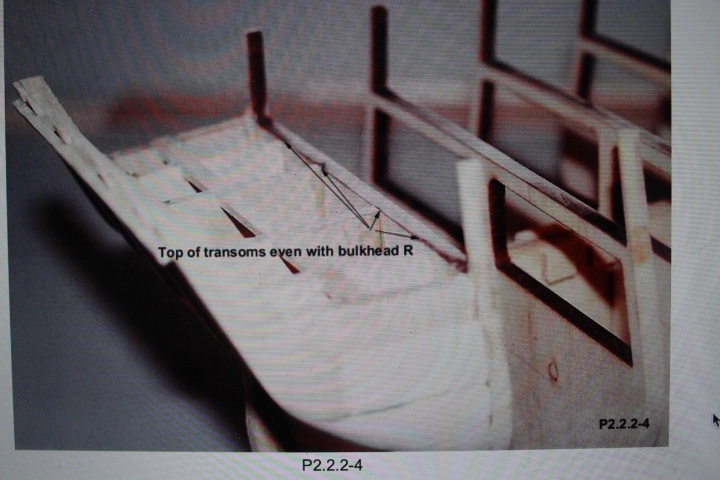

Adjunto fotos sobre la construcción de la cámara de popa, que ¡ojo!, solo se monta esta cámara para verse desde afuera.
Veamos, este kit tiene "vaciada" la parte superior de todas las cuadernas, menos la última de popa, la R, por diseño caprichoso.
Me explico, tal y como viene el kit, la cubierta inferior a la cubierta principal no se monta nada. Lo único que figura en esa cubierta inexistente son los cajeados para los falsos cañones....
Otra cosa es que se pretenda montar la cubierta inferior y se deje vista, cuestión que no estando prevista en el kit, es un buen reto...

Lo anterior provocaría el vaciado en la cuaderna R y el montaje diferente en la cámara de popa...
creo que por ahi iba tu pregunta.....sino, me he colado ....
Bien, conclusión: el vaciado de todas las cuadernas menos la ultima de popa es "inutil" tal y como está previsto el kit.
Adjunto fotos sobre la construcción de la cámara de popa, que ¡ojo!, solo se monta esta cámara para verse desde afuera.
- Adjuntos
-
- 055 galeria de popa.JPG (147.16 KiB) Visto 45 veces
-
- 056 galeria de popa.JPG (146.71 KiB) Visto 45 veces
-
- 057 galeria de popa.JPG (143.28 KiB) Visto 45 veces
-
- 058 galeria de popa.JPG (124.87 KiB) Visto 45 veces
El modelismo es un vinculo más que nos une a las personas.
- CarlosGonzalez
- Incondicional
- Mensajes: 754
- Registrado: Mié Ago 23, 2006 9:37 am
- Ubicación: VALENCIA
Re: 2º Proyecto en grupo USS CONSTITUTION Model Shipways

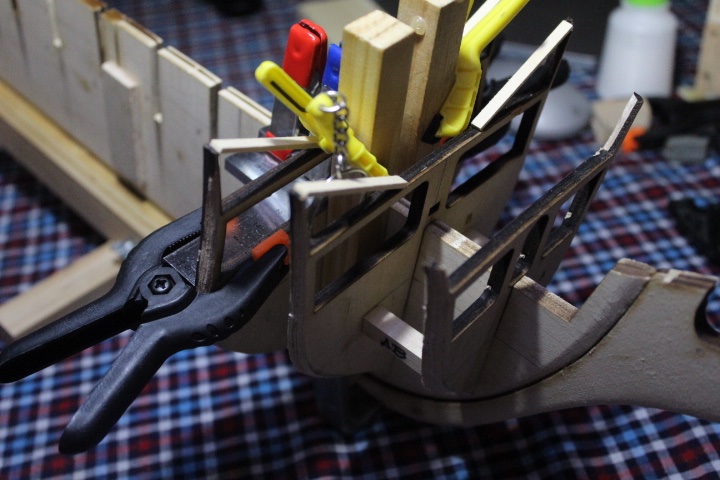

Bueno, siguiendo el proceso constructivo, estoy pegando definitivamente las cuadernas. En las fotos que pongo puede verse las cuadernas A y B pegadas; y la C pegandose.

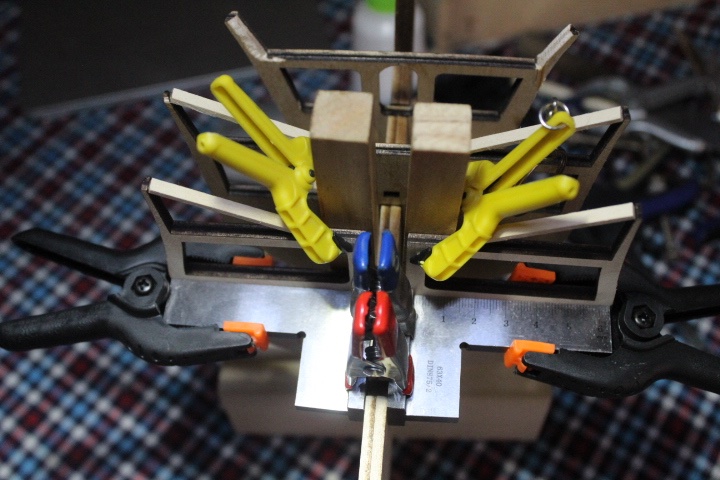

Utilizo dos pequeñas escuadras de precisión para poner la cuaderna a escuadra y por el lado de proa, utilizo dos listones a escuadra.
A su vez, empiezo a pegar los listones "intercuadernas" para reforzar el casco conforme se va montando....cuestión que no viene prevista en el kit. Este paso en los kits de Occre, como por ejemplo el Santísima Trinidad, aporta dos listones cuadrados que se ponen en los agujeros cuadrados que tienen las cuadernas...
Uso cola blanca y debo esperar al menos 8-12 horas entre una operación y otra...pero vamos avanzando en otros puntos de la construcción como leer las instrucciones, leer el practicum del kit y pensar los diferentes pasos. Por cierto, el plano que tiene errores es el primero, el de las cuadernas...¡vaya tela! pero las cuadernas en madera, no tienen fallo...(eso espero porque sino es para tirarlo todo
) y comento esto porque el plano 2 sobre la construcción del casco, viene exacto....menos mal
os dejo unas fotos. Un abrazo y feliz puente del trabajo-2 de mayo- a todos los afectados....yo como jubilado tanto me da.
Utilizo dos pequeñas escuadras de precisión para poner la cuaderna a escuadra y por el lado de proa, utilizo dos listones a escuadra.
A su vez, empiezo a pegar los listones "intercuadernas" para reforzar el casco conforme se va montando....cuestión que no viene prevista en el kit. Este paso en los kits de Occre, como por ejemplo el Santísima Trinidad, aporta dos listones cuadrados que se ponen en los agujeros cuadrados que tienen las cuadernas...
Uso cola blanca y debo esperar al menos 8-12 horas entre una operación y otra...pero vamos avanzando en otros puntos de la construcción como leer las instrucciones, leer el practicum del kit y pensar los diferentes pasos. Por cierto, el plano que tiene errores es el primero, el de las cuadernas...¡vaya tela! pero las cuadernas en madera, no tienen fallo...(eso espero porque sino es para tirarlo todo


os dejo unas fotos. Un abrazo y feliz puente del trabajo-2 de mayo- a todos los afectados....yo como jubilado tanto me da.

- Adjuntos
-
- 060 pegado cuadernas A B C.JPG (157.95 KiB) Visto 43 veces
-
- 059 pegado cuadernas A B C.JPG (153.45 KiB) Visto 43 veces
El modelismo es un vinculo más que nos une a las personas.
