Francis
Implicado
Alfredo, no tendrás herramientas expecializadas, pero con esas manos para que las quieres.
Un abrazo para tí y para Loly.
Un abrazo para tí y para Loly.
STA maria
- Iniciador del tema nanoplayero
- Fecha de inicio
Javier García
Implicado
Mano, que bien lo llevas, genial, sigo atento.
Saludos :wink:
Saludos :wink:
Maquinilla
Veterano
Nano, las vigotas de siete mm, están bien pero también lo estarían de 8 mm. Colocadas del tamaño que tu creas mas acertado ya que nadie puede discutir sobre ello debido a la escasa información que nos dejaron sobre este tipo de naves.
Esas bombardas están francamente bien. Felicidades.
Un saludo.
Esas bombardas están francamente bien. Felicidades.
Un saludo.
AldoRamos
Participante
Caríssimo Nano
Sou brasileiro e estou acompanhando sua construção, por sinal belíssima!
Tenho todo o interesse em construir as Caravelas do Descobrimento, Sta. Maria, Pinta e Niña.
Gostaria que você me orientasse aonde posso encontrar os planos que usas para construir este barco, pois de posse dos planos, e com o que já aprendi aqui contigo e com outros, gostaria muito de construir este barco.
:?: :?:
Saudações
Aldo.
Sou brasileiro e estou acompanhando sua construção, por sinal belíssima!
Tenho todo o interesse em construir as Caravelas do Descobrimento, Sta. Maria, Pinta e Niña.
Gostaria que você me orientasse aonde posso encontrar os planos que usas para construir este barco, pois de posse dos planos, e com o que já aprendi aqui contigo e com outros, gostaria muito de construir este barco.
:?: :?: Saudações
Aldo.
gerardo navarro
Leyenda
bien nano, excelente... :wink: :wink: :wink:
AldoRamos
Participante
Caríssimo Nano,
Quanto aos canhões, tenho que concordar com Maquinilla, os coches dos canhões eram de duas rodas, reproduzo abaixo o que vi em um outro forum, para que tenhas fontes de orientação:
Algumas CR preparadas para a guerra (outras eram de comércio e/ou mistas) poderiam ter dois tipos de artilharia distintos, consoante a linha de fogo e dentro destas haveriam diferentes classes.
1.- fogo rasante ou directo, utilizado principalmente na guerra contra outras embarcações e construções costeiras baixas;
2.- fogo "curvo" ou indirecto, utilizado na tomada de baluartes, fortificações ou para causar danos a certa distância (bastante limitada, claro, para a época).
Na 1. existiriam diferentes tipos e classes, podendo haver ainda uma "divisão" ténue entre o tardio-medieval (mais evoluído) e as inovações próprias da época.
Assim, poderíamos ter:
1.1.- a culebrina (culverin), que poderia ser
1.1.1.- assentes em carretas de duas rodas, ou
1.1.2.- de pequenas dimensões, manuseadas individualmente por eixo vertical, nas amuradas.
1.2.- o canhão (canon)
1.3.- o pedreiro
1.4.- a bombarda (bombard).
1.5.- as bombardas grossas, que embora fossem utilizadas muito raramente e não iriam certamente na maioria das CR, ficaram famosas!
... e outros, como os pelouros de braço, os pelouros de rabo, as bombas de fogo, os berços de ferro e os berços de pedra (o mesmo que os pedreiros, mas mais pequenos), as alcanzias (panelas incandescentes), etc., etc, etc...

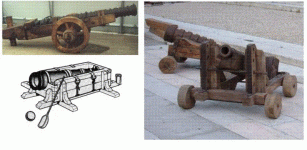

da esquerda para a direita: 1.1.- culebrina, 1.2.- canhão, 1.3.- pedreiro.
O último do lado direito, seria um morteiro (2.1.)
Caso necessites também posso de ajudar em mais informações sobre o armamento da época.
Saudações,
Aldo.
Quanto aos canhões, tenho que concordar com Maquinilla, os coches dos canhões eram de duas rodas, reproduzo abaixo o que vi em um outro forum, para que tenhas fontes de orientação:
Algumas CR preparadas para a guerra (outras eram de comércio e/ou mistas) poderiam ter dois tipos de artilharia distintos, consoante a linha de fogo e dentro destas haveriam diferentes classes.
1.- fogo rasante ou directo, utilizado principalmente na guerra contra outras embarcações e construções costeiras baixas;
2.- fogo "curvo" ou indirecto, utilizado na tomada de baluartes, fortificações ou para causar danos a certa distância (bastante limitada, claro, para a época).
Na 1. existiriam diferentes tipos e classes, podendo haver ainda uma "divisão" ténue entre o tardio-medieval (mais evoluído) e as inovações próprias da época.
Assim, poderíamos ter:
1.1.- a culebrina (culverin), que poderia ser
1.1.1.- assentes em carretas de duas rodas, ou
1.1.2.- de pequenas dimensões, manuseadas individualmente por eixo vertical, nas amuradas.
1.2.- o canhão (canon)
1.3.- o pedreiro
1.4.- a bombarda (bombard).
1.5.- as bombardas grossas, que embora fossem utilizadas muito raramente e não iriam certamente na maioria das CR, ficaram famosas!
... e outros, como os pelouros de braço, os pelouros de rabo, as bombas de fogo, os berços de ferro e os berços de pedra (o mesmo que os pedreiros, mas mais pequenos), as alcanzias (panelas incandescentes), etc., etc, etc...
da esquerda para a direita: 1.1.- culebrina, 1.2.- canhão, 1.3.- pedreiro.
O último do lado direito, seria um morteiro (2.1.)
Caso necessites também posso de ajudar em mais informações sobre o armamento da época.
Saudações,
Aldo.
Maquinilla
Veterano
AldoRamos
Participante
Ola Nano,
Perguntaste como deverias pintar os canhões e as peças de artilharia que estás fazendo, pois aqui vai uma pequena contribuição.
Abaixo poderás ver as fotos de como reproduzimos as peças de artilharia (e outras tantas) com resina plástica, a mesma utilizada pelos dentistas para fazer moldes de dentes.
A vantagem deste material (gelatina) para fazer moldes é que ao final se não quiseres guardar o molde é só aquecer o material e ele volta ao pote e poderá ser utilizado novamente quantas vezes necessitares.
Com isso terei moldes para o resto da vida (um pouco de exagero).
Bien, las figuras hablam mejor que palabras!
Na sequencia te mostro uma técnica de pintar os canhões para que pareçam oxidados (enferrujados).
P.S.: Está técnica é uma contribuição do modelista brasileiro Genésio Machado que nos ensinou como fazê-la e esta descrita no fórum PTNAUTICMODEL, Portugal.
Perguntaste como deverias pintar os canhões e as peças de artilharia que estás fazendo, pois aqui vai uma pequena contribuição.
Abaixo poderás ver as fotos de como reproduzimos as peças de artilharia (e outras tantas) com resina plástica, a mesma utilizada pelos dentistas para fazer moldes de dentes.
A vantagem deste material (gelatina) para fazer moldes é que ao final se não quiseres guardar o molde é só aquecer o material e ele volta ao pote e poderá ser utilizado novamente quantas vezes necessitares.
Com isso terei moldes para o resto da vida (um pouco de exagero).
Bien, las figuras hablam mejor que palabras!
Na sequencia te mostro uma técnica de pintar os canhões para que pareçam oxidados (enferrujados).
P.S.: Está técnica é uma contribuição do modelista brasileiro Genésio Machado que nos ensinou como fazê-la e esta descrita no fórum PTNAUTICMODEL, Portugal.
Archivos adjuntos
AldoRamos
Participante
Ola a todos,
Bien, vamos passar a pintura destas peças.
Pintura foi feita seguinte forma:
Para o efeito de ferro oxidado (enferrujado) usei tinta marron avermelhado fosco.
Agora o pulo do gato! = Depois de seco passei o dedo pela face colhendo um pouco da gordura natural da pele, limpei um pouco o excesso e por fim esfregei por toda a peça que adquiriu um brilho acetinado nos altos relevos.
Quanto a cureña é só pincelar com betume diluido em aguarrás 1/1,deixando secar e pronto.
Abaixo as fotos com o efeito final.
Espero ter ajudado.
Saludos a todos.
P.S.- Sempre lembrando que esta técnica pertence ao Genésio Machado, que é brasileiro e que está postada no fórum português PTNAUTICMODEL.
Bien, vamos passar a pintura destas peças.
Pintura foi feita seguinte forma:
Para o efeito de ferro oxidado (enferrujado) usei tinta marron avermelhado fosco.
Agora o pulo do gato! = Depois de seco passei o dedo pela face colhendo um pouco da gordura natural da pele, limpei um pouco o excesso e por fim esfregei por toda a peça que adquiriu um brilho acetinado nos altos relevos.
Quanto a cureña é só pincelar com betume diluido em aguarrás 1/1,deixando secar e pronto.
Abaixo as fotos com o efeito final.
Espero ter ajudado.
Saludos a todos.
P.S.- Sempre lembrando que esta técnica pertence ao Genésio Machado, que é brasileiro e que está postada no fórum português PTNAUTICMODEL.
Archivos adjuntos
gerardo navarro
Leyenda
interesante muy buens tecnica, para reproducir piezas... :wink: :wink:
nanoplayero
Involucrado
Aldo gracias por la informacion, muy interesante el sistema de duplicados de cañones al
final los he hecho de madera y pintados con pintura negra y rematados con el grafito de
los lapices.
Respecto al barco ahora mismo sigue en pararada encuanto lo reanude que no se cuando
sera ire poniendo las fotos
Un saludo
final los he hecho de madera y pintados con pintura negra y rematados con el grafito de
los lapices.
Respecto al barco ahora mismo sigue en pararada encuanto lo reanude que no se cuando
sera ire poniendo las fotos
Un saludo
AldoRamos
Participante
Nano,
Estamos aguardando.
Aproveito a oportunidade para desejar a todos um Feliz Navidad e um Año Nuevo repleto de alegrias!
Saludos
:wink:
Estamos aguardando.
Aproveito a oportunidade para desejar a todos um Feliz Navidad e um Año Nuevo repleto de alegrias!
Saludos
:wink:Maquinilla
Veterano
Nano, Te deseo un buen Fin de año y espero ver pronto nuevos avances en tu trabajo.
Saludos.
Saludos.
josetoledo
Tripulante
Felicidades tio vas muy bien, te va a quedar muy chulo ese barco!!!
