Gracias por los ánimos. Avanza poco porque estoy haciendo los planos de otra versión con distinta carena ( tengo comprada la madera) y cada dos por tres me da por no seguir y hacer la otra, pero la sigo para ver qué tal se ajusta todo a los planos y cómo queda de acabados.
Nirvana, si la vieras de cerca te olvidarías de llevarla a ningún museo, lo que pasa es que Peregrino la ve con buenos ojos.
Saludos
Nirvana, si la vieras de cerca te olvidarías de llevarla a ningún museo, lo que pasa es que Peregrino la ve con buenos ojos.
Saludos
El modelo está un poco parado por dos razones: estoy acabando los planos de la versión ¿definitiva? que corrige cosas que no me acababan de gustar y porque tengo una dermatitis a la que le va mal el serrín.

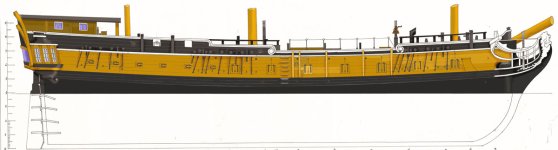

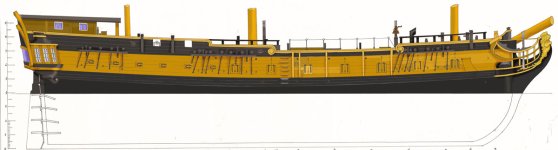

Pongo la popa ( tengo hecho el beque pero está sin pintar) y dos propuestas de pintura que me ha hecho Peregrino.
Saludos
Pongo la popa ( tengo hecho el beque pero está sin pintar) y dos propuestas de pintura que me ha hecho Peregrino.
Saludos
Archivos adjuntos

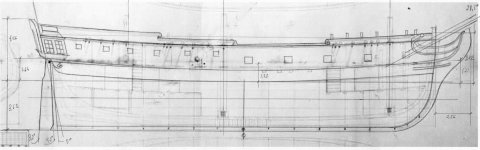

Hola, en el libro de García Torralba sobre las fragatas, en la página 389 viene un plano de una fragata correo pequeña llamada " Reina Luisa", que parece firmado por Tomás Muñoz, autor de los planos de la Descubierta y Atrevida.
Este plano que tiene una resolución bajísima tiene dos peculiaridades, llava como la Descubierta portas y portillos, lo cual es un caso único y la forma de su tajamar es diferente a la de las fragatas habituales de la época , con su rama superior curva y ligeramente inclinada como una fragata inglesa y como el desaparecido modelo del MNM.
Aunque me obliga a modificar los planos que ya tenía acabados, doy por buena esta aparición porque su perfil es a mi modo de ver más bonito que el anterior.
Por lo demás el plano es muy parecido en perfil al que dibujé hace año y medio pero sigue presentando diferencias con el mío y con la sección de Bauzá.
No pongo imagen porque no se ve, pero si consigo el documento la pondré.
El plano está en el Archivo General de Indias, donde intentaré conseguirlo.
Agradezco aquí a Peregrino sus gestiones ( muy interesantes) con el Sr García Torralba
Si alguien puede ayudar le estaría muy agradecido.
Saludos
Este plano que tiene una resolución bajísima tiene dos peculiaridades, llava como la Descubierta portas y portillos, lo cual es un caso único y la forma de su tajamar es diferente a la de las fragatas habituales de la época , con su rama superior curva y ligeramente inclinada como una fragata inglesa y como el desaparecido modelo del MNM.
Aunque me obliga a modificar los planos que ya tenía acabados, doy por buena esta aparición porque su perfil es a mi modo de ver más bonito que el anterior.
Por lo demás el plano es muy parecido en perfil al que dibujé hace año y medio pero sigue presentando diferencias con el mío y con la sección de Bauzá.
No pongo imagen porque no se ve, pero si consigo el documento la pondré.
El plano está en el Archivo General de Indias, donde intentaré conseguirlo.
Agradezco aquí a Peregrino sus gestiones ( muy interesantes) con el Sr García Torralba
Si alguien puede ayudar le estaría muy agradecido.
Saludos
Hola, lo del dibujo me bastó con imprimir en A3 y con lupa y mucha luz sacar los puntos que sí se ven y luego unirlos con líneas. Es fácil de mejorar.
Lo bueno de este asunto es que la forma del tajamar , que es muy carcter´stica con un desarrollo parabólico en vez del cuarto de círculo y tramo , que era general en los planos de la época, y los ángulos principales: caída del espejo de popa, del codaste, del bauprés, así como la colocación de las curvas bandas en la cinta y otras cosas coinciden con las fotos del antiguo modelo del museo, y prueban , a mi modo de ver, que dicho modelo era de un plano de Tomás Muñoz, que ( por si alguien no lo sabe) fué el autor de los planos de las corbetas Descubieta y Atrevida.
De ahí a decir que el antiguo modelo estaba hecho con los planos originales no hay más que un pequeño paso
Saludos
Lo bueno de este asunto es que la forma del tajamar , que es muy carcter´stica con un desarrollo parabólico en vez del cuarto de círculo y tramo , que era general en los planos de la época, y los ángulos principales: caída del espejo de popa, del codaste, del bauprés, así como la colocación de las curvas bandas en la cinta y otras cosas coinciden con las fotos del antiguo modelo del museo, y prueban , a mi modo de ver, que dicho modelo era de un plano de Tomás Muñoz, que ( por si alguien no lo sabe) fué el autor de los planos de las corbetas Descubieta y Atrevida.
De ahí a decir que el antiguo modelo estaba hecho con los planos originales no hay más que un pequeño paso
Saludos
Gracias a la amabilidad del personal del Archivo General de Indias he tenido acceso al plano en cuestión, desgraciadamente no es de Tomás Muñoz, además es de 1797 y corresponde a una nave de 100 pies y de un tonelaje muy inferior a la Descubierta, aunque sigue teniendo un estilo muy parecido al del antiguo modelo.
Lo que sí he leido es una real orden por la que se ordena cambiar el armamento de la Descubierta y Atrevida a 20 cañones de ocho libras en lugar de los de seis libras. Afortunadamente en su día consideré este calibre de 8 para el dibujo de las portas, y me confirma en mi estimación del tonelaje en alrededor de 600 Toneladas.
En fin, otro chasco, habrá que seguir adelante.
Saludos
Lo que sí he leido es una real orden por la que se ordena cambiar el armamento de la Descubierta y Atrevida a 20 cañones de ocho libras en lugar de los de seis libras. Afortunadamente en su día consideré este calibre de 8 para el dibujo de las portas, y me confirma en mi estimación del tonelaje en alrededor de 600 Toneladas.
En fin, otro chasco, habrá que seguir adelante.
Saludos
Hola, después de muchos meses de dudas he detenido la ejecución del modelo y he empezado otro.
Los cambios son muy pequeños, mis amigos dicen que no se ven, y de hecho hay muchas piezas intercambiables entre ambos modelos, pero los hay.
Los planos de marzo de 2013 son utilizables, se pueden mejorar con la incorporación de algunos detalles del nuevo modelo del que solo hay plano de formas y alzados, así como cuadernas de contrachapado, falsa quilla y rellenos, el beque y poco más. No voy a hacer más planos de momento, prefiero actualizarlos a modelo hecho.
Muchas gracias a todos por vuestra atención así como por la ayuda que me habéis prestado sin la cual nunca hubiera terminado los planos iniciales.
Saludos cordiales.
Los cambios son muy pequeños, mis amigos dicen que no se ven, y de hecho hay muchas piezas intercambiables entre ambos modelos, pero los hay.
Los planos de marzo de 2013 son utilizables, se pueden mejorar con la incorporación de algunos detalles del nuevo modelo del que solo hay plano de formas y alzados, así como cuadernas de contrachapado, falsa quilla y rellenos, el beque y poco más. No voy a hacer más planos de momento, prefiero actualizarlos a modelo hecho.
Muchas gracias a todos por vuestra atención así como por la ayuda que me habéis prestado sin la cual nunca hubiera terminado los planos iniciales.
Saludos cordiales.
MILOS
Tripulante
Yo tengo los planos de Descubierta. Estos tuvo la amabilidad de regalarmelos Leopoldo Gareche. Es miembro de modelismonaval.
Quien quiera una copia de ellos se los envio.Si los que me leen son varios, yo se los enviaré a uno y este los repartira a otro y asi sucesivamente.
Yo tambien soy miembro de Modelismonaval y por el nombre de MILOS, podreis poneros en contacto conmigo.
Quien quiera una copia de ellos se los envio.Si los que me leen son varios, yo se los enviaré a uno y este los repartira a otro y asi sucesivamente.
Yo tambien soy miembro de Modelismonaval y por el nombre de MILOS, podreis poneros en contacto conmigo.
A parte de hacer otra versión del plano con distinta caja de cuadernas, en los planos generales hay algunas pequeñas modificaciones que incorporaré a los planos finales si los hago, si alguien estuviera interesado procuraré aclarar lo que sea.
Saludos
Saludos
Este hilo está perdido pero no ha sido totalmente inútil puesto que tres modelos están en ejecución o terminados por estos planos
Después de ocho años parado sin saber qué hacer con este casco, se lo ha llevado un forero con intención de terminarlo. Me ha dado un alegrón.
Miguel__Angel
Habitual
Me alegro de leerte, Leopoldo, aunque últimamente no frecuento mucho el foro.
¿Sería posible poner alguna foto de cómo has dejado tu Descubierta?
Cómo siempre, aprovecho la ocasión para agradecerte tu ayuda en la confección de mi Atrevida, gracias a tus planos.
Continúo siguiendo tu trabajo a través del Trinidad de Liberto.
Un abrazo
¿Sería posible poner alguna foto de cómo has dejado tu Descubierta?
Cómo siempre, aprovecho la ocasión para agradecerte tu ayuda en la confección de mi Atrevida, gracias a tus planos.
Continúo siguiendo tu trabajo a través del Trinidad de Liberto.
Un abrazo
Hola Miguel Angel, me alegro de saber de tí.
La Descubierta fué con un aparejo provisional a Rochefort en 2018, puedes ver fotos en el hilo que está en " corbetas descubierta y atrevida, como no tenía ganas de desmontar el aparejo lo iba dejando y el otro día se la regalé a un sobrina navegante a la que le importó tres churros que el aparejo fuera provisional, está embalada y el viernes se la llevan. La Atrevida se la regalé a Gonzalva , estaba el casco hecho sin los jardines ni el beque pero tiene toda la arboladura y velamen.
Luego hice el Borinquen, laud de recreo que está en modelos navegables y finalmente el jabeque cuyo hilo está en modelos sobre planos y ha sido un modelo fácil y de muy buen ver.
Ahora estoy con los planos del navío Glorioso
Un abrazo
Lp
La Descubierta fué con un aparejo provisional a Rochefort en 2018, puedes ver fotos en el hilo que está en " corbetas descubierta y atrevida, como no tenía ganas de desmontar el aparejo lo iba dejando y el otro día se la regalé a un sobrina navegante a la que le importó tres churros que el aparejo fuera provisional, está embalada y el viernes se la llevan. La Atrevida se la regalé a Gonzalva , estaba el casco hecho sin los jardines ni el beque pero tiene toda la arboladura y velamen.
Luego hice el Borinquen, laud de recreo que está en modelos navegables y finalmente el jabeque cuyo hilo está en modelos sobre planos y ha sido un modelo fácil y de muy buen ver.
Ahora estoy con los planos del navío Glorioso
Un abrazo
Lp
Grumete_Joaquin
Tripulante
- Mensajes
- 23
- Puntos
- 1
Que maravilla, poder disfrutar con la investigación que se hizo después de tantísimos años, más de 12. Y me lo he pasado como un niño chico el día de reyes.
Que grandeza.
Ufffff
Enhorabuena a todos los participantes en esta investigación.
Enhorabuena [mention id="20355" color="#00AA00"]@Leopoldofran[/mention]
muchas gracias.
Que grandeza.
Ufffff
Enhorabuena a todos los participantes en esta investigación.
Enhorabuena [mention id="20355" color="#00AA00"]@Leopoldofran[/mention]
muchas gracias.
