el rey del misisipi

[zapalobaco]

borrado por editado erróneamente y repetido.



[maurys]

Que tal Gerardo, hacia tiempo que no pasaba por tu hilo, veo que has estado avanzando muchisimo, claro como habias prometido una vez, bueno te comento que lo veo muy lindo al barquito, o tendria que decir barcaso, creo que no le debe faltar mucho, en fin te mando un abrazo y un saludo.
Haber si yo retomo mi nepo¡

Saludos



[gerardo navarro]

............................. sacare bien a que escala me quedo, ya que como tuve que ampliar planos que estaban en 1:50, no he podido determinar bien la escala pero creo que quedara entre 1:130 a 1:145 ....

A ver Gerardo, aquí manifiestas un confusión importante. Si real mente tenias los planos a escala 1:50 y los ampliaste, la escala resultante será menor, repito, menor, que la original. En la relación de escalas un número menor, significa un tamaño mayor.
Si primero estaban a 1:50 y los amplias, por ejemplo al doble, la escala resultante será 1:25. Así que la escala final será mayor que la de origen. Una escala 1: 50 quiere decir que 1 cm del modelo corresponden a 50 cm en la realidad.
¿El modelo que estás haciendo, mide más o menos que el de los planos originales?

si estoy algo confundido con eso, los planos estan en 1:50 y al ampliarlo me dieron estas medidas del barco, eslora me quedo en 1 metro 58 centimetros y manga 45 cm, lo alto no lo he determinado ya que no he montado chimeneas principales....

por eso creo que voy a tener que sacarla por la formula, pero no se mu bien como hacerlo, creo que hay que tener las medidas del barco original (no las he conseguido voy hacerlo) y luego con estas medidas que quedo el mio, como que se divide o se que se hace un a operacion matematica y resulta la escala........ si tenes idea que creo que si y mepodes hacer el favor de ayudarme a sacar la escala de agradezco y asi ya queda determinada d una vez por toda.

gracias y hasta luego....



[gerardo navarro]

Que tal Gerardo, hacia tiempo que no pasaba por tu hilo, veo que has estado avanzando muchisimo, claro como habias prometido una vez, bueno te comento que lo veo muy lindo al barquito, o tendria que decir barcaso, creo que no le debe faltar mucho, en fin te mando un abrazo y un saludo.
Haber si yo retomo mi nepo¡

Saludos

hola amigo, si tenes olvidado a tu nepo y tambien te he esta quedando muy bonito...

saludos...



[cgaso]

se esta quedando un trabajo fino ,fino .enhorabuena


saludos



[zapalobaco]

si estoy algo confundido con eso, los planos estan en 1:50 y al ampliarlo me dieron estas medidas del barco, eslora me quedo en 1 metro 58 centimetros y manga 45 cm, lo alto no lo he determinado ya que no he montado chimeneas principales....
....

Dinos cuanto hace el barco en los planos a escala 1/50, y después dime cuanto hace en la realidad.
Solo una medida, la eslora y, naturalmente la misma en ambos casos.
Te diremos la escala actual enseguida.

Si ahora tu modelo hace 1,58 metros, y realmente lo estuvieses haciendo a escala 1/150, el barco real hubiese medido 237 metros de eslora........................



[gerardo navarro]

zapalobaco

bueno ya aclare unas dudas, los planos estan:

Eslora: 660 mm
escala es: 1/80

y mi modelo mide:

Eslora: 1580 mm
escala es:

Nota: estaba confundido con la escala del plano es 1/80, y llame donde me lo ampliaron y no se acuerdan a cuanto, pero creo que fue casi dos veces y media el tamaño que agrandaron en relacion a los originales... 1/80 multipicado por casi 2.4 je je je

creo que con esto datos me podes ayudar.... gracias...

un abrazo



[gerardo navarro]

Coloque unos especies de uñas (cuando la cabeza no me da no me da no consegui la palabra para nombrarlos) bueno la idea es que las patas de las escaleras queden encajadas en la cubierta para que asi no se esten despegando al movilizarse el barco ya que quedo muy pesado....

esto lo hice en las tres escaleras.......



[gerardo navarro]

otras generales de la escaleras encajadas en cubierta y empiezo a abrir orificios para encajar los pilarotes a la cubierta...



[gerardo navarro]

fijando los pilarotes, van a quedar en sus ambos extremos sostenidos con un pasador de madera mas o menos 2cm, para evitar que se despeguen con facilidad...



[gerardo navarro]

para no confundirnos resumo, prense la parte superior de los pilarotes de la primera cubierta al techo o lo que es la segunda cubierta, hay me quedo fijos ya los la parte inferior de los pilarotes de la segunda cubierta (pasajeros), luego coloque la tercera cubierta y fije pasadores de la parte superior de los pilarotes de la segunda, quedando ya los soportes para encajar los pilarotes cortos que formaran las barandales de la tercera cubierta....... parece un zancocho de letras, pero viendo las fotos sabran entender que se hizo hoy................

seguiremos mañana................



[zapalobaco]

zapalobaco

bueno ya aclare unas dudas, los planos estan:

Eslora: 660 mm
escala es: 1/80

y mi modelo mide:

Eslora: 1580 mm
escala es:

Nota: estaba confundido con la escala del plano es 1/80, y llame donde me lo ampliaron y no se acuerdan a cuanto, pero creo que fue casi dos veces y media el tamaño que agrandaron en relacion a los originales... 1/80 multipicado por casi 2.4 je je je

creo que con esto datos me podes ayudar.... gracias...

un abrazo

Si los planos tenían una eslora de 660 mm y estaban a 1/80.
La eslora del barco en la realidad sería sería: 660 x 80 = 52.800 mm , es decir 52,8 metros.

Si el barco real mide 52.800 mm y el modelo que haces 1.580,
La escala a la que trabas es: 52.800 / 1.580 = 33,4177, es decir escala 1/33,4, redondeando puedes decir que la escala es 1/33

Saludos, Zapalobaco



[zapalobaco]

error al editar.



[gerardo navarro]

error al editar.

gracias amigo, esa es la escala, entonces real, 1/33 aunque tengo que buscar cuanto media el barco en sus tiempo para verificar si tuve algun error o no, con lo que me explicaste...


hasta luego y gracias, eres un duro para los numeros, yo si para la matematica soy la mata de la brutalidad.... je je je


un gran abrazo



[gerardo navarro]

en efecto, en sus tiempos sus esloras oscilaban entre 50 y 60 mts, transportando 350 toneladas (me parece mucho)... y llevaban entre 25 a 30 pasajeros......................


fue lo que pude conseguir, si alguien tiene mas enlaces donde se pueda leer mas al respecto, podes hacer el favor de colocarlos asi nos documentamos mas al respecto................

saludos...........



[gerardo navarro]

hoy termine de fijar a cubierta con las cuñas o pasadores los pilarotes que faltaban, e hice una reparacion, sin desmontar se quitan los pasantes y se remplazan el pilarote defectuoso, como en los barcos de verdad ja ja ja....

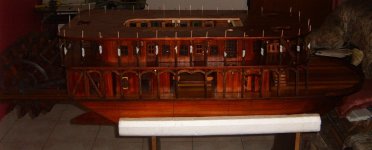

dejo primeras fotos...............



[gerardo navarro]

corte y coloque los pasamanos en barilla de bronce utilizada para soldadura.... estan presentados solamente sin fijar aun, y falta retocarlos y enderezar un poco.......... dejo fotos............



[gerardo navarro]

ultimas fotos de como se veran los pasamanos de varilla de las escalas....


mañana seguiremos con el trabajo



[matiasfcruz]

Ahora te pintas las uñas de negro?

jaja..es un chiste Gerardo..este misi te esta quedando de pelicula :wink:
