Planos de un ganguil que estan restaurando en Bilbao

Joaquin Yarza · Mensaje por **Joaquin Yarza** » Sab Jun 09, 2007 3:12 pm

Juan Mari, un amigo de Bilbao me envía este enlace donde vienen los planos para hacer la construcción numero 1 de los astilleros Euskalduna.
Creo que la restauración la estan haciendo en el muelle del museo marítimo de Bilbao

http://www.fundacionpenascal.com/WebAto ... sIndex.htm

Es un buen proyecto para hacer el barco y meterle máquina de vapor ya que la documentación es completa.
Joaquin

victor · Mensaje por **victor** » Sab Jun 09, 2007 4:52 pm

Bonito barco y feliz iniciativa. Por cierto ¿qué es un ganguil?¿Qué transportaba que lleva cantaras en lugar de bodegas?

Joaquin Yarza · Mensaje por **Joaquin Yarza** » Sab Jun 09, 2007 5:22 pm

Los ganguiles son auxiliares de las dragas. Se le mete la arena o piedras en la bodega y el ganguil las lleva a otro sitio para echarla. Tienen unas compuertas en el fondo de cada bodega.
Joaquin

Joaquin Yarza · Mensaje por **Joaquin Yarza** » Sab Jun 09, 2007 5:53 pm

Lo de cantara no se a que se debe, pero en el hidria y el roberto tambien le llaman cantara en vez de bodega.

victor · Mensaje por **victor** » Sab Jun 09, 2007 7:40 pm

En los aljibes parece mas lógico. En el transporte de áridos parece mas raro. Ya vi la compuerta en el plano, pero no me imaginaba para que era. Un barco original, desde luego.

LuisQ · Mensaje por **LuisQ** » Sab Jun 09, 2007 8:17 pm

Admin escribió:
http://www.fundacionpenascal.com/WebAto ... sIndex.htm

¡Qué casualidad! Yo tengo en mi FTP la colección completa de planos pues nosotros se la preparamos partiendo de la documentación antigua que estaba bastante deteriorada. Tengo gran amistad con el responsable de la Fundación Peñascal, con el que incluso hice años un viaje a Alemania. El me pidió que le preparara los planos. Aún no los he visto pero supongo que son los mismos que yo le digitalicé. Yo tengo 20 planos del Ganguil San José.

Le voy a llamar a mi amigo Juan para que me enseñe lo que está haciendo. En su día, en junio de 2005 hicimos el trabajo, yo no estaba interesado en el vapor así que no presté mucha atención.

Edito, me parece que me he colado, los planos que yo conservo son los del Ganguil San José y lo que están haciendo es el Ganguil Portu, o sea que hay algo que no coincide. Investigaré

Joaquin Yarza · Mensaje por **Joaquin Yarza** » Sab Jun 09, 2007 8:36 pm

El San Jose es Ingles y el Portu se hizo copiando a este. Son gemelos

Me interesan mucho esos planos, dime la dirección para bajarlos

LuisQ · Mensaje por **LuisQ** » Sab Jun 09, 2007 8:49 pm

Admin escribió:El San Jose es Ingles y el Portu se hizo copiando a este. Son gemelos

Me interesan mucho esos planos, dime la dirección para bajarlos

Te he mandado un post

Gabarra · Mensaje por **Gabarra** » Mié Ene 11, 2012 6:15 pm

Hola buenas.
¿Alguien llego a construir este ganguil?
Es uno de los que estan expuestos en el exterior del museo maritimo de Bilbo.
La verdad que es un barco que llama la atencion.
Saludos

araola · Mensaje por **araola** » Mié Ene 11, 2012 9:10 pm

Joaquín, en Ferrol había varios barcos de este tipo, pero aquí se le llamaban Bois da moida, se utilizaban lo mismo para dragar arena para la construcción, como para transportar carbón para los barcos de guerra, mi abuela, viuda con tres hijos se apuntaba en lo que se llamaba la colla para cargar los barcos desde estés Bois con paxes cargaban el carbón.
Como tenían muy poca maquina, cuando estaban cargados aprovechaban que subía la marea para hacer la entrada y salían con la bajada de la marea.

gerardo navarro · Mensaje por **gerardo navarro** » Mar Ene 17, 2012 3:58 pm

Admin escribió:Juan Mari, un amigo de Bilbao me envía este enlace donde vienen los planos para hacer la construcción numero 1 de los astilleros Euskalduna.
Creo que la restauración la estan haciendo en el muelle del museo marítimo de Bilbao

http://www.fundacionpenascal.com/WebAto" onclick="window.open(this.href);return false; ... sIndex.htm

Es un buen proyecto para hacer el barco y meterle máquina de vapor ya que la documentación es completa.
Joaquin

haf no me abre el enlace dice que error de pagina, que puedo hacer..

Saludos..

Jomenu · Mensaje por **Jomenu** » Lun Dic 29, 2014 5:10 pm

Yo también estoy interesado en hacer una maqueta del Portu que vi en el Museo de Bilbao. No puedo abrir ningun enlace de los que hay aqui en este "hilo" para obtener mas información del Portu. ¿me podriais ayudar en conseguir mas informacion del Portu.
Pienso hacer a partir del casco del remolcador Sanson ya que la popa y la proa son muy parecidas, la eslora del Sanson es de 30,8m y la del Portu 39m por lo cual me tocara alargar la zona central siguiendo la escala de 1:50
Gracias por adelantado por vuestra ayuda
JOMENU

Genaro Miranda · Mié Dic 31, 2014 11:35 pm

Muy interesante pero no los abre en pagina.......saludos!!! feliz ano 2015!! barco nuevo!!

Jomenu · Mensaje por **Jomenu** » Jue Ene 01, 2015 11:35 am

Me gustaría saber como son las compuertas del fondo del casco por donde se descargan las cantaras. Es un detalle necesario antes de empezar a construir el casco.

Jomenu · Mensaje por **Jomenu** » Jue Ene 01, 2015 2:07 pm

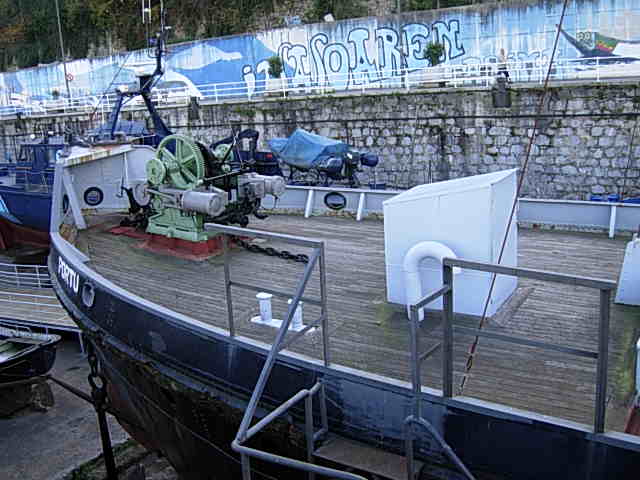

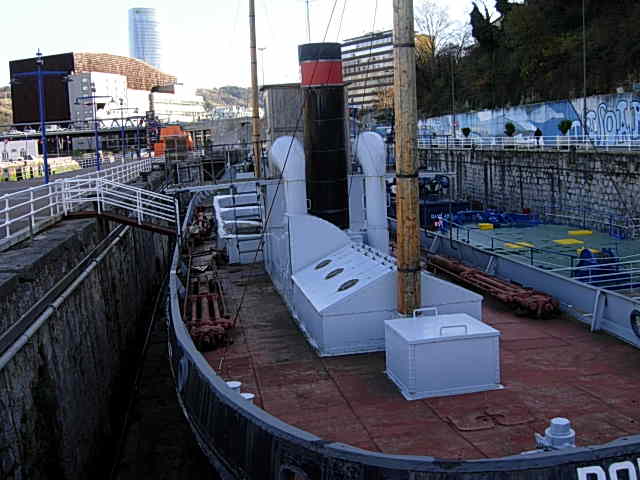

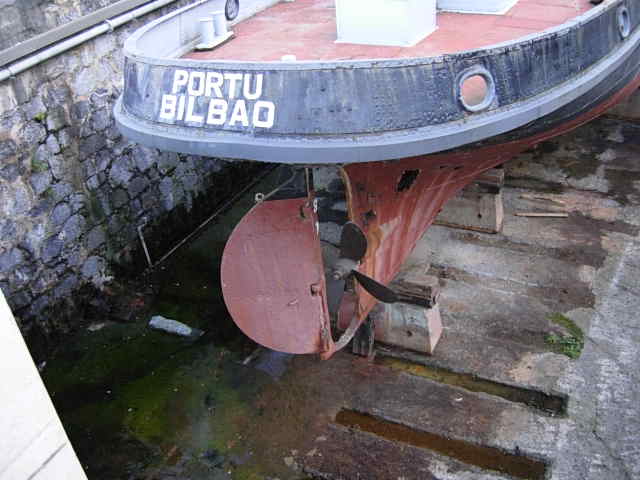

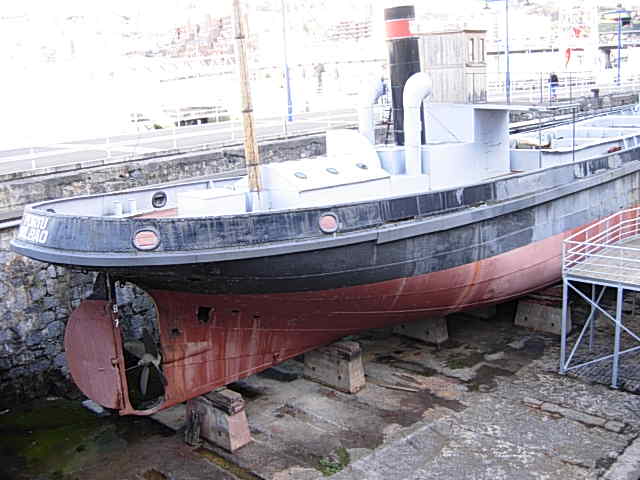

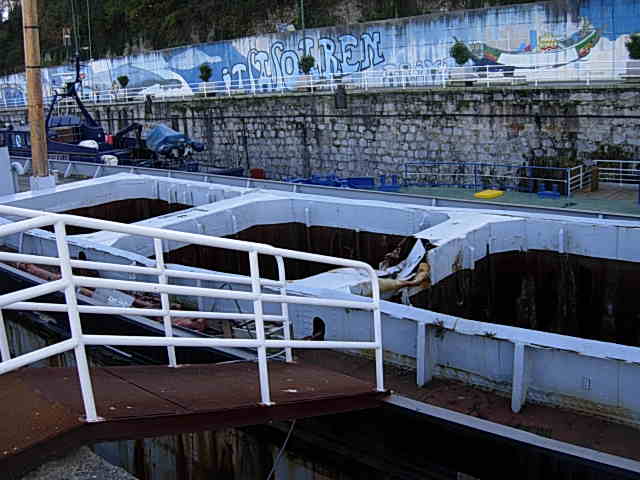

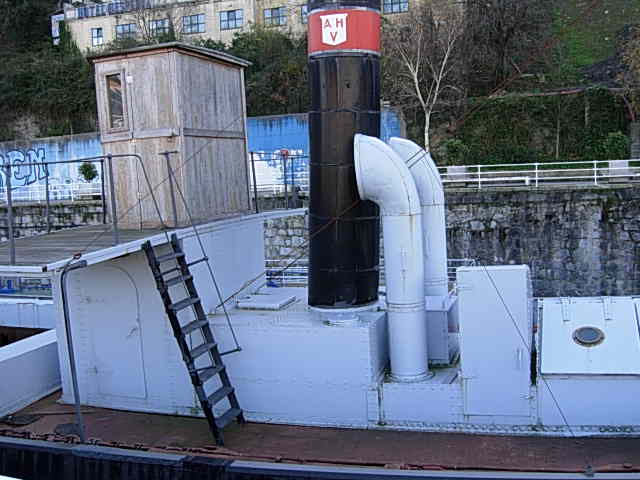

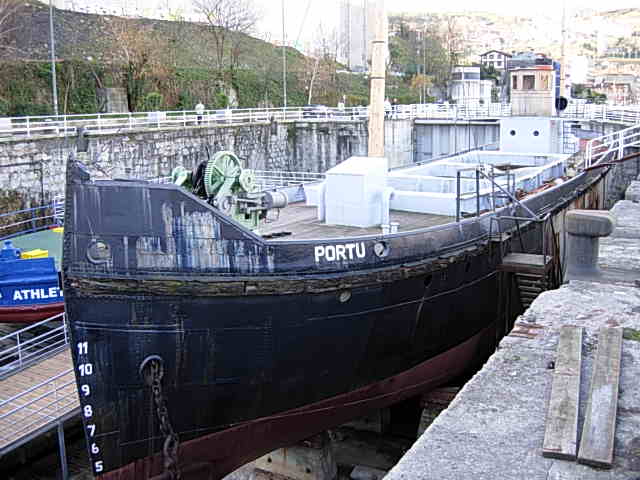

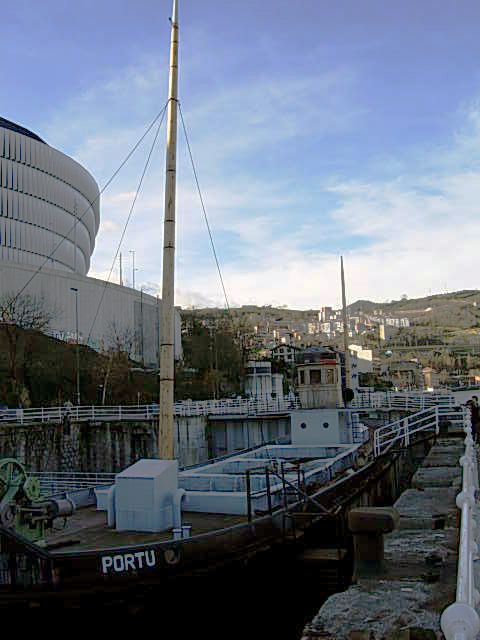

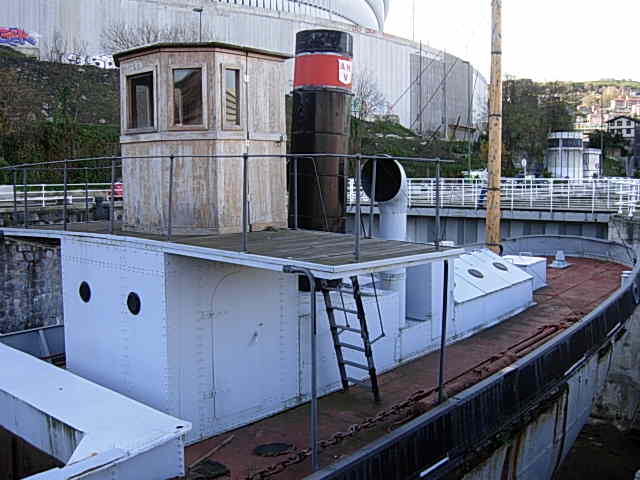

Adjunto unas fotos que saque del ganguil Portu en el Museo Marítimo de Bilbao en diciembre del 2013 para compartir. Agradecería que alguien que tenga fotos del Portu las añada al foro para poder ver los detalles.
Gracias por adelantado y feliz año 2015
