Un gran saludo a todos, he estado un poco alejado del modelismo naval y ahora pretendo reintegrarme.
Quisiera solicitar ayudar, he visto modelismo de barcos por la mitad, esa técnica tiene algún nombre específico, ¿ donde podré encontrar información en el foro ?
Un gran abrazo.
Juan Marcos

[Bluenose]

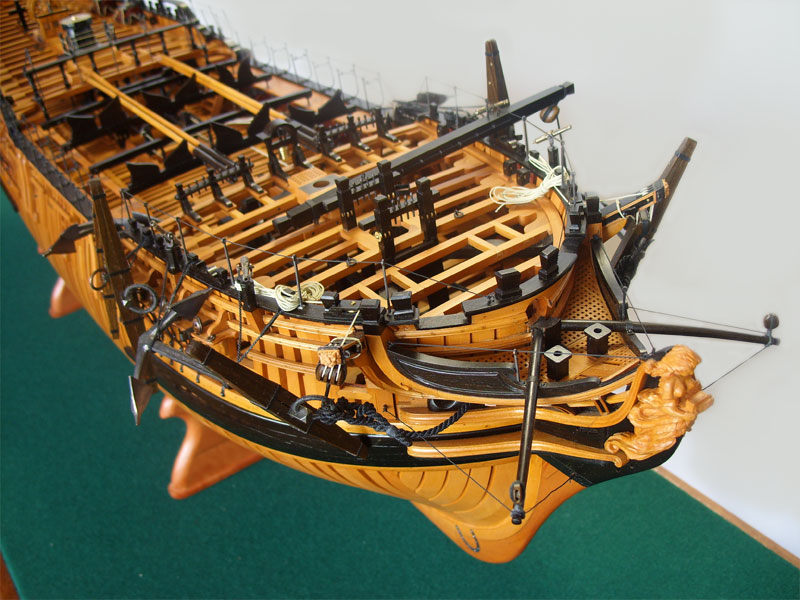

Buenas noches Juan, si te refieres a lo que te muestro aquí, es una variedad del modelismo de arsenal denominado “Enramada”.

En este link del foro tienes de todo:
http://www.modelismonaval.com/foro/viewforum.php?f=57

Un saludo
Jaime

[juazuni]

Buenas noches Juan, si te refieres a lo que te muestro aquí, es una variedad del modelismo de arsenal denominado “Enramada”.

En este link del foro tienes de todo:
http://www.modelismonaval.com/foro/viewforum.php?f=57

Un saludo
Jaime

Gracias por tu respuesta Jaime, no es precisamente eso, es el barco solo la mitad a lo largo puesto sobre una madera.
Saludos

[araola]

Hola
Te refieres a esto ???

[Bluenose]

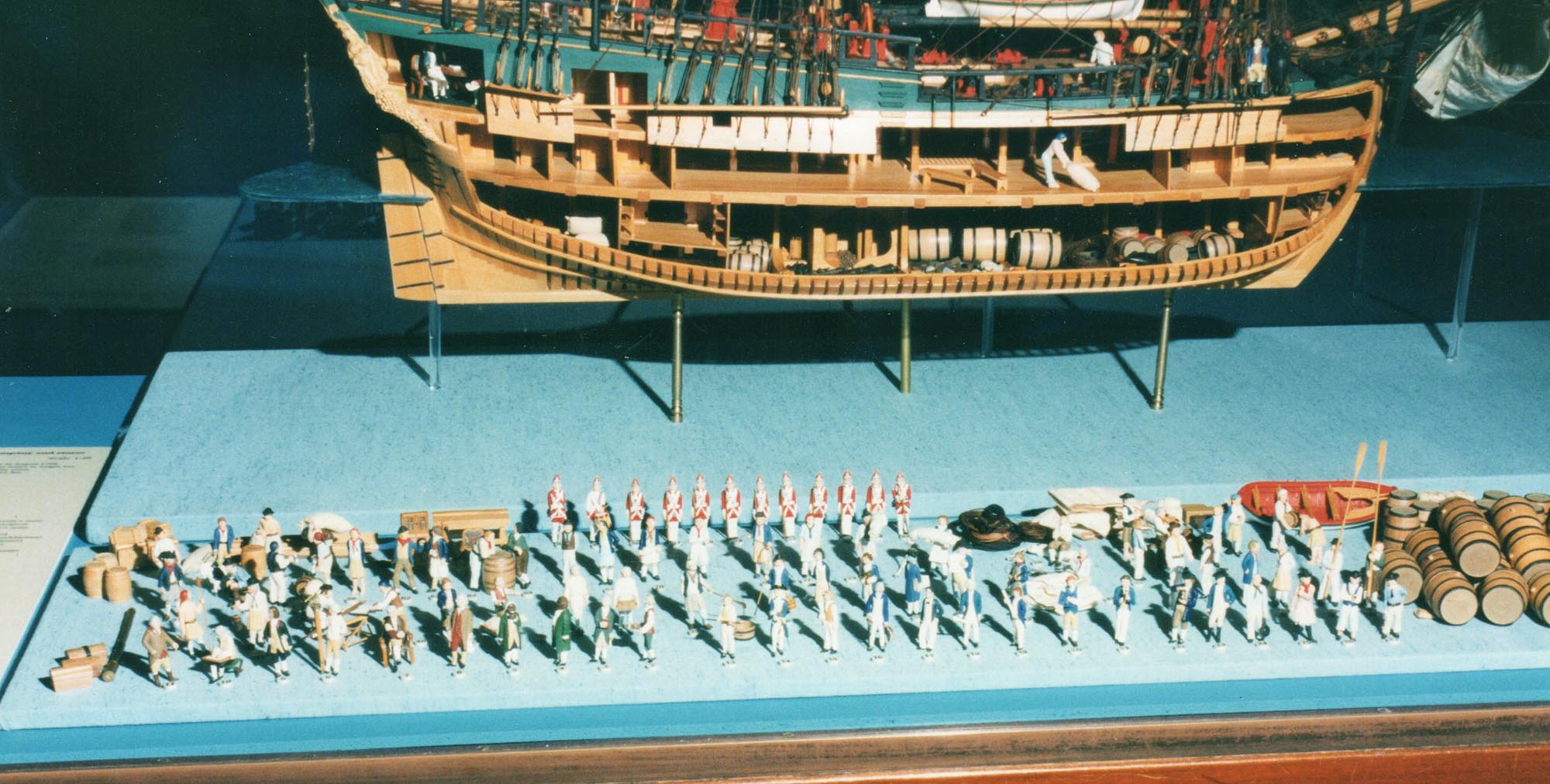

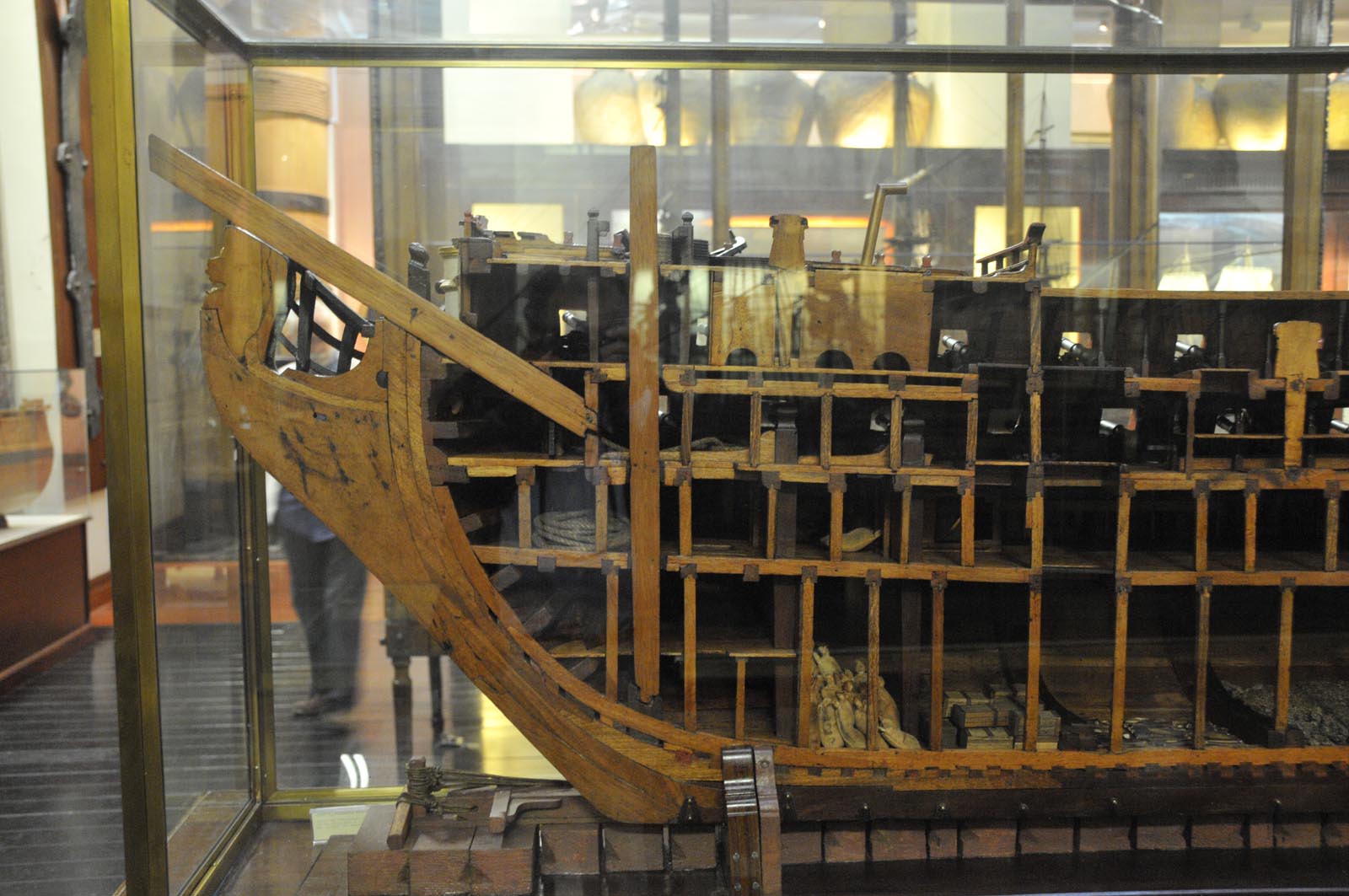

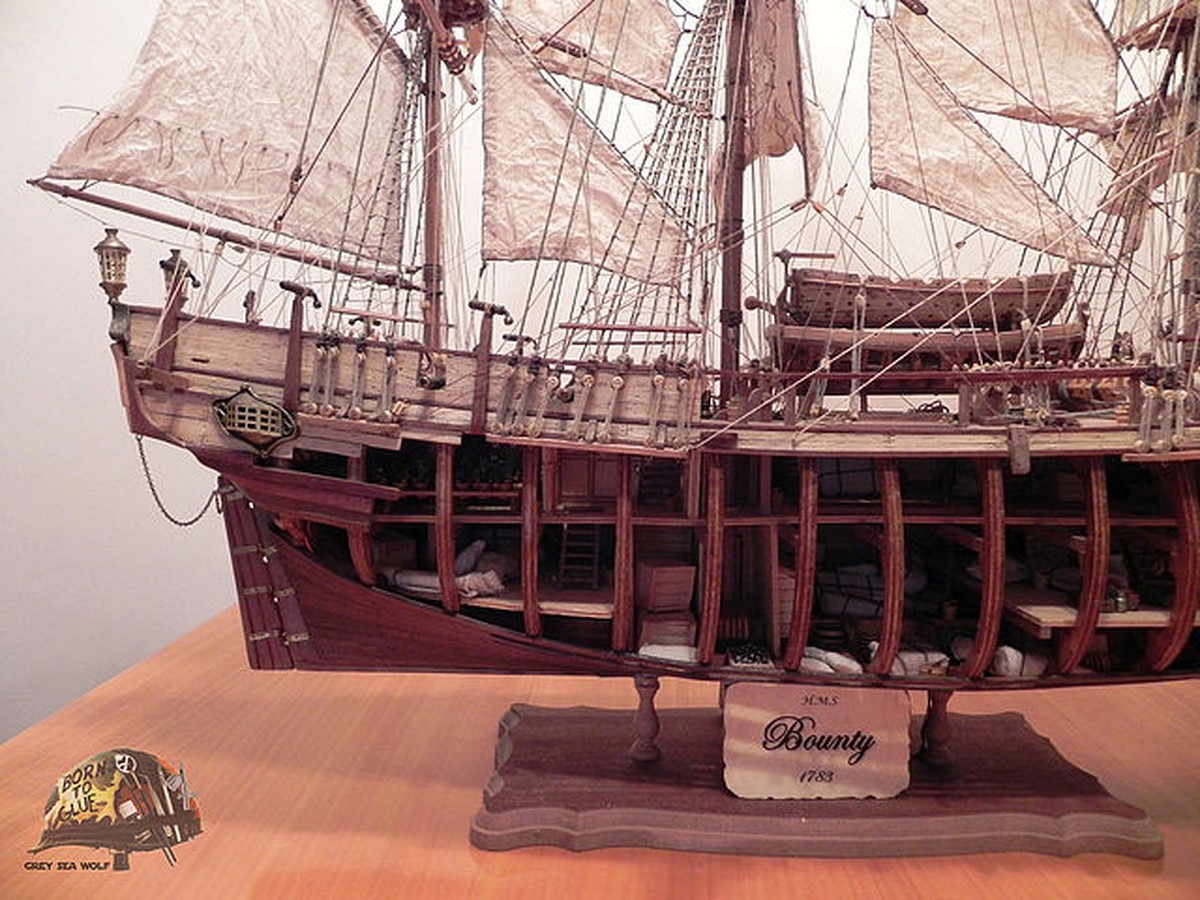

Esto es un kit con el costado abierto para apreciar el interior. Hay varios en el mercado.

Schrader está haciendo uno ahora:

http://www.modelismonaval.com/foro/view ... 22&t=15344

Un saludo
Jaime

[cuartara]

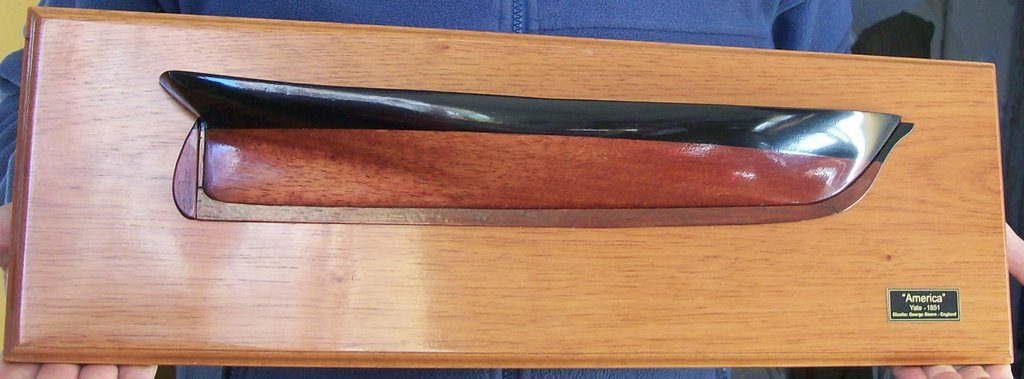

¿Te refieres a los medio-cascos montados sobre metopa?
¿Algo así?

Saludos,

Javier

[Leopoldofran]

ESto parece el juego de las adivinanzas. Al que acierte le regalo un útil de modelista.

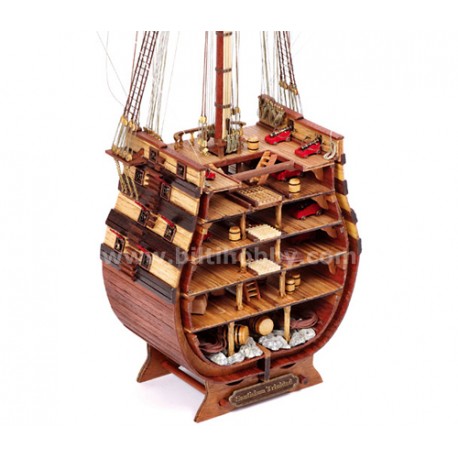

¿ Es esto?
Saludos

[juazuni]

¿Te refieres a los medio-cascos montados sobre metopa?
¿Algo así?

Saludos,

Javier

Exacto, esto es lo que me refería.
Tienes información donde encontrar información ?
Gracias Javier

[Bluenose]

Premio para el caballero!!!!

Ha estado divertido

[araola]

Acertó Cuartara, no lo tenía fácil la verdad.

[cuartara]

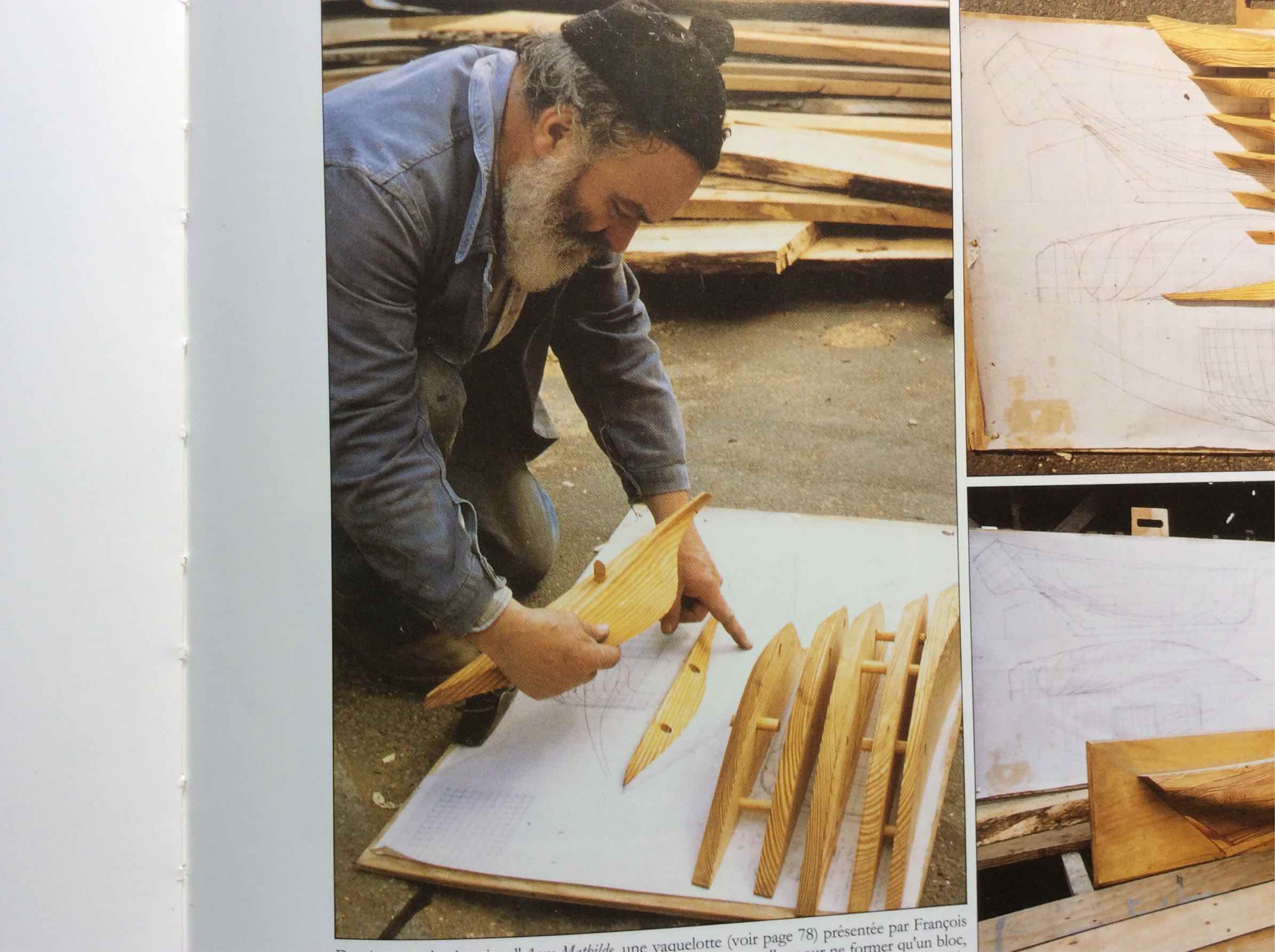

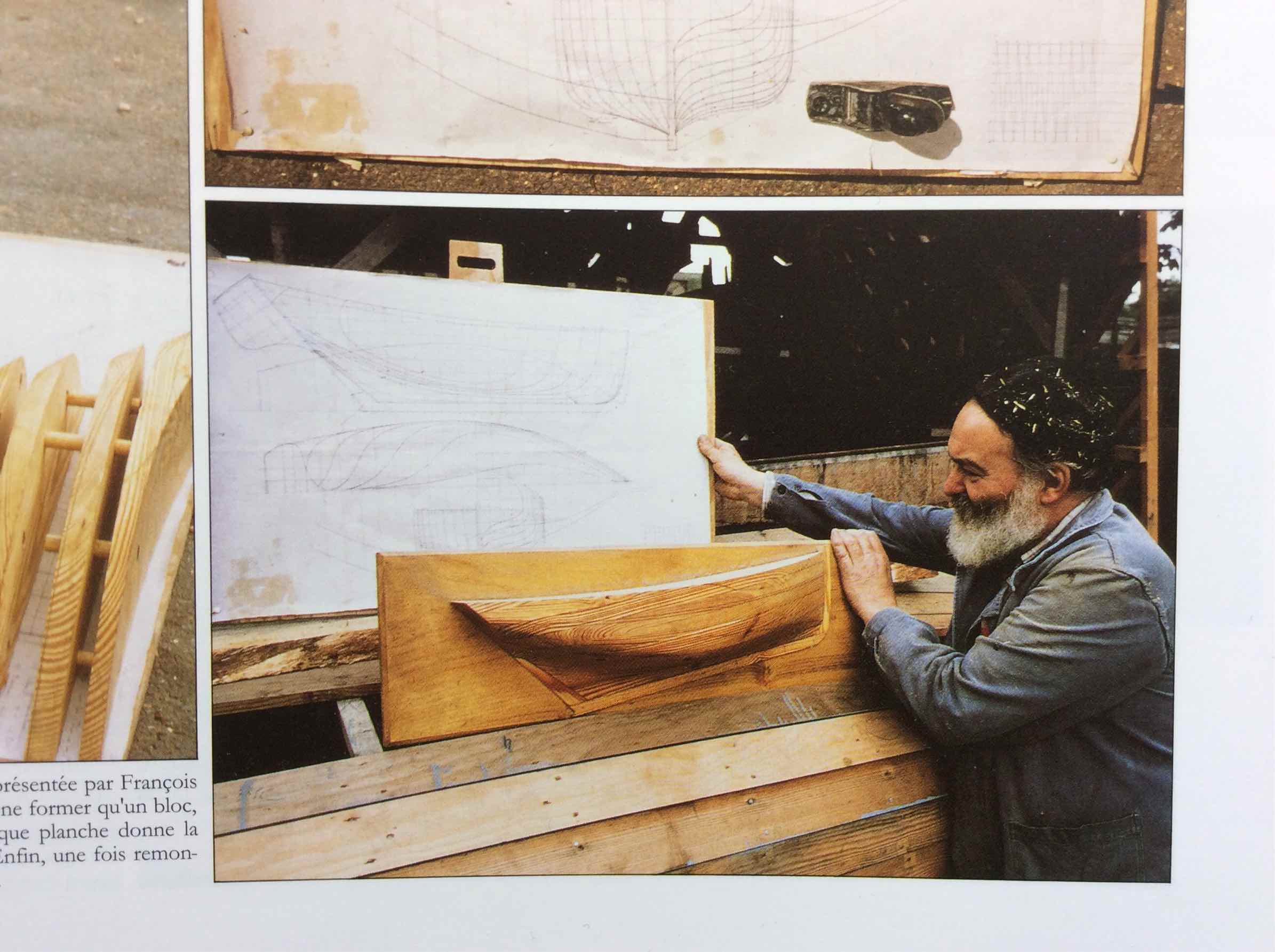

Para la construcción de un medio-casco el sistema generalmente empleado es el llamado “pan y mantequilla”: a partir de un plano de formas del casco que queremos reproducir que tendrá dibujadas las líneas de agua (cortes longitudinales del casco, normalmente paralelos a la línea de flotación) recortamos en una plancha de madera o contrachapado cada una de las secciones que delimitan dichas marcas de agua, cortando desde la línea de crujía solamente la mitad correspondiente al medio-casco que queremos hacer. Hay que tener cuidado con que el grosor de la plancha utilizada coincida con la altura existente entre las distintas líneas de agua.
Después montamos en el orden correspondiente las secciones recortadas, con lo que obtendremos en bruto y con escalones la forma buscada.

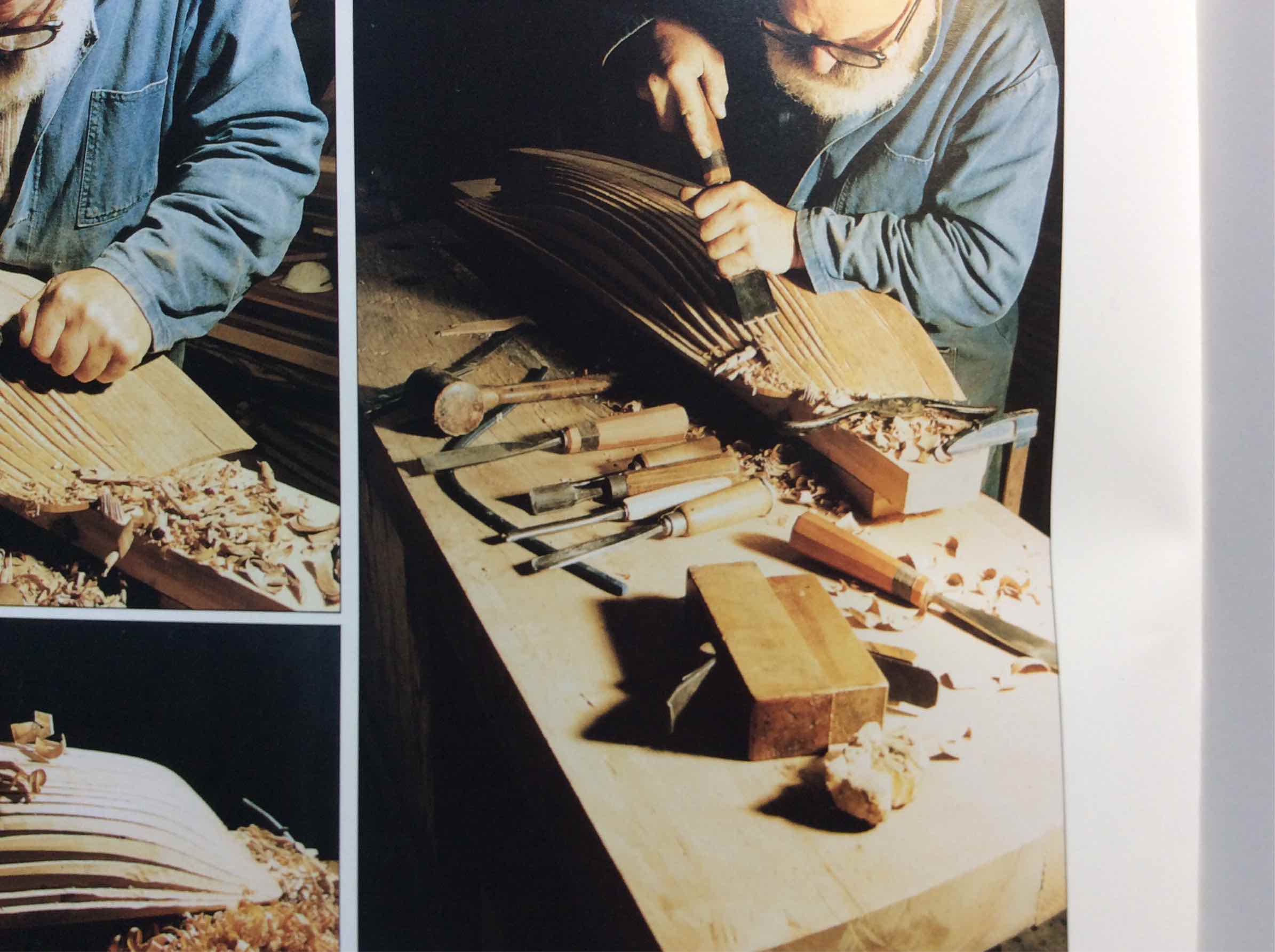

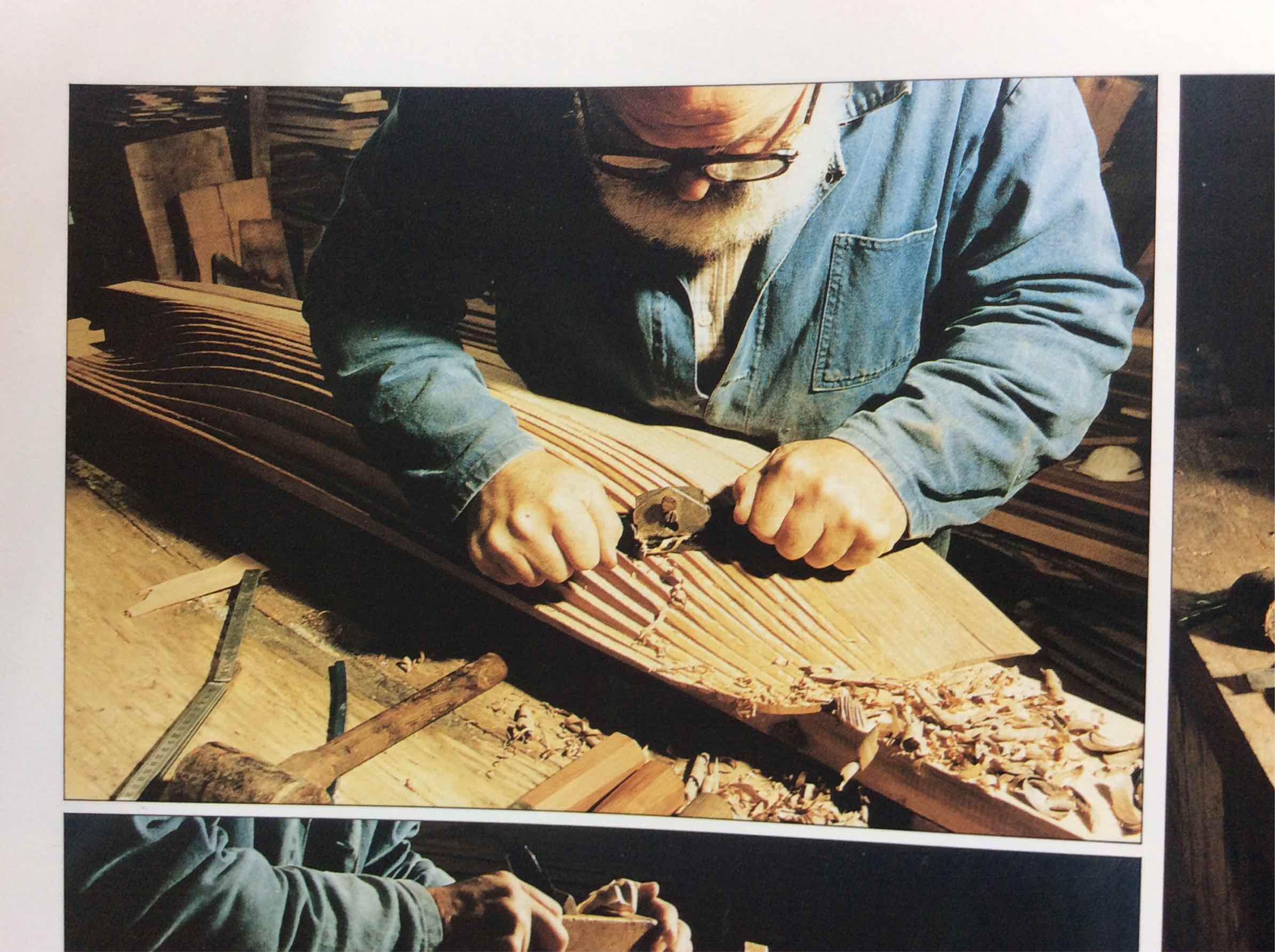

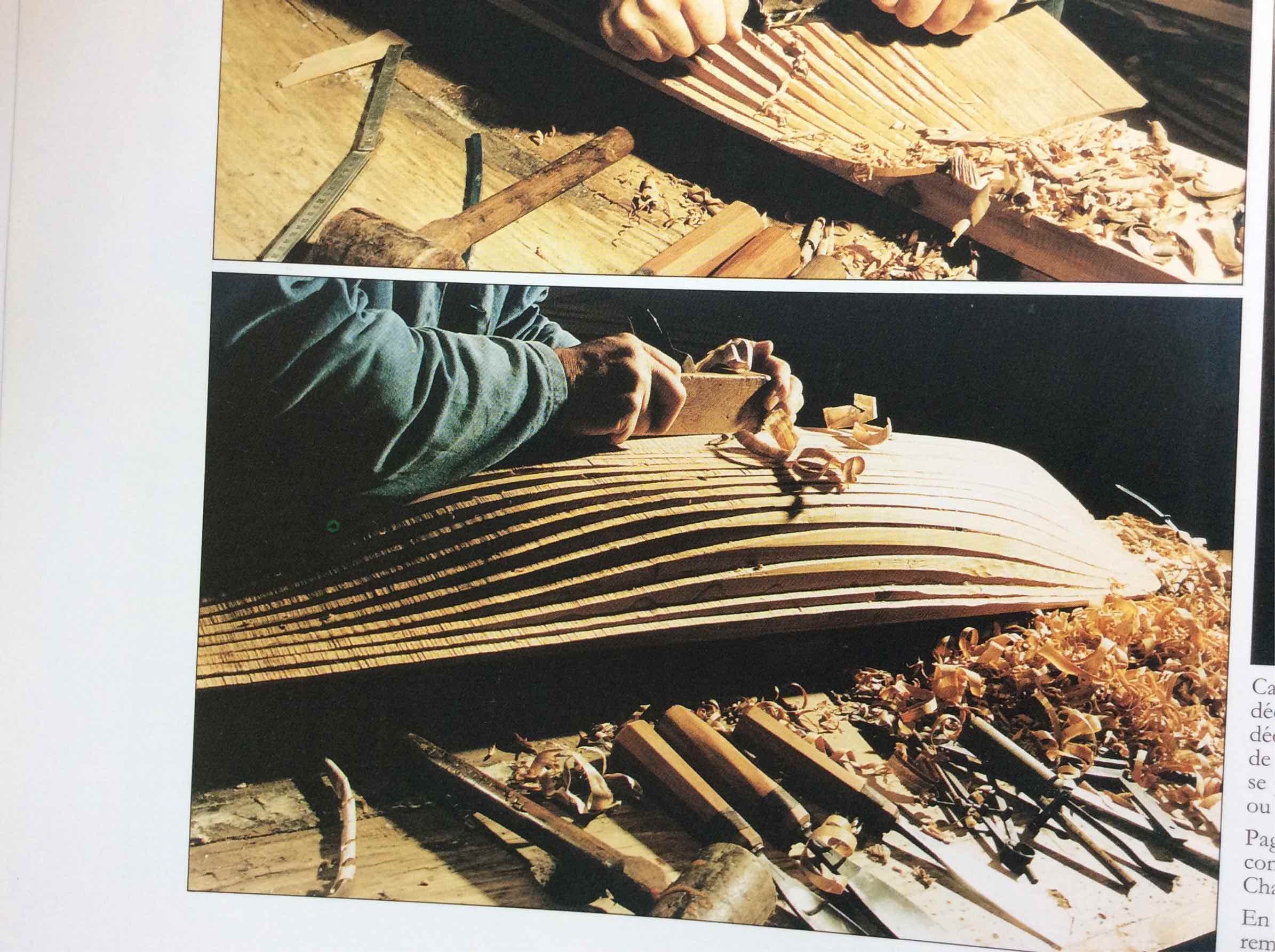

Luego vamos conformando el medio-casco desbastando esta forma en bruto con formón o gubia, escofina, lima y lija hasta obtener el medio-casco que queremos con el terminado que nos apetezca: barnizado, lacado o pintado.
Pongo algunas fotos que creo que te ayudarán a entender el proceso más que mis palabras.

Saludos,

Javier

[Leopoldofran]

Hola. Muy buena explicación Javier, eres un libro abierto.
A la próxima reunión te llevo el regalo prometido.
Saludos

[juazuni]

Excelente información, muchas gracias.
Comenzaré con un plano que tengo por ahi.
