San Juan Nepomuceno de AL
Re: San Juan Nepomuceno de AL

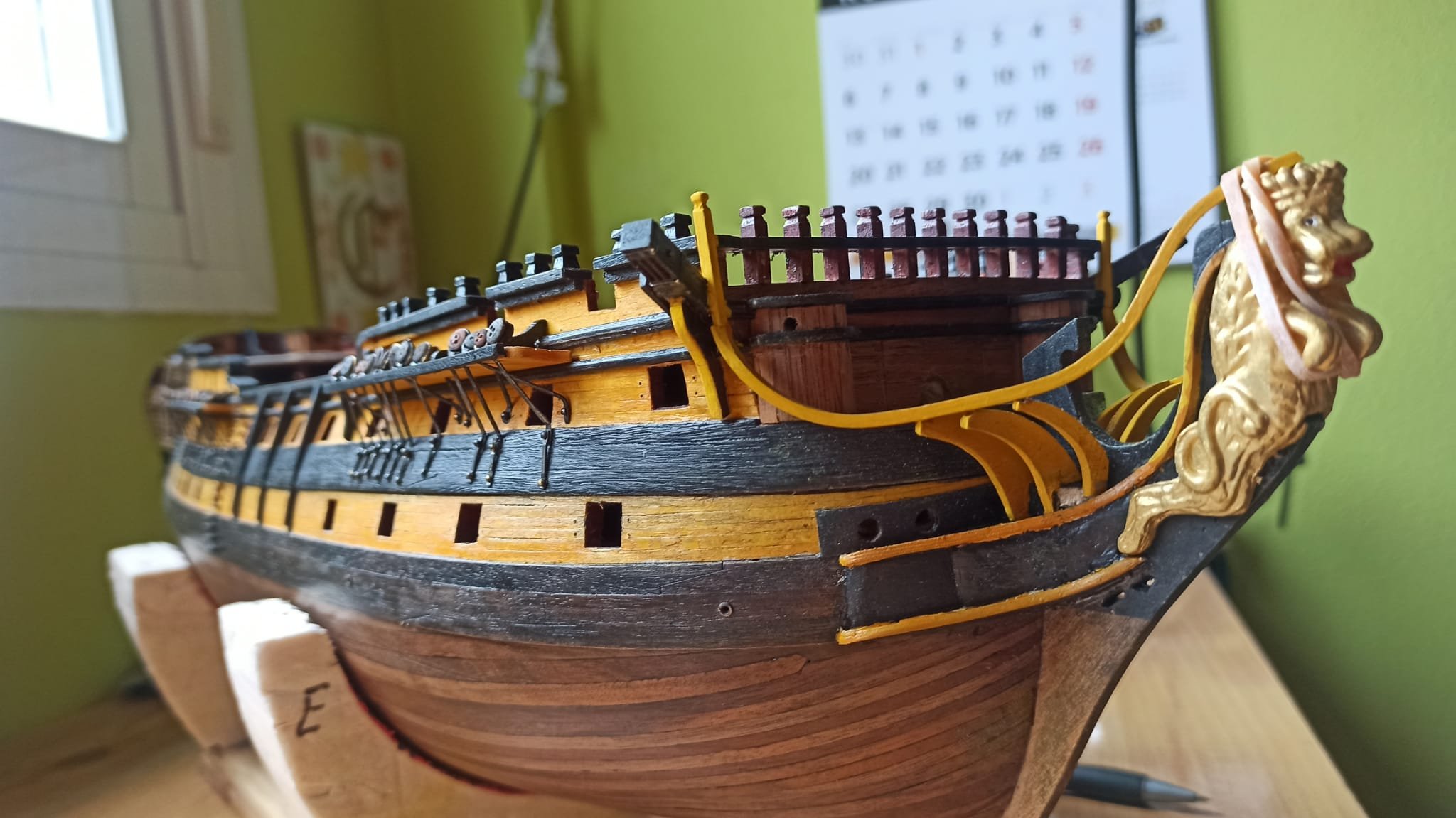

Ahora toca las Gambotas y los Brazales, que sinceramente tampoco me ha trastocado mucho, hice el primer brazal y con ese como referencia fuí haciendo las gambotas, eso sí, lento por que cada brazal son tablillas de 0´5 pegadas a un molde para darle la curvatura. No me voy a explayar, pues todo los métodos seguidos son ya conocidos de todos, ya que yo los he copiado de hilos de aquí, sigo flipando como puede el amigo Jean Marie hacer semejante detalle, y más después de decir @Leopoldofran que era su primer modelo, para alucinar, bravo...
Fallos hay por que lo sé, otra cosa es que los pase por alto!!
Fallos hay por que lo sé, otra cosa es que los pase por alto!!
- Adjuntos
-
- Empezamos con una fotocopia a escala 1:1 para sacar el molde, a el pego los listones y los aprieto con gomas elásticas
- Imagen de WhatsApp 2023-12-08 a las 15.03.43_4de43f53.jpg (115.95 KiB) Visto 478 veces
-
- Imagen de WhatsApp 2023-12-08 a las 15.03.43_6064acd1.jpg (99.32 KiB) Visto 478 veces
-
- Imagen de WhatsApp 2023-12-08 a las 15.03.42_95854b5a.jpg (101.84 KiB) Visto 478 veces
-
- Imagen de WhatsApp 2023-12-08 a las 15.03.42_a367708e.jpg (114.07 KiB) Visto 478 veces
-
- Sigo con ellas, dejando un hueco entre ellas, el molde lo hago con cartulina, ajusto al brazal y luego lo paso a contrachapado de 1mm de 5 capas, por cierto, lo guardo como oro en paño, no he vuelto a encontrar de esa calidad.
- Imagen de WhatsApp 2023-12-08 a las 15.02.25_99b0daa3.jpg (104.08 KiB) Visto 478 veces
Última edición por crisjaca el Mié Ene 03, 2024 11:21 am, editado 1 vez en total.
Re: San Juan Nepomuceno de AL
Y seguimos con más fotos que no me dejo por antes, y acabar con los brazales, y pegar la parte trasera de los retretes de tropa, es el siguiente paso.
- Adjuntos
-
- Imagen de WhatsApp 2023-12-08 a las 15.02.25_5be56406.jpg (99.61 KiB) Visto 476 veces
-
- deberia haber medido la distancia y haberlos hecho equidistantes verdad...ya, bueno, a veces soy un brozas
- Imagen de WhatsApp 2023-12-08 a las 15.02.25_46c86688.jpg (234.18 KiB) Visto 476 veces
-
- Imagen de WhatsApp 2023-12-08 a las 15.02.23_23fe54b6.jpg (134.83 KiB) Visto 476 veces
-
- Imagen de WhatsApp 2023-12-08 a las 15.02.24_d34a6003.jpg (113.14 KiB) Visto 476 veces
Re: San Juan Nepomuceno de AL
Como ya habreis visto en una foto, cambie el enjarretado de encima de la cocina y le he hecho macizo con la salida de chimeneas, que deberan ir con la entrada hacia proa? no lo tengo claro
Le faltara el refuerzo de chapa pero estoy esperando a la herramienta de clavetear para hacerlo bien.
Le faltara el refuerzo de chapa pero estoy esperando a la herramienta de clavetear para hacerlo bien.
-
- Moderadores
- Mensajes: 5030
- Registrado: Dom Ago 26, 2012 2:16 pm
- Ubicación: Madrid
Re: San Juan Nepomuceno de AL
Enhorabuena, muy logrado ese beque, como está ya vale.
En realidad los extremos de proa de los brazales se unen en una pieza de madera, llamada perdigueta, el león queda de quita y pon, pero tal como lo has hecho me parece muy bien.
la salida de humos de las cocinas son dos conductos cuadrados de chapa, los sombreretes que es lo curvo se encajaban en ellos de forma que su abertura mirara a sotavento, tienen por tanto cuatro posturas posibles, mirando a popa sería su posición si el barco estuviera fondeado, y mirando a proa si estuviera navegando viento en popa.
Saludos
En realidad los extremos de proa de los brazales se unen en una pieza de madera, llamada perdigueta, el león queda de quita y pon, pero tal como lo has hecho me parece muy bien.
la salida de humos de las cocinas son dos conductos cuadrados de chapa, los sombreretes que es lo curvo se encajaban en ellos de forma que su abertura mirara a sotavento, tienen por tanto cuatro posturas posibles, mirando a popa sería su posición si el barco estuviera fondeado, y mirando a proa si estuviera navegando viento en popa.
Saludos
- carlosys
- Administrador Web
- Mensajes: 2022
- Registrado: Dom Ago 29, 2010 7:37 am
- Ubicación: Tarragona
- Contactar:
Re: San Juan Nepomuceno de AL
Muy buen trabajo. Seguimos atentos a su avance.
Por cierto, no conocía el detalle de la salida de humos, tiene su lógica pero lo desconocía.
Saludos
Por cierto, no conocía el detalle de la salida de humos, tiene su lógica pero lo desconocía.
Saludos
Terminado: J.S. Elcano | Diorama Bote Auxiliar Nepo | Fragata Diana | King of Mississippi | Bot de Llum | Sección USS Bonhomme Richard
En construcción: San Felipe 1690 de Panart
Más cosas mías en Aquí
En construcción: San Felipe 1690 de Panart
Más cosas mías en Aquí
Re: San Juan Nepomuceno de AL
Muy bien el beque, no es fácil que quede todo mas o menos simétrico. Yo me rompí los cuernos con el de mi ST, y no esto satisfecho del todo.
Me gusta mucho como te esá quedando tu Nepomuceno
Saludos
Me gusta mucho como te esá quedando tu Nepomuceno
Saludos
Construidos: Varios barquitos de casco sólido, Bergantín Corsair OcCre, San Mateo Constructo, bot de llum OcCre, CSS Alabama Mamoli.
En construcción: Santísima Trinidad de OcCre.
En construcción: Santísima Trinidad de OcCre.
Re: San Juan Nepomuceno de AL
Buenos dias, gracias por los elogios, vamos por partes, @Leopoldofran el brazal lo acabe en la corona pues en las fotos de Yañez así lo vi, y el modelo de Jean Marie igual, pero vamos esta bien saberlo para el próximo, , en cuanto a las salidas de humo, esta bien saber que se podían poner en cualquier posición.
@libra63 pues habrá sido la suerte el principiante, de beque, por que hacia una banda y copia para la otra, pequeños ajustes, quizás al no tener montados los brazales resulta más fácil, viendo el hilo de @Bluenose si me pareció complicado, pues al montar primero los brazales, hacer la plantilla me pareció más complicado.
Poe cierto, y atengo hecho los excusados de tropa, jejeje...
@libra63 pues habrá sido la suerte el principiante, de beque, por que hacia una banda y copia para la otra, pequeños ajustes, quizás al no tener montados los brazales resulta más fácil, viendo el hilo de @Bluenose si me pareció complicado, pues al montar primero los brazales, hacer la plantilla me pareció más complicado.
Poe cierto, y atengo hecho los excusados de tropa, jejeje...
- Adjuntos
-
- A esto me refiero, el brazal acaba en medio de la corona, por eso lo acabé allí.
- Captura de pantalla 2023-01-26 181718.jpg (165.29 KiB) Visto 432 veces
-
- Guardo las plantillas como oro en paño, jejeje...y atengo la del enjarretado, pero no tengo para hacerlo en dimensiones apropiadas, el que trae el kit los agujeros son de 2´4 demasiado grandes, y por internet pedí uno, y vino igual de tamaño, en las pag no ponen la dimension de los agujeros, solo las exteriores una vez montado.
- Imagen de WhatsApp 2023-12-09 a las 08.46.11_89c623dc.jpg (107.39 KiB) Visto 432 veces
-
- Imagen de WhatsApp 2023-12-09 a las 08.52.22_59f53a4f.jpg (108.47 KiB) Visto 432 veces
-
- Moderadores
- Mensajes: 5030
- Registrado: Dom Ago 26, 2012 2:16 pm
- Ubicación: Madrid
Re: San Juan Nepomuceno de AL
Pues tienes toda la razón con los brazales. disculpa, es que en el Glori van con pieza. Y en los Jorgejuanes también.
Saludos
Saludos
-
- Colaborador
- Mensajes: 477
- Registrado: Jue Mar 26, 2015 7:23 pm
- Ubicación: Valencia
Re: San Juan Nepomuceno de AL
Hola, Crisjaca: Cuando monté el San Juan tambien me encontré con el problema de las dimensiones del enjaretado, excesivamente grandes para la escala. Despues de tenerlos todos montados, encontré que AL tiene un enjaretado de mitad de tamaño del enrejado, y lo sustitui. Puedes ver el tamaño y la referencia del artículo en mi hilo que creo que está en la pag. 3 de kits. Tu proveedor habitual te lo podrá suministrar.
Saludos cordiales.
Claudio J.
Saludos cordiales.
Claudio J.
Re: San Juan Nepomuceno de AL
Gracias @Claudio Jose miraré pues en AL, o en Valladolid a ver si hay tienda física. Tenía de modelos anteriores, sobras y son las que utilicé para los otros ya montados. Un saludo
-
- Colaborador
- Mensajes: 477
- Registrado: Jue Mar 26, 2015 7:23 pm
- Ubicación: Valencia
Re: San Juan Nepomuceno de AL
He buscado, y está en la pagina 5 de mi hilo del San Juan, con fotografía incluida del material.
Saludos.
Saludos.
Re: San Juan Nepomuceno de AL
Buenos dias, @Claudio Jose y demás foreros, acabo de recibir pedido de AL en los que entre ellos he pedido el enjarretado ref. 8557 pues el que me pasaste y el que necesito por escala para modelo, pues bien la sorpresa es que el tamaño del enjarretado es el mismo que el del kit, osea de 2´5, les he escrito un correo de queja, pues la ref es lo que te hace saber que pides, han cambiado el producto y han dejado la ref antigua. A ver que contestan, ahora tengo como 10 blister de 2´5 x 2´5.
- Adjuntos
-
- IMG_20170228_132037.jpg (94.87 KiB) Visto 357 veces
-
- listón de enjarretado de 1´5 para que se vea la diferencia...
- Imagen de WhatsApp 2023-12-13 a las 09.32.28_f274bf3f.jpg (123.01 KiB) Visto 357 veces
-
- Colaborador
- Mensajes: 2414
- Registrado: Mié Feb 29, 2012 8:45 pm
- Ubicación: España
Re: San Juan Nepomuceno de AL
Este Nepo parece estar hecho con atención a los detalles y mucho cuidado.
Casi se me saltan las lágrimas de alegría al ver como convierte dos tracas en una a proa, en el forrado del casco.
Las buenas costumbres vuelven a casa por Navidad, como El Lobo.
Esa obra viva merecería quedar así para que la gente aprenda, pero yo la pintaría de blanco "sucio"
Y el león está pidiendo a rugidos, una capa de envejecido con betún de judea muy diluido o cualquier producto (Vallejo??) de esos que resaltan las juntas.
Siempre que veo este mascarón me acuerdo del Sergio Ramos de Leopoldo...que risa!!!!!! (un abrazo maestro))
Lo de Artesanos en la Letrina se explica porque son novatos en esto del modelismo
A los de Casa Gimenez hay que cuidarlos, porque ya casi no quedan tiendas físicas de este tipo en España
A mí me suelen atender bien...de momento
Buena singladura cris!
Casi se me saltan las lágrimas de alegría al ver como convierte dos tracas en una a proa, en el forrado del casco.
Las buenas costumbres vuelven a casa por Navidad, como El Lobo.
Esa obra viva merecería quedar así para que la gente aprenda, pero yo la pintaría de blanco "sucio"
Y el león está pidiendo a rugidos, una capa de envejecido con betún de judea muy diluido o cualquier producto (Vallejo??) de esos que resaltan las juntas.
Siempre que veo este mascarón me acuerdo del Sergio Ramos de Leopoldo...que risa!!!!!! (un abrazo maestro))
Lo de Artesanos en la Letrina se explica porque son novatos en esto del modelismo
A los de Casa Gimenez hay que cuidarlos, porque ya casi no quedan tiendas físicas de este tipo en España
A mí me suelen atender bien...de momento
Buena singladura cris!
Re: San Juan Nepomuceno de AL
Buenos dias @Llaut Mallorquin muchas gracias por los elogios, el forrado creo que voy a dejar una banda forrada y la otra tal y como está. si acaso como bien dices pintada de blanco sucio, creo recordar que solo añadí un par de atunes por banda, mis quebraderos de cabeza me costo hacerlas enteras y afinarlas y darles forma para que fueran coincidiendo.
en cuanto al león, si lo se, hay que envejecer un podo todo el conjunto, todo llegará, no he usado nunca el producto para resaltar, en las figuras hace maravillas, quizás lo pruebe.
En cuanto a los detalles, el foro es el culpable de que me lie a ellos!!! , bueno voy a seguir en el astillero, un saludo a todos.
en cuanto al león, si lo se, hay que envejecer un podo todo el conjunto, todo llegará, no he usado nunca el producto para resaltar, en las figuras hace maravillas, quizás lo pruebe.
En cuanto a los detalles, el foro es el culpable de que me lie a ellos!!! , bueno voy a seguir en el astillero, un saludo a todos.
-
- Moderadores
- Mensajes: 5030
- Registrado: Dom Ago 26, 2012 2:16 pm
- Ubicación: Madrid
Re: San Juan Nepomuceno de AL
Ya me imagino que después de haber forrado a gusto se te hará duro pero lo suyo es un forro de cobre como el que tan bien hizo Jaime Bluenose en su Nepo. El cuidado y el trabajo en ek forrado son una satisfación personal de algo bien hecho y un avance en tu maestría, no te pene ocultarlo.
Saludos
Saludos
