La Palma....otro modelo más (Terminado)

En este foro encontraréis los paso paso terminados construidos a partir de planos o scratch
Responder
gonzalva
Colaborador Consejo Foro MN
Colaborador Consejo Foro MN
Mensajes: 439
Registrado: Vie Ene 26, 2007 11:23 pm
Ubicación: Madrid

Re: La Palma....otro modelo más

Mensaje por gonzalva »

Gracias a los tres.
Os pongo a continuación la realizacion de los cristales de los ojos de buey
Saludos
Gonzalva
Adjuntos
Sobre una varilla de metacrilato ligeramente más grande del tamaño del crista, en el torno la hago intrducir en un tubo que tiene la medida del ojo de buey.<br />Al tubo le hago un corte longitudinal que sirve para que corte y desahogue el sobrante de mla varilla.
Sobre una varilla de metacrilato ligeramente más grande del tamaño del crista, en el torno la hago intrducir en un tubo que tiene la medida del ojo de buey.

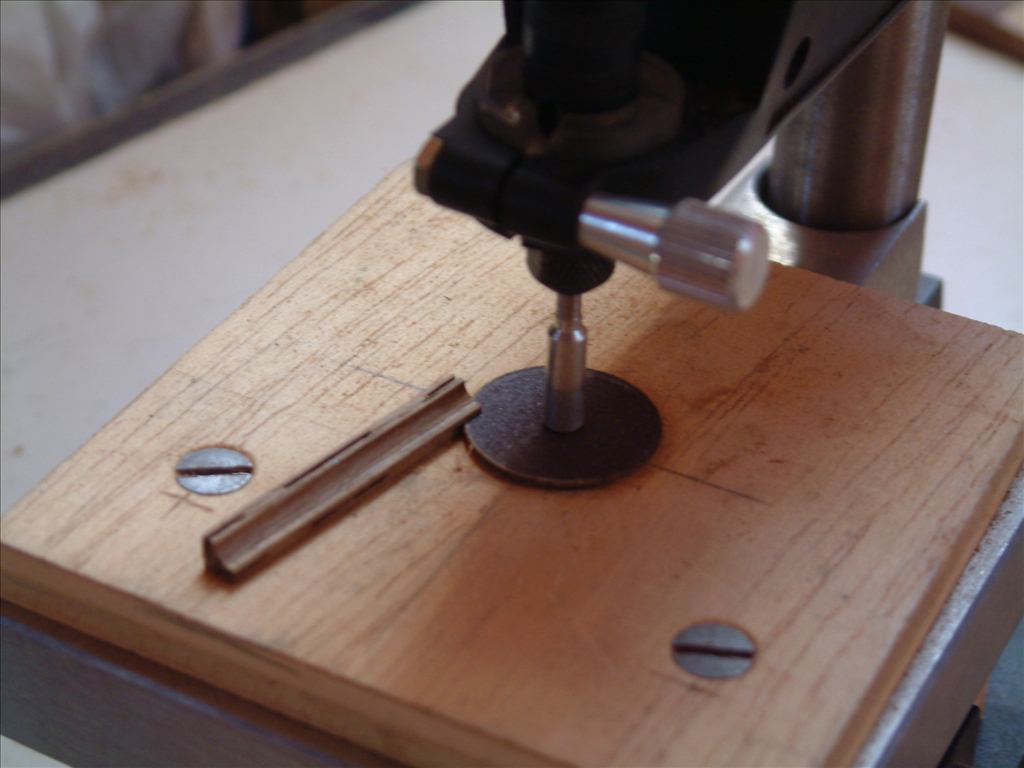

Al tubo le hago un corte longitudinal que sirve para que corte y desahogue el sobrante de mla varilla.
Costamos en rodajas los &quot;cristales&quot;.
Costamos en rodajas los "cristales".
que introducimos en el ojo de buey con un toque de ciano.
que introducimos en el ojo de buey con un toque de ciano.
Jose González
Gonzalva07@gmail.com
Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6509
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: La Palma....otro modelo más

Mensaje por gerardo navarro »

je je je, no escribo mi comentario para no despertar celos, pero despues del Maes Jose Rodriguez me gus...... :!: :!: :!: :!: :?: t....... :?: :?: for..... :?: :?: de trab... :?: :?: y expli... :!: :!: el paso a paso, en este tipo de barcos, osea en estos modelos.......

Ya estoy aplicando todo lo que estoy aprendiendo... sigue Maestro de Maestros.. :wink: :wink:

:shock: :shock: :D :lol:
gonzalva
Colaborador Consejo Foro MN
Colaborador Consejo Foro MN
Mensajes: 439
Registrado: Vie Ene 26, 2007 11:23 pm
Ubicación: Madrid

Re: La Palma....otro modelo más

Mensaje por gonzalva »

Continuamos...

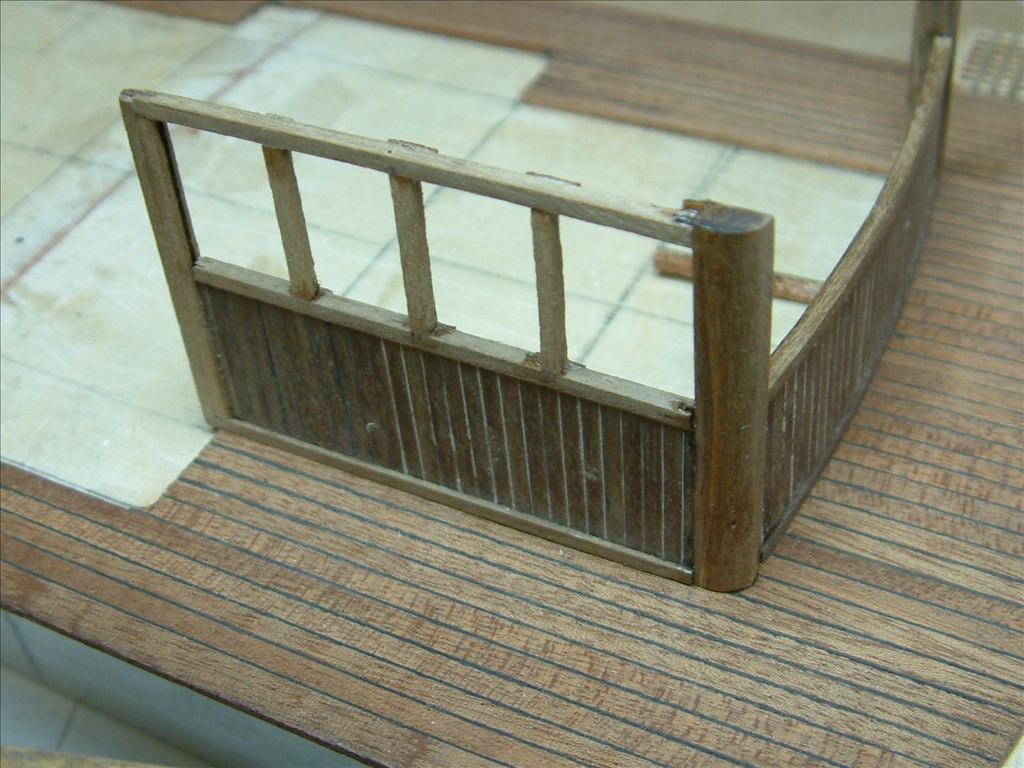

En este caso os pongo la fabricación de la cabina de mando. No tengo muchas fotos del proceso pero con las que os pongo os dará una idea rápidamente
La construccion de los otros habitaculos de popa se construyen igual
Hasta pronto
Gonzalva
Adjuntos

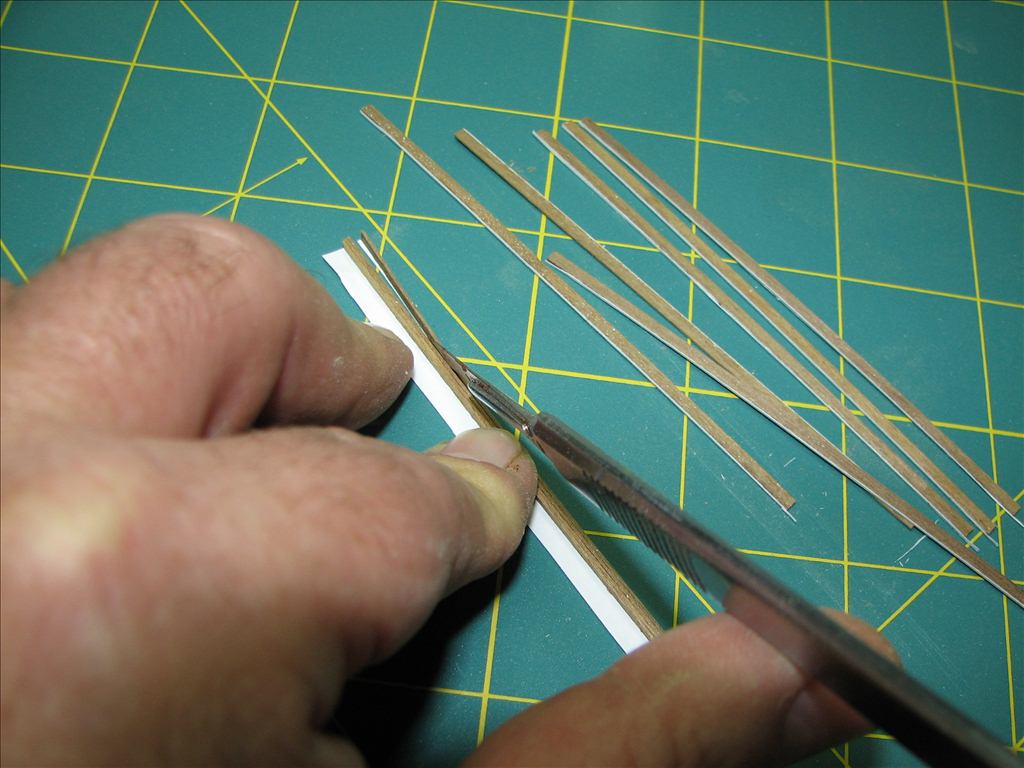

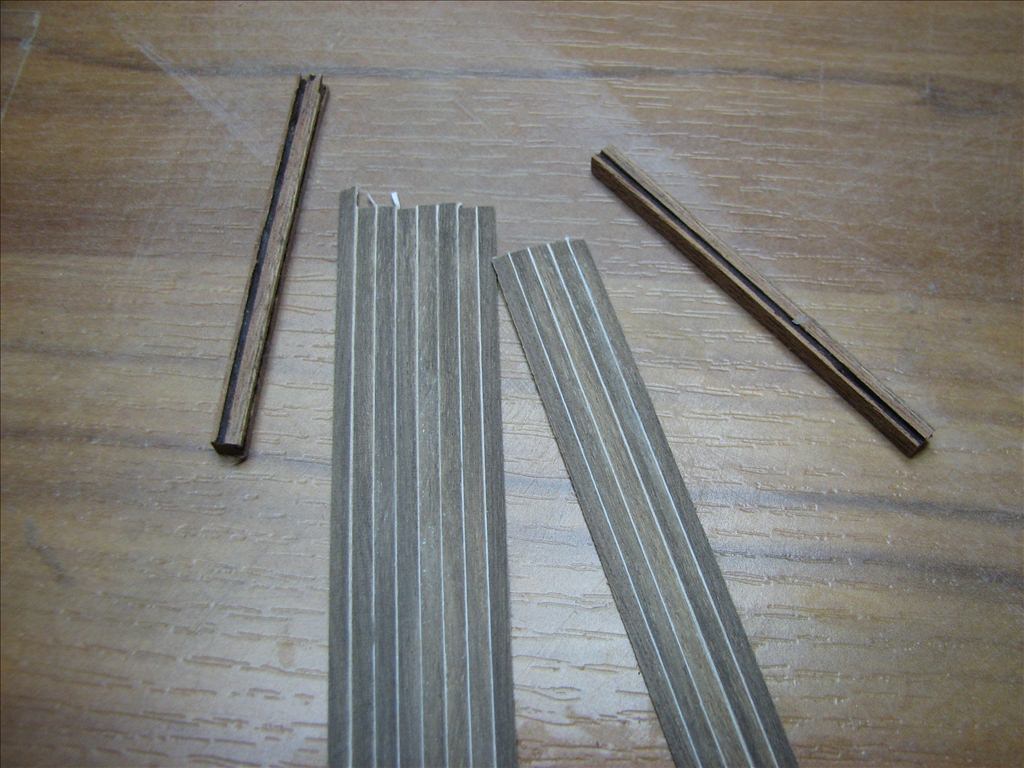

A las tablillas de los mamparos de 0,5 mm les pegué un papael para que quedasen definidas. En este caso se perdiviría como la moldura que llevaba. Cuando se barniza , el color blanco se pierde.
A las tablillas de los mamparos de 0,5 mm les pegué un papael para que quedasen definidas. En este caso se perdiviría como la moldura que llevaba. Cuando se barniza , el color blanco se pierde.

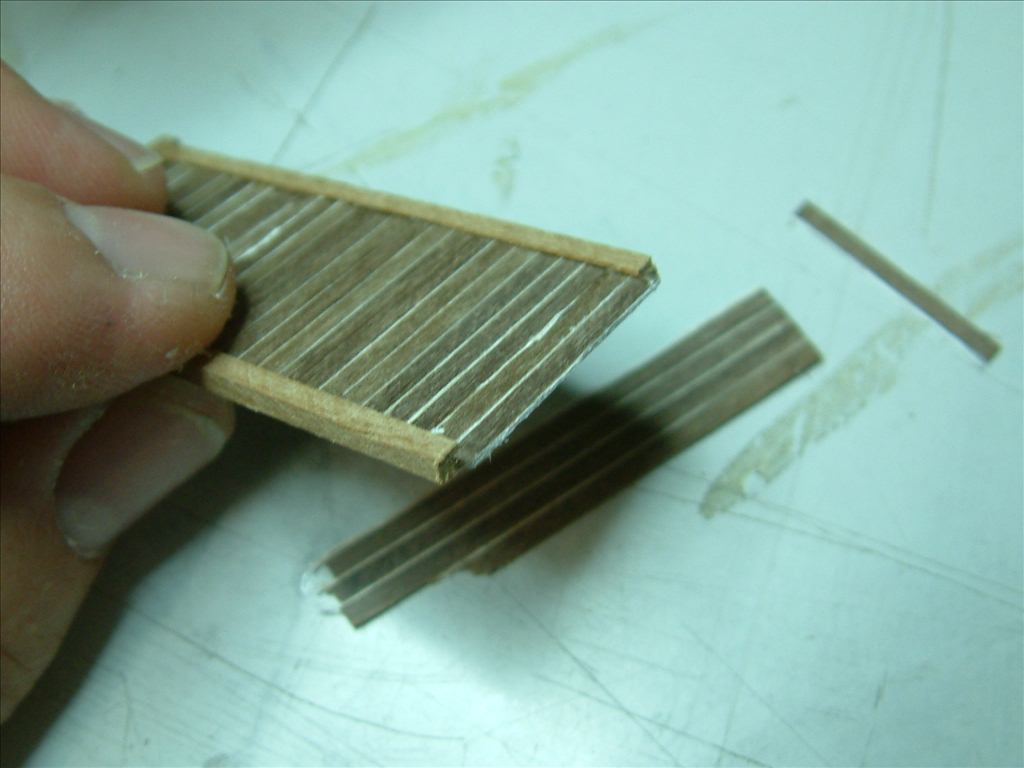

Unidas en tramos asi es como quedan
Unidas en tramos asi es como quedan

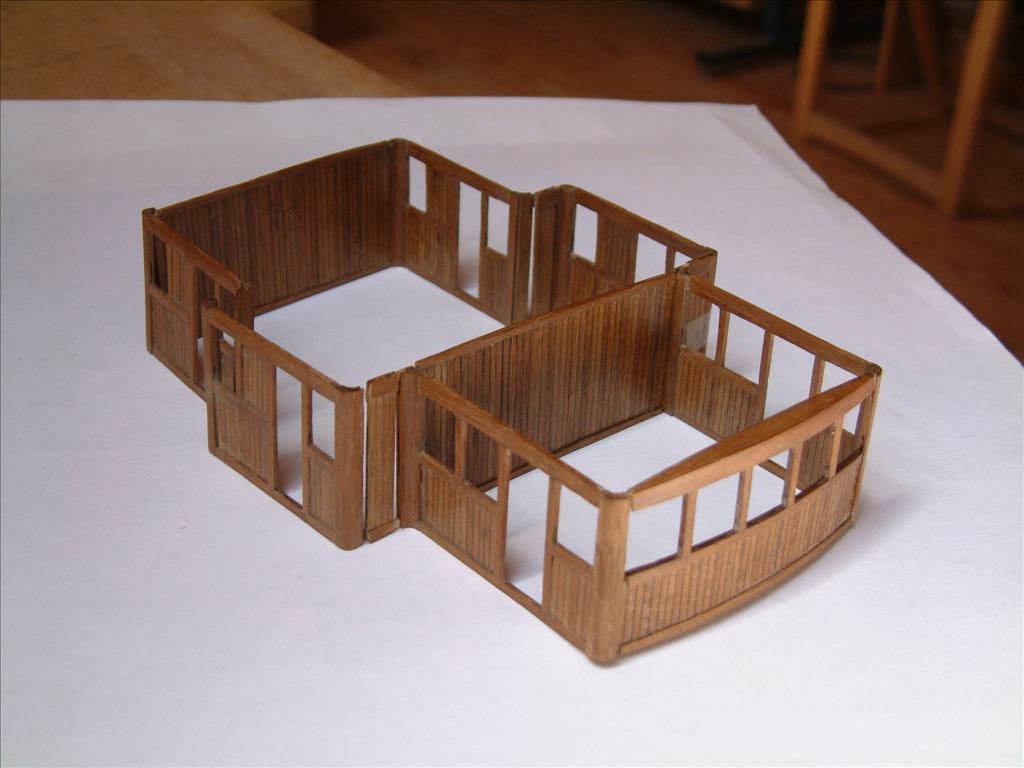

Una vez encastrada en las molduras
Una vez encastrada en las molduras
Esta foto es del modelo de Fermoselle. La construccion es similar a la mia
Esta foto es del modelo de Fermoselle. La construccion es similar a la mia
Raburado de las molduras para incrustar las tablillas de los mamparos
Raburado de las molduras para incrustar las tablillas de los mamparos
Otra más
Otra más

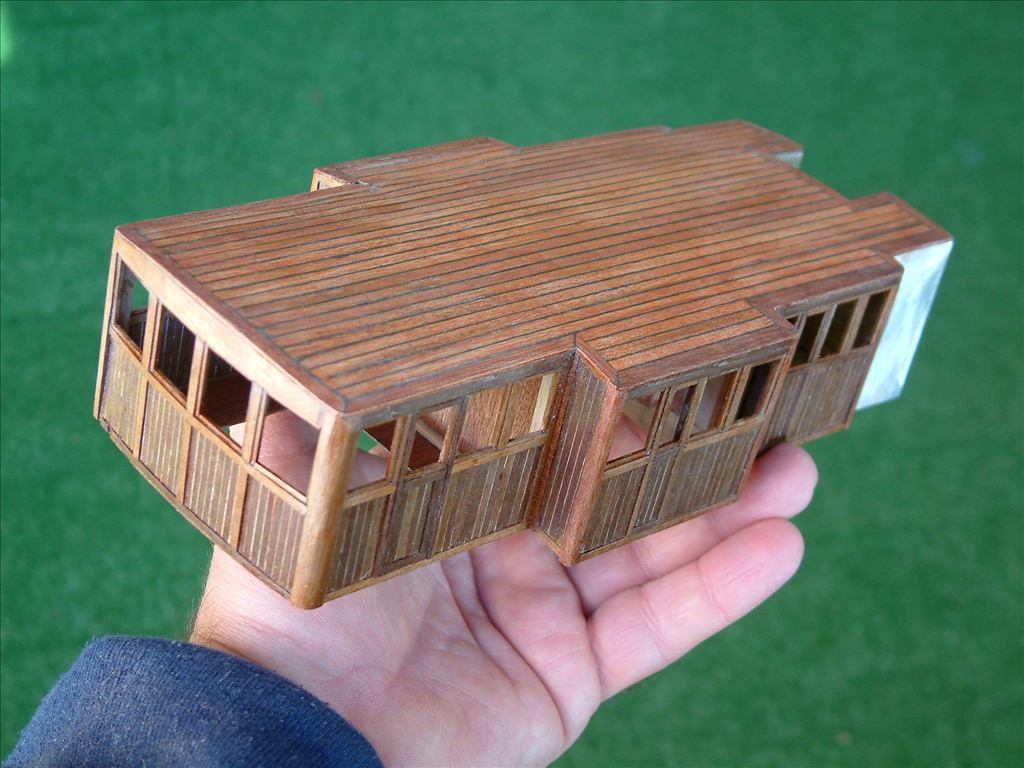

Aspecto final
Aspecto final
Jose González
Gonzalva07@gmail.com
Avatar de Usuario
Demetri
Participativo
Participativo
Mensajes: 480
Registrado: Lun Jun 01, 2009 8:20 pm
Ubicación: Eivissa, Illes Balears

Re: La Palma....otro modelo más

Mensaje por Demetri »

Realmente fantástico y muy realista.
Un saludo,
Dumitru


Hechos:torpedera soviética D-3; torpedera de botalon Mayor Ene, V1; HMS Alert kit de papel, de Shipyard; Sta. Leocadia, kit de papel, de Shipyard;el tender Pospeshniy 1845 kit de papel de ShipWorks
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

Re: La Palma....otro modelo más

Mensaje por araola »

Gonzalva, ya sabes que el modelo me gusta, además de lo que estoy muy seguro es de que el barnizado y pintado, te va a quedar niquelado.
Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6509
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: La Palma....otro modelo más

Mensaje por gerardo navarro »

impresionante, la verdad no hay palabras, para describir lo que veo, huf huf, que maestria para hacer todo y con esa facilidad... :shock: :shock: una pregunta, donde haces la moldura es un taladro de banco o algun otro tipo de taladro, no he podido asimilar aun como haces la moldura, pero viendo tus fotos tratare de aprender y practicar..

Saludos... :wink:
gonzalva
Colaborador Consejo Foro MN
Colaborador Consejo Foro MN
Mensajes: 439
Registrado: Vie Ene 26, 2007 11:23 pm
Ubicación: Madrid

Re: La Palma....otro modelo más

Mensaje por gonzalva »

araola escribió:Gonzalva, ya sabes que el modelo me gusta, además de lo que estoy muy seguro es de que el barnizado y pintado, te va a quedar niquelado.
No te creas Araola, despues de tanto tiempo en dique seco, con el polvo y golpes he tenido que repintar muchas piezas ya colocadas y esto, como sabes porque te has leido el libro, es un problema.
gerardo navarro escribió:impresionante, la verdad no hay palabras, para describir lo que veo, huf huf, que maestria para hacer todo y con esa facilidad... :shock: :shock: una pregunta, donde haces la moldura es un taladro de banco o algun otro tipo de taladro, no he podido asimilar aun como haces la moldura, pero viendo tus fotos tratare de aprender y practicar. :wink:
Gracias Gerardo, las molduras estan sacadas de maderas mayores cortadas con sierra. Las formas de esta con una fresa para la parte cóncava y lija para la convexa. Lo que estas viendo en la foto es, cómo se hace el canal donde iran introducidas unas espigas que refuerzan el conjunto y donde se meteran las piezas que forman los mamparos.


Saludos
Gonzalva
Jose González
Gonzalva07@gmail.com
Avatar de Usuario
Tasso
Incondicional
Incondicional
Mensajes: 863
Registrado: Lun Sep 27, 2010 5:14 pm
Ubicación: Catalunya

Re: La Palma....otro modelo más

Mensaje por Tasso »

Buenos dias Gonzalva,que bien esta la cabina y como has estructurado el proceso del macanizado del trabajo ,tema de encastes sensacional en hora buena. un saludo Tasso
gonzalva
Colaborador Consejo Foro MN
Colaborador Consejo Foro MN
Mensajes: 439
Registrado: Vie Ene 26, 2007 11:23 pm
Ubicación: Madrid

Re: La Palma....otro modelo más

Mensaje por gonzalva »

Voy a hacer una breve descripcion de como he hecho las puertas de mi modelo.
Tan simple como cortar y pegar.
Espero lo encontreis interesante.
Saludos
Gonzalva
Adjuntos

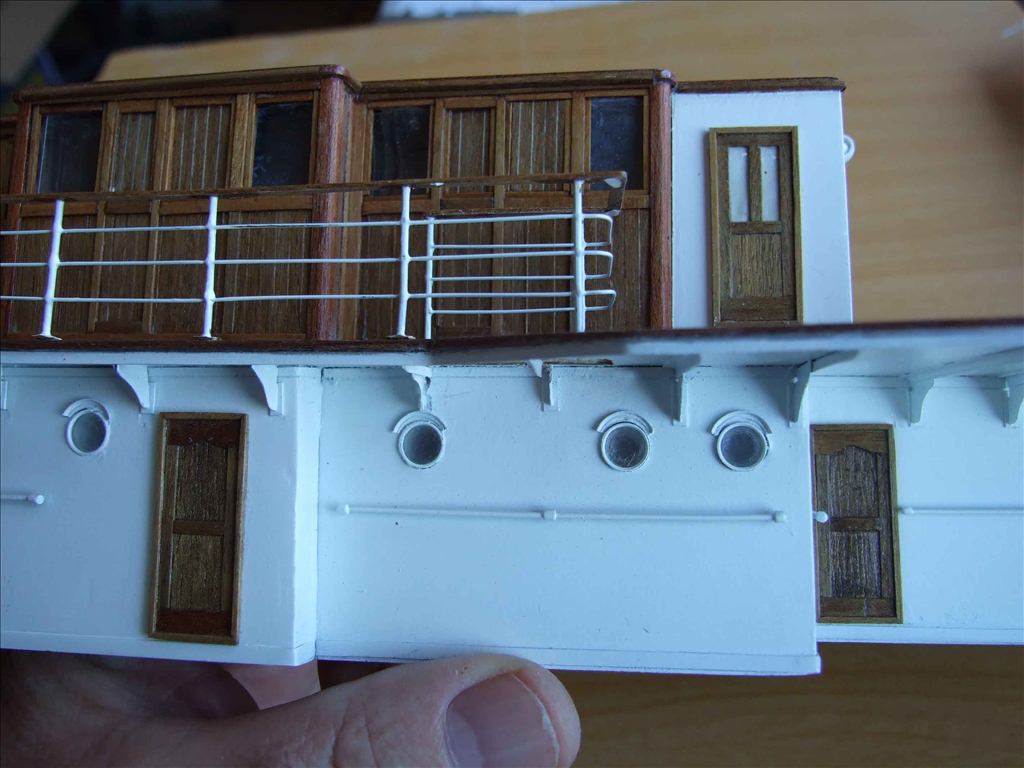

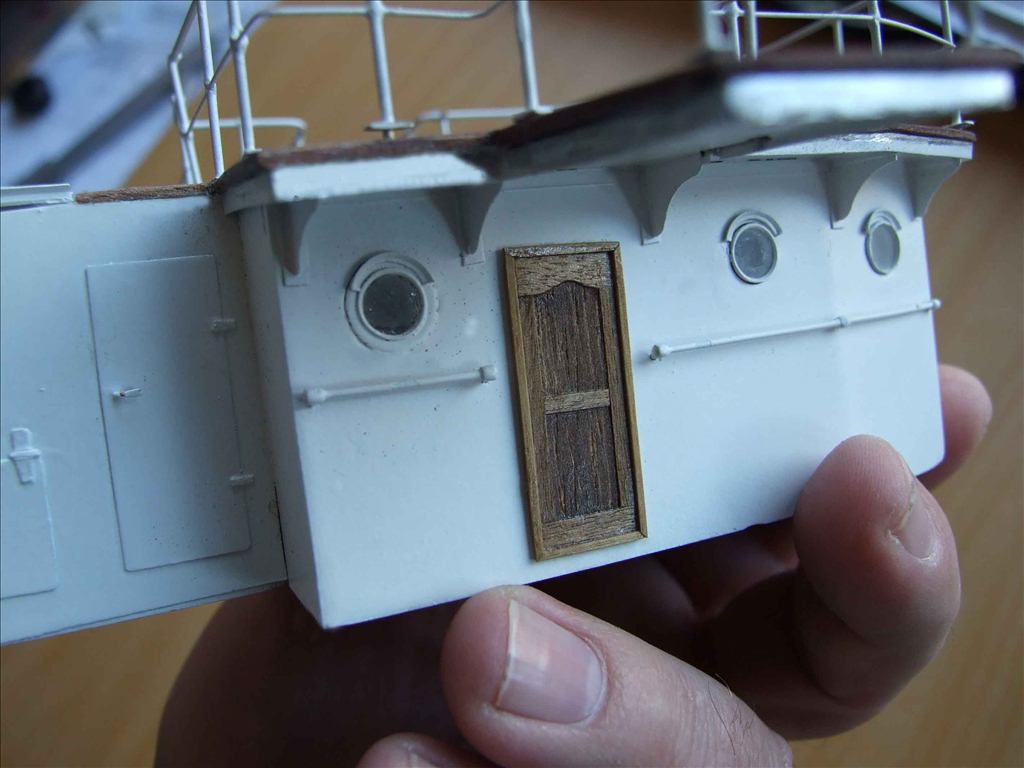

esta foto muestra finalmente como quedría
esta foto muestra finalmente como quedría

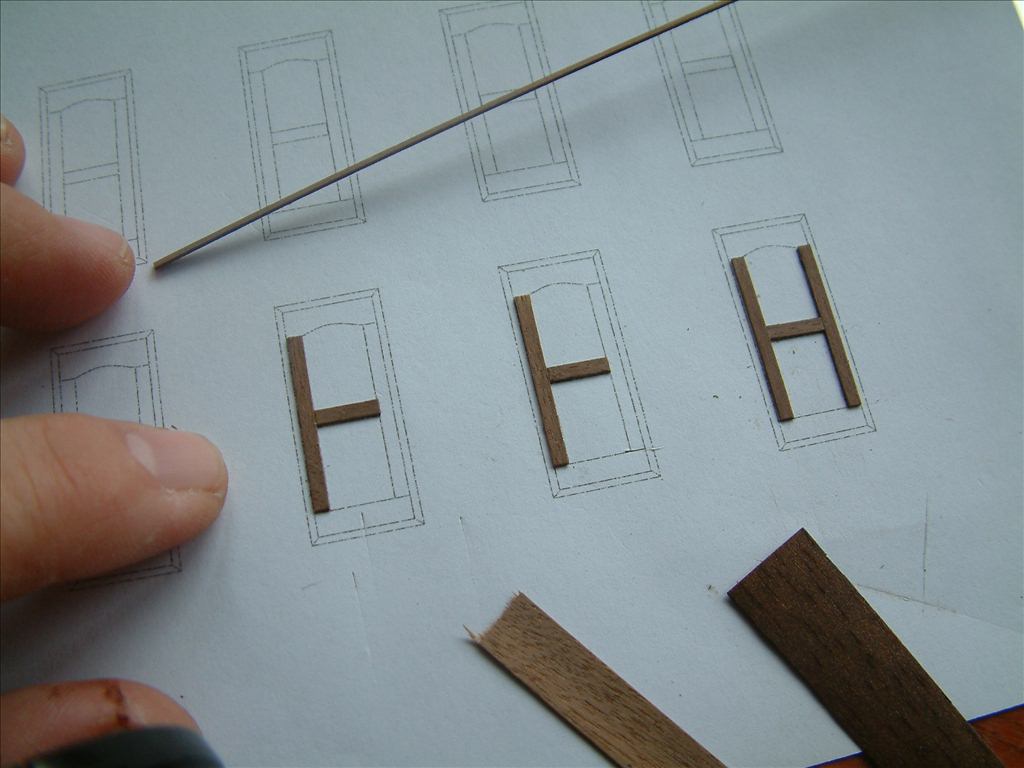

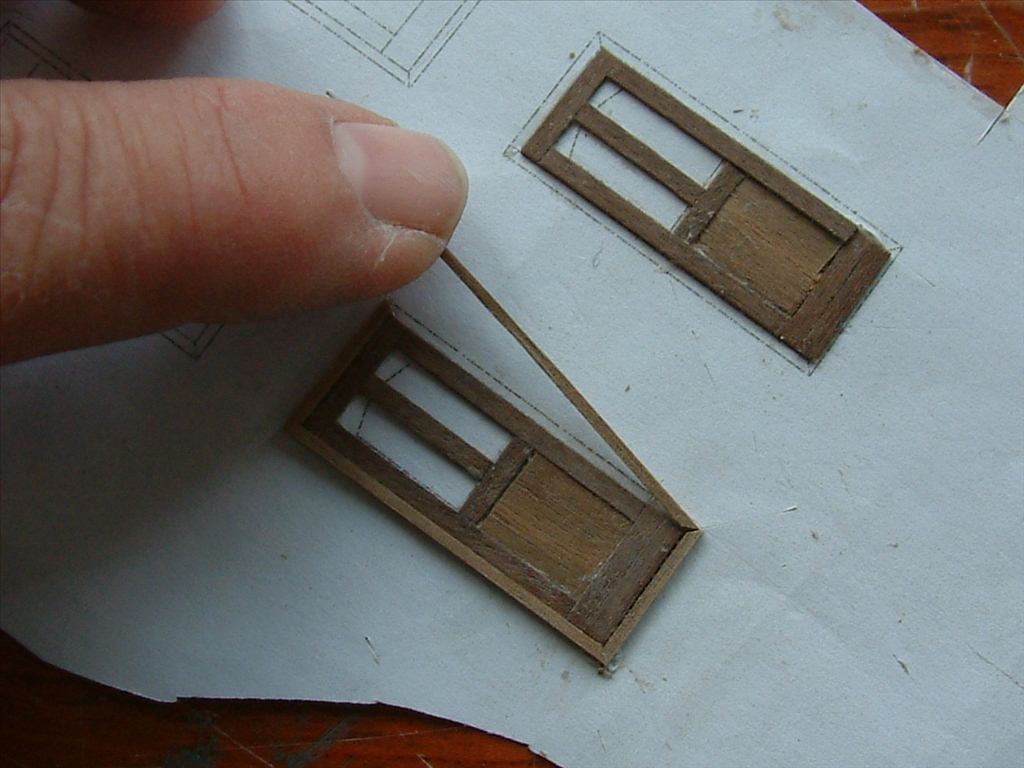

En primer lugar debemos disponer de un dibujo o foto de la puerta que queremos reproducir. A lápiz y regla, con ordenador, escaneando o fotocopiando una puerta del buque original (cualquier método es correcto) y posteriormente reduciéndola hasta el tamaño correcto la plasmaremos en un único papel.<br />La reproducimos tantas veces como puertas necesitemos, para ello, bien mediante un ordenador que es el medio más sencillo o con una fotocopiadora hacemos repetidas copias.
En primer lugar debemos disponer de un dibujo o foto de la puerta que queremos reproducir. A lápiz y regla, con ordenador, escaneando o fotocopiando una puerta del buque original (cualquier método es correcto) y posteriormente reduciéndola hasta el tamaño correcto la plasmaremos en un único papel.

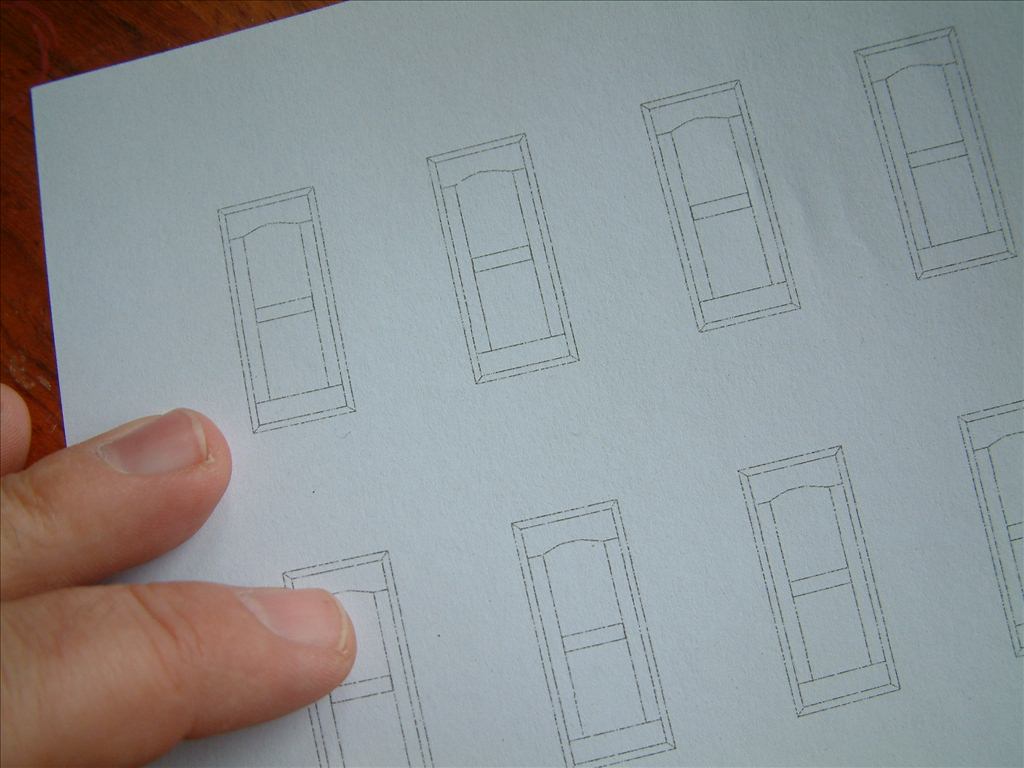

La reproducimos tantas veces como puertas necesitemos, para ello, bien mediante un ordenador que es el medio más sencillo o con una fotocopiadora hacemos repetidas copias.

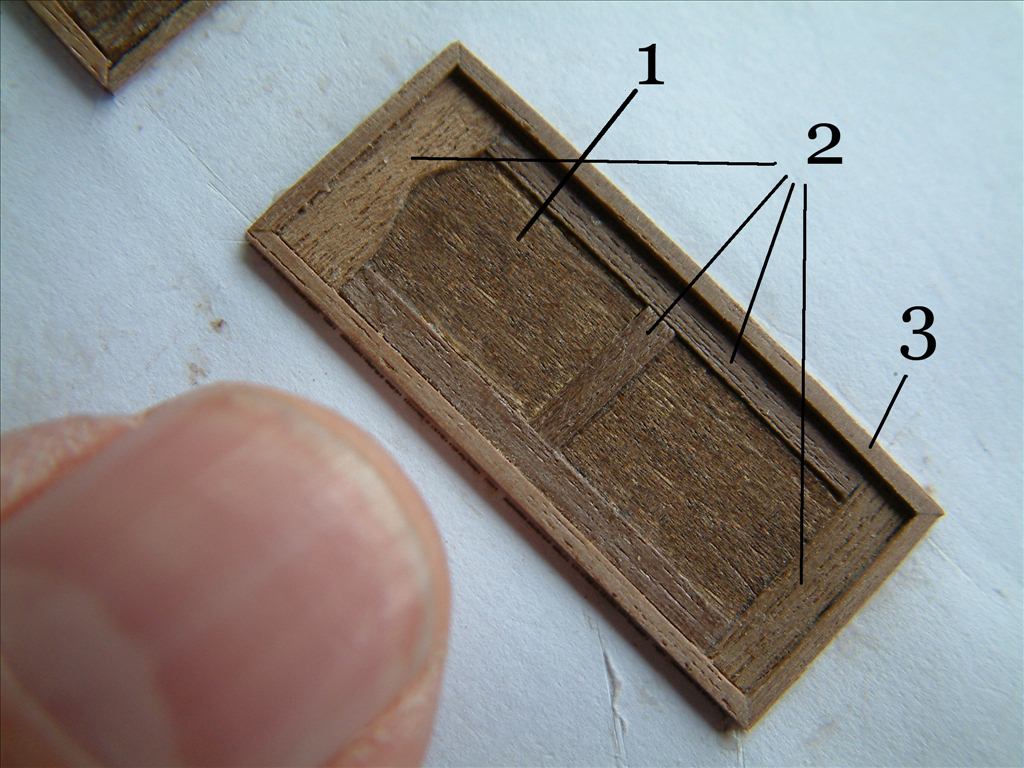

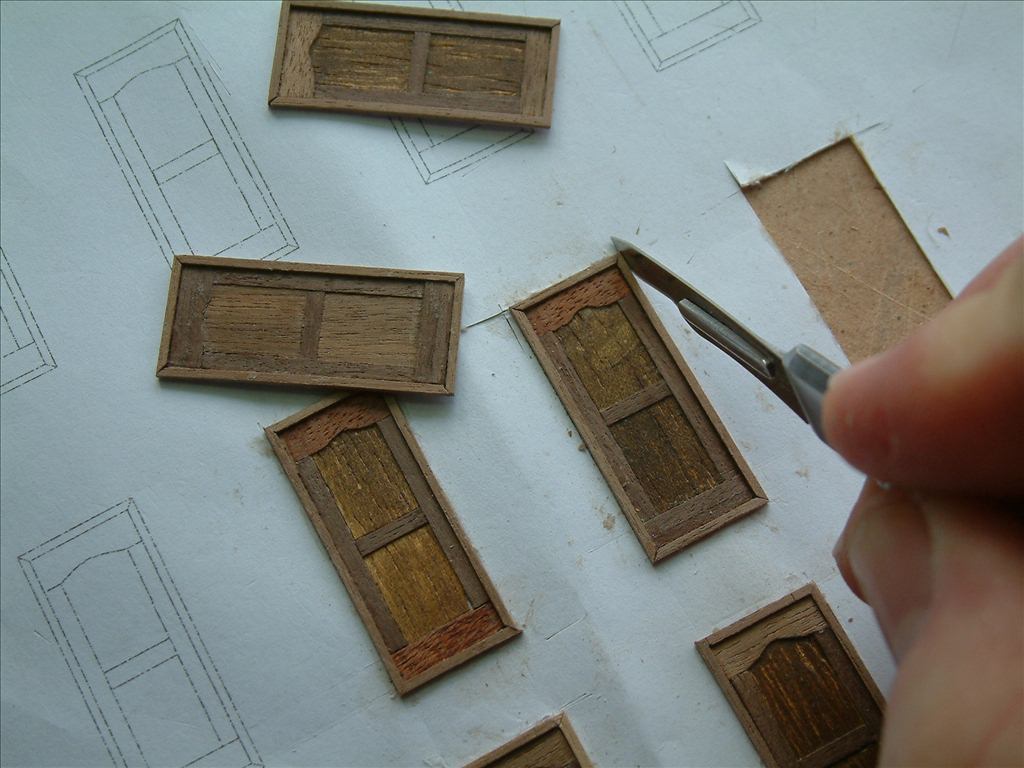

Veréis que las puertas tienen varios niveles que mostramos en la foto 2. El nivel 1º es el más bajo y corresponden al cuerpo de la puerta. El 2º corresponde a las molduras y la 3ª a los marcos.<br /><br />Hay que estudiar el orden del proceso de pegado. Debemos empezar por el nivel más bajo. En la foto 3 hemos comenzado por las molduras cuando deberíamos haber empezado por el fondo. Esto se debe hacer así para, una vez acabado de pegar todas las piezas, ir lijando el conjunto. Si ponemos una pieza de nivel superior su mayor tamaño no permitiría el lijado de la parte más baja. Por otro lado, es más fácil colocar las siguientes piezas sin que aparezcan holguras. En el caso de la foto 3 es más difícil ajustar la chapa que irá en el fondo.
Veréis que las puertas tienen varios niveles que mostramos en la foto 2. El nivel 1º es el más bajo y corresponden al cuerpo de la puerta. El 2º corresponde a las molduras y la 3ª a los marcos.

Hay que estudiar el orden del proceso de pegado. Debemos empezar por el nivel más bajo. En la foto 3 hemos comenzado por las molduras cuando deberíamos haber empezado por el fondo. Esto se debe hacer así para, una vez acabado de pegar todas las piezas, ir lijando el conjunto. Si ponemos una pieza de nivel superior su mayor tamaño no permitiría el lijado de la parte más baja. Por otro lado, es más fácil colocar las siguientes piezas sin que aparezcan holguras. En el caso de la foto 3 es más difícil ajustar la chapa que irá en el fondo.
Con listoncitos de madera de diferentes tamaños y grosores procedemos a colocar y pegar con cola blanca sobre el dibujo. Los gruesos son de 0,3 para el cuerpo central, 0,5 para las molduras de la puerta y 0,8 para los marcos<br />Para una mayor comodidad y facilidad de trabajo es conveniente ir colocando la misma pieza en todas las puertas que necesitemos en lugar de terminar una puerta y seguir con la otra
Con listoncitos de madera de diferentes tamaños y grosores procedemos a colocar y pegar con cola blanca sobre el dibujo. Los gruesos son de 0,3 para el cuerpo central, 0,5 para las molduras de la puerta y 0,8 para los marcos
Para una mayor comodidad y facilidad de trabajo es conveniente ir colocando la misma pieza en todas las puertas que necesitemos en lugar de terminar una puerta y seguir con la otra

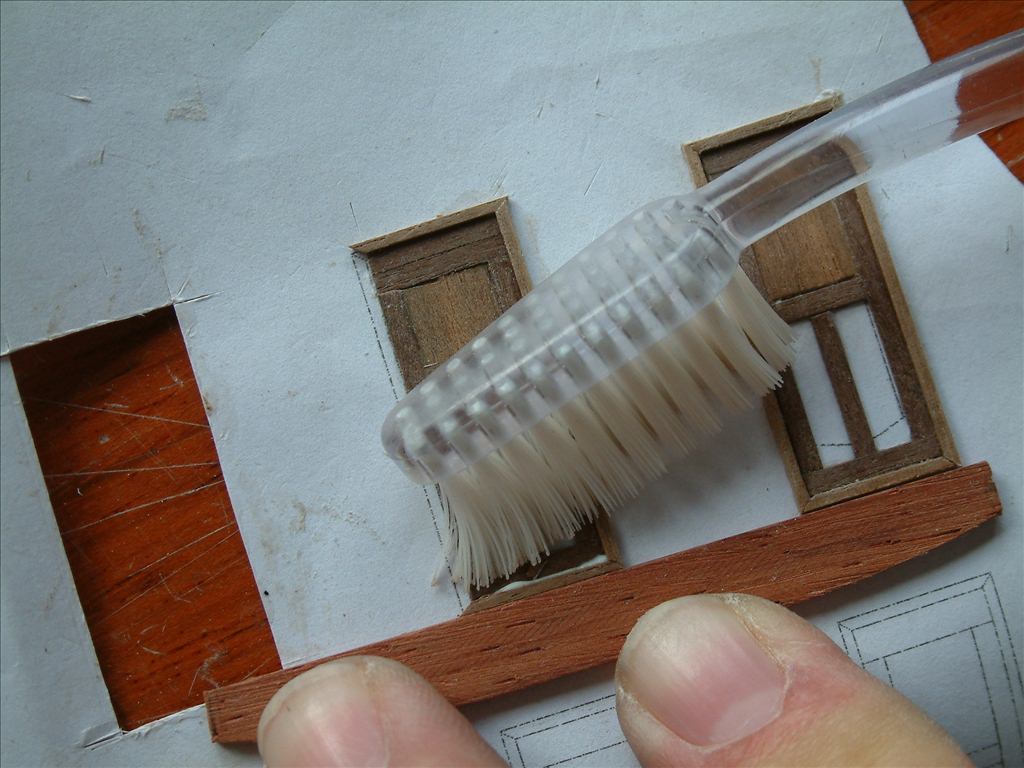

Cada vez que peguemos una de las piezas, con un cepillo de dientes reciclado y utilizando un pequeño listón de madera para sujetar la pieza recién pegada, debemos eliminar el resto de cola que sobresalga. Es muy importante la limpieza ya que como sabéis, una vez seca, difícilmente vais a poder eliminarla y si necesitáis dar color o al barnizar se notará los defectos.<br />La cola se deberá añadir también a las maderas entre sí y no solo pegar a la base de papel.
Cada vez que peguemos una de las piezas, con un cepillo de dientes reciclado y utilizando un pequeño listón de madera para sujetar la pieza recién pegada, debemos eliminar el resto de cola que sobresalga. Es muy importante la limpieza ya que como sabéis, una vez seca, difícilmente vais a poder eliminarla y si necesitáis dar color o al barnizar se notará los defectos.
La cola se deberá añadir también a las maderas entre sí y no solo pegar a la base de papel.
Una vez finalizado el pegado de las piezas de madera, recortaremos con una cuchilla bien afilada el contorno de la puerta y procederemos a eliminar con una lija el papel que esta pegado en el dorso
Una vez finalizado el pegado de las piezas de madera, recortaremos con una cuchilla bien afilada el contorno de la puerta y procederemos a eliminar con una lija el papel que esta pegado en el dorso
lijamos la cara opuesta para eliminar el papel. Esto debemos hacerlo cuando hayamos finalizado el barnizado ya que arma algo más el conjunto
lijamos la cara opuesta para eliminar el papel. Esto debemos hacerlo cuando hayamos finalizado el barnizado ya que arma algo más el conjunto

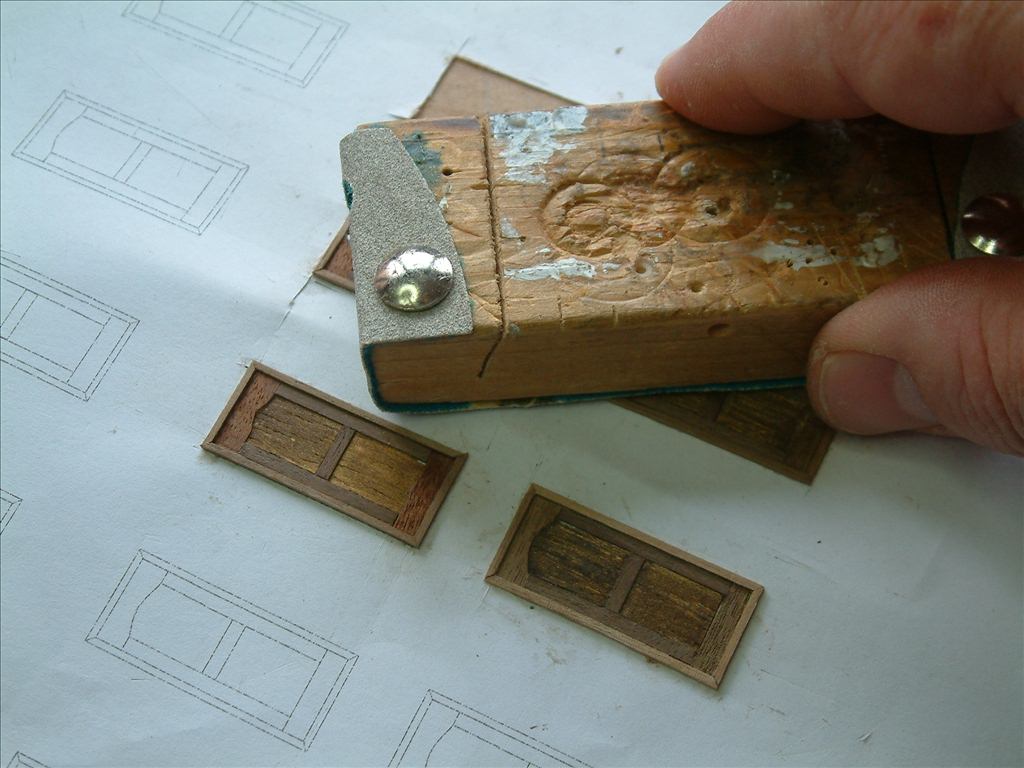

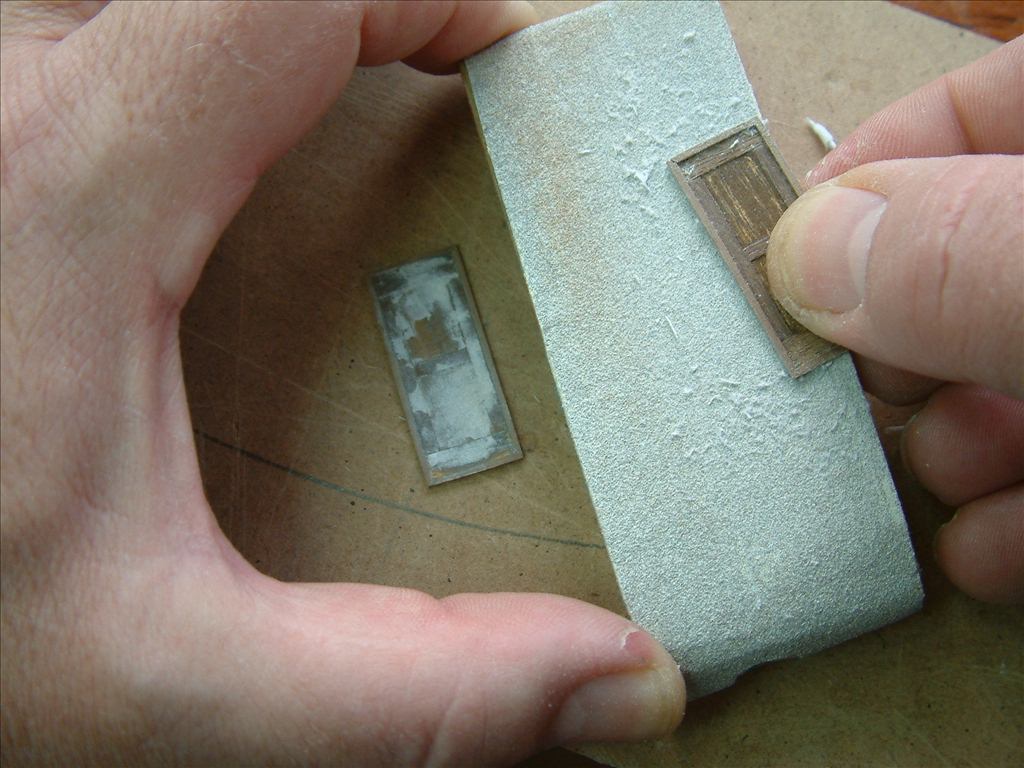

Esta foto deberia estar antes. Antes de cortar las puertas lijamos con una lija apoyada en un taco de madera
Esta foto deberia estar antes. Antes de cortar las puertas lijamos con una lija apoyada en un taco de madera

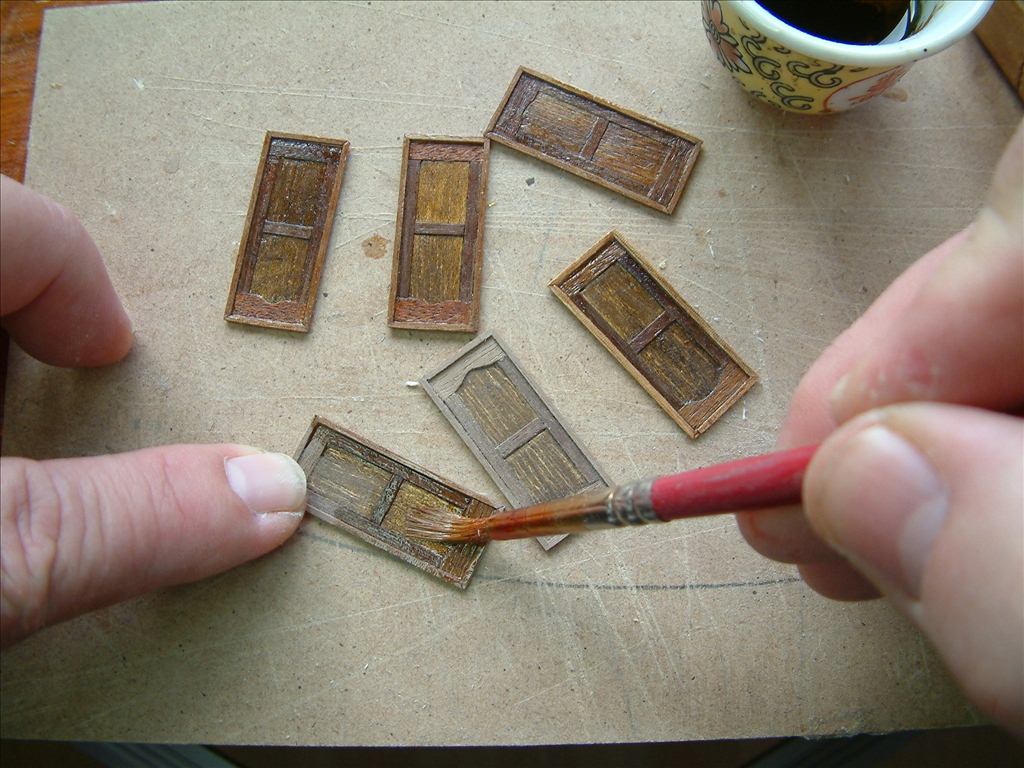

Aplicamos una capa de barniz. No usaremos barniz alcidico, Deberia ser aquel que no deje capa. Barniz de muñequilla o lasure diluido.
Aplicamos una capa de barniz. No usaremos barniz alcidico, Deberia ser aquel que no deje capa. Barniz de muñequilla o lasure diluido.
otra foto final
otra foto final
Jose González
Gonzalva07@gmail.com
Avatar de Usuario
Manuel Carballo
Foro Modelismo Naval
Foro Modelismo Naval
Mensajes: 1002
Registrado: Mar Oct 05, 2010 12:05 am
Ubicación: Cd. de Mexico

Re: La Palma....otro modelo más

Mensaje por Manuel Carballo »

Hola Gonzalva, en silencio pero no he perdido detalle, un trabajo verdaderamente estupendo.

Sigo al pendiente, saludos
Terminado "Cutter ingles de finales del siglo XVIII". En proceso "Royal William escala 1/48", Lexingtong Bergantín americano, HMS Leopard esc. 1/280,
"Le Soleil Royal de Heller"
salt67bp
Aficionado
Aficionado
Mensajes: 142
Registrado: Jue Abr 15, 2010 4:27 pm
Ubicación: Sevilla

Re: La Palma....otro modelo más

Mensaje por salt67bp »

Otro de tantos que estamos en silencio....pero no me puedo callar al ver lo hermoso que esta quedando, gracias por explicar los detalles de construcción...Sigo aprendiendo. Saludos.
Saludos: Salvador
Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6509
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: La Palma....otro modelo más

Mensaje por gerardo navarro »

Yo no puedo estar en silencio je je je, que me expulsen pero ya aprendi a hacer las puertas, mas claro no hay para donde, estupendo el paso a paso, sigo atento, a tu hermoso trabajo....

:wink: :wink:
Avatar de Usuario
Tasso
Incondicional
Incondicional
Mensajes: 863
Registrado: Lun Sep 27, 2010 5:14 pm
Ubicación: Catalunya

Re: La Palma....otro modelo más

Mensaje por Tasso »

Buenas tardes Gonzalva , lo mismo que el anterior post, pero sin encastes .Oh-Oh -Oh pregunta que tipo de pomos les pondras
metalicos ó ceramicos . un saludo Tasso
gonzalva
Colaborador Consejo Foro MN
Colaborador Consejo Foro MN
Mensajes: 439
Registrado: Vie Ene 26, 2007 11:23 pm
Ubicación: Madrid

Re: La Palma....otro modelo más

Mensaje por gonzalva »

Tasso escribió:Buenas tardes Gonzalva , lo mismo que el anterior post, pero sin encastes .Oh-Oh -Oh pregunta que tipo de pomos les pondras
metalicos ó ceramicos . un saludo Tasso
Tasso, los pomos son torneados de una varilla de 1 mm. Ya te pondré una foto más adelante.

Ahora os pongo, aunque sea un tema ya muy expuesto, el proceso de fabricacion de los botes.
Gonzalva
Adjuntos

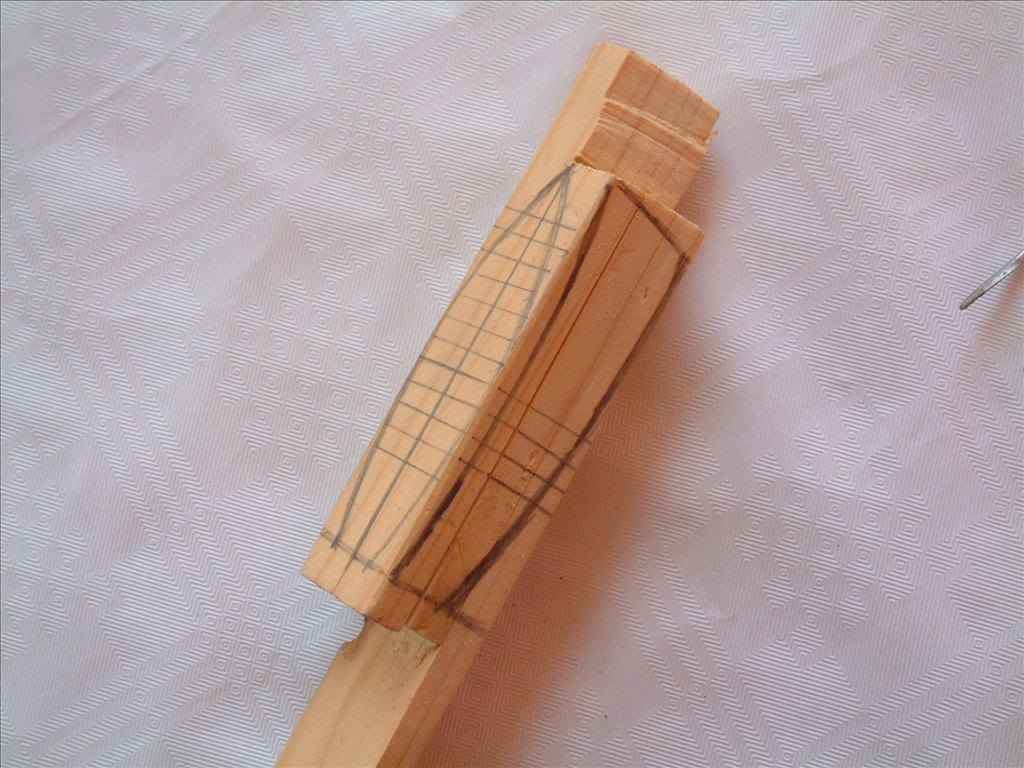

partimos de un taco que trabajamos para conseguir un bote macizo
partimos de un taco que trabajamos para conseguir un bote macizo

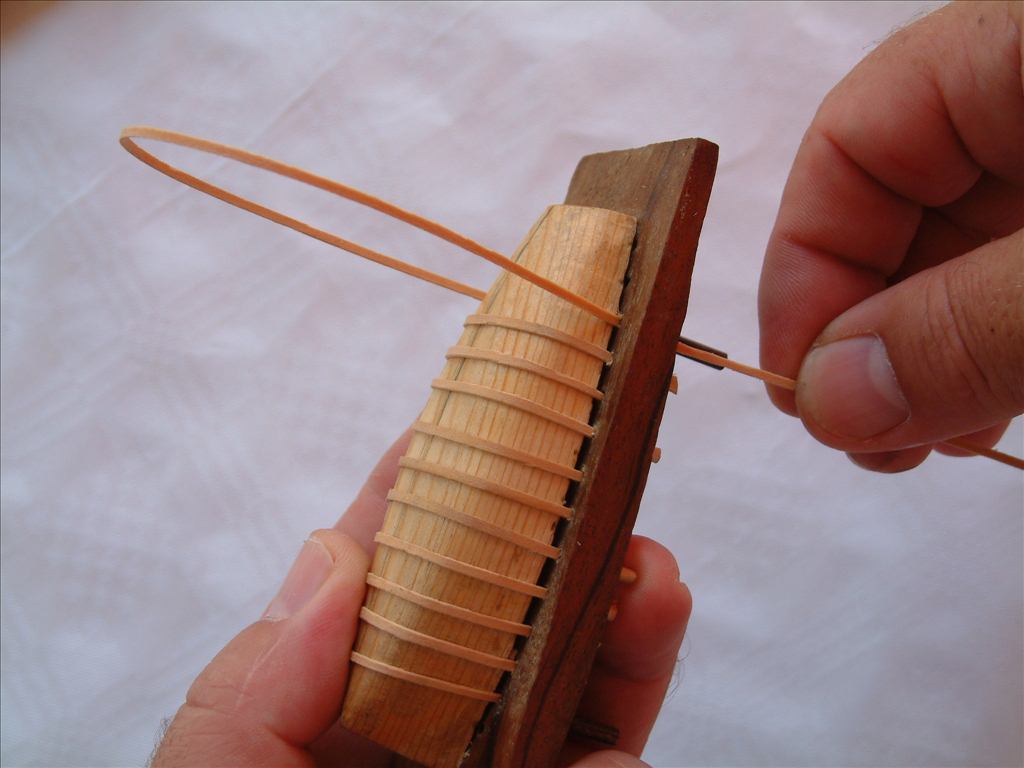

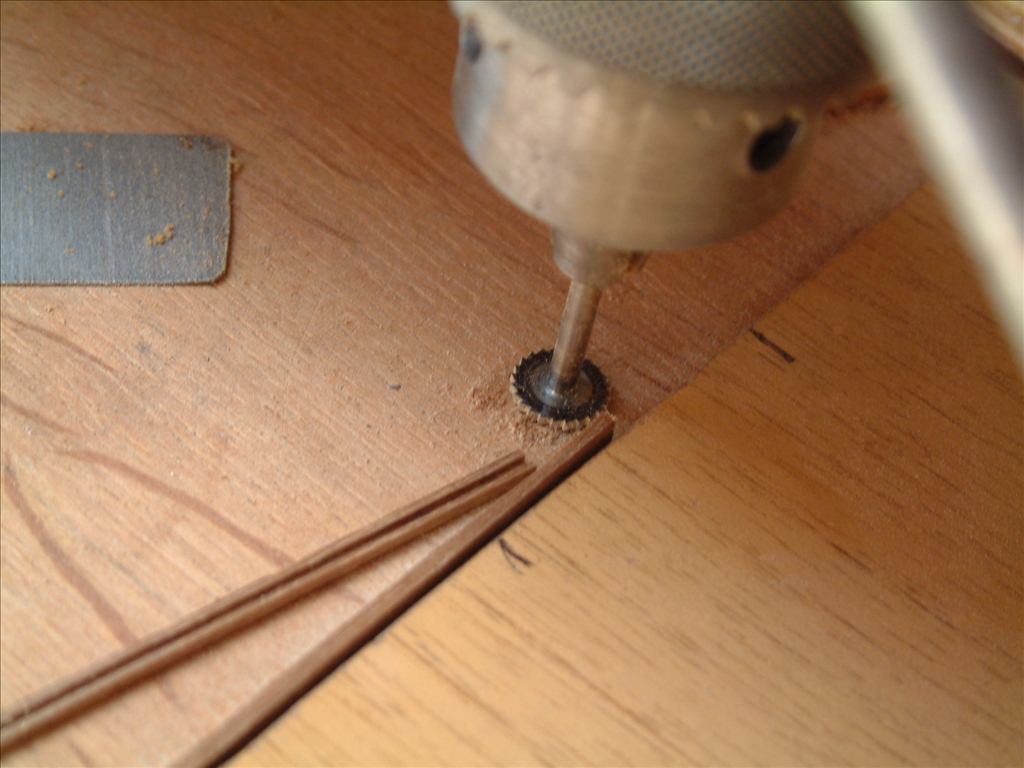

el casco sobre una base a la que le hemos taladrado unos orificios para pasar las tiras de boj que hatan de cuadernas
el casco sobre una base a la que le hemos taladrado unos orificios para pasar las tiras de boj que hatan de cuadernas

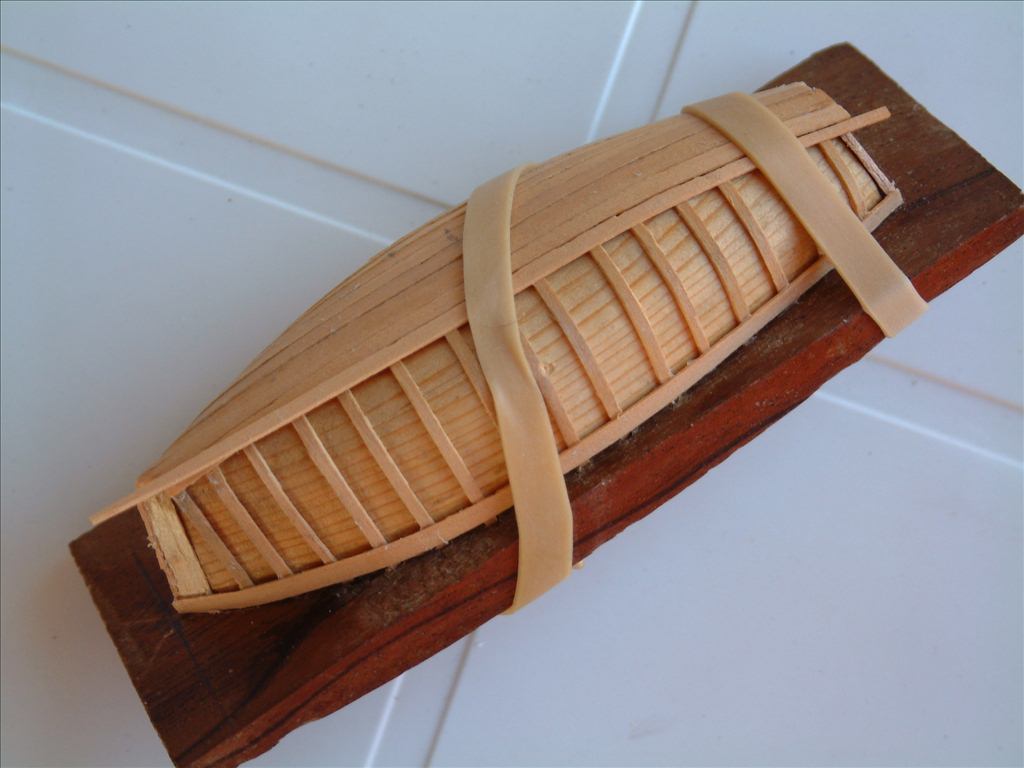

forramos con tracas de boj de 0,5
forramos con tracas de boj de 0,5

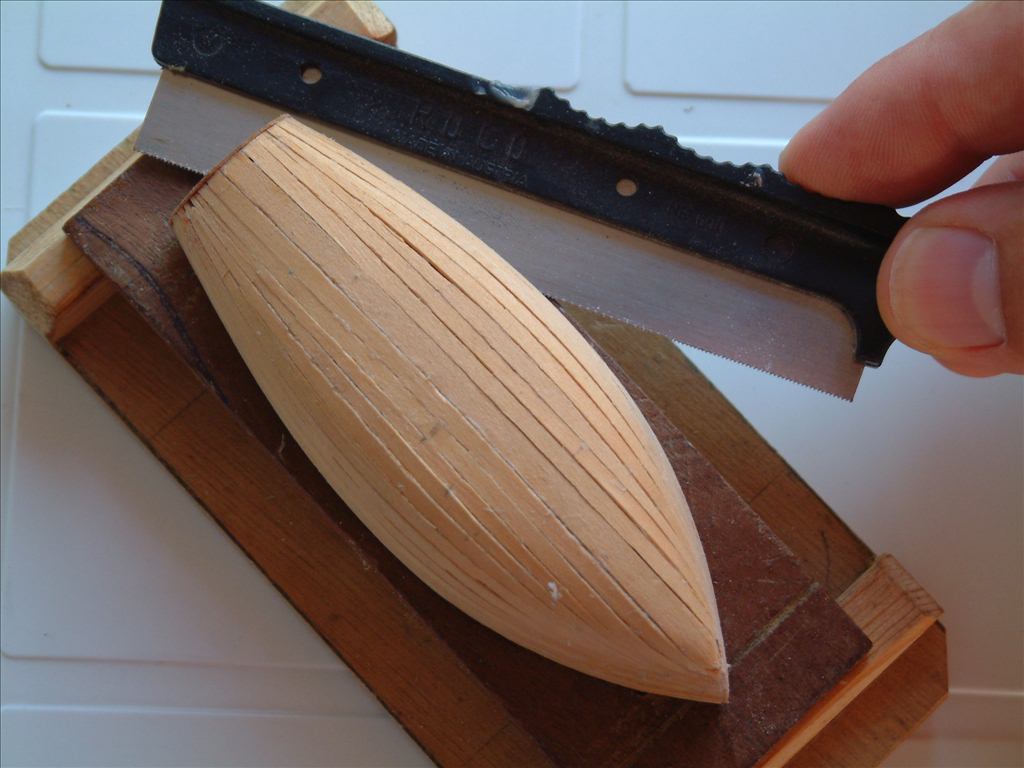

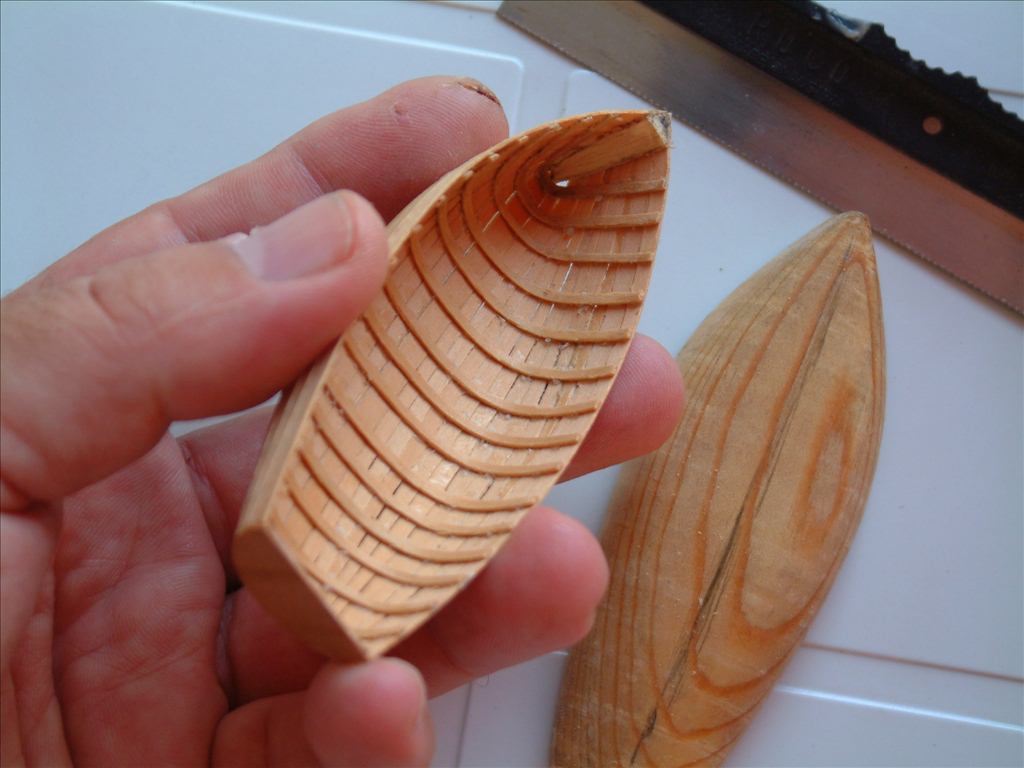

una vez forrado entero cortamos por la base
una vez forrado entero cortamos por la base
colocamos la quilla
colocamos la quilla

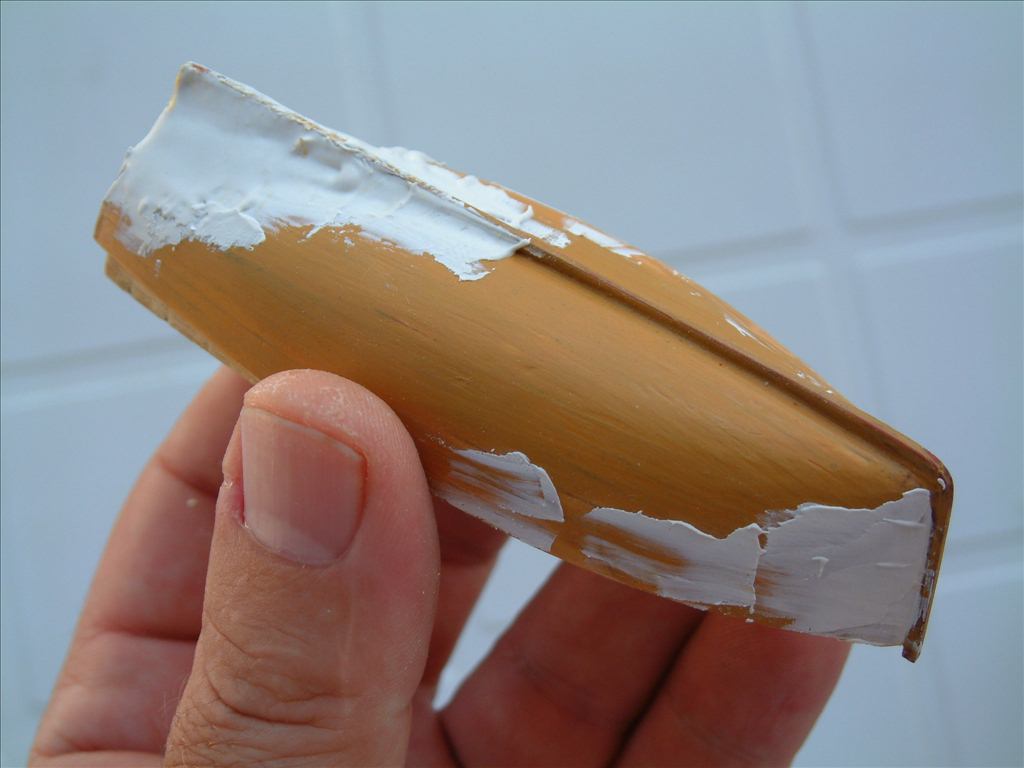

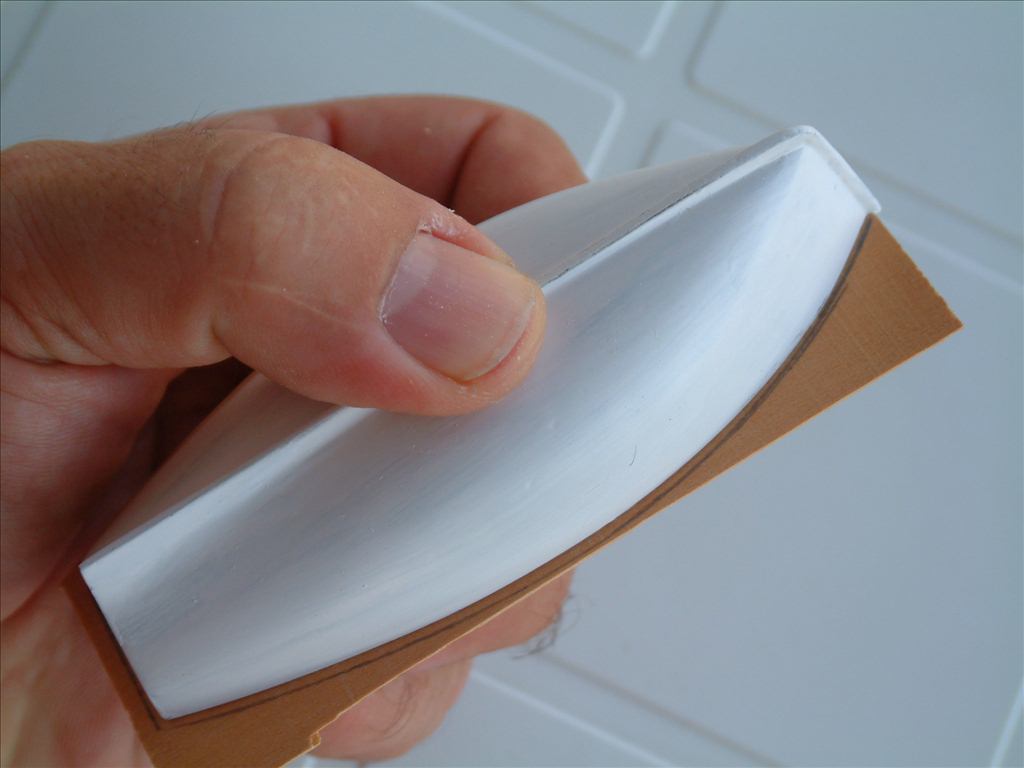

aplicamos una masilla en la zona de popa para provocar una curva correcta
aplicamos una masilla en la zona de popa para provocar una curva correcta

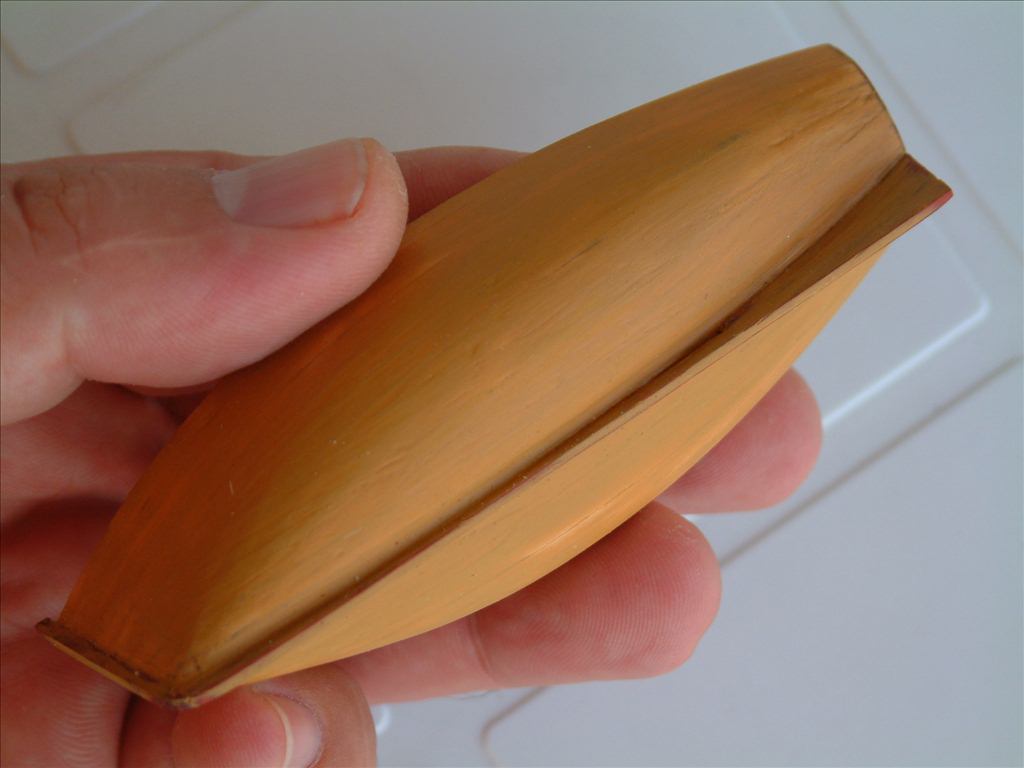

una vez pintado se pega una chapa de boj en la parte superior para fabricar la tapa de regala
una vez pintado se pega una chapa de boj en la parte superior para fabricar la tapa de regala

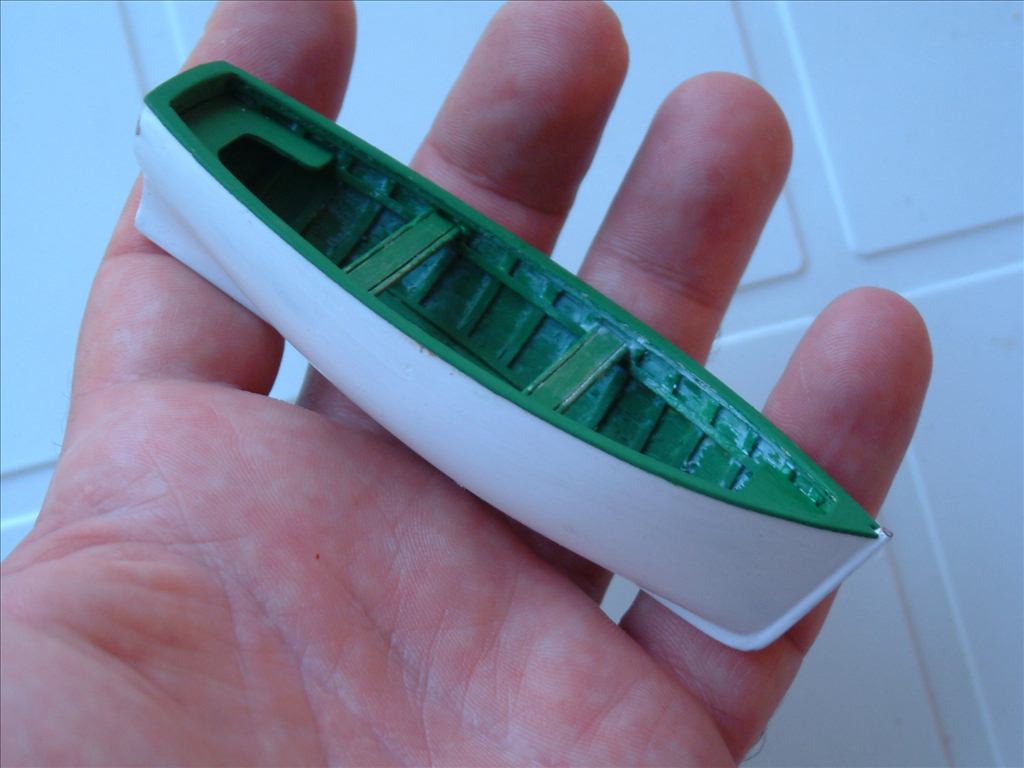

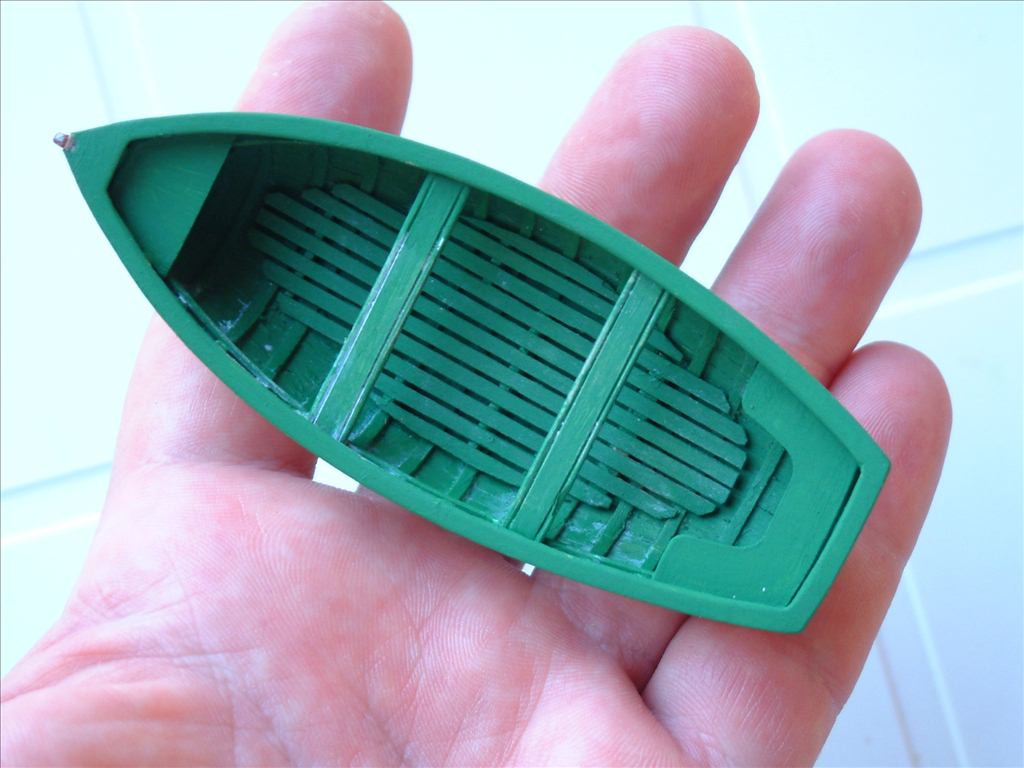

pintado
pintado
Jose González
Gonzalva07@gmail.com
Avatar de Usuario
carlosys
Administrador Web
Administrador Web
Mensajes: 2117
Registrado: Dom Ago 29, 2010 7:37 am
Ubicación: Tarragona
Contactar:

Re: La Palma....otro modelo más

Mensaje por carlosys »

Qué bien que han quedado esos botes. Un trabajo de primera.
Vaya manos que tenéis.

Saludos
Responder
