King of Mississippi de AL paso a paso [Terminado]

Mensaje por carlosys » Mar May 29, 2012 9:04 pm

Hola compis.
Aquí estamos con el nuevo proyecto. El Rey del Mississippi de Artesania Latina. Es el kit antiguo (creo). Lo compré de segunda mano a un compañero del foro :D
Las características del modelo son archiconocidas por todos. Su escala es 1:80 y según los planos su eslora es de 660 mm y su altura de 290 mm, datos que no casan con lo que pone la caja (dice que la altura es de 192mm :?: :?: )

Este modelo a priori se me antoja más sencillo que la Fragata Diana sobre todo por no tener arboladura, pero aun así, voy a intentar añadir y mejorar todo lo que pueda. De hecho estoy estudiando la posibilidad de iluminar con leds las diferentes estancias.
Ahora mismo estoy calculando consumos, zonas a iluminar y posible ubicación de las baterías. Tengo la idea (ya veremos si luego es viable) de hacerlo con baterías recarcables en el interior del casco colocando un conector de carga "camuflado" en alguna parte. De esta forma, no hace falta tener cables a la vista para que luzca encendido. Pero bueno, eso está en fase de estudio.

Para empezar como mandan los dioses, hago lo mismo que con la Diana y expongo todo lo que lleva el kit en su formato original.

Imagen

Imagen

Imagen

Imagen

Imagen

Pues nada amigos... EMPIEZA LA AVENTURA POR EL MISSISSIPPI!!!

Saludos
Última edición por carlosys el Sab Feb 16, 2013 8:59 am, editado 2 veces en total.

epiedy
Incondicional
Incondicional
Mensajes: 664
Registrado: Mar Nov 23, 2010 7:12 pm
Ubicación: madrid

Re: King of Mississippi de AL paso a paso

Mensaje por epiedy » Mar May 29, 2012 9:45 pm

Hola de nuevo Carlos seguro que vamos a disfrutar todos con la construccion del Mississippi ya hemos visto tu Diana a todo lujo y a mi se me antoja que no sera mas facil ya que si le pones leds te vas a enterar de lo que vale un peine jajajaja. Se que nos vas a deleitar con mejoras a si que con tu permiso tomo asiento para no perderme ni un solo detalle. Un saludo cordial.
Epiedy

lologaditano
Aficionado
Aficionado
Mensajes: 170
Registrado: Mar Oct 06, 2009 9:56 am
Ubicación: cadiz

Re: King of Mississippi de AL paso a paso

Mensaje por lologaditano » Mar May 29, 2012 11:34 pm

Hola Carlos,yo tambien tomaré asiento pues tambien tengo guardado el Missisipi a la espera de terminar mi Santisima Trinidad.Seguro que harás un trabajo imprecionante,lo mismo que tu Diana.
Un abrazo.
Terminados:
Santisima Trinidad:viewtopic.php?f=22&t=9076
Video construccion vesion extendida:https://www.youtube.com/watch?v=jqK41uvgHEg

Saludos desde Cádiz.


Creer es poder.

Avatar de Usuario
Demetri
Participativo
Participativo
Mensajes: 480
Registrado: Lun Jun 01, 2009 8:20 pm
Ubicación: Eivissa, Illes Balears

Re: King of Mississippi de AL paso a paso

Mensaje por Demetri » Mié May 30, 2012 8:38 am

Carlos tampoco pienso perdérmelo.
Así que tomo sitio mientras quedan plazas :mrgreen: .
Un saludo,
Dumitru


Hechos:torpedera soviética D-3; torpedera de botalon Mayor Ene, V1; HMS Alert kit de papel, de Shipyard; Sta. Leocadia, kit de papel, de Shipyard;el tender Pospeshniy 1845 kit de papel de ShipWorks

Avatar de Usuario
Marco la frite
Participativo
Participativo
Mensajes: 252
Registrado: Sab Abr 30, 2011 6:43 pm
Ubicación: un pequeno pueblo del sur de la Francia

Re: King of Mississippi de AL paso a paso

Mensaje por Marco la frite » Mié May 30, 2012 2:39 pm

un asiento de mas , es posible? :lol:
no tengo mucho sitio, un poquito solamente para seguir :?: :?: :?:
Tengo un recuerdo que Dominique ha hecho lo mismo :mrgreen: :mrgreen: :mrgreen:
Marco
actualmente trabajando Supply Caldercraft
tambien trabajo la Lancia armata svedese 1/35 Mantua
Nina AL terminado
San Francisco 2 AL terminado

Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6549
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: King of Mississippi de AL paso a paso

Mensaje por gerardo navarro » Mié May 30, 2012 4:47 pm

bueno carlitos, aqui estoy para no despegarme de mi sillon, al fiiiiiiiiiiiiiiinnn, vas a empezar, se que tu nuevo proyecto sera un gran exito, como los otros anteriores..


un abrazo... :wink: :wink: :wink: :wink:

Avatar de Usuario
Tasso
Incondicional
Incondicional
Mensajes: 868
Registrado: Lun Sep 27, 2010 5:14 pm
Ubicación: Catalunya

Re: King of Mississippi de AL paso a paso

Mensaje por Tasso » Mié May 30, 2012 4:59 pm

Buenas tardes Carlos ,de nuevo inicias otro proyecto,eso es bueno que los astilleros no paren.tomando asiento. un saludo Tasso

Avatar de Usuario
josezerzo
Miembro Leal
Miembro Leal
Mensajes: 1569
Registrado: Sab Jun 19, 2010 5:03 pm
Ubicación: España, Madrid

Re: King of Mississippi de AL paso a paso

Mensaje por josezerzo » Mié May 30, 2012 5:27 pm

Me uno a los compañeros y espero que disfrutes tanto o más que con el Diana.

Saludos
Proyectos en curso San Juan Nepomuceno de A.L.:
http://www.modelismonaval.com/foro/view ... =22&t=8569" onclick="window.open(this.href);return false;

Remolcador Ulises R.C.(Terminado)
http://www.modelismonaval.com/foro/view ... 21&t=11857" onclick="window.open(this.href);return false;

odinea
Participativo
Participativo
Mensajes: 543
Registrado: Sab May 19, 2012 10:08 am
Ubicación: UTEBO

Re: King of Mississippi de AL paso a paso

Mensaje por odinea » Mié May 30, 2012 7:36 pm

Hola Carlosys en principio gracias por tu comentario, veo que vas a empezar el Mississippi yo lo hice hace tiempo en plástico, a mi particularmente me encanta este modelo, me gusta lo de iluminar el interior con led, además puedes jugar con la intensidad del alumbrado con resistencias para adaptarlas a cada espacio, lo de la batería tiene que ser accesible para retirarla cuando no se use por largo tiempo puede sulfatarse o estropearse , la otra forma es dejar camuflado un conector como el de los cascos, pinchas el conector y ya está , con un cargador de móvil es suficiente, un saludo

Avatar de Usuario
banton
Miembro Leal
Miembro Leal
Mensajes: 1423
Registrado: Vie Mar 02, 2007 5:38 am
Ubicación: Turrialba . Costa Rica . America Central
Contactar:

Re: King of Mississippi de AL paso a paso

Mensaje por banton » Mié May 30, 2012 8:47 pm

Hola Carlito :D

Remembranza del Missi :D :D :D

Espero que lo vas a disfrutar como yo lo disfrute .

Animo

Pura Vida
Dominique :wink:
Construidos :C.S.S Alabama . King of Mississippi . San Juan Nepomuceno .
En construccion : H.M.S Surprise

Avatar de Usuario
carlosys
Consejo Foro Modelismo Naval
Consejo Foro Modelismo Naval
Mensajes: 1428
Registrado: Dom Ago 29, 2010 7:37 am
Ubicación: Tarragona
Contactar:

Re: King of Mississippi de AL paso a paso

Mensaje por carlosys » Mié May 30, 2012 10:04 pm

Gracias por los animos a todos. Seguro que una vez más, con vuestra ayuda conseguimos botar el Mississippi.

El tema de los leds ya voy teniéndolo claro. He "montado" el barco para ver por dónde puedo pasar los cables y que me va a significar en las diferentes fases del montaje. Al final, iran 30 leds y lo alimentaré exteriormente con una FA de 12V mediante un conector.
Así no habrá cables a la vista ni problemas con las baterías.
La distribución de leds se ha realizado con la finalidad de que en caso de que alguno muera, queden el mayor número de circuitos disponibles no poniendo nunca más de 4 en serie.

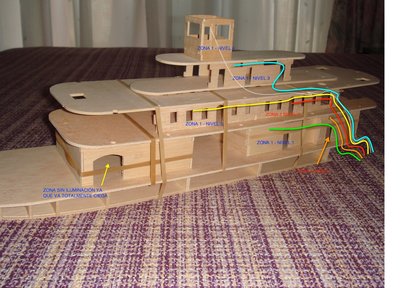

Este es el cableado que quedará oculto entre en los distintos niveles

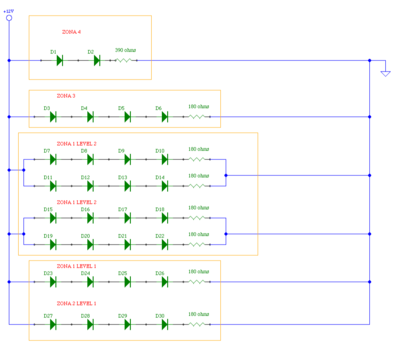

Y este el esquema de conexionado
ESQUEMA LEDS.png
Ahora queda ver dónde y como camuflo el conector de alimentación.

Saludos

odinea
Participativo
Participativo
Mensajes: 543
Registrado: Sab May 19, 2012 10:08 am
Ubicación: UTEBO

Re: King of Mississippi de AL paso a paso

Mensaje por odinea » Jue May 31, 2012 10:37 am

Magnífico trabajo de preparación con esquema y todo, buena idea lo de poner varios circuitos por si fallara alguno, veo que lo tienes muy claro, animo y a seguir, un saludo

saguero
Aficionado
Aficionado
Mensajes: 181
Registrado: Vie Ago 14, 2009 7:17 pm
Ubicación: el casar - 19170 - ESP

Re: King of Mississippi de AL paso a paso

Mensaje por saguero » Jue May 31, 2012 11:29 am

Ideal, CarlosSys. Yo también tengo en marcha este modelo y quería ponerle leds pero no me atrevía a pesar de haber leído otras explicaciones en el foro.
(Cuantos más detalles des, más agradecidos te estamos los "copiadores").

Y otra cosa, en el hilo de Gerardo Navarro hubo una época que se estaba pegando con el tema de hacer funcionales las bielas que mueven la rueda. No acabé de ver clara su solución (debe ser torpeza mía).
Si piensas hacerlo así también en el tuyo ponnos muchas fotos y explicaciones, por favor.

Avatar de Usuario
Marco la frite
Participativo
Participativo
Mensajes: 252
Registrado: Sab Abr 30, 2011 6:43 pm
Ubicación: un pequeno pueblo del sur de la Francia

Re: King of Mississippi de AL paso a paso

Mensaje por Marco la frite » Jue May 31, 2012 5:18 pm

Estoy iluminado :lol:
Marco
actualmente trabajando Supply Caldercraft
tambien trabajo la Lancia armata svedese 1/35 Mantua
Nina AL terminado
San Francisco 2 AL terminado

Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6549
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: King of Mississippi de AL paso a paso

Mensaje por gerardo navarro » Jue May 31, 2012 5:59 pm

bueno Carlos, veo que llevas muy bien estudiada la distribucion de las luces, tan solo te digo que si tuvieras la forma de poder esconder una bateria recargable para los leps, te quedaria de perla, y el cargador lo conectarias para recargar esa bateria que usaras.. asi cuando lo estuvieras exponiendo, estaria iluminado y no se veria los cables (en mi caso los cables lo voy a forrar o encorchar como si fuese cabos), pero bueno esto que veo ya pinta que vas a hacer un hermoso trabajo...


Saludos.. :wink: :wink:

Avatar de Usuario
cjmoreno
Aficionado
Aficionado
Mensajes: 242
Registrado: Jue Ene 13, 2011 11:14 pm
Ubicación: ES

Re: King of Mississippi de AL paso a paso

Mensaje por cjmoreno » Jue May 31, 2012 6:28 pm

Me gusta mucho ese modelo, y con luces seguro que queda genial.
Seguiré los avances.
Animo.
Un saludo.

Avatar de Usuario
Manuel Carballo
Consejo Foro Modelismo Naval
Consejo Foro Modelismo Naval
Mensajes: 1015
Registrado: Mar Oct 05, 2010 12:05 am
Ubicación: Cd. de Mexico

Re: King of Mississippi de AL paso a paso

Mensaje por Manuel Carballo » Vie Jun 01, 2012 6:30 am

Llego tarde y solo alcance sitio desde la puerta del astillero pero desde aquí no voy a perder detalle, seguro lo vas a llevar a buen puerto y con un excelente resultado.

Saludos
Terminado "Cutter ingles de finales del siglo XVIII". En proceso "Royal William escala 1/48", Lexingtong Bergantín americano, HMS Leopard esc. 1/280,
"Le Soleil Royal de Heller"

Avatar de Usuario
Sr.Gallagher
Aficionado
Aficionado
Mensajes: 77
Registrado: Mié Nov 18, 2009 6:08 pm
Ubicación: España

Re: King of Mississippi de AL paso a paso

Mensaje por Sr.Gallagher » Sab Jun 02, 2012 10:36 am

Estoy seguro de que lo vas a disfrutar, yo lo he acabado hace bien poquito, y tengo que confesar que ha sido con el modelo que mas me he divertido.
Suelta amarras y buen viaje, seguire la estela de la rueda de tu barco.
Term: J.S. Elcano, Harvey, H.M.S. Bounty (Jolly Boat), Albatros, H.M.S. Endeavour, King Of The Mississippi, Carmen II, Santa Maria
Prox:J.S. Elcano Esc. 1:110
Cuando al marinero le dan de beber, o lo han J..... o lo van a J......

Avatar de Usuario
Sr.Gallagher
Aficionado
Aficionado
Mensajes: 77
Registrado: Mié Nov 18, 2009 6:08 pm
Ubicación: España

Re: King of Mississippi de AL paso a paso

Mensaje por Sr.Gallagher » Sab Jun 02, 2012 10:38 am

Por cierto ese equemita de los leds, lo voy a guardar para proximos proyectos.
Term: J.S. Elcano, Harvey, H.M.S. Bounty (Jolly Boat), Albatros, H.M.S. Endeavour, King Of The Mississippi, Carmen II, Santa Maria
Prox:J.S. Elcano Esc. 1:110
Cuando al marinero le dan de beber, o lo han J..... o lo van a J......

jorge pua romero
Participativo
Participativo
Mensajes: 384
Registrado: Sab May 28, 2011 12:38 pm
Ubicación: madrid

Re: King of Mississippi de AL paso a paso

Mensaje por jorge pua romero » Sab Jun 02, 2012 2:17 pm

Hola Carlosyss!.Te saludo desde otro sitio,puesto que mi ordenador hizo agua... :evil: :evil: .
Solo animarte a seguir con este gran proyecto,que seguro nos deleitaras,para ello tomo asiento,atencion y admiracion.
Saludos y adelante con ello compañero.

Avatar de Usuario
carlosys
Consejo Foro Modelismo Naval
Consejo Foro Modelismo Naval
Mensajes: 1428
Registrado: Dom Ago 29, 2010 7:37 am
Ubicación: Tarragona
Contactar:

Re: King of Mississippi de AL paso a paso

Mensaje por carlosys » Dom Jun 03, 2012 8:04 pm

Hola amigos
Muchas gracias a todos por los ánimos y por estar pendientes de este montaje. Esto ayuda a poner más empeño y ganas.

Así que aquí estamos con los avances de la semana que básicamente han consistido en preparar el casco del Missi, forrarlo, tintarlo y preparar el tema de la alimentación de los leds.
Vamos por partes..

Preparación del casco, colocación de falsa quilla,cuadernas y mamparos.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Refuerzo de los mamparos.

Imagen

Imagen

Forrado del casco para preparar su tintado. En kit viene preparado para forrar con tiras de Nogal Africano, pero me gusta más la opción de darle envejecido que usó el Sr. Banton, así que lo forro con listones de ramín.

Imagen

Imagen

Imagen

Ahora toca tintar y preparar el tema de la iluminación.

Saludos
Última edición por carlosys el Dom Jun 03, 2012 8:23 pm, editado 2 veces en total.

Avatar de Usuario
carlosys
Consejo Foro Modelismo Naval
Consejo Foro Modelismo Naval
Mensajes: 1428
Registrado: Dom Ago 29, 2010 7:37 am
Ubicación: Tarragona
Contactar:

Re: King of Mississippi de AL paso a paso

Mensaje por carlosys » Dom Jun 03, 2012 8:12 pm

Vamos a seguir con el tintado.
Lo primero es decidir el color y después de probar, gana el color NOGAL para todo lo que sea casco y cubiertas.

Imagen

Así que nos ponemos manos a la obra....

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Finalmente, la instalación del tema "eléctrico", que hay que ir dejando prevista antes de tapar cubiertas.
De acuerdo con el esquema publicado en los primeros posts, he hecho una pequeña placa de circuito impreso que contiene las resistencias y el reparto de alimentaciones. A partir de ésta, salen los pares de cables que irán a cada "estancia".

Imagen

Imagen

El conector quedará camuflado detrás de la rueda de la turbina.
Imagen

Disculpad la calidad de las fotos... no he usado la cámara "buena"... :(

Hasta aquí la faena de la semana. Ahora toca preparar la primera cubierta y los soportes del casco a la peana para tenerlo ya fijado durante el resto del montaje.

Saludos

Avatar de Usuario
cjmoreno
Aficionado
Aficionado
Mensajes: 242
Registrado: Jue Ene 13, 2011 11:14 pm
Ubicación: ES

Re: King of Mississippi de AL paso a paso

Mensaje por cjmoreno » Dom Jun 03, 2012 10:41 pm

Vaya paso que llevas, y además te está quedando genial.
Lo de las luces es una idea muy buena que intentaré utilizar en alguno de mis futuros proyectos.

Saludos.

Miguel Castañeda
Aficionado
Aficionado
Mensajes: 21
Registrado: Vie Mar 23, 2012 6:49 pm
Ubicación: La Pobla de Mafumet Tarragona

Re: King of Mississippi de AL paso a paso

Mensaje por Miguel Castañeda » Lun Jun 04, 2012 4:40 pm

Hola Carlosys, me incorporo a la fiesta, veo que vas de carreras, no apartaré ojo para aprender todo lo que pueda, yo también le pondré alumbrado al Marina II, he encontrado tubo de latón de 2 mm. que cuadra a la perfección con la escala 1/50 para hacer las farolas
un saludo paisano
Miguel Castañeda

manolo gil
Participativo
Participativo
Mensajes: 387
Registrado: Vie Abr 29, 2011 8:26 pm
Ubicación: Málaga

Re: King of Mississippi de AL paso a paso

Mensaje por manolo gil » Lun Jun 04, 2012 8:23 pm

Hola Carlosy fenomenal comienzo con el Missi ( ya lo llamamos con confianza) espectacular tu valentía en hacerlo distinto, te felicito, estaré atento y te seguiré.Esta mañana he visto en el hilo de técnicas de modelismo naval en el tema de arboladuras de como se hace una bolina de coy y te dejo un mensaje que espero si lo ves y le puedes robar tiempo a tu Missi, ya que veo tu buena disposición para enseñarnos a todos los que en este mundillo tratamos de aprender y que además eres un artista. Espero tu respuesta, Recibes saludos cordiales

Responder
