My "Palo de Agua" (terminado)
- Iniciador del tema gerardo navarro
- Fecha de inicio
gerardo navarro
Leyenda
albertobasulto dijo:-Que te ha quedado de pelos la tarjeta, no te preocupes sino la puedes hacer en CNC, que eso de nada sirve, lo importante es que funcione y que funcione bien, que he visto el vídeo, y gira el angulo que giraría con el receptor, me late más esta nueva configuración del 555 que tiene un camino separado de carga atreves del diodo.
-Felicitaciones, ahora sí, al que pregunte lo mando contigo.
carptroya dijo:
si al fin amigos, gracias ahora estoy un poquito estancado en ubicar el servo a stribor y alargar el brazo, y "Dios mio" pasar los cabos siguiendo el dibujo que me envio Carlo, vere como me sale la cosa.....
:wink:
albertobasulto
Habitual
-A ver, antes de que sigas, (modifica y modifica y modifica), has una cosa, mide cuanta escota tienes que cazar, desde que pones la botavara a 90º hasta que la tienes sobre crujia, este será tu punto de partida para determinar la posición del brazo de servo y el largo el mismo. :?:
-Saludos.
-Saludos.
gerardo navarro
Leyenda
albertobasulto dijo:-A ver, antes de que sigas, (modifica y modifica y modifica), has una cosa, mide cuanta escota tienes que cazar, desde que pones la botavara a 90º hasta que la tienes sobre crujia, este será tu punto de partida para determinar la posición del brazo de servo y el largo el mismo. :?:
-Saludos.
hola alberto, te entendi parte, acordarte que soy mano bruto o cabezon je je je, mira en los dibujos de abajo y me dices que medida tomo la linea verde o la linea amarilla y debo hacer el brazo del servo con la medida que me de... :?: :?:
yo hice un brazo en aluminio que mas o menos deja 5 cm a cada lado estribor y babor.... casi queda pegando a las amuras de babor y estribor,me toca hacerlo mas grande....
por respondeme lo mas pronto porque esta tarde lienso trabajar en el fuertemente..
:wink:
Archivos adjuntos
gerardo navarro
Leyenda
la cazada abriendo el mastil d ela mayor haciendo angulo de 90º, y midiendo de donde colocare el tensor en la botavara y hasta el tubito donde pasara el cabo al servo me da 26 cm......
:wink:
si te entendi bien amiguito alberto, ojala leas temprano para que me digas algo, es sabado 04:00 pm me queda mucho tiempo para aprovechar y adelantar...
:|
:wink:
si te entendi bien amiguito alberto, ojala leas temprano para que me digas algo, es sabado 04:00 pm me queda mucho tiempo para aprovechar y adelantar...
:|
Archivos adjuntos
gerardo navarro
Leyenda
aqui tengo devolviendo la botavara bien horizontal sobre la linea de crujia mide 12 cm, porque va a sobrar cabo por la altura que hay de la botavara a la superficie de la cubierta (tubo)....
asi que hago esta operacion tomo los 26 cm que da estando la botavara a 90º hacia estribor formando una "L" con la linea de crujia.... y le resto los 12 cm, que da estando horizontal sobre la linea de crujia,,(pueden ver las fotos) esto me da
14 cm..... (ahora que hago con ellos Alberto)...
Nota: no se rian de esta pregunta je je je, hacia babor tambien tiene que girar la botavara 90º, o todo velero gira hacia un lado los 90º solamente....
asi que hago esta operacion tomo los 26 cm que da estando la botavara a 90º hacia estribor formando una "L" con la linea de crujia.... y le resto los 12 cm, que da estando horizontal sobre la linea de crujia,,(pueden ver las fotos) esto me da
14 cm..... (ahora que hago con ellos Alberto)...
Nota: no se rian de esta pregunta je je je, hacia babor tambien tiene que girar la botavara 90º, o todo velero gira hacia un lado los 90º solamente....
Archivos adjuntos
albertobasulto
Habitual
-Pensé que ya tenias la escota en el arraigo de botavara, y enhilada en el tubo de entrada, pero veo que no, en que plano te basaste para la posición de la escota, primero habrá que fijar eso, y después hacer lo que te dije.
-Dime en que plano, regreso al rato por él.
-Dime en que plano, regreso al rato por él.
gerardo navarro
Leyenda
aqui doy otros datos, el brazo del servo que alargue tiene 10 cm de largo, 5 cm mide cada extremo desde el tornillo que sujeta al eje al extremo,
pega al tope del mamparo, osea no puede ser mas largo..
el servo no lo puedo ya reubicar, ya que no hay para donde..
la altural del tubo es de 5 cm
osea que al recorrer el servo me da 9.5 cm de cuerda o cabo y sumamos 5 cm de cabo que quedaria por dentro del tubo..
mejor ver foto, con esto ya hay que lograr la manera de acondicionar los cabos,,
Alberto a trabajar, estas solo, ya que Carlos y Dalogo estan de vacaciones, no me abandones ahora mi cuate..
:wink:
puedes hacerme un dibujo en paint sobre las fotos, para augerime copmo pueden ir los cabos..
pega al tope del mamparo, osea no puede ser mas largo..
el servo no lo puedo ya reubicar, ya que no hay para donde..
la altural del tubo es de 5 cm
osea que al recorrer el servo me da 9.5 cm de cuerda o cabo y sumamos 5 cm de cabo que quedaria por dentro del tubo..
mejor ver foto, con esto ya hay que lograr la manera de acondicionar los cabos,,
Alberto a trabajar, estas solo, ya que Carlos y Dalogo estan de vacaciones, no me abandones ahora mi cuate..
:wink:
puedes hacerme un dibujo en paint sobre las fotos, para augerime copmo pueden ir los cabos..
Archivos adjuntos
gerardo navarro
Leyenda
:wink: :wink: :wink:
gerardo navarro
Leyenda
anoche hice trasnochar a mi buen amigo Albertobasulto, para que me indicara como debia colocar los cabos, pues estoy algo enrredado en ello, pues el pobre Alberto, me envio parte de la documentacion y la verdad hoy a el mismo le comentaba por MP, que no se que me pasara que no es que Yo sea una persona terca y haga lo que s eme de la gana, no me gusta tomar consejos y hacer las cosas como me la sugieren los compañeros cuando le solicito ayuda, pero cuando empiezo a hacer o seguir los pasos a pasos de lo otros foristas, me bloqueo o embrutesco, no se no me da la cabeza para asimilar la informacion y me vuelvo un ocho, y se me viene a la cabeza es hacerlo de otra forma, que se ven todas disparatadas je je je y no me llevan a buen puerto,,,,
buenos amigos los dejo voy a poner lo de hoy, y a ti albertobasulto, te envio un fuerte abrazo y te doy las gracias por ser un buen compañero y tenerle tanta paciencia a este viejo terco je je je..
Saludos amigos... :wink: :wink:
mas tarde ( lunes 01 pm España) pego los enlaces de unos videos cortico y unas fotos de como hice unas poleas, esta muy lento la señal de internet, los domingos por la noche es asi...
buenos amigos los dejo voy a poner lo de hoy, y a ti albertobasulto, te envio un fuerte abrazo y te doy las gracias por ser un buen compañero y tenerle tanta paciencia a este viejo terco je je je..
Saludos amigos... :wink: :wink:
mas tarde ( lunes 01 pm España) pego los enlaces de unos videos cortico y unas fotos de como hice unas poleas, esta muy lento la señal de internet, los domingos por la noche es asi...
gerardo navarro
Leyenda
hace meses que repare unos closets, me quedaron un poco de estos prensadores, cuyo fin es tener la puerta prensada al marco y no se hablan, no se en si por el momento su nombre, bueno ayer domingo los desempolve y con el motortur le hice una ranura, para que me queden como una polea, luego le quite el cuerpo que sostiene los dos tensores y tras limar y rebanar sus partes, hice estas poleas....
:wink: :wink: :wink:
:wink: :wink: :wink:
Archivos adjuntos
gerardo navarro
Leyenda
gerardo navarro
Leyenda
si vieron el video anterior ven que el cabo que puse en las poleas es cañamo muy duro y delisza bien, eso que lo ensere, luego cambie por naylon de pescar, se me esta quedando un poco, creo que volvere a colocar el cañamo, aun que estoy averiguando a ver donde consigo la piola que trae los radios viejo para sintonizar que era una pita o naylon enserada.....
y aqui dejo los videos de 30 seg, para que vean como se mueve el foque... je je je..
http://youtu.be/2D5KmpvU5wA" onclick="window.open(this.href);return false;
http://youtu.be/CjCaxwGkxao" onclick="window.open(this.href);return false;
quiero que ahora de verdad mirando las fotos y los tres videos me echen una mano por donde debo pasar los cabos (no se su nombre) para mover la botabara y foque..
:wink: :wink:
y aqui dejo los videos de 30 seg, para que vean como se mueve el foque... je je je..
http://youtu.be/2D5KmpvU5wA" onclick="window.open(this.href);return false;
http://youtu.be/CjCaxwGkxao" onclick="window.open(this.href);return false;
quiero que ahora de verdad mirando las fotos y los tres videos me echen una mano por donde debo pasar los cabos (no se su nombre) para mover la botabara y foque..
:wink: :wink:
Archivos adjuntos
gerardo navarro
Leyenda
Reflexionando:
mañana empiezo a terminar el RG-65, "estatico", lastima quedara de adorno para cualquier casa donde vaya, sin poder surcar alguna vez alguna pileta, luego de trajinar durante tres largas semanas rompiendome el coco, pude hacer mi probador de servo, funciona bien, el servo donde esta ubicado, esta bien, el brazo es lo suficiente largo para dar el giro, osea tiene buena tirada..... pero ahora el inconveniente que tengo es:
dalogo me paso hace tiempo unos videos que el hizo de como colocar los cabos internos y externos pra poder mover las velas, lastimosamente me envio un formato, que por mas que el me envio el enlace del programa me fue imposible verlos........
Carlos, me envio un enlace donde hay fotos y cuatro dibujos donde me dice donde van los cabos internos e externos para mover las velas, por mas que le di vuelta y vuelta no pude descifrar y como todo esta junto, ese viaje de cuerdas, pues para uno que nunca ha tenido un velero en la manos ni verlos, la verdad reconozco que me queda grande, no se vosotros alla, estan mas al alcanze de fijarse en otro o quien les ayude.... pues la cuestion resulto un enrredo, la cosa hubiese sido diferente si cada cabo del dibujo llevase un color para poderlo distinguir, quedaria mas facil poder seguir el planito, asi que no pude hacer nada con la informacion de carlos, pero si le estoy agradecido por la gentilesa y ayuda que me presto.... "gracias amigo Carlos je je je"..
por ultimo puse tres dibujos hecho por mis garabatos, donde reflejo como va (hablare en criollo sin ese lenguaje nautico del cual estoy algo alejado) donde va el cabo que parte de un punto en la botavara de la vela mayor, entra por un tubo en forma de "U" que esta en cubierta, y en el interior del casco ese cabo va sujeto al brazo, no antes de pasar por varias arandelas en el interior..... si el servo gira y hace tension al cabo, este me va a tirar del cabo y por logica va a hacer que la botavara quede horizontal sobre el ejerciendo fuerza en ella (la botavara) y quedando en una posicion horizontal sobre la linea de crujia de la cubierta..... no se como coño que lo he visto en los videos esa maldi... (groseria)
vela da un giro de 90º a babor o estribor y vuelve a su posicion, con tan solo ese cabo que sale por el tubo...... como si dos grupos de hombres tirasen de una cuerda, ganara el grupo que tenga mas fuerza (viejo jueguito de tirar la cuerda) pero la cuerda siempre ira en linea recta hacia donde se le ejerce la fuerza, asi es lo mismo el cabo es jalado hacia el interior del tubo, como carajo veo que da esos giro de 90º hacia los costados...
vaya que de malas soyyyyyyyy.
:x :x :x
mañana empiezo a terminar el RG-65, "estatico", lastima quedara de adorno para cualquier casa donde vaya, sin poder surcar alguna vez alguna pileta, luego de trajinar durante tres largas semanas rompiendome el coco, pude hacer mi probador de servo, funciona bien, el servo donde esta ubicado, esta bien, el brazo es lo suficiente largo para dar el giro, osea tiene buena tirada..... pero ahora el inconveniente que tengo es:
dalogo me paso hace tiempo unos videos que el hizo de como colocar los cabos internos y externos pra poder mover las velas, lastimosamente me envio un formato, que por mas que el me envio el enlace del programa me fue imposible verlos........
Carlos, me envio un enlace donde hay fotos y cuatro dibujos donde me dice donde van los cabos internos e externos para mover las velas, por mas que le di vuelta y vuelta no pude descifrar y como todo esta junto, ese viaje de cuerdas, pues para uno que nunca ha tenido un velero en la manos ni verlos, la verdad reconozco que me queda grande, no se vosotros alla, estan mas al alcanze de fijarse en otro o quien les ayude.... pues la cuestion resulto un enrredo, la cosa hubiese sido diferente si cada cabo del dibujo llevase un color para poderlo distinguir, quedaria mas facil poder seguir el planito, asi que no pude hacer nada con la informacion de carlos, pero si le estoy agradecido por la gentilesa y ayuda que me presto.... "gracias amigo Carlos je je je"..
por ultimo puse tres dibujos hecho por mis garabatos, donde reflejo como va (hablare en criollo sin ese lenguaje nautico del cual estoy algo alejado) donde va el cabo que parte de un punto en la botavara de la vela mayor, entra por un tubo en forma de "U" que esta en cubierta, y en el interior del casco ese cabo va sujeto al brazo, no antes de pasar por varias arandelas en el interior..... si el servo gira y hace tension al cabo, este me va a tirar del cabo y por logica va a hacer que la botavara quede horizontal sobre el ejerciendo fuerza en ella (la botavara) y quedando en una posicion horizontal sobre la linea de crujia de la cubierta..... no se como coño que lo he visto en los videos esa maldi... (groseria)
vela da un giro de 90º a babor o estribor y vuelve a su posicion, con tan solo ese cabo que sale por el tubo...... como si dos grupos de hombres tirasen de una cuerda, ganara el grupo que tenga mas fuerza (viejo jueguito de tirar la cuerda) pero la cuerda siempre ira en linea recta hacia donde se le ejerce la fuerza, asi es lo mismo el cabo es jalado hacia el interior del tubo, como carajo veo que da esos giro de 90º hacia los costados...vaya que de malas soyyyyyyyy.
:x :x :x
Archivos adjuntos
gerardo navarro
Leyenda
tome estas fotos cortesia de Carlos, para poder explicar o alguien me explique lo siguiente,
el tubo que coloque en cubierta para pasar el cabo que me hara mover la vela mayor, la unica funcion que hace es volver a recojer la vela cuando esta pñor accion del viento se va hacia babor o estribor, porque por su posicion no creo que ella misma permita el giro de 90º hacia la derecha o izquierda, el viento empuja la vela y nosotros la hecemos regresar con el Rc, esa es la funcion, partiendo de aqui y sabiendo bien como es esto ya podre ir cocolanco el resto de cabos..
:?: :?: :?: :?:
el tubo que coloque en cubierta para pasar el cabo que me hara mover la vela mayor, la unica funcion que hace es volver a recojer la vela cuando esta pñor accion del viento se va hacia babor o estribor, porque por su posicion no creo que ella misma permita el giro de 90º hacia la derecha o izquierda, el viento empuja la vela y nosotros la hecemos regresar con el Rc, esa es la funcion, partiendo de aqui y sabiendo bien como es esto ya podre ir cocolanco el resto de cabos..
:?: :?: :?: :?:
Archivos adjuntos
albertobasulto
Habitual
-Hola "Gerardo" bueno, creo que te falta ordenar un poco tus pensamientos:

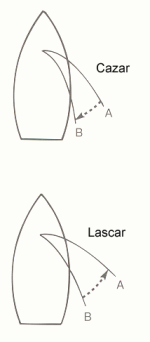

-Cuando tu velero va "amurado" a babor o a estribor, (amuras del lado de barlovento, osea del lado de donde te sopla el viento) tu "Cazas o filas las escotas (si la cazas, la jalas hacia el servo, y si la filas le das escota para que se aleje la botavara), y esto sucede lógicamente por la acción del viento, tu no tienes forma de alejar la botavara, solamente de cazar la escota para que se acerque a crujía.
-Cuando tu velero va "amurado" a babor o a estribor, (amuras del lado de barlovento, osea del lado de donde te sopla el viento) tu "Cazas o filas las escotas (si la cazas, la jalas hacia el servo, y si la filas le das escota para que se aleje la botavara), y esto sucede lógicamente por la acción del viento, tu no tienes forma de alejar la botavara, solamente de cazar la escota para que se acerque a crujía.
albertobasulto
Habitual
-Ahora, la distancia del "Mastil" al punto donde arraigues la escota, te dará la cantidad de escota que necesites cazar, para llevar la vela desde "Través" hasta crujía, por tanto está en relación directa con el largo del brazo del servo.
-La punta del tubo de salida de escota, debe quedar lo más próximo a donde tu decidas arraigar la escota a la botavara, si lo panes mas atrás, no será proporcional la escota que jales con el angulo que logres cazar la botavara, y si la pones muy abajo, afectaras la graduación del "Twist" cuando cazes toda la escota.
-Un saludo.
-La punta del tubo de salida de escota, debe quedar lo más próximo a donde tu decidas arraigar la escota a la botavara, si lo panes mas atrás, no será proporcional la escota que jales con el angulo que logres cazar la botavara, y si la pones muy abajo, afectaras la graduación del "Twist" cuando cazes toda la escota.
-Un saludo.
gerardo navarro
Leyenda
albertobasulto dijo:
gracias amigo, mirame ahora si como me cambio la cara... es que nadie habia explicado eso, y era lo que queria saber, ...
la botavara se va hacia los lados por accion del viento, la recojo o la dejo ir con el servo, tan solo me falta es calcular la distancia o el largo que debo darle al arraigue.... huf, huf, anoche ya habia cerrado el hilo, desepcionado de mi mismo y de la poca informacion que tenia, pero me acabas de hacer cambiar de animo, me dare otra oportunidad......
gracias alberto.. :wink: :wink: :wink:
Archivos adjuntos
gerardo navarro
Leyenda
ayer habia subido unos dibujos que me habia enviado Daniel o dalogo, donde aparecia como iban los cabos y una banda de goma, habia hecho una preguntas y envie todo, pero en ese momento fue cuando la pagina entro en mantenimiento y se perdio la informacion enviada, pero de toda forma hoy en la noche improvisando y muy toscamente coloque unos cabos al servo, y con una banda de goma, y una argolla sujete todo, como veis en la foto, luego le puse el ventilador a alta velocidad como si fuese el viento, y saque un pequeño video como aparece abajo, espero y lo vean porque ya la verdad si se como se mueve por el accionar del viento wel conjunto y es retenido y de vuelta a su sitio por el servo, esto ultimo me lo explico albertobasulto y me saco del laberinto donde estaba por mi ingnorancia en el tema, tan solo me falta es preguntar una sola cosa pero mañana con la foto lo expondre mejor..
eso si me toca remover todos los herrajes de cubierta, y pintar d enuevo cubierta y resanar los orificios que hice, bueno no hay nada que la macillita no quite...
:wink:
http://youtu.be/u7VvJ5vh-GI" onclick="window.open(this.href);return false;
eso si me toca remover todos los herrajes de cubierta, y pintar d enuevo cubierta y resanar los orificios que hice, bueno no hay nada que la macillita no quite...
:wink:
http://youtu.be/u7VvJ5vh-GI" onclick="window.open(this.href);return false;
