J. S. ELCANO 1:110 POR ANTONIO

[Leopoldofran]

Es cierto que en el barco son de color claro pero también que a 100 m. no se ven casi, no se te ocurra cambiarlos esas cosas solo las vemos cuatro chiflados. Por otra parte el modelismo naval es más bien descriptivo aunque sea más parecido a lo que realmente se ve el diorama, o al menos debería.
Saludos



[ANCGO]

Gracias leopoldo, intente reformarlo pero como dices es una locura.
Ya he colocado las primeras velas, foque volante, perifoque, foque, conttafoque y trinquetilla.



[Leopoldofran]

Hola Antonio. Nunca había visto foques con ese despiece, solo he visto una vez ese barco pero fué inolvidable, en el mar navegando cerca de Calpe. Como hacía poco viento pude navegar un rato paralelo a él, llevaba todas las velas y cuando llegó a unos 400 m. del peñón de Ifach se paró poniendo en facha las velas cuadras y los foques y se detuvo totalmente como si estuviera en una peana, no se molestó en fondear por otra parte no era sitio adecuado para ello.Di una vuelta alrededor a una cierta distancia y me pareció impresionante. No me fijé en el corte de los foques pero el barco a contraluz con atardecer de cielo rojo y nubes grises, con las velas que al trasluz parecían transparentes era digno de verse . Por supuesto y como siempre que hay un encuentro interesante no llevaba máquina de fotos. Cuando lo perdí de vista una hora después seguía en el mismo sitio.



[ANCGO]

Que suerte poder verlo y más en el mar, y no en puerto. Me encantaría poder verlo algún día.
La verdad es que a mi también me resultan raros los foques, pero he visto muchas fotos y son así.
Espero que te guste y me alegro que te lleve a recordar ese bonito momento. Un saludo



[Leopoldofran]

En realidad es un corte clásico en espineta, lo que pasa es que al ser los foques tan espigados los paños perpendiculares a la baluma dan ese despiece. Muy bien por tu parte el documentarte como es debido.
Las fotos que has puesto están muy bien, no lo había visto con la trinquete redonda.
Saludos



[libra63]

Que bello buque!!... y tu Elcano no va a ser menos

Salud

loren



[ANCGO]

Me alegro que os guste.
Ya he colocado las velas de trinquete, velacho bajo y alto, ahora empezaré por la de juante.
Las he colocadas un poco giradas como si recibieran algo de brisa, aparte les he intentado dar algo de forma a las velas como si estuviesen hinchadas por el viento.
Este efecto lo he hecho con almidón líquido y un secador.



[Leopoldofran]

Como las esotas de foque no permiten abrirlos ( separarlos del eje del viento) a no ser que se usen escotas rígidas u otroas trampas, si pones las velas hinchadas deberían estar orientadas de modo coherente.Para ello deberías angular al máximo las velas cuadras.
Pero esto son manías mías, el Monfeld tan apreciado dice que las velas cuadras se ponen a escuadra y las de cuchillo al medio y al realismo que le den.
Saludos



[urruti]

Como las escotas de foque no permiten abrirlos ( separarlos del eje del viento) a no ser que se usen escotas rígidas u otras trampas,
Saludos

Hola,

Perdonar que me inmiscuya. ¿Se podría simular las escotas rígidas con alambre rígido? ¿Hay alguna otra "trampa"?

Saludos



[ANCGO]

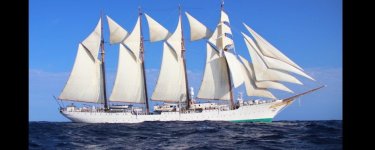

Lo del alambres estaría bien pero lo tendría que haber metido en el dobladillo de la vela pero se me pasó. Un error. El aspecto que busco para que os agais una idea es este.



[urruti]

Hola ANCGO,

Yo pensaba en el alambre no en el dobladillo dando forma a la vela, si no para alejar el puño de escota del eje del barco. Ayudando a simular el viento. Perdonar si es una tontería.

Saludos



[ANCGO]

No, no es ninguna tontería, todas las ideas son buenas y bienvenidas.
La verdad es que podría haber pensado antes de iniciar las velas como las iba a poner pero me pudo el ansia de ponerlas y ahora intento improvisar. Jejeje
Gracias por todos los comentarios, es la forma de aprender ya que todos tenemos nuestros truquillos.
Un saludo



[Leopoldofran]

Hola Urruti, la escota de alambre, mejor de varilla de níquel, funciona bien pero tiene sus límites como es el caso aquí, porque las escotas son muy largas y además van en doble. En los barcos con aparejo de fragata se resuelve bastante bien con ayuda de las brazas de cebadera si lleva, que desvían bastante bien las escotas. Pongo foto
Antonio si quiere abrir los foques tendrá que hacer alguna trampilla como poner una contrabraza de sotavento a la trinquete que vaya al bauprés pero creo que él lo resolvera bien. Como dice Liberto "es muy apañao.



[ANCGO]

Gracias por los consejos.
He estado liado y no he podido mirar como hacerlo. Por ahora se quedará así. No sé si más adelante lo modificaré.
Ya tengo instalada la cangreja de trinquete.



[ANCGO]

Bueno ya casi lo tengo terminado. Me quedan 3 velas y algún detalle más que estoy pensando en poner.
Espero que os guste.



[ANCGO]

Bueno ya tengo colocadas todas las velas. Me queda colocar el mástil de la bandera la bandera rematar algunas cosas y pintar y colocar la tripulación.



[Leopoldofran]

Todavía te queda, menuda tropa que has juntado, ¿ tienes resuelto cómo y dónde fijarlos?. El modelo está muy bien pero sorprende que los aparejos de las escotas de las botavaras llamen hacia proa, es un contrasentido aparentemente aunque seguro que lo tienes bien documentado.
Saludos



[ANCGO]

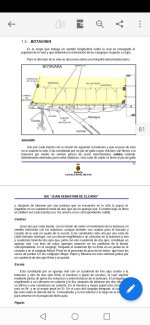

Buenas leopoldo, creo que te refieres a las contras de la botavara. A mi también me parecía raro pero por lo que dice la documentación y los vídeos que he visto van colocados así, hacia delante. Te pongo el documento en el que lo explica.
La tripulación la tengo más o menos pensado donde irán. Pondré un par de líneas de 6 formando y saludando al capitán. alguno distribuido por el barco(unos sentados, otro subiendo por una escalera, uno en los mandos, algún mecanico.)esa es la idea.
Gracias



[ANCGO]

Bueno ya tengo casi terminada la tripulación. Poco a poco van tomando forma.



[aocx]

Qué Excelente trabajo estás haciendo!
Te Felicito!

Consulta: La tripulación la realizaste con la impresora 3D?

Saludos
