HMS Terror (Erebus)

[Antonio C.]

Me encanta el tinte en vez de pintura... Pero para eso hay que dominar mucho el tema.. porque en todo el proceso de construcción del barco en mi caso acabarían guarreadas



[crisjaca]

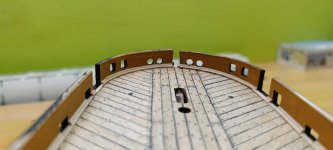

Buenas tardes, como creo, digo creo por que al final siempre faltan motones o cabillas, con las vergas del SJN, me dedico más al Erebus-Terror, ya coloque las dos amuras, y empecé a forrar la parte del espejo de popa, puse el trancanil después de darle algo de forma. La curvatura de proa con este ramin, se me hizo complicada, aún mojando y con calor, se partía. Ajuste las aperturas con respecto al trancanil, una banda tuve que meterle algún trozo de relleno en la parte inferior. Hice los laterales de los tragaluces, uno lo complete, y el otra esta en proceso de cortar los cristales, que serán traslucidos para simular el hielo, escarcha. La mesa la hice de tabla de de 1mm de grosor, por que la que traia el modelo era de contrachapado de 2, demasiado gruesa, las patas son de cabezas de palillos redondos, así me evito tornear.

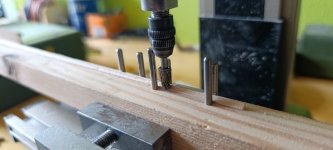

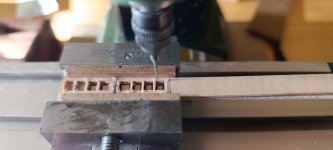

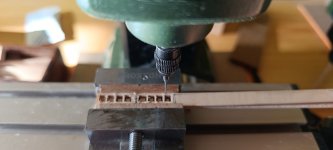

Lleva tres cajeras en las bandas, no hago paso de esto, pues ya esta hecho en el SJN que también lleva, dos de 2 roldanas y una de tres, todo esto según planos, las hago en taco de boj fresandando las roldanas y colocando varilla de 1´5 para simular las roldanas. Marco en las bandas la situación de estas cajeras, y primero con el taladro y broca de 0´7 hago todo el perímetro para que el corte sea más fácil. Se ajusta a cuchilla.



[Antonio C.]

Fantástico ... ...si señor



[libra63]

Muy bien esa cubierta



[crisjaca]

Fantástico ... ...si señor

Muchas gracias, a ver, es un kit de iniciación, jejejeje...malo seria que no saliera bien.

Muy bien esa cubierta

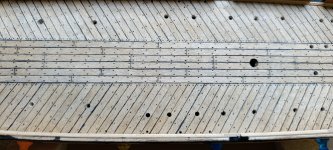

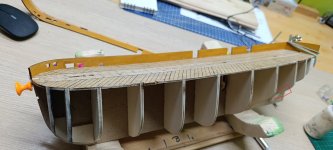

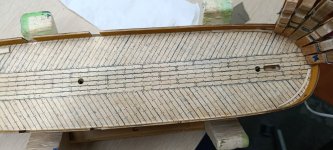

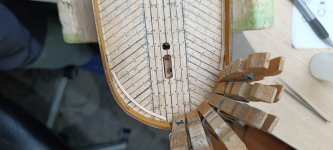

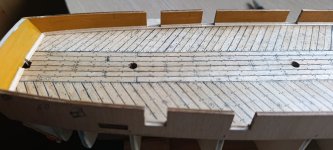

Después de hacer el claveteado, me dio la sensación de estar un poco fuera de escala, pero es algo que me gusta en mis modelos, la historia peor ha sido como hacer en las tablas oblicuas, para que coincidiera con los supuestos baos., adjunto foto de la tablazón original, se le pudo doble cubierta para darle más rigidez.

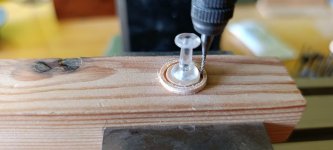

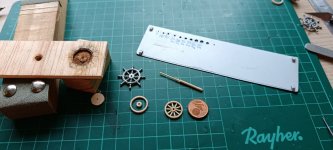

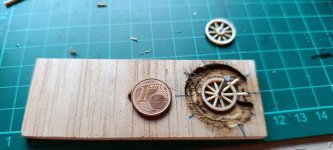

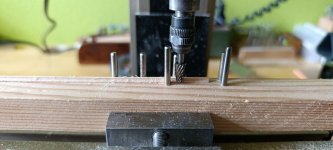

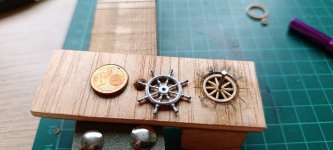

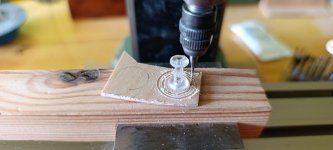

He puesto la primera traca justo debajo de las amuras, la siguiente será la de aparadura, y a partir de estas de cubierta hacia el quilla. Mientras secaba la cola, me puse a investigar, la rueda del timón era de 10 radios en los dos buques, el kit la trae de 8, pues con mi SMA me pongo a construirla, aro exterior de 14mm, interior de 4 mm, osea radios de 4 mm +-, y de 1 mm de grosor. Contruyo los aros en chapa de multicapa de 1´2 mm en la fresa, hago un agujero en medio, paso un clavo que sujeto a su vez en un taco, girando la placa nos salen los aros. hay que hacer 2, hago uno más de reserva. En una pieza de contrachapado hago con el mismo sistema un fresado de 1,2 mm de profundidad vaciado su interior, asi alojara el aro exterior, marco los 10 radios en esta tabla, unto el interior de cera para que no agarre el cianocrilato, coloco el aro central con el clavo y el exterior, solo me queda ir haciendo con la chapa calibrada, y palillos de dientes los ejes de la rueda, e ir pegando con paciencia y tacto. Hago las dos sin sustos, ahora tengo que hacer las "manillas" ... vacio el contrachapo dejando una parte sin rebajar, donde hare una muesca de 1´4 de grosor, 1 mm de profundidad y una trasversal para poder meter las puntas de la pinza para colocar. Y ya solo queda hacer las "manillas" mismo sistema, chapa de regruesar a 1´4 mm de diametro, 4´2 mm de largo, marcar un poco el perimetro con la cuchilla y rebajar un poco para darle algo de forma e ir pegando. Faltaria hacer el cubo central de 4 mm de diametro por 6mm de grosor y rebajar un poco el centro, y los dos soportes lateras, el eje sera varilla hueca de latón.



[Llaut Mallorquin]

Muy buen trabajo
No me resisto
Por si ayuda
https://www.youtube.com/watch?v=ioF3uEHoClg



[crisjaca]

Muy buen trabajo
No me resisto
Por si ayuda
https://www.youtube.com/watch?v=ioF3uEHoClg

Gracias, el video, bn, hay cosas que mejorar y otras que me quito el sombrero, no soy mucho de seguir y ver este tipo de tutoriales, a veces por que me deprimen, otras por que echaría al aut@r a los leones !!!!



[crisjaca]

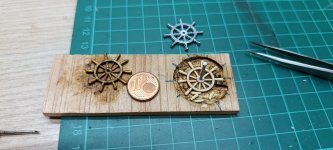

Bueno doy por terminada la rueda del timón, a por otra cosa, creo que para esto no hace falta explicaciones, no? Un saludo y virutas.



[Luysg]

Que habilidad [mention id="34116" color="#00AA00"]@crisjaca[/mention] .

Había un hilo donde explicabas como fabricar el enrollador de cabos. Quiero hacerlo.

No hay problemas, te lo busco, pero debes empezar a saber usar el buscador, concretamente este hilo estará en herramientas, y al entrar en esa sección, en la ventana de búsqueda, te permite buscar solo en este apartado, asi para todo. Un saludo y virutas.

https://www.foromodelismonaval.es/search.php?keywords=aforradora&fid%5B0%5D=4

https://www.foromodelismonaval.es/viewtopic.php?t=17173&hilit=aforradora&start=15



[Luysg]

Que habilidad [mention id="34116" color="#00AA00"]@crisjaca[/mention] .

Había un hilo donde explicabas como fabricar el enrollador de cabos. Quiero hacerlo.

No hay problemas, te lo busco, pero debes empezar a saber usar el buscador, concretamente este hilo estará en herramientas, y al entrar en esa sección, en la ventana de búsqueda, te permite buscar solo en este apartado, asi para todo. Un saludo y virutas.

https://www.foromodelismonaval.es/search.php?keywords=aforradora&fid%5B0%5D=4

https://www.foromodelismonaval.es/viewtopic.php?t=17173&hilit=aforradora&start=15

Eres un crack!



[crisjaca]

Buenas y feliceces fiestas, pasar buena noche, y hoy leyendo e investigando descubro algo interesante, el Terror y el Erebus estan conectados con el San Juan Nepomuceno, Sir John Franklin, nacido en 1786 en Lincolnshire, hizo toda una carrera antes de su fatídica aventura final. Alistado en la Marina Real cuando era adolescente, participó en la batalla de Trafalgar (Guerras Napoleónicas) en 1805 y en la batalla de Nueva Orleans (Guerra de 1812) en 1815.
Osea el capitán de la misión, esta conectado con el SJN...bueno, os dejo con la Noche Buena y Papa Nöel. Un saludo y feliz noche.



[Bluenose]

Buenos días y feliz Navidad Cristóbal, enhorabuena por tu trabajo, te está quedando muy bien y además compaginadolo con el Nepo, para quitarse el sombrero!
Un abrazo



[crisjaca]

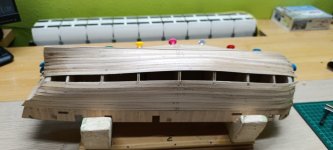

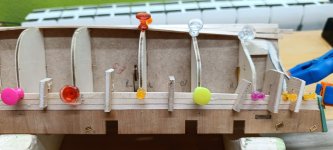

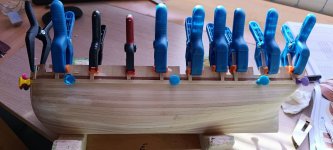

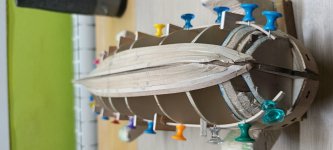

Feliz año lo primero, estos dias no he hecho mucho por las fiestas, y estar fuera, he seguido forrando el casco, alternando ambas bandas para evitar reviros, esta vez he probado con agua hirviendo y luego secador de pelo y el acople del soldador para dar forma a las curvas. El acople he de decir que va bien, no llega a quemar la madera y tiene suficiente calor para dar forma. Cuando llevaba 273 del casco empece a tomar en seri olas medidas de anchura de las tracas, aún así creo que tendre que poner otro atún en proa. Ahora hubiera puesto en inicio un taco de refuerzo en la proa entra las falsas cuadernas 2 y 3 para dar más forma curva. La popa, no la he realizado como dicen las instrucciones, cuando este acabada pondre fotos de todo el conjunto. Un saludo y virutas.



[crisjaca]

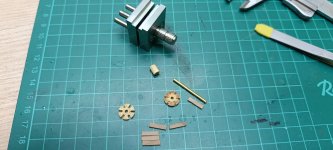

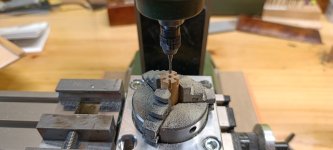

Y entre traca y traca, para gastar el tiempo, he realizado el cabrestante Philiphs, la información la he sacado del libro de Matthew Betts, HMS Terror: The Design, Fitting and Voyages of a Polar Discovery Ship que compre en PDF, pero claro su modelo es a escala algo mayor, 1:48, con lo que los detalles se pueden hacer mejor, aún así esto contento con el resultado, eso sí, la maquinaria ayuda mucho, sobre todo el torno y la fresadora. Consta de 35 piezas de diferentes tamaños, para las uñas de freno he usado pequeños cáncamos, realizado casi su mayoría en madera de boj. La base donde lleva los trinquetes, es boj teñido de negro con tinta china.



[crisjaca]

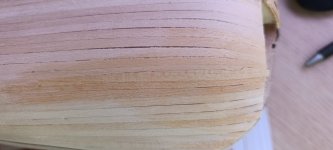

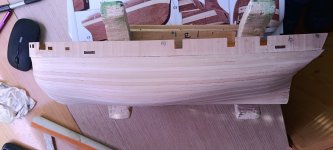

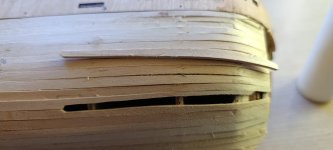

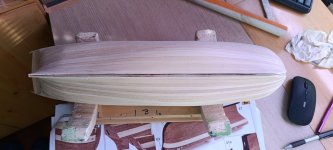

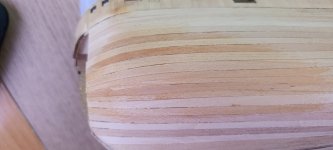

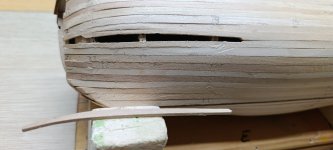

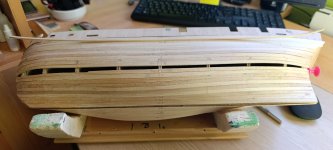

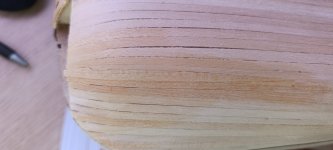

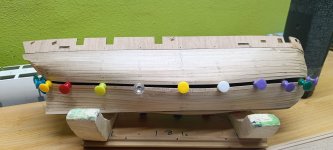

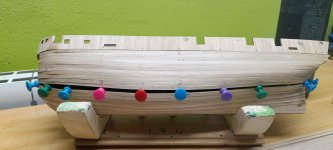

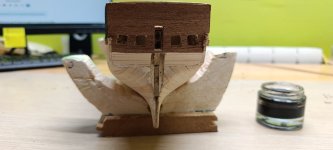

Como no me ha tocado la lotería, he terminado el forrado del Terror. La final solo he tenido que poner dos atunes por banda, uno en zona de codaste de popa, pegado a traca de aparadura, y otras dos para cerrar el casco en proa. Me ha fallado por unos 3 mm el afilado de tracas, pero me siento satisfecho. Ya he pasado primero un cristal para desbastar lo más gordo y luego lija. El cristal es de un vaso que se me rompió el otro día, y he de decir que no había usado nunca y es una pasada, al ser curvo con diferentes curvaturas se da bien la forma. Un saludo y virutas de Reyes Magos

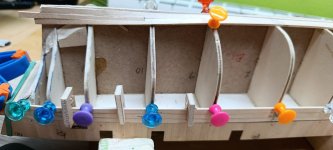

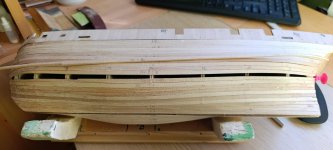

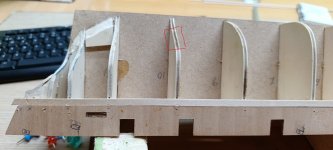

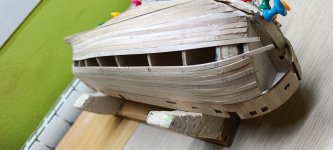

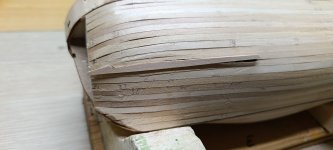

PD. En las cuadernas hay un error gordo en ambos bandas, por qué me extraña mucho que haga esa forma, desde el ordenador os señalaré el lugar y la cuaderna afectada, corregí algo pero no ha sido suficiente evidentemente, habría que meterle un relleno de 2 + - en ambas bandas.



[crisjaca]

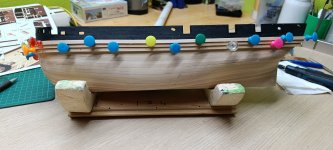

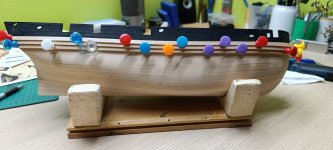

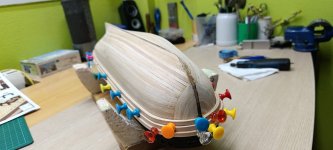

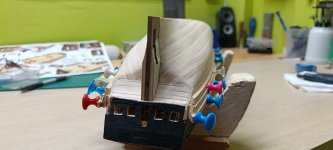

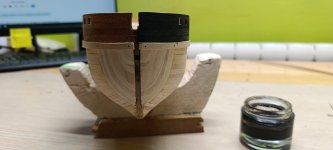

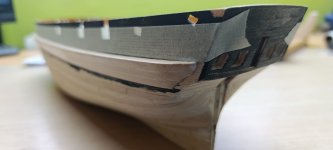

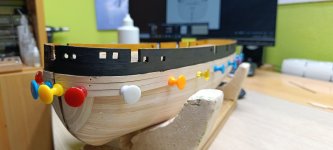

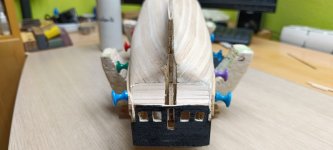

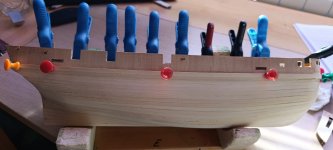

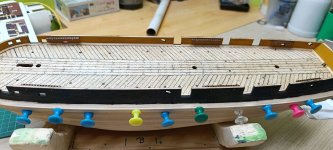

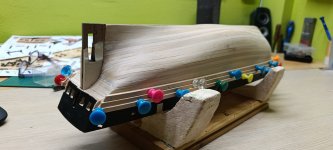

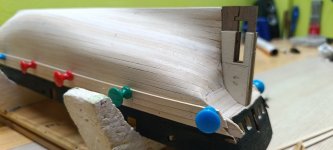

Terminado el forrado, colocados los refuerzos o tacos en proa y rebajados hasta darles forma, hoy lo hubiera hecho entero de tracas, con la plantilla que saque con el taco de madera, agua hirviendo y una noche forzadas en molde, salen con la curva deseada. Pongo la primera tabla para hacer el refuerzo que recorre ambas bandas, según Ocre le da una anchura de 5 tablas, osea unos 10 mm, según el plano original es de + - 8 mm y eso le doy, 4 tablas tres y dos, luego hay que rebajar y darle forma. Una vez pegada la primera, forro las amuras por el exterior, tiño de negro con tinta china, hago los imbornales, redondos en cubierta, ovalados a la salida en amura, los escobenes para las cadenas de las anclas, estos barcos llevaban 10 de diferentes tamaños. En este punto lo mismo, Ocre propone unos escobenes de 2 dos por banda, yo los hago de 5 mm que es lo que marca el plano. Sigo haciendo los refuerzos, y mientras, coloco los cabilleros en amura, les practico unos agujeros pasantes para poder poner un clavo y sujetar asi a las amuras.

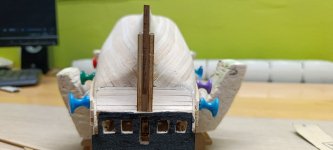

Doy forma al pozo de la hélice, pero no lo pego aún y abro agujero en la zona de las ventanas para darlas profundidad cuando las haga. Un saludo y virutas...



[josu1]

Como no me ha tocado la lotería, he terminado el forrado del Terror. La final solo he tenido que poner dos atunes por banda, uno en zona de codaste de popa, pegado a traca de aparadura, y otras dos para cerrar el casco en proa. Me ha fallado por unos 3 mm el afilado de tracas, pero me siento satisfecho. Ya he pasado primero un cristal para desbastar lo más gordo y luego lija. El cristal es de un vaso que se me rompió el otro día, y he de decir que no había usado nunca y es una pasada, al ser curvo con diferentes curvaturas se da bien la forma. Un saludo y virutas de Reyes Magos
PD. En las cuadernas hay un error gordo en ambos bandas, por qué me extraña mucho que haga esa forma, desde el ordenador os señalaré el lugar y la cuaderna afectada, corregí algo pero no ha sido suficiente evidentemente, habría que meterle un relleno de 2 + - en ambas bandas.

Buenas noches a todos.
Efectivamente, esa cuaderna, o la siguiente hacia popa, no están correctamente diseñadas. O esa cuaderna es más pequeña de lo que debiera ser o la siguiente de popa es mayor de lo que debiera. Si se tiene la caja de cuadernas se podría verificar cual de las dos es incorrecta, o también pudiera ser que la ubicación de las cuaderna a lo largo de la quilla no fuera la correcta.

Un saludo



[josu1]

La segunda o la tercera de proa, también parece tener el mismo defecto. Descontando el cierre de proa, la segunda de proa a popa también genera una concavidad que no debería de estar ahí.

Un saludo



[crisjaca]

[mention id="13332"]@josu1[/mention] así es, pero lo curioso es que es igual en ambas bandas, osea el mismo error, misma zona, en proa es en el lado de babor, y es casi inapreciable. Ya sabemos que es un kit casi de iniciación, y viendo como dicen de forrarlo pero las cosas bien hechas, bien acaban no? No tengo claro si rellenar esa zona, pues va ir todo de negro, creo que se va a quedar así, lo único para los siguientes constructores que lo tengan en cuenta.

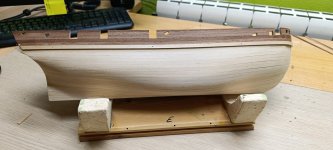

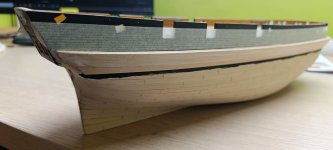

Ya he rebajado el "canal del hielo2 como lo llama Matthew, y efectivamente, con las tablas puestas es suficiente, si ponemos una más se va de escala por un 20%. Emplastecido los agujeros de las chinchetas, solo queda lijar y dejar fino. Un saludo y virutas



[crisjaca]

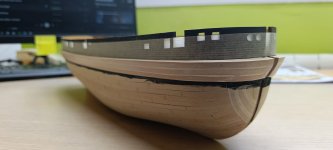

Tengo que inventarme algo, los cadenotes atraviesan el "Canal del Hielo" según las capturas de la serie, pero en planos van a ras, o incluso si interpretamos bien el plano, va encajado en toda su longitud, lo que es algo más complicado de desarrollar bien, pues habría que hacer un rebaje para cada uno de los 70 cadenotes :shifty: no tengo claro como hacerlo. Ocre su desarrollo es con hilo de latón rodear la vigota, hacer un apéndice e introducirlo en el canal, solución que no me gusta. Que opinais ? Un saludo y virutas.
