Acorazado clase Deutschland Graf Spee paso/paso

[gerardo navarro]

admirable se queda corta la palabra, para describir la calidad de trabajo y el detalle tan perfecto y original para la escala....

:wink: :wink:



[AXEL_WELLER]

Bueno, muchisimas gracias a todos, me alegro mucho de que les guste seguir el hilo del Spee.
Con respecto al comentario que hace el amigo Gab te comento que las mayoria de las cosas que uso para construir este barco u otras "inventos" que hago cotidianamente ya es una costumbre mia reutilizar cosas que aparentemente no sirven para nada.
A veces veo tirado algo en la calle o que algun amigo tira o incluso cuando mi mujer descarta algo como por ejemplo el bliser de un perfume que compro, en la forma y el material enseguida vi el Cockpit o burbuja transparente de la cabina del avion, todo sirve.
Otras agarro algo y pienso para que puede servir o imagino una utilidad o en que se puede convertir, por esta causa a veces lleno el taller de porquerias que una vez cada tanto cuando hago una limpieza general finalmente terminan en la basura y confieso que sufro al descartar, ya que despues lo necesito y me digo a mi mismo pero porque lo tire?
Tambien creo que es un poco por el tema economico, seguramente en Europa se pueden conseguir materiales y herramientas por poco dinero y a la vuelta de la esquina, cosa que aqui no es asi por las dos razones, mas ahora que el gobierno freno las importaciones para fomentar la industria nacional (teoricamente). Pude observar en este foro que ustedes compran mucho del material que usan e incluso hasta kids completos.
De todos modos a mi me gusta reciclar cosas, brindarles una nueva oportunidad en este mundo, con la forma que tenian o cambiandolas.

Un abrazo, nuevamente muchas gracias.



[AXEL_WELLER]

Bueno siguiendo con algunos adelantos, antes que nada cuelgo estas dos fotos que me quedaron de las barandillas laterales de la primer cubierta.



[AXEL_WELLER]

Bueno ahora si,

En esta oportunidad les traigo la construccion de los salvavidas.
Pense mucho como hacerlos lo mas reales posibles, ya en la cubierta inferior de popa habia construido uno recien al comienzo del proyecto pero el metodo no me convencia demaciado ni el resultado final de modo que decidi empesar de nuevo con esta pieza.
Me gusto mucho el resultado final y les dejo el PAP porque les puede ser de utilidad para copiar la idea o bien basarse en ella para un desarrollo propio.
Como materia prima basica decidi seguir usando la junta "O" u O´ring hoy a la mañana cuando fui al comercio especializado en esto me encontre que existen tambien O´rings de color y justamente habia anaranjado, son especiales de silicona y son mucho mas caros que los comunes pero vale la pena hacer el gasto.
Para hacer el cabo que lleva alrededor use un hilo que biene adentro de los cables telefonicos.
Tambien para hacer las fajas use cinta de PVC de las que se usan para envolver los caños de refigeracion en aire acondicinado, me parecio ideal este material por la textura y la elasticidad.
Para pegar todo con cioano (la gotita) me tuve que ingeniar un sistema dado que por el pico sale demaciada cantidad para esta pieza y se me pegotiaba todo y quedaba muy desprolijo por lo que decidi usar una jeringa hipodermica para aplicar el pegamento, el problema era que se tapaba la aguja muy seguido y descubri que si se la usa seguido basta con dejarla con una pequeña gota en la punta que una vez seca se saca con la uña y ya se puede usar, para cuando los intervalos de uso eran mas largos use un alicate viejo de uñas para marcar la aguja como quien usa una corta-caños y luego con una pinza quebraba un pedacito de la punta para liberar el pegamento. En una aguja larga se puede cortar varias veces y la verdad que el resultado de aplicar el pegamento de este modo es asombroso porque se puede regular muy bien la pequeña cantidad a aplicar.
Bueno voy con el PAP, espero que les guste.
Hasta la proxima.



[AXEL_WELLER]

Porta-salvavidas.

Estas piezas son las que soportan el salvavidas y se hacen para los salvavidas que van a ir colocados en las barandillas.
Estan construidos con chapa de una vieja lata de thinner.



[AXEL_WELLER]

Finalmente les dejo algunas fotos de como quedo el trabajo en el modelo.
Hasta la proxima y gracias por seguir ahi.



[AXEL_WELLER]

Hola de nuevo:

Queria compartir con ustedes esta modificacion que le hice al avion del barco. Desde un principio cuando lo arme no me terminaba de convencer el resultado final y el problema fundamental de esto es que no podia conseguir las calcomanias del avion original.
En esa oportunidad habia comprado una maqueta cualquiera que traia los emblemas alemanes basicos pero no eran los que lleva el Arado, como otra cosa no conseguia no me quedo mas remedio que poner eso. Esta maqueta era de malisima calidad tanto en materiales como en detalles, lo mismo se puede decir de los calcos que traia, que ademas eran como muy brillosos y totalmente fuera de escala.
Pareceria que el destino no queria que esos calcos fueran parte de la maqueta del barco porque un dia limpiandolo con aire comprimido se me despegaron dos y salir a comprar la misma maqueta ya no era posible porque en el comercio solo tenian esa, ademas no queria ponerle la misma porqueria.
Asi decidi hacerme una escapada al centro de la ciudad donde hay un comercio especializado en el tema pero tenian poco y nada, pareciera ser que estas maquetas para armar ya son cosas del pasado ahora es todo electronico y de computacion. Que chico moderno va armar algo de esto? jaja.
A penas pude conseguir una maqueta de escala 1:72 de un Messerschmitt 109 a la cual pensaba por lo menos robarle las insignias basicas alemanas.
Aclaro antes que nada que me canse de buscar en Buenos Aires la maqueta del Arado y no habia en ninguna parte, incluso en internet, solo la vi por Ebay pero tenia que hacerle el pedido al exterior y eso es un rubro que no manejo.
Cuando me estaba volviendo a tomar el subte de vuelta a casa recorde que cuando era chico compraba maquetas en un comercio que estaba cerca de ahi y fui a ver, ya habian pasado mas de 30 años pero para mi asombro todavia existia y mas asombro el mio cuando descubri que tenian en un rezago justo la maqueta del Arado 196! asi que decidi comprarla tambien, para mejor era la unica.
El unico problema que encontre es que el avion para armar es escala 1:72 y el Spee es escala 1:100 por lo cual le van un poquito grandes, ya me comentaran ustedes si es muy notorio ese defecto o puede pasar para un ojo poco especialista en el tema.
Hoy hice la modificacion y mañana cuando ya esten bien secos los calcos le voy a dar una mano de barniz mate a todo el avion para evitar el mismo accidente.
Bueno, les dejo las fotos.

Gracias, hasta la proxima, espero opiniones buenas o malas.



[cuartara]

Bueno; he de reconocer que si bien la primera impresión a la vista de las fotos era que la cruz gamada del fuselaje (no las de las alas) estaba sobredimensionada, la consulta que a raíz de esa impresión he hecho a alguna publicación que tengo archivada desmiente que así sea, y el tamaño relativo no parece exagerado.

Te adjunto algunas fotos de aviones reales que así parecen indicarlo

Un cordial saludo,

Javier



[AXEL_WELLER]

Hola estimado Cuartara

Muchas gracias por tu opinion, realmente la valoro y veo que ademas esta funamentada.
Me gustaron mucho las fotos que subiste, no son del buscador de imagenes del google creo porque no las habia visto, si tenes mas con respecto al barco te agradeceria compratieras porque lo que consigo es poco y nada, ahora por ejemplo tengo que hacer los botes y lanchas del barco y a penas tengo 4 imagenes.

Nuevamente gracias por tu aporte.



[cuartara]

Aunque no son las embarcaciones auxiliares del Graf Spee, sino las del Bismarck, te adjunto los dibujos que de las mismas aparecen en la monografía de Conway sobre éste barco por si te son de utilidad, así como un par de fotos en las que aparecen estas embarcaciones (siempre del Bismark; he buscado en las fotos a las que puedo acceder del Graf Spee y no tengo nada parecido)

Un cordial saludo,

Javier



[AXEL_WELLER]

Hola a todos.

Hola estimado Javier nuevamente asombrado por tu valiosisimo aporte tanto el que me dejaste por privado como ahora este.
Las lanchas son definitivamente iguales a las del Spee los estuve corroborando con los planos y algunas fotos y para mi se trata de los mismos.
De modo que seguaramente voy a usar tus dibujos para hacer dichas embarcaciones, lamentablemente no figuran las cuadernas pero ya es un adelanto de ultima las dibujare yo mismo, el metodo que pienso usar para levantar los planos es el mismo que emplee en el avion (calcado directamente de la pantalla de la PC), esos planos en su oportunidad me los dio el amigo brasilero Norberto Pontes del que ( a poposito) hace tiempo no tenemos noticias.
Tambien el amigo Gab (MUCHAS GRACIAS GAB!) esta ayudando en esto y ahora mismo estoy bajando los archivos que me envio de un manual sobre el Bismarck y el Tirpiz.
Quiero agradecerles a ambos el aporte que para mi es muy importante.
Lindo habria sido tenerte antes por aca Javier, la verdad no recuerdo haber leido algo tuyo en este hilo en tiempos pasados.
Aca les dejo las fotos y dibujos de los que les estoy hablando a ver que opinan.

Hasta la proxima y nuevamente gracias.



[AXEL_WELLER]

Hola amigos:

Ante todo muchisimas gracias a los compañeros que me estan haciendo aportes a este asunto via mail o mensajes privados.
Le comento a Gab que he recibido los nuevos mails con los archivos pdf de los manuales del bismarck, muchas gracias muy buen aporte y documentacion detallada.
Ya voy teniendo mas datos para hacer las embarcaciones auxiliares pero todavia no me decido por la tecnica a emplear ya que no dispongo de planos de lineas de agua ni cuadernas, seguramente tendre que dibujarlos yo mismo sobre los planos que coloco Javier.
No avence nada en el modelo porque me puse a fabricarle una vitrina improvisada para que la tierra no me lo arruine hasta que finalice la construccion.
Lo de la vitrina lo puse en otro hilo porque me parecio una buena idea para compartir. Aca lo tienen por si lo quieren ver: http://www.modelismonaval.com/foro/viewtopic.php?f=15&t=11861" onclick="window.open(this.href);return false;
Volviendo al asunto de los planos les dejo estas fotos de los mismos (son los planos que uso para construir el modelo) para que puedan ver de los datos de que dispongo en referencia a los planos.

Hasta la proxima. saludos.



[miguelo]

SR AXEL_WELLER, HE ESTADO MIRANDO SU TRABAJO Y ME ASOMBRO CADA VEZ MAS CON LA CANTIDAD DE TECNICAS EMPLEADAS Y LA FIDELIDAD QUE ESTA LOGRANDO EN SU OBRA. POR MI PARTE COMENZE MI PRIMER MODELO GRAFF SPEE A ESCALA 1/200 Y TOMO SUS IMAGENES Y DESCRIPCIONES COMO GUIA Y REFERENCIA POR ELLO DESEO AGRADECER TAN DETALLADOS PASO A PASO. SALUDOS ATTE. MIGUELO



[AXEL_WELLER]

SR AXEL_WELLER, HE ESTADO MIRANDO SU TRABAJO Y ME ASOMBRO CADA VEZ MAS CON LA CANTIDAD DE TECNICAS EMPLEADAS Y LA FIDELIDAD QUE ESTA LOGRANDO EN SU OBRA. POR MI PARTE COMENZE MI PRIMER MODELO GRAFF SPEE A ESCALA 1/200 Y TOMO SUS IMAGENES Y DESCRIPCIONES COMO GUIA Y REFERENCIA POR ELLO DESEO AGRADECER TAN DETALLADOS PASO A PASO. SALUDOS ATTE. MIGUELO

Miguelo:

Bienvenido al foro, muchas gracias por postear tu comentario.
Siempre que alguien dice que le sirve el hilo para sacar ideas es un halago para mi y mas que eso una alegria de poder ser util en algo.
Me gustaria mucho que abras un hilo y muestres tu trabajo aqui ya que solo hay un Spee y es el que hago yo, ademas te podria servir para mantenernos en contacto por si necesitas alguna ayuda que desde ya te ofrezco de todo corazon, ademas somos compatriota asi que eso es mas posible todavia. (tuteame que no me voy a enojar, jaja)
Con respecto a la escala no te quiero generar dudas pero si tenes pensado detallar mucho la escala que yo uso es 1:100 y ya es bastante complicado no me quiero imaginar en una mas chica.
Acordate de usar minusculas para postear, es una regla del foro, las mayusculas se reservan para gritar, jaja.

Te mando un abrazo y espero ver pronto la construccion de tu Spee.

Saludos.



[AXEL_WELLER]

Saludos a toda la gente del foro.

Bueno estuve estudiando un poco mas el asunto de los botes auxiliares pero todavia no construi nada, voy a ver si hoy puedo hacer un molde, luego les paso los avances.
Quiero agradecer nuevamente los aportes que hacen los amigos Luis y Gab. Recibi todo perfectamente y ya estuve viendo los documentos.
El ultimo que envio Luis contiene una maqueta del Spee que hizo un aleman hace unos años, es muy lindo trabajo y tambien muy detallado, de ahi tambien puedo "robar" algunas ideas.
Volviendo al tema de los botes me decidi finalmente trabajar sobre los planos enviados por Luis pertenecientes al Bismarck, de modo que use el mismo metodo que use en el avion Arado 196 para bajar la escala, en la pantalla del PC. Tambien estuve trabajado un poco el tema de las cuadernas con el Paint de Windows.
Les dejo el plano por el momento.

Nuevamente muchas gracias y saludos.



[miguelo]

saludos sr axel_weller ante todo disculpas por el anterior msj en mayuscula fue por desconocimiento ,en este le quiero dejar una consulta .
en cuanto al dibujo del tablado de cubierta veo que lo ha realizado con un desfase como de serrucho y los dibujos que cuento es a media tabla. es realmente asi ? tiene la info de las medidas originales? .
en cuanto a los planos de los botes auxiliares tengo un poco de conocimiento en programas de diseño( rinoceros, autocad, coreldraw) no la gran cosa pero me defiendo para hacer los planos. estuve dibujando el 3d del auxiliar k2 adjunto las imagenes con los render para ponerlo a su consideracion , si ve que esta ok en esa base saco las cuadernas y lineas de agua. la medida que yo saque para una escala 1/100 de este bote es de 88mm siendo el original 8,80 metros eslora. aprovecho para saludarlo atte. miguelo

[/img]



[AXEL_WELLER]

Hola Miguelo:

Ante todo el tema de las mayúsculas no hay nada que disculpar solo era a titulo informativo.
Con respecto a la foto del entablillado de cubierta te comento que esa imagen no la hice yo, simplemente mostraba lo poco que pude encontrar en internet.
La verdad no puedo decir si era realmente así, algo parecido me figura en mis planos si te fijas en las fotos que puse.
También te comento que la escala de mi Spee es relativa, es decir no es una escala exacta, esta muy aproximada al 1:100 si te fijas en la imagen (bote a escala 1_100_1x6.JPG) arriba hago un pequeño comentario donde están las medidas y es muy similar a la que vos sacaste, por una décimas.
Ocurre que los planos originales que me mando un colega del foro eran demasiado chicos para el modelo que quería armar y los hice ampliar con un plotter, los originales ya eran foto copiados por lo cual no da una precisión exacta de 1:100

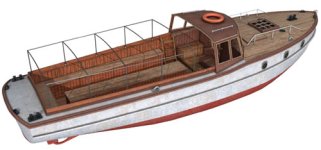

Las imagenes de render que hiciste son mas que interesantes veo que manejas muy bien el tema, si sacas el tema de cuadernas me interesaría para poder intentar otra técnica de armado con las lanchas que son mas grandes.
Ya arranque con los botes y tengo algo hecho, los estoy haciendo en fibra, ya tengo la matriz.
Cuando tenga algo en concreto voy a subir el PAP como siempre.

Muchas gracias por participar. Hasta la proxima.



[AXEL_WELLER]

Hola queridos amigos:

Bueno siguiendo con algunos avances sobre el tema de las embarcaciones auxiliares aca les traigo los adelantos que hice.
En este caso se trata de la menor de las embarcaciones que es un bote para 10 remeros y 4 tripulantes. Iban dispuestas dos al centro de la nave detras del puente, dos mas a popa sobre cubierta principal y dos a los lados de la rampa del avion.
Decidi comenzar por aca porque desde un principio vengo esquivando este tema que se me hacia a la idea que era un tanto aburrido pero la verdad que me entretuvo bastante.
Tambien tenia dudas de que metodo emplear para hacerlos, en un principio pensaba cortar las cuaderas y armarlo al metodo tradicional de una embarcacion verdadera de este tipo, pero debido al tamaño eso lo vi casi imposible.
El otro metodo de simular las cuaderanas con tiras de madera sobre un molde me parecio que no iba a quedar bien y se me iba a complicar de hacer porque la madera balsa no es de mi gusto para construir y otro tipo de madera sindo mas dura se me iba a complicar en el doblado, asi que se me ocurrio este metodo que es una mezcala de las dos cosas pero en fibra de vidrio, el casco del Spee esta contruido de una manera similar salvo que el molde era de madera y yeso.
Esto es un adelanto ya que le faltan agunos detalles para estar completo, herrajes, remos, cabos, etc.
Al momento solo contrui uno que es el que se va a ver aca, faltan otros 5 mas y las lanchas.Aprovecho para preguntar si alguien conoce otro metodo para disponer de los remos en cada embarcacion, he visto que se dejan dentro sobre el piso de las mismas pero no me gusta la idea de que tape la vista del interior del bote, estoy pensando en no ponerlos directamente ya veremos si me aconsejan algo.
Un comentario al margen es que siempre hago una unidad primero (a modo de prototipo) cuando son muchas piezas repetidas para probar metodos constructivos, materiales, etc., despues se hace mas facil sabiendo de antemano lo que tengo que hacer.
Bueno, nuevamente muchas gracias por seguir ahi.

Voy con las fotos y los explicativos.

Voy subiendo de a poco porque ya me paso mas de una vez que escribo y armo todo y depues me dice "la pagina a caducado" y pierdo todo el trabajo que hice.



[AXEL_WELLER]

Seguramente muchos conocen como se hace esta parte pero de todos modos dejo un breve paso a paso para los que no.



[AXEL_WELLER]

Hasta aqui llevo terminada la matriz y el molde.
Ahora voy con la construccion final de los mismos.
Recordar que faltan los detalles finales que los deje para la proxima.

Bueno, nuevamente muchas gracias por acompañarme.

Hasta la proxima.
