Busco planos Acorazado PELAYO

[josezerzo]

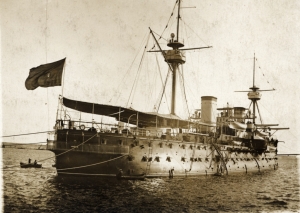

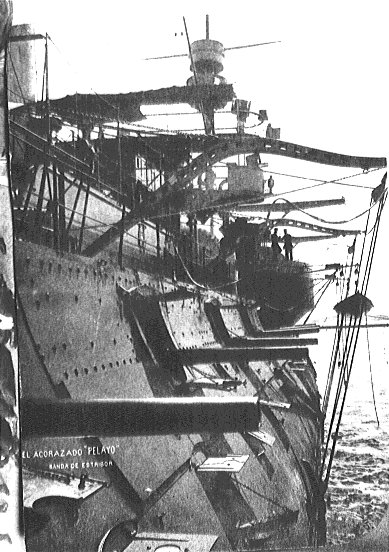

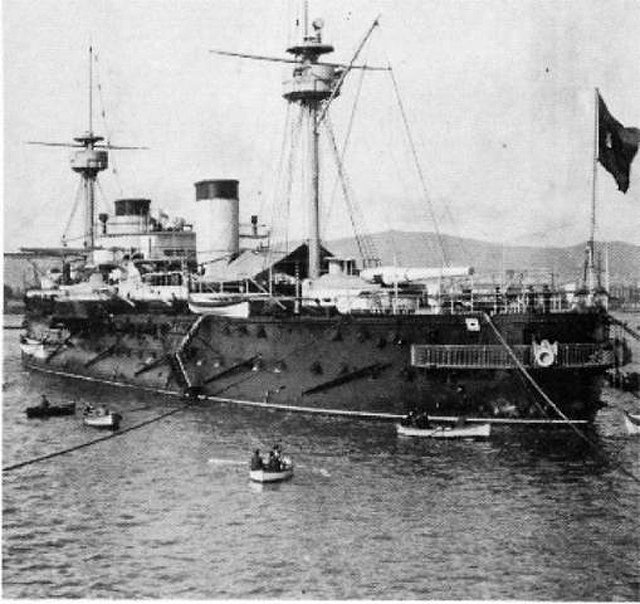

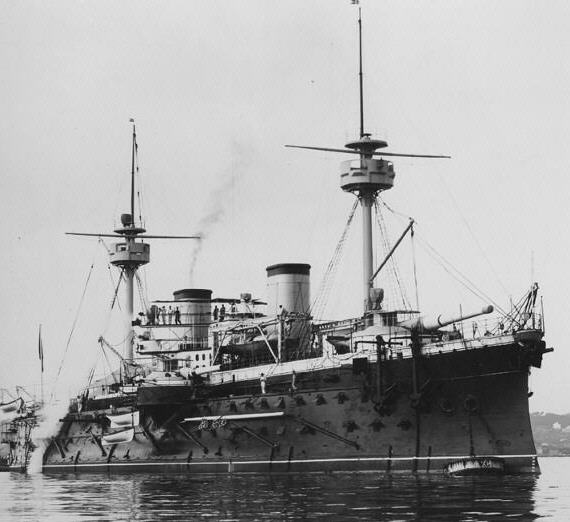

Hola compañeros, estoy buscando información sobre el acorazado PELAYO, llamado el solitario:

"El Pelayo se construyó según un diseño del ingeniero Amable Lagane y, estaba basado en la clase Marceau francesa, pero con una eslora algo más larga y un calado menor para permitirle el paso por el Canal de Suez. En un principio llevaba un aparejo vélico para 372 m² de velamen, que fueron sustituidos posteriormente por dos mástiles militares. Un cinturón completo de acero Schneider Le Creusot se extendía desde 1,5 m por debajo de la línea de flotación hasta 0,6 m por encima. Había un extenso compartimento debajo de la cubierta blindada con 13 mamparos transversales completos. Su armamento principal dispuesto de la forma llamada de rombo o diamante estaba compuesto por dos cañones Gónzalez Hontoria de 320 mm instalados en barbetas a proa y a popa, con ángulos de disparo completos. Dos cañones Gónzalez Hontoria de 280 mm, uno en cada costado en el centro del buque y sobre plataformas laterales salientes, proporcionaban un disparo axial. Un único cañón de 160 mm se montó en proa, con las armas de 120 mm en una batería en el centro del buque. Otra importante novedad fue la incorporación de una estación Telefunken de TSH ( telegrafía sin hilos ), conjuntamente con el Crucero Extremadura , siendo las dos primeras unidades de la armada que utilizaron en aquel entonces revolucionario sistema."


Tengo los planos que hay de una revista rusa y el libro de Alejandro Anca Alamillo, se que existe una maqueta para hacer en papel (que si alguien me dice donde, la compraría), pero todavía lo veo insuficiente ademas he explorado esta página web que es la mejor (para mi) en historia naval:

http://www.todoavante.es/index.php/P%C3 ... _Principal" onclick="window.open(this.href);return false;

Pero con todo esto me gustaría cualquier aportación para el proyecto que quiero hacer dentro de un par de años, si alguien me puede ayudar desde aqui se lo agradezco.

Un saludo
