Carraca veneciana !!Terminada!!!!

[BUHOB]

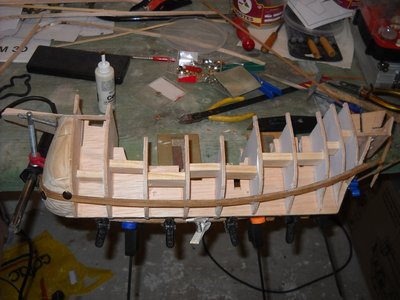

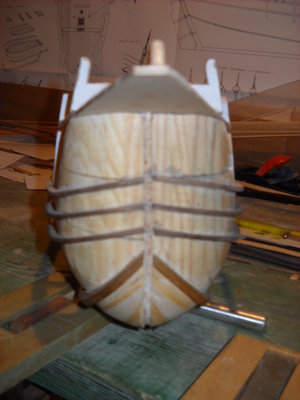

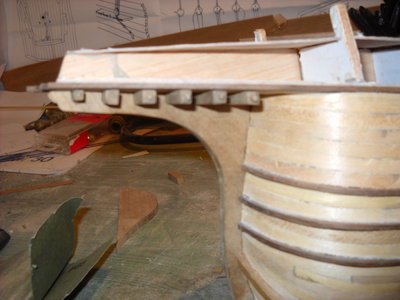

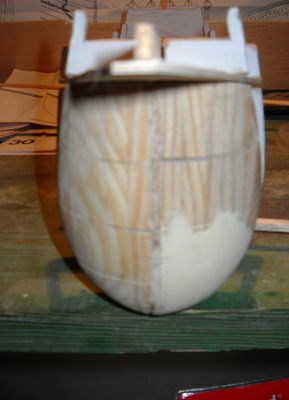

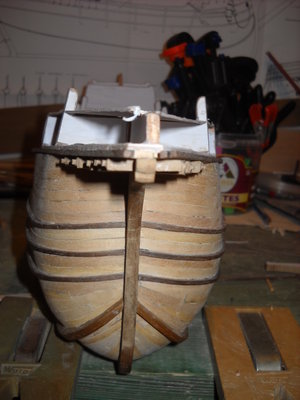

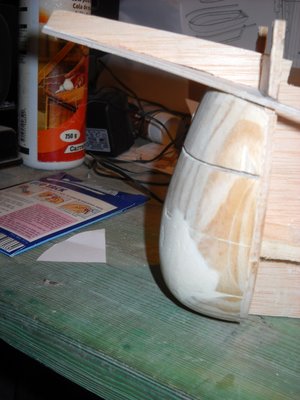

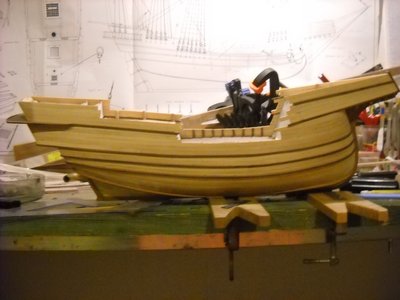

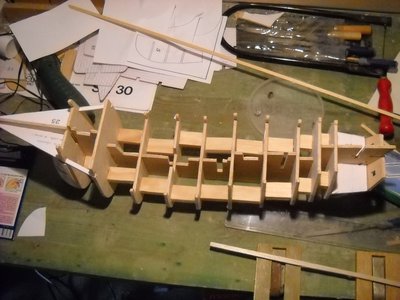

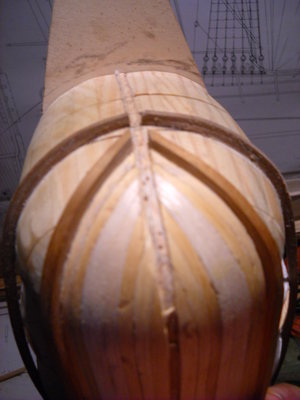

Os presento el modelo que estoy haciendo desde finales de verano, es una carraca veneciana de mitad del siglo XVI un barco mercante de la Serenisima. La carraca es la evolución de la coca y las diferencias más apreciables están en el espejo de popa plano, a diferencia de la coca que era redondo, los castillos de popa y proa formando parte de la estructura del barco y no sobrepuestos y el castillo de proa sobreelevado.

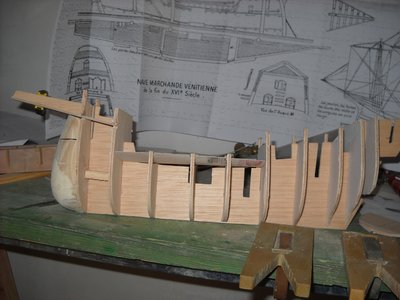

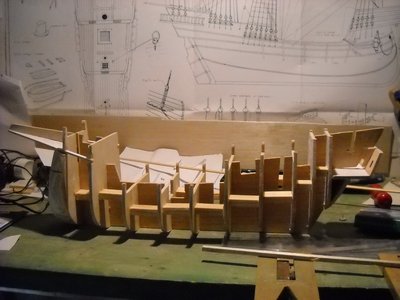

Los planos son de Corel (bastante malos por cierto) están basados en los dibujos que hizo en 1888 Eugene Eurardnal sobre un modelo antiguo del museo storico navale di Venezia, restaurado en 1800, quizá por eso presenta anacronismos como cabilleros, bigotas redondas y supongo que alguna cosa más, así que agradecería muchisimo cualquier información adicional y sobre todo a detectar todos esos fallos que uno es incapaz de ver.

[BUHOB]

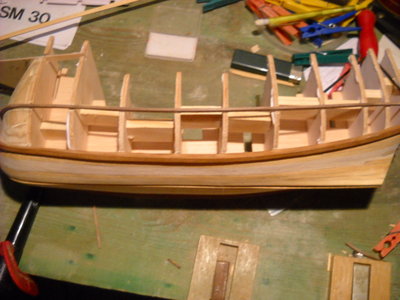

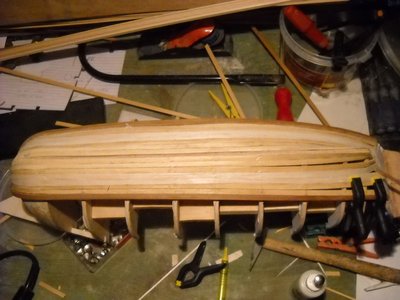

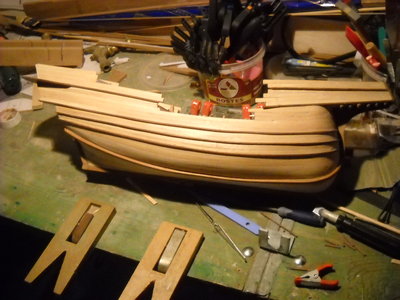

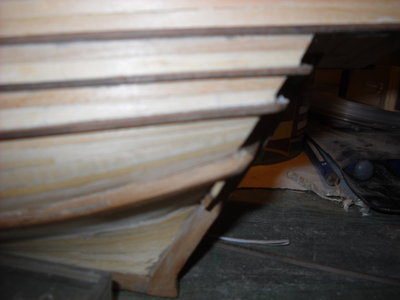

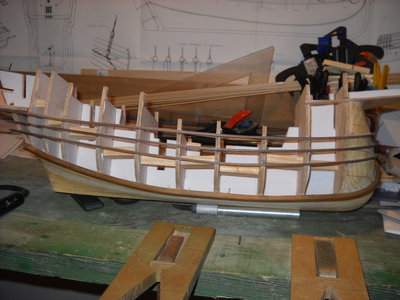

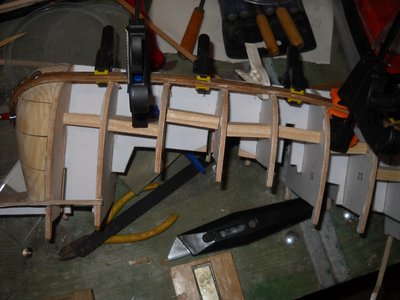

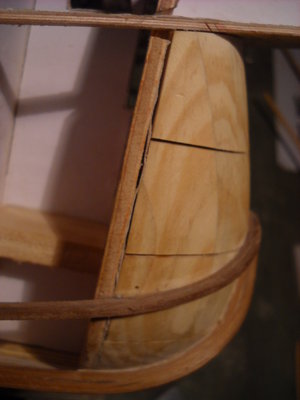

Despues de demasiados años sin tocar una madera me decidi por la carraca como ejercicio de precalentamiento para volver al modelismo, pero o por falta de práctica o de habilidad la verdad es que me está costando más de lo que presumía, eso si disfrutar lo disfruto.

[gerardo navarro]

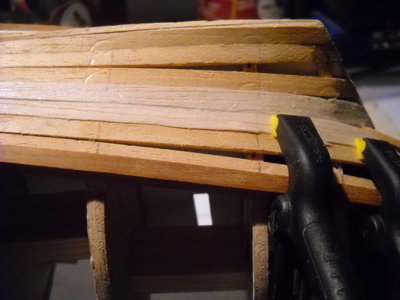

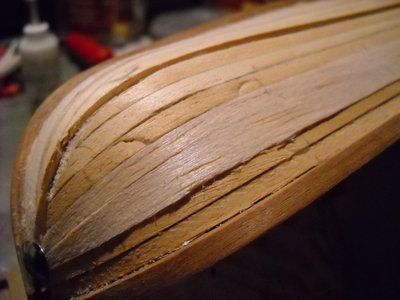

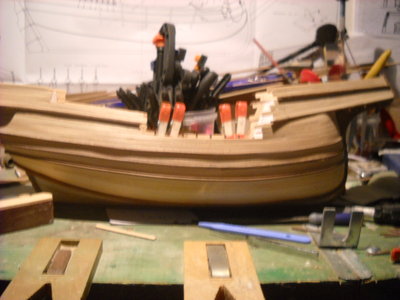

tiene buena pinta, no es tan facil el forado de un casco, estare atento a nuevos avances.

[BUHOB]

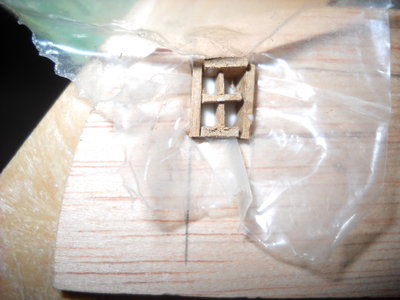

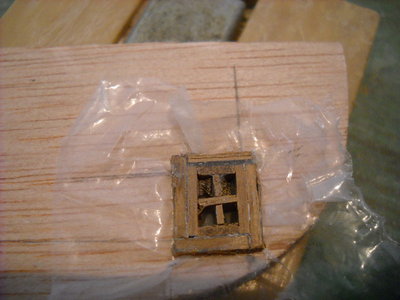

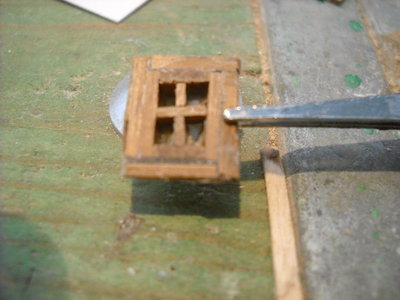

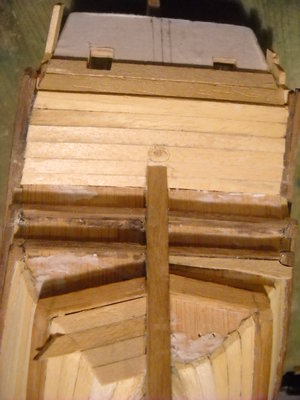

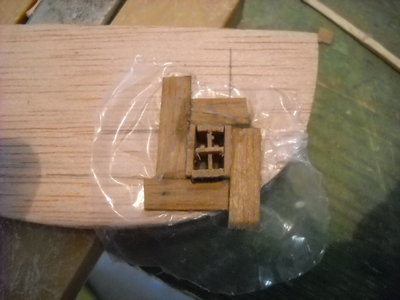

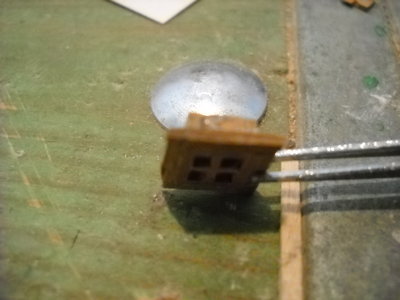

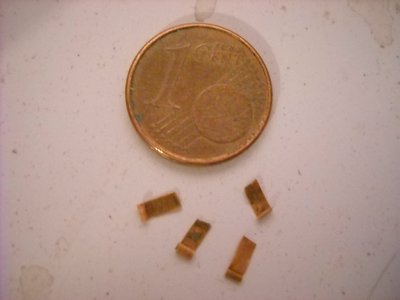

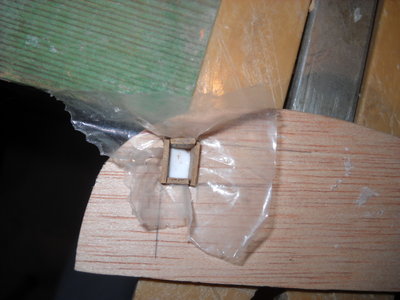

Saguimos con la realización de las dos ventanas de la parte inferior del espejo de popa, como ya habia abierto los huecos en el contrachapado lo que he hecho ha sido hacer una plantilla de dicho hueco y hacer los marcos y cuarterones dentro de dicha plantilla, los cristales los he simulado simplemente con cola de carpintero.

[BUHOB]

La siguiente parte es la construcción del espejo de popa

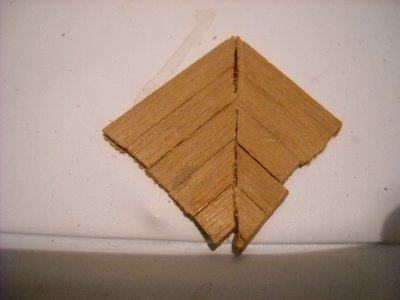

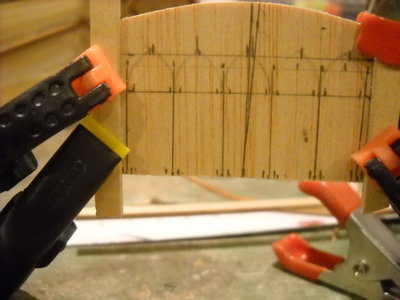

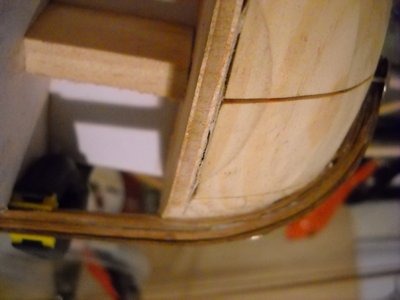

He pasado el dibujo de la balconada al contrachapado del espejo de popa y he empezado a forrarlo con listones de tilo de 5x2

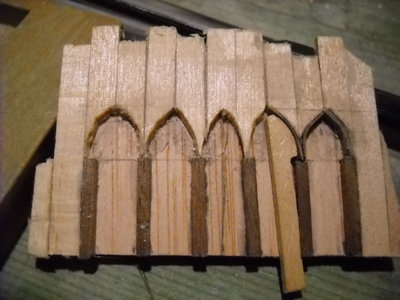

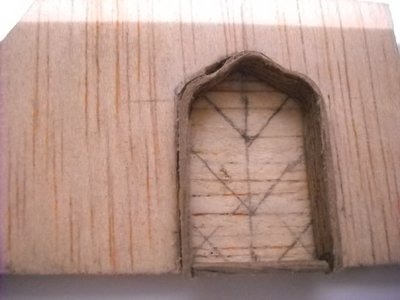

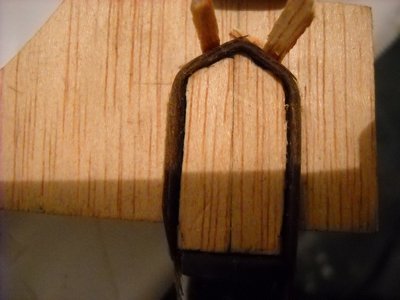

Recortada la forma de la balconada, los pilares de liston de nogal de 2x2 y la parte superior con chapa de nogal de 0,6 ( dos capas). El palito que hay en medio sirve para presionar la chapa mientras se seca la cola y coje la forma.

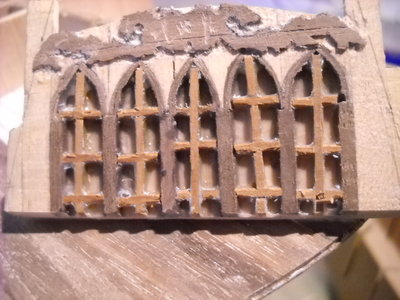

Los encastres para las vidrieras de los ventanales

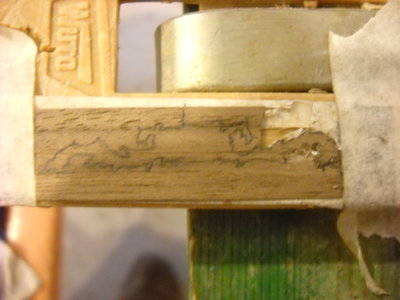

Este es el dibujo del relieve de la parte superior del espejo de popa, lo hago con chapa de nogal de 0,6 de grueso pegada a la cinta de carrocero y esta al soprte de corte

Relieve colocado en su sitio ( le hace falta un buen pulido a todo el espejo hay fallos que a simple vista no se ven pero el macro no engaña)

Saludos Tomás

[BUHOB]

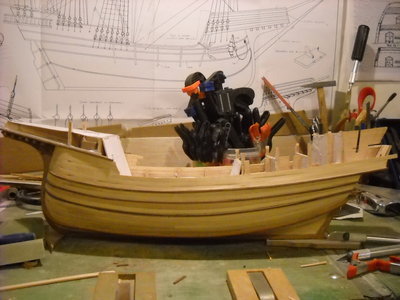

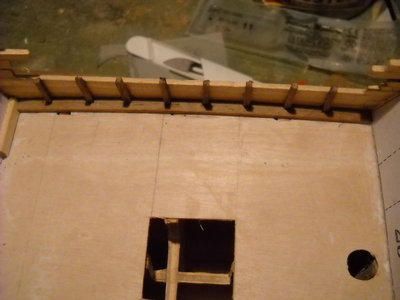

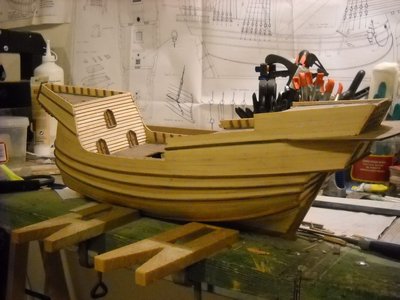

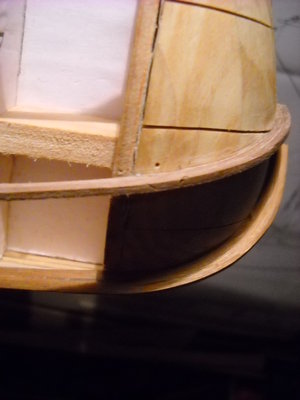

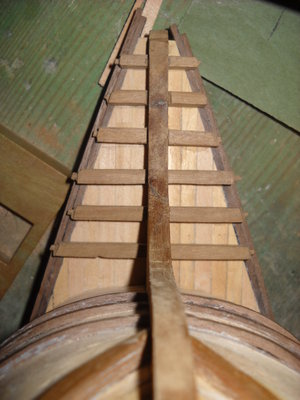

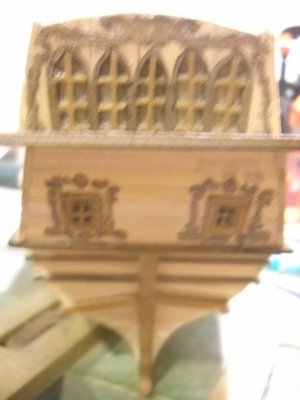

Espejo de popa terminado asi como las amuras del castillo, falta la balaustrada de la terraza pero es algo fragil la dejare para cuando el casco esté acabado, tambien estan colocados los barraganetes y el trancanil del lado de babor.

Saludos Tomás

[BUHOB]

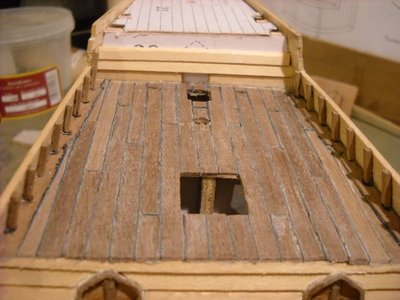

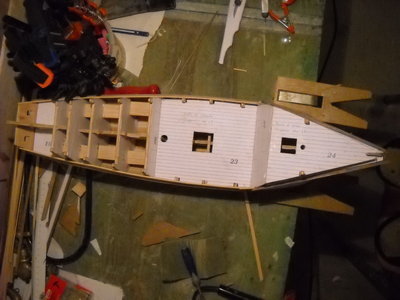

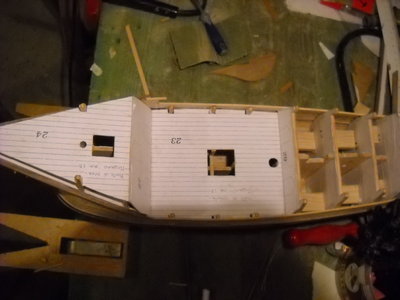

Cubierta principal acabada, en esta no hay mayor problema puesto que la manga es practicamente la misma en toda la cubierta, pero en el resto de las cubiertas no es asi y me gustaria saber si el entablado de cubierta y el trancanil van endentados o bien a testa, supongo que algun forero sabra decirme la respuesta.

Saludos Tomás

[BUHOB]

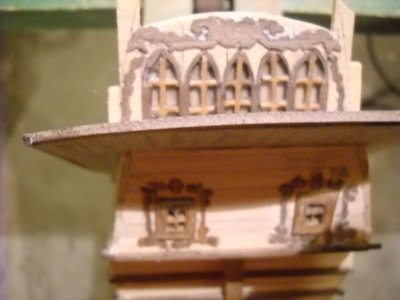

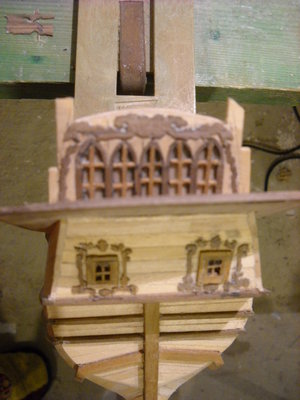

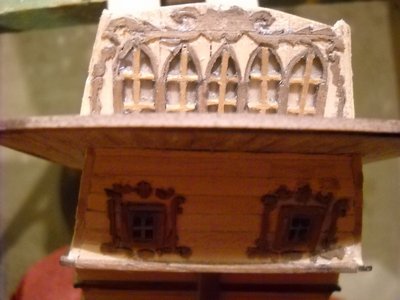

He definido un poco más los adornos de la balconada del espejo de popa, no es que sean una obra de arte pero creo que un poco mejor han quedado, os pongo un par de fotos

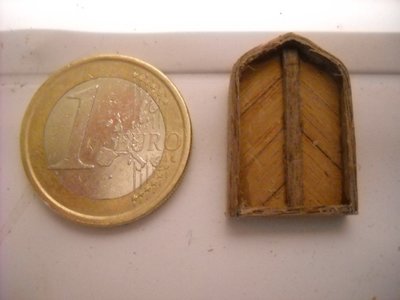

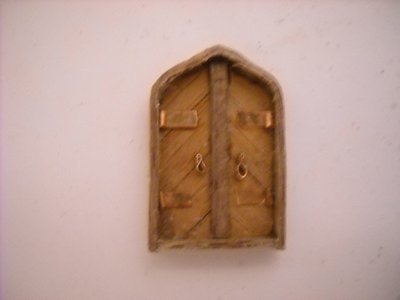

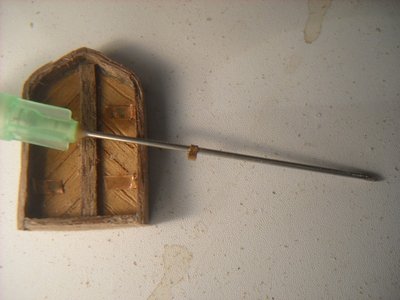

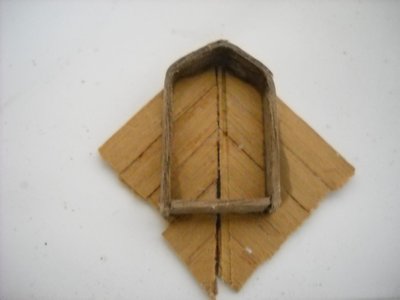

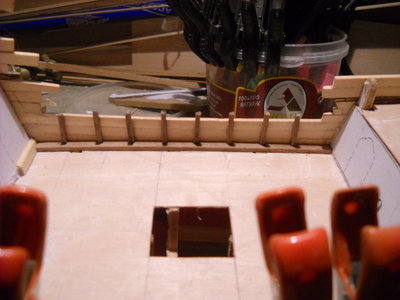

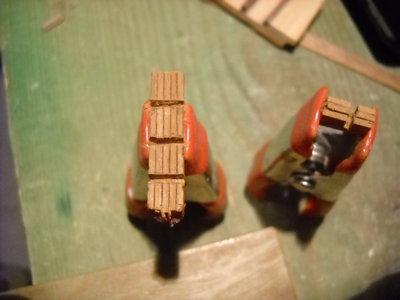

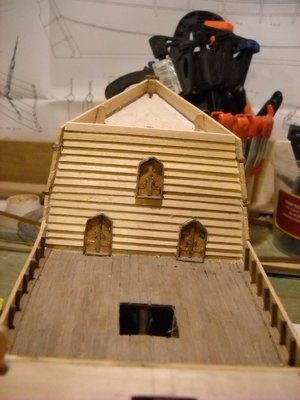

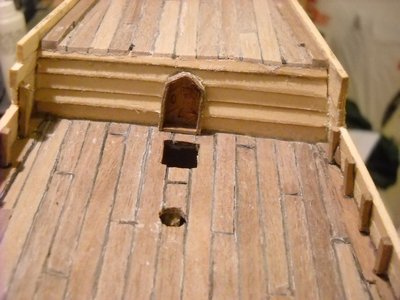

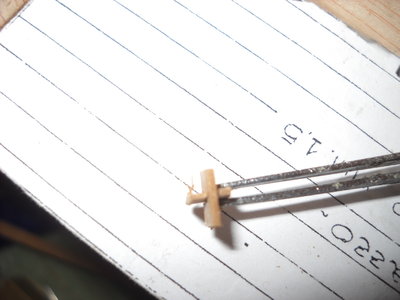

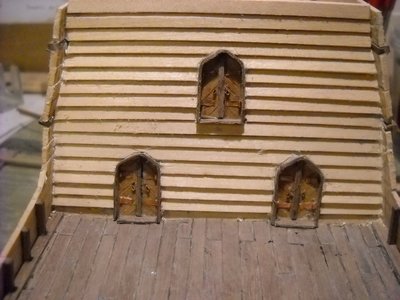

Un pequeño paso ha paso de como he construido las puertas de los mamparos del castillo de proa y popa

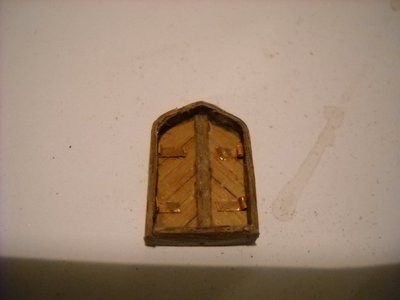

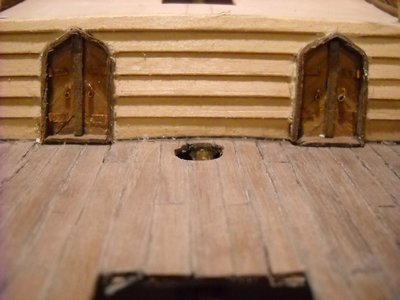

Las dos del mamparo de popa, falta todavia pulir y lijar un poco, que con el macro no se puede ocultar nada.

De momento hasta aqui he llegado, lo proximo la cubierta del castillo que he decidido hacerla endentada con el trancanil, ya que no he tenido ninguna opinion en contra.

Saludos Tomás

Parece que el orden de las fotos ha cogido vida propia pero creo que se puede seguir, disculpar pero no se como arreglarlo.

Saludos Tomás

[Maquinilla]

Aunque este tipo de naves parezcan ser poco complejas, en realidad no lo son.

Un buen acabado de los detalles te asegurara un resultado espectacular. Tomate tu tiempo y disfruta en cada etapa de su construcción.

Saludos tocayo

[BUHOB]

Eso intento tocayo, pero como decia al principio hay veces que no ves la viga en el ojo propio hasta que te lo dicen.

Saludos Tomás

[BUHOB]

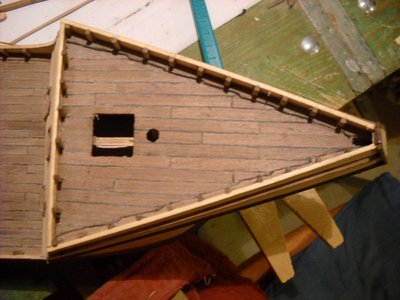

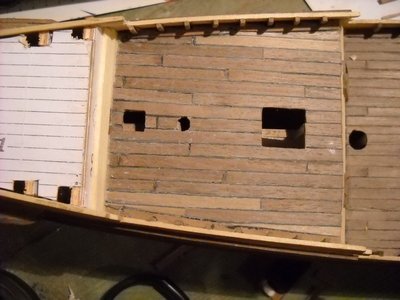

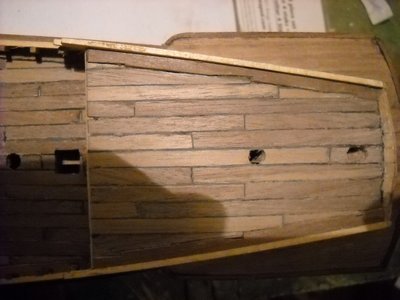

Voy poco a poco terminando de forrar las cubiertas.

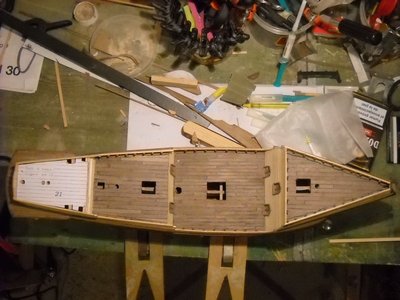

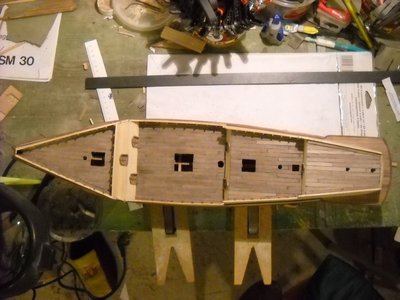

vista cenital

.
Esto es todo de momento, hasta la proxima entrega.

Saludos Tomás

[gerardo navarro]

va muy bien, me gusta..

[Tasso]

Buenas noches ,.Tomas por hacer tiempo que no tacabas el tema, esta carraca tiene muy buena pinta y los detalles magnificos ,un saludo y esperandomas avances de tú trabajo un saludo Tasso

[BUHOB]

Gracias Gerardo y Tasso, ya he terminado de forrar la cubierta de la toldilla y he acabado el mamparo entre la tolda y la toldilla, os dejo unas fotos de como ha quedado[attachment=0]DSCN0219.JPG[/attachment][attachment=0]DSCN0219.JPG[/attachment]

Saludos Tomás

[gerardo navarro]

que bien, bonito c ve el casco...
