Escalar planos con Autocad

[jomaal88]

Bueno como veo que alguno tiene problemas a la hora de escalar los planos os voy a poner un tutorial de como lo hago yo con el Autocad cuando le coges el tranquillo son 5 minutos
(si este no es el sitio adecuado para este hilo sugiero que el administrador lo mueva a su lugar correspondiente)
Empezamos:
En primer lugar deberíamos hacer una carpeta en donde tengamos el plano y en esa misma guardaremos el resultado final para posteriores consultas

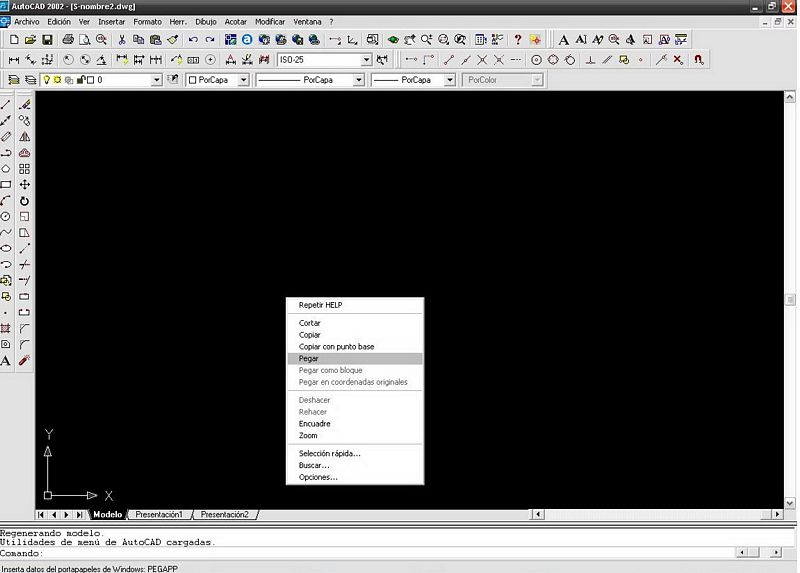

Localizado el plano en nuestro PC pinchamos con el botón derecho del ratón sobre el y escogemos "copiar"

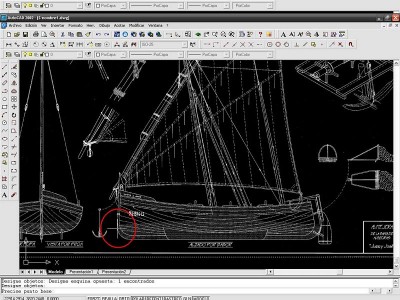

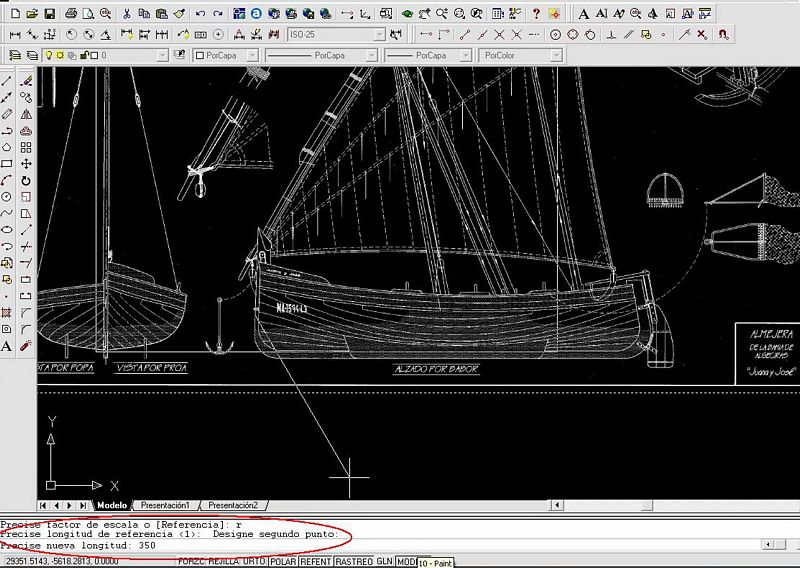

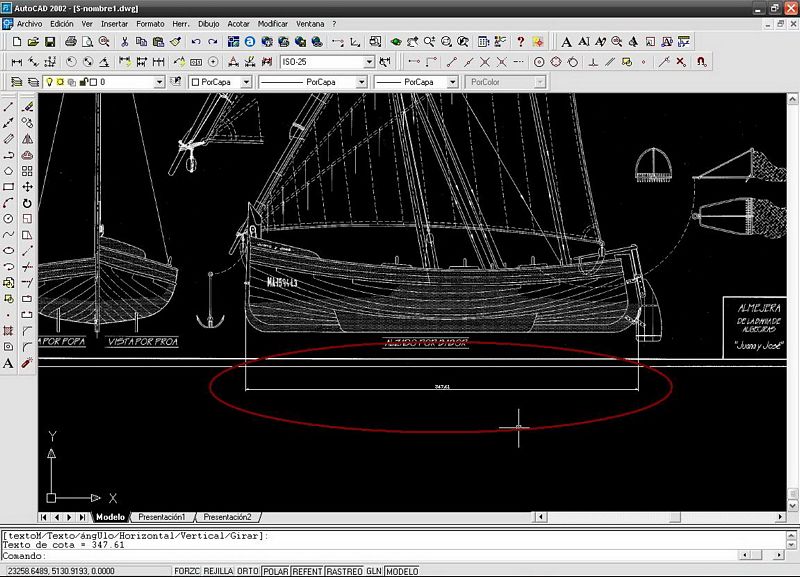

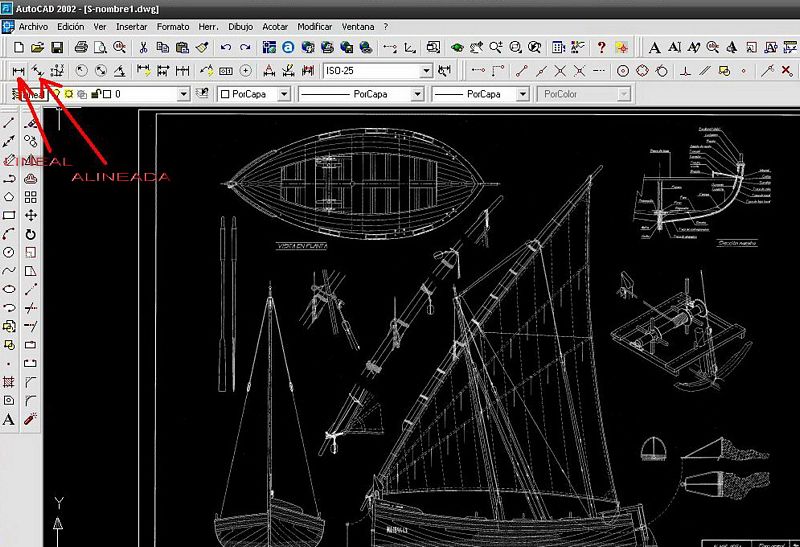

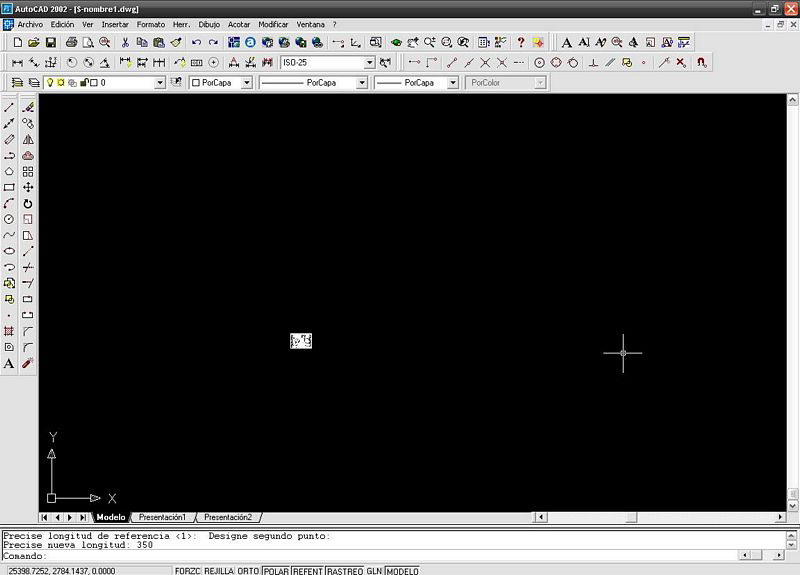

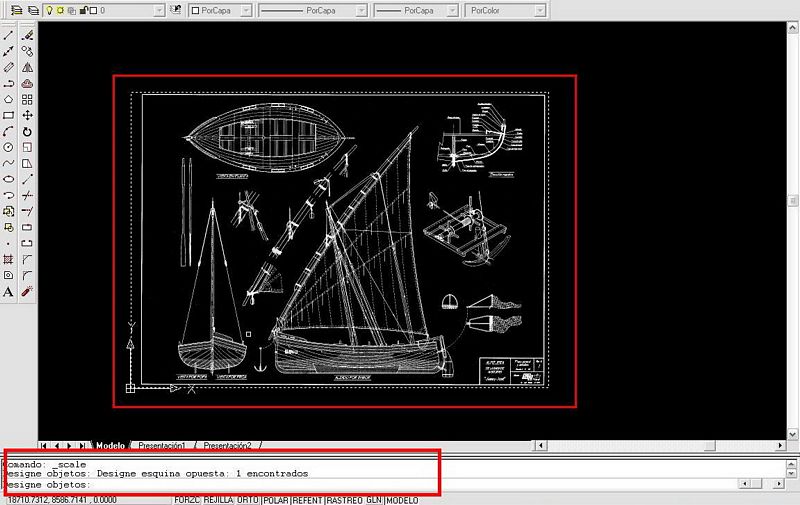

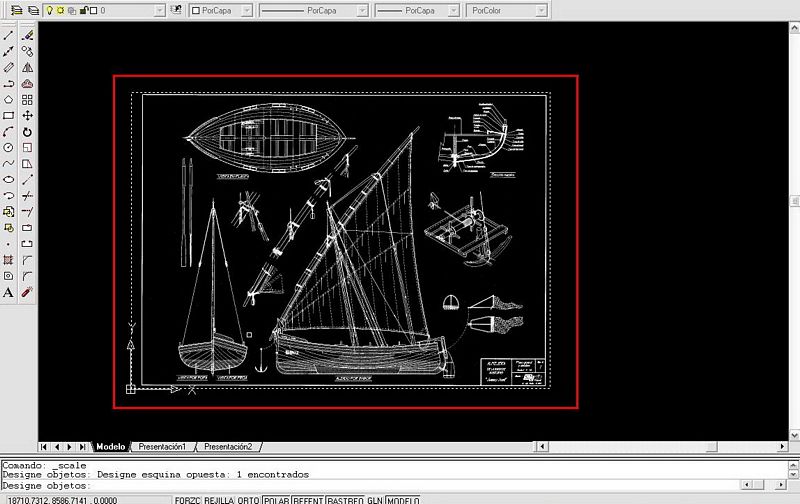

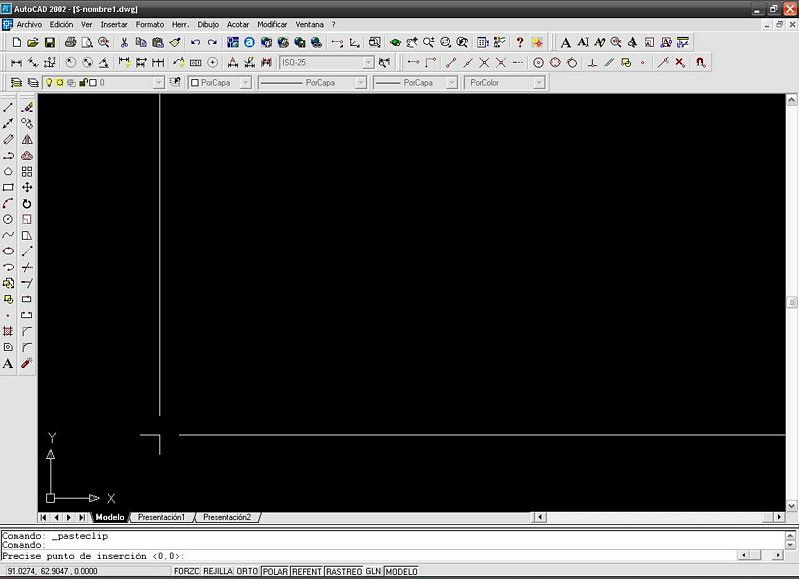

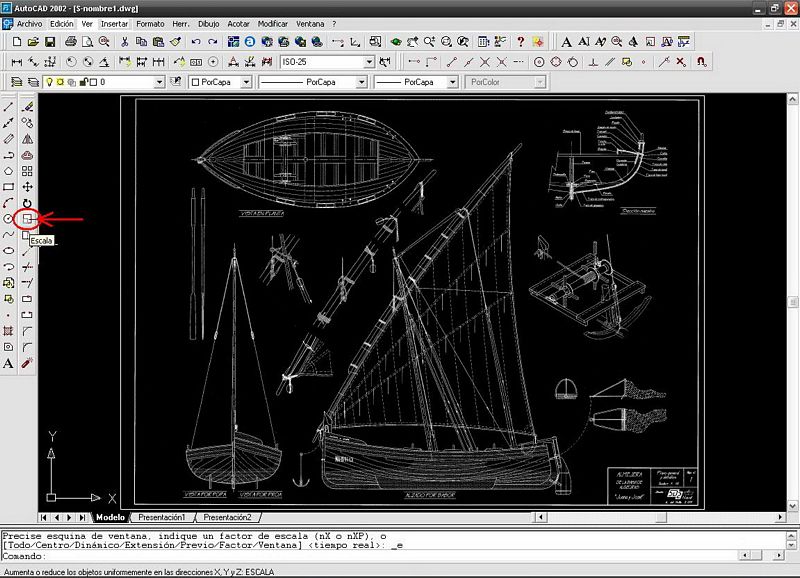

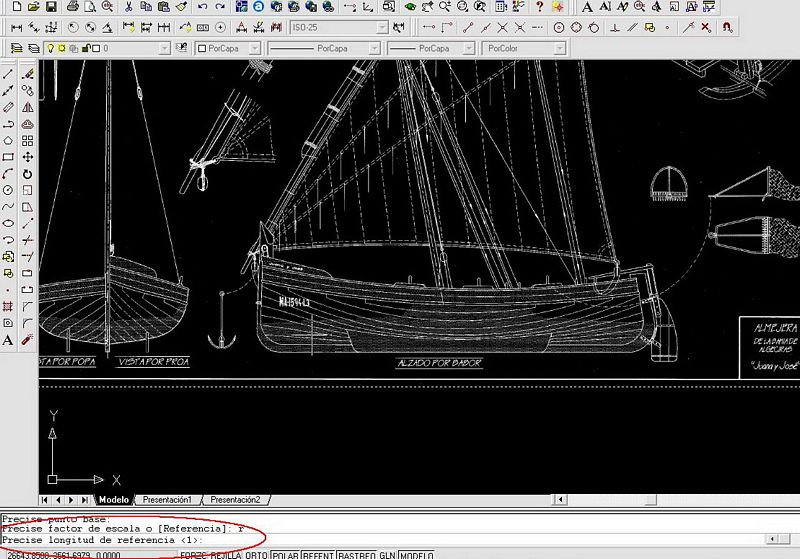

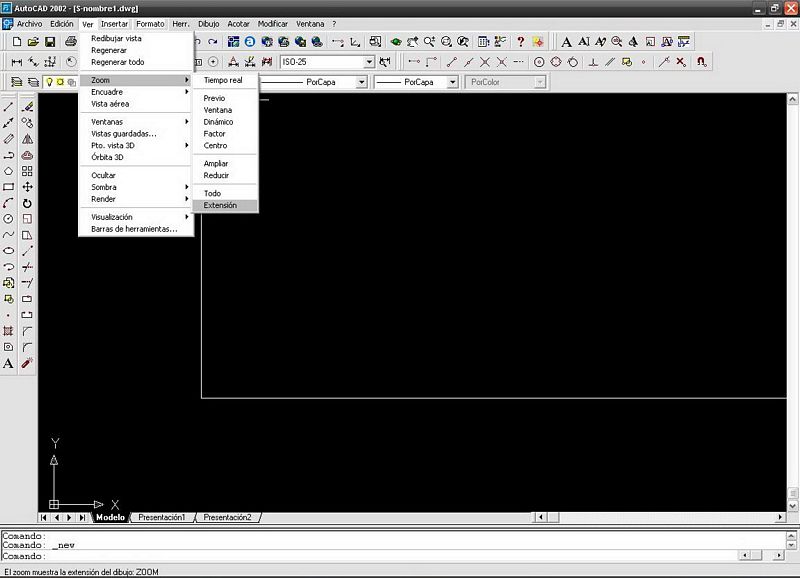

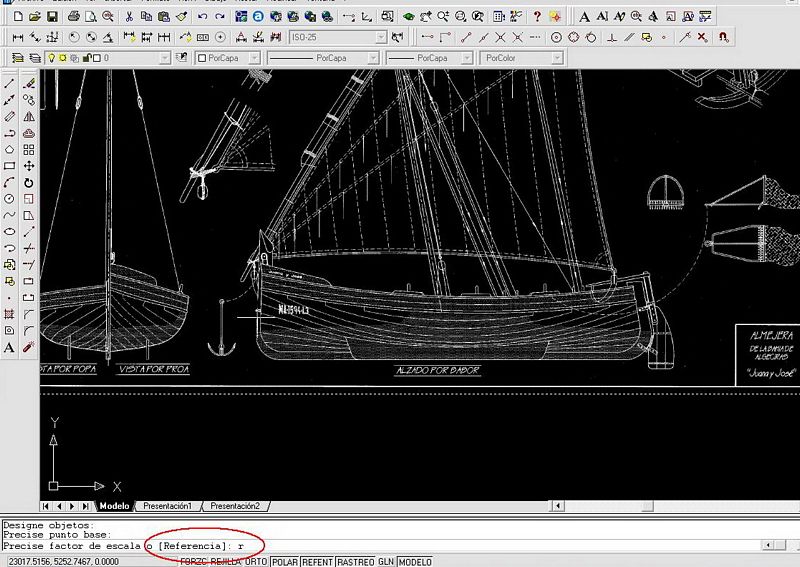

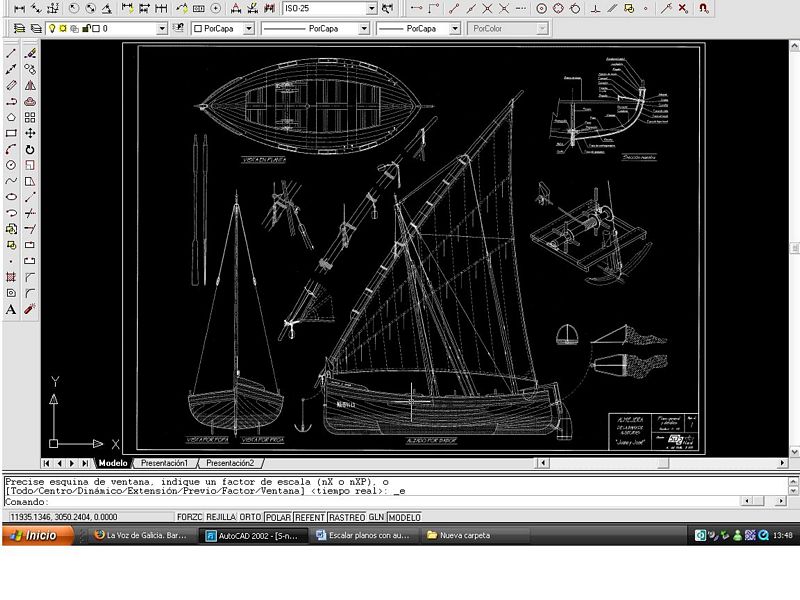

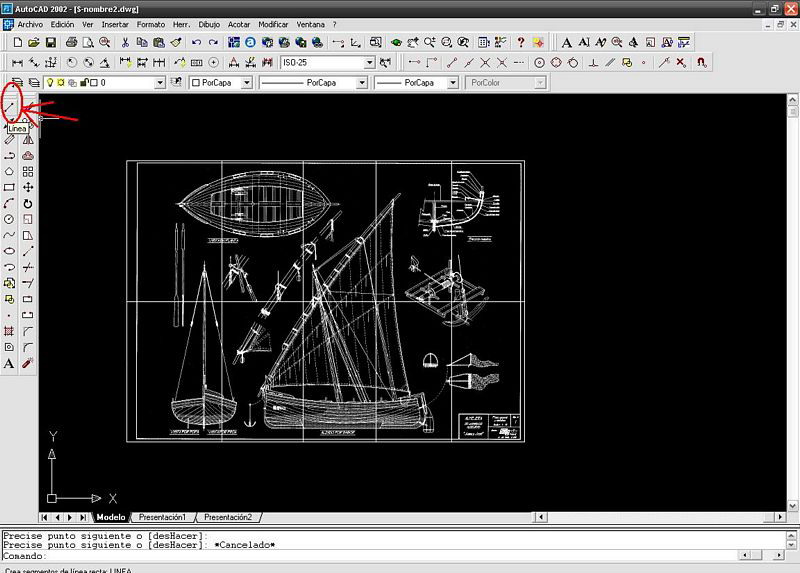

Ahora siguen las instrucciones con las fotos

[jomaal88]

el texto que no coge con la foto anterior lo pongo aquí)

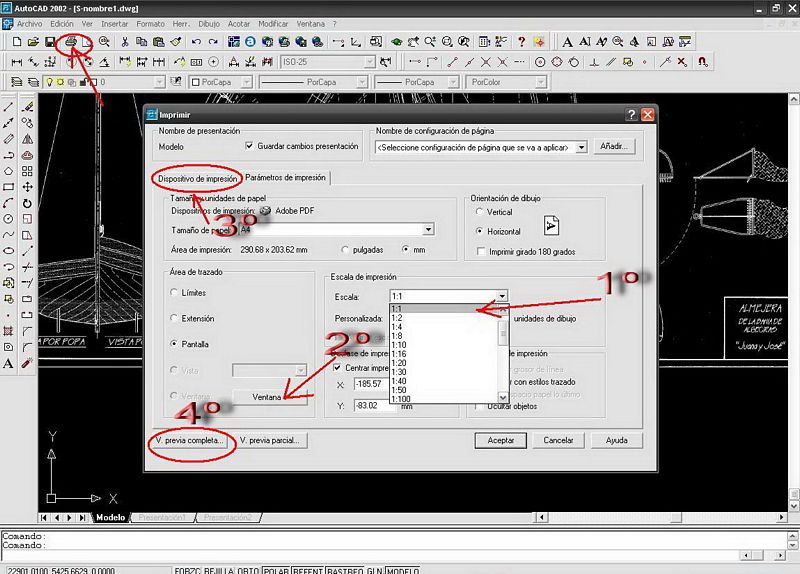

"dispositivo de impresión Fig. 3º elegimos nuestra impresora (esto debería ser solo la 1º vez que imprimimos) y si queremos ver como quedara el plano antes de imprimirlo pinchamos en vista previa Fig. 4º"
Al terminar cuando vayamos a cerrar el programa nos dirá si queremos guardar los cambios respondemos afirmativamente y los guardamos en la carpeta donde tengamos el plano digitalizado
Bueno espero que este tutorial os ayude a la hora de escalar los planos también se puede usar para medir algunas zonas de un barco del que dispongamos las fotografías

[aperple]

Muchísimas gracias. El AutoCad es uno de los cocos de la informática, pero está claro que tiene innumerables herramientas prácticas para casi cualquier cosa. La cuestión es no tener unos P&P como esta que nos ofrece que nos ayude a quitarnos el miedo "al coco".

Gracias.

[Joaquin Yarza]

Jose Ramón gracias por el tutorial.
Si el plano es de una escala conocida, por ejemplo 1/50 y lo quieres pasar a 1/25 supongo que será todavía más rápido.

[jomaal88]

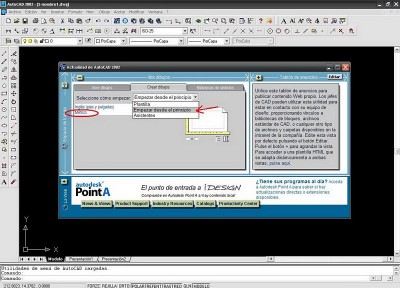

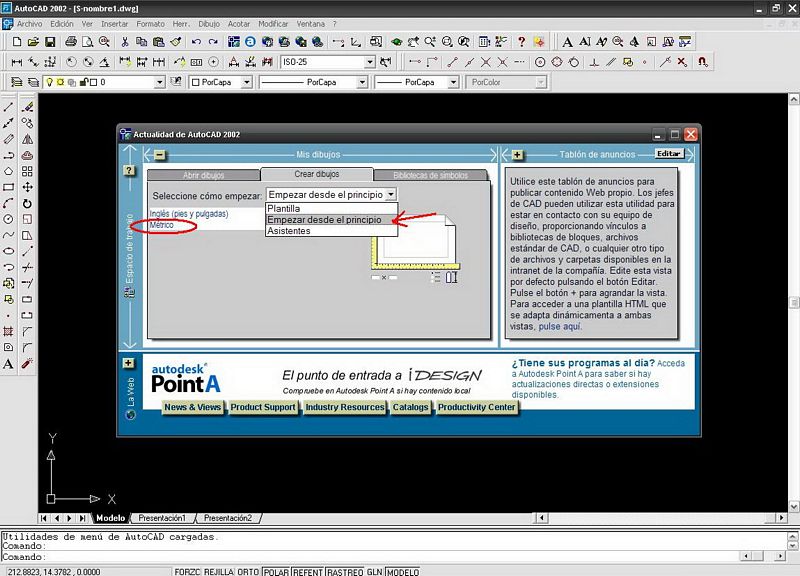

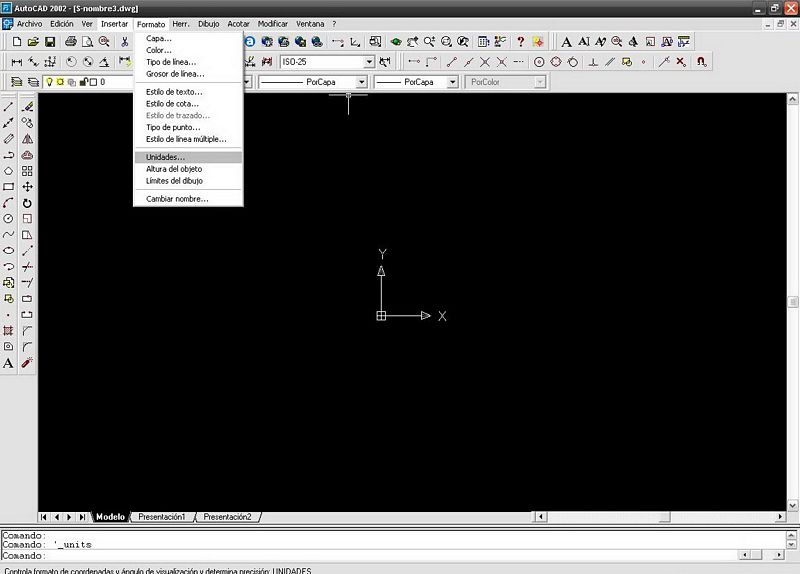

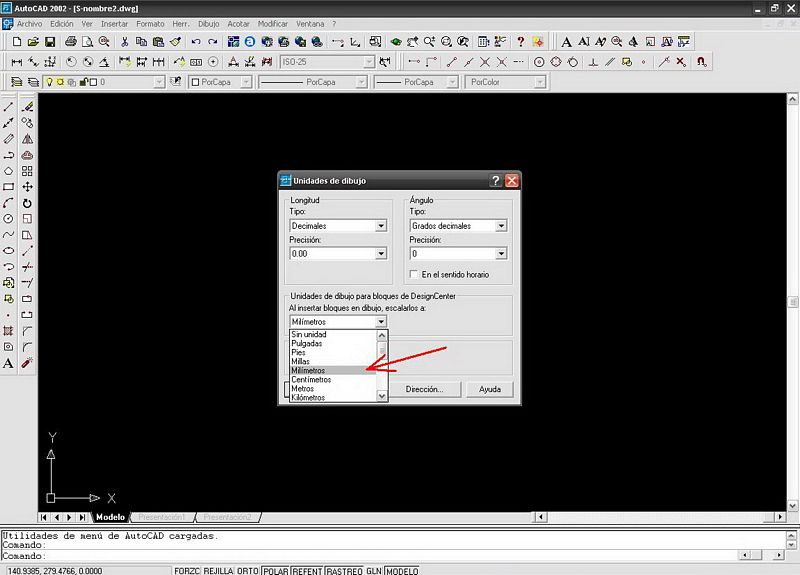

como he recibido algún correo preguntandome por la manera de poner el autocad en milimetros (se me pasó pues yo lo tengo por defecto) os pongo los tres pasos que deberian ir al principio ; ruego a Juaquin si pudiera mover esto al principio del hilo lo haga para que todo quedara en un perfecto orden

[Joaquin Yarza]

Moverlo al principio no puedo, tendras que editar tu primer mensaje (pero eliminando las imágenes que ya estan puestas y empezar por estas)

[jomaal88]

pues casi que no toco nada no sea que la lie
un saludo

[jomaal88]

hola Jorge el plano lo tienes en esta misma pagina;
http://www.modelismonaval.com/magazine/ ... yjose.html" onclick="window.open(this.href);return false;
esta es la mia:
http://www.modelismonaval.com/magazine/ ... arino.html" onclick="window.open(this.href);return false;
y estos los planos:
http://www.modelismonaval.com/magazine/ ... lanos.html" onclick="window.open(this.href);return false;

[joskal]

Hola Joomal 88

He visto tu interesante exposicion con el Autocad.
La cuestion está en que no tengo ese programa. Me he bajado uno que he encontrado en internet per es una demo, incompleta que solo dura 30 dias.
Me pregunto si sería fácil encontrar el programa gratuito ya que tiene un precio prohibitivo para mí y mi aficion a los barcos, me va llevando cada dia más alla y ahora ysa empiezo a necesitar el programa.
un saludo
joskal

[alferes]

Hola jomaal88 saludos. Necesito tu ayuda. Soy nuevo en este modelismo naval y manejo autocad bien pero tengo problemas para pasar las medidas de la vista alzado al plano horizontal donde se ve el barco desde arriva. Para mi son confusos y pienso que deberia de haber un metodo mas simple.

[jomaal88]

no comprendo bien tu duda pero tomando una referencia del casco por ejemplo la eslora y pasandolo a la vista en planta 8desde arriba) no tendrias más problema
PD: cualquier cosa pregunta

[cincodedos]

Hola:
Yo soy el autor de los planos. Los que aparecen en la pagina mencionada están en formato JPG, o sea, en fotografía.
Se los enviaré a Joaquín en formato TIF, por si tiene la gentileza de sustituir los existentes fotográficos, por éstos otros.
Tienen la ventaja de que se pueden sacar en copistería, tamaño 1:1 y salen a escala 1:15 (si no recuerdo mal). O sea con una eslora de unos treinta y algo centms.

[Capitan Marano]

Hola Joomal 88

He visto tu interesante exposicion con el Autocad.
La cuestion está en que no tengo ese programa. Me he bajado uno que he encontrado en internet per es una demo, incompleta que solo dura 30 dias.
Me pregunto si sería fácil encontrar el programa gratuito ya que tiene un precio prohibitivo para mí y mi aficion a los barcos, me va llevando cada dia más alla y ahora ysa empiezo a necesitar el programa.
un saludo
joskal

Hola, que tal

Existen visualizadores de Autocad que son gratuitos: DWG TrueView

http://latinoamerica.autodesk.com/adsk/ ... d=12703006

Con esta herramientra podras ver planos 2D y 3D sin la herramienta original de diseño, cambiar la escala e imprimir apenas una área del plano

Aca hay un video de como imprimir una parte del plano.
http://www.youtube.com/watch?v=PM1TkH4QHyA

Lo interesante de esta herramienta es que no necesitamos un plotter pa imprimir el plano completo, es suficiente con una impresora hogareña para imprima tamaño carta o A4

El video esta en otro idioma, pero creo que se entiende muy bien. Solo tener en cuenta que el cuando se refiere a PLOT o PLOTEAR significa IMPRIMIR

Saludos

[José A. Reyes]

Tengo los planos del Nao Santa María en imagen JPEG. ¿Podre usar su tutorial para escalar planos en AutoCad?

[jomaal88]

Tengo los planos del Nao Santa María en imagen JPEG. ¿Podre usar su tutorial para escalar planos en AutoCad?

pués te vendrán de perlas ya que el tutorial esta basado en imagenes con extension jpg
