Chalupa Cherburgo 1834 13 ms. Artillada y Arbolada-Terminada

[Frasco]

La idea es hacer en escala 1:44;un modelo de la que es conocida como la "Chalupa Armada". La pretensión de novedad, que justificaría esta presentación, es hacerla agregándole su arboladura.
Recurro para ello a la abundante documentación de la Base de Datos del Ministerio de Defensa de la República de Francia,sobre la "Chalouppe de 13m (Cherburg")
Tratándose de un modelo canónico bien conocido y que ha sido reiteradamente realizado con gran maestría, para no aburrir con aspectos tan bien conocidos; presentaré la tarea en pequeñas etapas en un archivo PDF; en lo cuáles pondré solo de resalto lo que guarde alguna particularidad. Especialmente cuando llegue a la arboladura, que es donde puede incorporarse aspectos de esta embarcación no tan difundidos.

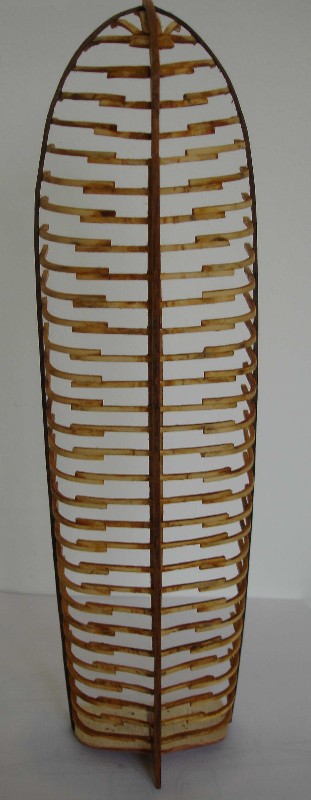

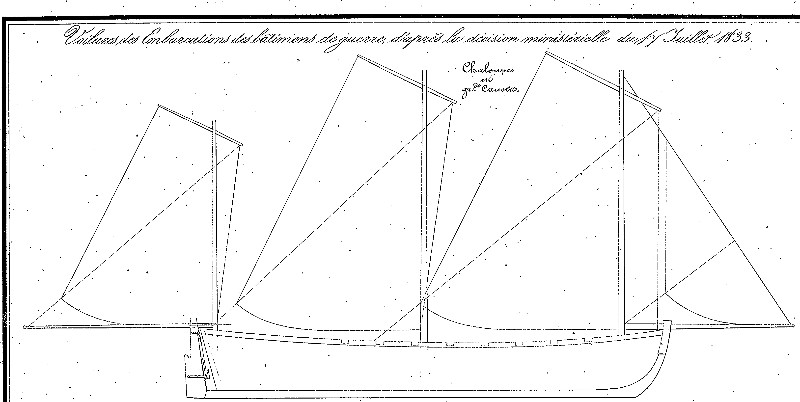

Muestro una vista parcial de una lámina del Atlas de Genie Maritime,"Voilures des embarcations des bâtiments guerre d’après la déc. min.1833 ", donde se observa el perfil vélico; y una foto del fin de la primera etapa del trabajo.
Se acompaña un Pdf con un suscinto desarrollo de la construcción de la "Primera Parte: desde el molde a la cintas"; poniéndome a la merced y disposición de quiénes interese.

[pepemodel]

Hola Frasco, me alegro volver a leerte por estos mares.

Seguiré tu proceso, parece muy interesante.

Saludos.

[maurys]

me interesa la idea ,lo voy a seguir paso a paso ,que tengas muchas suertes

saludos

maury de argentina

[Trancos]

Muy interesante el paso a paso anexado, gracias por compartirlo.

[Joaquin Yarza]

¿Frasco cuanto tiempo tuviste la madera en Alcohol?

[Frasco]

¿Frasco cuanto tiempo tuviste la madera en Alcohol?

Hola Joaquín
En principio la tuve unas 4 horas. Luego durante el trabajo, a veces necesitaba remojarlas nuevamente.
Con respecto a su uso, hay que considerar que en este caso: se trataba de listones de 2X2mm de guatambú, que eran luego tratados con el soldador eléctrico. Es en esta combinación que me resultó más útil que el agua caliente.
Porque allí para trabajar remojando, se complica, tanto por mantener permanentemente agua caliente y luego manipularla en tal estado.
En la etapa actual, para doblar las tablitas de cedro, que a proa doblo sobre molde, sin manipular, me es más útil el agua caliente,
Saludos

[Frasco]

Habiendo terminado el forro, agrego el pdf. con la 2ª parte, al que bautizaremos "Del forro al desmolde" , parafraseando el título del libro de Paasch. La quilla ya la tenemos, si Dios quiere, llegaremos a la perilla

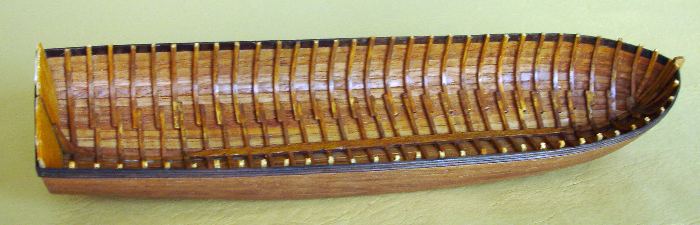

Para lo que no gusten malgastar su tiempo con mis divagaciones, va una foto del estado en que se encuentra el trabajo, luego de añejarlo.

[Conn]

Muy interesante tu hilo Frasco,

Me gusta mucho como explicas el proceso, está bastante claro, además de un excelente trabajo.

saludos

[Frasco]

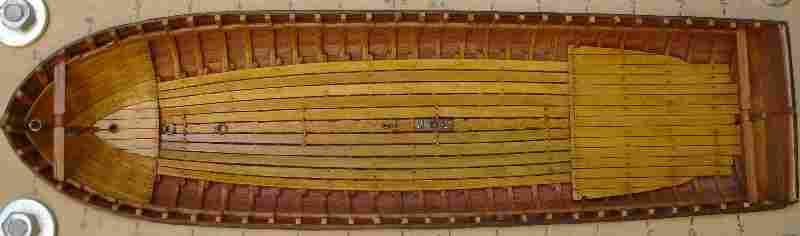

Después de un periodo de vacaciones, retomado el trabajo, acompaño la tercera entrega del trabajo, con los entablados, algunos herrajes en la sobrequilla y otros elementos del interior de la Chalupa.
Acompaño una foto sobre el estado de avance, y para los que interese un pdf con descripción de lo realizado.

[Frasco]

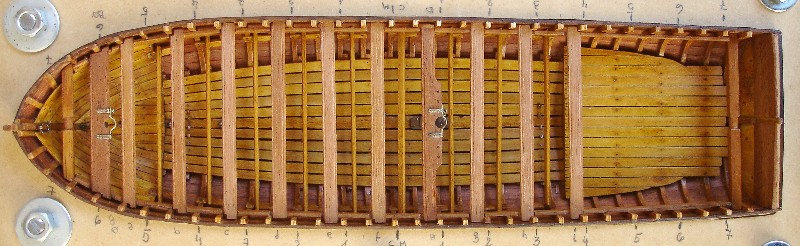

Siguiendo con la Chalupa, hacemos las peanas y los bancos.
Una foto con el estado de avance de la tarea y para a quién interese, algunos comentarios y fotos en archivo pdf

[Frasco]

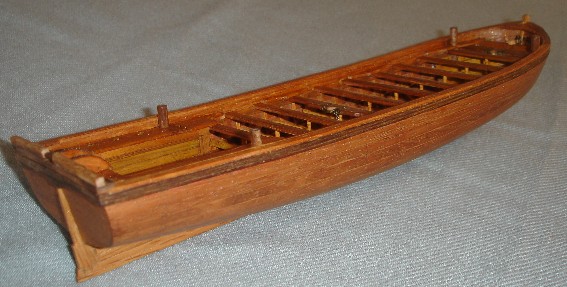

Continuando, hemos llegado a poner la tapa de regala. Va foto del estado actual.
Para aquellos que todavía interese algo mas la cuestión, acompaño pdf

[vasa]

Hola
Cual es el pdf
Saludos
Jesus

[Trancos]

Justo debajo de comentario, al lado de un clip de oficina. Si te sitúas encima cambia de color y al dar un clic con el ratón te permite bajarlo a tú pc.

[Frasco]

Justo debajo de comentario, al lado de un clip de oficina. Si te sitúas encima cambia de color y al dar un clic con el ratón te permite bajarlo a tú pc.

Se agradece la gestión.

Una explicación del ¿por qué? de los Pdf., que parece que no son sencillos de identificar.

Como la intención es hacer el modelo de la clásica Chalupa, incursionado en algunos aspectos fuera de los canones tradicionales, incorporando la arboladura y agregando otras fuentes; creí conveniente el método para explicar con mas detalle sólo lo que resultara novedad.

La pretensión es que sirva de bosquejo inicial, para aquellos que quieran servirse de esta otra opción para desarrollar otro aspecto de este hermoso modelo, que tan bien a documentado Delacroix y los didácticos envidiables P&P que encontramos en la red.

Saludos

[daf2100]

Fantástico trabajo.Felicidades.
