Sacar cuaderna completa de caja de cuadernas con Photoshop

deuve · Mensaje por **deuve** » Mar Jul 17, 2007 10:16 am

A ver si resulta fácil:

1º: Abrimos el documento de la caja de cuadernas con Adobe Photoshop.

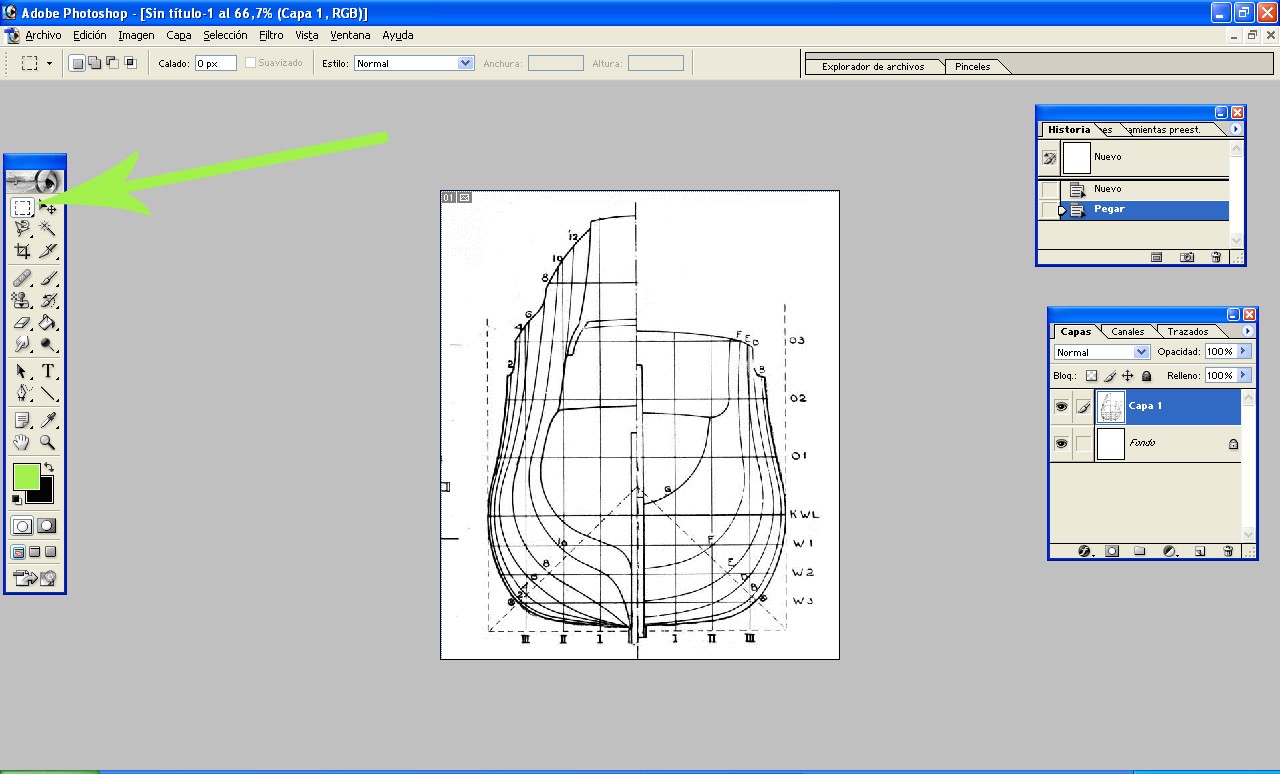

2º: Seleccionamos la herramienta marco cuadrado (en la foto 1 señalada con flecha).

3º: Colocamos el puntero del ratón en lo que será la primera esquina del recuadro, y dejando pulsado botón izquierdo del ratón abrimos el marco hasta el eje de simetria de las cuadernas. Si no nos ha quedado perfecto lo volvemos a hacer tantas veces como queramos hasta estar satisfechos con el encuadre. es importante que uno de los lados verticales del recuadro quede perfectmente alineado con el eje de simetria de la caja de cuadernas.

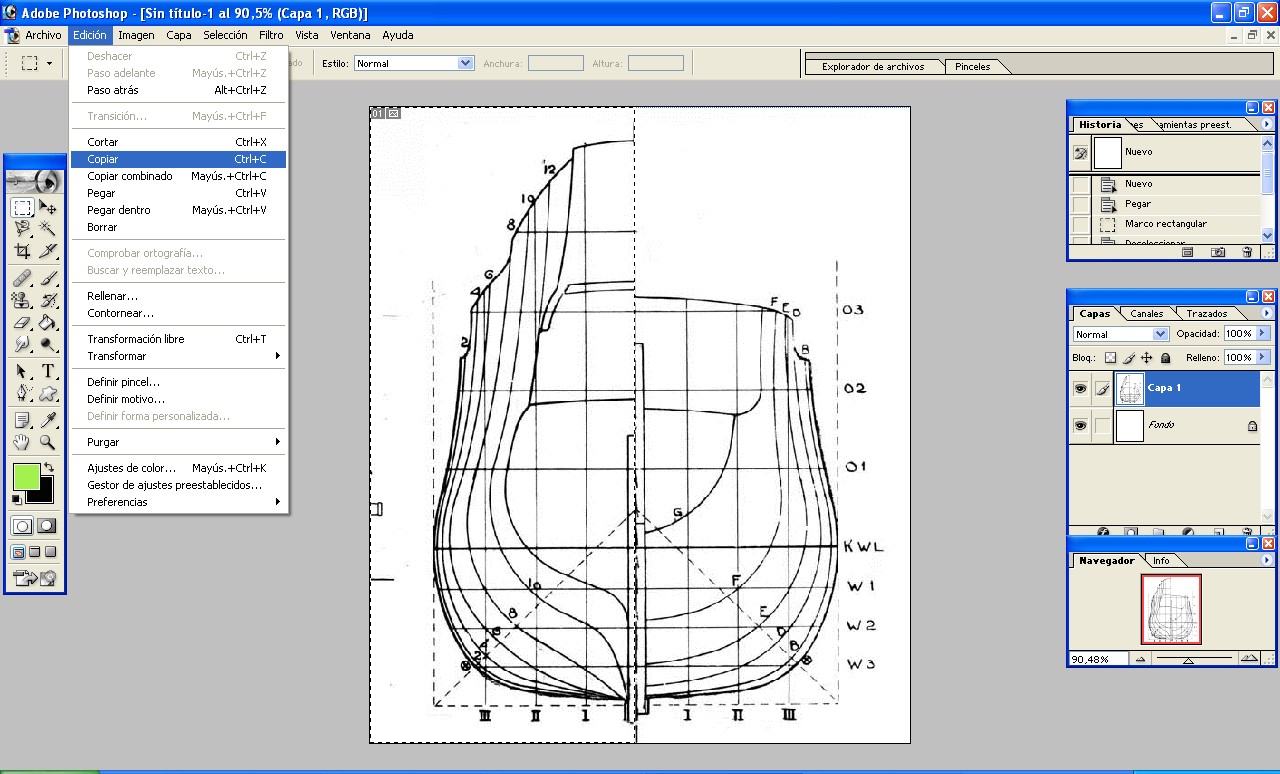

4º: Arriba a la izquierda de la pantalla selleccionamos edicion y dentro de edición copiar. (Foto 2)

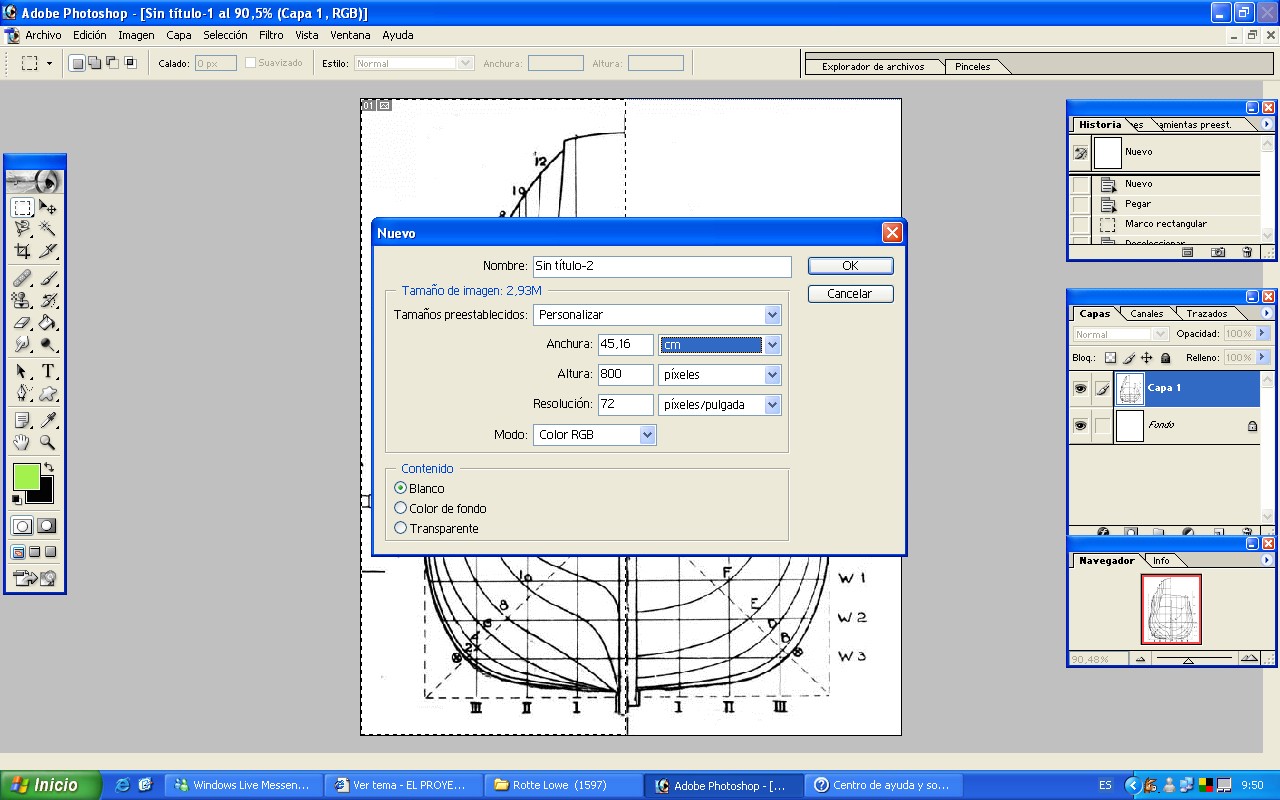

5º:Arriba a la izquierda seleccionamos Archivo y nuevo documento. Aparecerá un cuadro con las caracteristicas de este nuevo documento, nos fijamos donde pone anchura, y cambiamos esa cantidad y ponemos el doble. (Foto 3)

ramon · Mensaje por **ramon** » Mar Jul 17, 2007 10:25 am

Acabo yo antes.....jeje..

hago un pliegue, paso el lapiz y ya está... Además te falta un paso: en una mano tengo el último plano de MRB en la otra una pantalla de ordenador...hay que meterlo.

deuve · Mensaje por **deuve** » Mar Jul 17, 2007 10:30 am

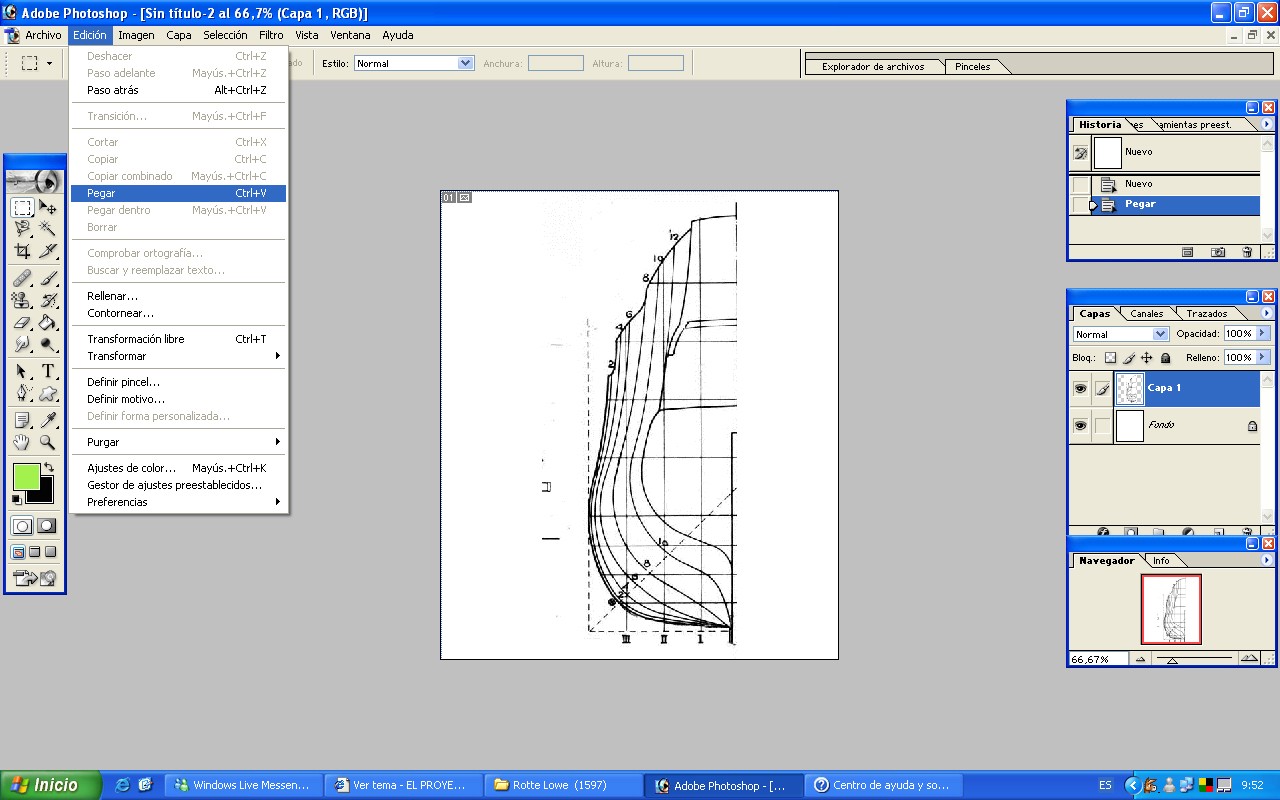

6º: Arriba izquierda seleccionamos edicion , y pegar. Nos aparece el recuadro sellecionado en el palno inicial. (Foto 4)

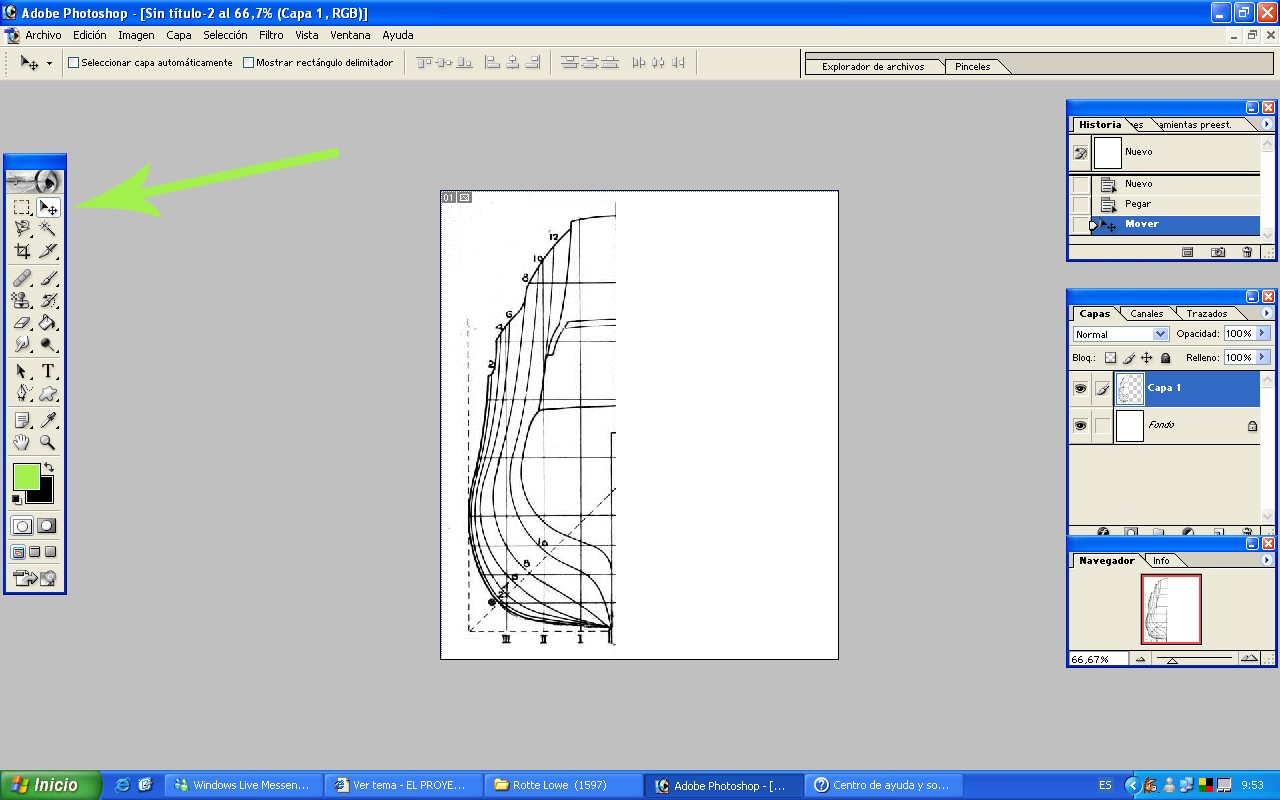

7º: seleccionamos la herramienta mover (foto 5 señalada con una flecha), y colocando el puntero sobre la mitad que hemos pegado y manteniendo pulsado el boton izquierdo del raton, arrastramos el recuadro, en este caso como es la mitad izquierda, hacia la izquierda del lienzo.

8º: Volvemos al menu edicion, y volvemos a seleccionar la opcion pegar. Nos aparece otra vez la misma mitad.

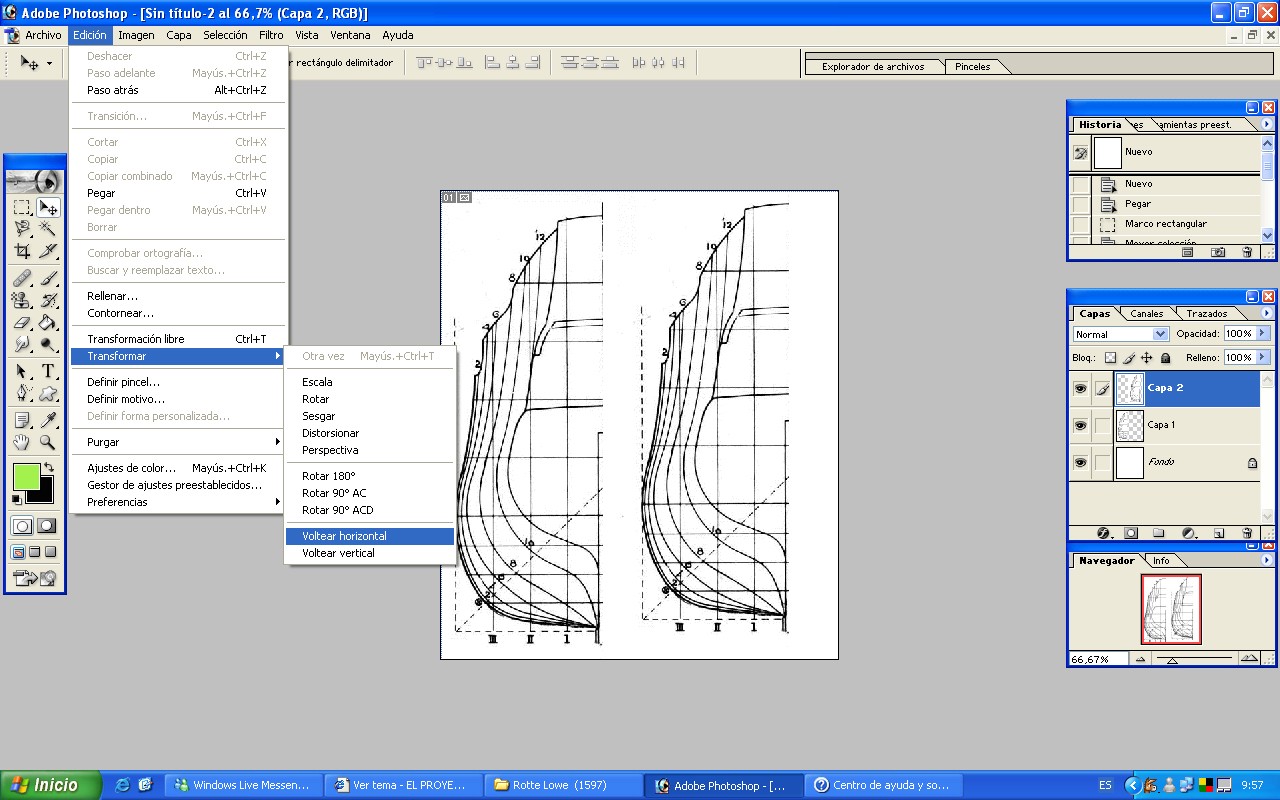

9º:Volvemos al menu edicion y seleccionamos transformar, dentro de transformar seleccionamos voltear horizontal. Otenemos la mitad derecha de las cuadernas. (Foto 6)

deuve · Mensaje por **deuve** » Mar Jul 17, 2007 10:33 am

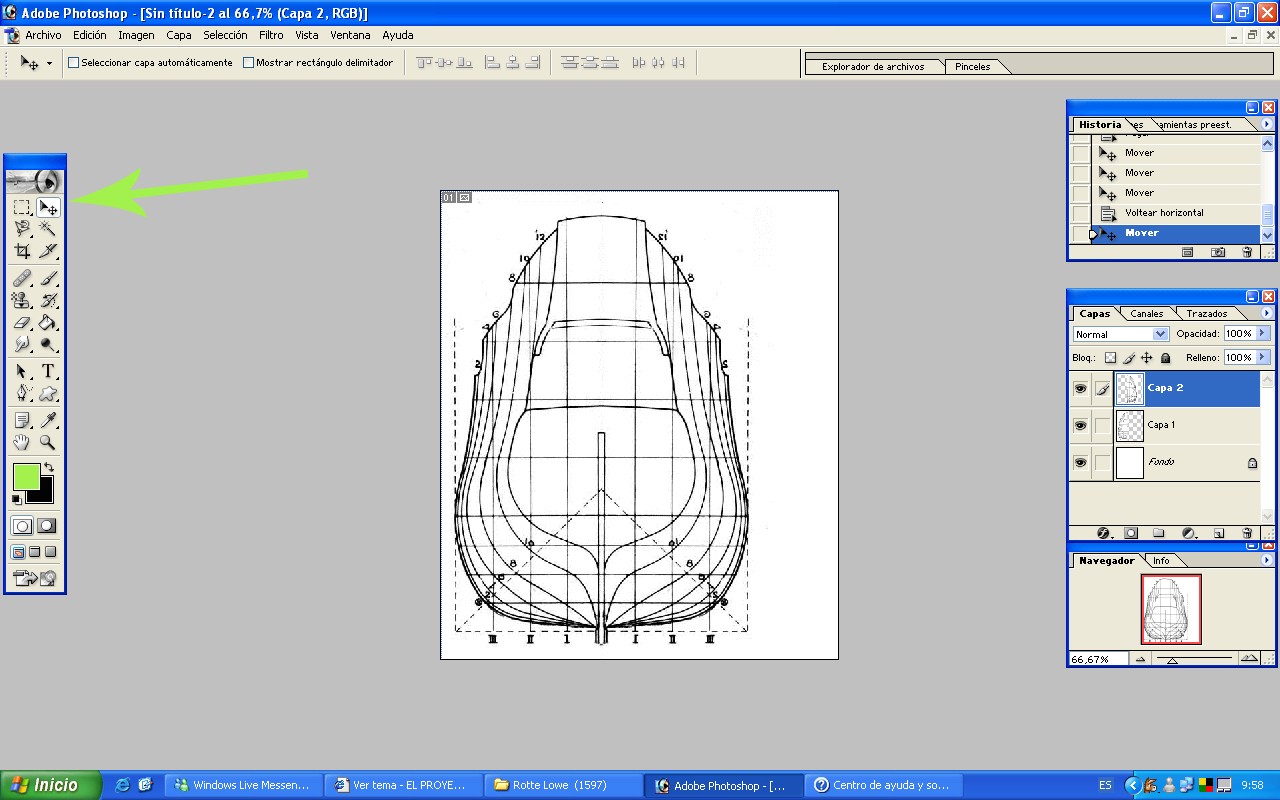

10º: con la herramienta mover ajustamos esta segunda mitad con la primera. Obtendremos una caja de cuadernas perfecta en este caso de popa. (foto 7)

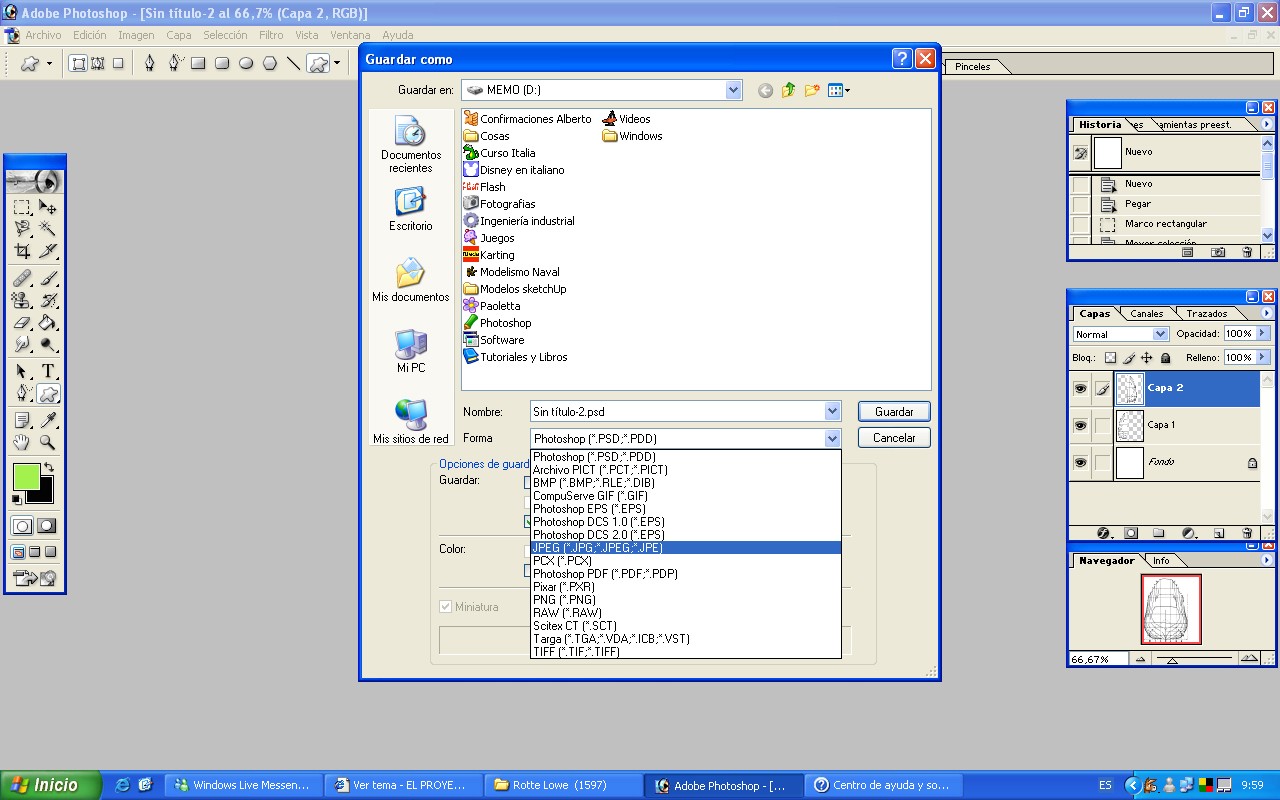

11º: En el menu Edicion, seleccionamos guardar como, ponemos nombre y seleccionamos debajo la extension que queramos. Si queres exportarlo como imagen , pues será jpg. (Foto 8)

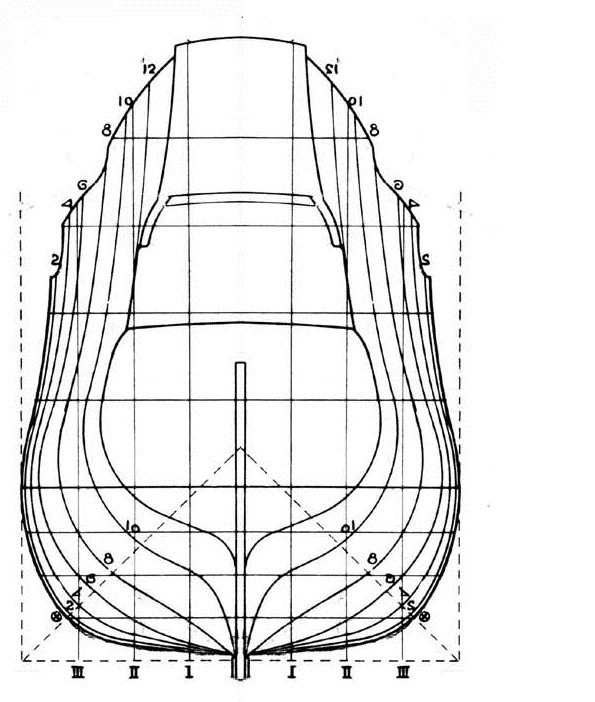

Ya está. Ejemplo foto 9.

deuve · Mensaje por **deuve** » Mar Jul 17, 2007 10:55 am

ramon escribió:Acabo yo antes.....jeje.. hago un pliegue, paso el lapiz y ya está... Además te falta un paso: en una mano tengo el último plano de MRB en la otra una pantalla de ordenador...hay que meterlo.

No no.. no tardas menos que yo. Esto lo haces solo una vez, y el proceso total apenas tarda dos minutos.

Lo de los planos en mano... no sabia cual era el formato original de ts planos... ¿ No eran los rusos? Esos están digitalizados.

ramon · Mensaje por **ramon** » Mar Jul 17, 2007 10:59 am

Si es que en el tiempo que tarda el ordenador en encenderse has hecho ya tres o cuatro... No es relevante el tiempo que se tarda en hacer la otra mitad.
Los planos rusos están digitalizados en efecto, pero hay que ampliarlos y los amplio por fotocopia como puse en el hilo. Ampliarlos tu por tu cuenta en el ordenador es sencillamente un infierno

deuve · Mensaje por **deuve** » Mar Jul 17, 2007 11:08 am

No me meto en ampliar en el ordenador, que si controlas un poco tampoco tiene mayor problema.

Dejalos a igual tamaño, y los amplias con el mismo método, pero hazlo de la cuaderna ya comletay te ahorras el tener que sacar laotra mitad con métodos antediluvianos, que no es que tenga nada contra lo clasico,no, es que en este caso ahorras tiempo, minimizas errores de traspasar a mano la otra mitad, y si te pones, hasta beneficiamos a los bosques de nosedonde consumiedo menos papel.

Pero tampoco vamos a hacer una montaña de un grano de arena. Pruebalo algún día, ya para otra ocasión.

zapalobaco · Mensaje por **zapalobaco** » Mar Jul 17, 2007 11:23 am

Ha sido divertido ver la velocidad en la exposición y de las respuestas y, además, en dos hilos simultaneamente.
A ese ritmo cualquiera de los dos método es válido.
Yo los he experimentado ambos, y dependiendo del tamaño de la caja de cuadernas acabo por utilizar el de Joaquín.

deuve · Mensaje por **deuve** » Mar Jul 17, 2007 11:25 am

zapalobaco escribió:Ha sido divertido ver la velocidad en la exposición y de las respuestas y, además, en dos hilos simultaneamente.
A ese ritmo cualquiera de los dos método es válido.

Si, este Ramon me lleva a carajo sacao!! Con el caló y la humedad que hace por estos andurriales... a la ducha!

jomaal88 · Mensaje por **jomaal88** » Mar Jul 17, 2007 11:26 am

que no se pierda este paso a paso que alguien le clave una chinchetaaaaaa

Joaquin Yarza · Mensaje por **Joaquin Yarza** » Mar Jul 17, 2007 11:29 am

Lo paso al foro de planos con chincheta

Joaquin

zapalobaco · Mensaje por **zapalobaco** » Mar Jul 17, 2007 11:33 am

El punto más conflictivo es que este método necesita que la imagen inicial esté totalmente perpendicular, ya que la herramienta de selección cuadrada abre ventanas completamente vertical /horizontal, por lo que si la diferencia es poca, la herramienta de giro libre requiere de unos cuantos intentos antes de conseguir la verticalidad perfecta.

Otra cosa es que consideres que el grado de error en la realización del modelo pueda absorber una mínima inclinación.

A veces nos empeñamos en unas exactitudes absolutas en algunos puntos y luego aceptamos por ejemplo; utilizar un forro con tracas fuera de escala, un masillado para cubrir errores más grueso de lo que sería deseable o hacer el modelo a una escala y los detalles a otra.

zapalobaco · Mensaje por **zapalobaco** » Mar Jul 17, 2007 11:34 am

Vaya, hoy estamos todos conectados y alerta.

ramon · Mensaje por **ramon** » Mar Jul 17, 2007 11:49 am

No, si es un bonito debate que ya se ha dado alguna vez...
Ya sabes que no dudo en innovar, pero tampoco en desechar innovaciones que no me aportan ventajas.
El sistiema que has descrito está muy bien, pero para lo que nos ocupa, me parece excesivo y peligroso. Excesivo pues complica mucho el proceso para trazar una simple línea. Peligroso pues cualquiera de esos pasos es suceptible de introducir un error fatal en el sentido de deformar las líneas o simplemente tener que empezar de nuevo. No te evita tener que sacar las copias de las cajas de líneas, no te evita tener que recortarlas con mimo y no te evita tener que ir a la tienda de fotocopias a sacar las sábanas grandes de los planos longitudinales. Solo te evita hacer la doblez y pasar el lápiz, con lo cual me parece inadecuado. El sistema de Joaquin del papel vegetal corte y pega, es basicamente como el mío. Creo que realmente casi todo el mundo recurre a sistemas "mecánicos" mas que "digitales"

Joaquin Yarza · Mensaje por **Joaquin Yarza** » Mar Jul 17, 2007 11:57 am

Ramón el mío es tardo medieval, no hay que dibujar una sola línea y ademas se comprueba que muchas veces los planos estan bastante mal dibujados ya que la perpendicularidad de las líneas no es la correcta. Al montarlo y alinearlo bien por la crujia o mediante las líneas de agua se aprecian diferencias.

Joaquin
