Otra "maquinita" de forrar cabos

[Ignasi]

Hola a todos.

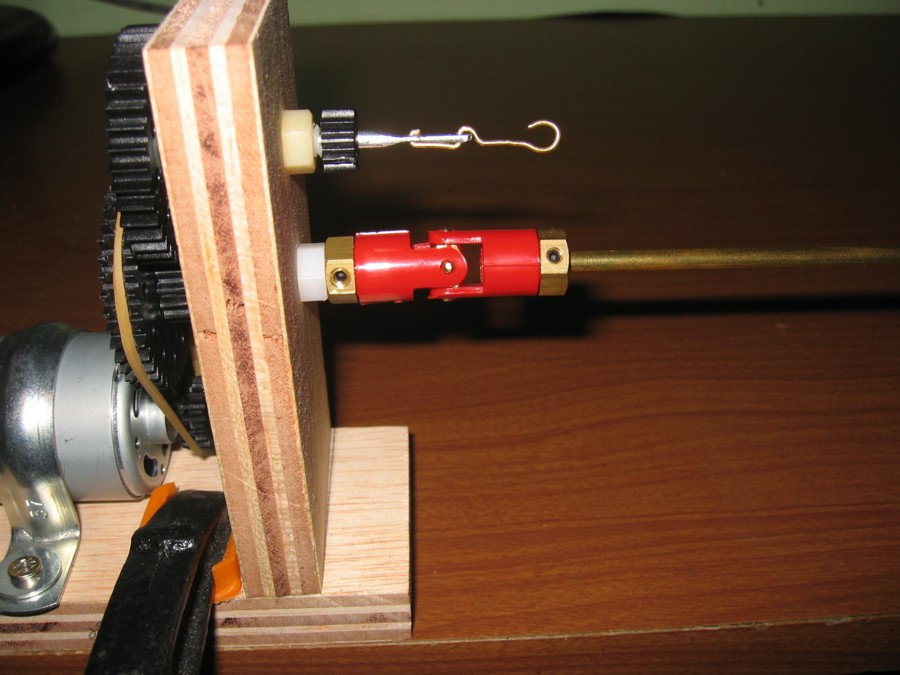

Este largo fin de semana he construido una maquina de forrar cabos que es como todas las demás, salvo que esta tiene un pequeño detalle, ES DESMONTABLE, esta característica presenta alguna ventaja además de poderse guardar en una caja pequeña. Una que los cabos pueden ser del largo que se quiera, mejor dicho tan largos como largo (valga la redundancia) sea el tubo de latón que hace girar la parte no motriz. Otra ventaja, es que podemos tensar un poco más el hilo, cosa muy importante para forrar, la máquina dispone de dos cardanes que permiten estirar el hilo un poco más ya que si colocamos este son los cardanes alo doblados, podemos mover los ejes hasta que queden rectos, bueno con las fotos lo entendereis. Tambien le he puesto un eje centar para distancias largas.

Par facilitar el trabjo le he puesto una buena desmultiplicación (reducción), que junto a la fuente de alimentación con regulador de potencia, logra que la máquina vaya bastante lenta, así es mas sencillo forrar. Estoy pensando en un interuptor de pié par para la máquina en el momento preciso sin necesidad usar las manos.

Por si alguien tiene curiosidad, la fuente de alimentación es la misma que construí para la máquina de colchar, se trata de un sistema que puede regular la potencia, y además invierte los motores, del retorcedor y recojedor, pero eso es harina de otro saco, si alguien tiene interés, que me lo diga y ampliaré la información.

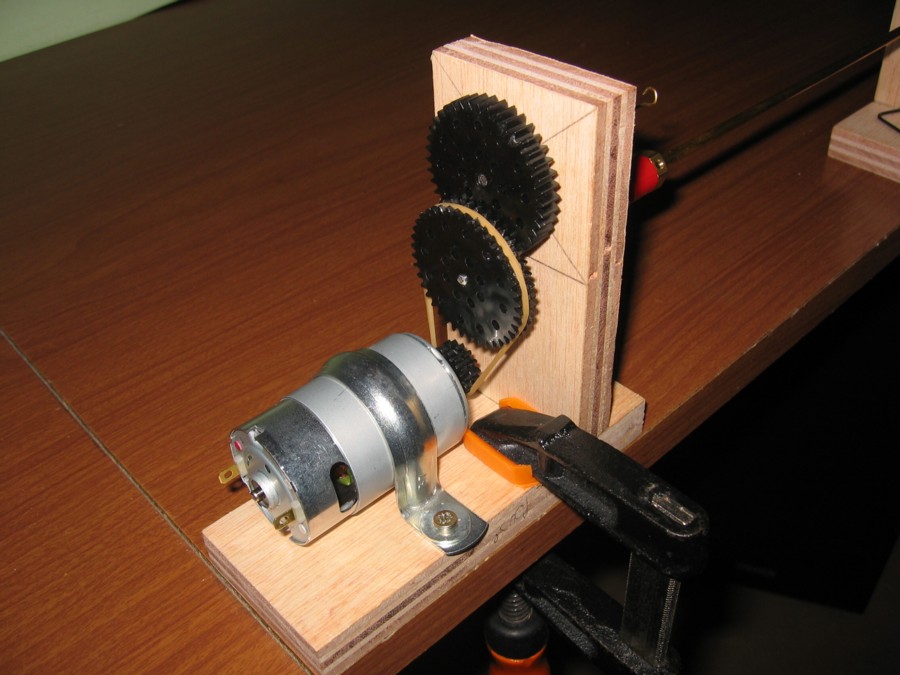

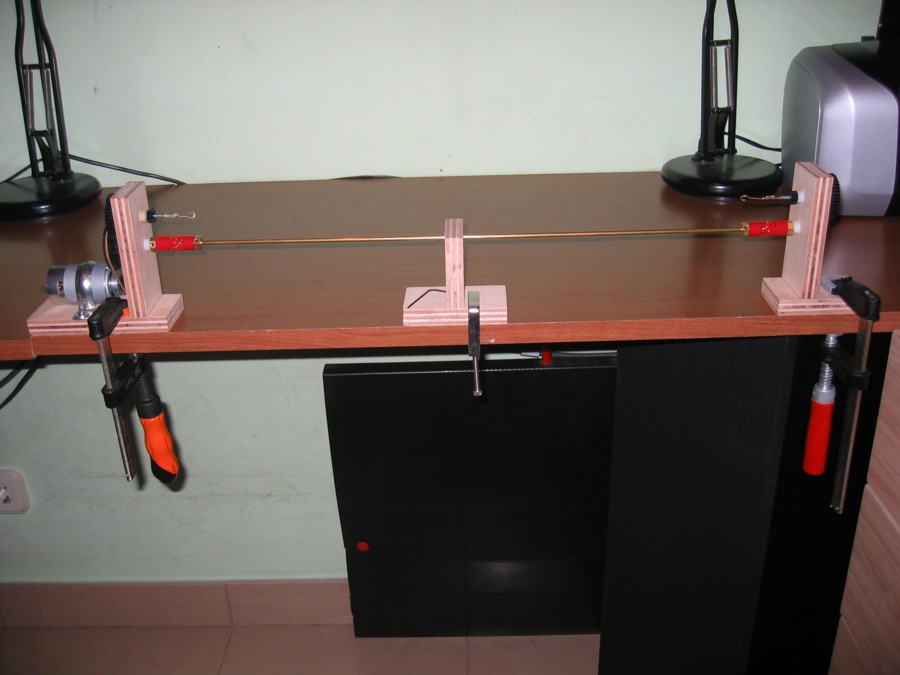

Ahí van unas fotos, de la "maquinita"

[Ignasi]

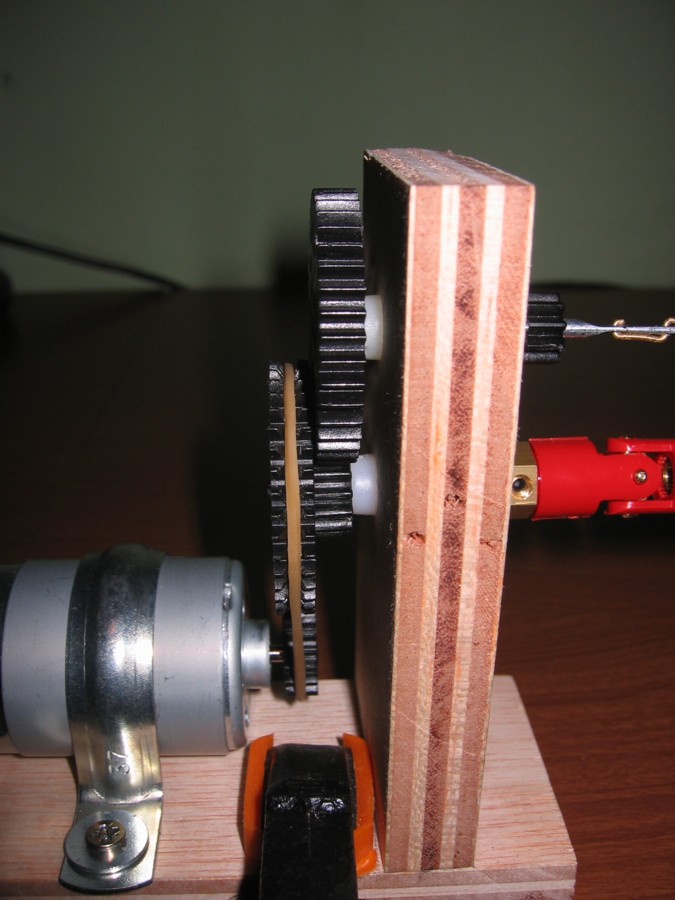

una foto más

[Guillermo]

Has hecho un buen trabajo Ignasi,ya te lo dije.Ya la tengo contruida pero me has dado una idea y es lo del interuptor de pedal asi se tendran las manos libres.Creo que es una buena maquina ya se que en este mundo del hobby no hay que tener prisa pero tampoco hay que ir despacio y esta maquina seguro que ayuda
felicitaciones Ignasi
saludos Guillermo

[lobito]

Ignasi
A mi me parece una maravilla, igual que la de Cayetano i Giro, cuando llegue el momento espero tener ayuda porque soy muy malo para esto, no obstante , no declino llegar a hacerme una.
Veo que llevas una buena marcha, entre el paso a paso y ahora la maquina...no paras.
Felicitaciones y una saludo.
Francesc Llop

[Javier RN]

Ignasi:

¡Mira que me gustan todos estos aparatos!

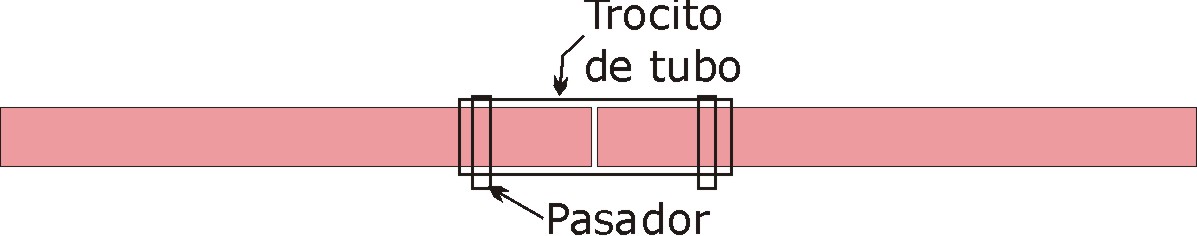

Un solo 'incordio': El tubo de latón se puede hacer de medidas variables si los unes utilizando trocitos de 3 o 4 cm de tubo de latón de diámetro superior, fijados con pasadores practicados perpendicularmente en los segmentos que unen los tubos mas pequeños. ¡Que mal me he explicado!

Adjunto esta guarrería de dibujo (soy un negado).

[Ignasi]

Ciertamente Javi, la idea también va por ahí, dispongo de un tubo de medio metro, otro de metro y dos de un cuarto, total 2 metros, "peaso de cabo", la idea primitiva era conseguir longitudes (en mm) de 250, 500, 750, 1000, 1250, 1500, 1750 y 2000, pero sinceramente creo que con medio metro voy más que sobrado.

Saludos
Ignasi

[vitervi]

Hola a todos,

Solo dos preguntas que son dos dudas:

La reductora de donde se ha sacado? las has comprado?

Los tubos de laton de donde los has sacado, seguramente los has comprado, ¿pero donde?

Muchas gracias y perdonar las molestias

[Ignasi]

Hola Vitervi

La reductora esta formada por engranajes de robótica que puedes encontrar sin ningún problema en Onda Radio (Gran Vía - Abribau Barcelona), la referencia no recuerdo bien cual es, pero en todo caso es fácil encontrarlos en el pasillo de la izquierda de la zona de autoservicio que se haya en la tienda. Es una bolsa con diversos tamaños de engranajes, además también hay 5 ejes metálicos, cuesta unos 9€

El tubo de latón lo puedes encontrar en cualquier ferretería o centro de bricolage, también los hay en Speedy Pacheco, (Ronda Universitat Barcelona), muy cerca de Onda Radio.

Saludos
Ignasi

[Cayetano]

Los engranajes son marca CEBEK. Aquí tienes todos los datos

http://www.modelismonaval.com/magazine/ ... iales.html

[vitervi]

Muchas gracias
