Hola amigos
lo prometido es deuda , por eso empiezo este paso a paso como ya os dije.
Antes quisiera dejar claro que yo soy un simple aficionado que como quien dice acaba de empezar pues únicamente tengo 4 barcos 100% terminados y siempre han sido Kits de AL o Constructo , nunca me he aventurado ni se me hubiera pasado por la cabeza hacer un modelo con planos , bibliografía , mejoras , etc... por eso mi trabajo es humilde y plagado de defectillos pero con vuestros consejos intentaré ir mejorando y acercarme un poco al nivel de los grandes maestros que veo en este foro.
Este modelo he seguido hasta la fecha las indicaciones de AL y lo tengo más o menos avanzado , lo hago simultaneamente al Santa Ana aunque por circunstancias ahora me dedico más a la Bounty.
La calidad del material , cortes y piezas es en mi opinión excepcional , mejorando mucho el nivel anterior ( Con esta Publicidad y pasos a pasos AL me va a tener que hacer un regalo!! )
El modelo es el del costado abierto , por eso justamente lo empecé para hacer un modelo diferente.
os mando unas fotos
*H.M.S.BOUNTY 1783 (Terminado)
*H.M.S.BOUNTY 1783 (Terminado)
- Adjuntos
-

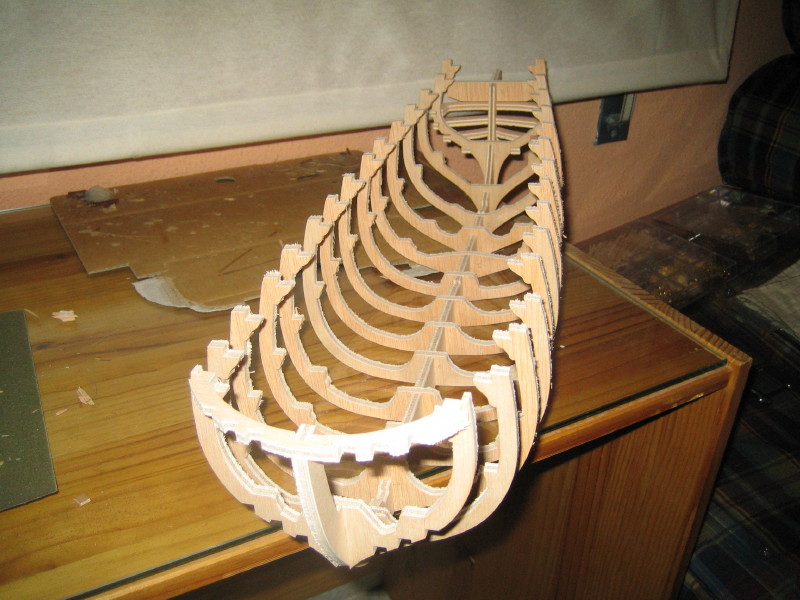

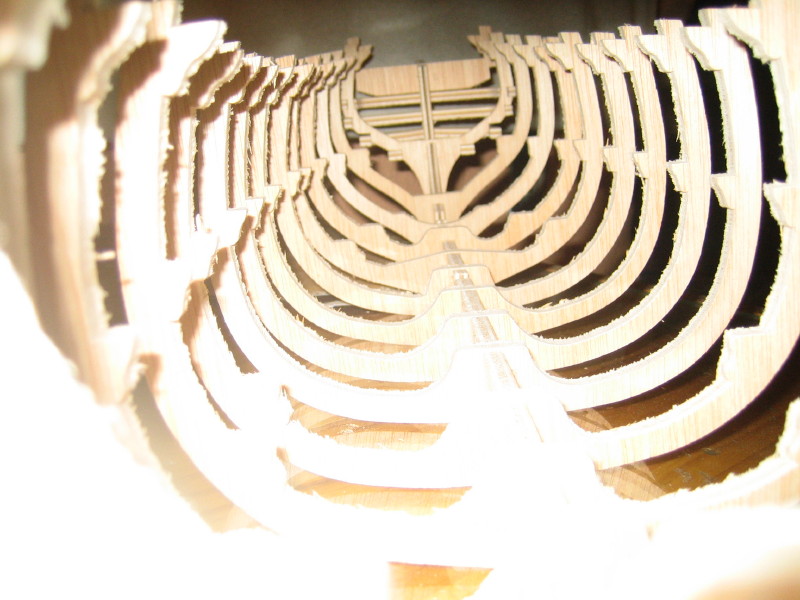

- las cuadernas son de 6mm y sacarlas y ajustarlas es coser y cantar pues el corte es muy bueno
-
- al ser un modelo tan diferente por ser casco hueco y visto , entras en otro mundo, sientes un hormigueo.
-

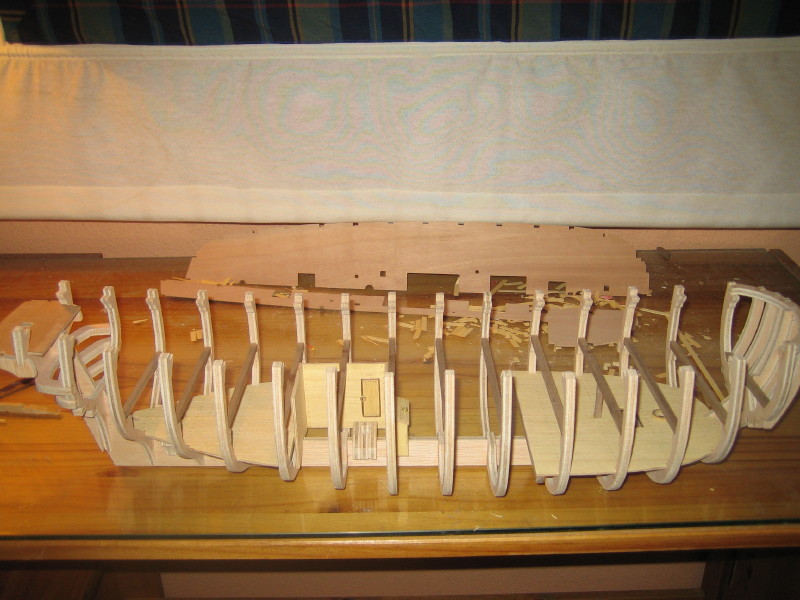

- las piezas encajan perfectamente y coloco primeras cubiertas
H.M.S.BOUNTY 1783 (Terminado)

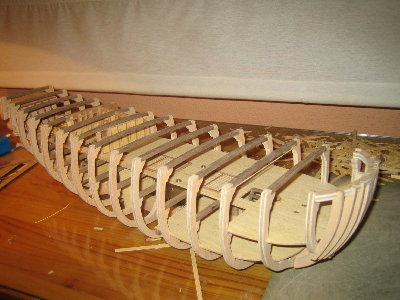

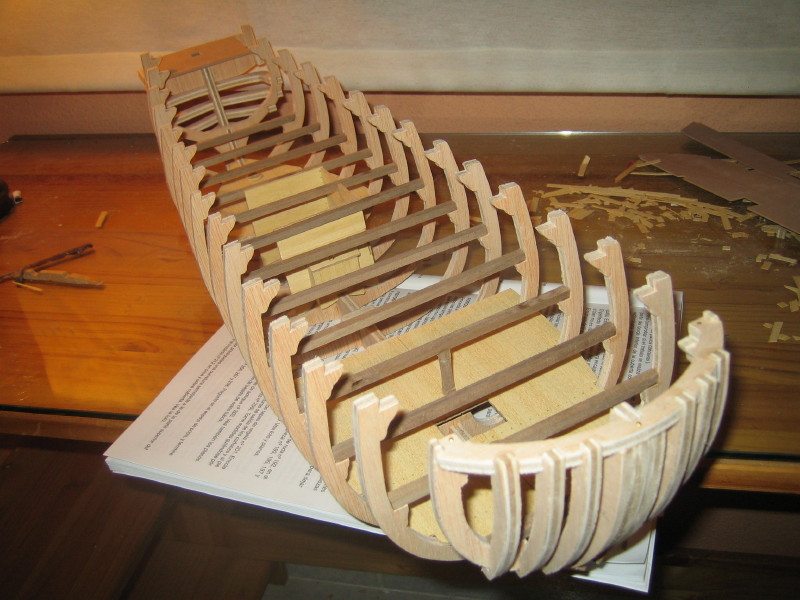

sigo. Con los baos intermedios refuerzo de las cubiertas , las cuadernas quedan tan rígidas como las normales.
- Adjuntos
-
- has de ir con mucho cuidado de una perfecta alineacion pues si no no coincidiran los refuerzos ni cubiertas.
-
- voy ya a por la cubierta superior
-
- tienes más trabajo pues cada piso has de construirlo
H.M.S.BOUNTY 1783

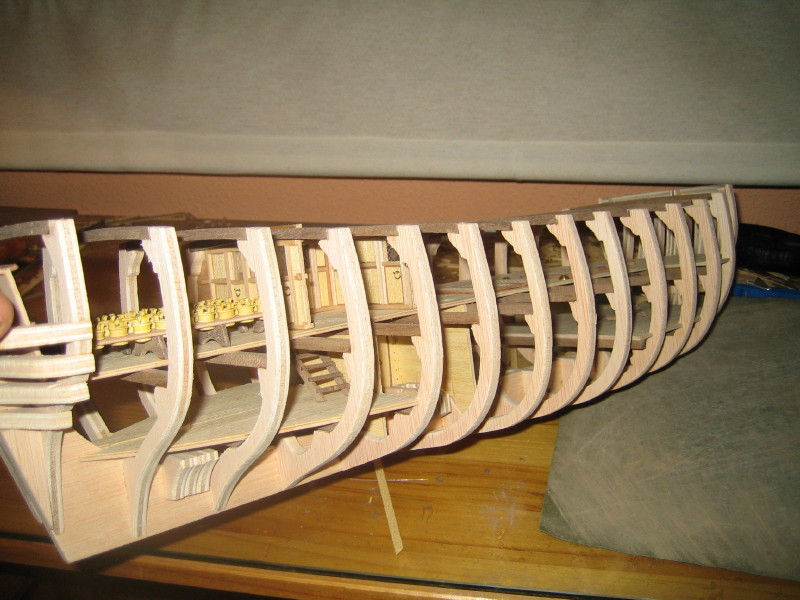

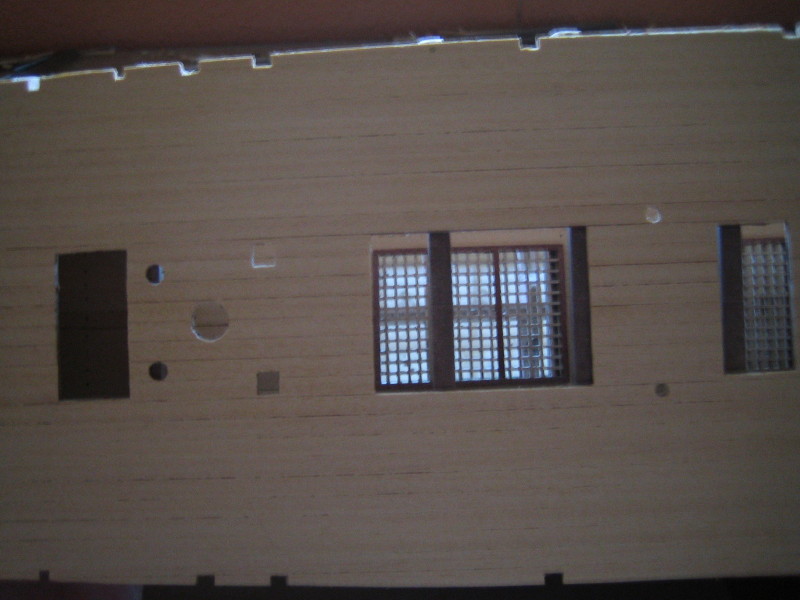

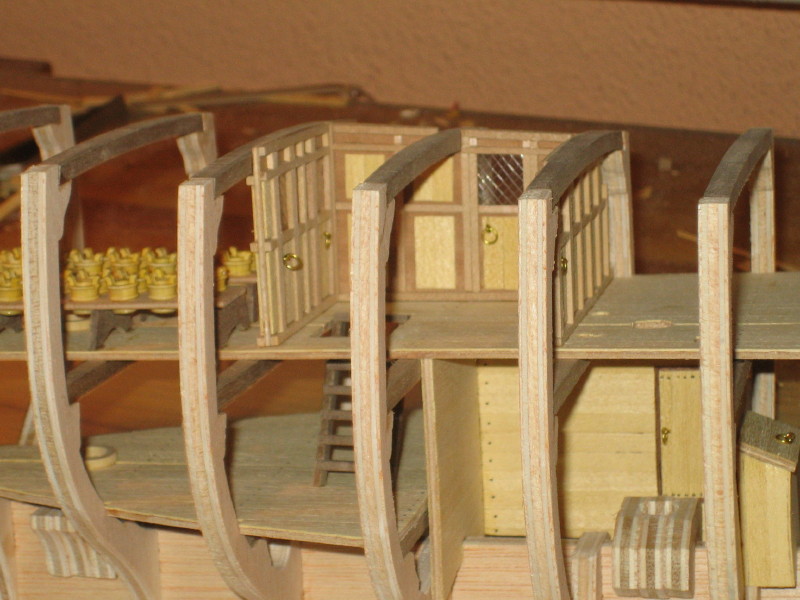

cada cubierta viene con una buena carga de subestructura , has de hacer puertas y ventanas , encajarlo todo y anticiparte a la cubierta superior para que todo cuadre pues hay piezas cubiertas superiores que atraviesan hacia abajo hasta la bodega , tb y especialmente los mástiles.
- Adjuntos
-

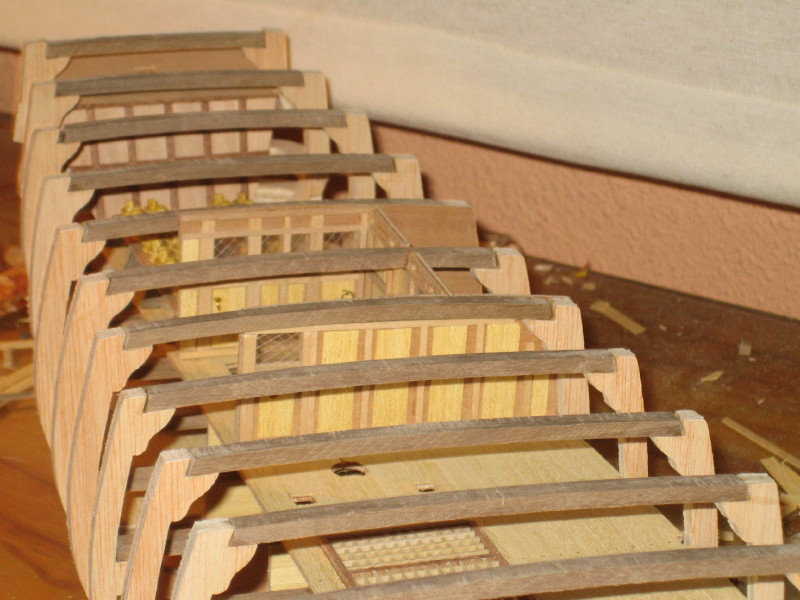

- preparo para la cubierta superior , es el momento de ajustar piezas pues luego no se podrá
-
- monto estructura y ajusto almm los cantos y piezas pensando en las superiores
-

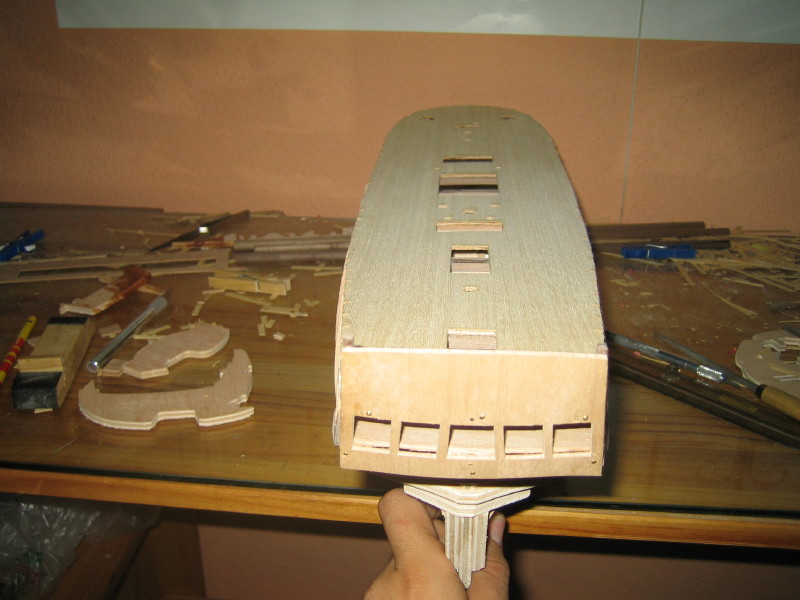

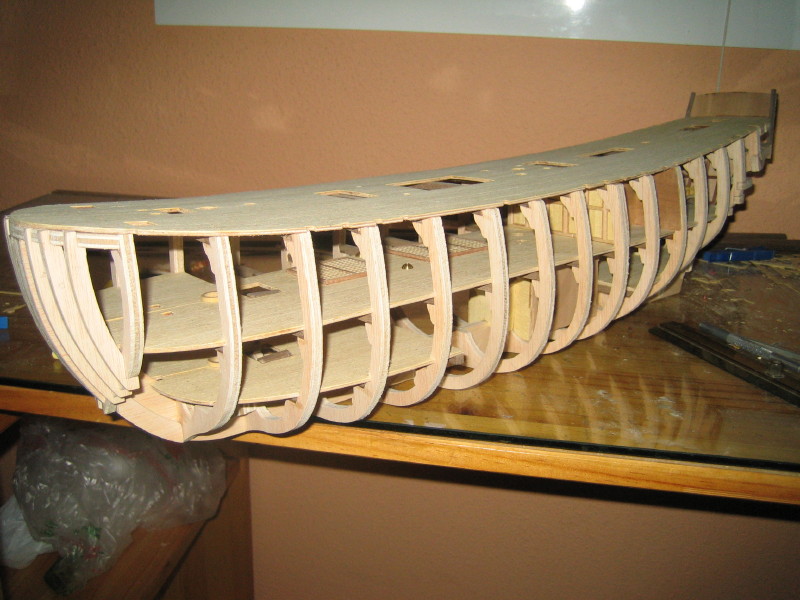

- pongo la cubierta superior , la sensación es rar pues todo pesa muy poco para su tamaño
-
zapalobaco
- Maestro
- Mensajes: 2333
- Registrado: Vie Mar 17, 2006 9:08 pm
- Ubicación: Sant Cugat del Vallès, España
- Contactar:
H.M.S.BOUNTY 1783
Sugerencia: Guarda los negativos de los cortes de las cuadernas. Son una plantilla excepcional para el paso siguiente: Hacer las cuadernas tu mismo.
Nullus retro grados
H.M.S.BOUNTY 1783
otras fotos vistas.
El modelo está hecho a escala 1:48 por lo que las piezas son verdaderamente grandes ( sobretodo si estás acostumbrado a escala 1:90) y las medidas son : largo : 980 , alto: 763 , ancho 355.
El casco mide unos 65 cm de largo , 15 cm de ancho y unos 11,5 de alto.
El modelo está hecho a escala 1:48 por lo que las piezas son verdaderamente grandes ( sobretodo si estás acostumbrado a escala 1:90) y las medidas son : largo : 980 , alto: 763 , ancho 355.
El casco mide unos 65 cm de largo , 15 cm de ancho y unos 11,5 de alto.
- Adjuntos
-

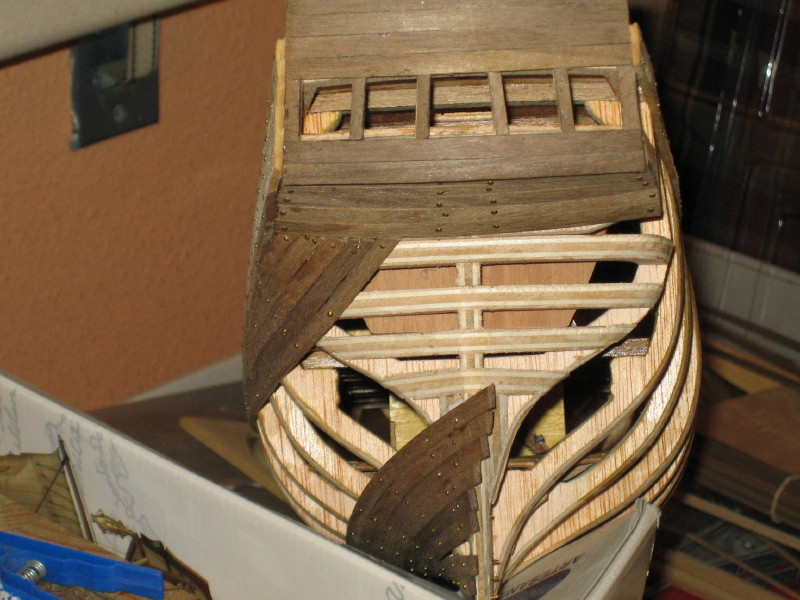

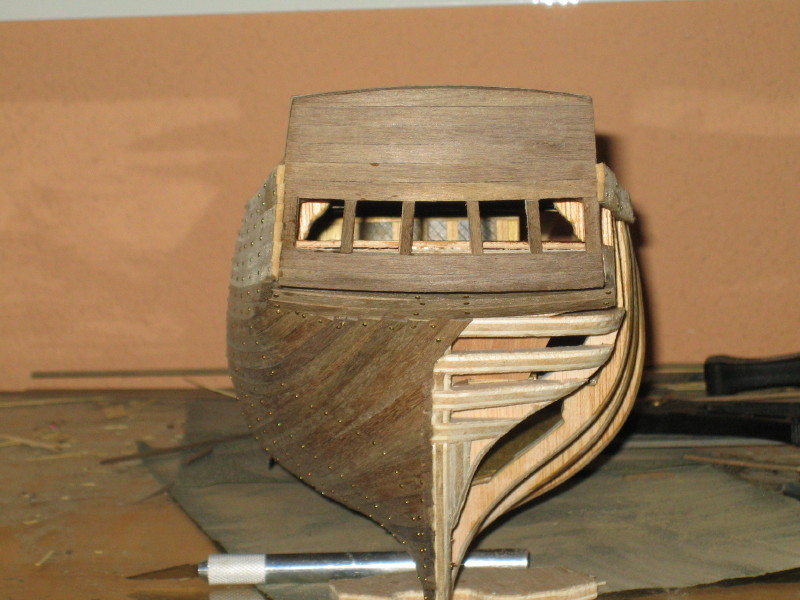

- vista de popa que por supuesto tb es hueca y vista.
-

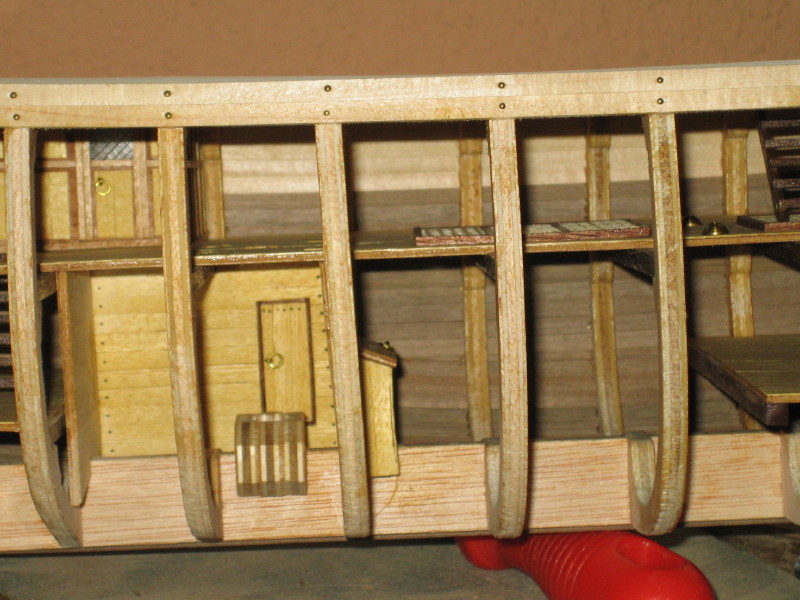

- el trabajo está hecho y la vista entretiene por ser diferente
H.M.S.BOUNTY 1783
Hola Zapalobaco
hacer las cuadernas tú mismo ? como ? si cada navio es diferente , como las usas de plantilla?
hacer las cuadernas tú mismo ? como ? si cada navio es diferente , como las usas de plantilla?
Un saludo
Francisco García
Francisco García
-
zapalobaco
- Maestro
- Mensajes: 2333
- Registrado: Vie Mar 17, 2006 9:08 pm
- Ubicación: Sant Cugat del Vallès, España
- Contactar:
supongo que ira forrado una parte del casco como lo haras con un solo forro?????
gracias por la aclaración , no lo había pillao.
El casco va con un solo forro de Nogal 2x5 mm solo por el costado de babor ,es suficiente pues ademas por dentro también se ve el forro , así que te has de esmerar y que te salga bien a la primera.
Para alinearlo , más fácil , marco una linea paralela horizontal a la falsa quilla cojo las cubiertas superiores de guia y uso un taco de madera de angulo 90 grados sobre la linea marcada, corto y ajusto sobrantes , después encajo cubiertas hasta que queden perfectas
El casco va con un solo forro de Nogal 2x5 mm solo por el costado de babor ,es suficiente pues ademas por dentro también se ve el forro , así que te has de esmerar y que te salga bien a la primera.
Para alinearlo , más fácil , marco una linea paralela horizontal a la falsa quilla cojo las cubiertas superiores de guia y uso un taco de madera de angulo 90 grados sobre la linea marcada, corto y ajusto sobrantes , después encajo cubiertas hasta que queden perfectas
Gracias Isidro , seguro que necesitaré ayuda , el kit me está gustando y supongo que despues de haber hecho 4 kits anteriores y tener comenzada ya casi la subestructura de el Victory de Constructo ( ahora parado para coger ideas ) , comenzado en Santa Ana ( ahora en el forro del casco) , Bounty me llama la atención por el hecho de ser casco hueco y visto. Supongo que eso significa que voy quemando naves y poco a poco me intriga nuevas experiencias. Cuando termine estos modelos mi siguiente proyecto será hacer un navio por planos.
Un saludo
Francisco García
Francisco García

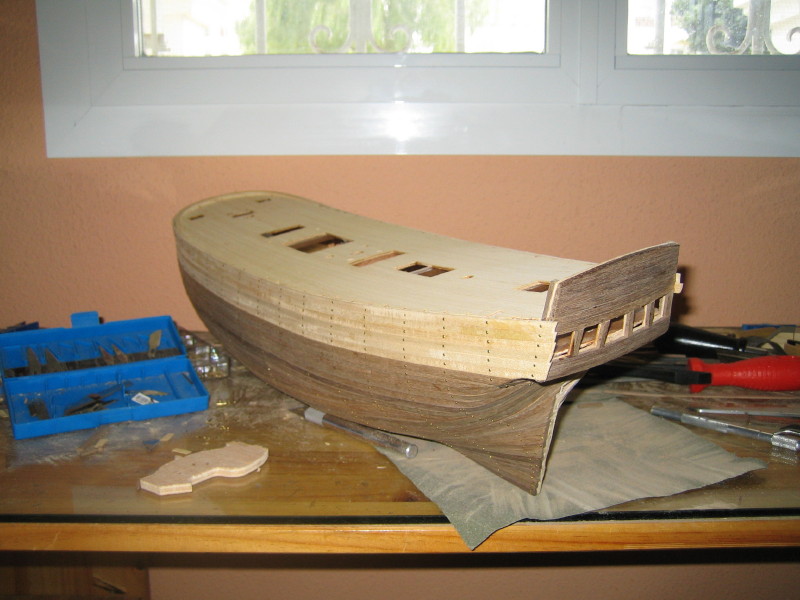

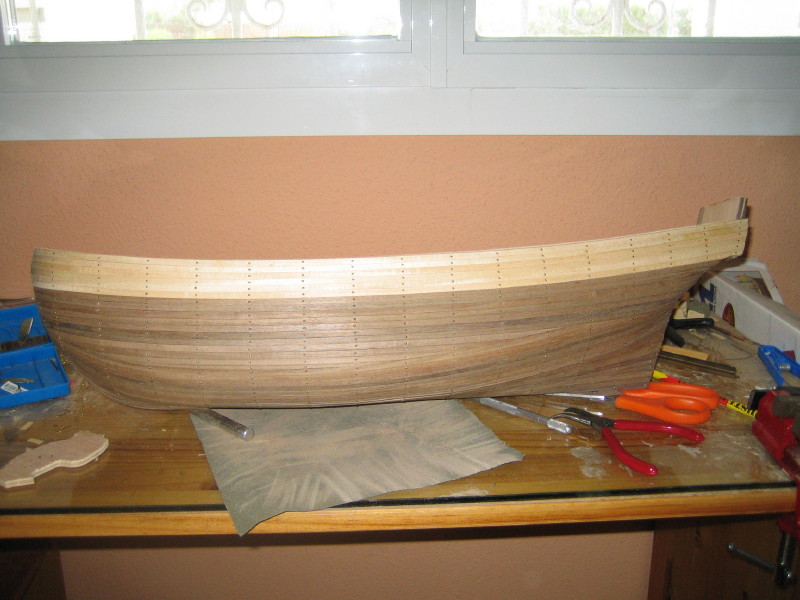

os envio otras fotos de como va la cosa. Ahora empieza el forro del casco , comienzo simultaneamente por ambos lados para que no se deforme , enseguida coge resistencia.
- Adjuntos
-

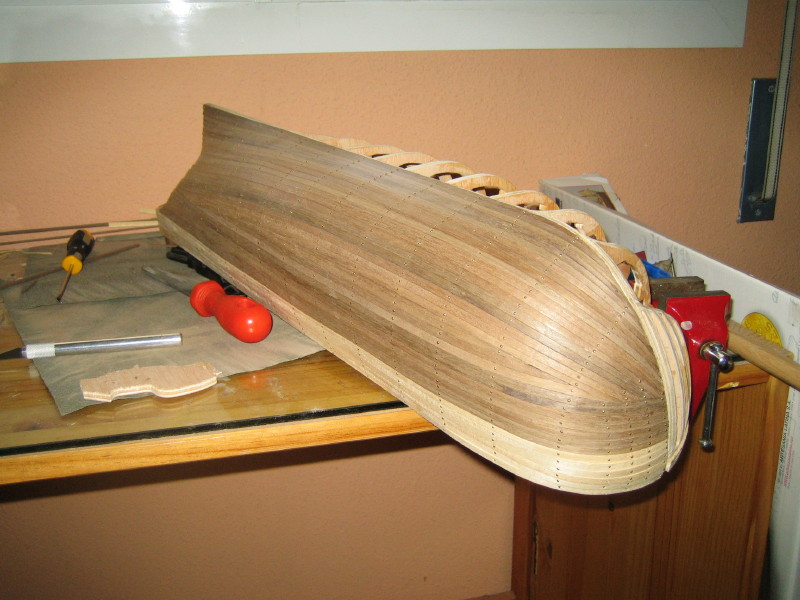

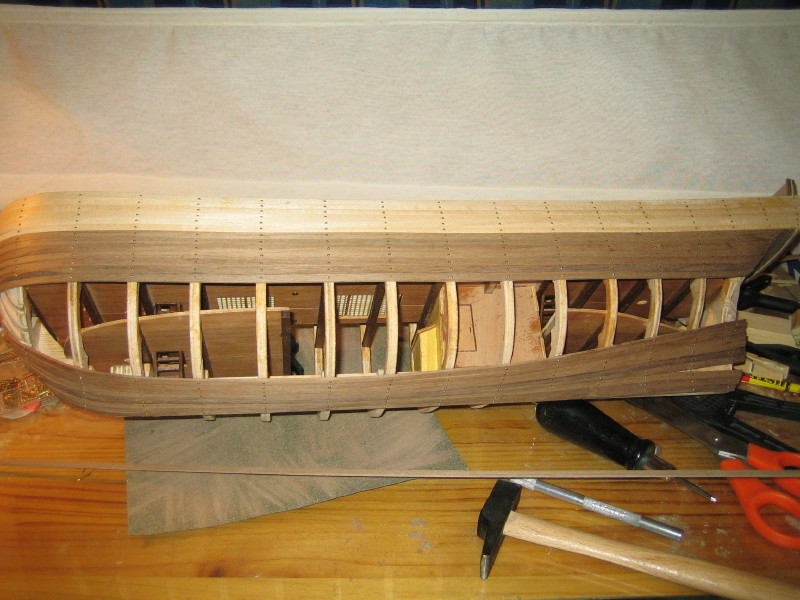

- ahora en exclusiva por este costado voy forrando
-
- voy forrando y reduciendo cada traca
-

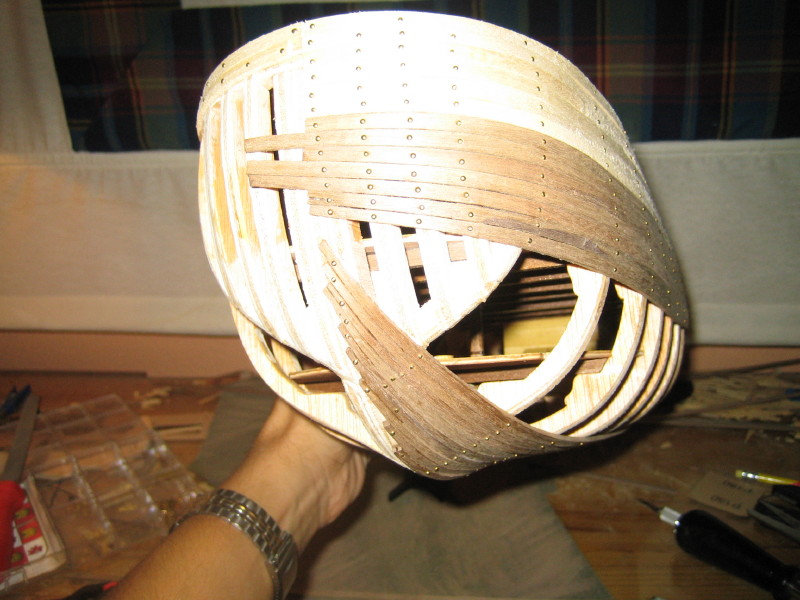

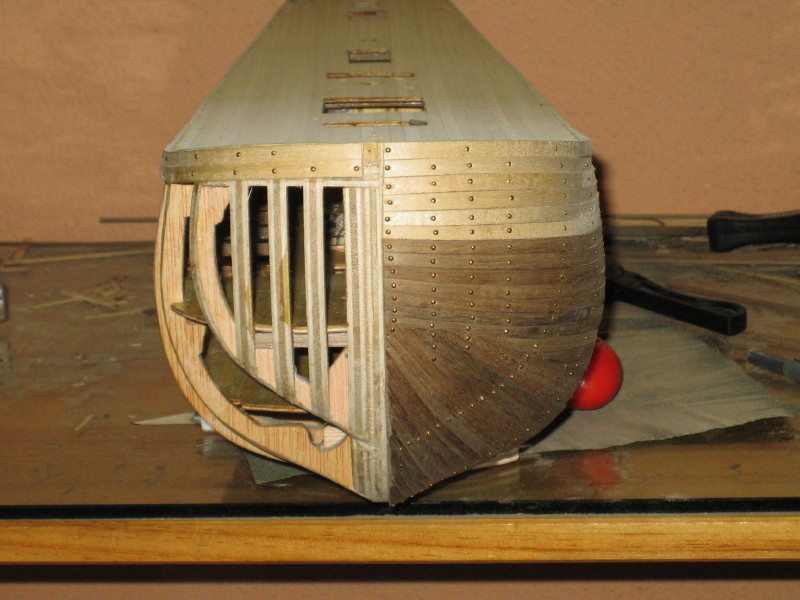

- con cuidado en la Popa para q no se partan las tracas con agua y calor
