CONSTRUCCIÓN DE HIDROPLANO CLASE 152Vo

[luis0027]

Tras sufrir daños irreparables el casco del remolcador PRIMUS he desechado su construcción y al mismo en el punto limpio.

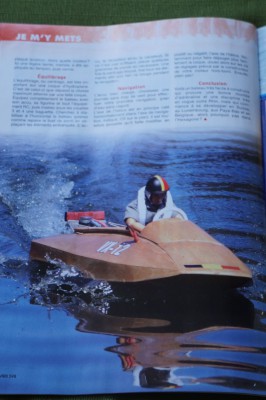

En cambio para suplir su ausencia he comenzado la construcción de mi segunda lancha de carreras de mitad del siglo XX planos del club alemán 152Vo. La madera empleada en la estructura es contrachapado de abedul de 4mm y para forrarlo de1.5, luego aplicare tejido de vidrio de 160 Gr con resina de poliéster, en esta ocasión el acabado va a ser con pintura el color todavía no lo he definido. Tengo poco que mostrar de momento pero este es el resultado.

Reciban un saludo.
luis0027.

[tracatra69]

Que te pasó con el remolcador?

[luis0027]

haciendo una mudanza en la furgoneta le cayo en un costado todo el peso del torno que son 100 Kg.

Un saludo.
luis0027

[luis0027]

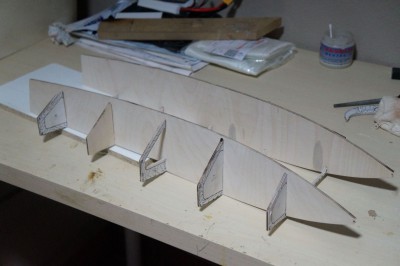

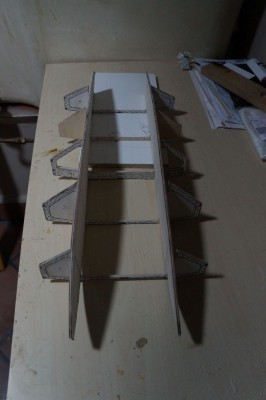

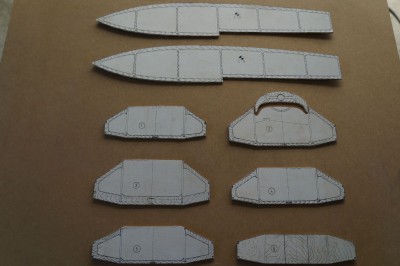

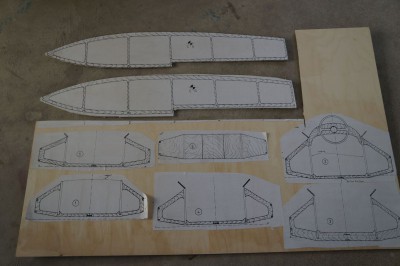

Ya tengo sacado el perfil exterior de las cuadernas, el próximo objetivo será el perfil interior para quitarle peso al modelo tener sitio para la electrónica y preparar el puesto de pilotaje. Este este es el resultado.


luis0027.
Gracias por seguir este hilo.

[gerardo navarro]

lastima la perdida del casco Luis, , bueno seguiré este paso a paso, todo lo que haces es interesante y de muy buena calidad, aprendemos de tus trabajos...

un abrazo...

[luis0027]

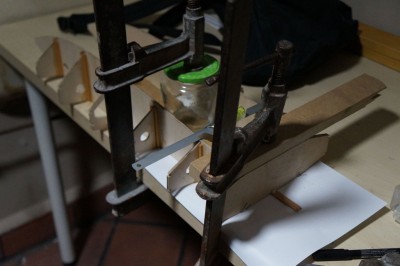

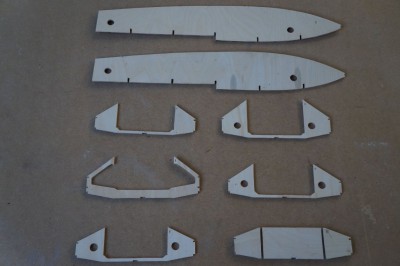

Las fotos que voy a mostrar son de comprobaciones que estoy realizando durante que dure el proceso de vaciado de la cuadernas y ranuras para el alojamiento de los listones de refuerzo que son de pino cuadrados de 3 mm y rectangulares de 10x2mm.
Próximamente mostrare las cuadernas preparadas para su encolado.

Reciban un cordial saludo.
luis0027.

[luis0027]

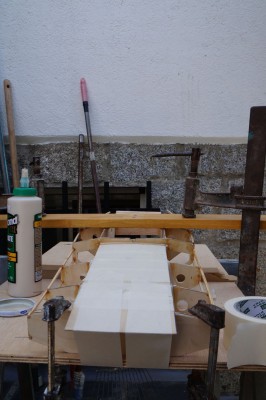

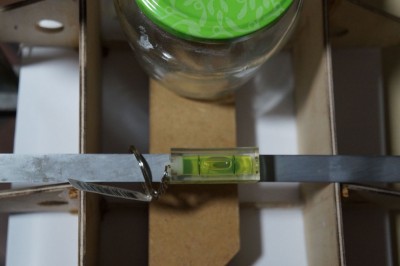

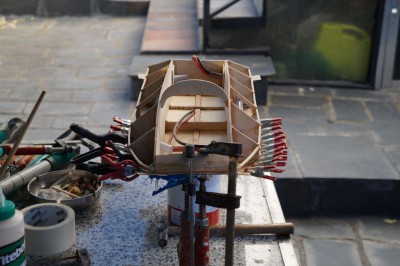

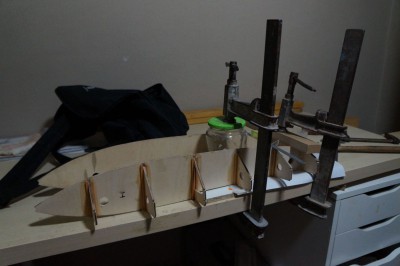

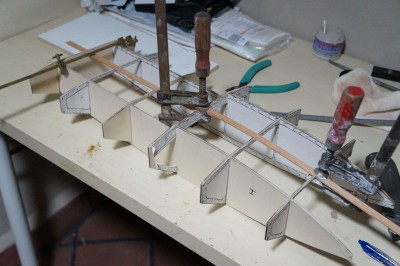

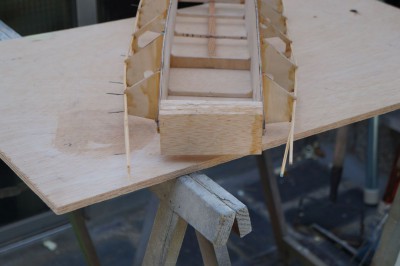

Ya tengo vaciadas la cuadernas para el cockpit y para los listones de refuerzo. He procedido al encolado de la cuadernas, y como se puede apreciar en la ultima foto esta bastante bien de nivel.

Reciban un cordial saludo.
Gracias por seguir este hilo.
luis0027.

[gerardo navarro]

claro que lo seguimos Luis..

[luis0027]

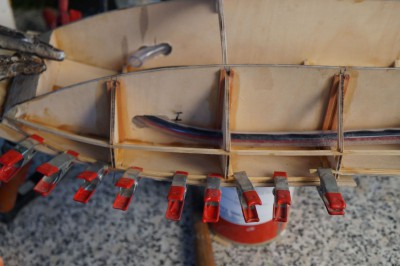

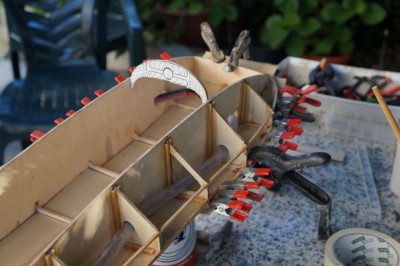

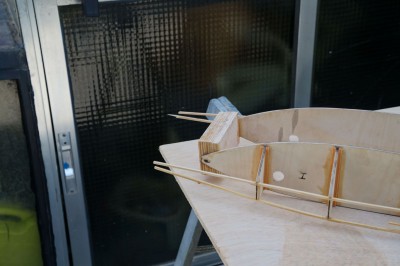

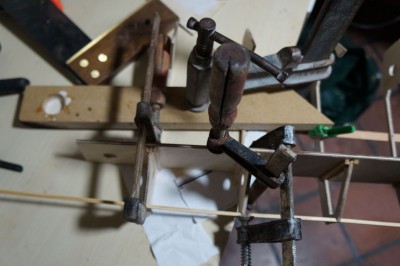

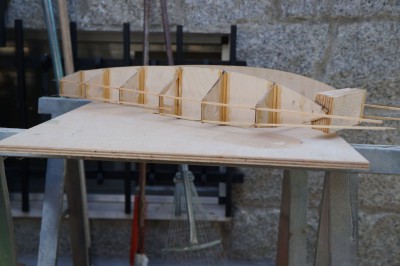

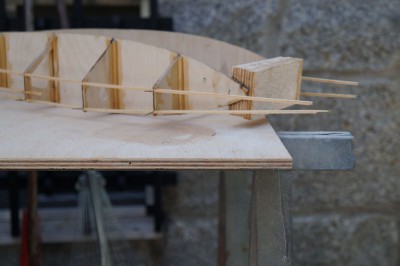

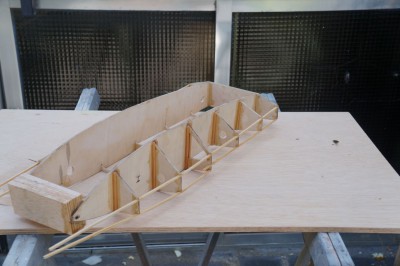

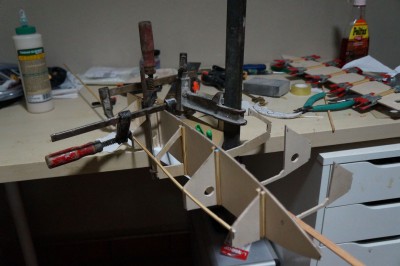

He procedido a pegar ya los listones de refuerzo son de 3x3mm de pino los de los laterales y los de la base también son de pino en este caso de 2x10mm.
Además ya he macizado la proa para que no sufra muchos daños el modelo en caso de colisión, falta perfilarla.

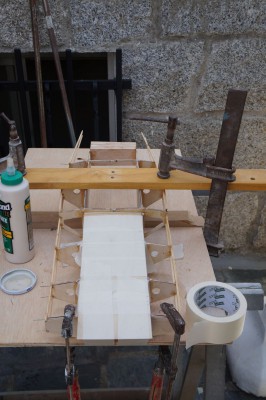

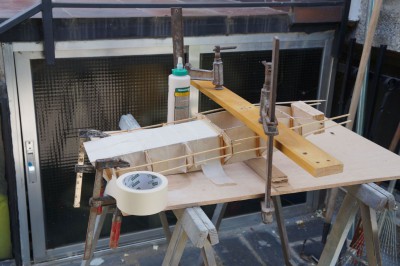

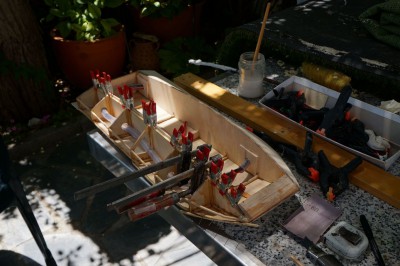

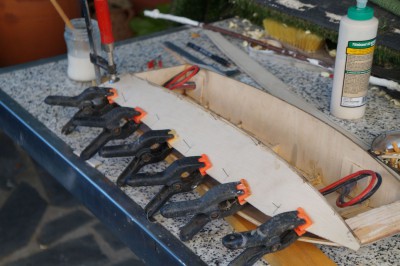

He empezado a forrar el modelo desde la popa he usado y voy a seguir usando contrachapado de abedul.



Reciban un saludo.
Gracias por seguir este hilo.
luis0027.

[luis0027]

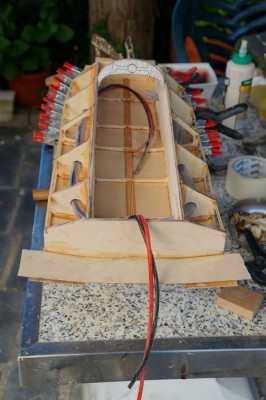

sigo con el forrado de la obra viva del modelo, este es el resultado.

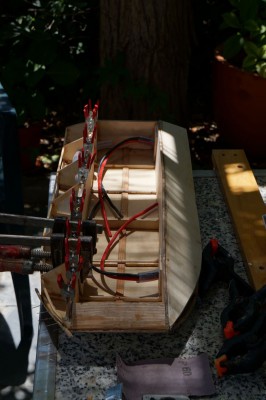

Ya he metido los cables que van de la batería (proa) al regulador de velocidad (popa)


Gracias por seguir este hilo.
luis0027.

[luis0027]

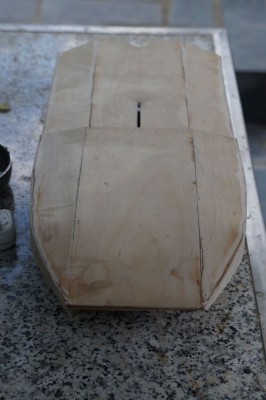

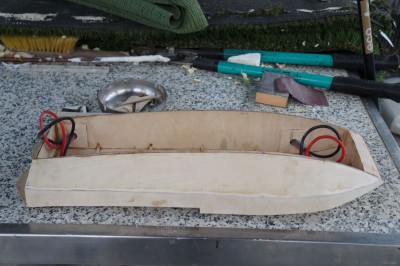

Ya tengo terminado el forrado de la obra viva y de la obra muerta, también tengo realizada la ranura para la quilla que será de aluminio de 4 mm.
Muestro el resultado primero el proceso después el resultado.

[luis0027]

Ahora muestro el acabado, la manchas ocre son de la cola que pega de una sensacional pero es muy sucia, falta una mano de lija.

[luis0027]

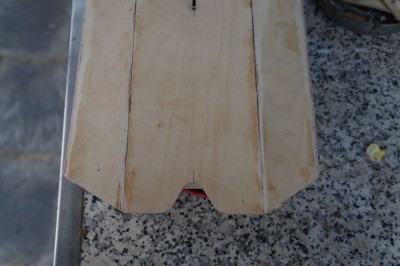

Por ultimo muestro la popa que ya la tengo perfilada con su forma definitiva.




Gracias por seguir este hilo.
luis0027.
un saludo.

[luis0027]

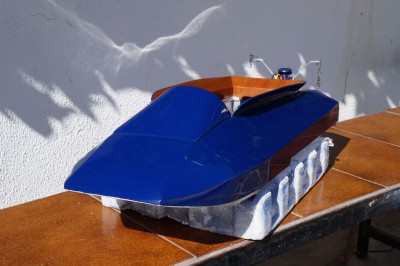

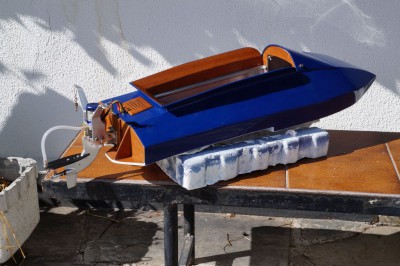

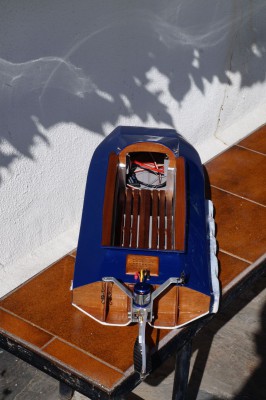

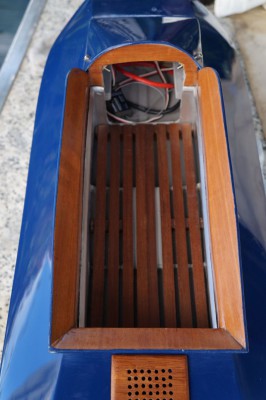

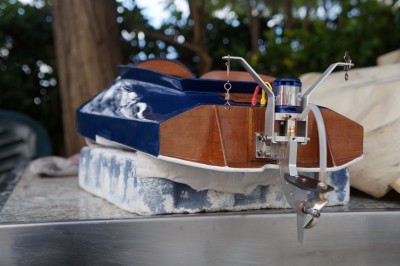

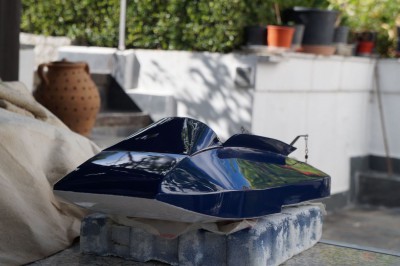

Tengo el modelo prácticamente terminado falta conectar el reenvío de la direccion fabricar el timón y conectar los cables de la bateria.

Y este es el resultado.

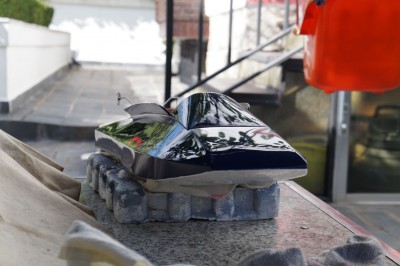

[Capitan Marano]

Ahora es otra cosa ... tiene otro color, quizás también le caería bien alguna calco con publicidad. Felicitaciones por el trabajo.
