NAO SANTA MARIA DE PLANOS (AMATI) - TERMINADO

[CarlosGonzalez]

Buenas a todos los modelistas, he acabado el modelo de la Nao Santa Maria según los planos de Amati (no del kit).
Lo empece el mes de agosto de 2014 (unas dos semanas) y luego desde enero a abril de 2015.
¿Por qué? pues porque fue un compromiso para una sobrina que acaba de cumplir sus 18 años. Por eso he ido construyendo y "callando", el modelo.
He realizado algunos cambios como tambien he usado algunas piezas sueltas del kit como los escudos, el cabestrante, el farol de popa, las banderas, el bote salvavidas, la bomba de agua y las anclas.
Ire colocando poco a poco las fotos y comentandolas. De momento lo dejo aqui por hoy.
Un saludo

[CarlosGonzalez]

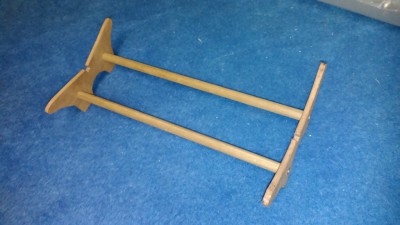

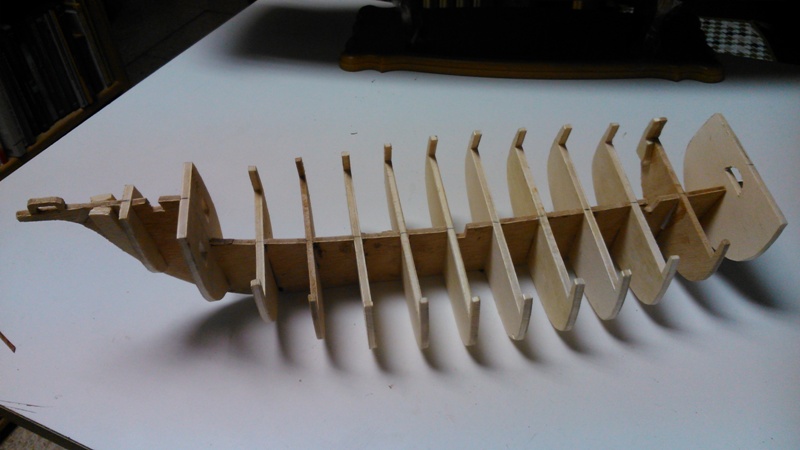

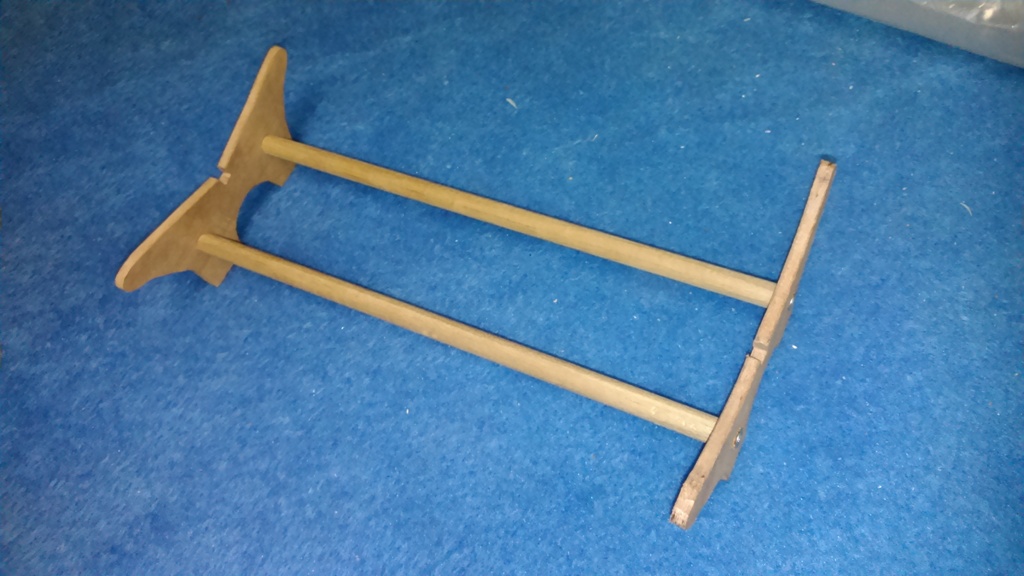

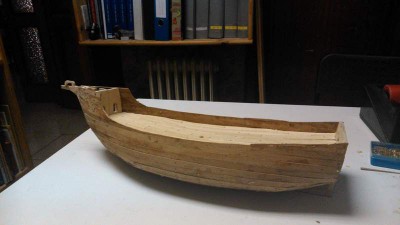

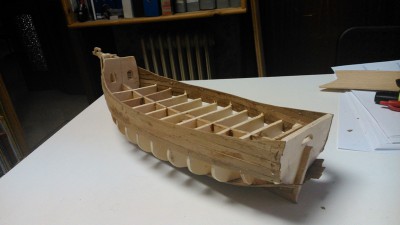

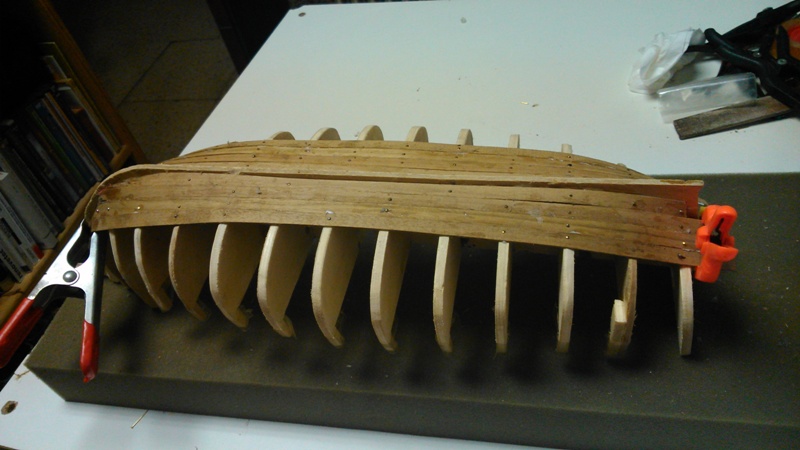

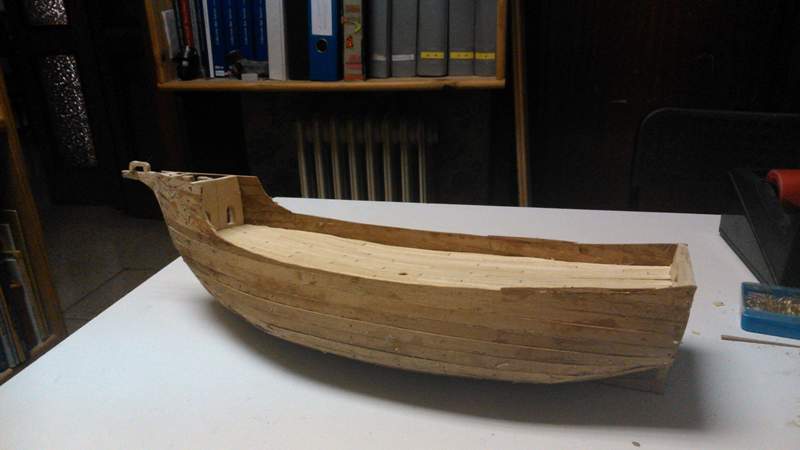

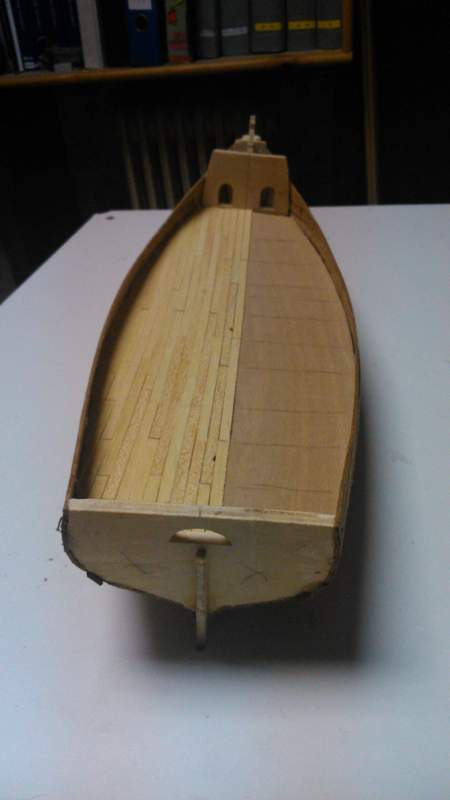

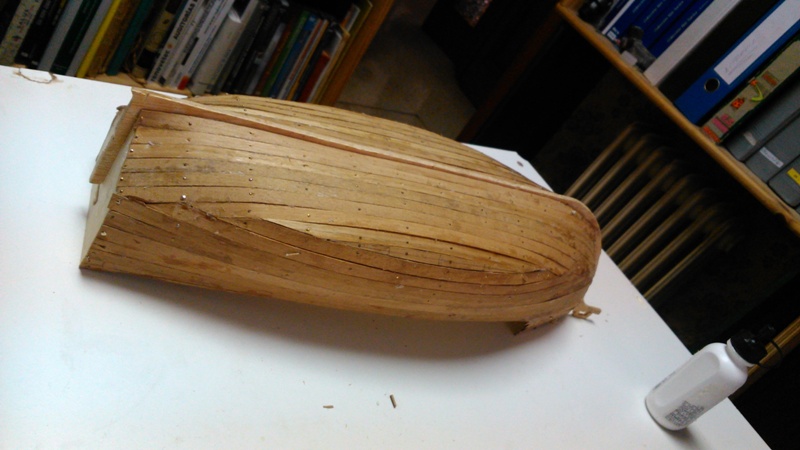

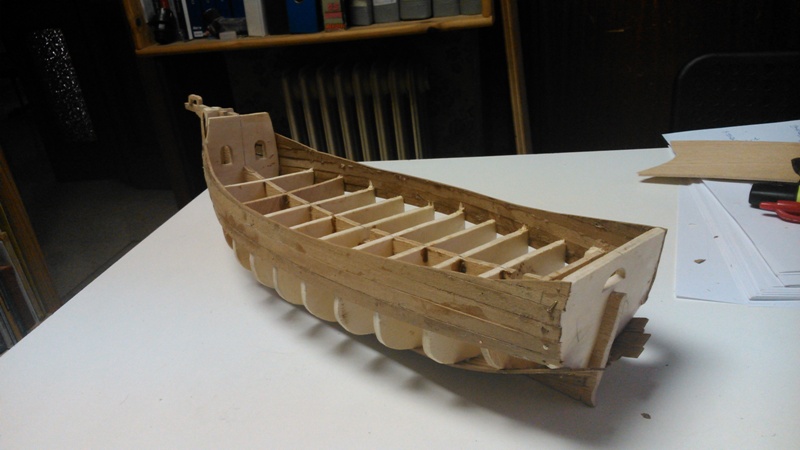

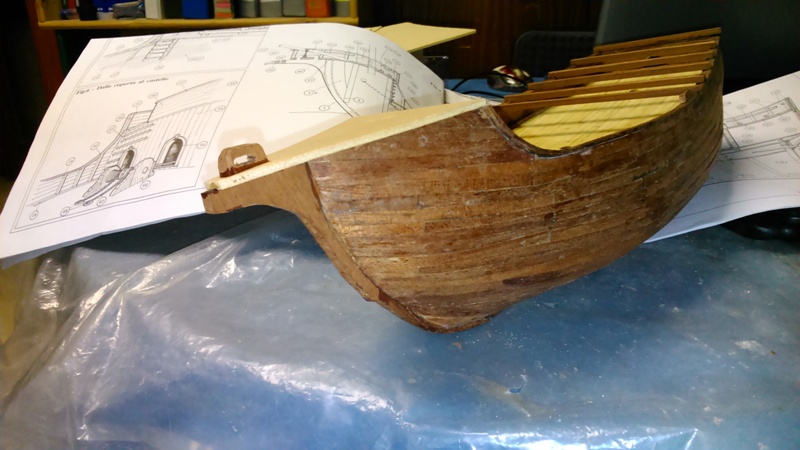

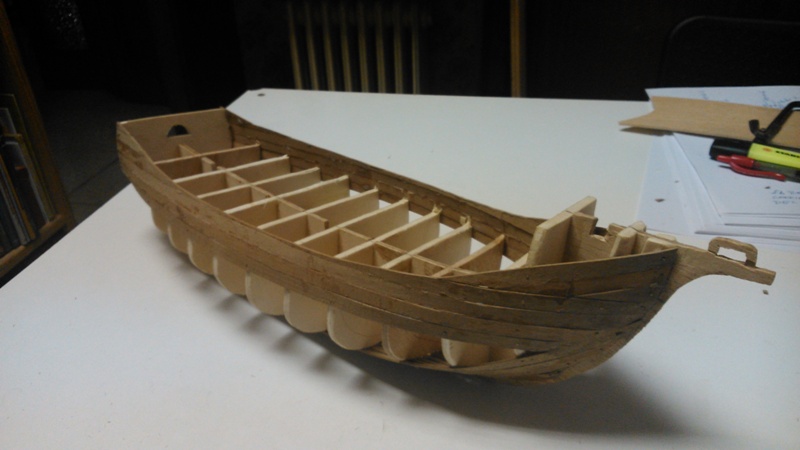

En estas imagenes he fotografiado el primer forro del casco. Utilice unos listones que tenia guardados, no se de que madera y al final no me ha quedado bien para dejarlo como forro del casco, pasando a ser primer forro del casco.

[CarlosGonzalez]

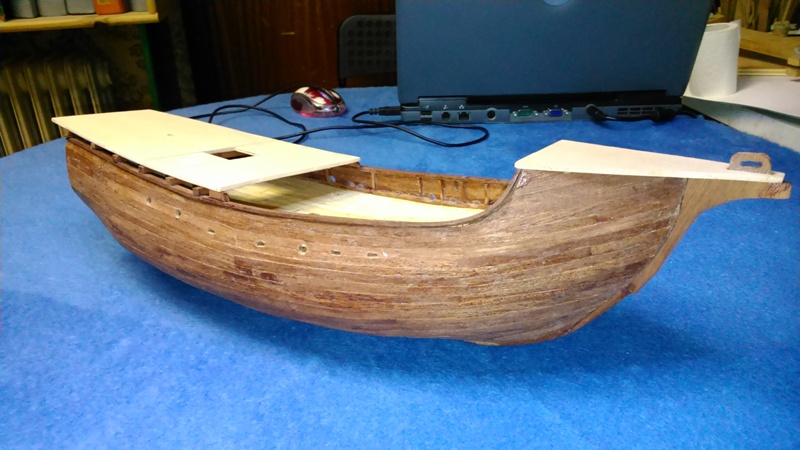

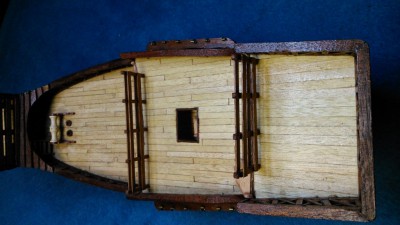

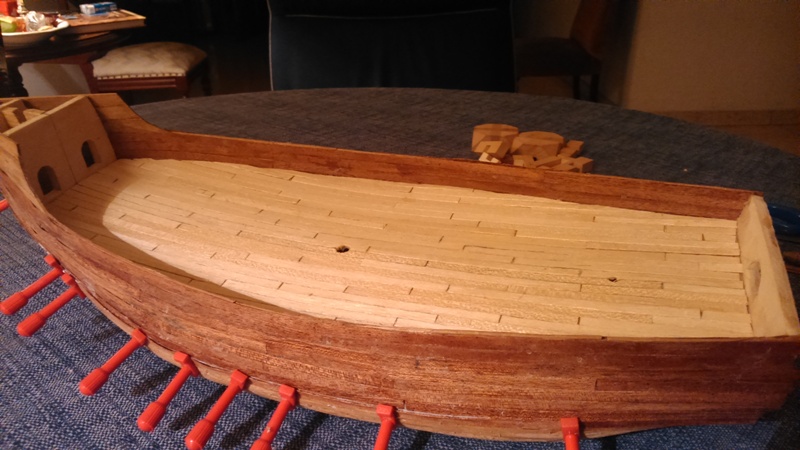

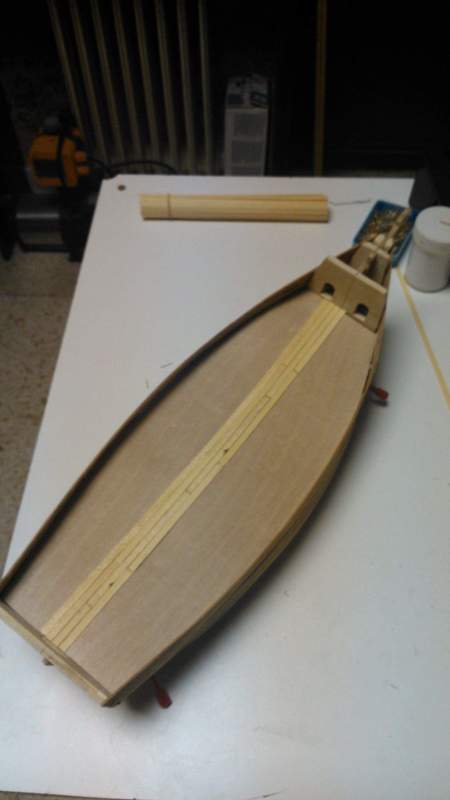

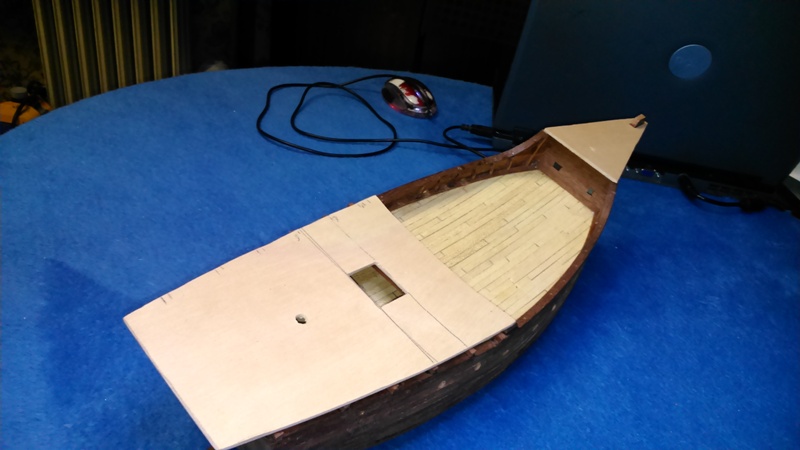

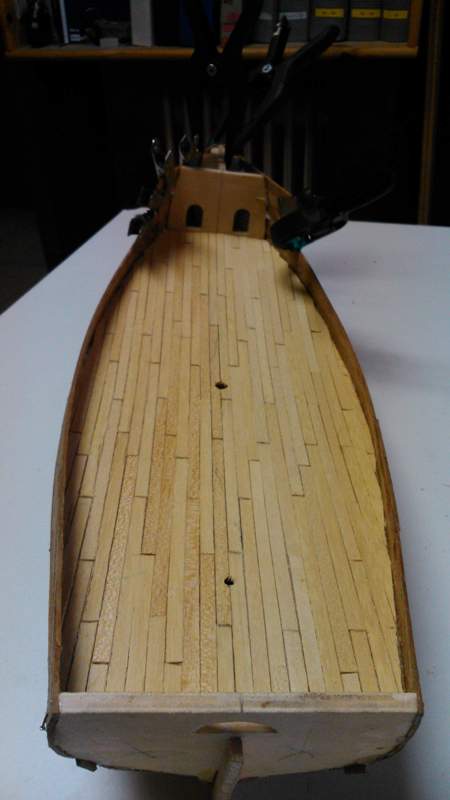

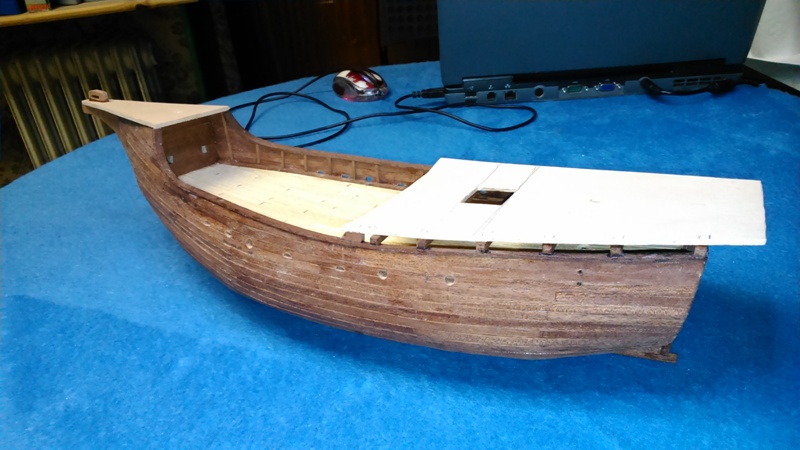

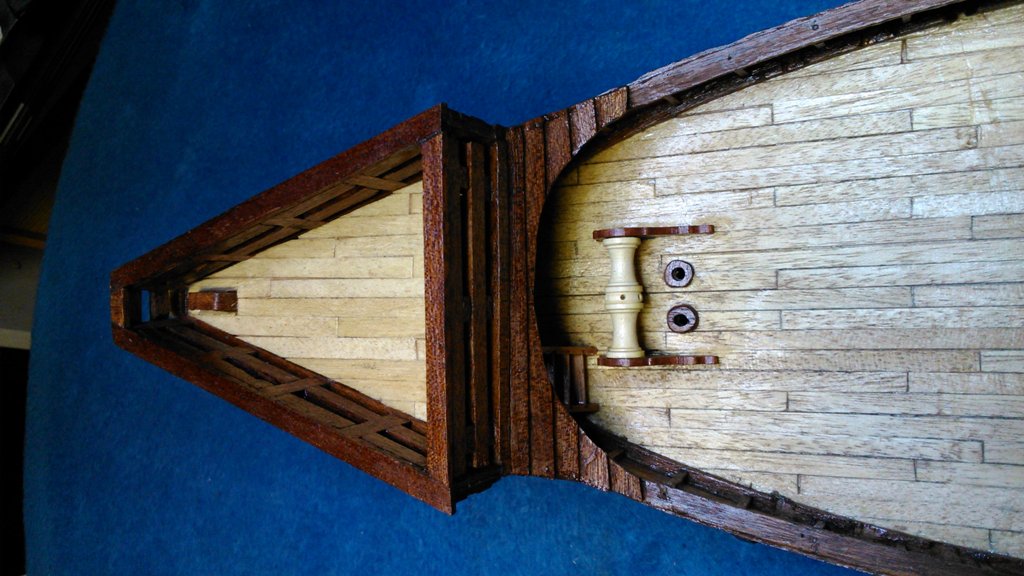

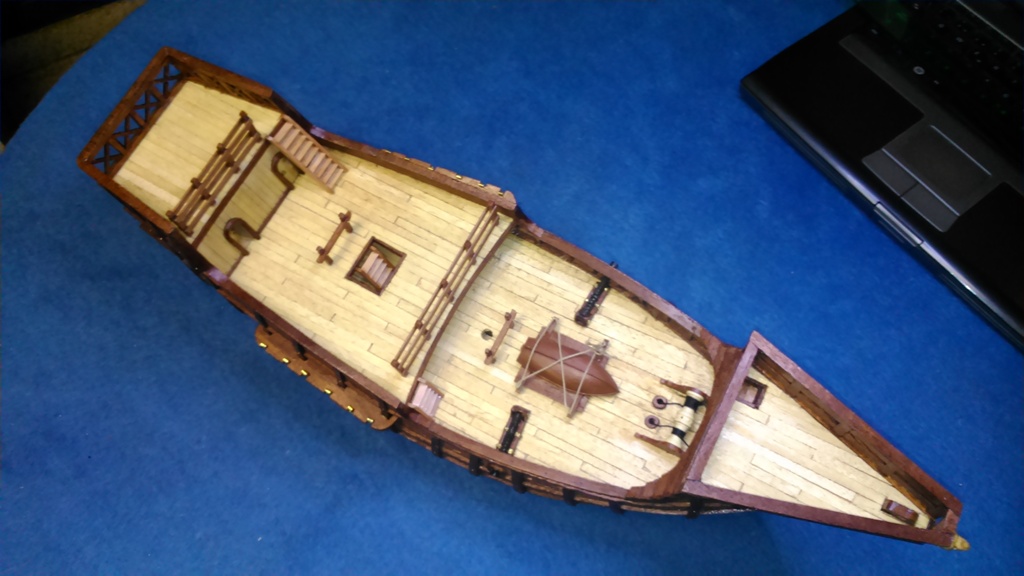

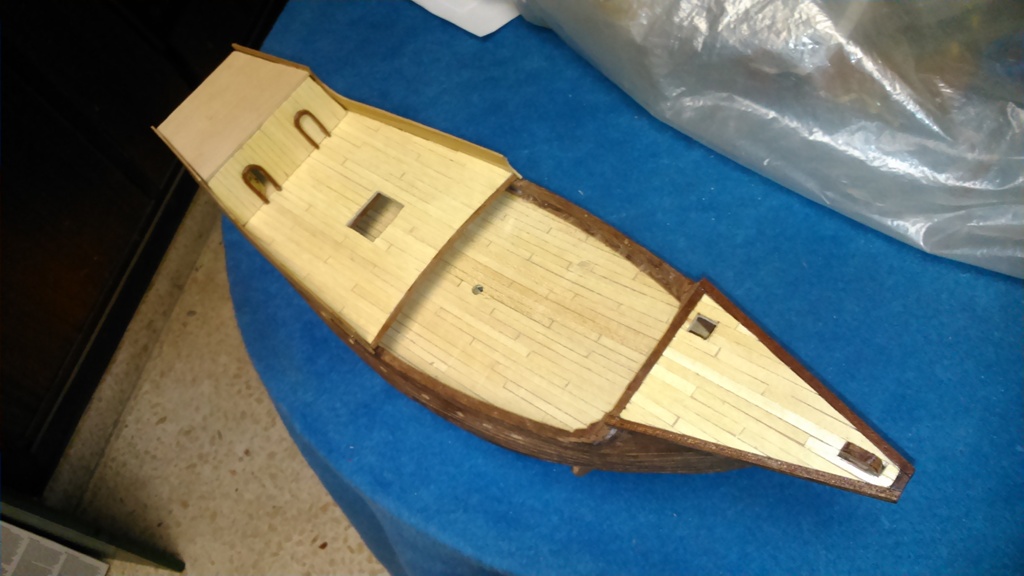

Instalación de l primera cubierta. Primero pongo un contrachapadop de 3 mm y el forro con listones de 0,5 x 1 mm de ramin.

[CarlosGonzalez]

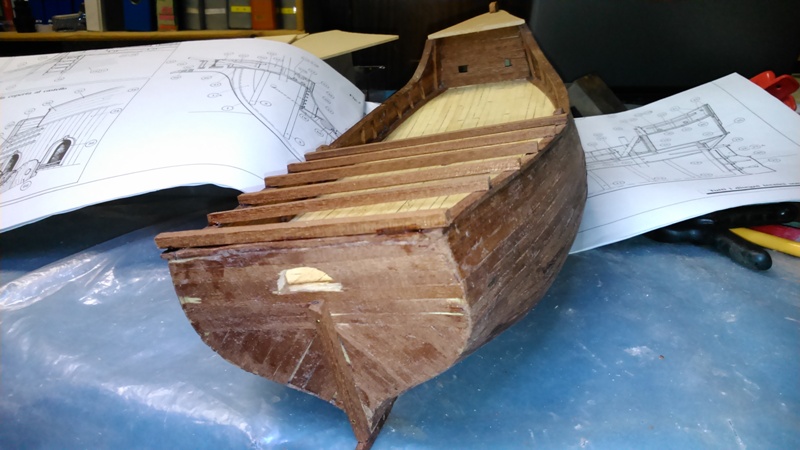

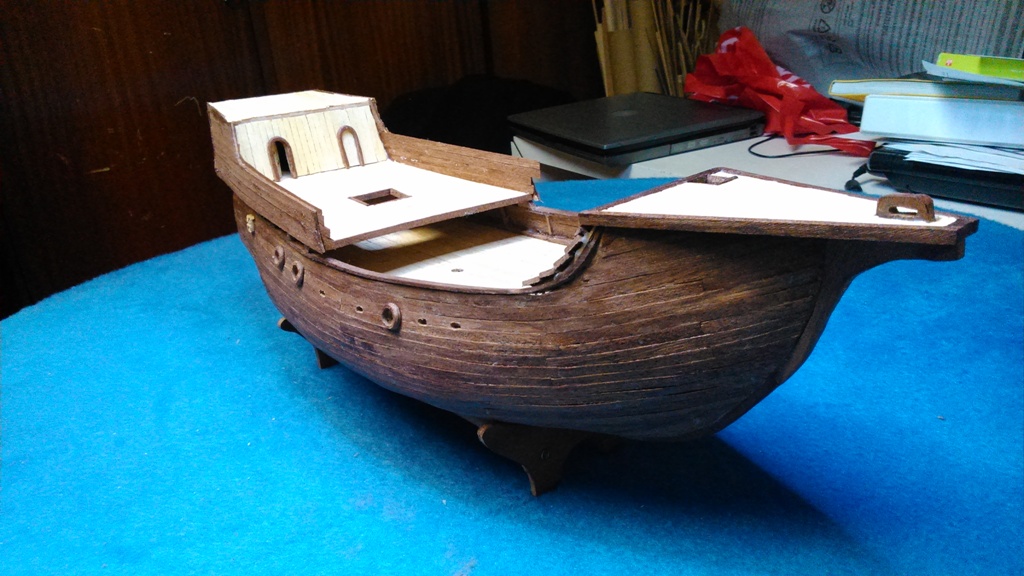

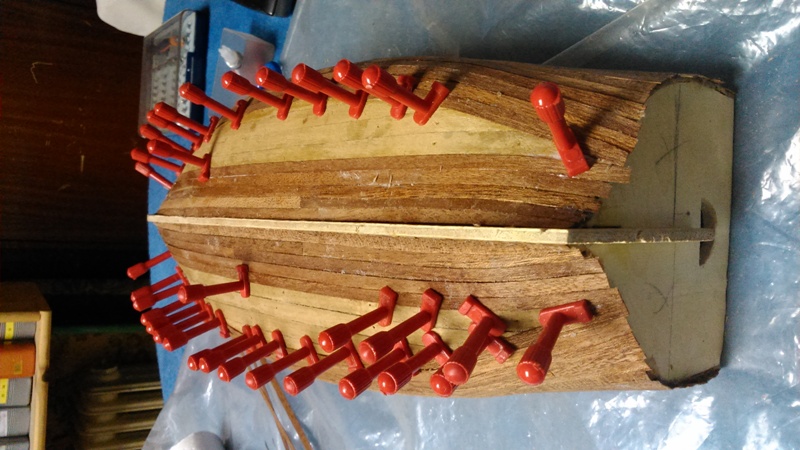

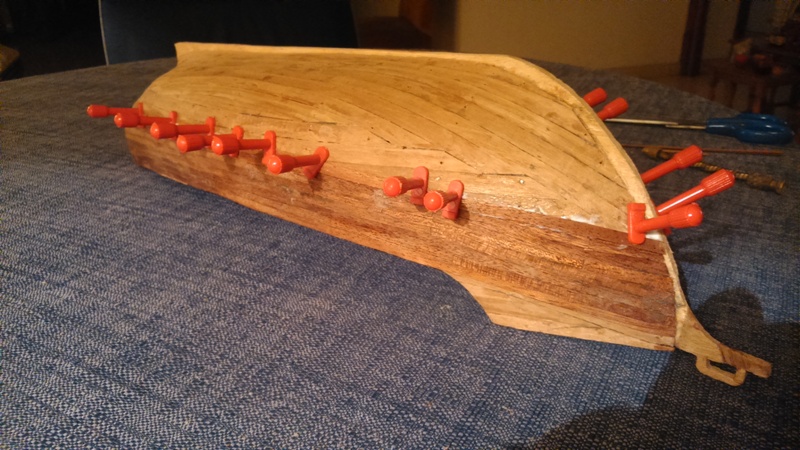

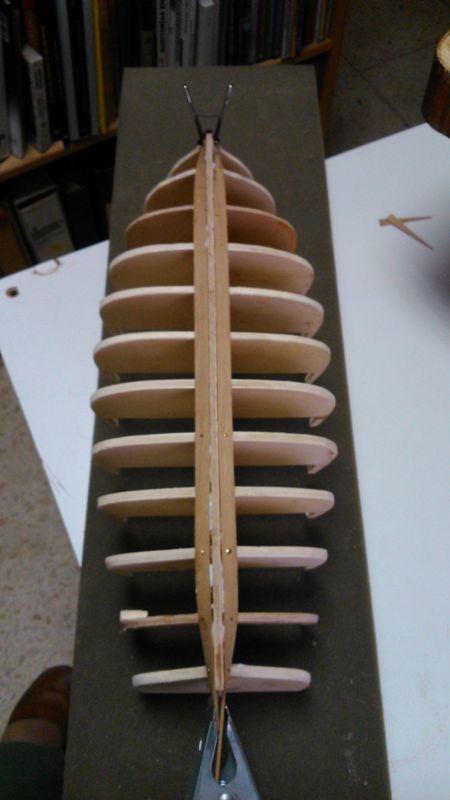

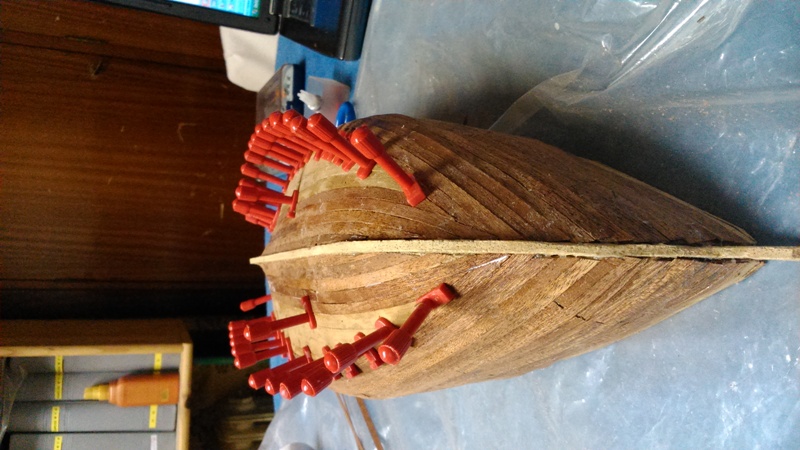

El 2º forro del casco lo elaboro con listones de sapely de 5 x 0,4 mm, pegados con cola blanca y la ayuda de estos "gatos" roscados a las cuadernas.

[CarlosGonzalez]

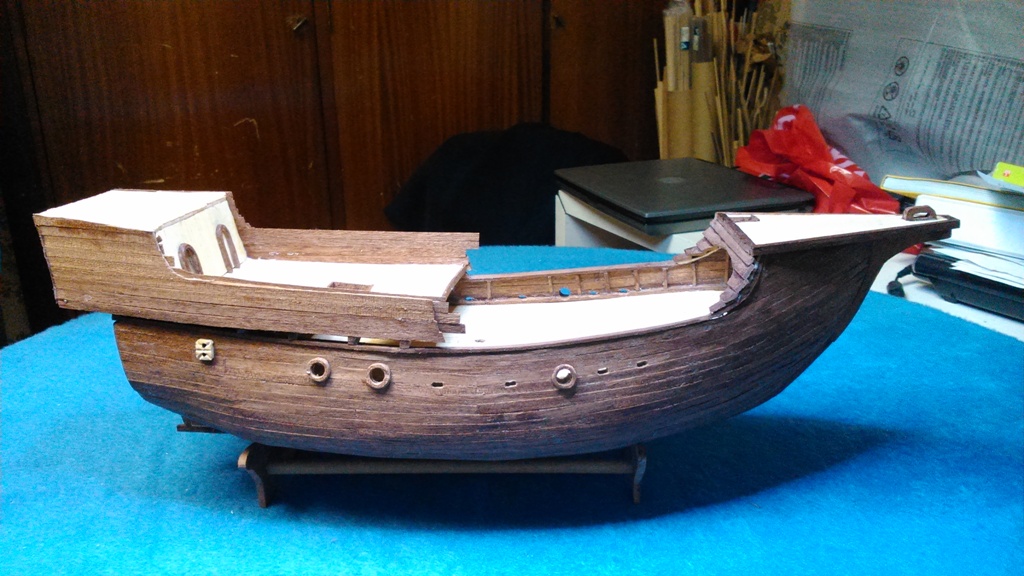

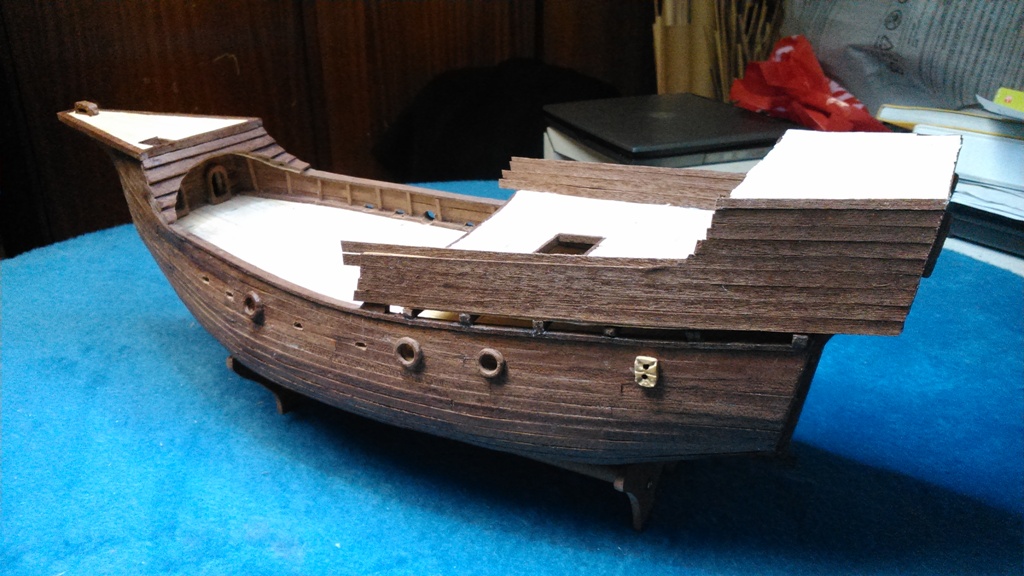

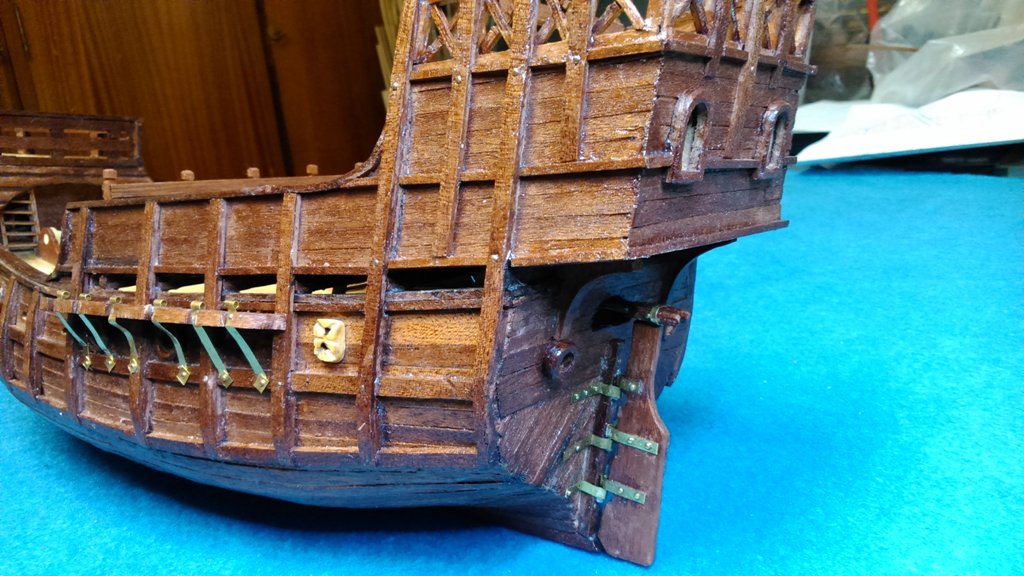

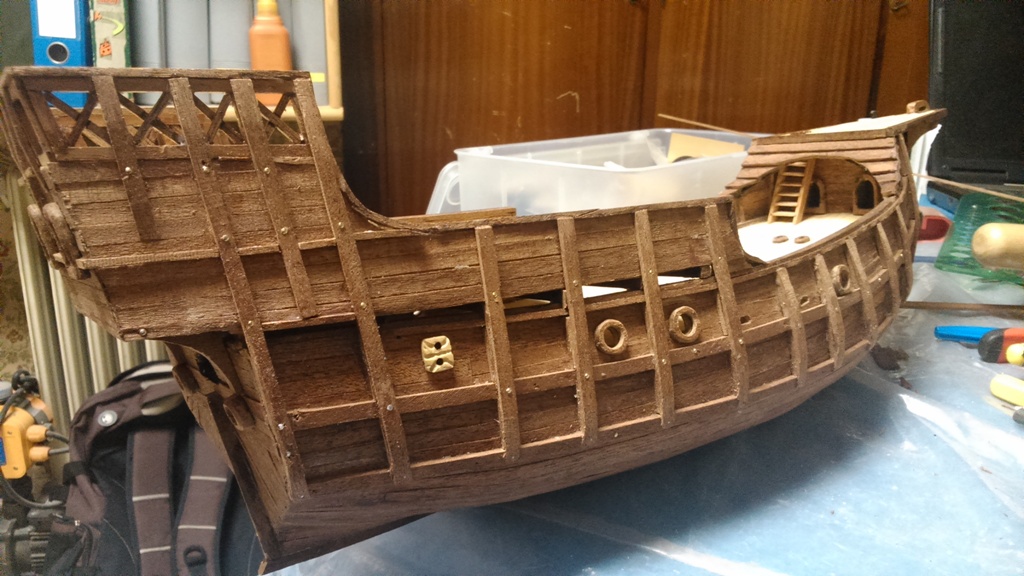

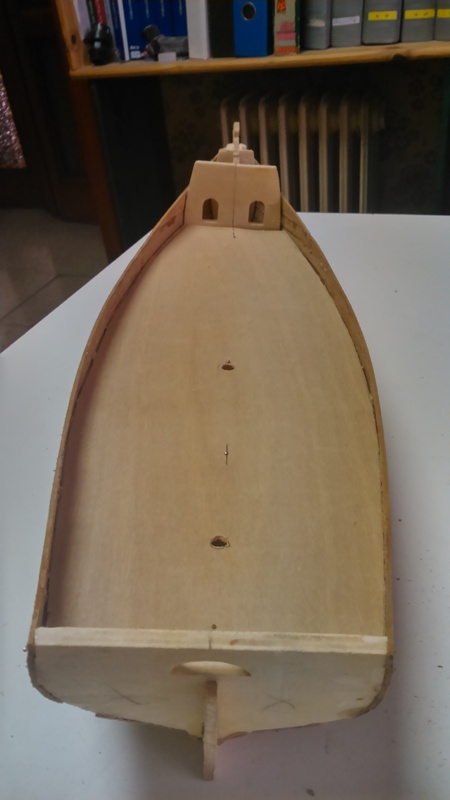

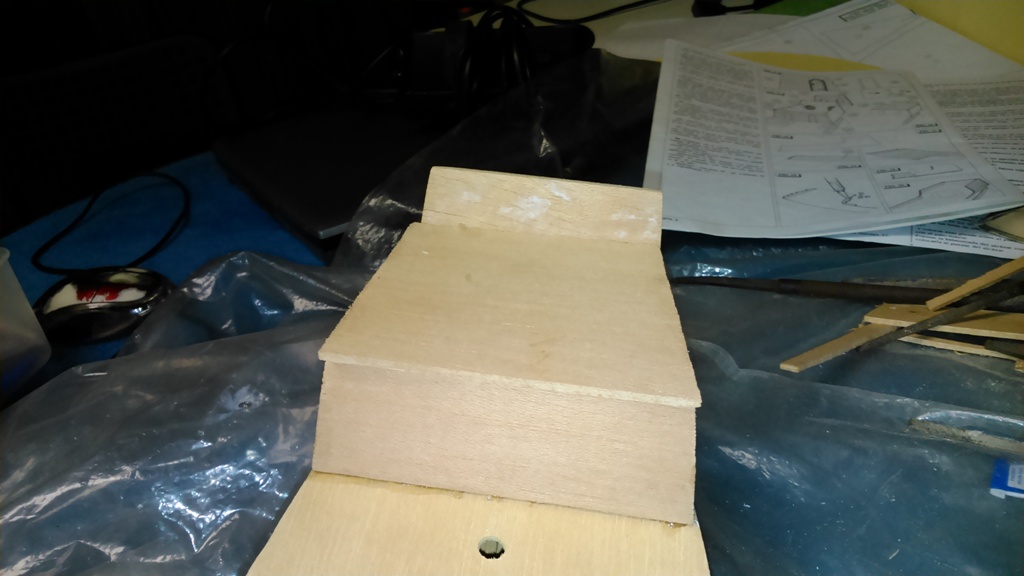

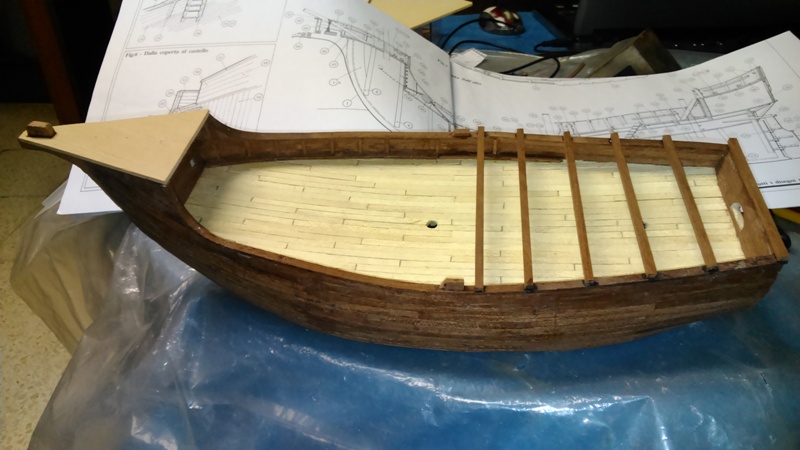

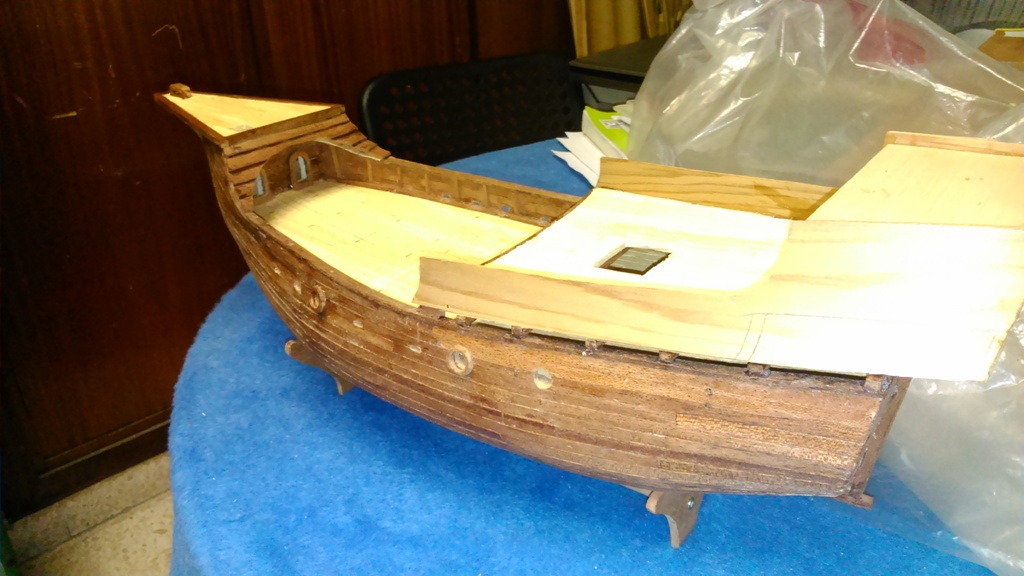

Una vez acabado el 2º forro del casco, tanto exterior como interior, se colocan los barraganetes (nogal 2 x 2 mm), los baos de popa (5 x 5 mm en nogal) y las cubiertas de proa y 2ª de popa ( contrachapado de 3 mm). Además he realizado los imbornales.

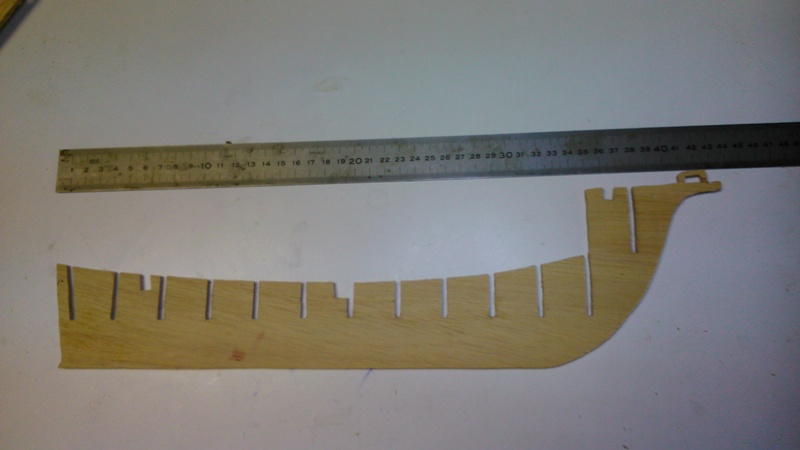

Tambien he sustituido las partes vistas del contrachapado de 5 mm de la falsa quilla por piezas cortadas de una plancha de sapely de 5 mm de grosor, para mejorar su forma y acabado al quedar sin necesidad de forro.

[CarlosGonzalez]

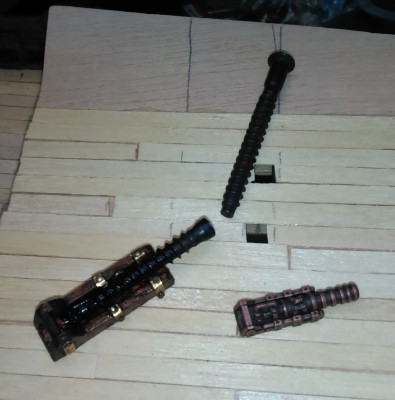

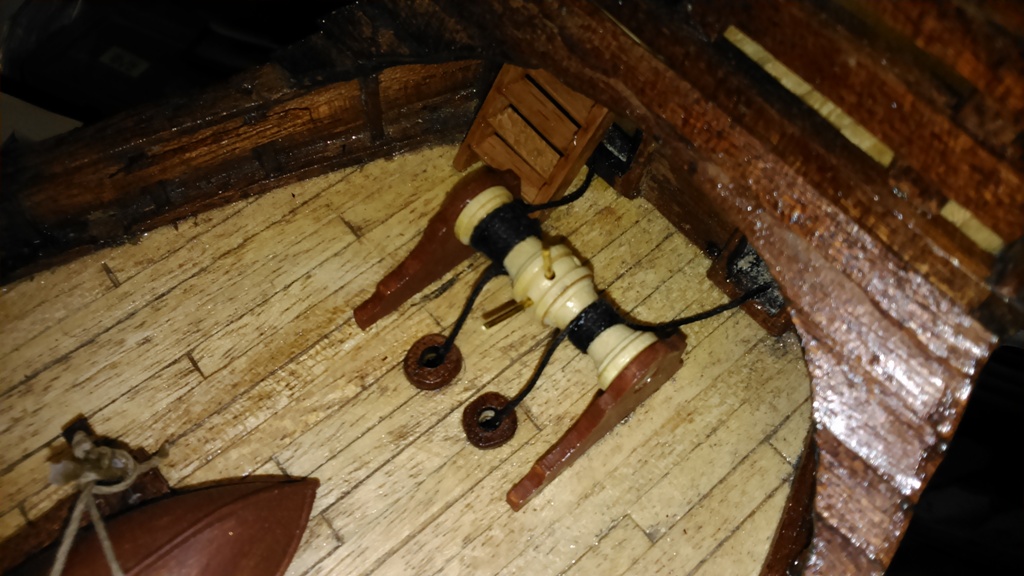

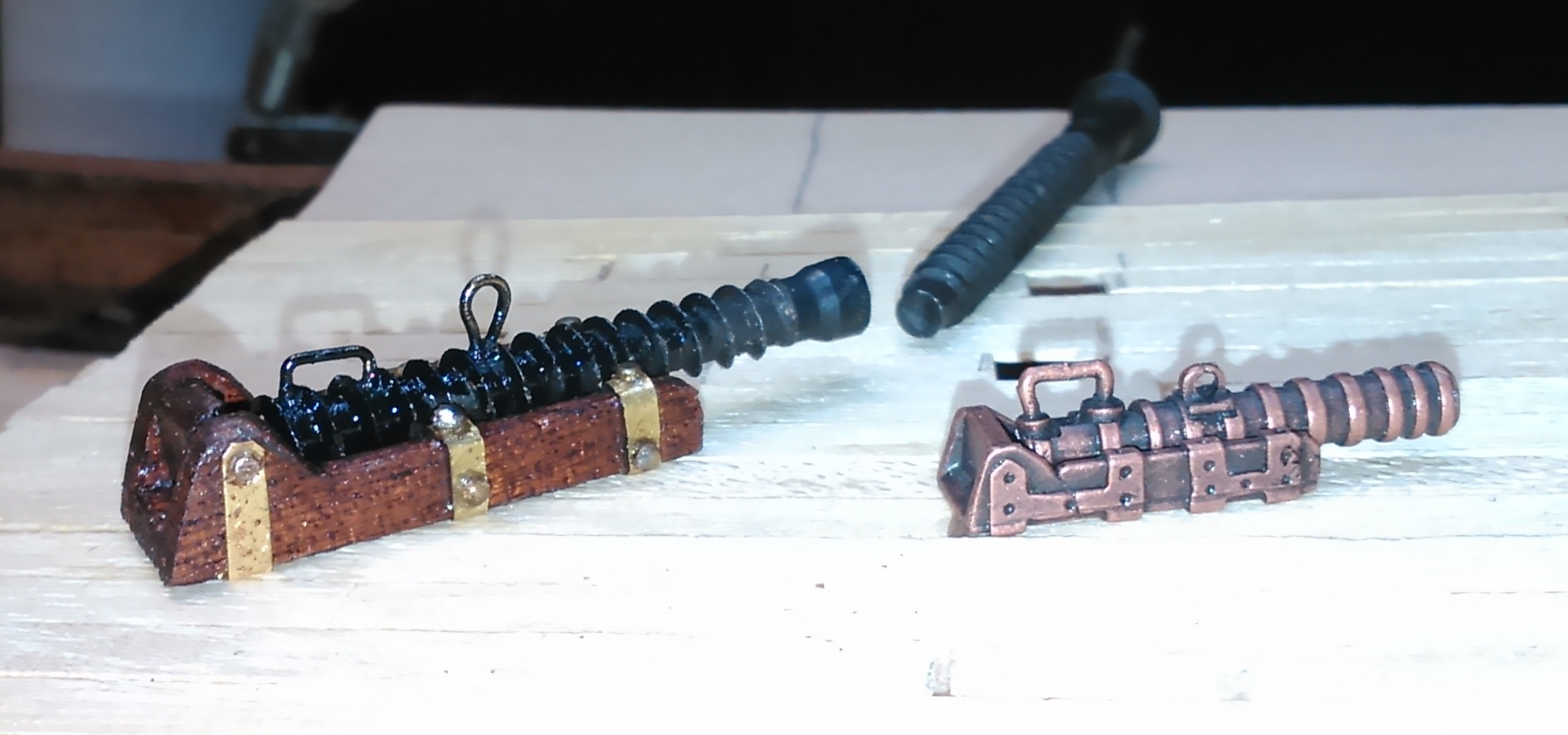

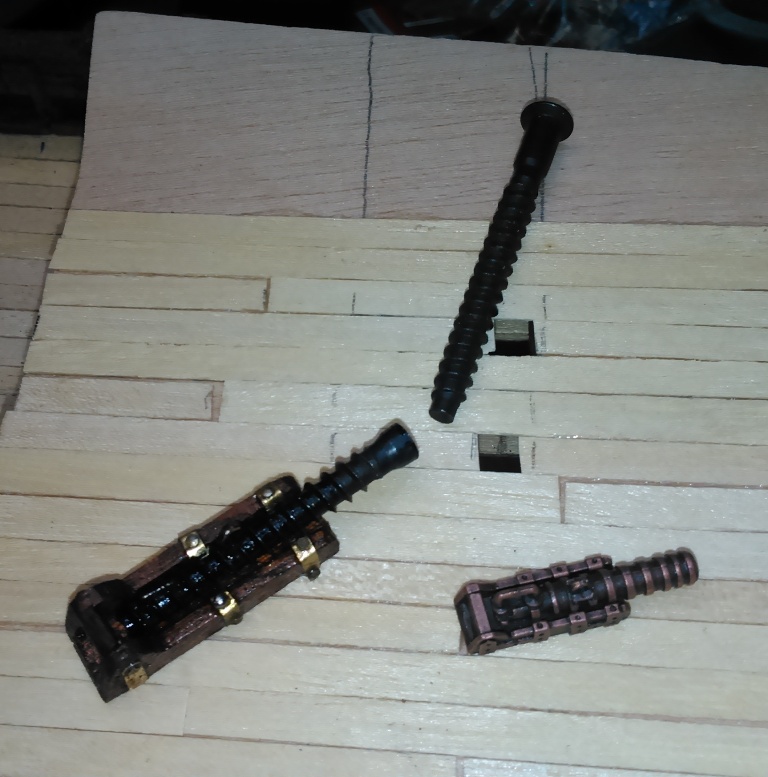

Los cañones los compro por internet y lo que me llega es pequeño en cuanto a la escala necesaria. Por tanto pienso como poder hacerlos y cae en mis manos un tornillo como el que se ve en la figura (4 mm diametro) para ensamblaje de rosca madera que tienen una rosca distanciada y con un ángulo grande que casi parecen paralelos. Les corto la punta y la cabeza, les abro unos orificios para insertar alambre de laton de 0,6 mm para pintarlo de negro.

Las cureñas las realizo de listones de sapeli de 2 x 8 mm, cortados convenientemente. Les pongo unas tiras de latón de 0,4 mm de espesor con unos clavitos.

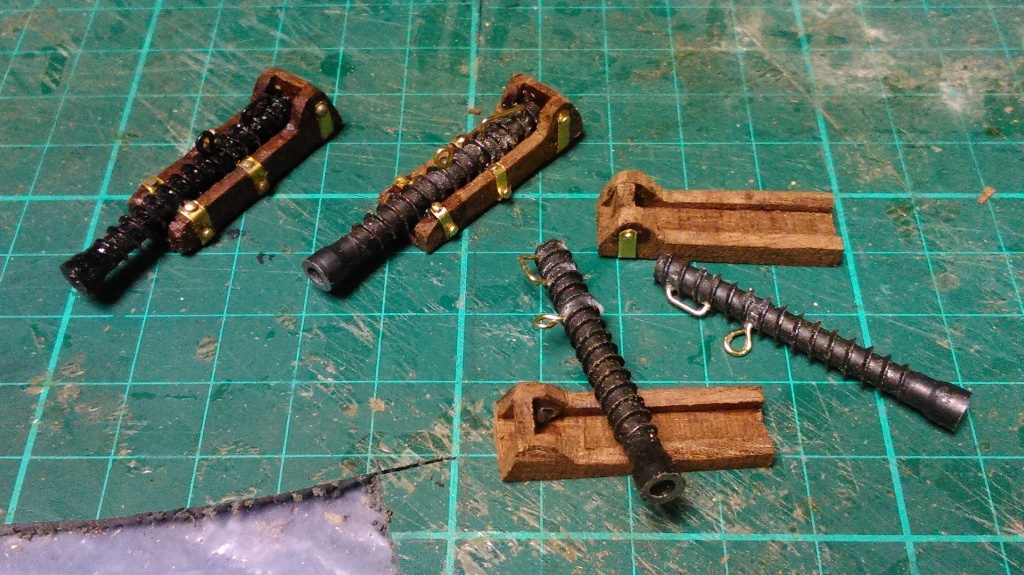

El resultado es el que se ve en las fotos y para cuatro cañones, me gusta como ha quedado.

[CarlosGonzalez]

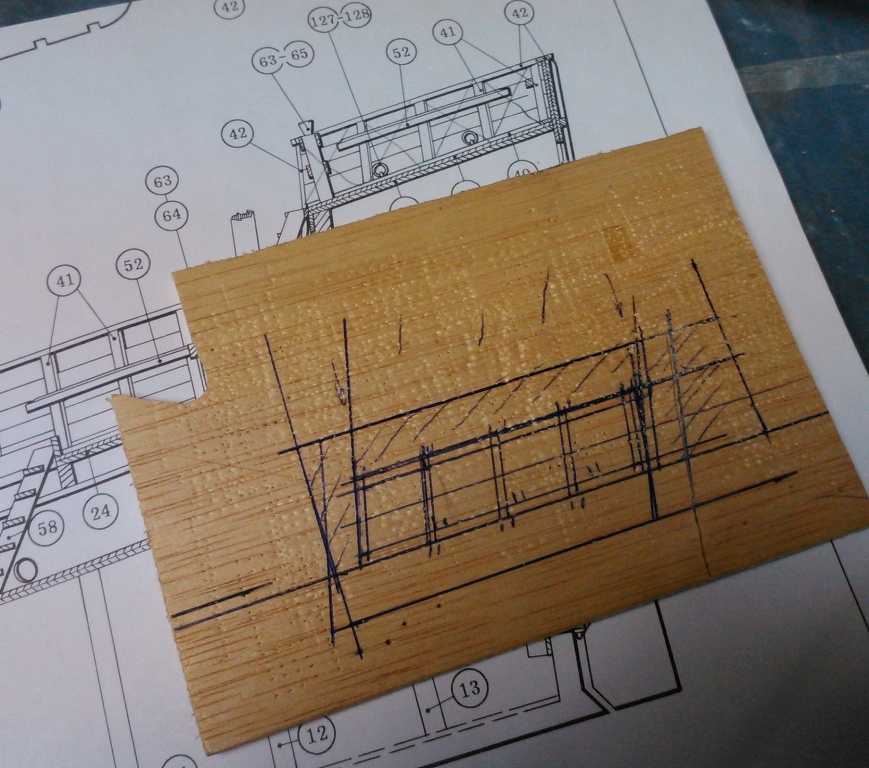

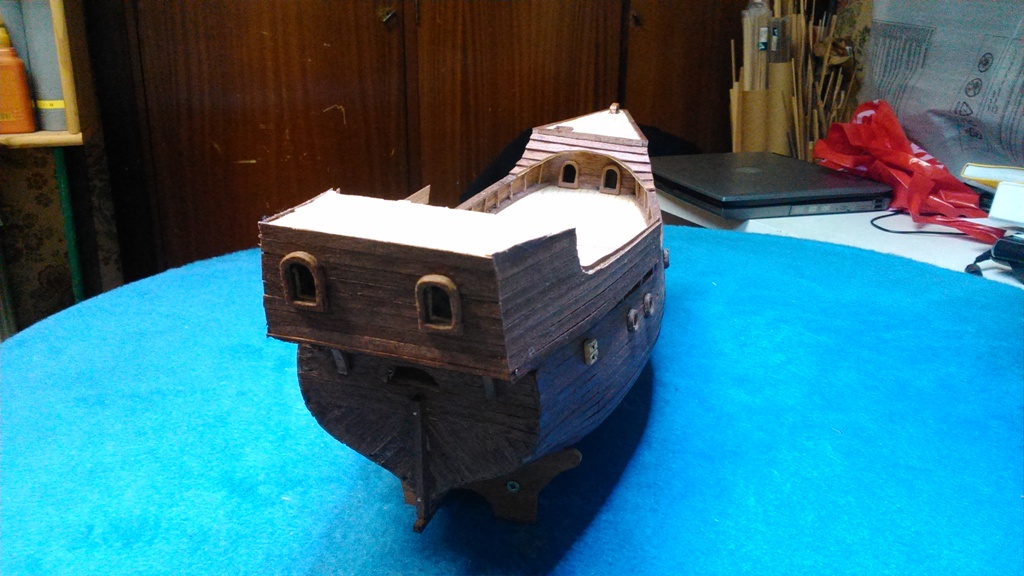

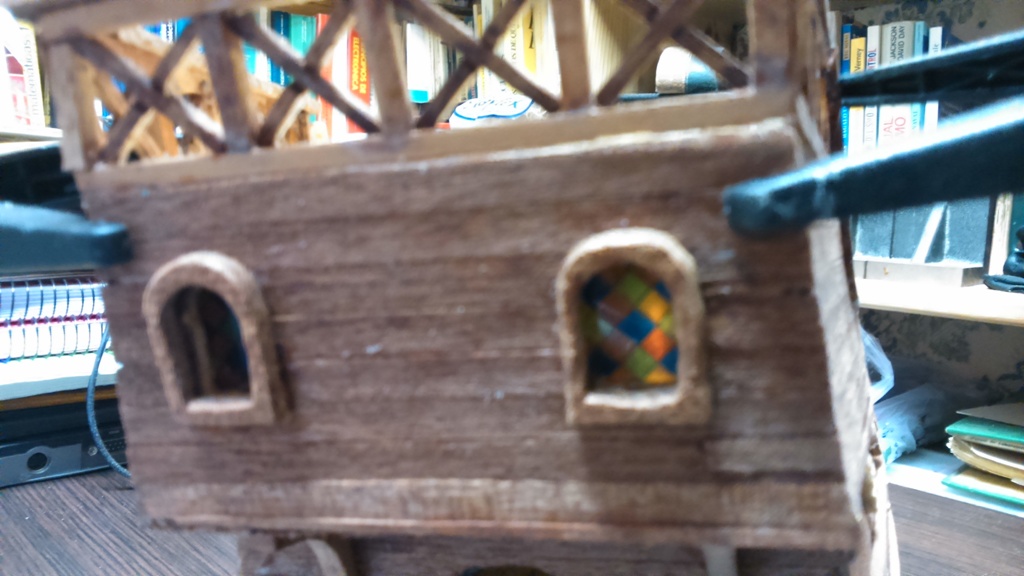

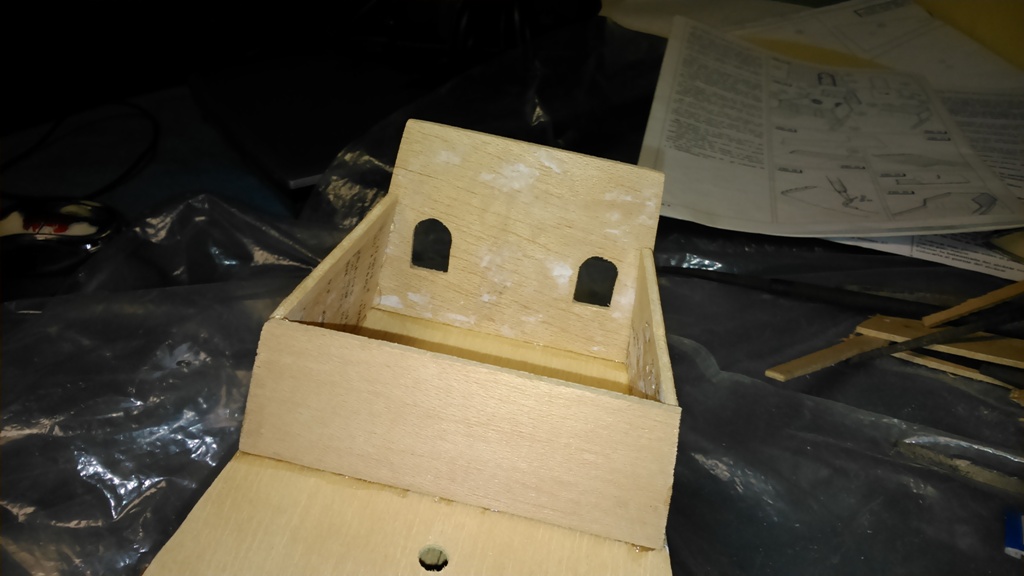

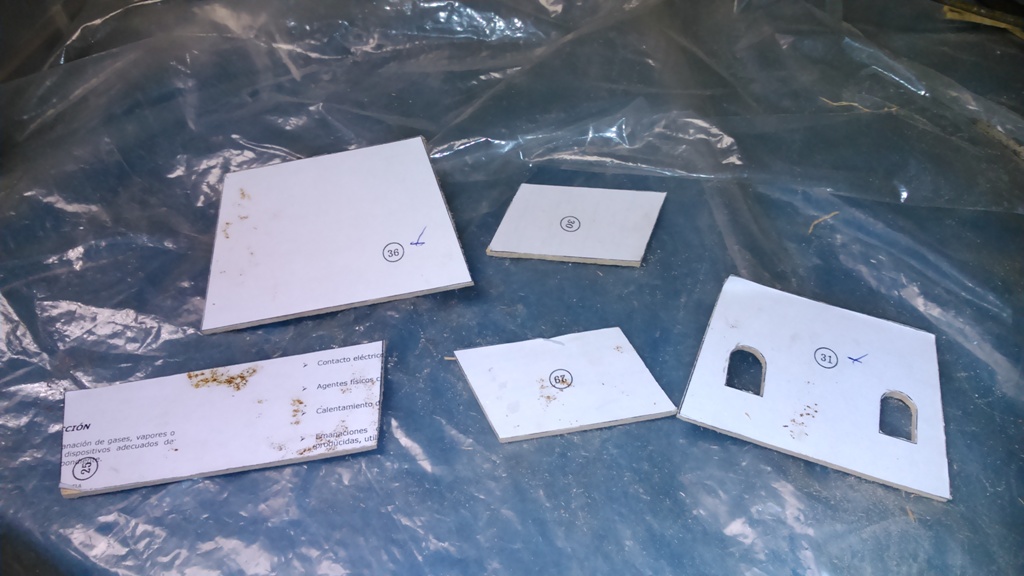

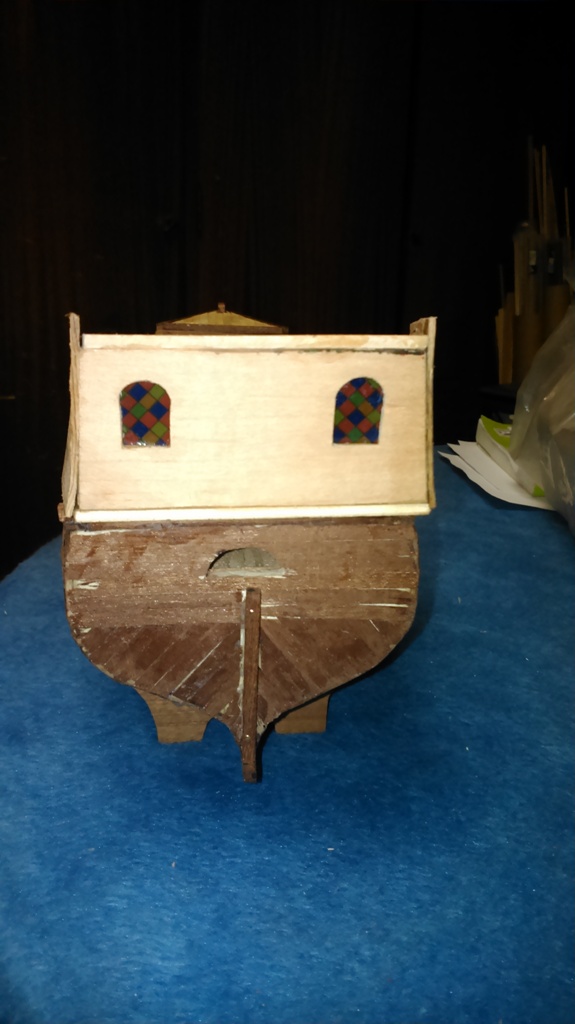

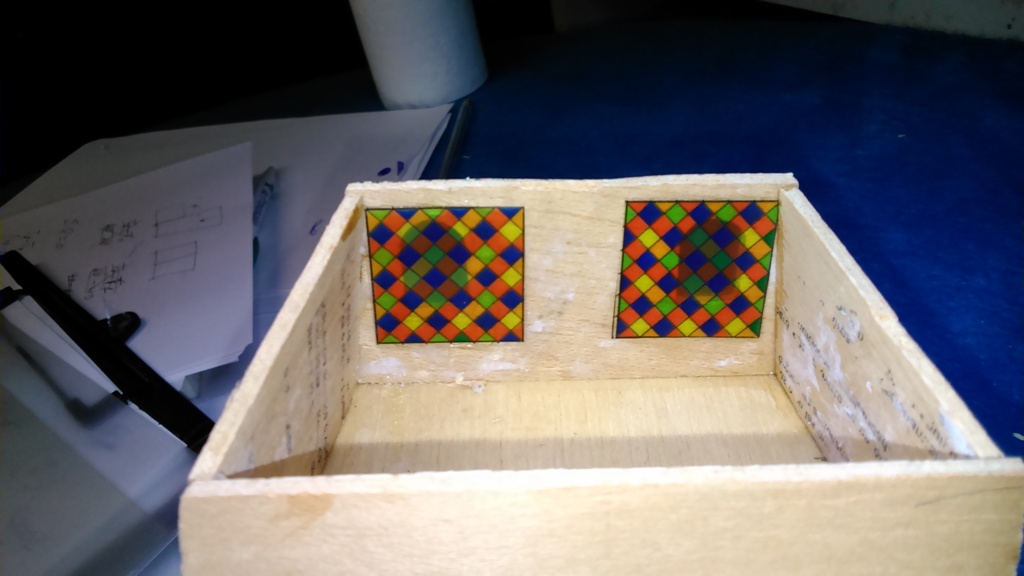

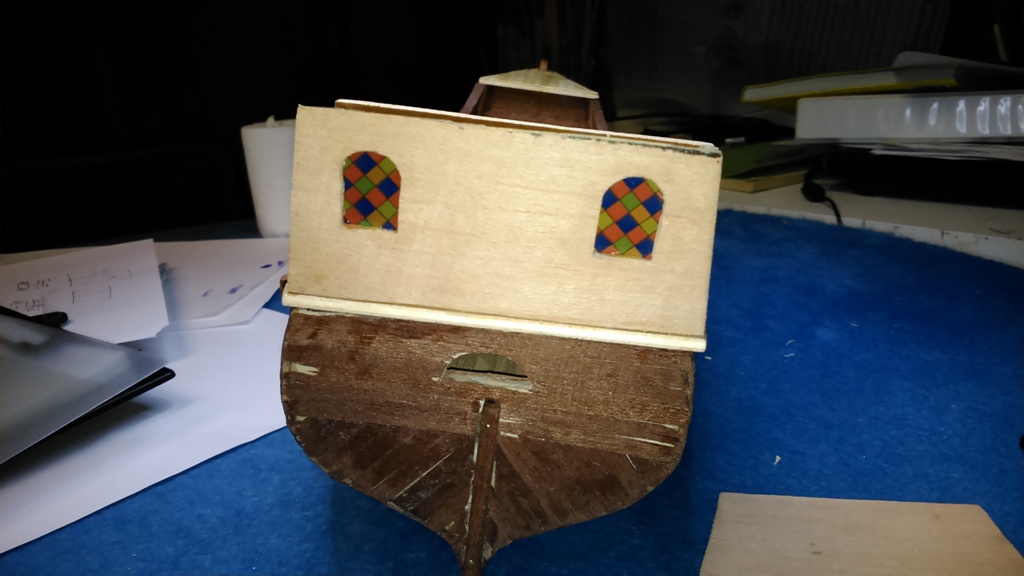

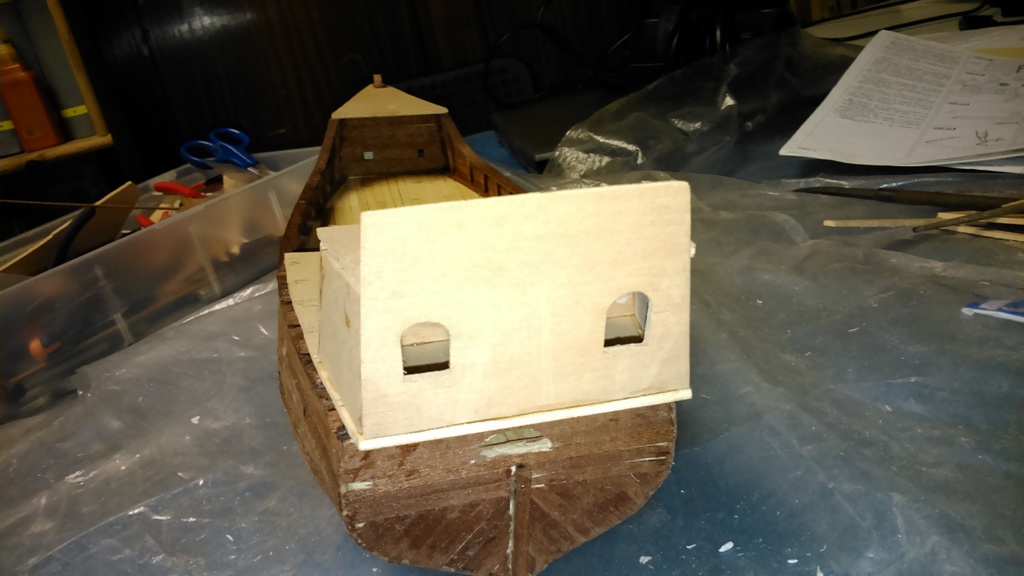

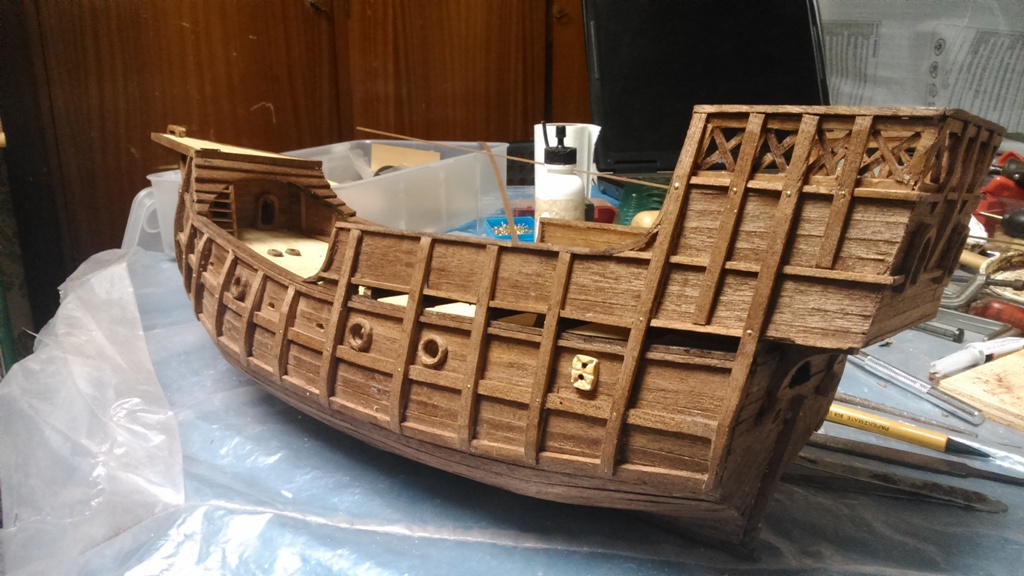

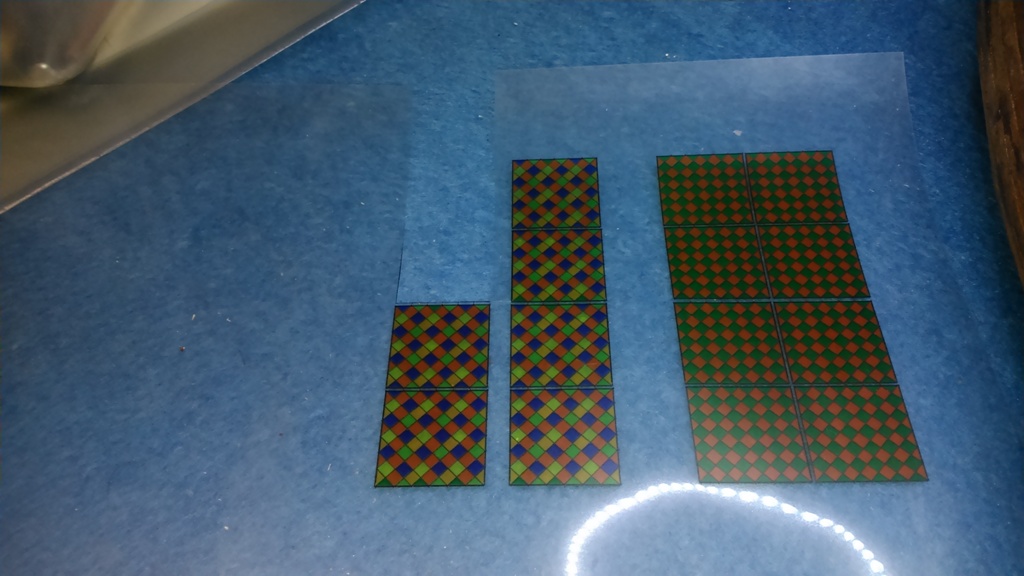

Aqui construyo el pañol de popa con contrachapado de 3 mm, forrado de listones de 5 x 0,4 mm de sapeli. Para las ventanas realizo una impresión de dos tipos de reticulas sobre una hoja de acetato para impresoras de chorro de tinta y coloco la que más me gusta, como imitación del emplomado que tiene la replica del Santa Maria para el 5º centenario.

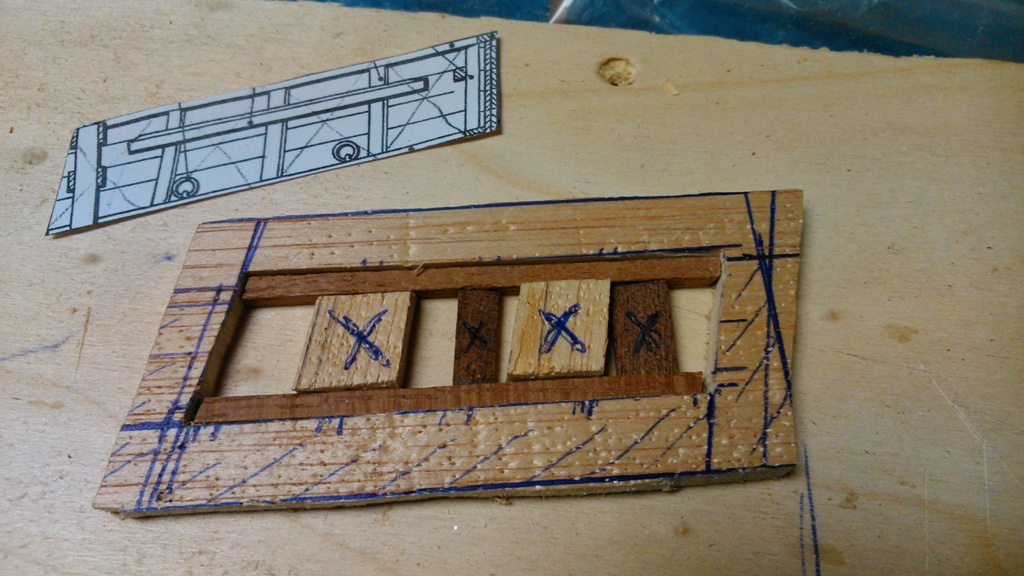

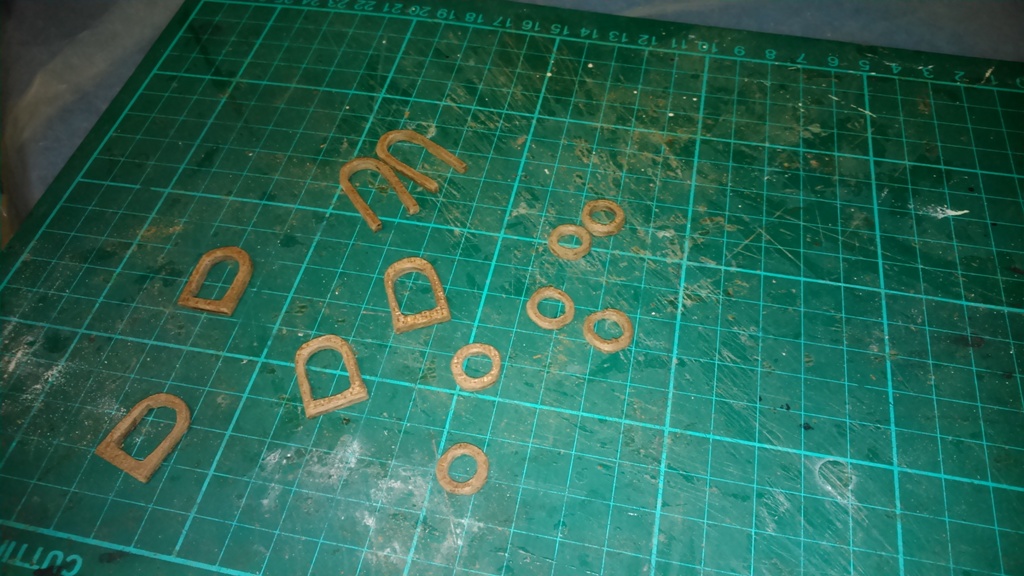

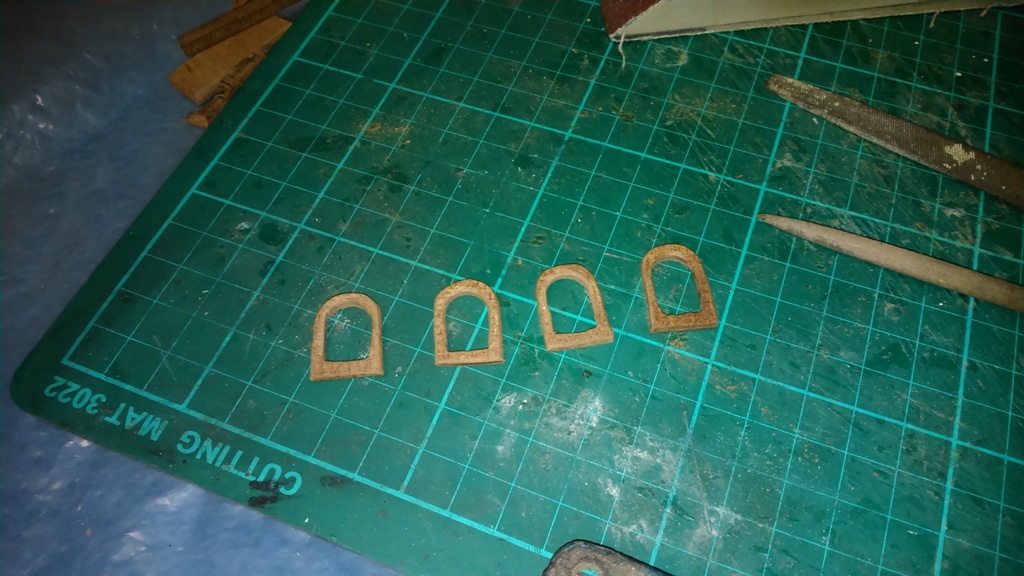

Tambien realizo los marcos (plancha de sapeli de 2 mm de grosor) de las ventanas, puertas y otros roificios como los cañones, etc. El resultado es el que se ve en las fotografias.
Otras piezas que elaboro con madera de boj las piezas que rodean los orificios del casco por donde van los cabos de la vela del palo mayor.

[CarlosGonzalez]

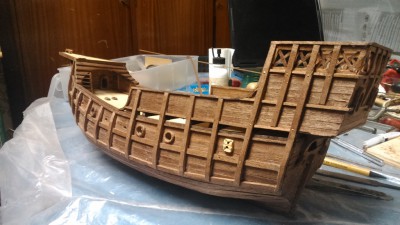

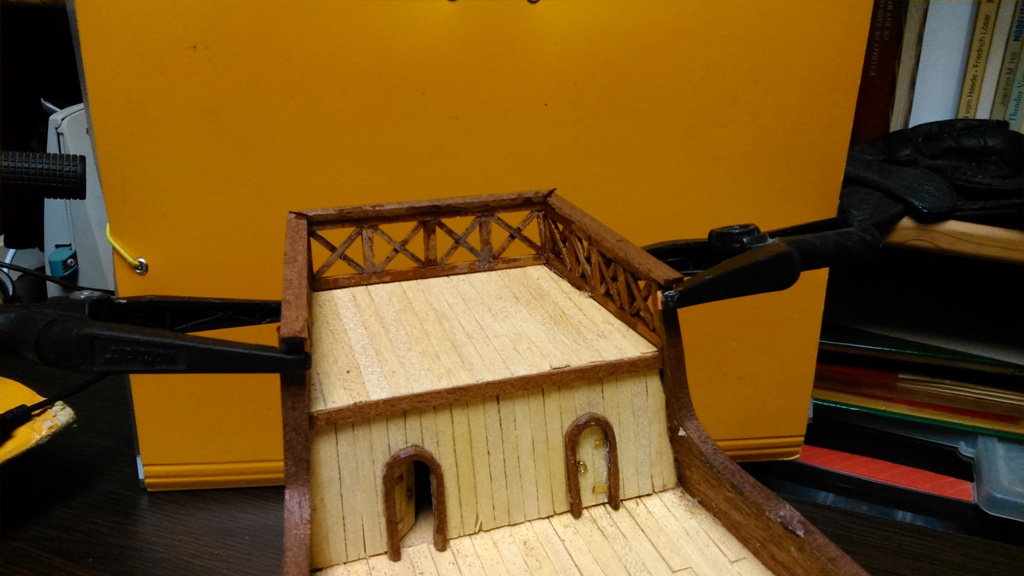

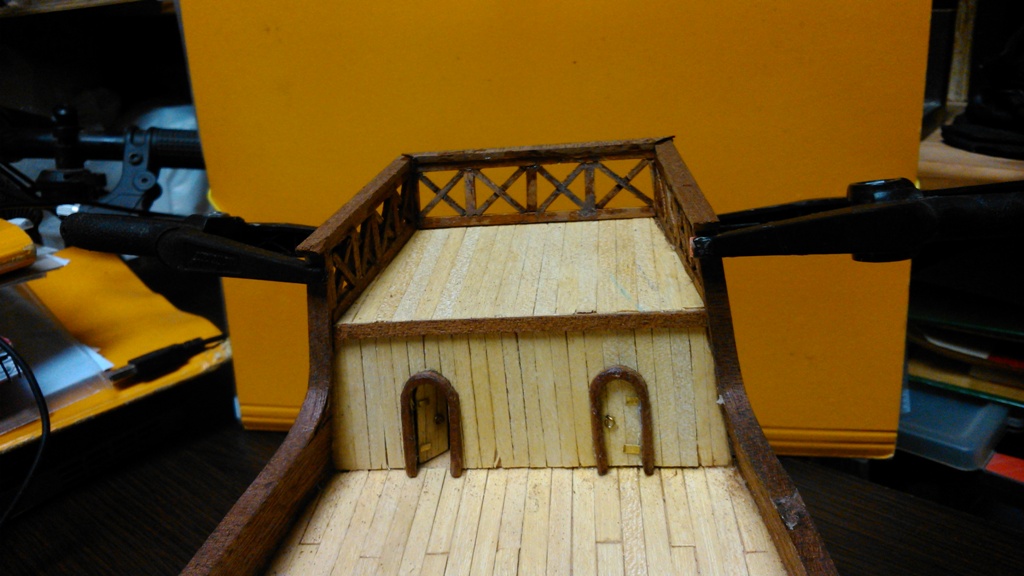

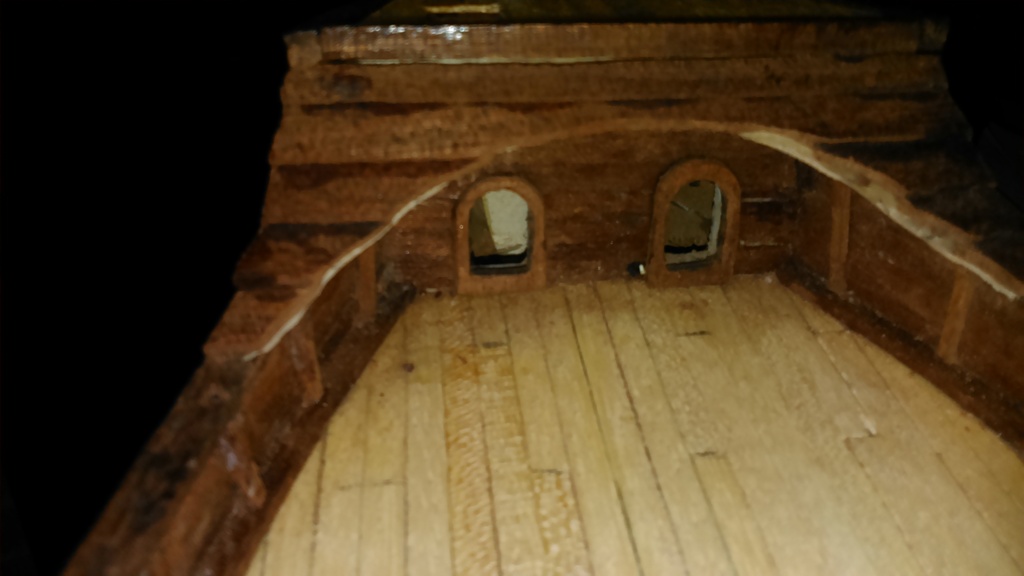

Aqui comienzo los forros de las 2ª cubiertas y sus lados con ramin y sepeli de identicas dimensiones. Coloco los marcos realizados anteriormente. Tambien he dejado "abierta" una de las puertas del compartimento de popa para que pueda entrar luz y de esa forma verse la imitación a los emplomados de las ventanas.

[CarlosGonzalez]

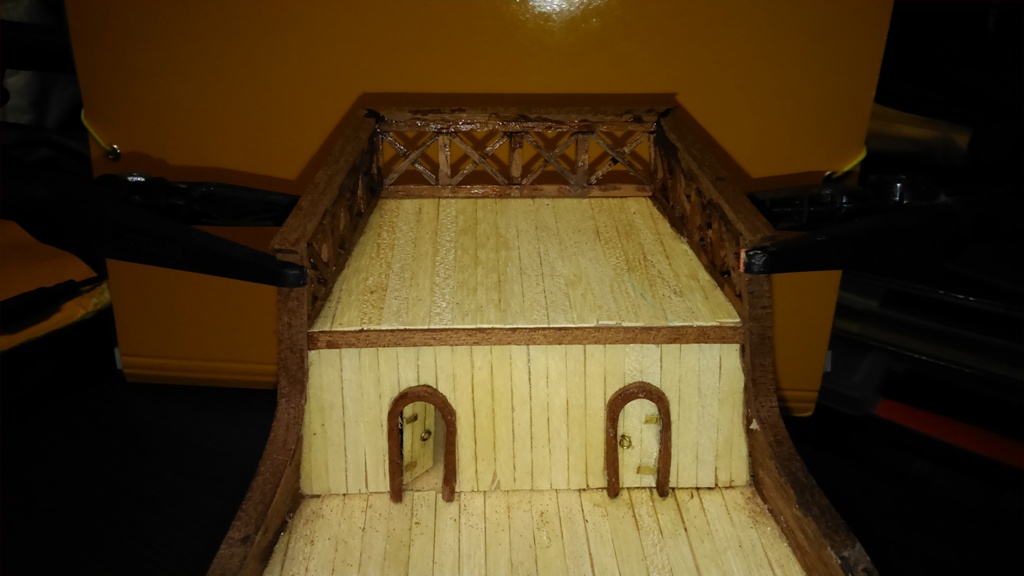

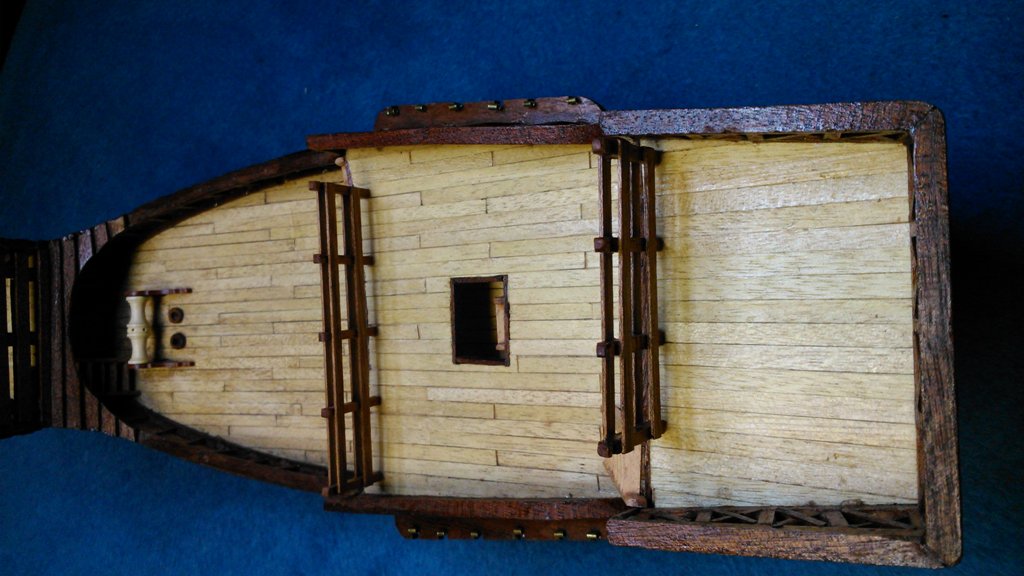

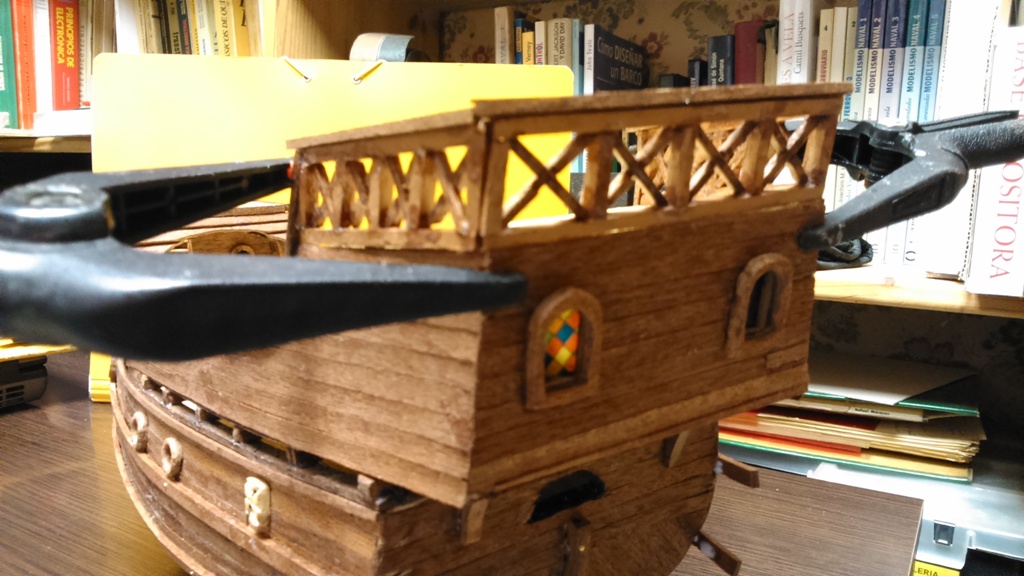

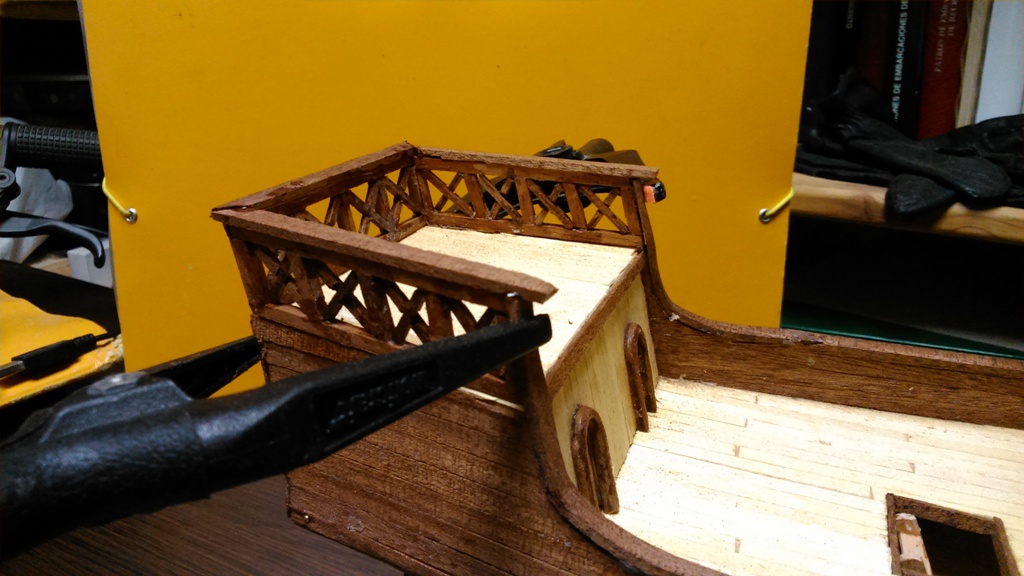

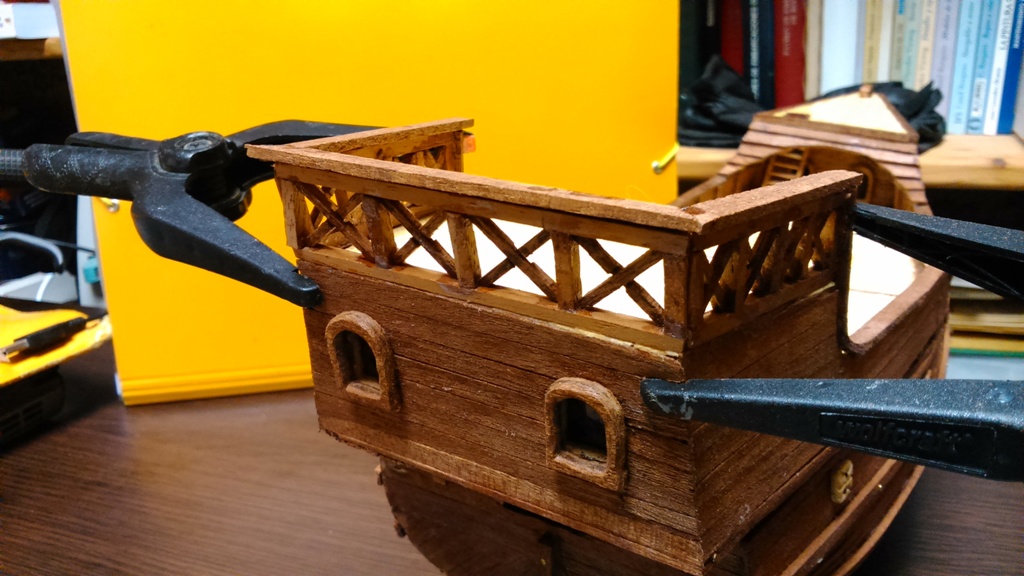

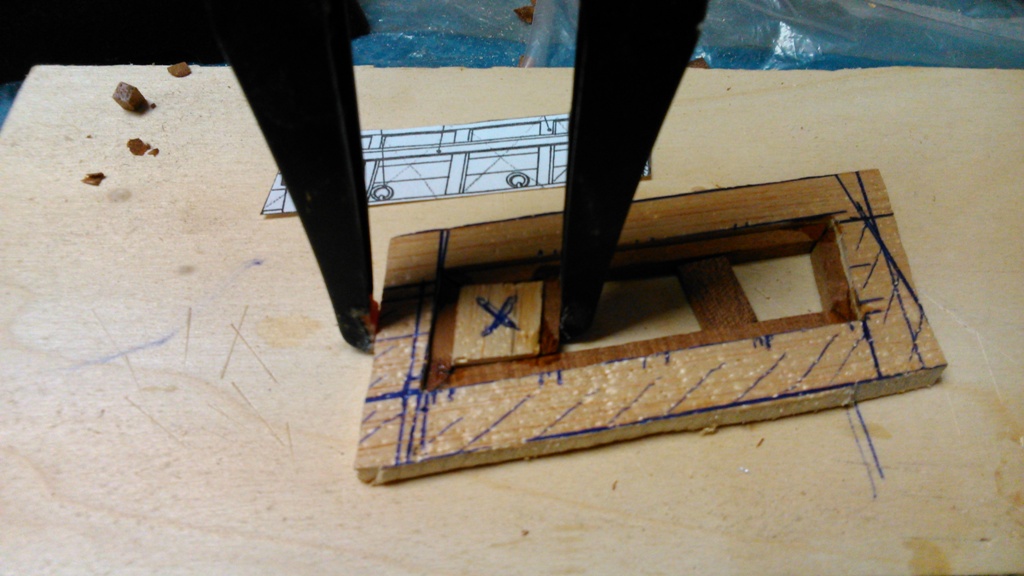

Buenas, aqui estoy de nuevo, esta vez con las fotos de las barandillas de popa, una variante que he realizado respecto de los planos de amati. Para ello he realizado un molde con un trozo de contrachapado y cortar y pegar listones. Un poco de lija y listo.

[CarlosGonzalez]

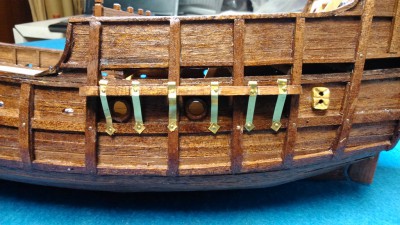

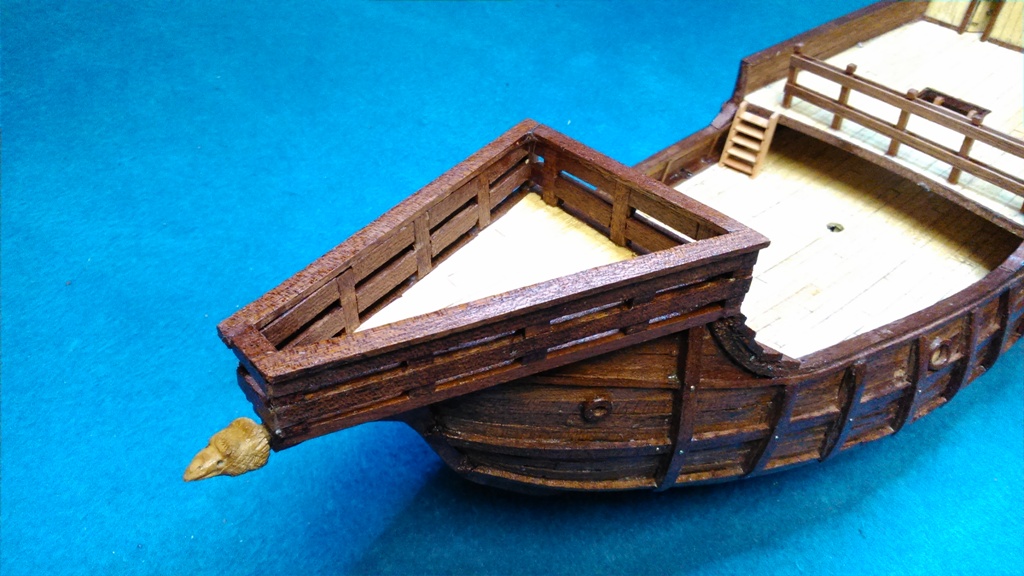

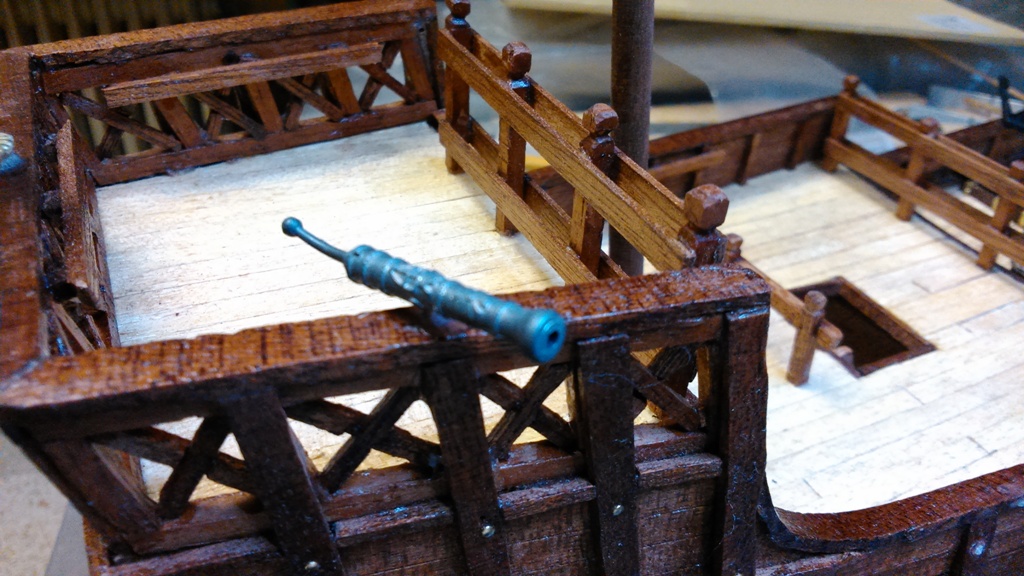

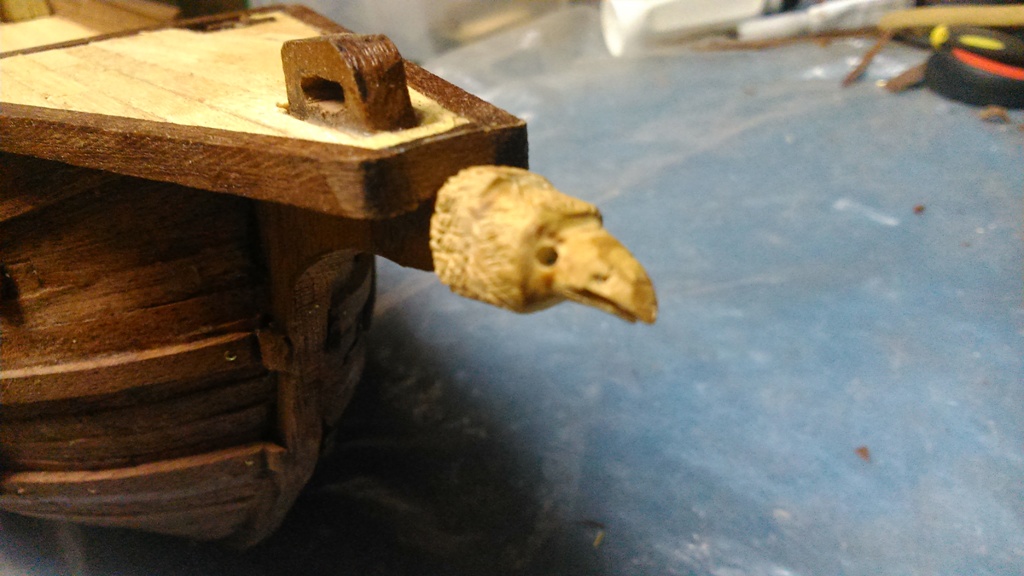

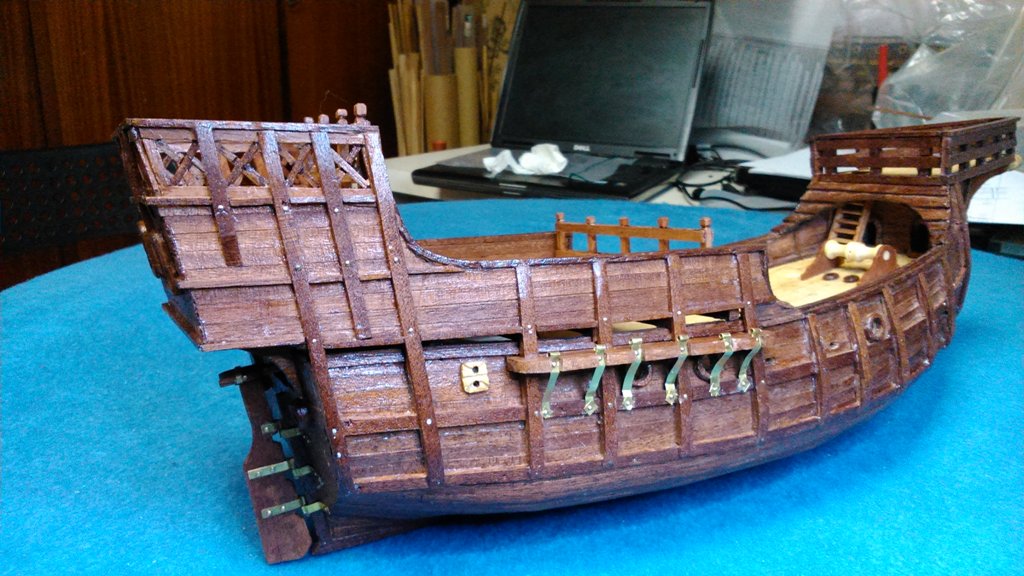

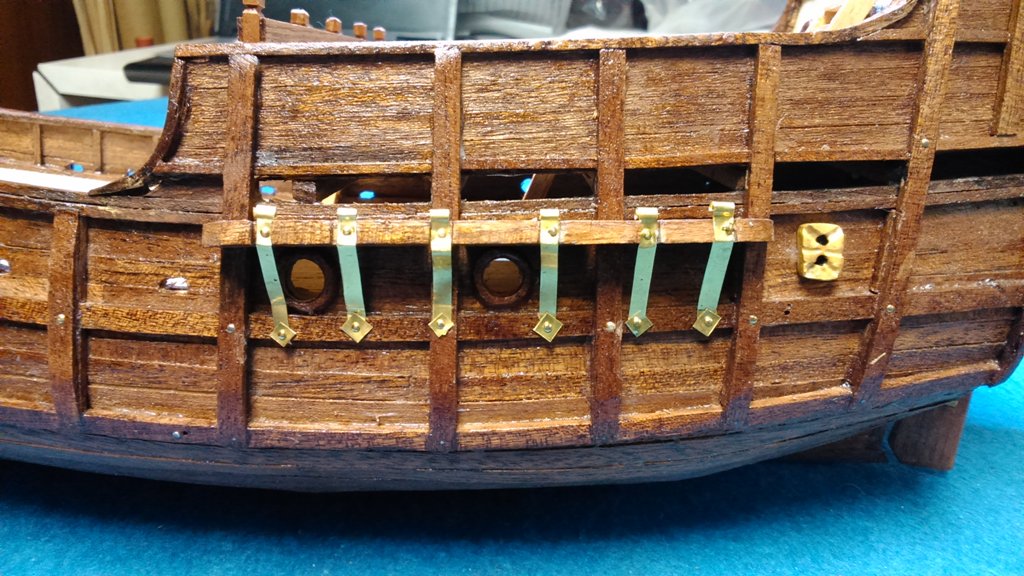

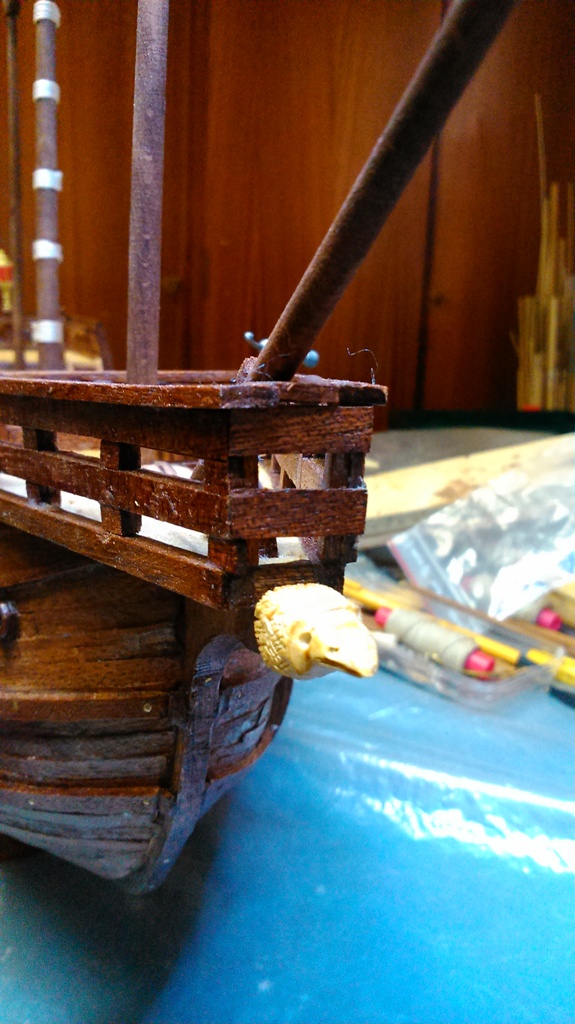

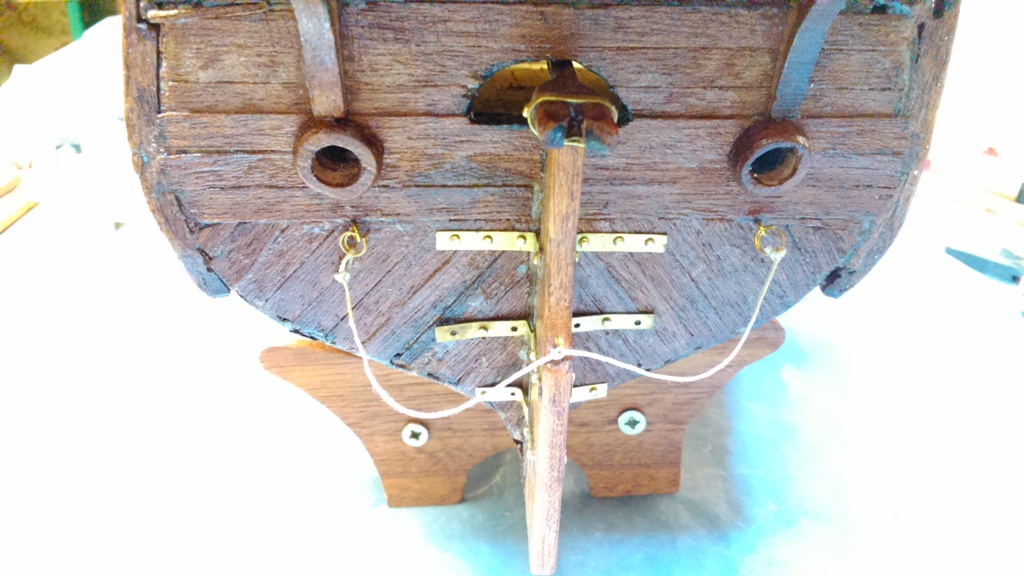

Mas fotos de la puesta de los refuerzos laterales y detalles de cubierta, incluido la cabeza del aguila de proa.

[CarlosGonzalez]

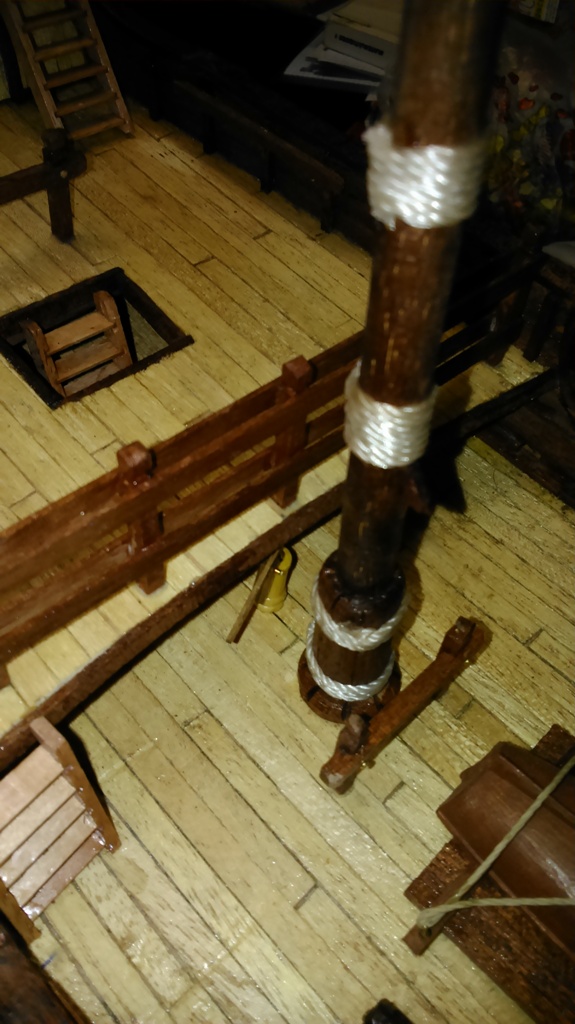

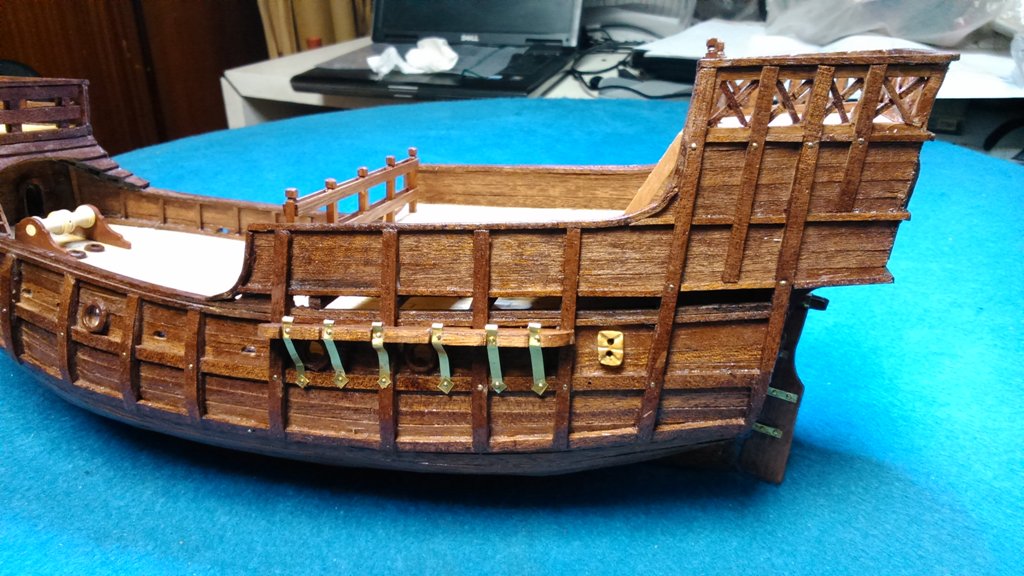

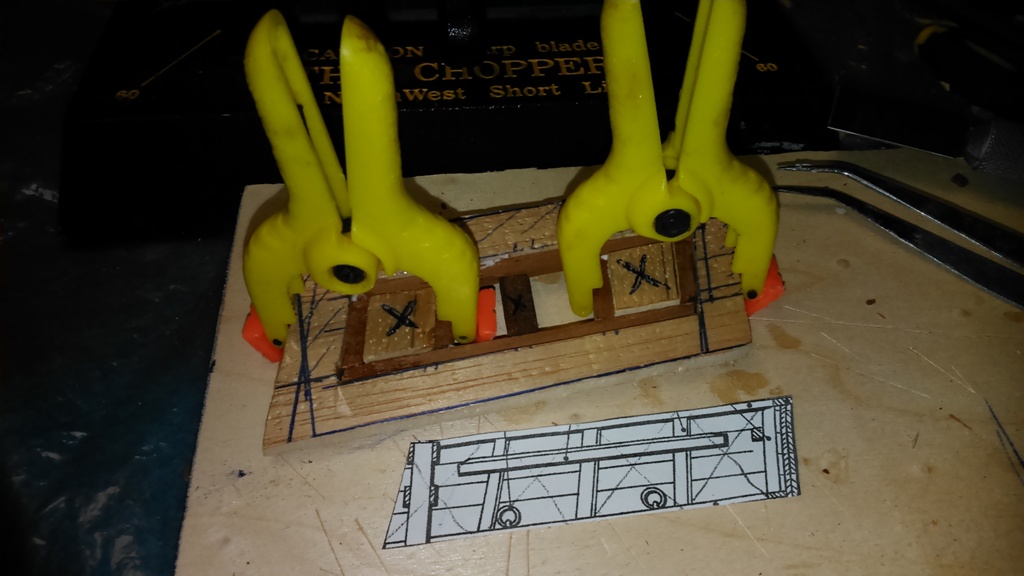

Aqui añado las mesas de guarnición y otros detalles. Empiezo las vigotas, hechas a "mano" desde un redondo de 12 mm de diametro.

[CarlosGonzalez]

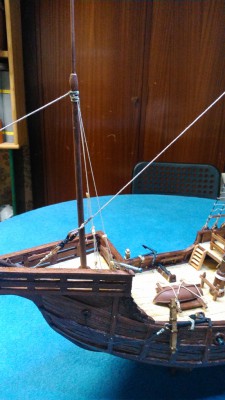

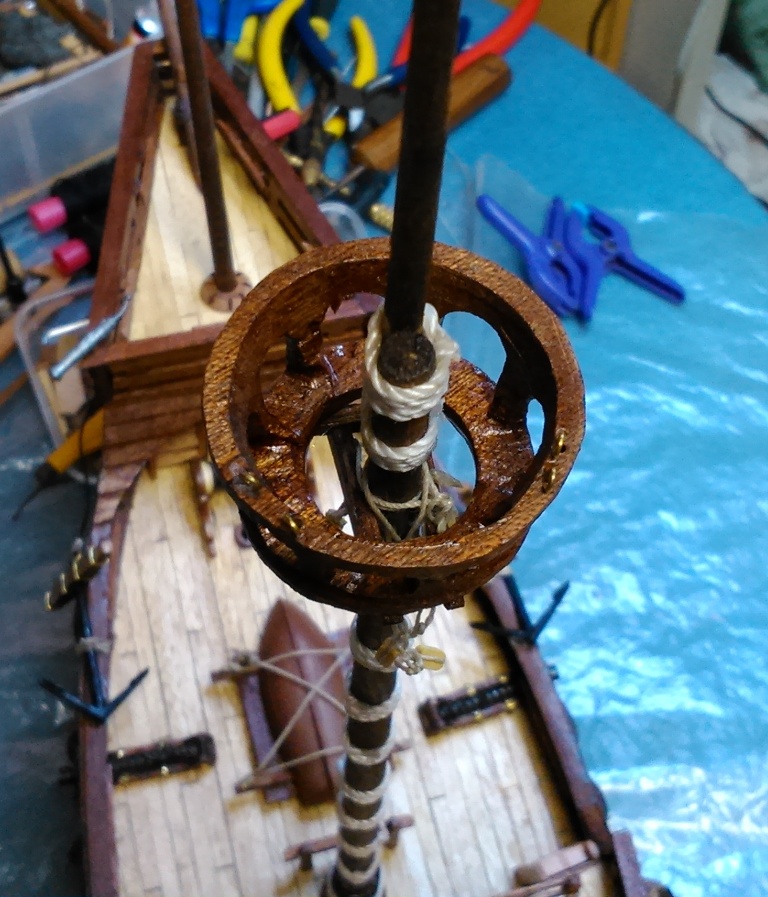

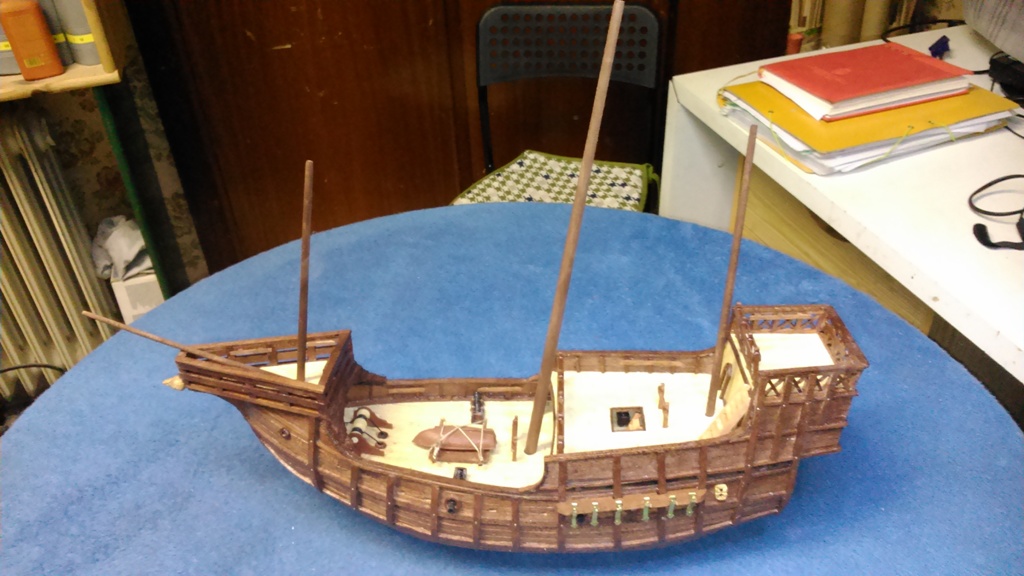

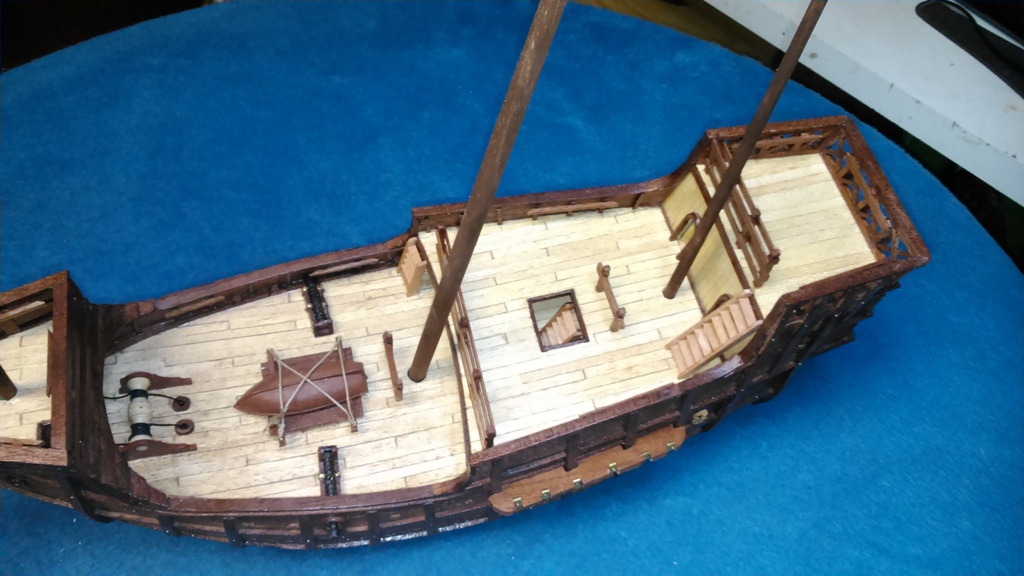

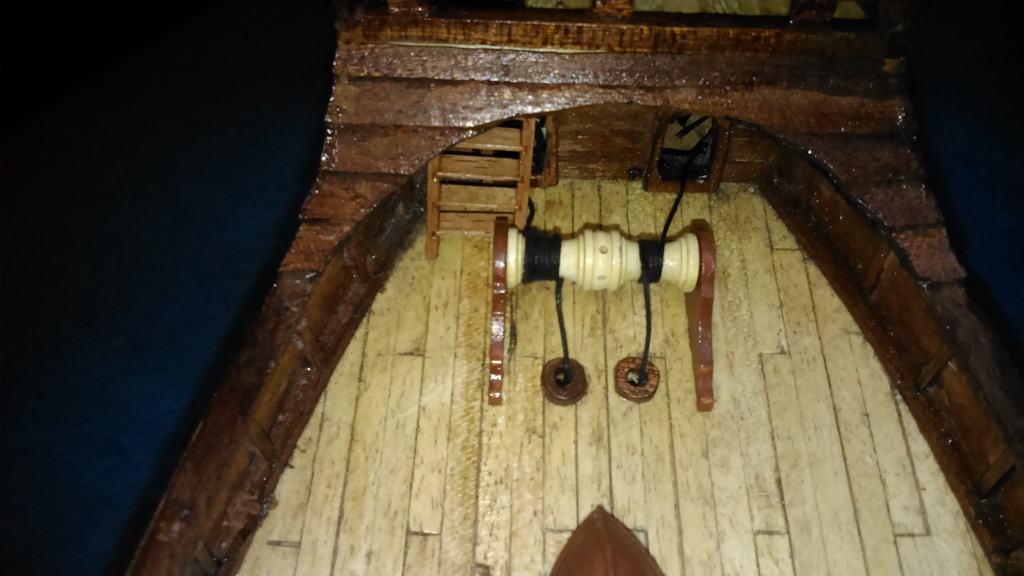

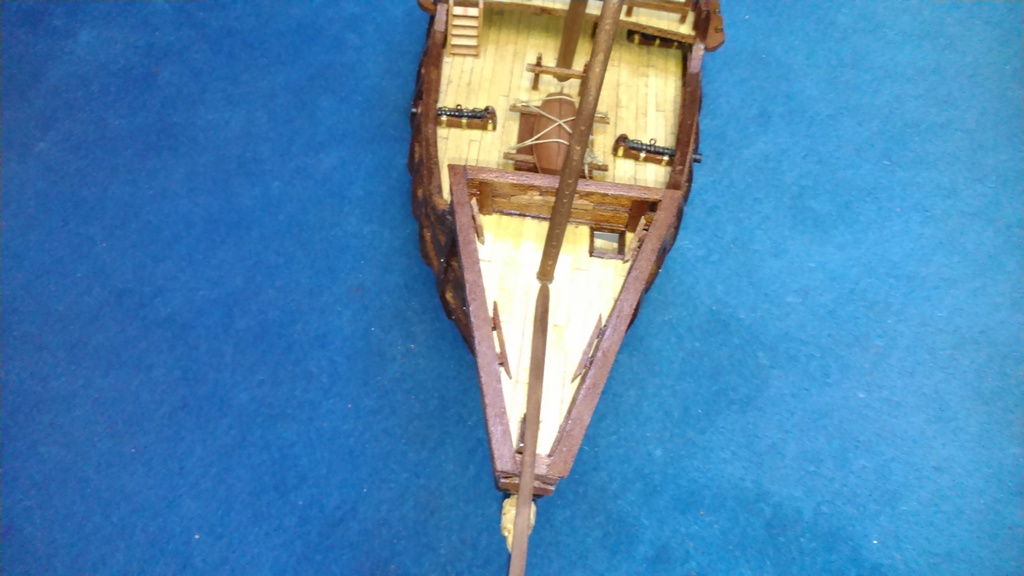

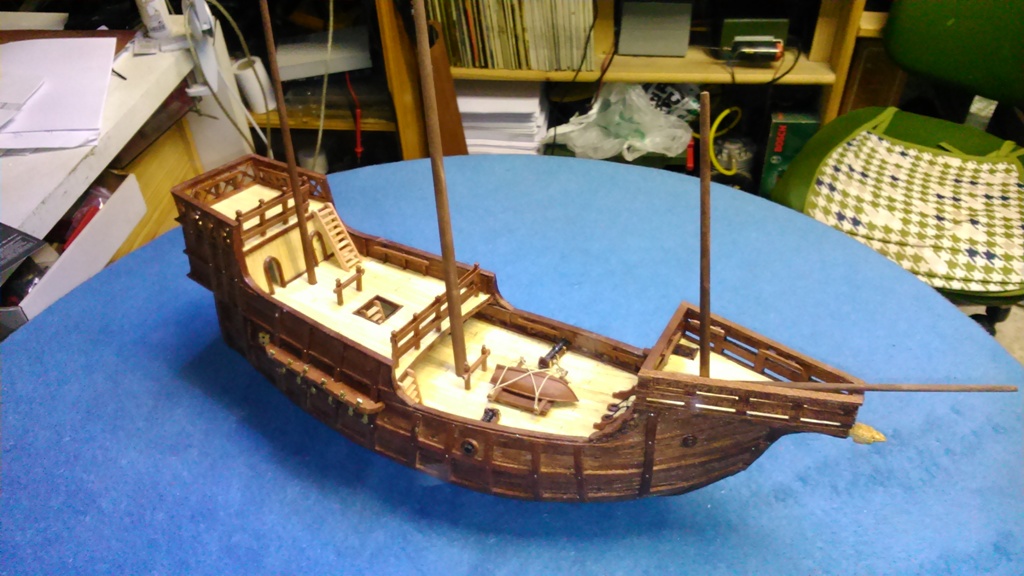

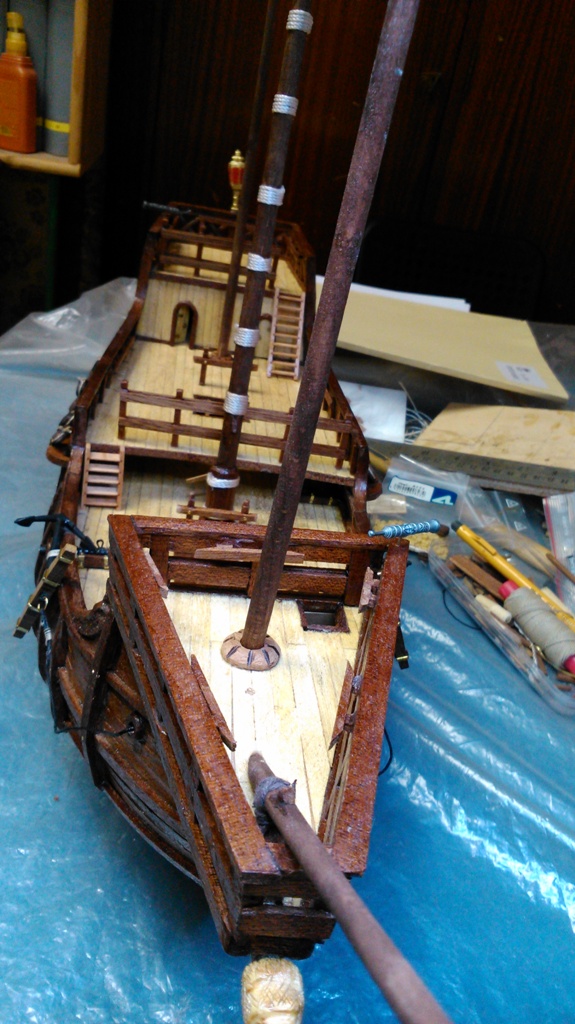

Aqui presento los mastiles y bauprés para ver el efecto que tienen. Acabo el cabrestante (pieza de amati) y algunos detalles.

[CarlosGonzalez]

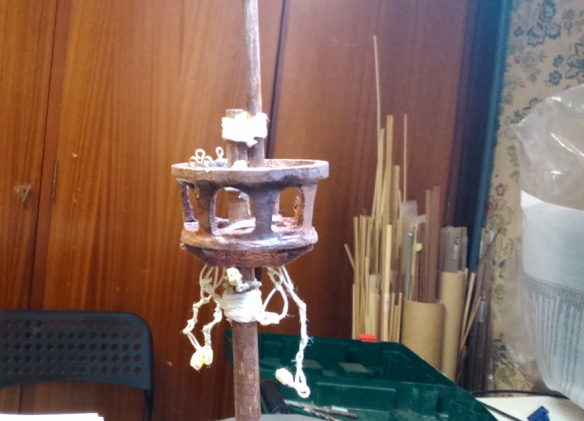

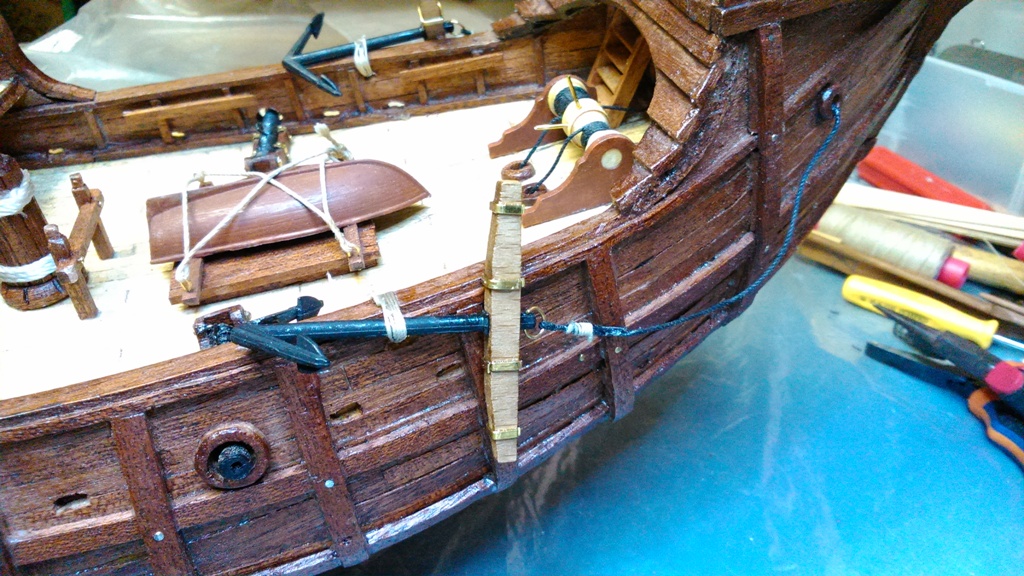

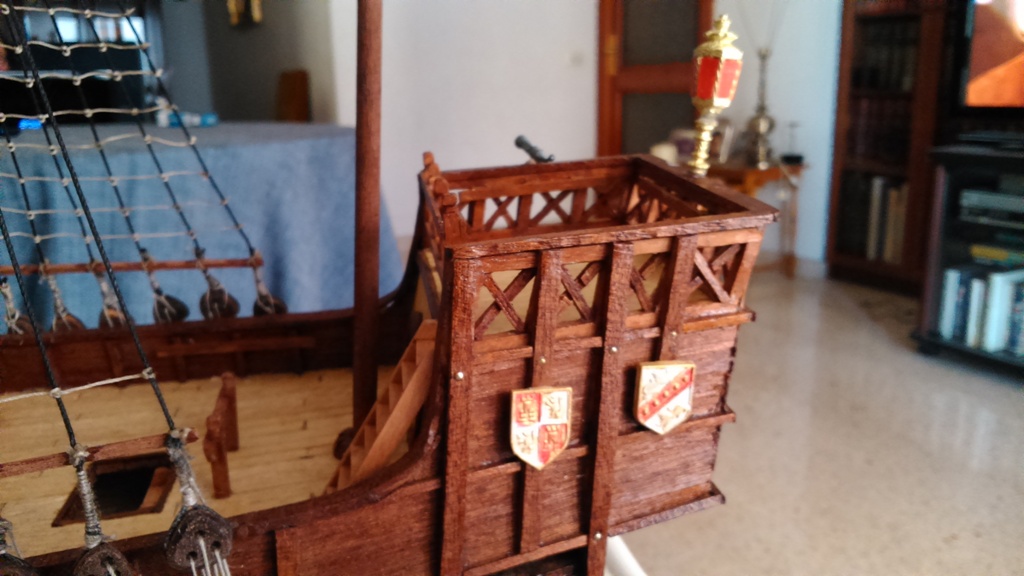

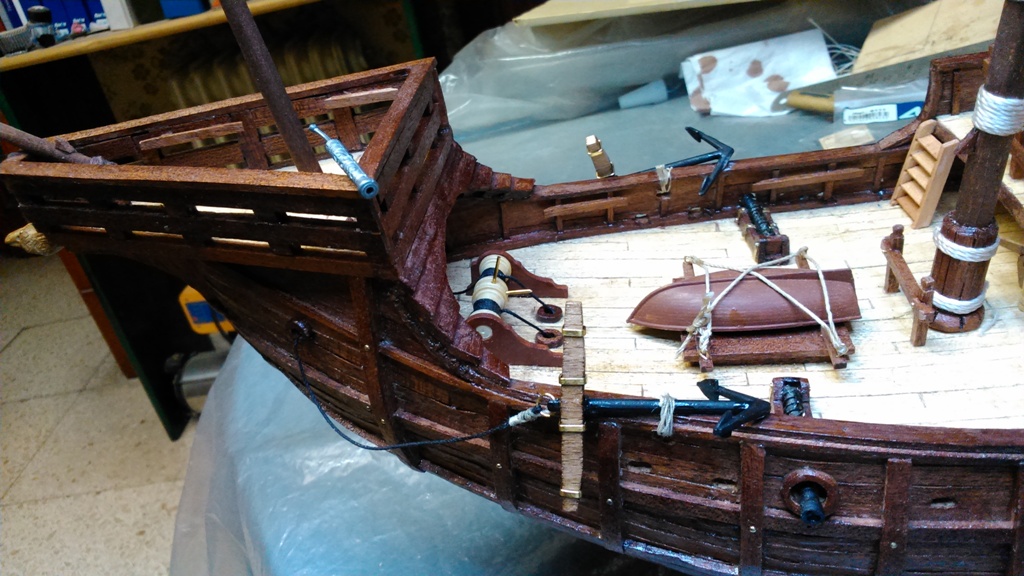

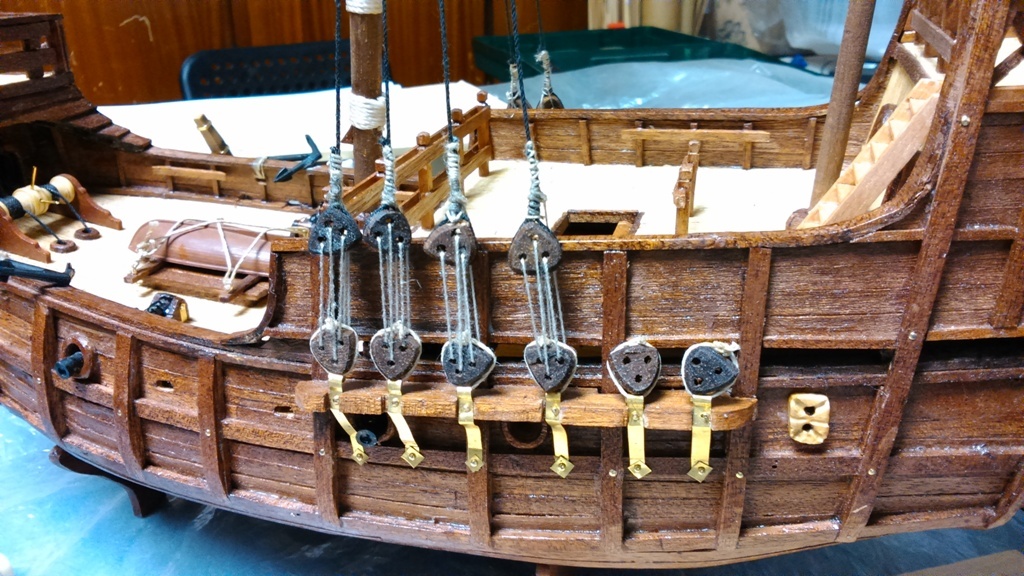

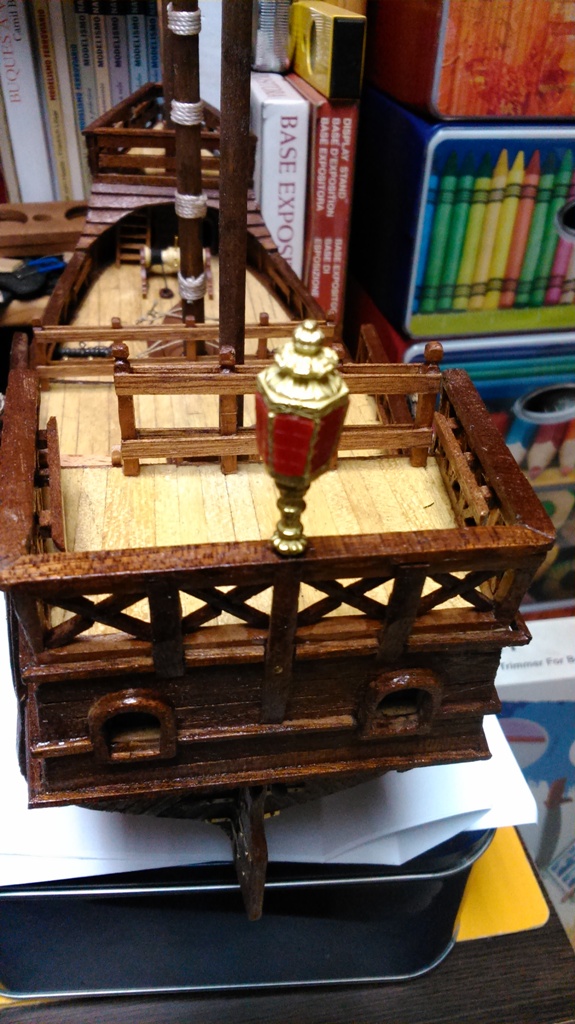

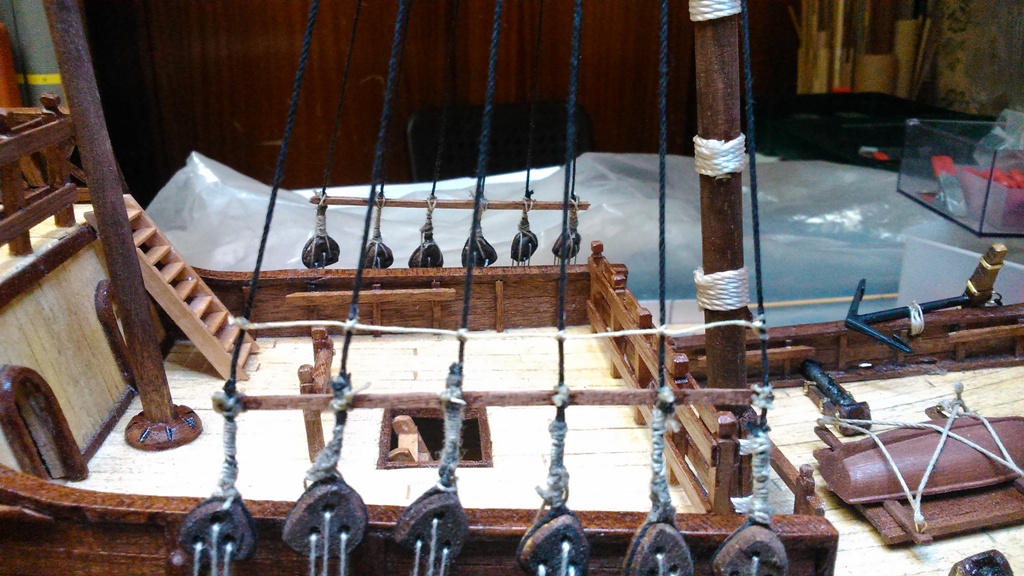

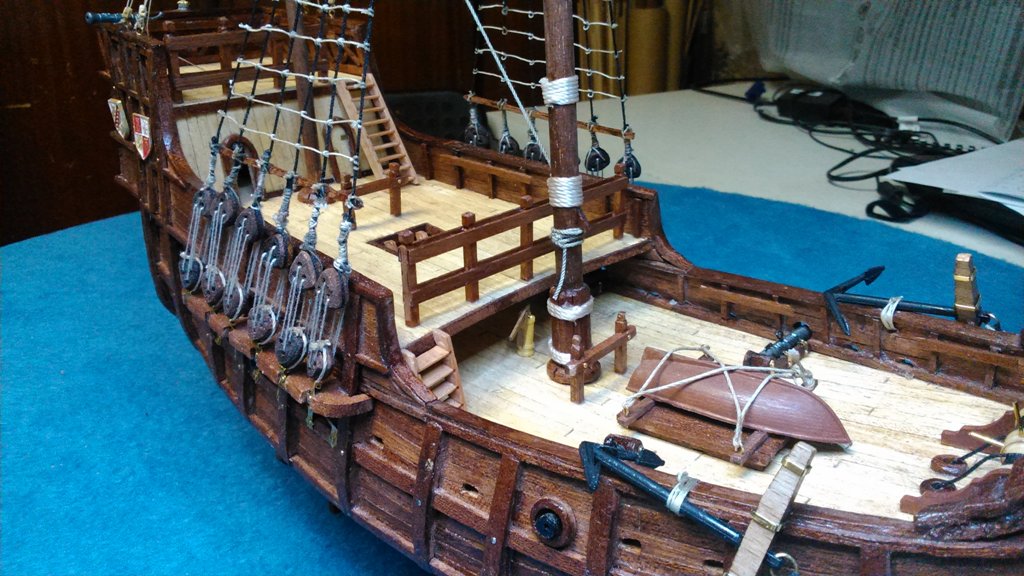

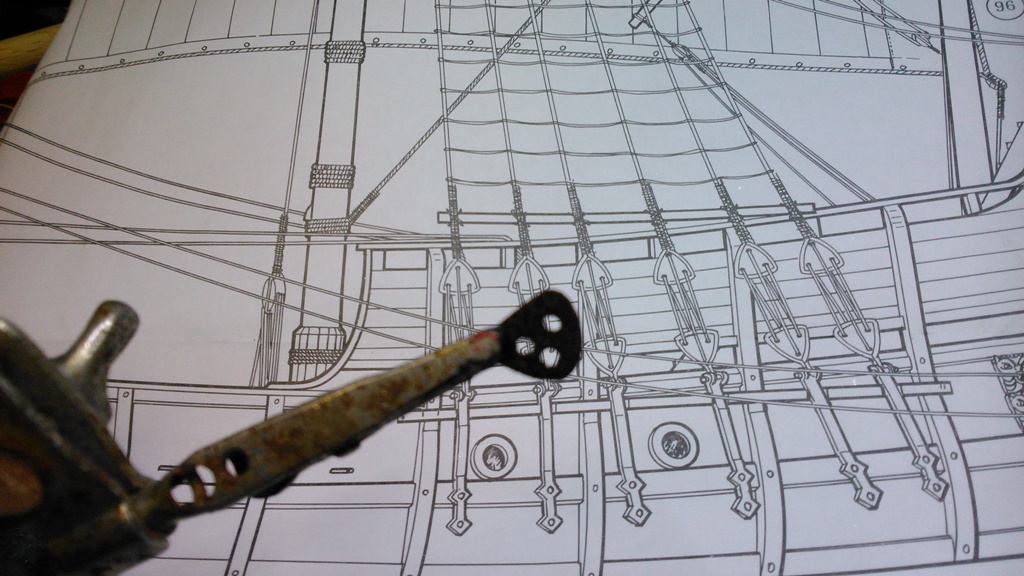

Los anclas, piezas de amati, las he montado y colocado en la nao Santa María sin mayor problema. Las vigotas una vez hechas las he teñido de nogal y luego con ayuda de unos trozos de "clips" cortados a la medida he ido poniendo las vigotas para que mas o menos queden a la misma altura. Tambien he montado y colocado el farol de popa (otra pieza de amati) y los falconetes que he aprovechado el lanzamiento de una colección de fasciculos que salió este pasado mes de septiembre y cuyos cañones han servido para falconetes en este modelo (y además a muy buen precio). La pieza superior del palo mayor la he realizado con dos trozos de madera de sapeli de 1 cm de grosor, taladrado, pegado y lijado.

[CarlosGonzalez]

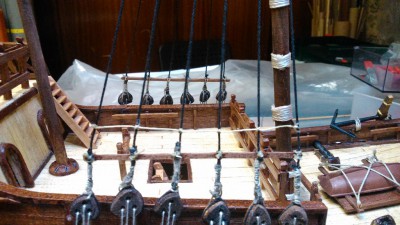

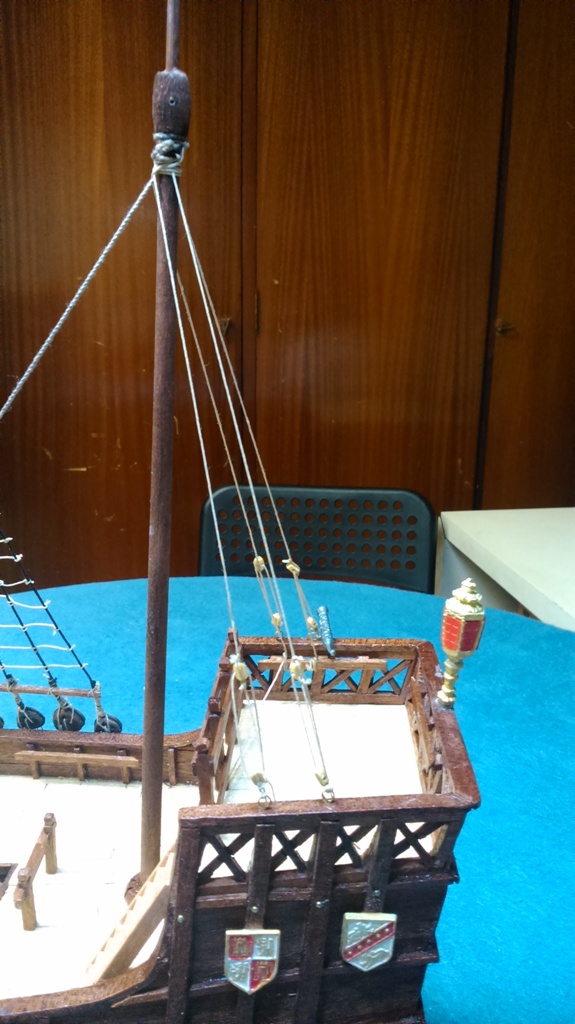

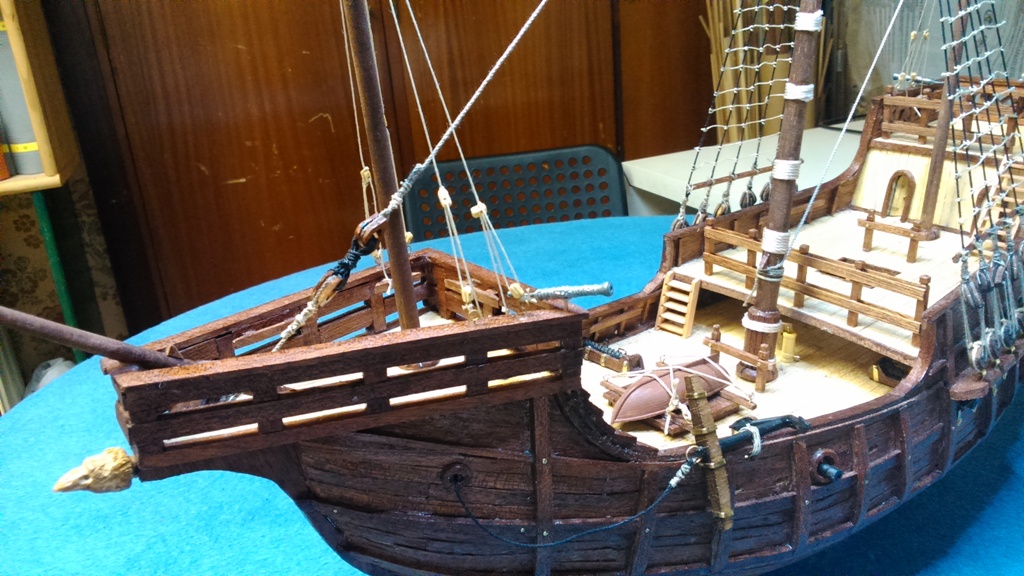

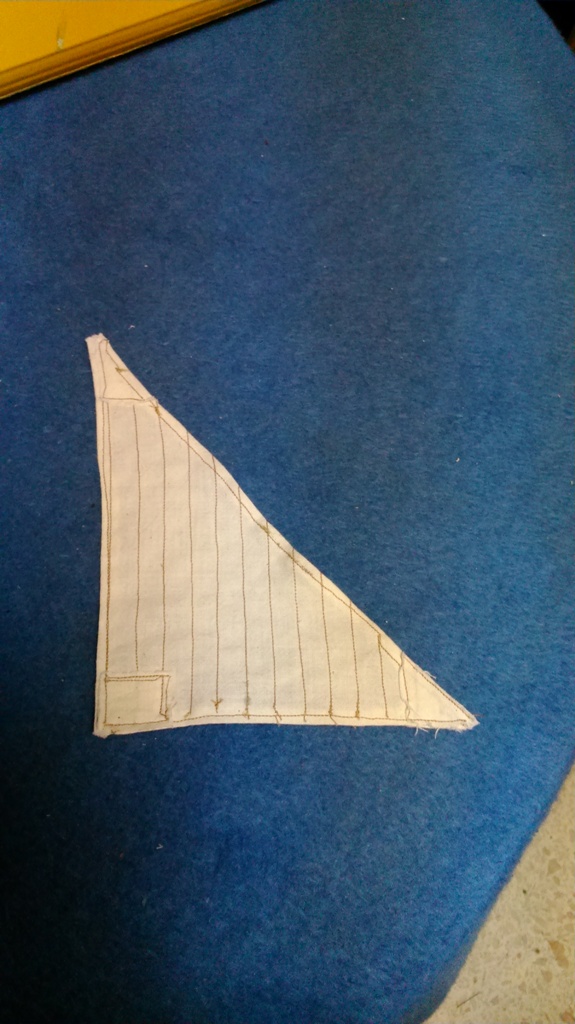

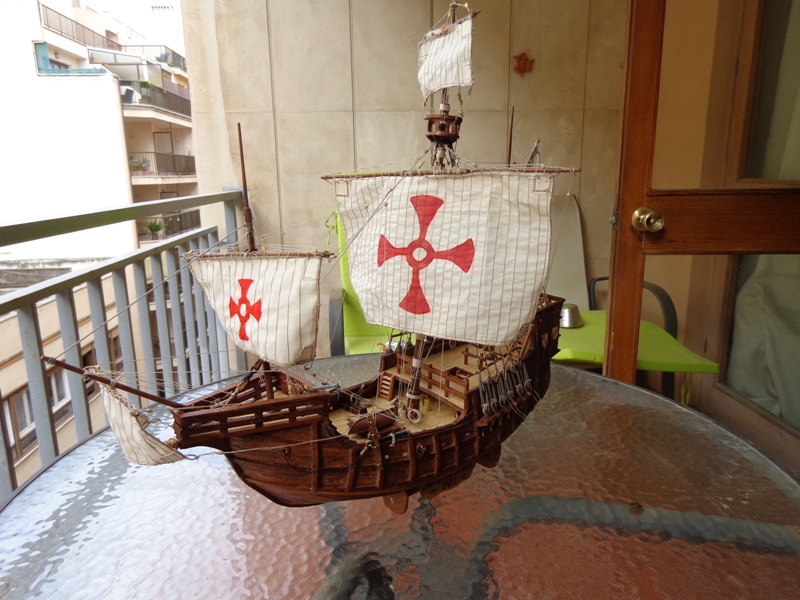

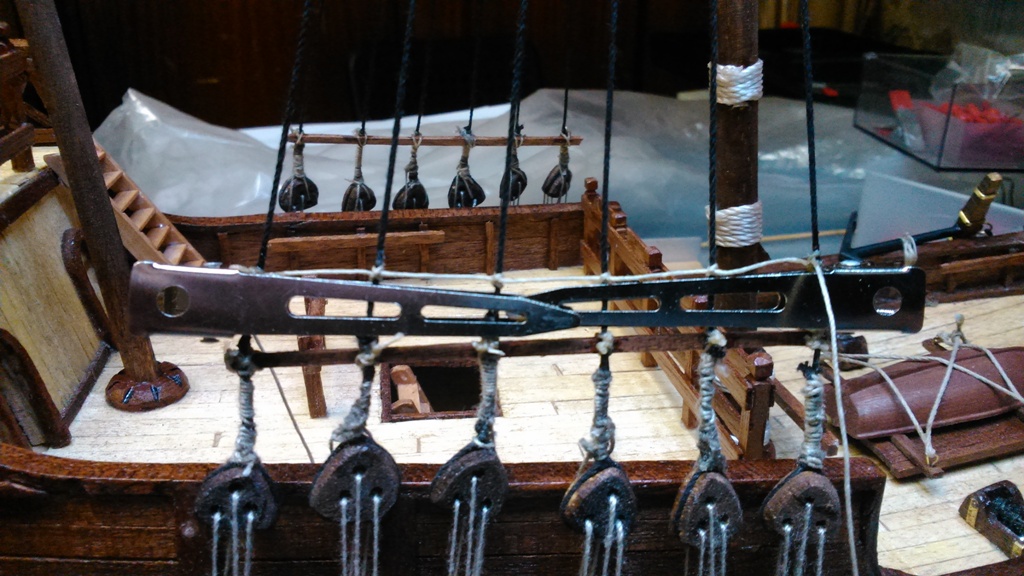

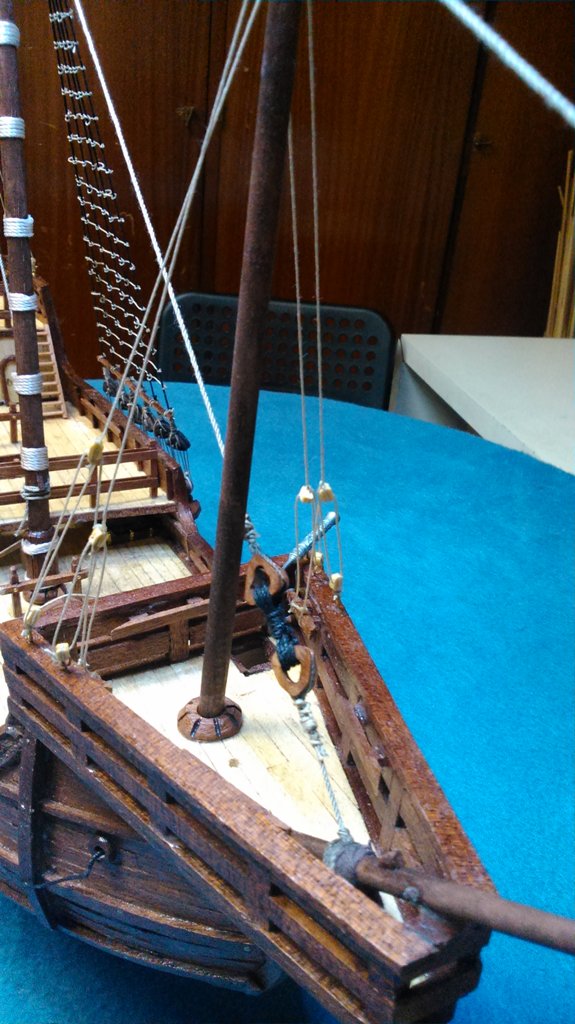

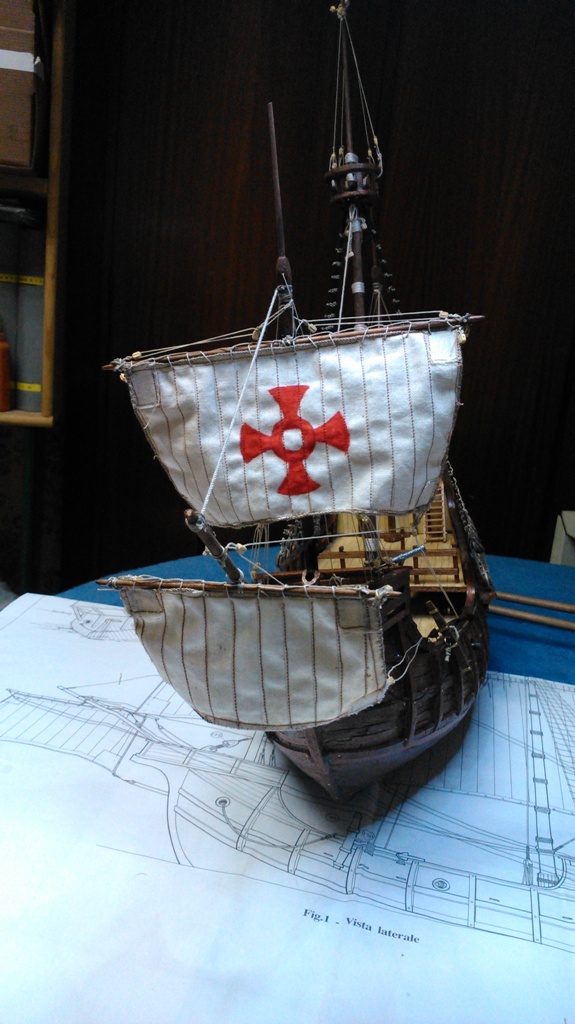

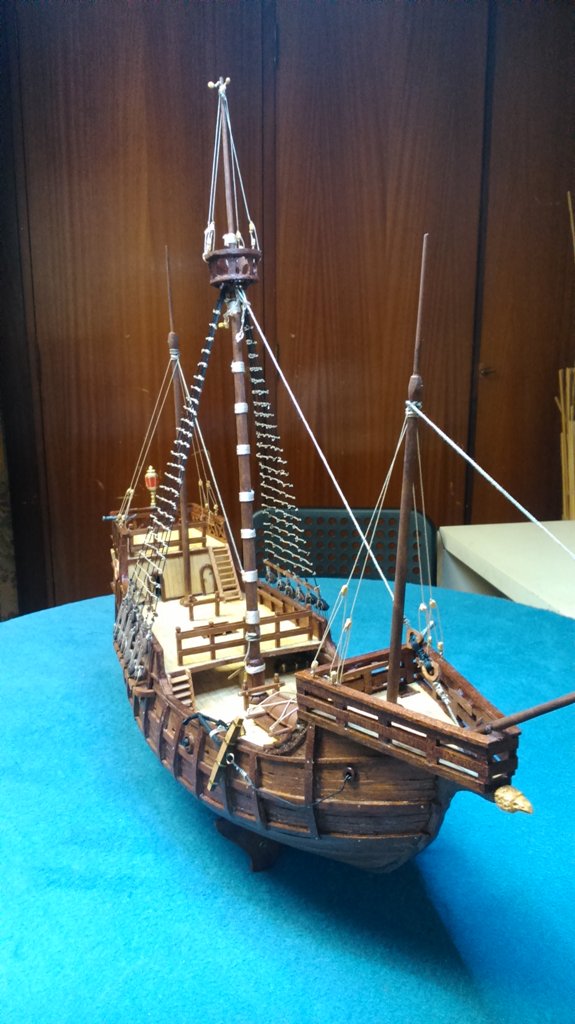

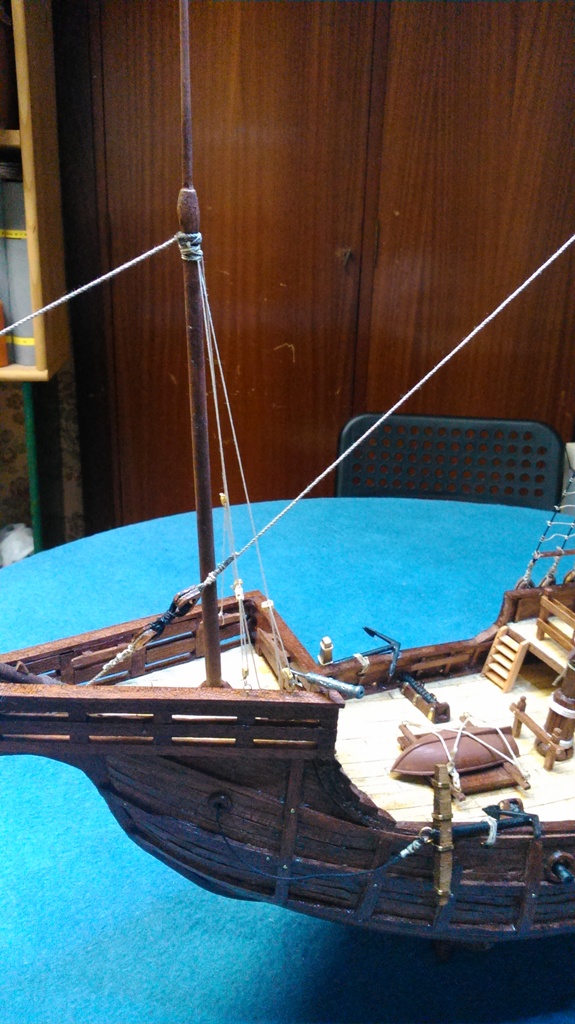

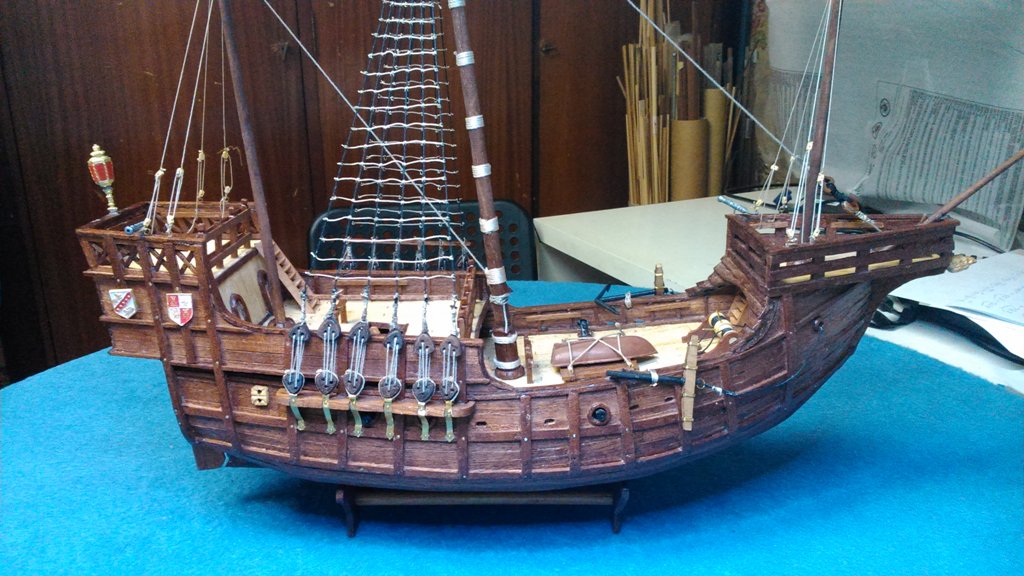

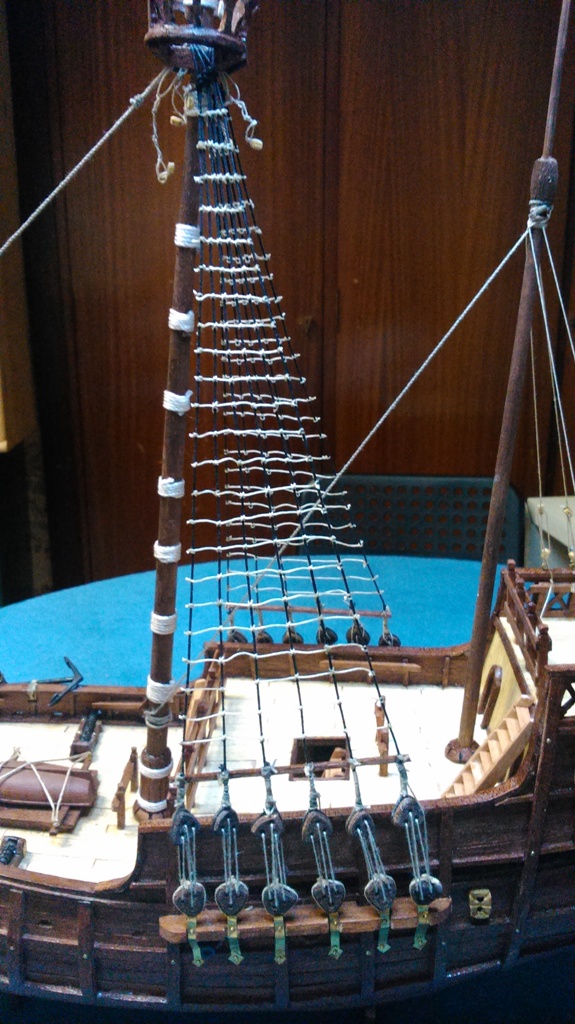

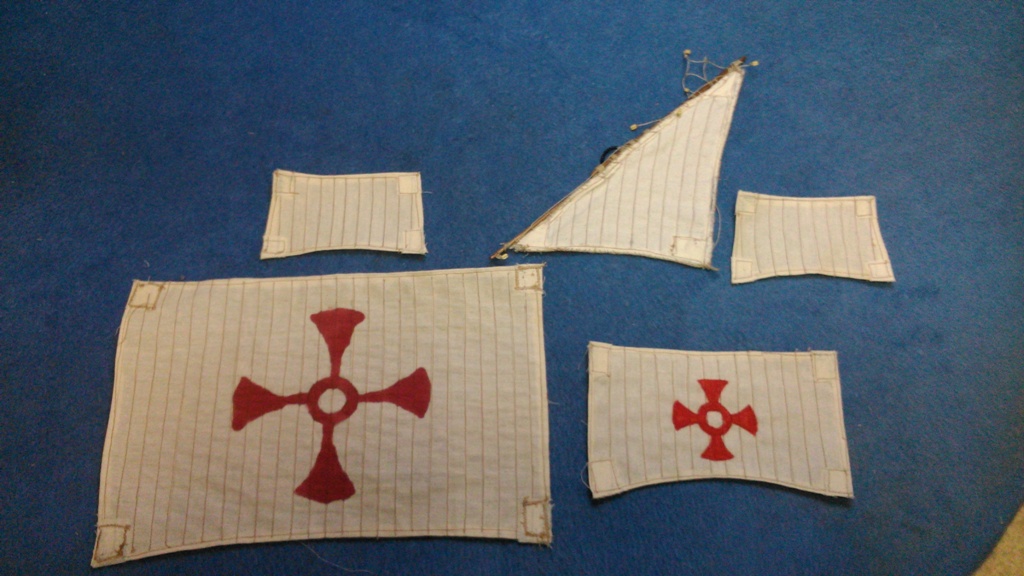

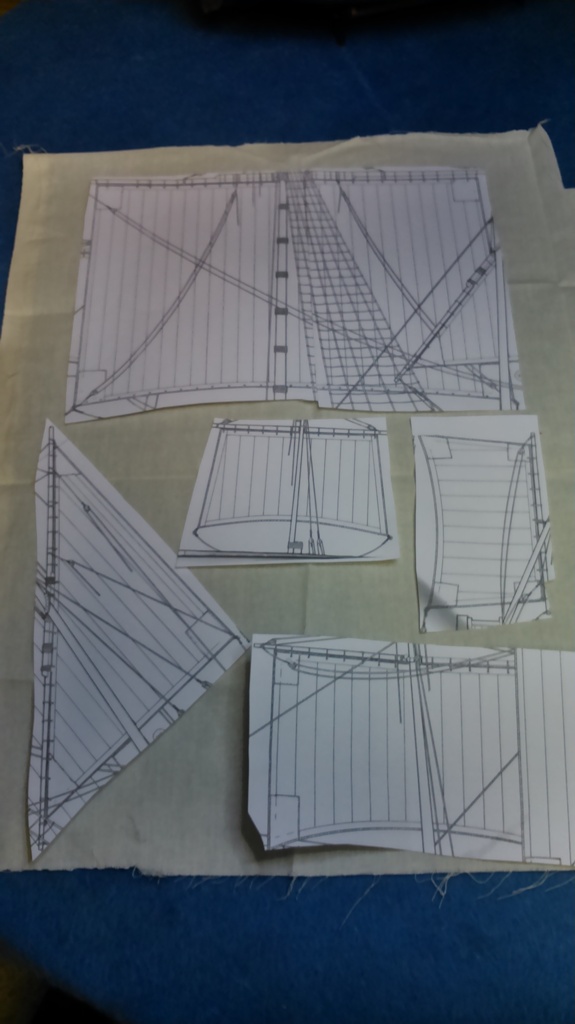

Aqui continuo con los flechastes, las velas, escudos (de amati y pintados a mano) y la maniobra de la nao.
