santa ana ayuda con planos

[manuel1975]

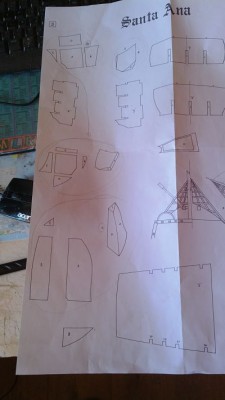

hola he comprado estos planos en model reyna y hay unas piezas que no entiendo como montarlas ni donde van las que señalo con lapiz haber si alguien me puede ayudar gracias
PLANO 2
Cuadernas, quilla y piezas de refuerzo de la estructura interna.
En las cuadernas 1 y 2 se ven los huecos por los que pasará luego el palo de trinquete, así mismo estas dos cuadernas llevan un gran encache en el que se colocará la pieza G que hará las veces de cotradora en la construcción; las cuadernas, quilla y piezas de refuerzo se harán en contrachapado de 5 m/m, a excepción de la pieza G que será de 10 m/m.
Las 19 cuadernas se cortaran por la línea a, b, para colocar las dos piezas de refuerzo; en la mitad superior de la cuaderna se encajaran verticalmente la dos piezas de refuerzo B y la horizontal C; en la mitad inferior de cada cuaderna se colocará verticalmente la quilla 1 y la pieza horizontal D, una vez que se encajen se pasa a encolar las dos partes por separado cuidando el paralelismo de las cuadernas apoyándolas en lugar completamente liso.
Una vez secas por separado, se pegan encolando las piezas C y D y una vez secas se tendrá la estructura firme y lista para el siguiente paso; se colocará y encolará la pieza G en las dos primeras cuadernas, se colocaran los tacos de refuerzo C y D (del plano 3) en la popa y en la proa, y a derecha e izquierda de la quilla, con las curvas que nos den estos tacos cortaremos a las cuadernas que lo necesiten el ángulo correspondiente para después colocar el forro sin ninguna dificultad.
PLANO 3
Comprende las piezas de popa, proa y las plantillas de las cubiertas.
Tomamos las piezas X e Y, y las encajaremos verticalmente en la cuaderna Nº 19 que nos dará la estructura vertical del espejo de popa, en los encajes de estas colocaremos las piezas 1,2,3,4 de las distintas cubiertas de la balconada; una vez encoladas todas estas piezas se dejará hasta haber acabado de forrar el casco. Las piezas X,U,S,E forman las cubiertas, que encolaremos sobre los huecos correspondientes de las cuadernas, y que nos darán la base necesaria para forrar con listones las cubiertas; la pieza A es el hueco donde se colocará el enjaretado del bauprés; a figura Z es el beque con una de las curvas que los forman, y que van del mascarón al costado del buque, las cuatro son paralelas, con la diferencia de que tres no sobresalen del tajamar y son más cortas; una vez acabado el forro se colocará la pieza W en la popa, después de haber colocado las paredes del fondo así como las ventanas del interior; sobre esta pieza se colocará las columnas imitando la barandilla, estas deben de ser cuadradas

[Tuxmen]

Yo he comprado estos planos de Reyna y son una auténtica pesadilla para montar el Santa Ana. Te piden introducir en las cuadernas unos soportes que son imposible de encajar. Mi solución ha sido hacer los dos encajes y cortarlos, colocarlos en diagonal en las cuadernas centrales, las que llevan una muesca en forma de U y listo. La Popa es otro desastre pues va inclinada verticalmente la hice con chapa de 5 mm, craso error pero así se queda. El espejo de Popa lo he echo con lámina de 0,6 mm ya que de 3 mm es imposible de colocar y respecto a la situación y colocación de la maniobra habrá que valerse del plano principal y recurrir a la experiencia sobre donde van los amarres.
En fin, un plano muy mal echo, sin medidas y que debemos improvisar mucho, respecto a esas marcadas por ti, a mi no me sirven para nada, pues para nada sirven amigo.
Saludos.
