Sección central de un navío del siglo XVIII

[brekin]

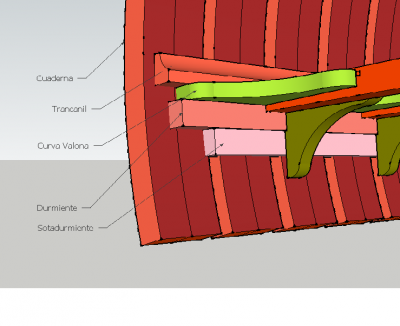

Hola a todos, las curvas valonas u horizontales se fijan por un lado al lateral del bao y por el otro al costado del buque, ¿que grosor tienen estas curvas? ¿van entre el durmiente y el trancanil, tocando por tanto las cuadernas?. ¿Sería como en el dibujo?.
Un saludo y muchas gracias

[Cayetano]

Yo creo que como en otras muchas cosas no hay una respuesta única y depende del tipo de barco, la época, la escuela constructiva, si es en los baos vacíos o en alguna de las cubiertas, etc.

[brekin]

Perdón por no haber especificado un poco más, estoy haciendo una sección central pero no es de ningún barco especifico, es más, es un botellero para la cocina. Lo hago para practicar tratando que sea lo más parecido a un barco y no sé como poner esas piezas.Lo estoy haciendo con dos cubiertas y sollado.
Un saludo

[Leopoldofran]

Yo creo que si lo pones como en tu dibujo y no es de un modelo específico está perfectamente.
Saludos

[brekin]

Muchas gracias Leopoldofran, así lo haré.
Por cierto otra duda que tengo es respecto a las latas que van por encima de los barrotines. Estas van, si no me equivoco, desde las curvas valonas hasta las cuerdas. En las curvas valonas van endentadas, ¿pero como van en las cuerdas?. ¿También endentadas?

[Cayetano]

Muchas gracias Leopoldofran, así lo haré.
Por cierto otra duda que tengo es respecto a las latas que van por encima de los barrotines. Estas van, si no me equivoco, desde las curvas valonas hasta las cuerdas. En las curvas valonas van endentadas, ¿pero como van en las cuerdas?. ¿También endentadas?

Me parece que sí. Estas piezas de soporte de las cubiertas todas van endentadas.

[brekin]

Buenos dias Isidro, según comentas
"respecto a nomenclatura añadir que lo que tienen entre baos, perpendiculares a estos se llamarian esloras ( menor espesor que los baos), y los largueros paralelos a los baos barrotines ( menor espesor que las esloras) .

todos tienen encajes encastrados, todos su cara superior a la miama altura. pero nada de cola de milano, salvo los baos. el resto encajes en caja. olvidate de los franceses


el sistema a la francesa tiene otra estructura y encaje ( latas y barrotines), ojo. no hay que mezclar, pues un barrotin frances es como una eslora inglesa. ( que lio) y un barrotin a la inglesa es como una lata francesa pero muy muy estrecha.. "
(Perdón pero no sé como se copia el texto de un mensaje anterior y lo e hecho con copiar y pegar)

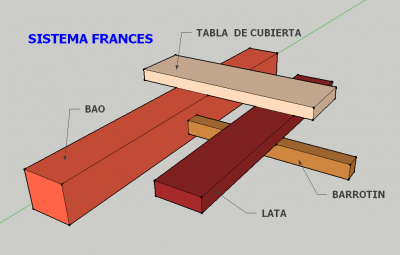

sería como en los siguientes dibujos ¿Correcto?

[brekin]

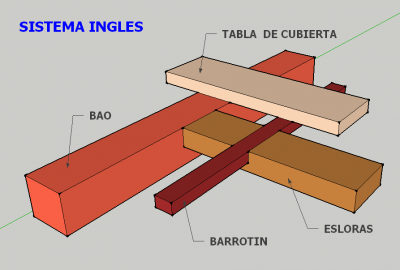

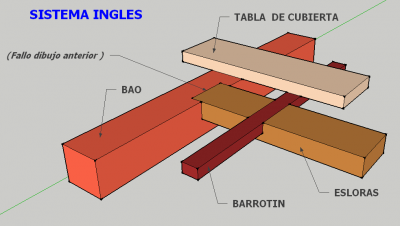

Perdón me he equivocado en el dibujo del sistema inglés, no he dibujado el encastre de la eslora en el bao

[Cayetano]

Perdón me he equivocado en el dibujo del sistema inglés, no he dibujado el encastre de la eslora en el bao

En general me parece que la eslora no termina en el bao sino que es un refuerzo longitudinal que pasa por encima de todos ellos endentando en los mismos.
Además, la cara superior de la eslora puede sobresalir del bao al menos lo suficiente para que quede nivelada con las tablas de la cubierta, e incluso un poquito más alta.
He dicho "en general" porque no sé si es así para el sistema y época concreta que se quiere representar.

[brekin]

Bien, pongamos que es un barco de la época del San Genaro, como el del MNM, puesto que lo que llevo echo es lo que más se asemeja.No tiene que ser una replica exacta, puesto que es un botellero para la cocina o bodega de un amigo, mientras sale algo tipo monografia francesa pero en español.Tampoco quiero hacerlo de cualquier manera con una mezcla de muchos estilos que no haya por donde cogerlo.
Un saludo y gracias

[Cayetano]

En general me parece que la eslora no termina en el bao sino que es un refuerzo longitudinal que pasa por encima de todos ellos endentando en los mismos.
Además, la cara superior de la eslora puede sobresalir del bao al menos lo suficiente para que quede nivelada con las tablas de la cubierta, e incluso un poquito más alta.
He dicho "en general" porque no sé si es así para el sistema y época concreta que se quiere representar.

eso es en el sistema frances, y español.

en el ingles la eslora es un madero corto que va entre baos.

todo esto es un cumulo de nombres de diverso significado según paises.

Tienes razón. Ya me he dado cuenta.
El problema es que "eslora" tiene los dos significados: el de cuerda y el de brazola, y yo sin detenerme a pensar más me quedé con el primero al leer el texto del dibujo señalando una brazola.
Efectivamente en el sistema inglés no se utilizan las cuerdas, cosa que se puede apreciar bien en el San Genaro.
Lamento haber enredado más que ayudado.

[brekin]

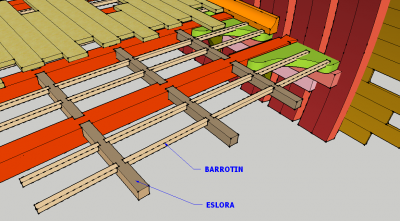

Buenos dias, entonces la estructura que sujeta la cubierta quedaría así. ¿Correcto?

La tablas más próxima al trancanil y la que hace el costado de las escotillas que van de popa a proa son las cuerdas, ¿estas no van endentadas a los baos?

[brekin]

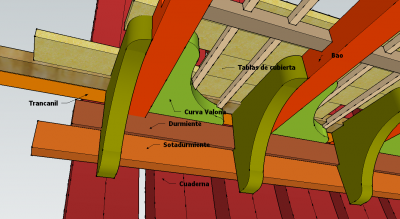

Pongo otra vista del dibujo don se ven las curvas de alto abajo o peralto, también se aprecia la tabla unida al trancanil (cuerda) que es más gruesa que las de cubierta y endenta en los baos. ¿Como lo veis?

[brekin]

Hola Isidro, los tablones de roble más gruesos que las otras tablas de pino que forman la cubierta a continuación del trancanil ¿Cuantos son ? dos, tres...
Estos tablones, como van enrasados por arriba con las tablas de cubierta y ser más gruesos que ellas hay que hacerles por abajo un rebaje para el bao pero también para los barrotines ¿Correcto?

[brekin]

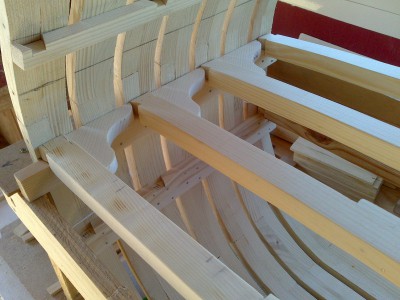

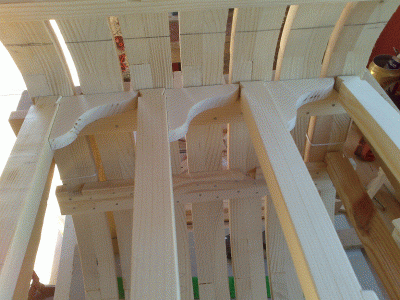

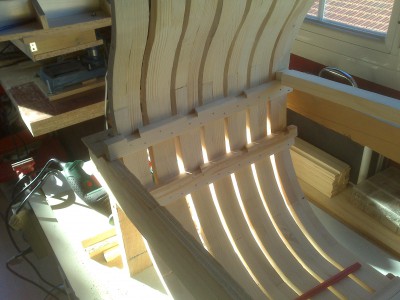

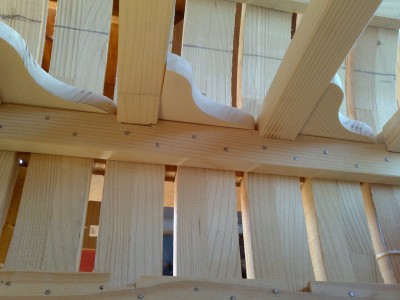

Por ahora esto es lo que llevo, esta semana me ha cundido poco
