Una parte del barco que siempre me da problemas son los herrajes del timón.
En este caso, en concreto, un kit del Wasa de Billing Boats, venían unas piezas de plástico que no fui capaz de adivinar cómo podían utilizarse.
Al final decidí hacerme los herrajes y me fui creando un útil que ¡me funcionó y todo!
Aqui lo pongo y cómo que no está muy pensado, supongo que lo podreis mejorar fácilmente.
Una forma de hacer herrajes del timón
Una forma de hacer herrajes del timón
- Adjuntos
-

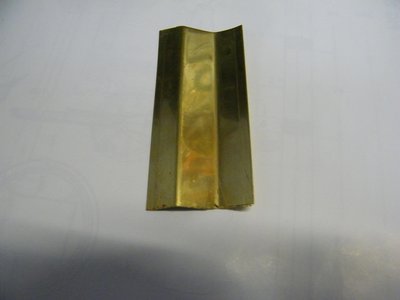

- Encontré un trozo de pletina de latón de los usados para suelos.
-

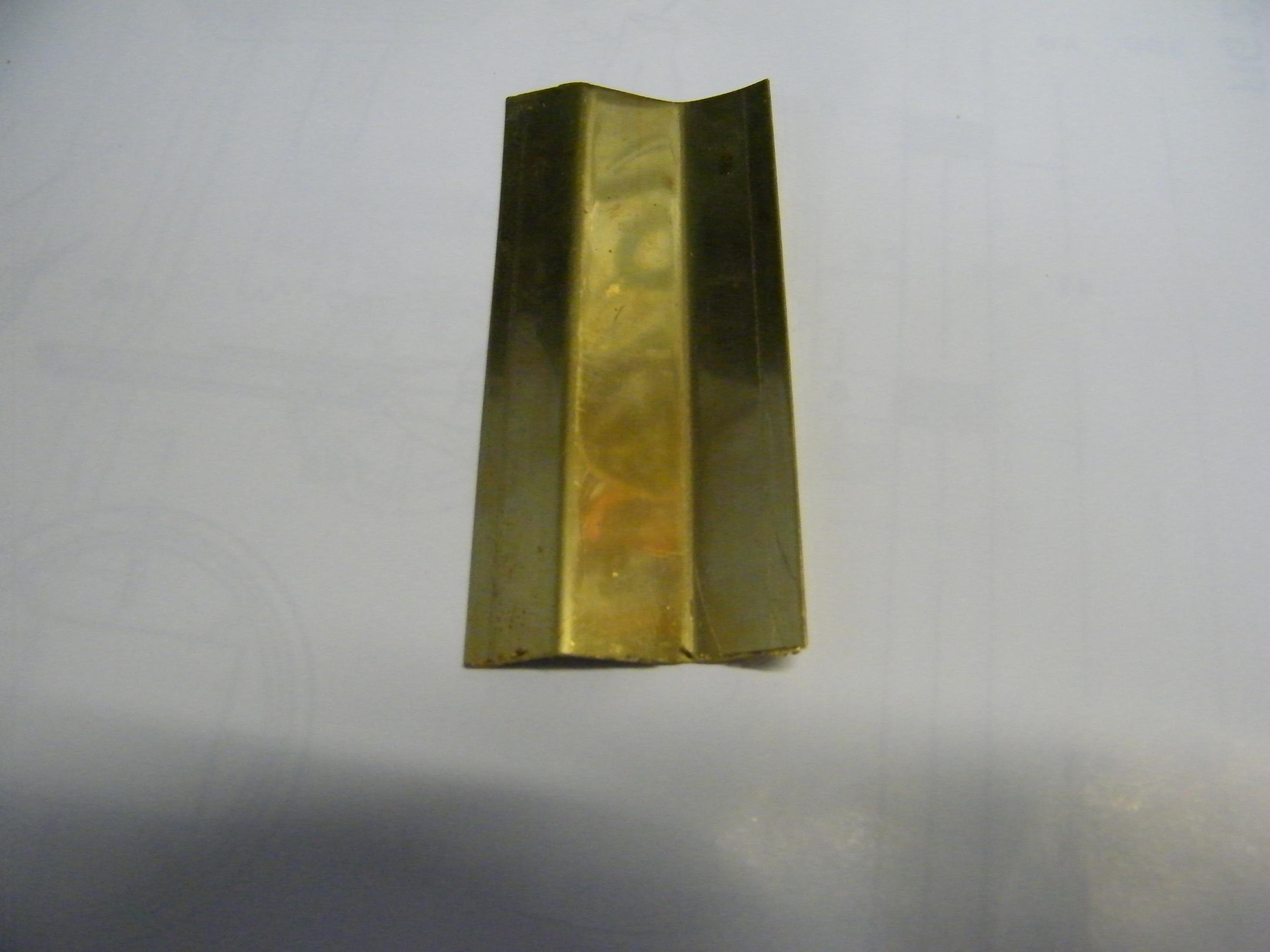

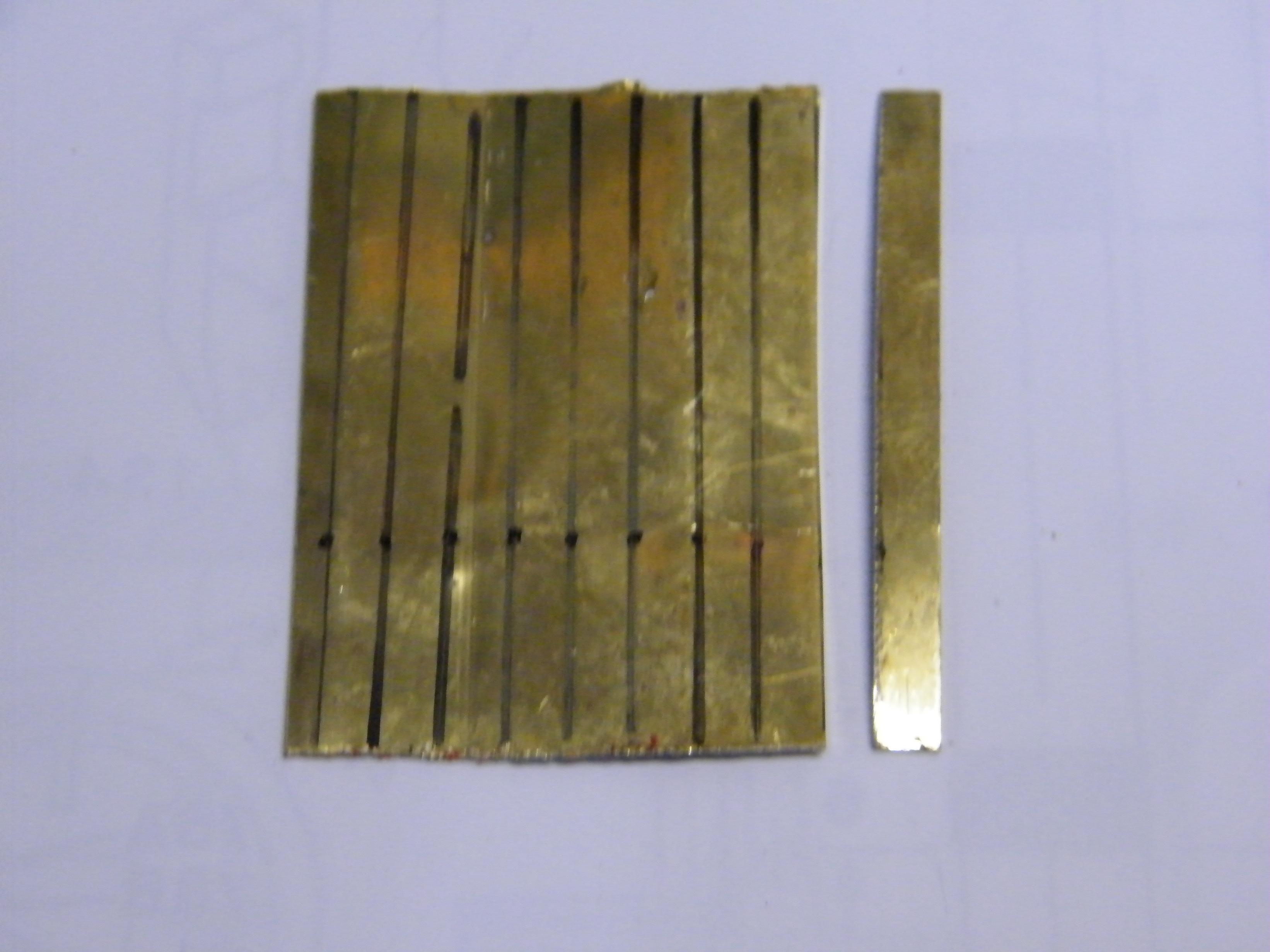

- Aplané la pieza y marqué las líneas para cortar.
-

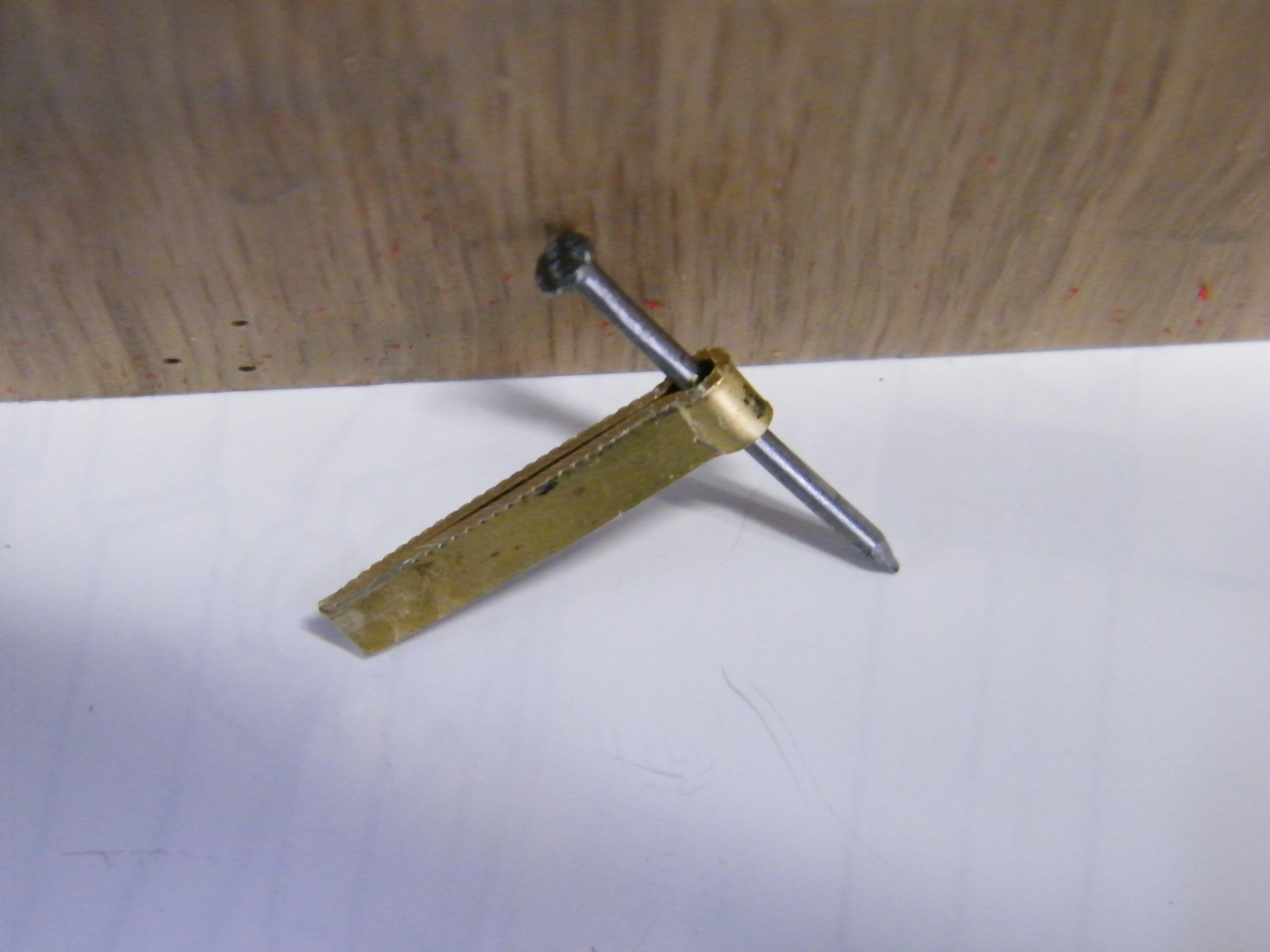

- Con la ayuda de un clavo, doblé la tira cortada dándole forma.
-

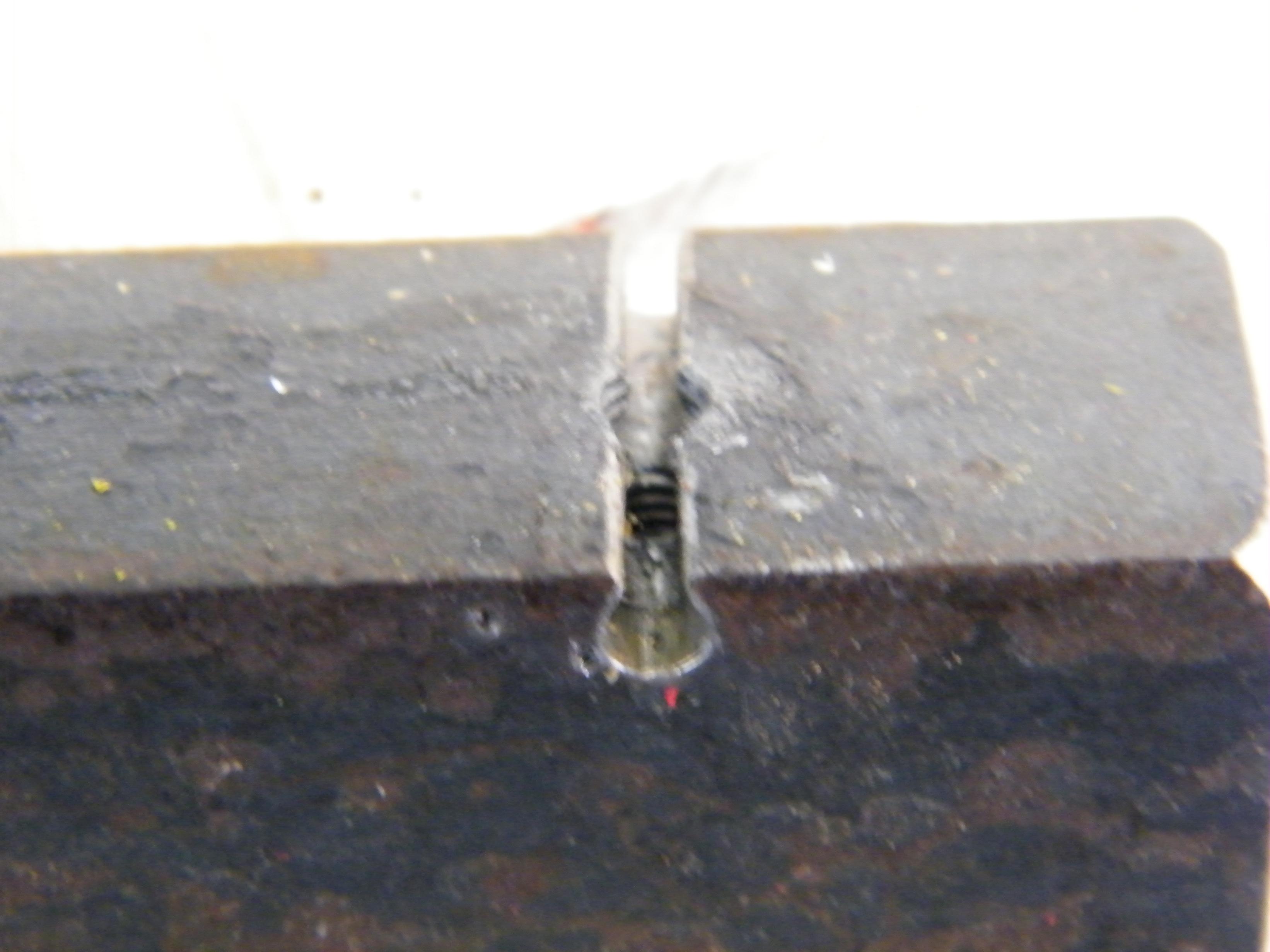

- A un trozo de hierro le hice un agujero pasante horizontal y otro vertical que rosqué.
-
- Después, con otros dos trozos de hierro, unidos con tornillos, hice otra pieza para hacer el doblado final.
-

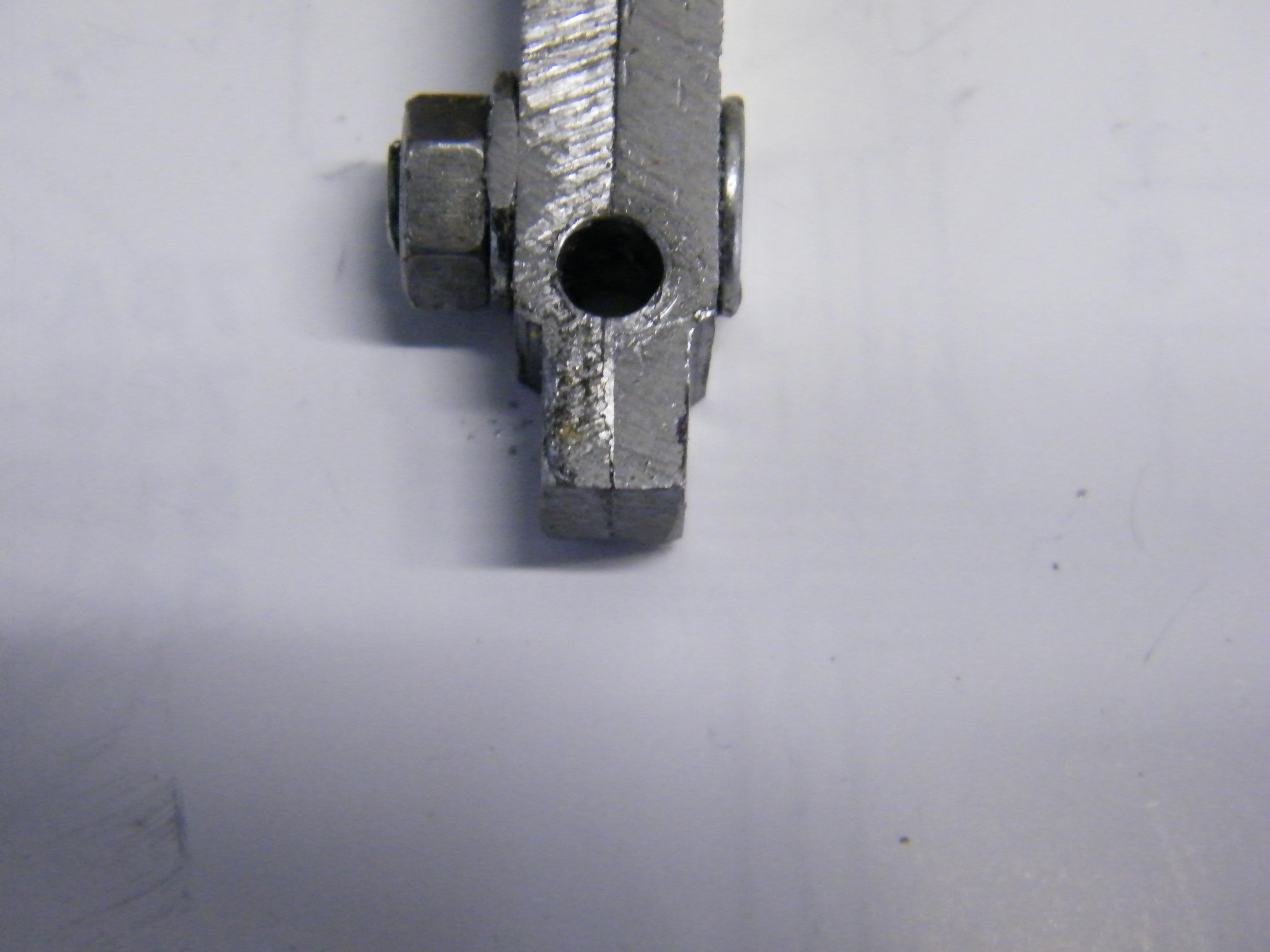

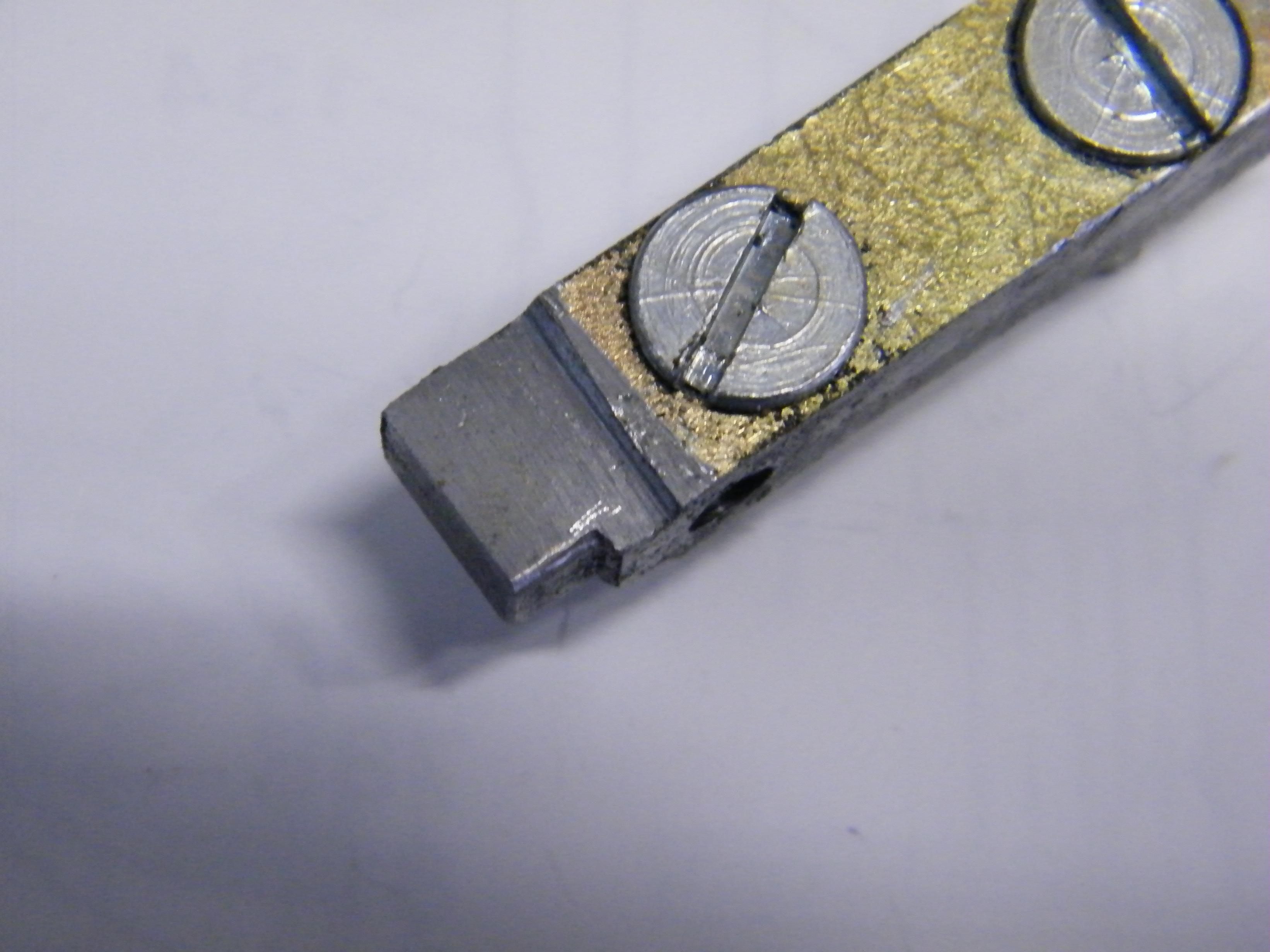

- La misma pieza; pero con un agujero para fijarla y limada, en su extremo, a la misma anchura del codaste.
-

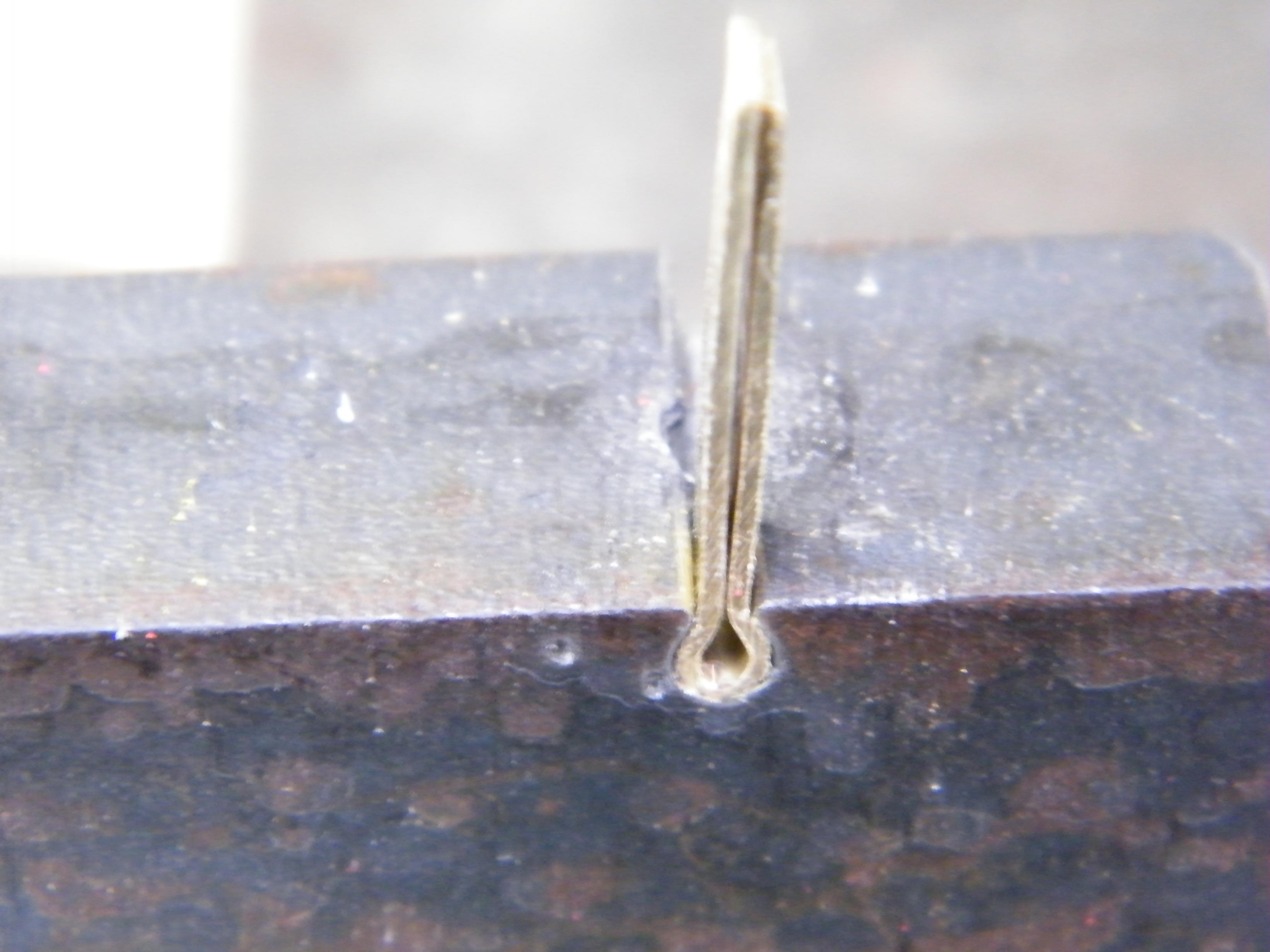

- El herraje colocado en el agujero pasante.
-

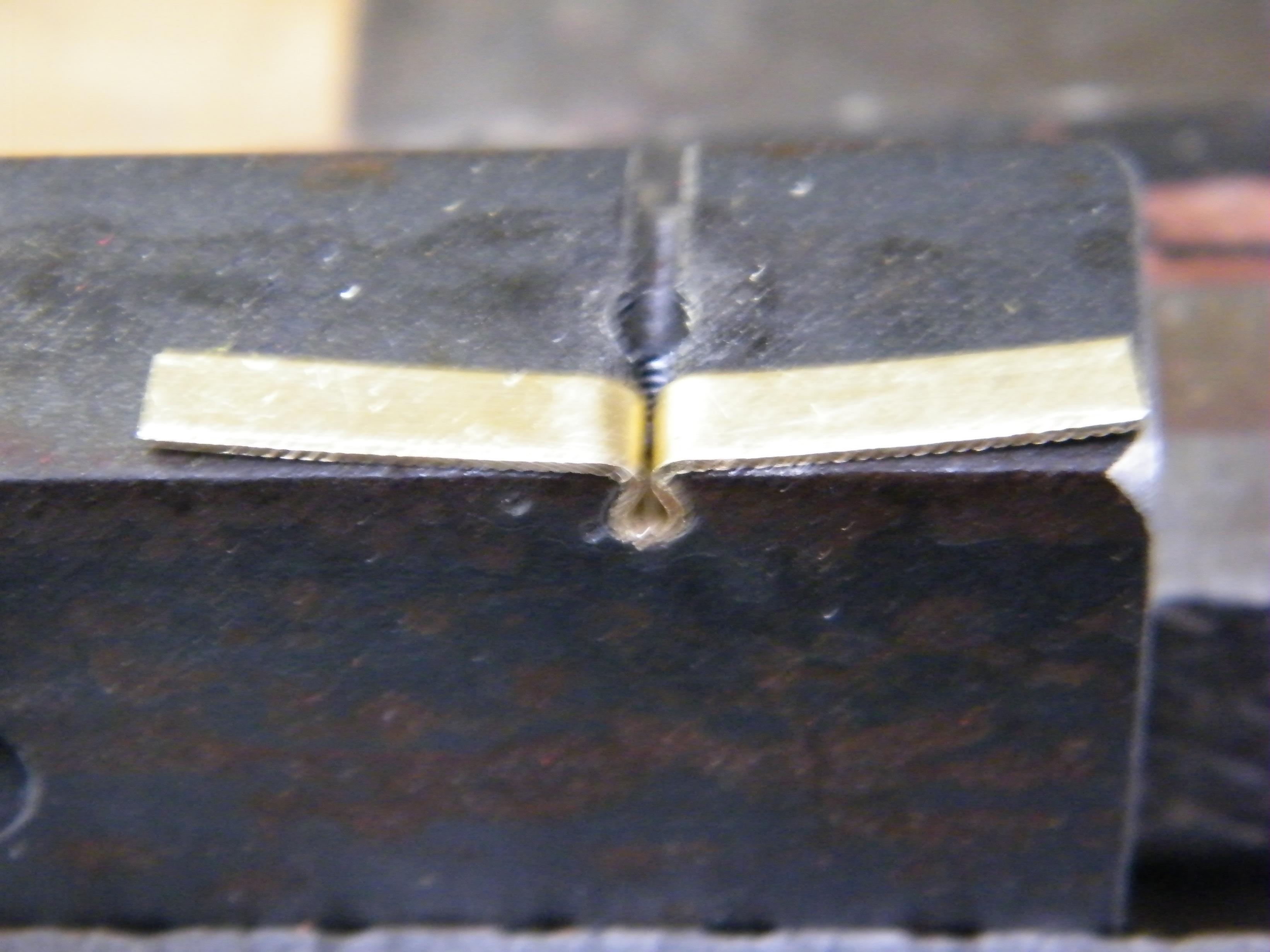

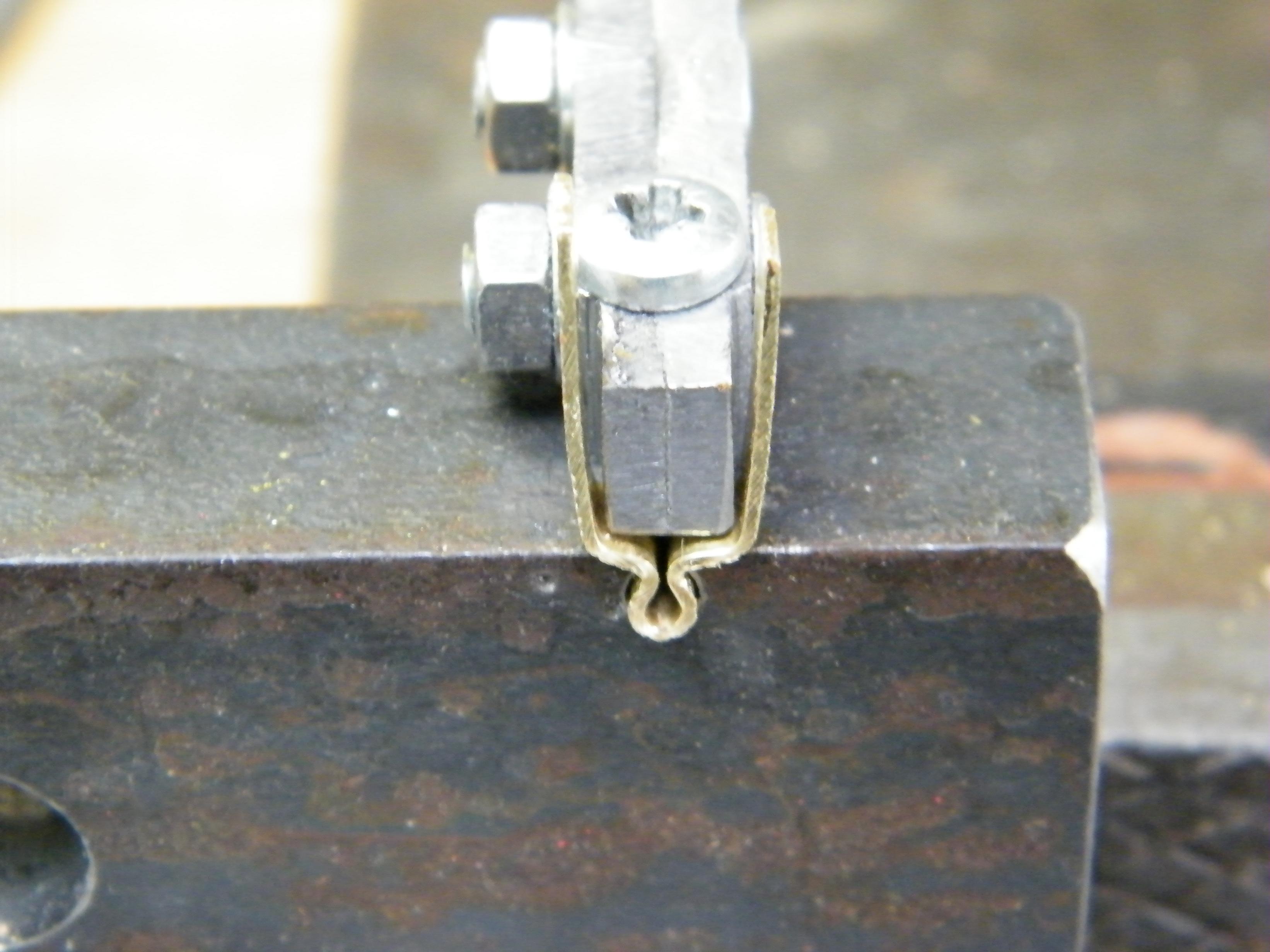

- Abrimos el herraje, como las alas de una mariposa.
-

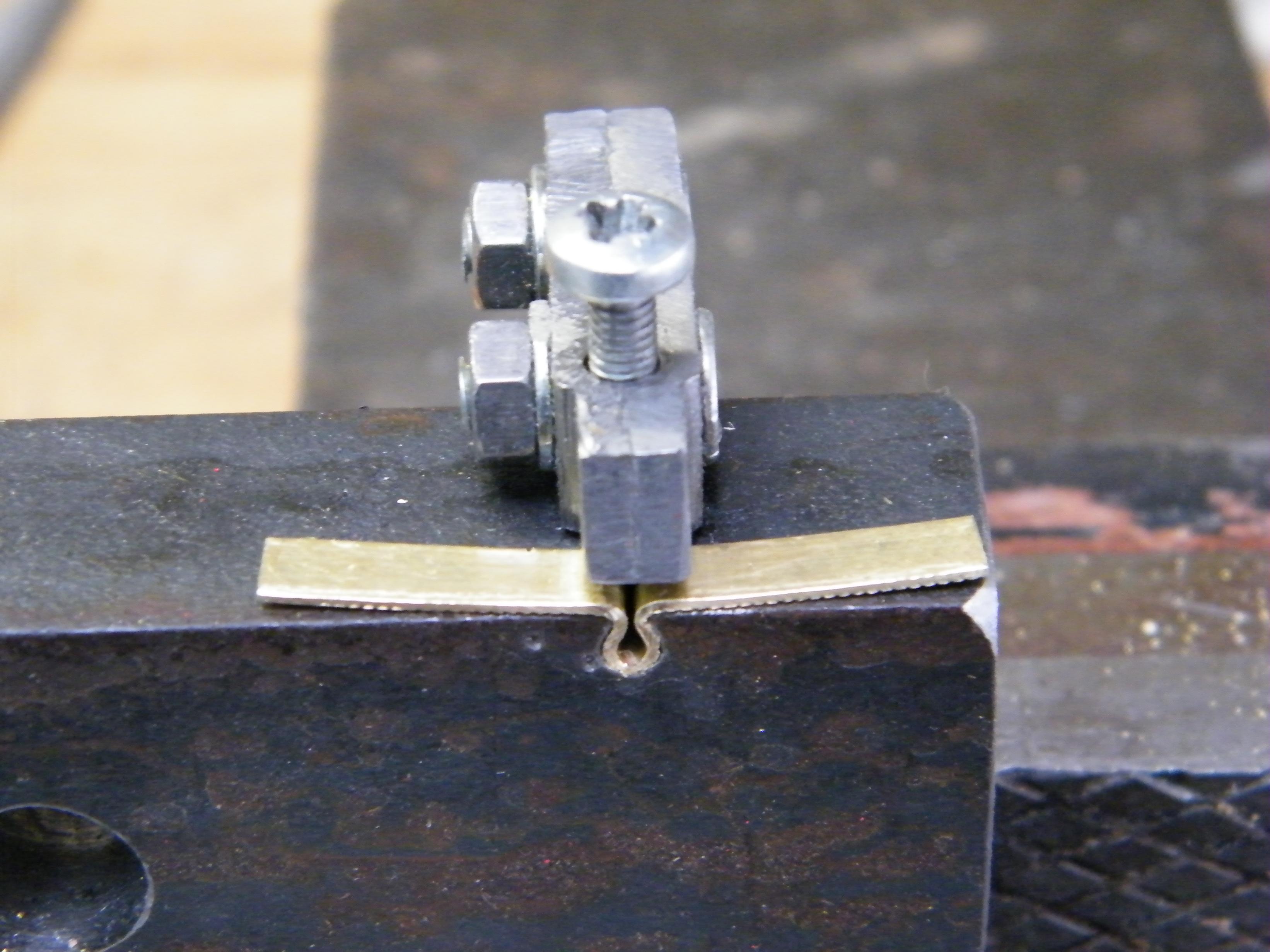

- Encima fijamos, con un tornillo, la otra pieza.
-
- Doblamos las alas del herraje hacia arriba. Quedan al ancho del codaste.
-

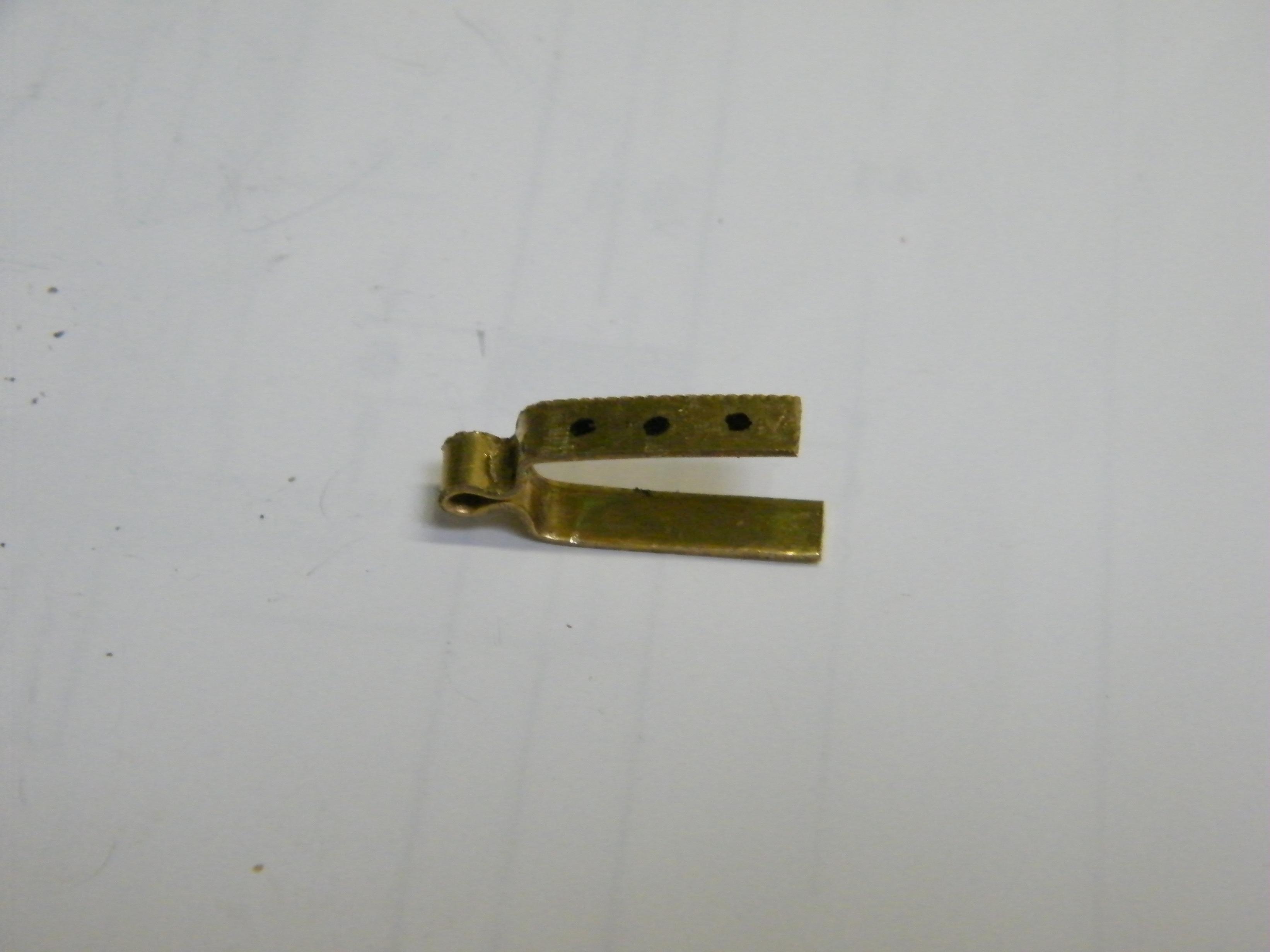

- Lo sacamos del útil.
-

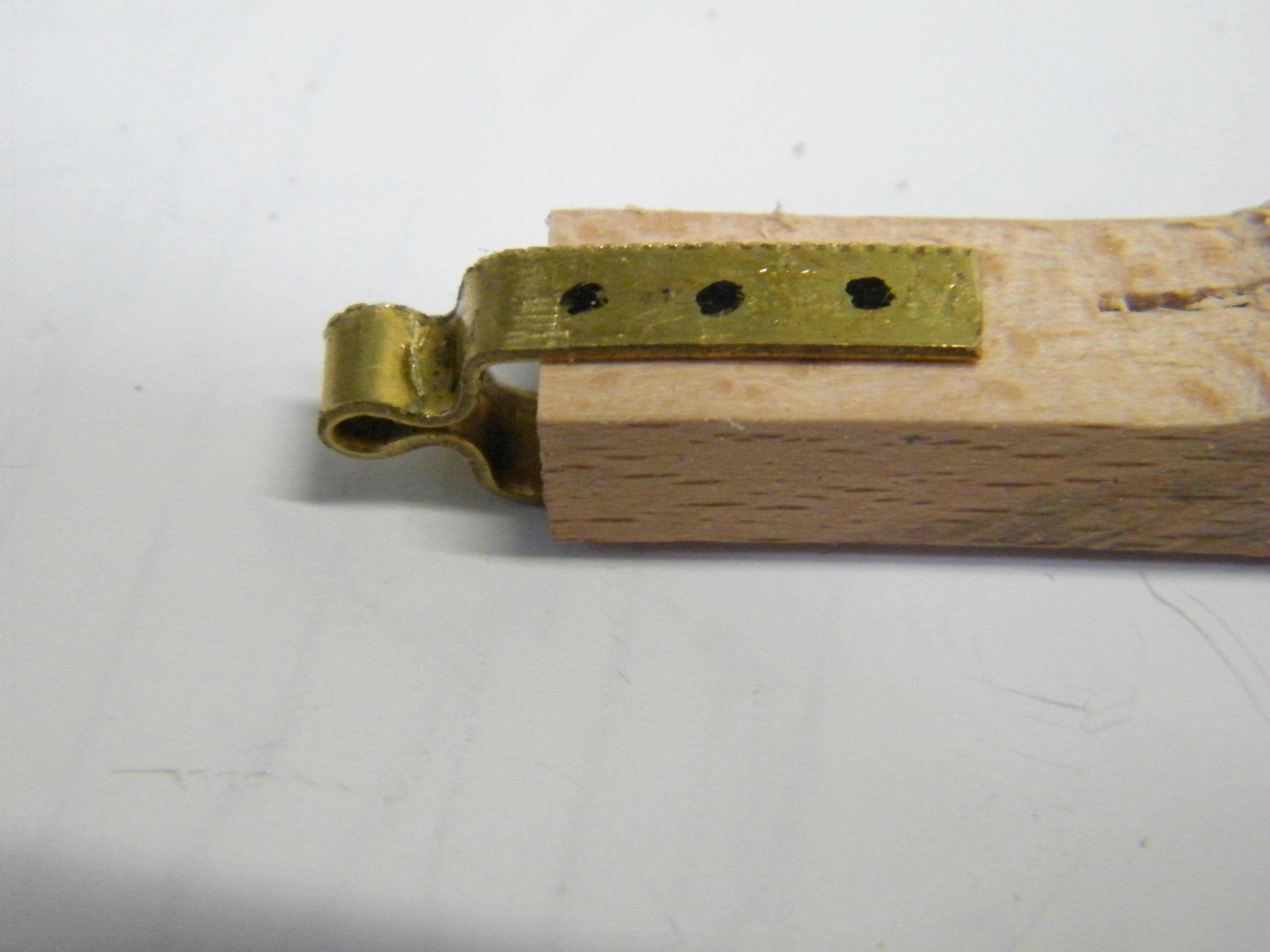

- Lo montamos en un listón para hacerle los agujeros.
-

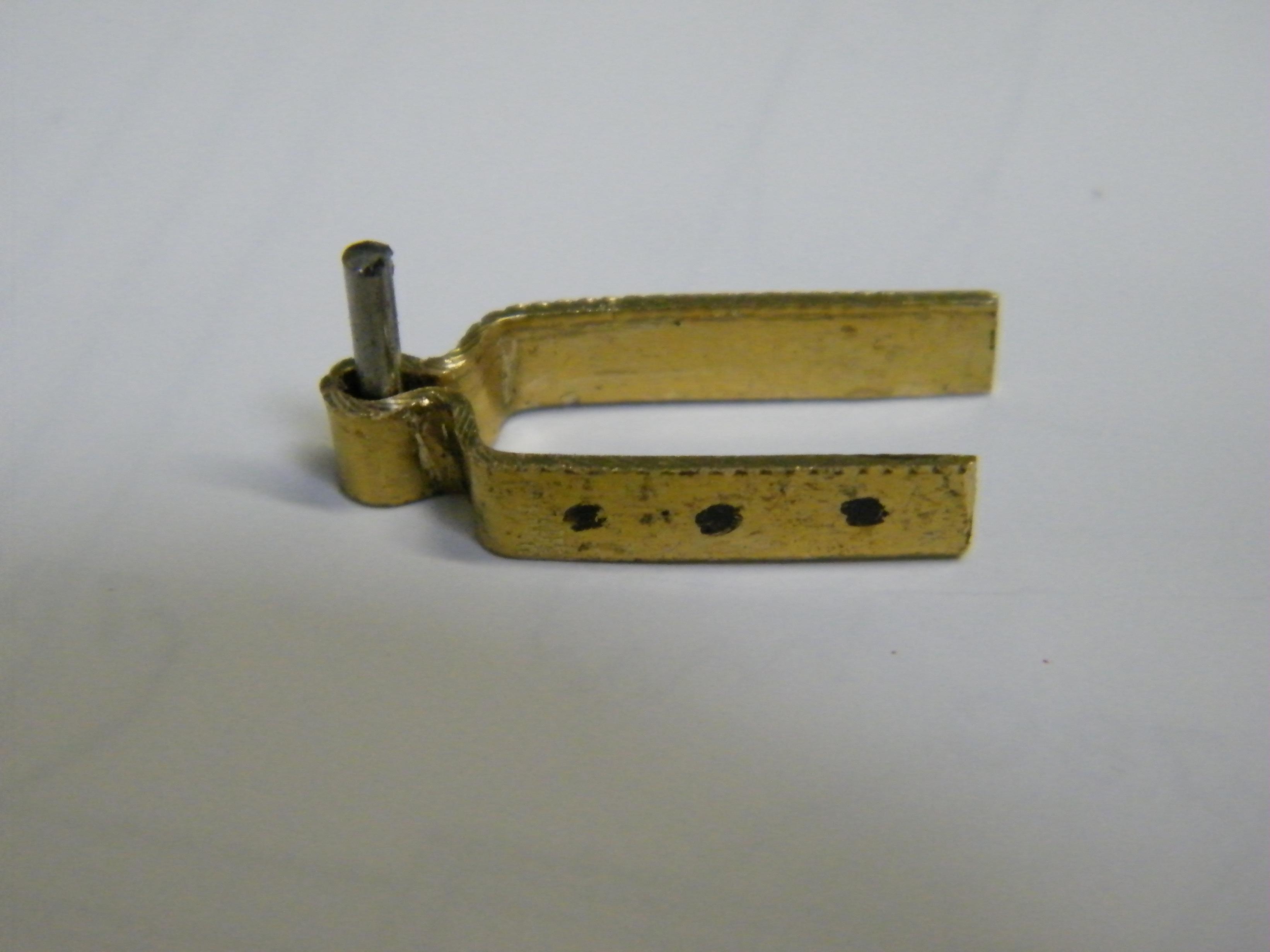

- Cortamos un trozo del clavo del principio y lo soldamos. Lo demás ya lo sabeis.
Re: Una forma de hacer herrajes del timón
Me gusta este utillaje. Sencillo; no entiendo lo de las 2 piezas unidas por tornillos... no puede ser una ?. O eso tiene alguna funcion...
Independiente al utillaje, es mi opinion, que se vigilen bien las proporciones de las escalas. Ya se que la fotografia traiciona la vision de este aspecto, pero es uno de los puntos que mas calidad proporciona a nuestros modelos.
Aunque no se para que tamaño de modelo es.
Pero hay que vigilar mucho grosores de chapa, longitud y altura de visagras, diametro de los agujeros para fijarlas la pala (posterior grosor de la cabela del perno pasante), etc...
es mi opinion...
Buen aporte Nirvana.
Independiente al utillaje, es mi opinion, que se vigilen bien las proporciones de las escalas. Ya se que la fotografia traiciona la vision de este aspecto, pero es uno de los puntos que mas calidad proporciona a nuestros modelos.
Aunque no se para que tamaño de modelo es.
Pero hay que vigilar mucho grosores de chapa, longitud y altura de visagras, diametro de los agujeros para fijarlas la pala (posterior grosor de la cabela del perno pasante), etc...
es mi opinion...
Buen aporte Nirvana.
Blog: http://haciendobarcos.blogspot.com.es/" onclick="window.open(this.href);return false;
Re: Una forma de hacer herrajes del timón
Verás Jamb,
Los dos tornillos, en la pieza superior, no tienen ninguna relación directa con los herrajes. Simplemente, es que no tenía ningún hierro de ese grosor y uní dos trozos que encontré y que me daban la medida del ancho del codaste. Los uní con dos tornillos que también tenía por alli. Todo lo hice con material que me encontré en el "cajón de sastre" que solemos tener.
Los herrajes eran para el Wasa.

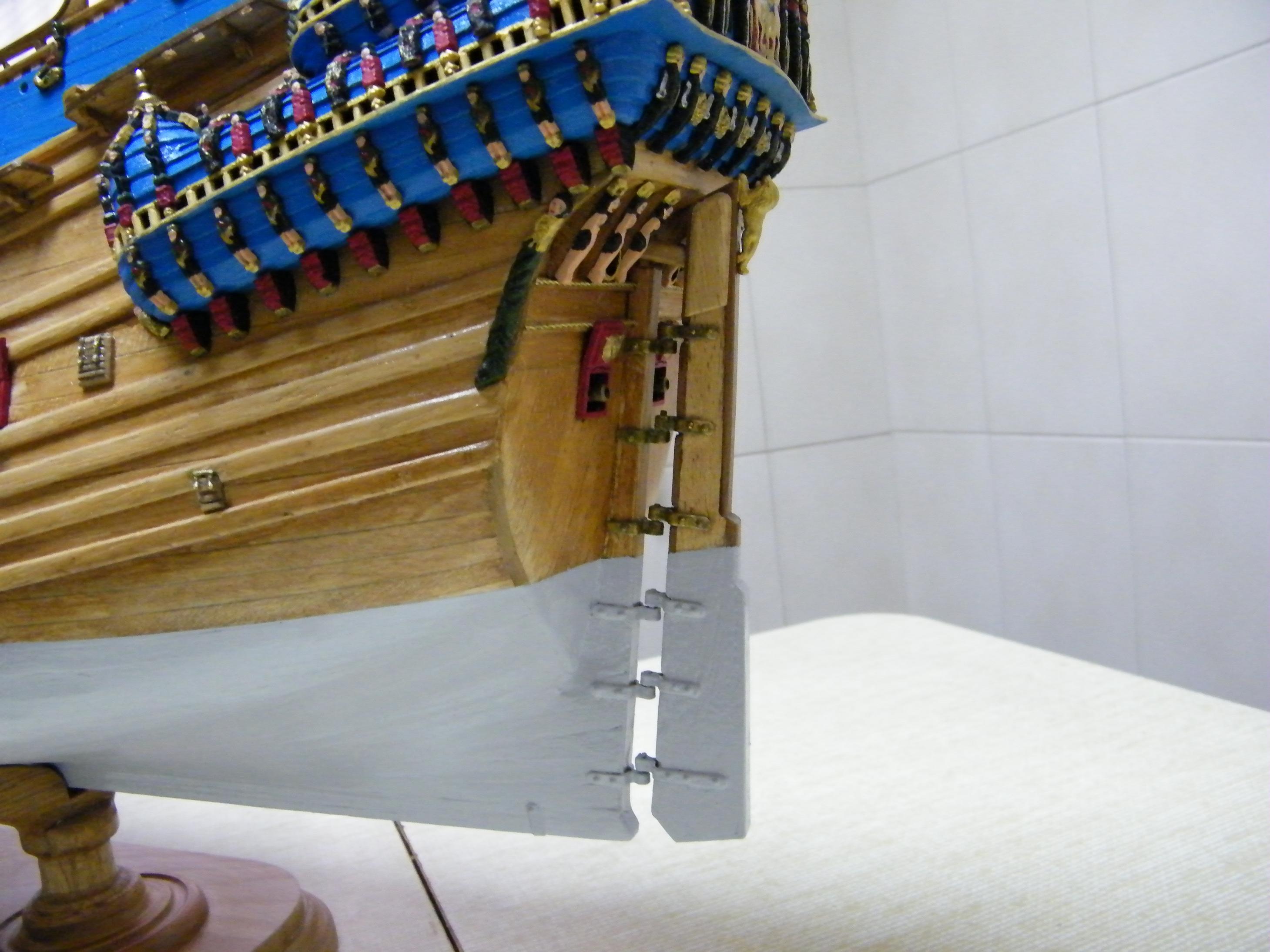

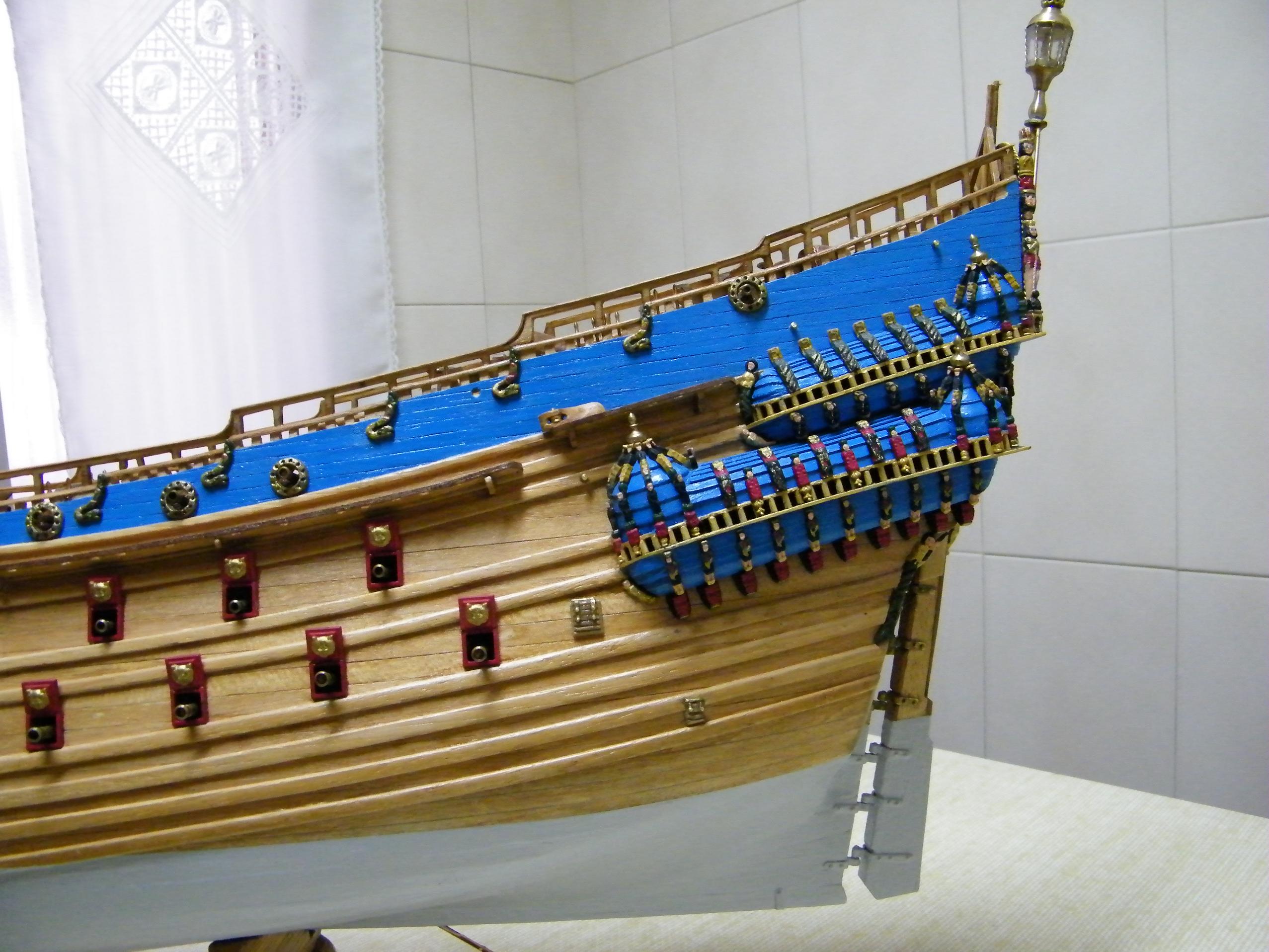

Adjunto un par de fotos para ver los herrajes ya colocados.
Me alegra saber que te ha gustado "el invento".
Saludos.
Los dos tornillos, en la pieza superior, no tienen ninguna relación directa con los herrajes. Simplemente, es que no tenía ningún hierro de ese grosor y uní dos trozos que encontré y que me daban la medida del ancho del codaste. Los uní con dos tornillos que también tenía por alli. Todo lo hice con material que me encontré en el "cajón de sastre" que solemos tener.
Los herrajes eran para el Wasa.
Adjunto un par de fotos para ver los herrajes ya colocados.
Me alegra saber que te ha gustado "el invento".
Saludos.
- Adjuntos
-
- Todo se puede mejorar; pero lo importante es que nos divirtamos.
-
- Estas navidades, hará 2 años que estoy con él y ya ¡Quiero acabarlo...!
-
saguero
- Aficionado
- Mensajes: 177
- Registrado: Vie Ago 14, 2009 7:17 pm
- Ubicación: el casar - 19170 - ESP
Re: Una forma de hacer herrajes del timón
¡Qué guardadito lo tenías!. Ese casco tenemos que verlo de cerca en la próxima de S. Norte...
Re: Una forma de hacer herrajes del timón
Verás, amigo Saguero, el problema es que el modelo es bastante grande y llevarlo a una de nuestras reuniones tiene cierto riesgo, al tenerlo que pasar entre tanta gente como hay en La Vaguada.
No obstante, como aun no tiene arboladura, igual lo llevo a la próxima.
La verdad es que es uno de esos barcos que llevan mucho detalle y queda muy vistoso.
El otro problema es que me lo piden del Museo Wasa de Estocolmo (porque han sabido lo bien hecho que está
) y claro....no me gustaría que se rompiese antes de mandárselo
No obstante, como aun no tiene arboladura, igual lo llevo a la próxima.
La verdad es que es uno de esos barcos que llevan mucho detalle y queda muy vistoso.
El otro problema es que me lo piden del Museo Wasa de Estocolmo (porque han sabido lo bien hecho que está
) y claro....no me gustaría que se rompiese antes de mandárselo
Re: Una forma de hacer herrajes del timón
Anímate y lo vemos el día 13.
