CONSTRUCCIÓN DE LA CURIEUSE

[Javier García]

Vaya currada Maquinilla, sigo pendiente.

Saludos

[gerardo navarro]

si excelente trabajo, cada avance me impresiona mas la tecnica con que trabajas todo, vas dando catedrad.....

saludos..............

[Julian.J]

Hola maquinilla, un extraordinario trabajo

Un saludo
Julián.J

[Maquinilla]

Antes de seguir con la construcción del bote, quiero dar las gracias a todos los que estáis siguiendo este hilo.

Hecho de menos alguna pregunta, posiblemente porque os doy poco margen para ello y el principal culpable sea yo mismo. Estoy seguro que mas adelante preguntareis y yo intentaré contestar modestamente en lo que pueda, pues no estoy tan versado en cuestiones marinas como otros modelistas a los cuales admiro.

A continuación paso a presentaros el trabajo realizado.

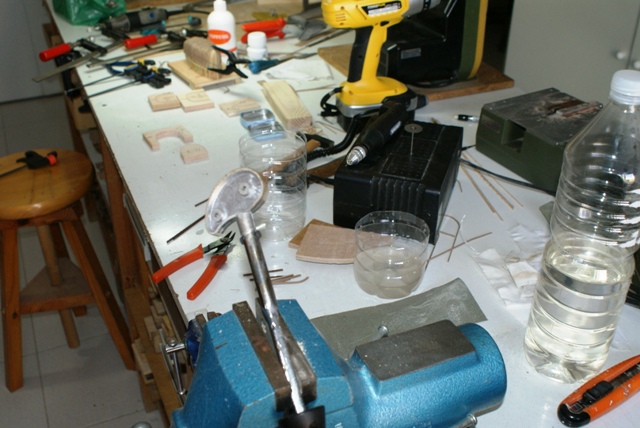

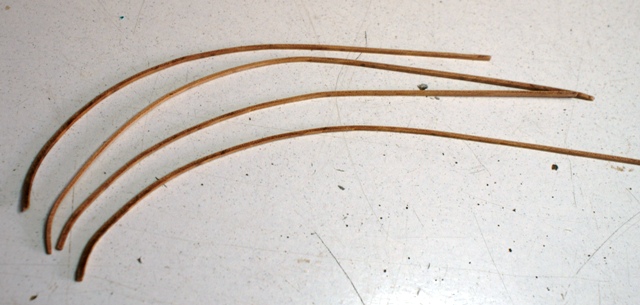

Lleno de agua la mitad de una botella de plástico he introduzco varillas de madera de peral de 1 x 1 mm, dejándolas en remojo 24 horas.

[Maquinilla]

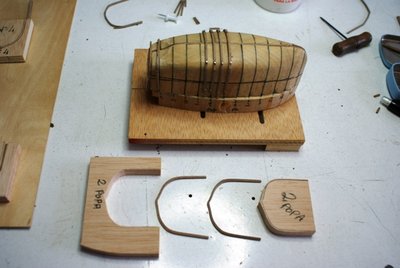

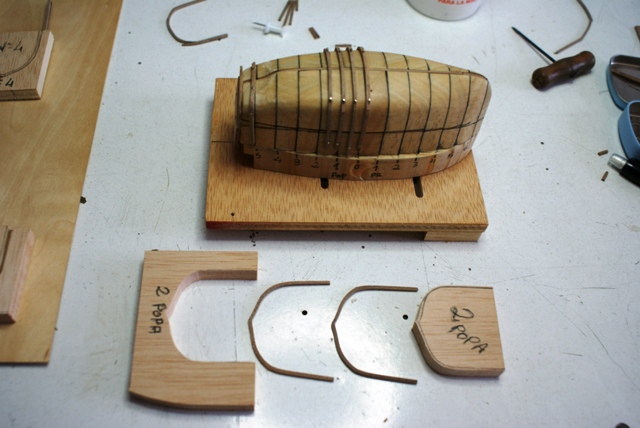

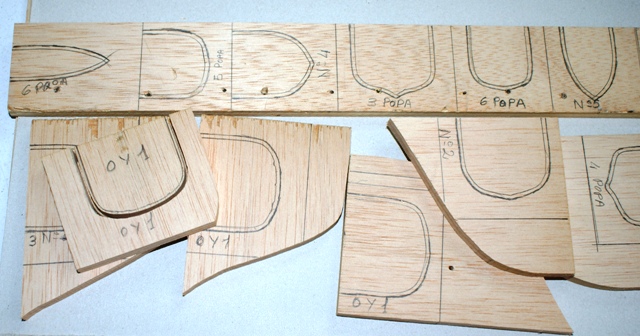

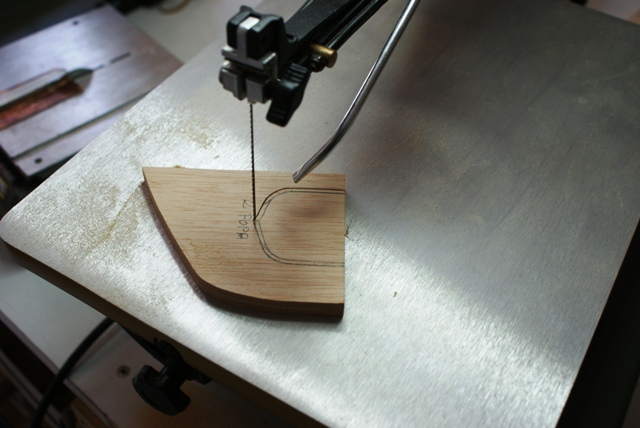

Utilizo las plantillas de cartón de las secciones, (cuaderna), para dibujarlas sobre una madera de contrachapado de 8 mm, dándole un margen mayor de 1,5mm, el cual lo dibujo también sobre la misma madera.

[Maquinilla]

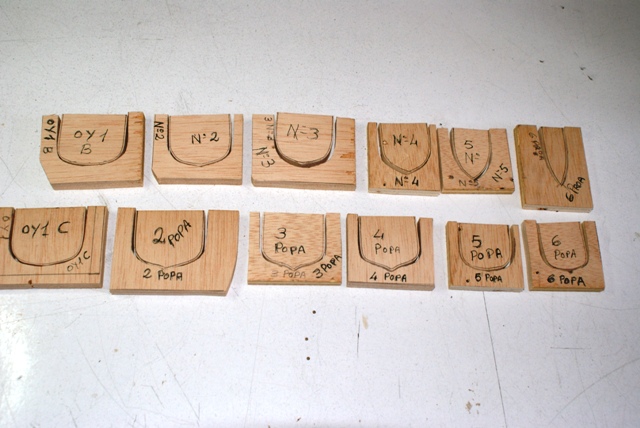

Aquí las piezas ya están cotadas, ahora lijaré el resto de lo dibujado en la pieza interna, de forma que tenga capacidad para albergar los listones de peral de 1x1mm.

[Maquinilla]

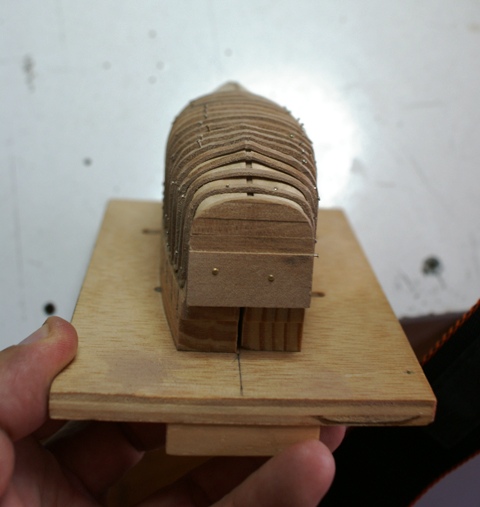

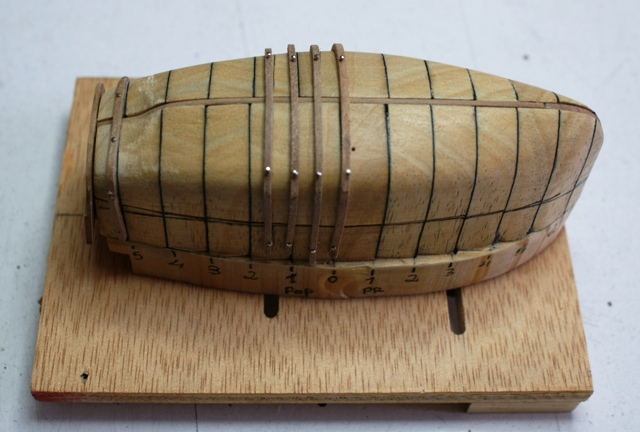

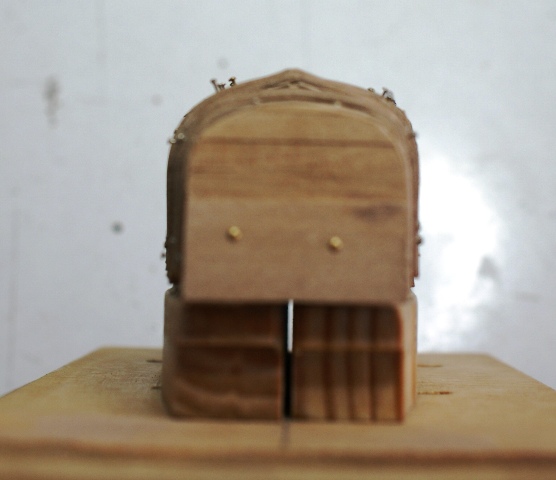

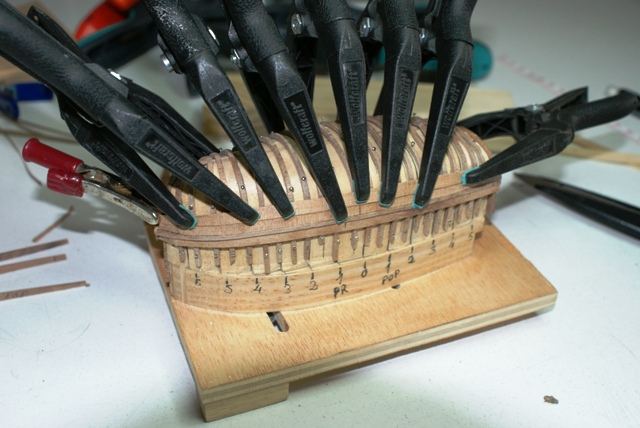

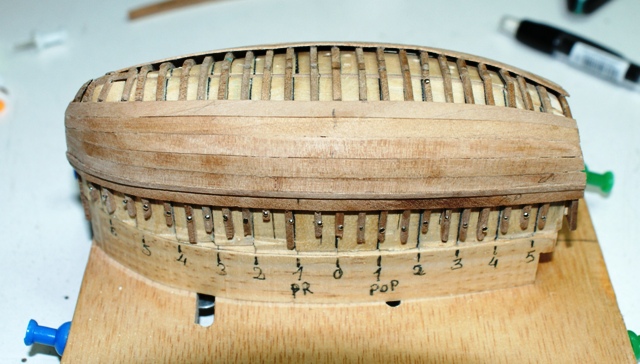

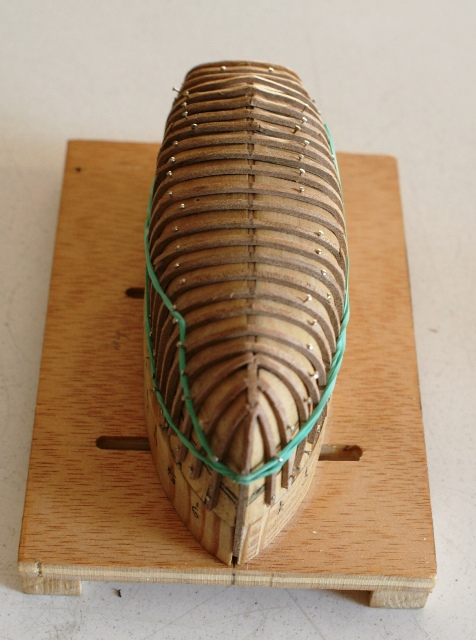

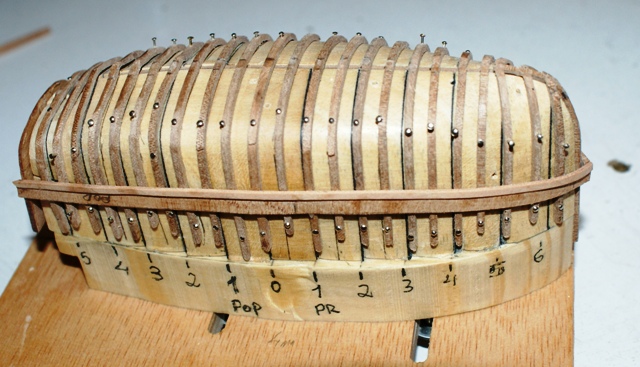

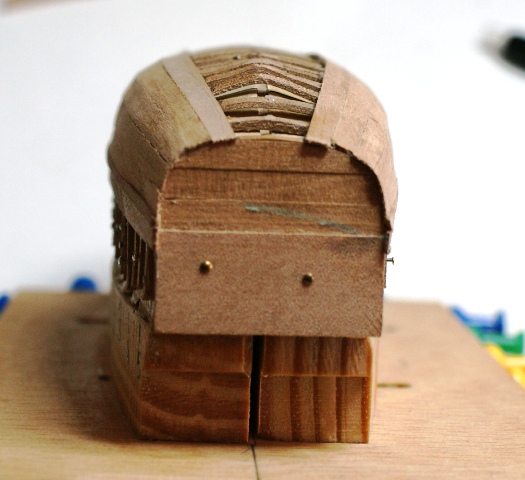

Como podéis ver, antes de colocar cuadernas ya había puesto el espejo de popa. Os pido perdón por no haber realizado fotos de su construcción, aunque esta es muy simple. He unido por sus cantos, cuatro tablillas de madera tres de 1 x 5 mm, y una de 2 x 14 mm.

[Maquinilla]

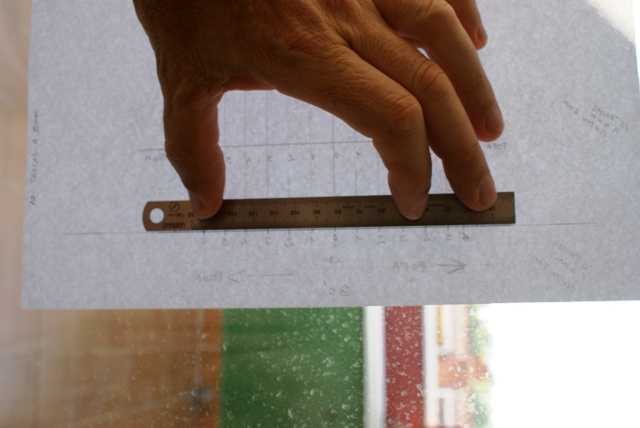

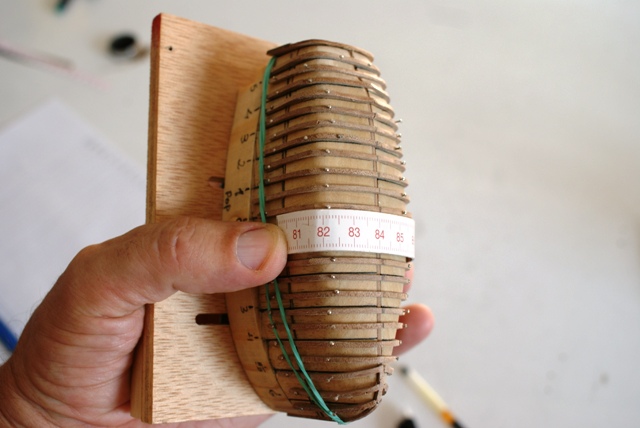

Tomo la medida de la cuaderna maestra desde la tapa de regala hasta el centro de la quilla, total 44 mm, aproximadamente.

[Maquinilla]

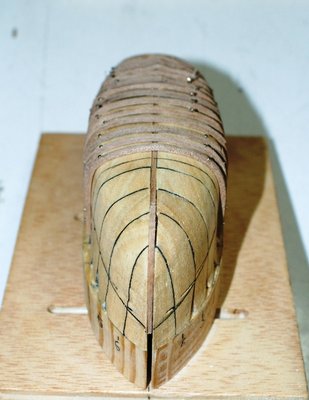

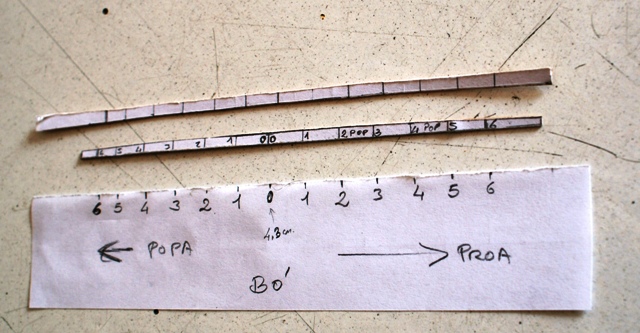

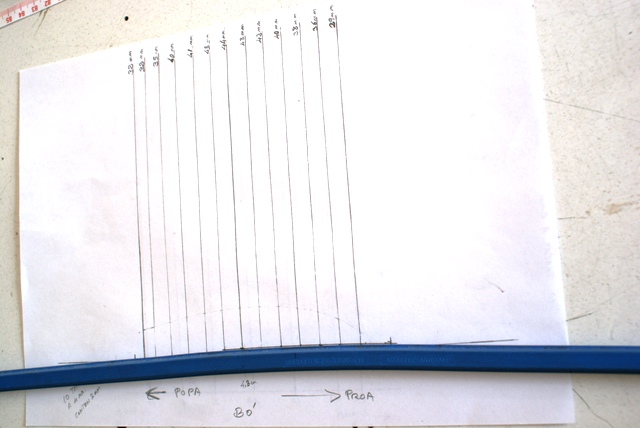

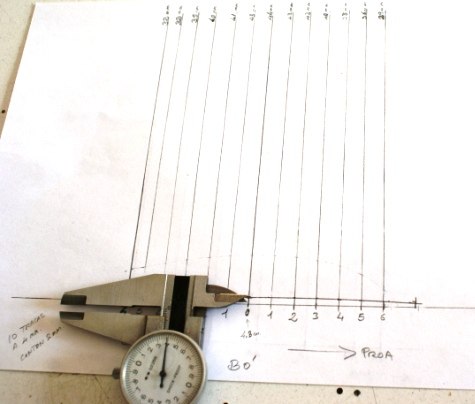

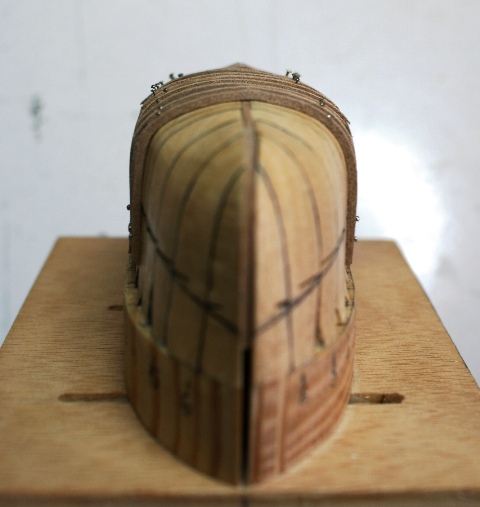

Utilizando los mismos puntos de partida, voy tomando las medidas en cada línea de cuaderna y dividiendo el total de milímetros por diez, que son en un principio el número de tracas que quiero colocar como forro único.

[Maquinilla]

Perdonad, esta es la foto referida en el comentario anterior.

[Maquinilla]

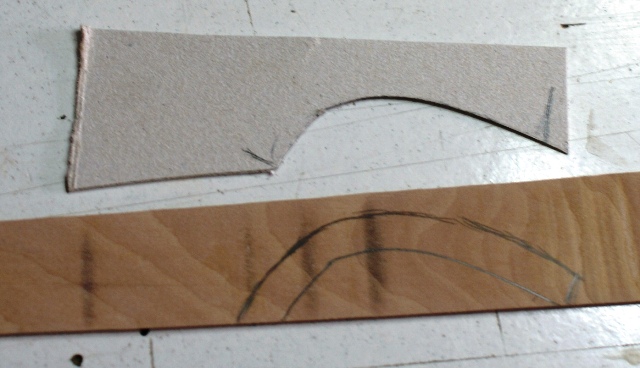

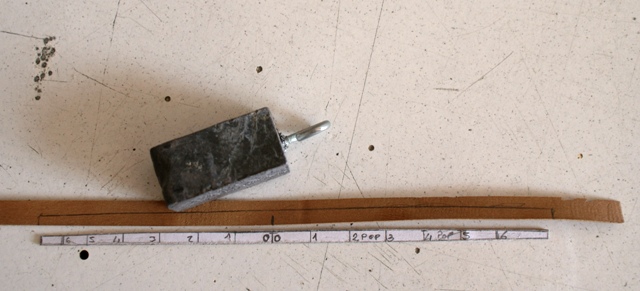

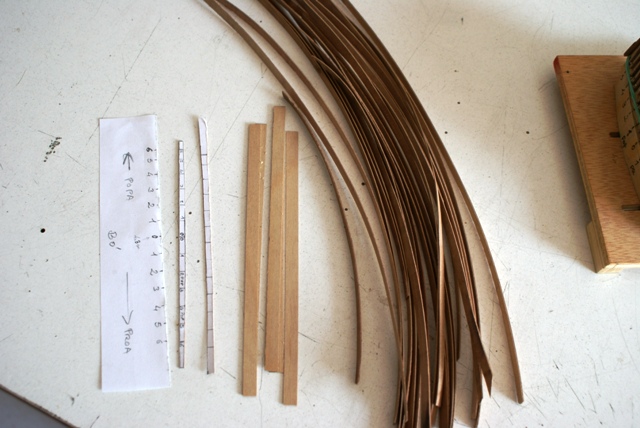

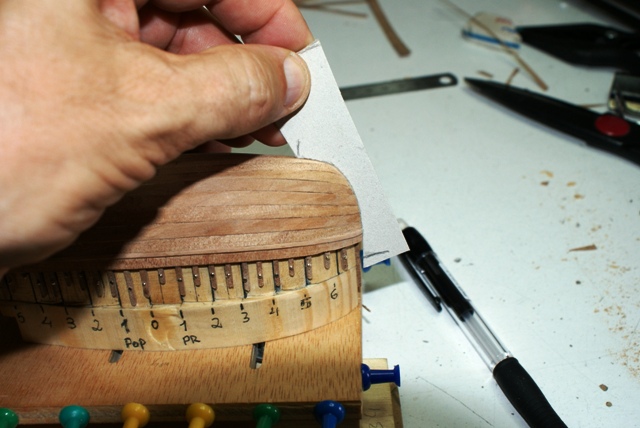

Corto la cartulina, obteniendo la plantilla que utilizaré para dibujarla sobre las maderas que serán las tracas de forro.

[Maquinilla]

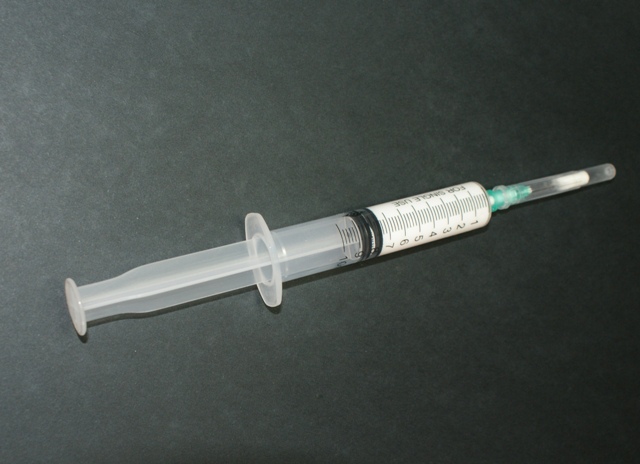

Esta herramienta la encontrareis en cualquier farmacia.
He cortado por la mitad la jeringa. Le he introducido cola de carpintero y en la cánula coloco un pequeño trozo de algodón para evitar que la cola salga por la poca presión que pueda ejercer después de haberla usado.

Os puedo asegurar que es muy efectiva. Llego a todos los puntos que a priori son casi inaccesibles, deposito la cola justa y necesaria y siempre dispongo de cantidad suficiente sin tener que recurrir al bote.

Es muy importante, después de cada huso, introducir la aguja en la cánula, pinchándola en el trocito de algodón.

Os recomiendo que lo probéis. Seguro que os sorprenderá.

[Maquinilla]

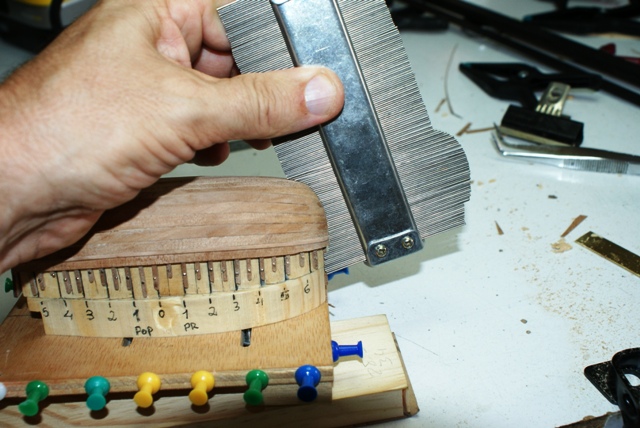

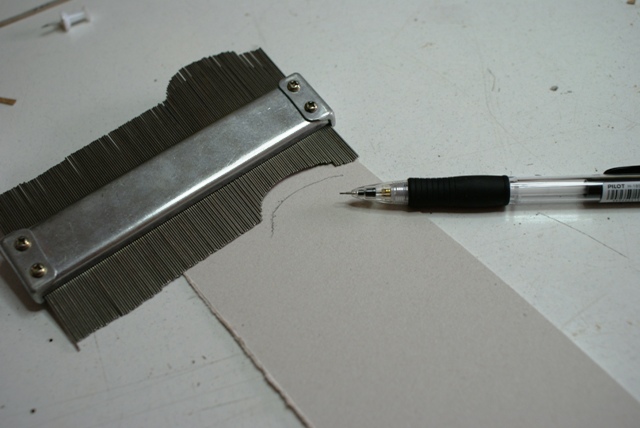

Con otra herramienta, Tomo el contorno del tajamar.

[Maquinilla]

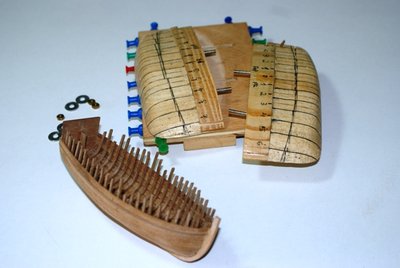

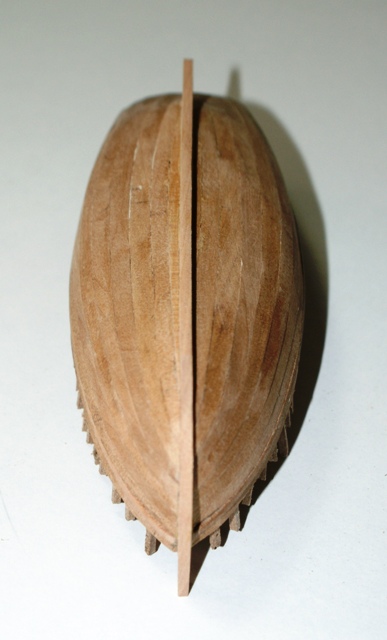

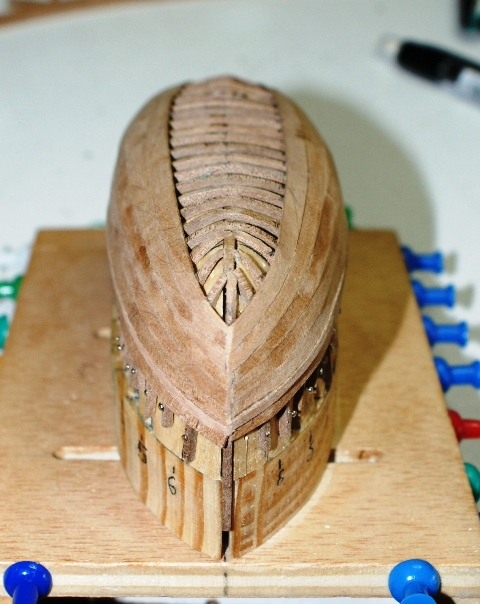

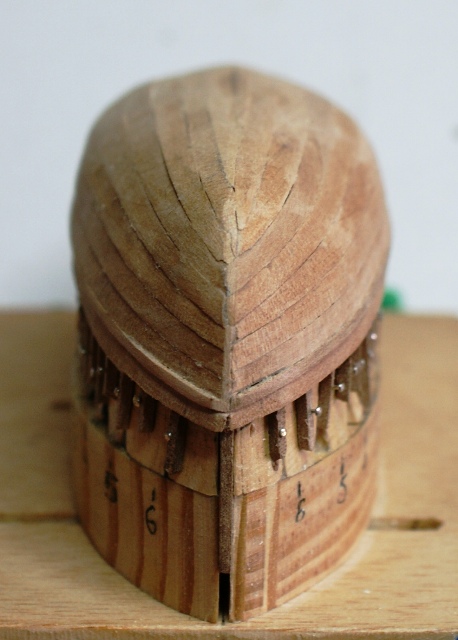

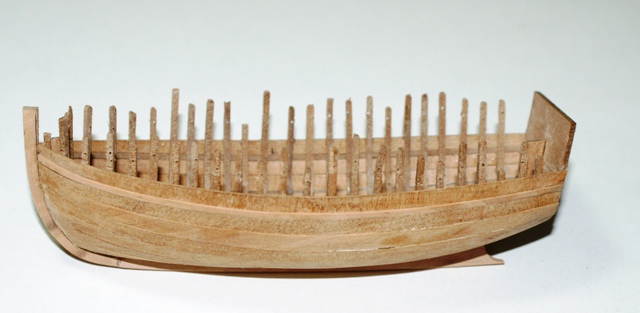

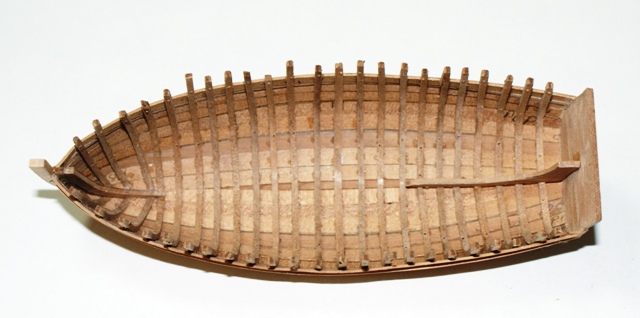

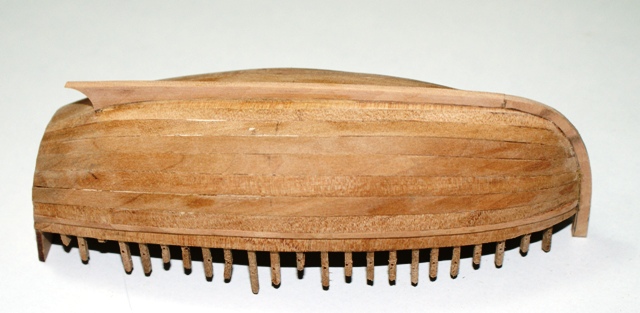

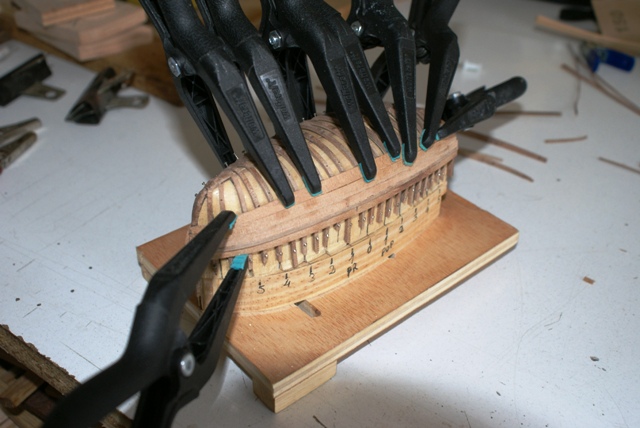

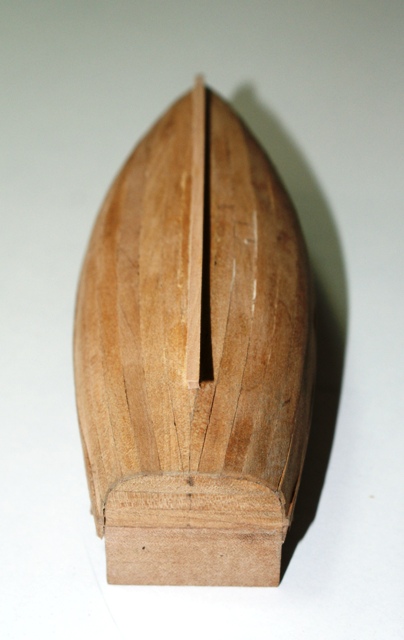

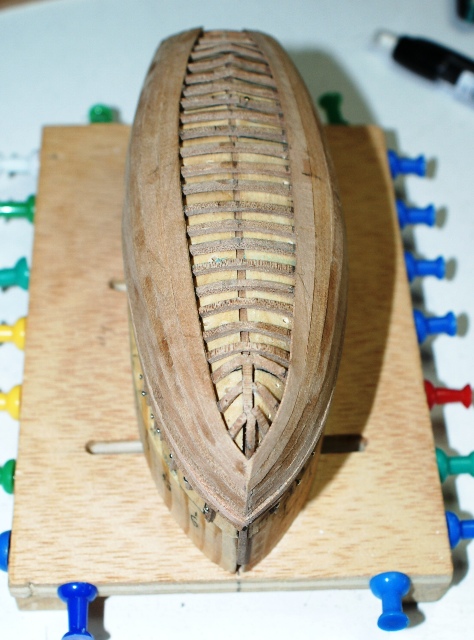

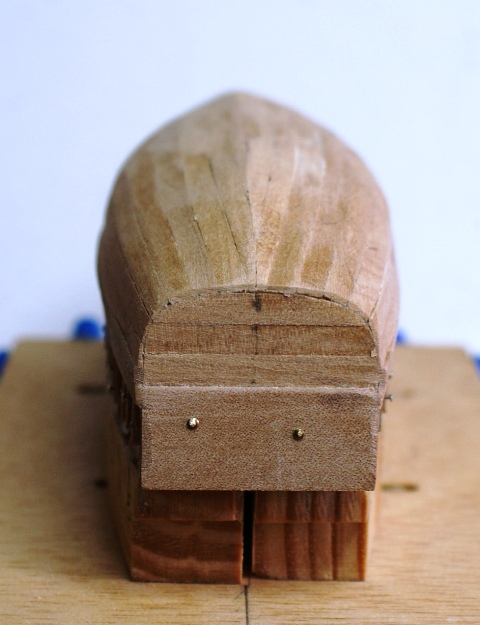

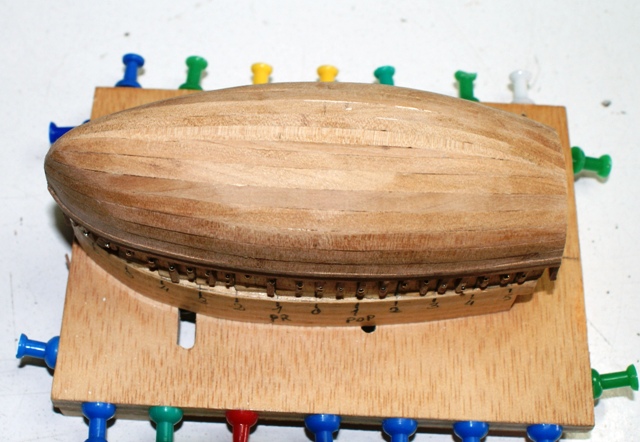

Las siguientes fotos, muestran el desmoldeado de la chalupa y el resultado del trabajo. (fotos 43, 44, 45, 46, 47 y 48).

Mas adelante seguiré con la terminación de la chalupa.

Saludos.

[Cani]

Que pasada de chalupa Maquinilla. Tu técnica es espectacular !!!!
