San Juan Nepomuceno (por MMP)

[MMP]

Gracias a todos, vuestros comentarios me dan animo a seguir en mi linea, aunque muy lento.

En cuanto a tu pregunta Jobusrey, no estoy muy seguro, si he visto ese detalle en el S Ana, pero no se si era comun a todos los navios o a los de 112 cañones.


P.D.: Espero que si hay algo que se pueda mejorar me lo digais.Gracias.

[MMP]

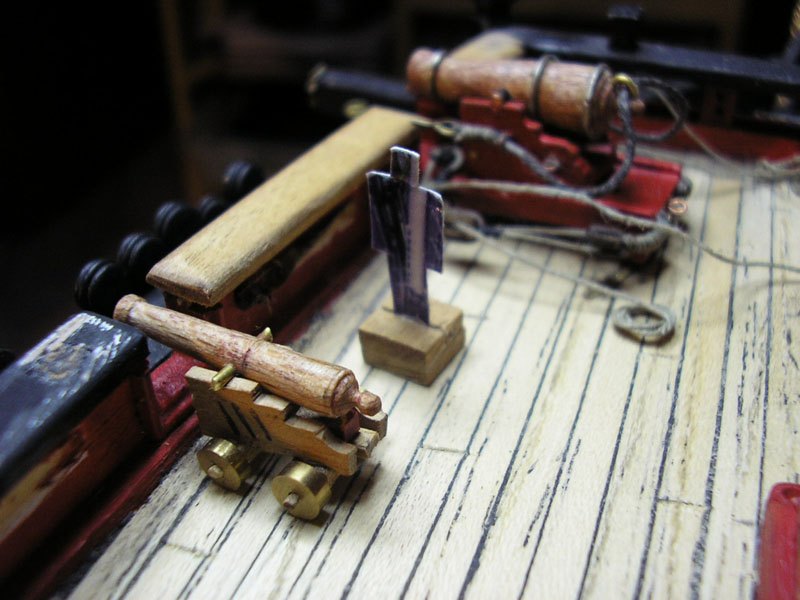

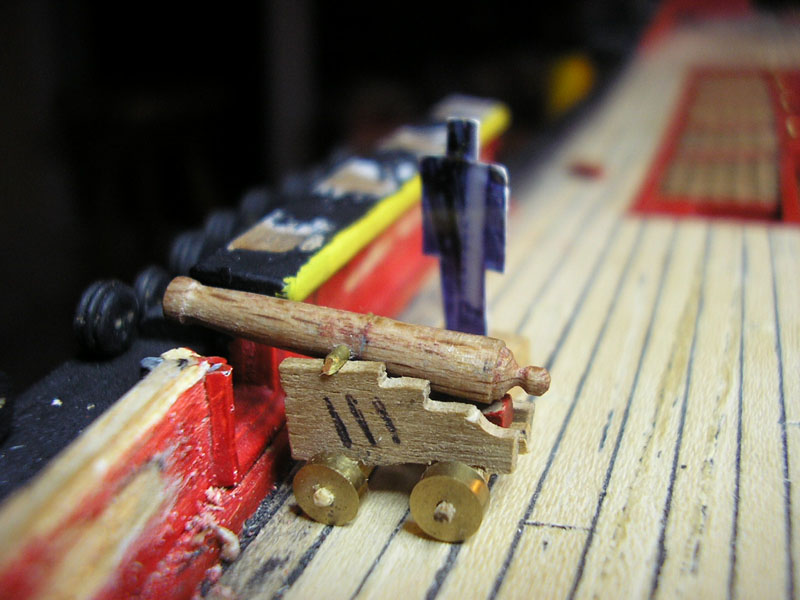

Aqui os presento el prototipo del cañon de a 8 Lb.
Salvo pintura y su aparejo este es el modelo que me ha salido despues de "unir" las 11 piezas de la cureña

Me da la impresion que esta un poco elevado,¿No??
La cuña apenas toca la pate trasera del cañon que es para modificar la altura del tiro, tal cual parece disparar a la arboladura 8)

Saludos, Miguel MP

[MMP]

Una comparacion con su compañero del castillo, el obus de a 36 Lb

No parece que sean tan dispares el uno de otro

[MMP]

No tenia pensado poner ninguna foto hasta tenerlo terminado , me refiero a las batayolas claro, pero como hace tiempo no pongo "na" haí teneis un avance.

[MMP]

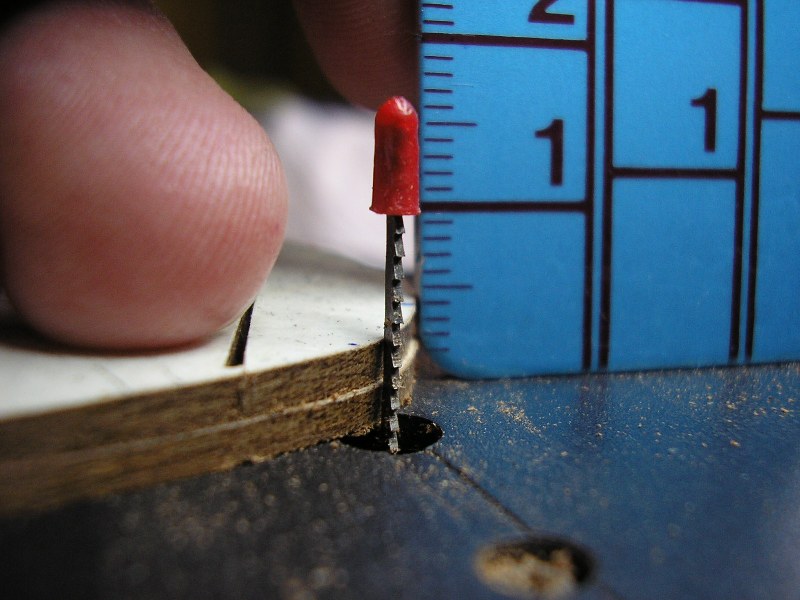

Esta foto esta dedicada a Freijanes, me pregunto por una caladora peque, y a causa de eso me hizo hacer memoria y recordar que yo tenia una en el montaje del Unimat.

Te mando una foto con ella y lo que corte , el cabillero del palo mayor, el de popa, una pieza de manzonia creo, de 2 mm de espesor, le costo un poquito pero despacito corto lo necesario, despues en la moraza del banco con lima de ajusta.

[freijanes]

Gracias por la dedicación Miguel.

Un saludo
Paco

P.D. te pongo un mp

[MMP]

Hasta hace un par de dias no me dado cuenta de que mi hilo del SJNepo lo ha movido de sitio , de un grupo donde enseñas tu modelos (inacavados) al de "Paso a paso"
No se si es una indirecta para que siga por esa linea ...

Quizas de esta forma sea mas constante y me anime a ponerme mas amenudo en el barco ... a organizarme mejor , pues voy a salto de mata, hoy hago algo de los cañones y pasado mañana las batayolas, asi no termino anda.
No prometo nada pero lo intentare siguir con la tendencia de un "Paso a paso", espero no desilusionar.

[Joaquin Yarza]

No es una indirecta pero casi. Sigue a tu ritmo, pero al revisar el foro me pareció mas adecuado este sitio para tu barco.............

[MMP]

Actualmente le estoy metiendo mano en tres frentes de trabajo y varios de estudio
Llevo por delante las batayolas, cañones y obuses y los cabilleros de pie de palo asi me va

(En estudio la arboladura y jarcia de labor)

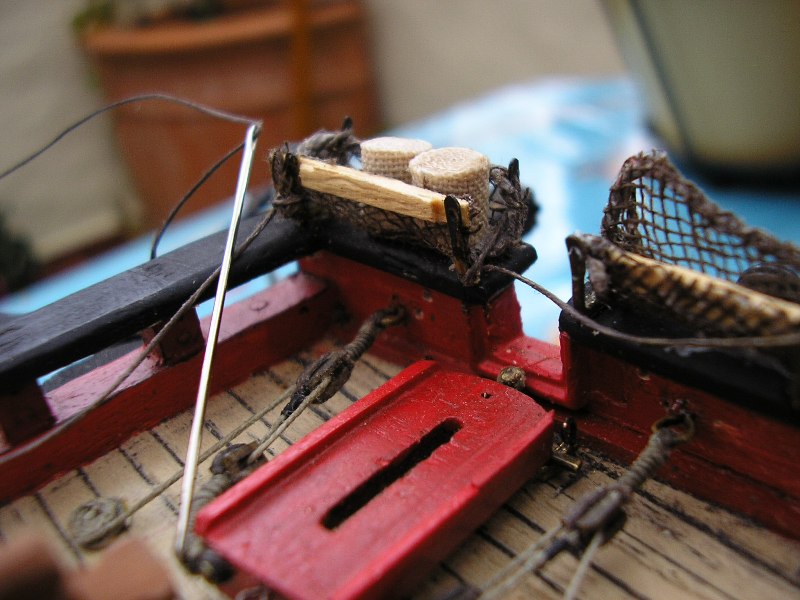

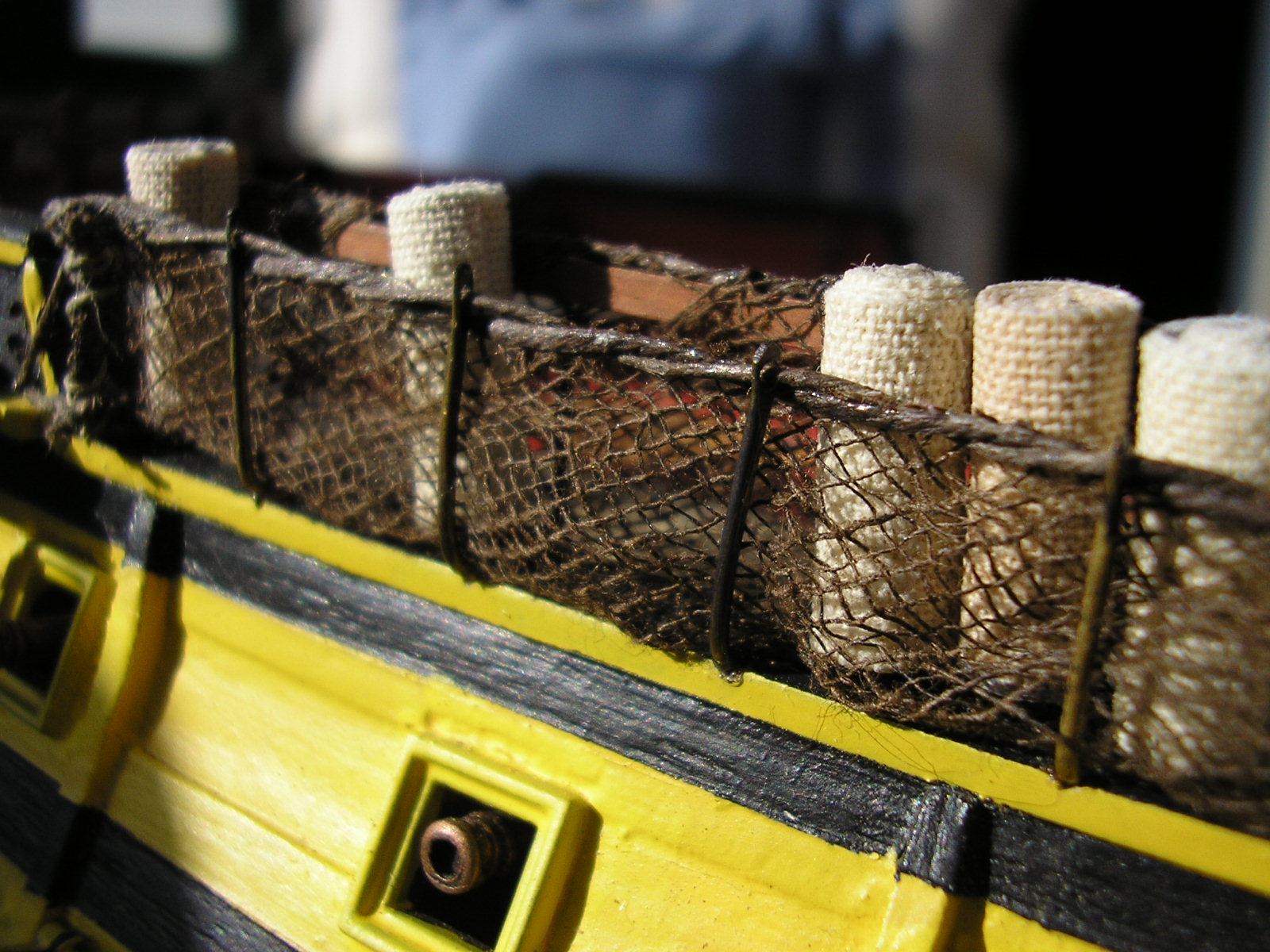

Empezare por las batayolas que creo que esta practicamente terminada, solo es repetir el modelo en distintos lugares del barco.

Las batayolas son unas protecciones que se ponen en las bordas más vulnerables, las más bajas, para proteger a los marineros o artilleros de los proyectiles del enemigo.
Se componen de unos candeleros metálicos en forma de U, apoyados sobre la tapa de regala y anclado a estas. Se suele poner como mínimo en la zona del combés que no hay bordas, también se suele poner en la borda del castillo y la toldilla. Entre los candeleros se coloca una red y dentro de esta se colocaban los coy's enrollados, que es donde dormían los marineros, en los que se colocaban en el castillo y la toldilla los coy's se doblaban por la mitad, pues no necesita nada más que cubrir la altura de los marineros. Cuando había mal tiempo se cubría con una lona embreada para evitar que se mojaran los coy's.

[pepemodel]

Muy buena la foto y mejor la explicación.

Sigue y no dejes de poner fotos de tus progresos.

Saludos.

[urruti]

Hola MMP,
Ya me gusta como te ha quedado la batayola. ¿Que material has usado para hacer la red, y como la has teñido? ¿Es una venda?
Saludos

[MMP]

Lo estoy preparando.

Te adelanto que es una venda y la teñi con nogalina.

[MMP]

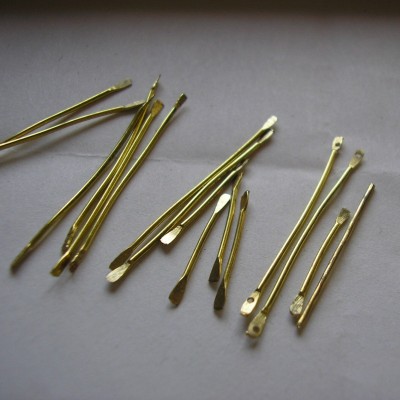

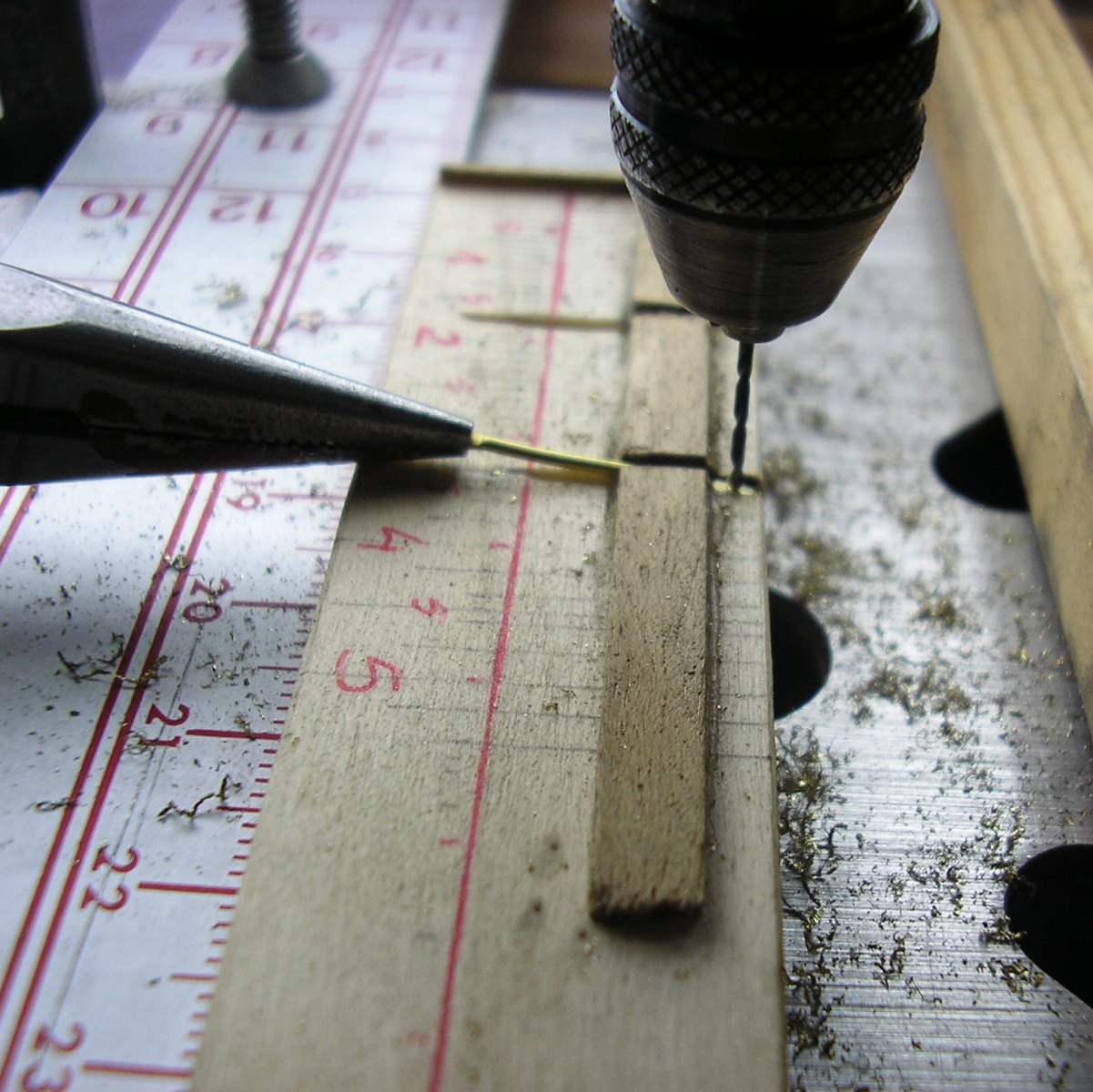

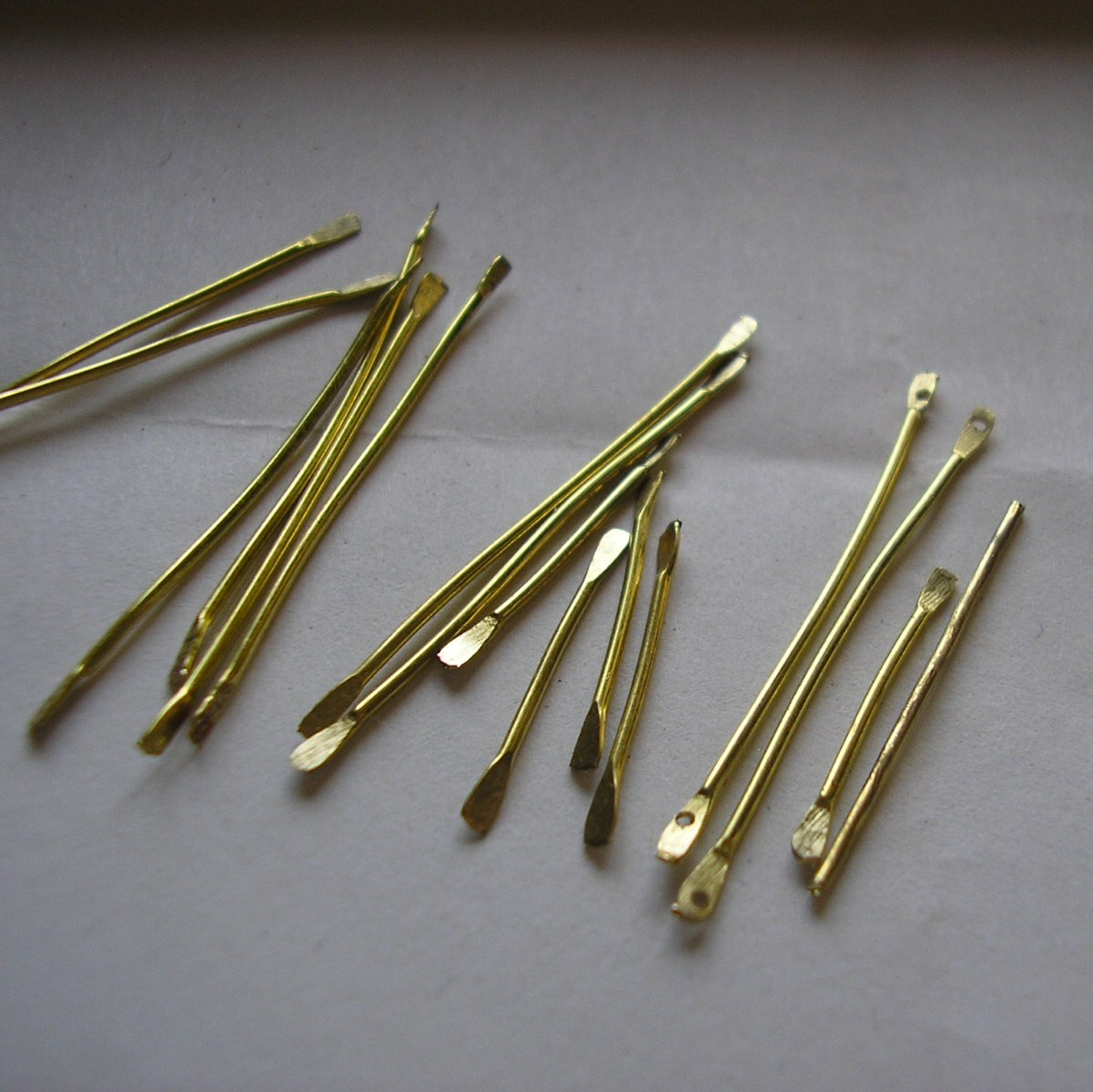

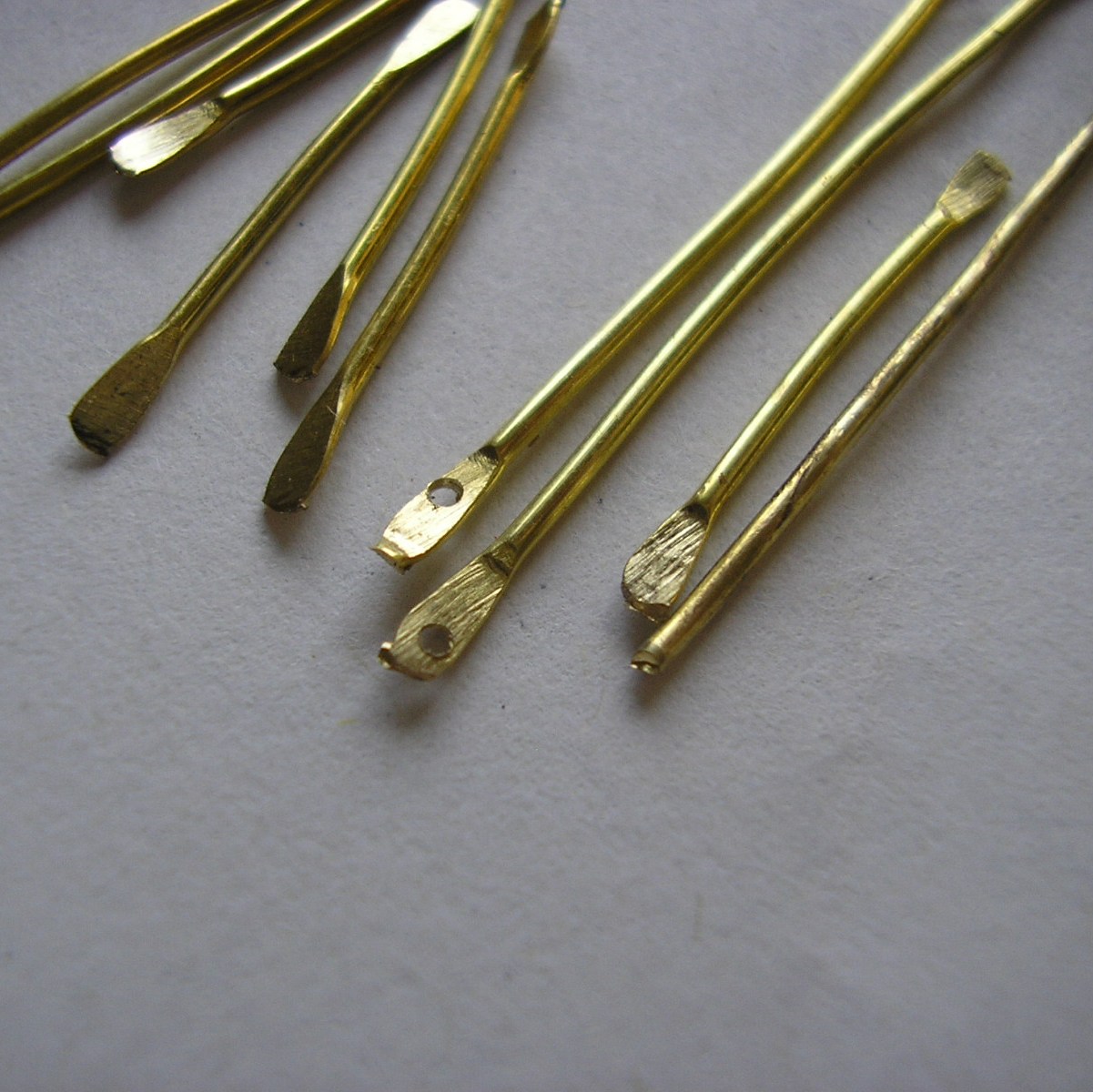

Los candeleros los hago de hilo de latón recocido de 0,8 mm de diámetro. Antes cojo la medida que ha de tener del ancho de la tapa de regala ( 6 mm) y dos veces la altura, suficiente para que la infantería apoye el fusil y la cubra ( 15 mm), total unos 36 mm. Los extremos los aplasto para conseguir una superficie plana, en donde le hago un agujero de 0,5 mm, con broca para metal.

[MMP]

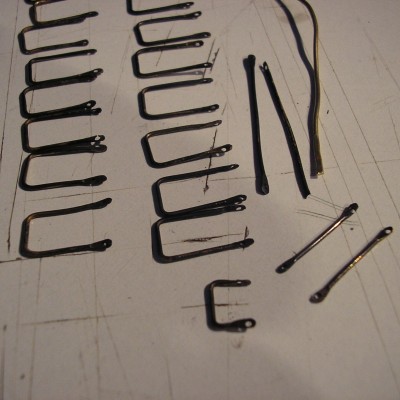

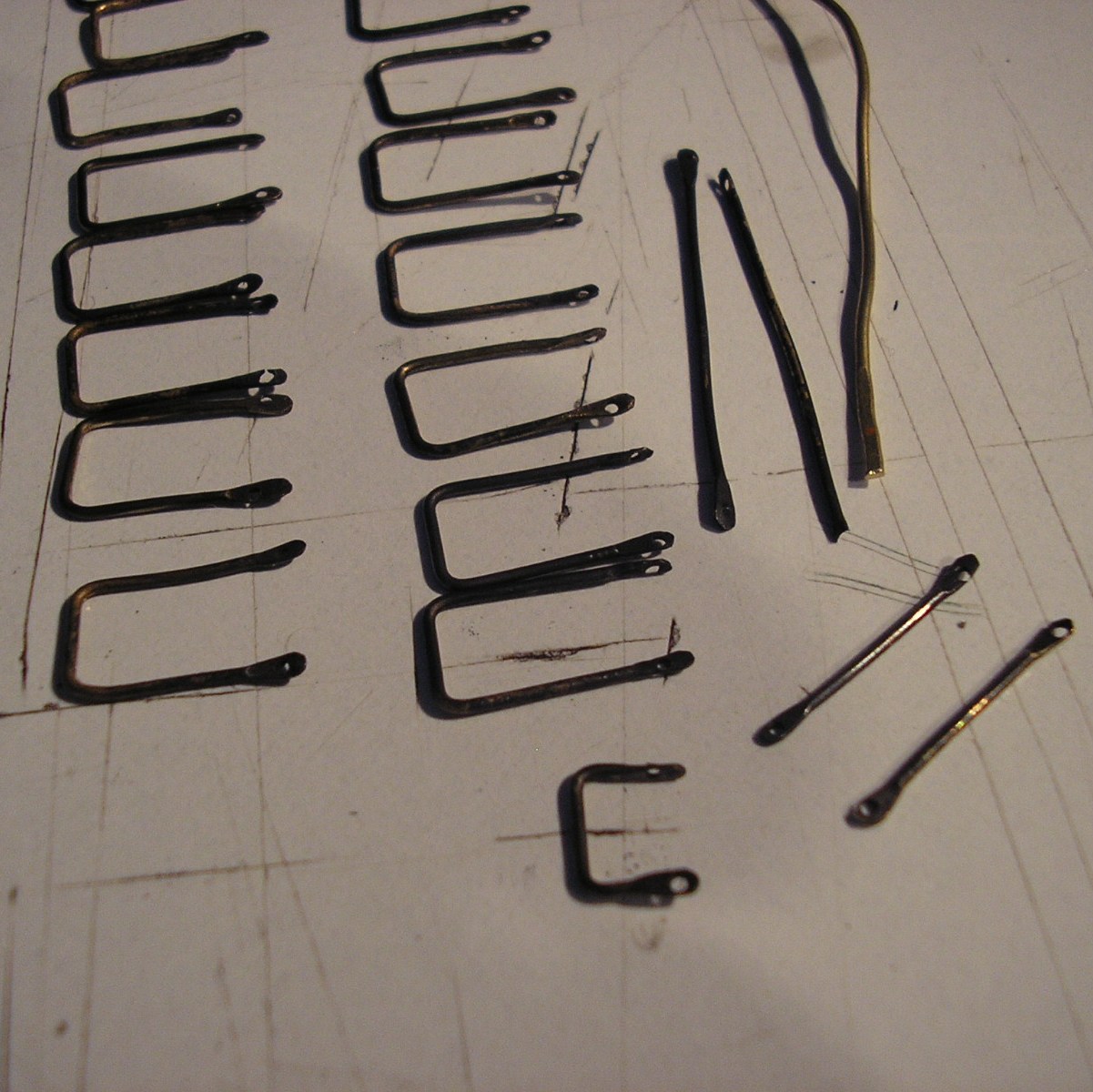

Para matarle el brillo y oscurecerlo lo sumerjo un tiempo en dióxido de selenio al 1%, para pavonarlo, con un producto llamado Beretta, que venden en las armerías, después frotamos un poco para quitar el exceso pero sin dar brillo.

[MMP]

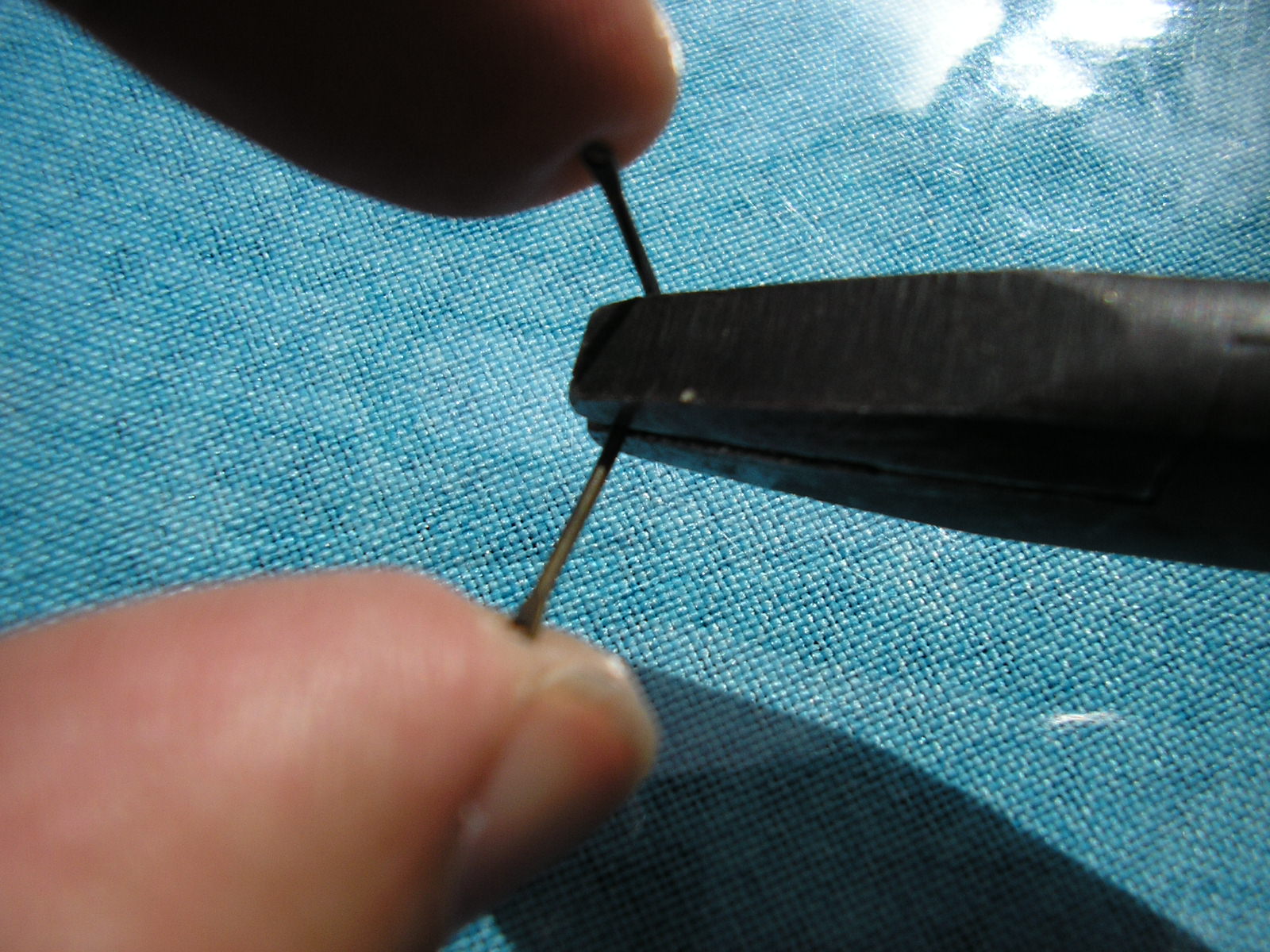

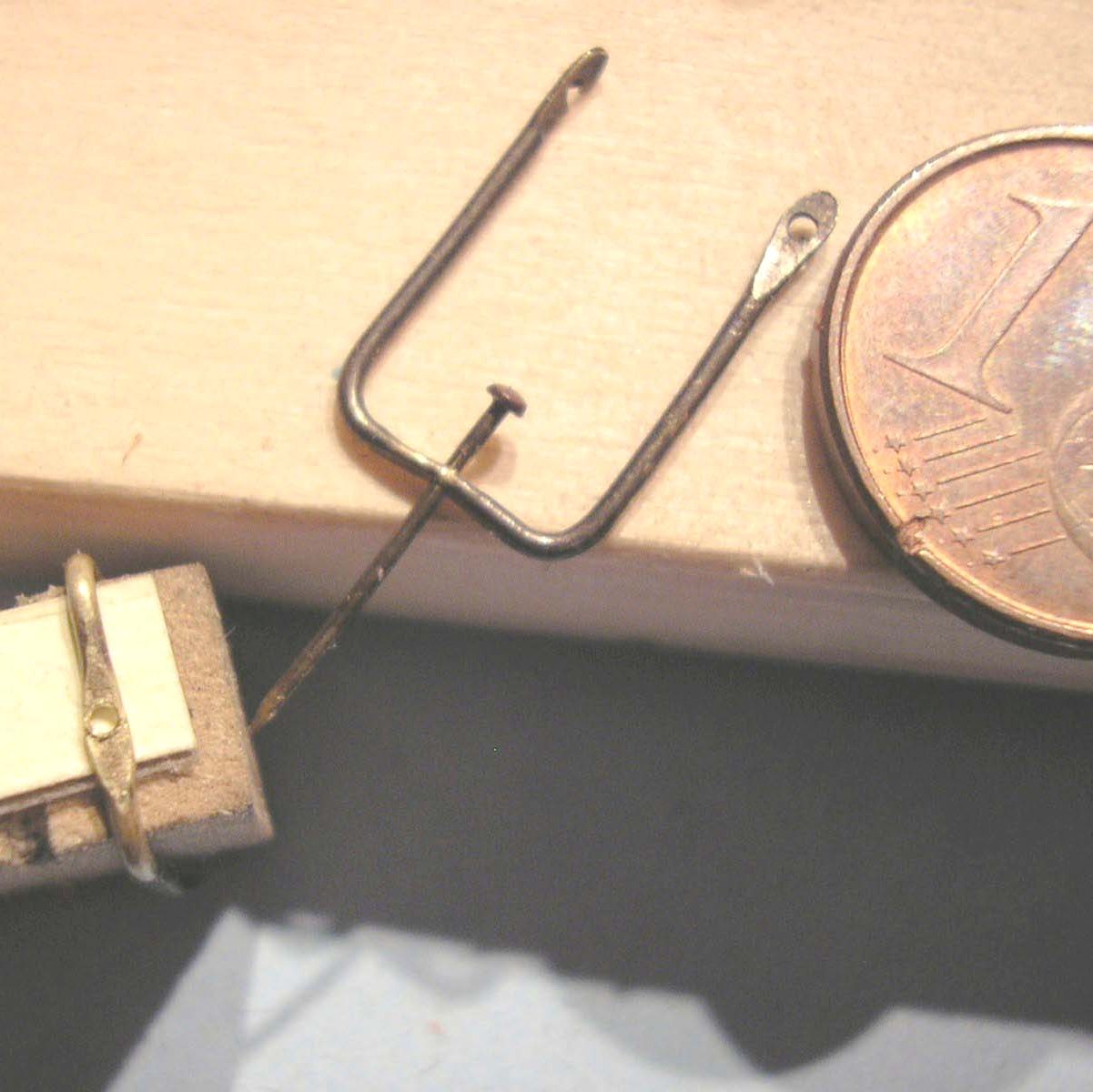

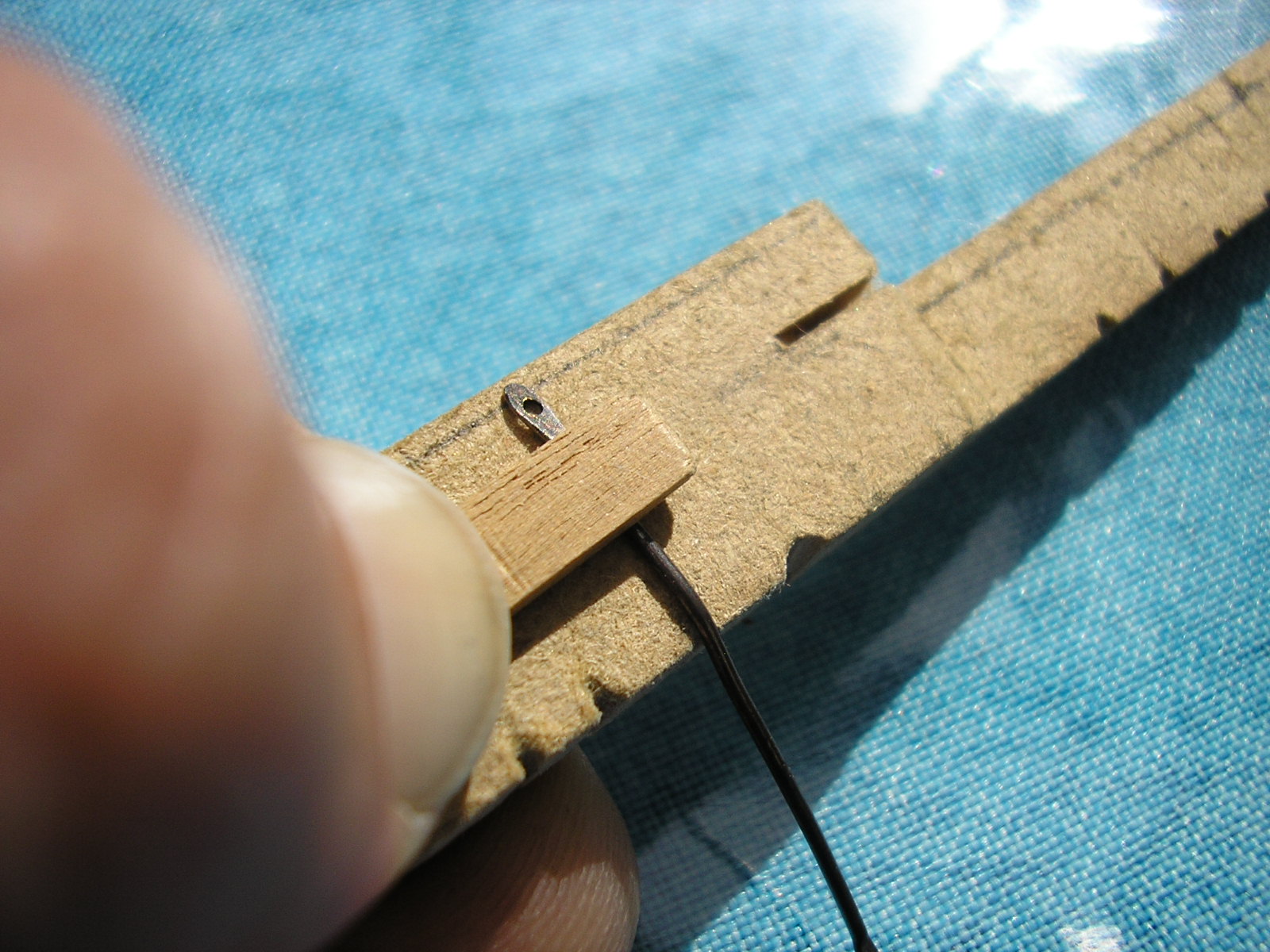

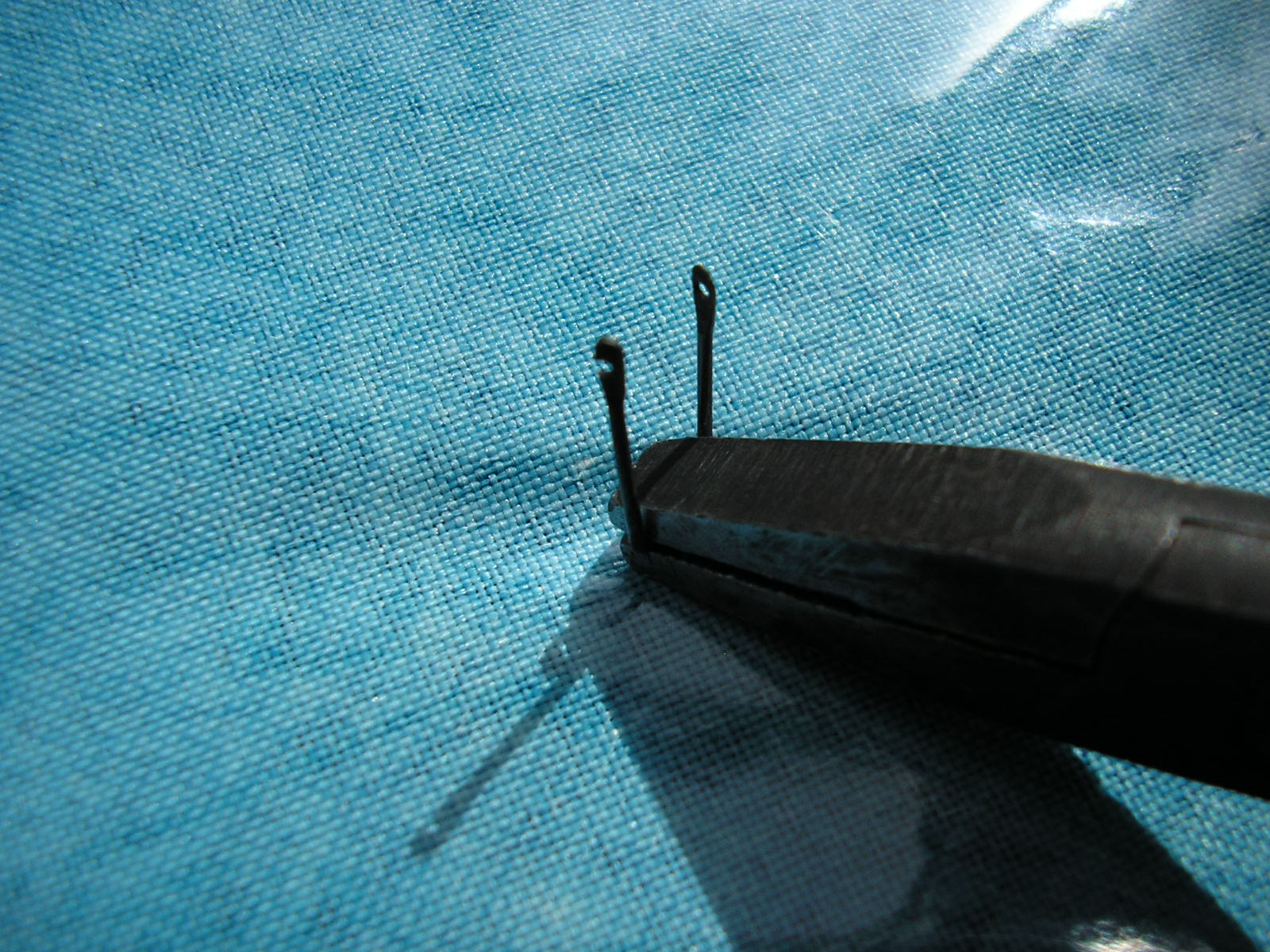

Una vez con su forma en "U", rectifico la posición de los extremos, uno debe de estar de forma que el hilo entre por el agujero de todos los candeleros y quede paralelo a la borda. Y el otro lo giro 90° respecto a el primero para pegar sobre este un listón de madera, que une todos los candeleros por la parte interior de la borda. Naturalmente reservamos el mejor taladro para el tramo de hilo.
