SECCION DE LA BELLE 1684 (terminado)

[edorta]

Hola a todos:

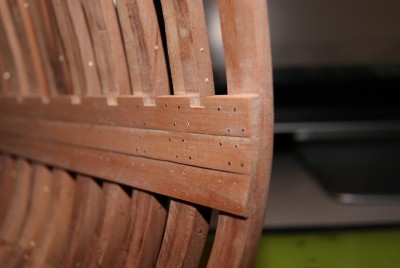

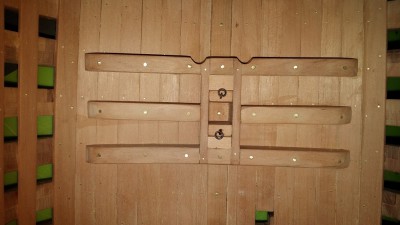

Le he quitado la "ortodoncia" al modelo y he colocado los clavos a los durmientes.

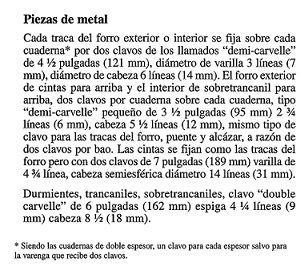

Después de haberlos puesto ( tal como se ve en el dibujo ) me ha surgido una duda, según el plano, el forro interior se coloca con cuatro clavos por cuaderna, al ser doble la cuaderna se pondrían dos clavos por cada espesor. Sin embargo en la descripción escrita de la monografía dice que se pondrán dos clavos por cuaderna y por ser de doble espesor, un clavo por espesor.

[edorta]

Hola a todos

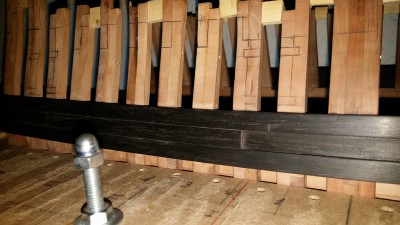

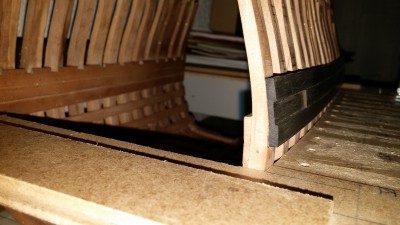

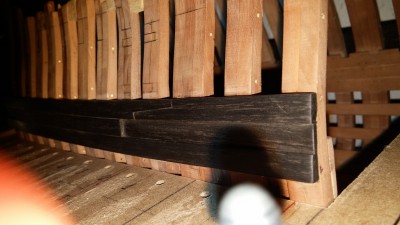

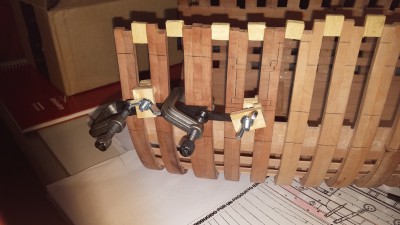

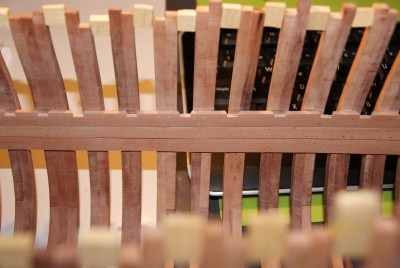

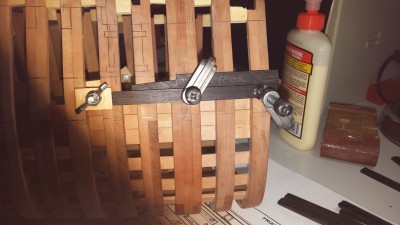

Construcción de los palmejares, adjunto fotos

[edorta]

Hola a todos:

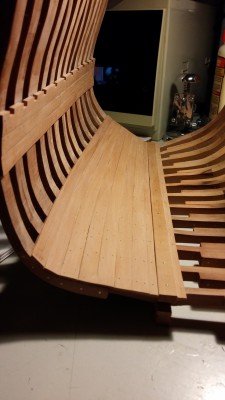

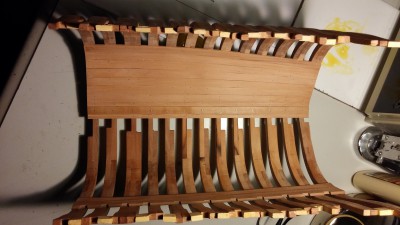

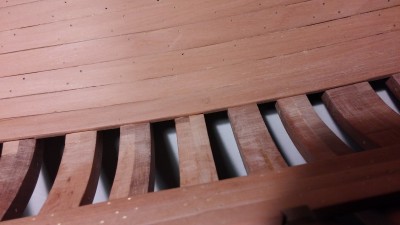

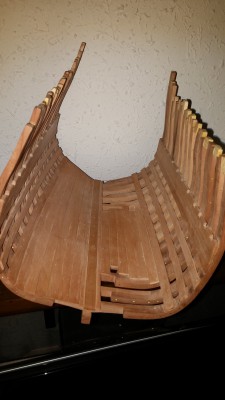

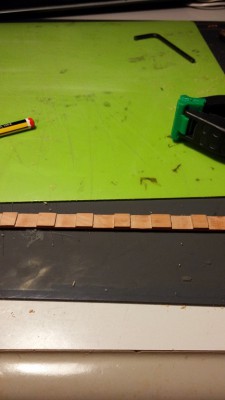

Adjunto unas fotos sobre el forrado interior.

Pregunta: El forrado interior me imagino que tendría ciertas imperfecciones, que no estaría tan pulido
como el forrado exterior del cual depende el rozamiento con el agua, lo digo por repasar con lija hasta
que quede muy pulido o dejarlo como se ve en las fotos. (que ya esta bastante igualado).

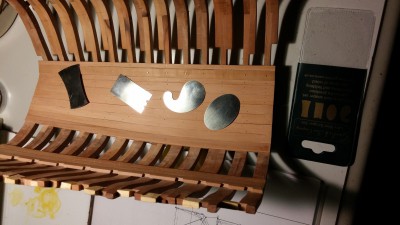

Lo he acuchillado con unas raspas pequeñas que compre por internet, me parecen un acierto. Ya veremos cuando se desafilen como me las arreglo para recuperar el filo del canto.

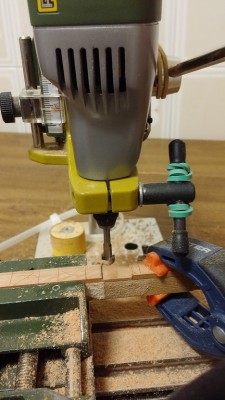

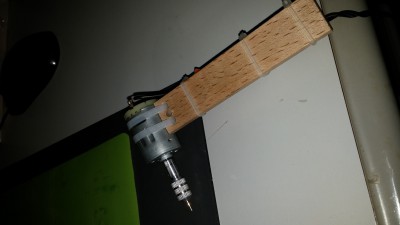

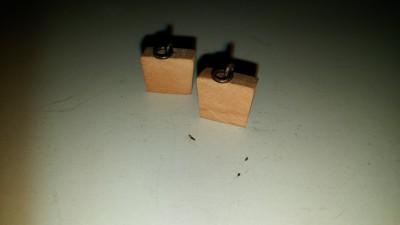

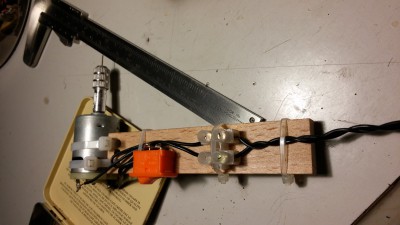

También os presento mi taladrito casero para interiores

[jesusja]

a mi me gusta más con pequeñas irregularidades, sino parece que está hecho en serie, pero es un gusto mas bien estético, ya que en cuestión técnica ando bastante flojo...

[ferarr]

Hola:
Lo llevas muy bien, me gusta.
El taladro casero, una gran idea.
Felicidades por tu trabajo

un saludo

[edorta]

Hola a todos

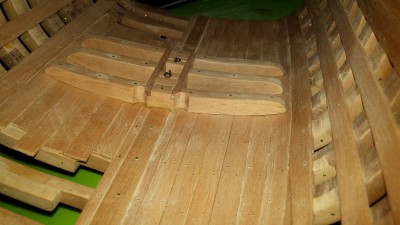

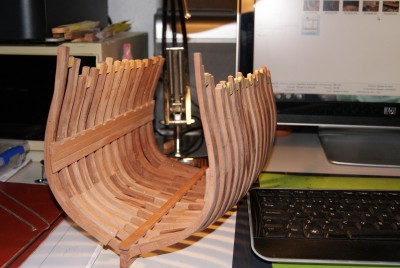

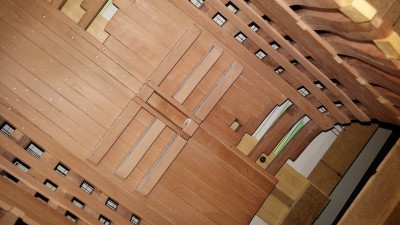

Bajo dos fotos donde se ve el forro interior terminado y el empiece de la
fabricación de la carlinga del palo mayor.
El forro de la bodega en estribor esta acabado parcialmente, solamente un trozo para poder poner la carlinga.
En la foto la carlinga solo esta presentada

[michael]

Muy buen trabajo, me encanta....

[Capitan Marano]

A mi también me gusta, felicitaciones

[edorta]

Hola a todos:

Gracias por todos los ánimos que me estáis dando.

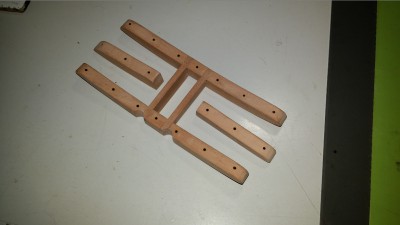

Os presento el despiece y el montaje de la carlinga
del palo mayor, su ajuste con el forro de la bodega
podía haber sido mejor, pero creo que puede valer
tal y como ha quedado.
Faltan por hacer los agujeros para el paso de las bombas.

[edorta]

Hola a todos:

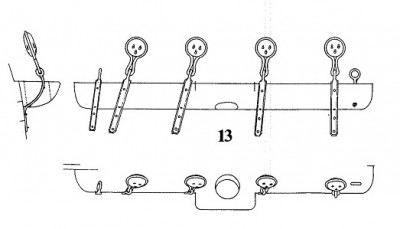

Agradecería mucho si entre los que conocéis la BELLE u otros barcos similares me podríais
decir o dar alguna orientación sobre como se fijan las mesas de guarnición de este modelo,
en los planos no se ve ningún elemento de sujeción con las cintas del casco, tampoco he visto
como las fijan en otros modelos de diferentes foros.

[Juan Velasco]

Por lo que se ve en los planos de la Belle, no es una tabla como normalmente se ve en otros modelos, es este lo compone un macizo que debe ir fijado directamente al entablado del casco

[edorta]

Por lo que se ve en los planos de la Belle, no es una tabla como normalmente se ve en otros modelos, es este lo compone un macizo que debe ir fijado directamente al entablado del casco

De acuerdo, ¿pero como se fija ese macizo al entablado del casco?. En los planos no se ve ningún elemento de fijación.

[Juan Velasco]

Efectivamente, en ninguno de los planos se ve algún punto de fijación, por lo que supongo que deberían ir fijados por dentro con clavos o pernos arponados.

[edorta]

Hola a todos:

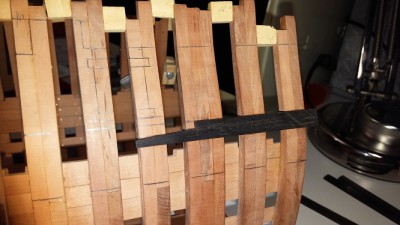

Ya he trazado portas y cintas, adjunto fotos del principio
de la colocación de las cintas.

[edorta]

Hola a todos

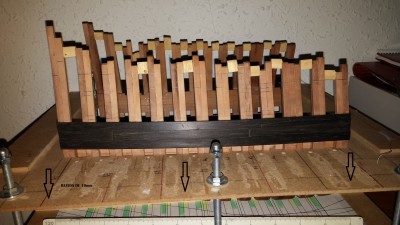

Pongo algunas fotos de las cintas ya colocadas.
He bajado 10mm la tabla del picadero para librar las cintas que
sobresalen de las cuadernas.
