Si, desde luego, este barco y el de tu hermano van a ser extraordinarios
COMISION DE MODELISMO DE LA REAL LIGA NAVAL ESPAÑOLA
MIEMBRO DE LA A.M.E.B.A
MIEMBRO DE LA HERMANDAZ DE LOS 8 SILLONES
http://ochosillones.blogspot.com" onclick="window.open(this.href);return false;
MIEMBRO DE LA A.M.E.B.A
MIEMBRO DE LA HERMANDAZ DE LOS 8 SILLONES
http://ochosillones.blogspot.com" onclick="window.open(this.href);return false;
gracias por los ánimos.
Ahora empiezo una nueva etapa en el barco.
Lo primero de todo, como ya he adelantado, son las cintas.
Esto me ha creado cierta controversia, al final y de acuerdo con otros foreros (fuentes de sabiduría, gracias) a los que he consultado y que entienden de esto mucho mas que yo, he decidido NO seguir la lámina 125 del álbun del Marcqués de la Victoria al 100% ya que hay partes del buque que no son de la época de Jorge Juan, de hecho, una de tantas son las cintas (ver lámina)
De modo que las voy a construir tal cual me he podido documentar, siguiendo a Aizpuru y sobre todo en base a las conclusiones que dictó Ricardo Rooth (constructor del Triunfante) en la Junta de Cádiz, dos años antes de la botadura del barco
La cinta principal se conforma de 4 hileras de tracas, hechas de tablones cortos unidos sin escarpes y a modo de testa como cualquier otra traca, sin embargo se debe reducir las puntas un 1/3 del ancho de las mismas (cuelgo imagen que en otro hilo se pudo ver)
Para calcular el largo de cada tablón os resumo las medidas según la escala:
Según parece observarse Rooth comenta que los tablones medían 14 pies de largo, luego:
1 pie de ribera mide 12 pulgadas es decir 28,735cm
14 pies son 168 pulgadas = 402,36cm lo que equivale a 4,0236m
Si el Triunfante medía de eslora 53,16m y aplicando mi escala 1/72 me sale 73,83cm, que es justo lo que mide mi modelo.
Aplico al escala al tablón y resulta:
4,0236m = 5,60cm que es lo que debe medir cada tablón, esto supone una media de 13-14 tablones por cada hilada de cinta.
Y así es como en principio lo voy a hacer, salvo que me salga un churro...., claro, porque ajustar tantas tablitas puede ser contraproducente y desmerecer el modelo, en todo caso si no sale bien, las arracaré y las haré lisas como se observa en todos los modelos de arsenal del MNM
He hecho una prueba con madera de cerezo, las originales serán de ébano
Ahora empiezo una nueva etapa en el barco.
Lo primero de todo, como ya he adelantado, son las cintas.
Esto me ha creado cierta controversia, al final y de acuerdo con otros foreros (fuentes de sabiduría, gracias) a los que he consultado y que entienden de esto mucho mas que yo, he decidido NO seguir la lámina 125 del álbun del Marcqués de la Victoria al 100% ya que hay partes del buque que no son de la época de Jorge Juan, de hecho, una de tantas son las cintas (ver lámina)
De modo que las voy a construir tal cual me he podido documentar, siguiendo a Aizpuru y sobre todo en base a las conclusiones que dictó Ricardo Rooth (constructor del Triunfante) en la Junta de Cádiz, dos años antes de la botadura del barco
La cinta principal se conforma de 4 hileras de tracas, hechas de tablones cortos unidos sin escarpes y a modo de testa como cualquier otra traca, sin embargo se debe reducir las puntas un 1/3 del ancho de las mismas (cuelgo imagen que en otro hilo se pudo ver)
Para calcular el largo de cada tablón os resumo las medidas según la escala:
Según parece observarse Rooth comenta que los tablones medían 14 pies de largo, luego:
1 pie de ribera mide 12 pulgadas es decir 28,735cm
14 pies son 168 pulgadas = 402,36cm lo que equivale a 4,0236m
Si el Triunfante medía de eslora 53,16m y aplicando mi escala 1/72 me sale 73,83cm, que es justo lo que mide mi modelo.
Aplico al escala al tablón y resulta:
4,0236m = 5,60cm que es lo que debe medir cada tablón, esto supone una media de 13-14 tablones por cada hilada de cinta.
Y así es como en principio lo voy a hacer, salvo que me salga un churro...., claro, porque ajustar tantas tablitas puede ser contraproducente y desmerecer el modelo, en todo caso si no sale bien, las arracaré y las haré lisas como se observa en todos los modelos de arsenal del MNM
He hecho una prueba con madera de cerezo, las originales serán de ébano
- Adjuntos
-

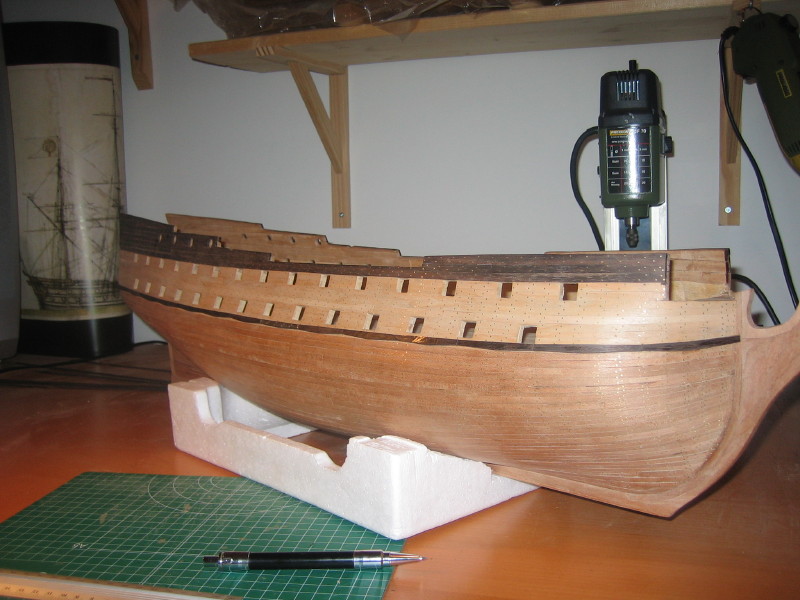

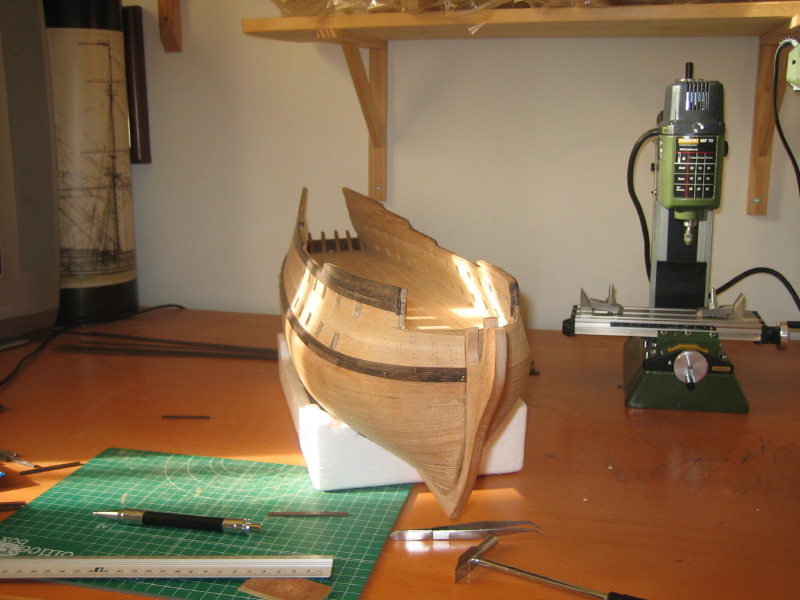

- comparativa con el modelo
-

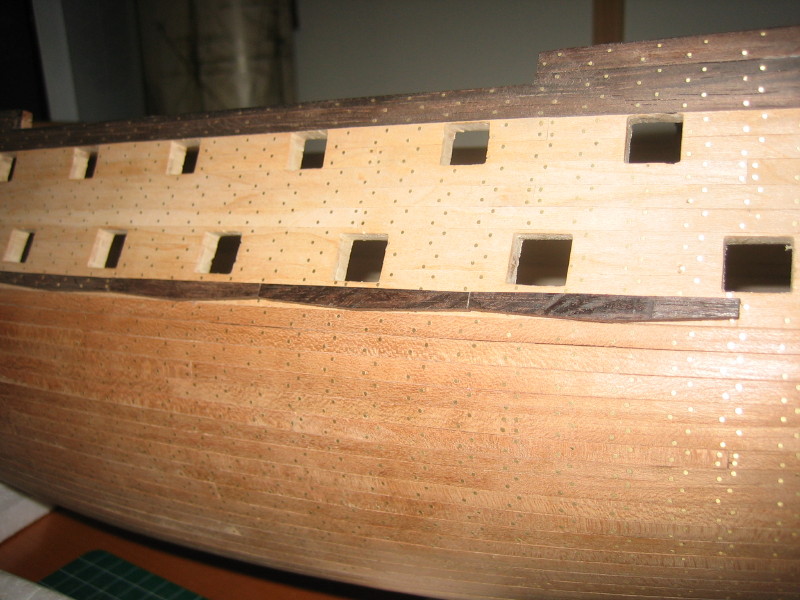

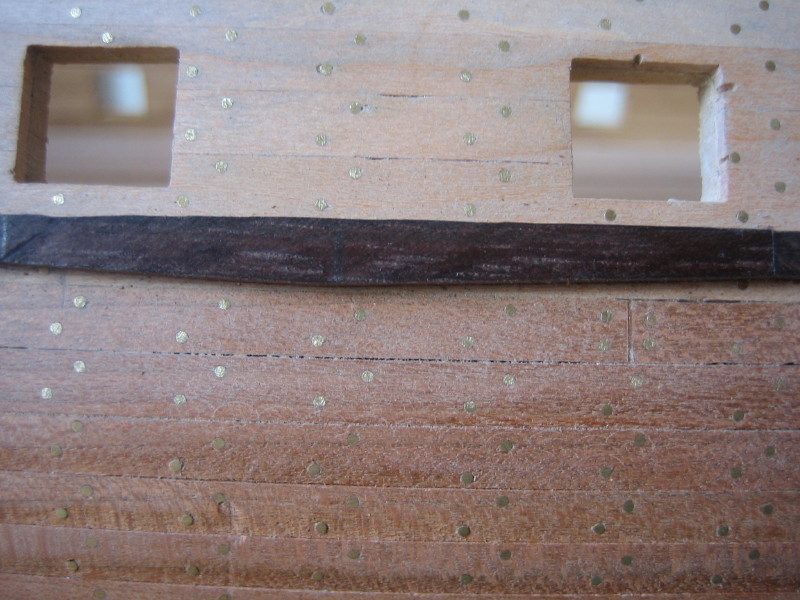

- de cerca
-

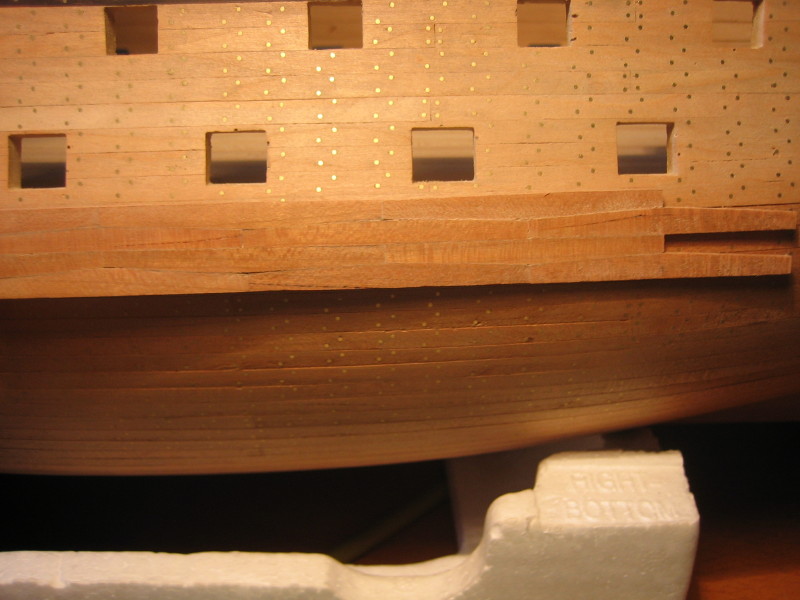

- prueba con cerezo, cuesta bastante ajustar bien los tablones
-
- ejemplo a seguir
- esquema_de_cinta_a_lo_jorge_juan_105.jpg (11.47 KiB) Visto 3359 veces
-

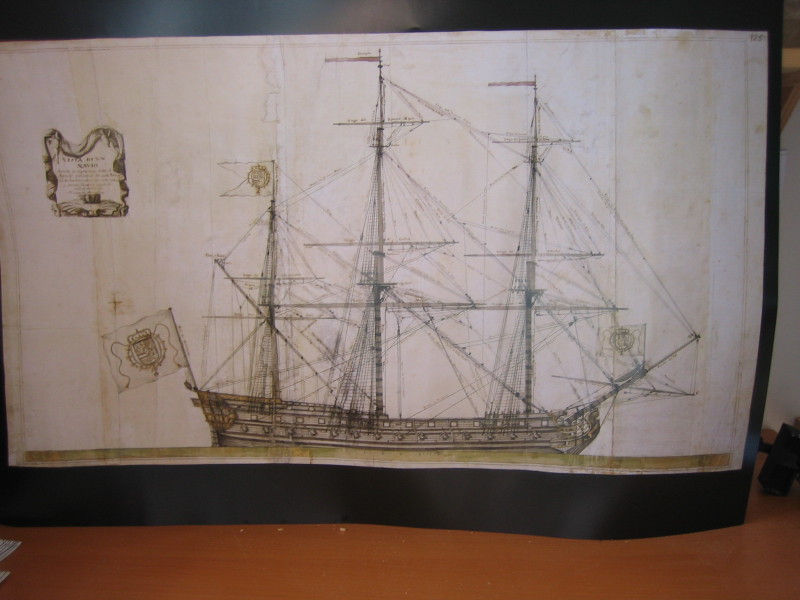

- lámina 125 del Marqués de la Victoria
Un saludo
Rafael García
Rafael García

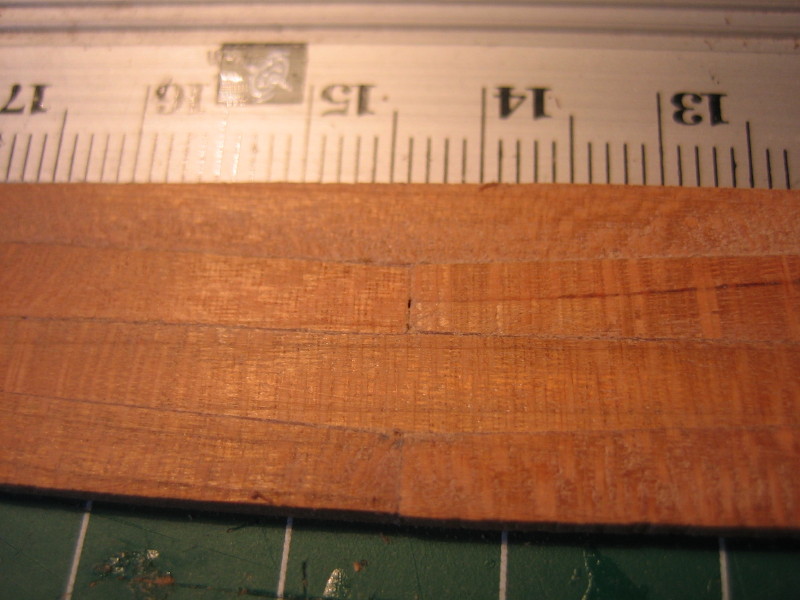

Pues menos mal que me has avisdo porque pensaba cortarlas todas iguales, luego al intentar colocarlas me habría dado cuenta, pero menuda faena.
De hecho el primer tablón he tenido que hacerlo 1,5mm más corto para que coincida con las cuadernas.

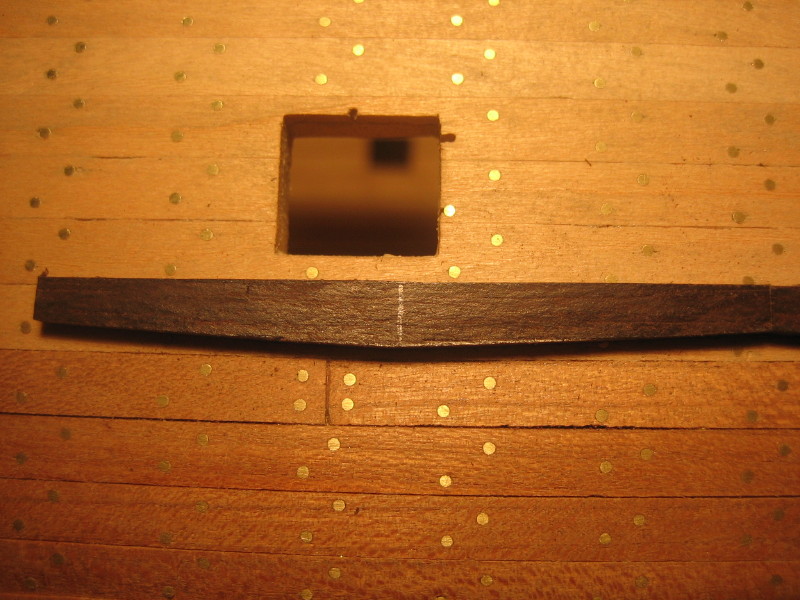

Pongo la foto, me imagino que te refieres a esto.
De hecho el primer tablón he tenido que hacerlo 1,5mm más corto para que coincida con las cuadernas.
Pongo la foto, me imagino que te refieres a esto.
- Adjuntos
-
Un saludo
Rafael García
Rafael García
Empiezo la primera hilera en la cinta principal, esta cinta es la más fácil de hacer, la siguiente tendrá doble ajuste y será la prueba de fuego para continuar de esta forma.
Pongo el proceso
Pongo el proceso
- Adjuntos
-
- y pego el tablón una vez ajustado al mm.
-

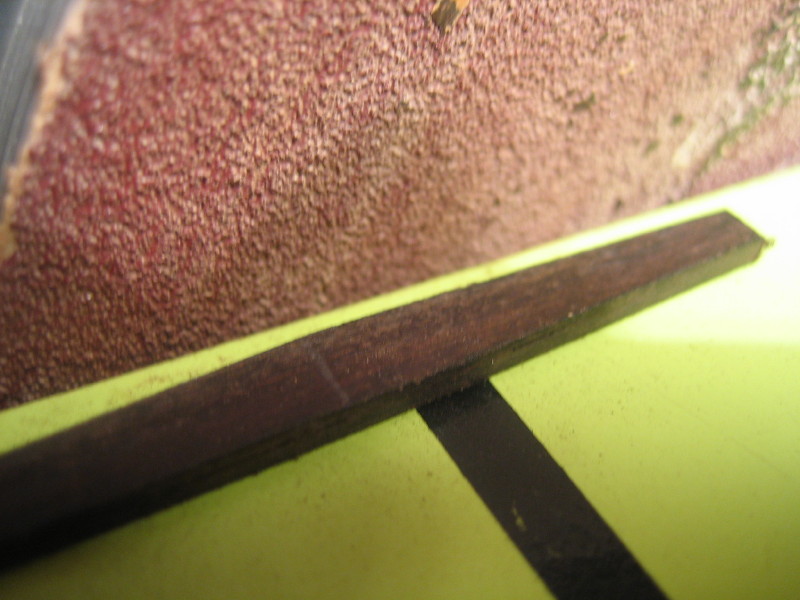

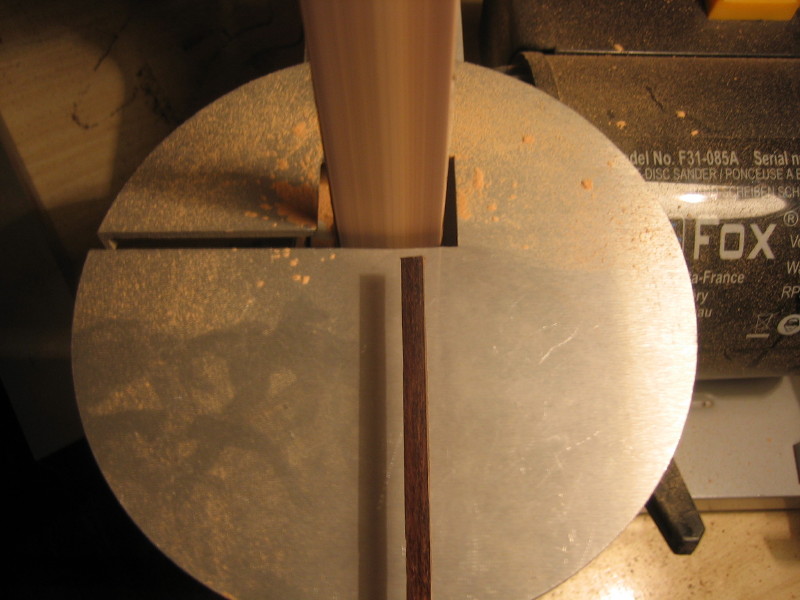

- con la lijadora circular, lijo y ajusto
-

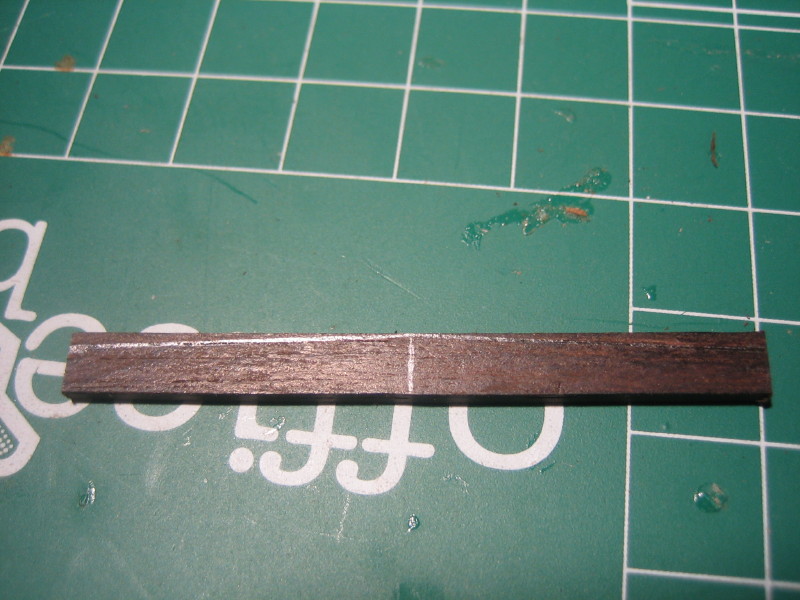

- dibujo el rebaje necesario en las puntas, una 1/3 parte del grosor del tablón.
-

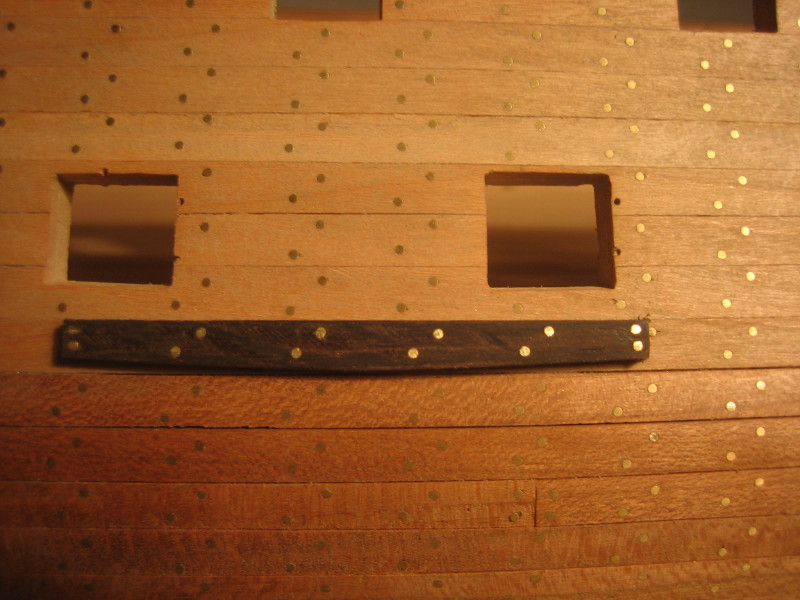

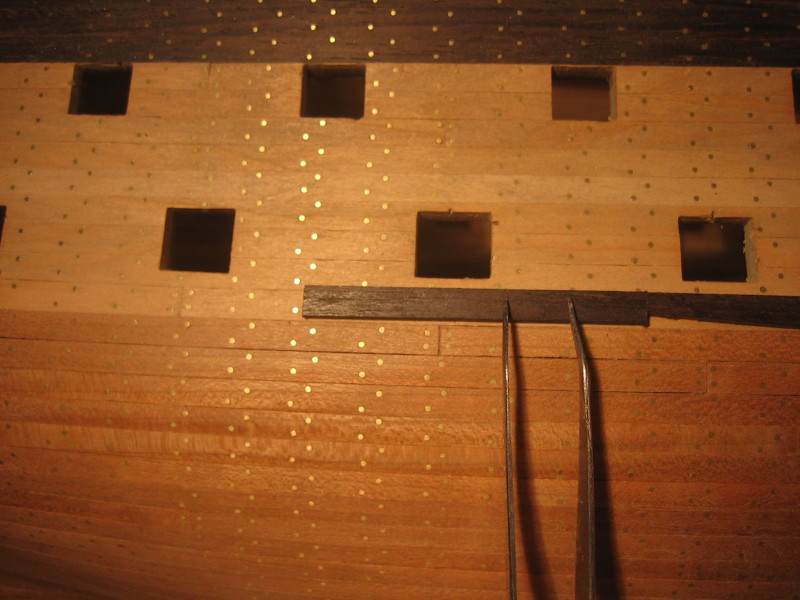

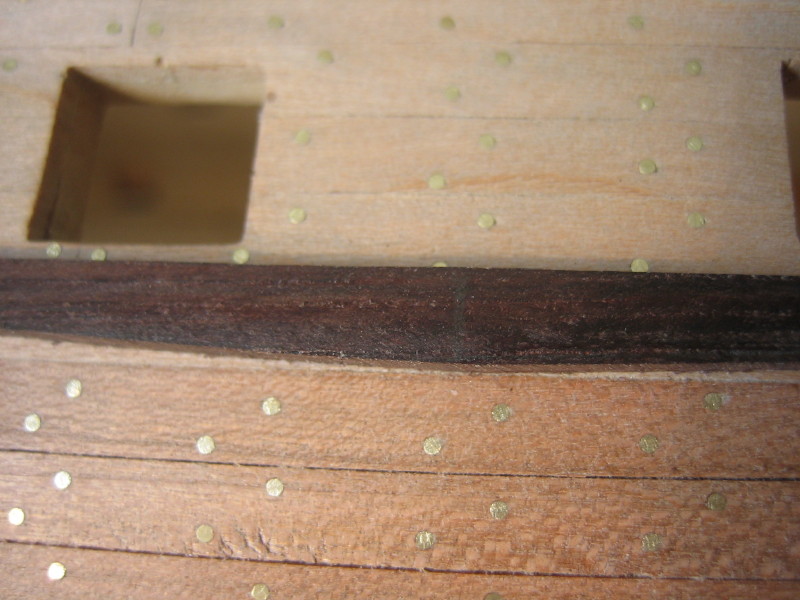

- tomo bien las medida para que coincida con los clavos, tal como dice Isidro
-
- termino de preparar las puntas bien rectas
-

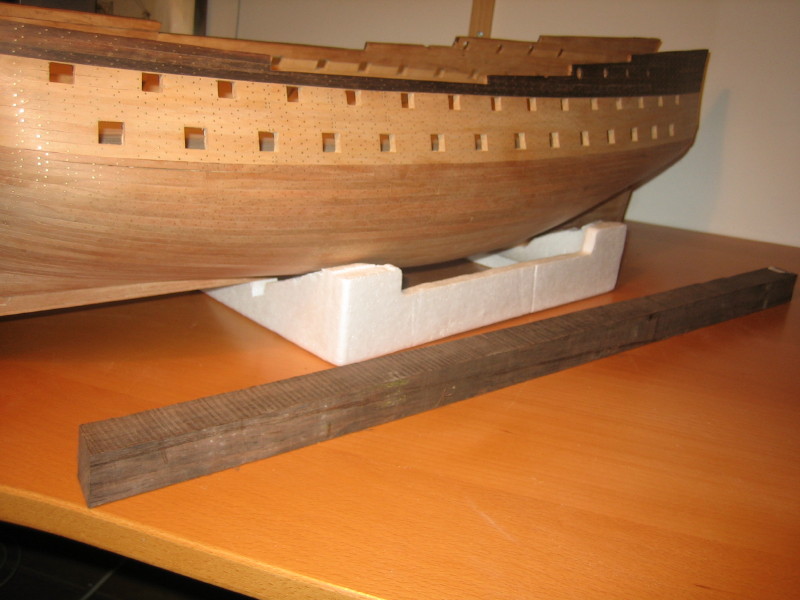

- de este tablón saco las tracas de ébano.
Un saludo
Rafael García
Rafael García
últimas por hoy, mañana seguiré con la segunda hilada, a ver que tal me sale.
- Adjuntos
-

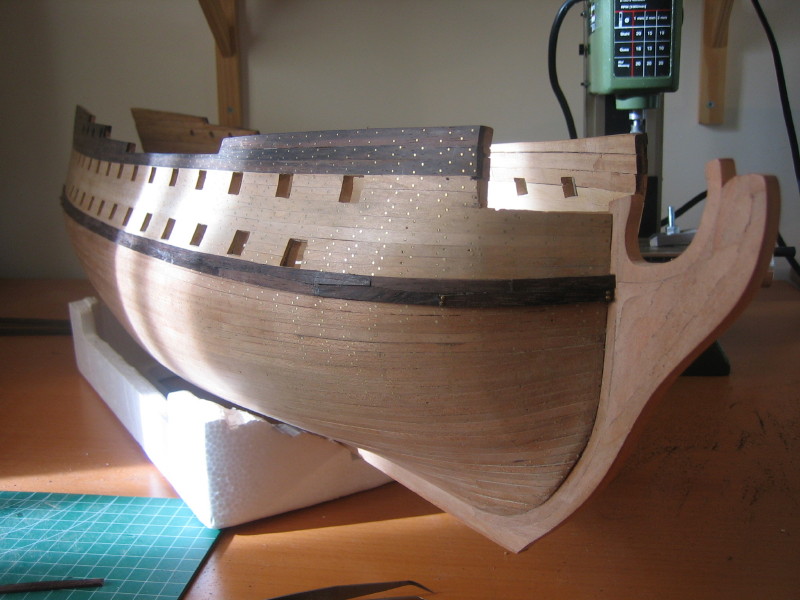

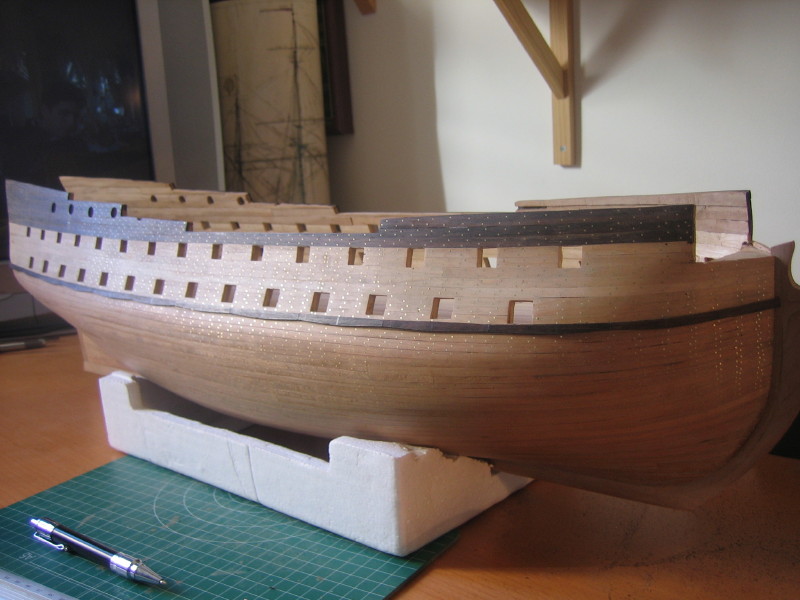

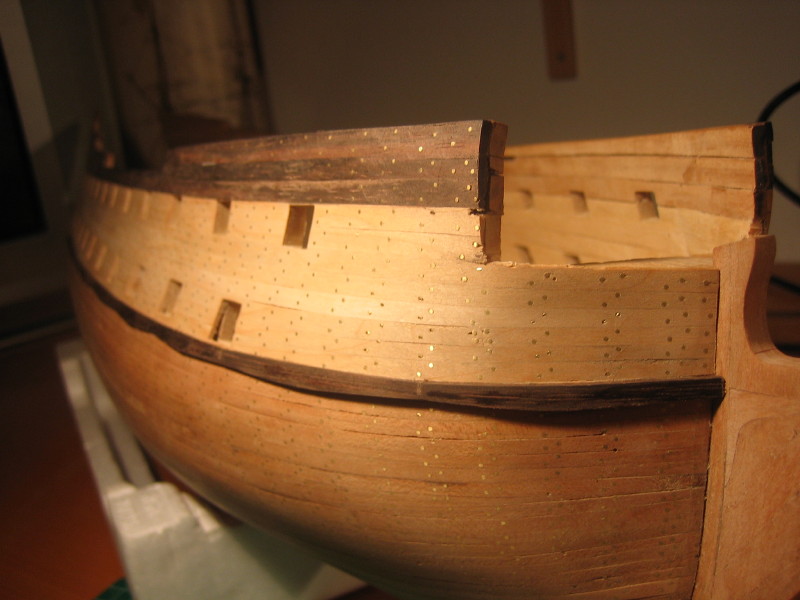

- tiene arrufo por supuesto
-

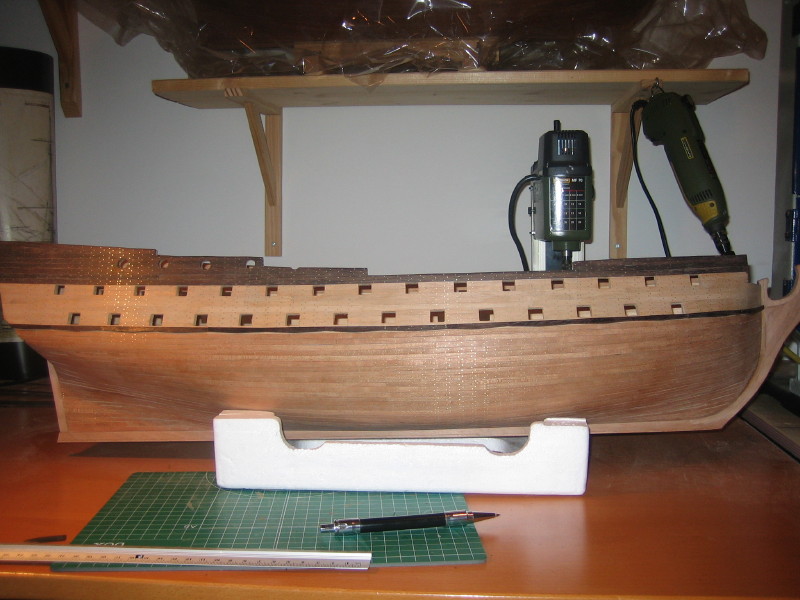

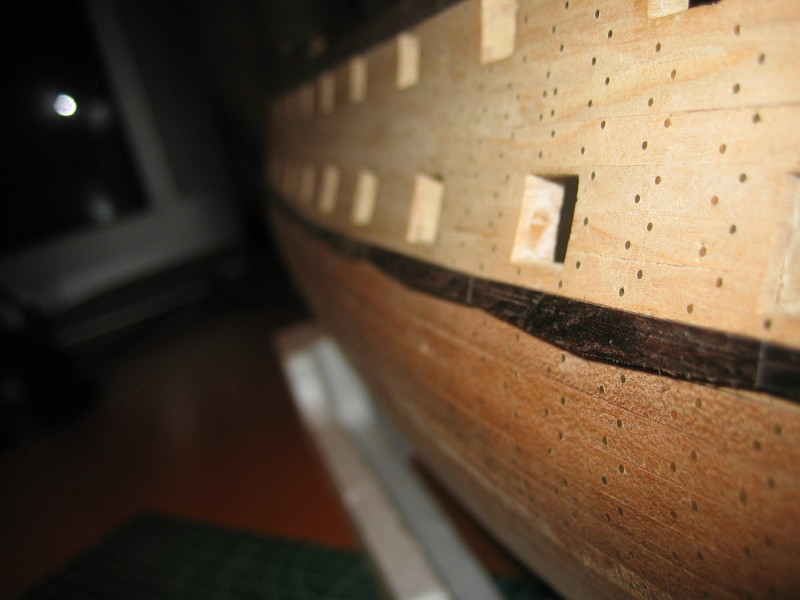

- otra vista
-

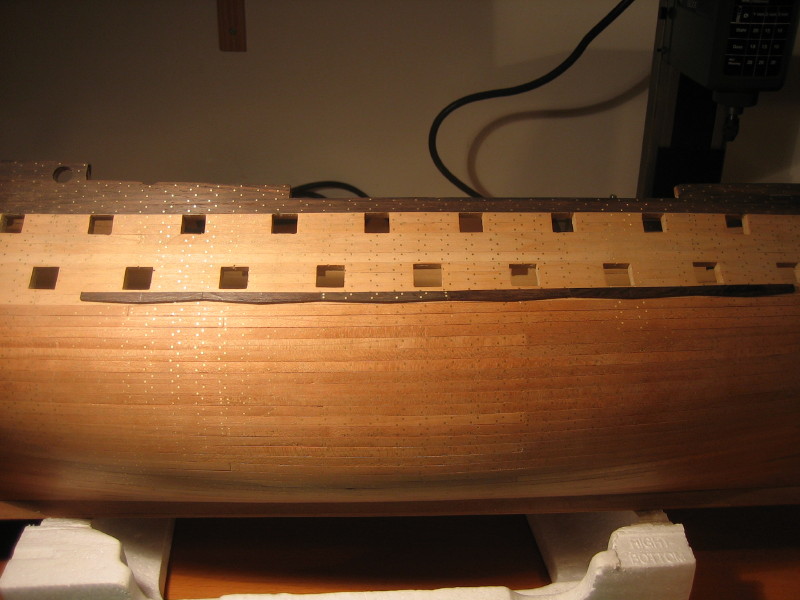

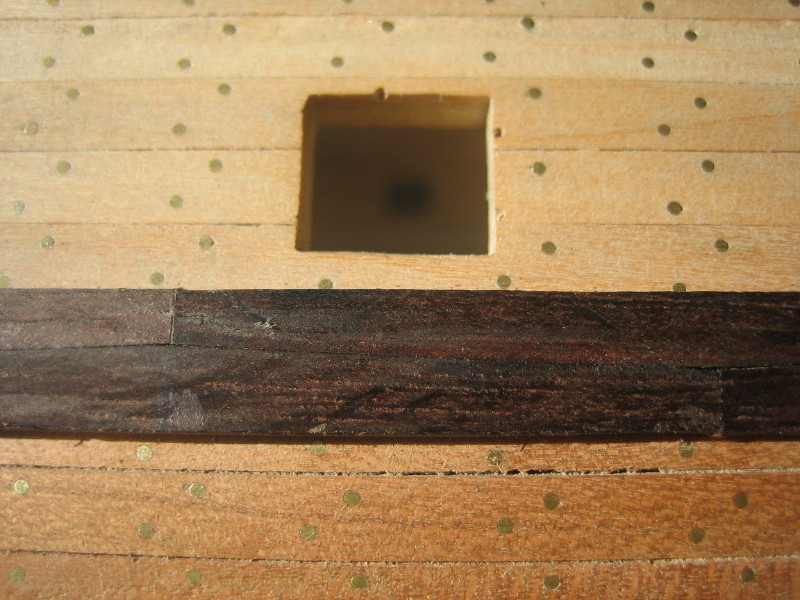

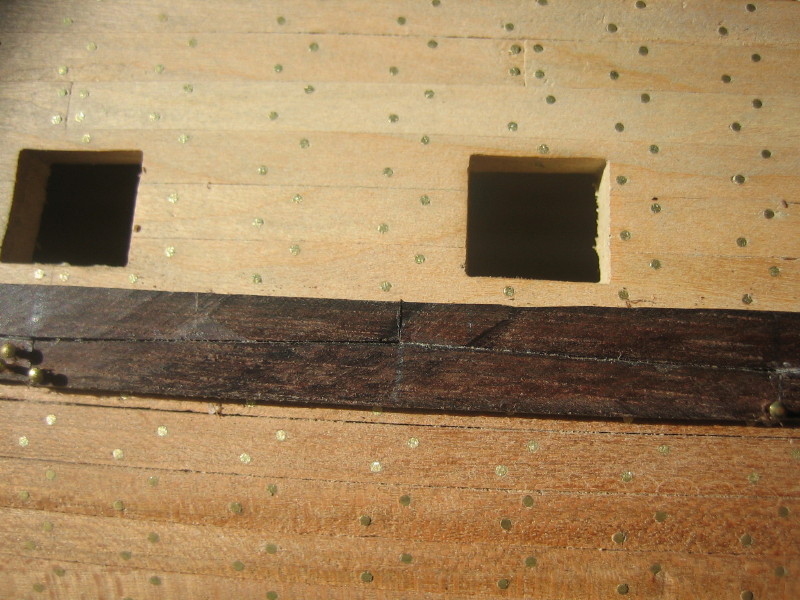

- primera hilada terminada, como digo ésta es la fácil, ahora vienen las complicadas
-

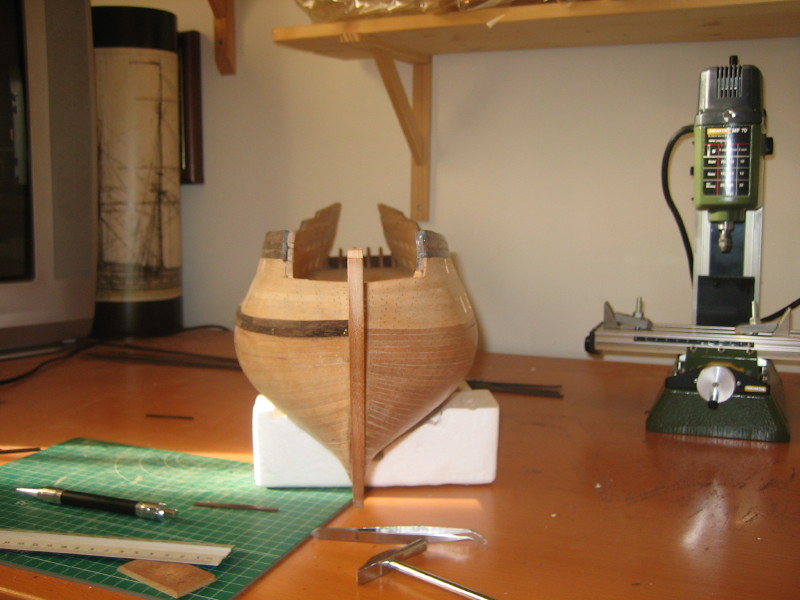

- vista frontal
-

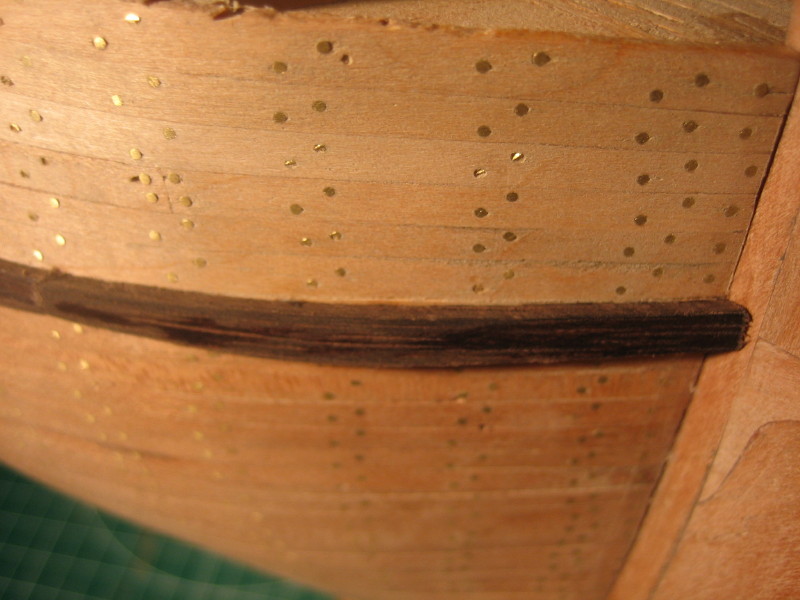

- en proa aplico calor y agua a la traca para poder conseguir la curvatura adecuada
-

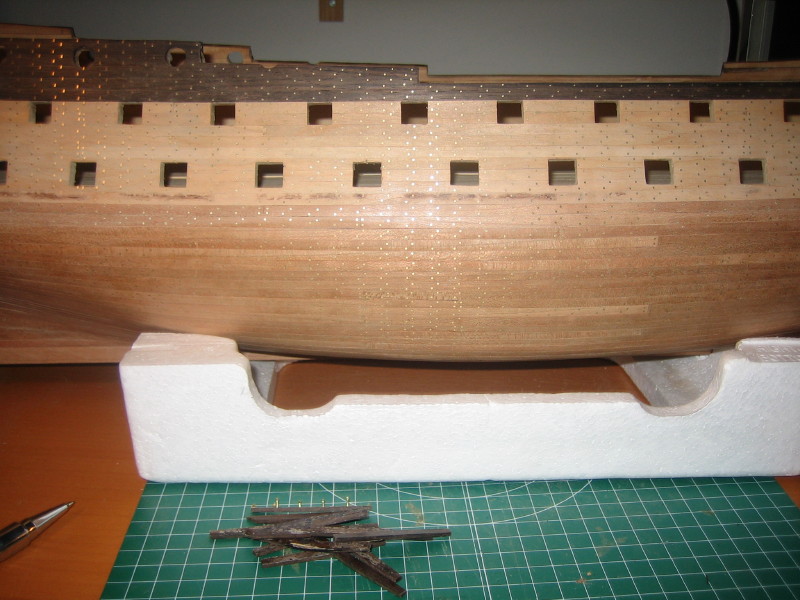

- el proceso es repetitivo pero se avanza rápido
-

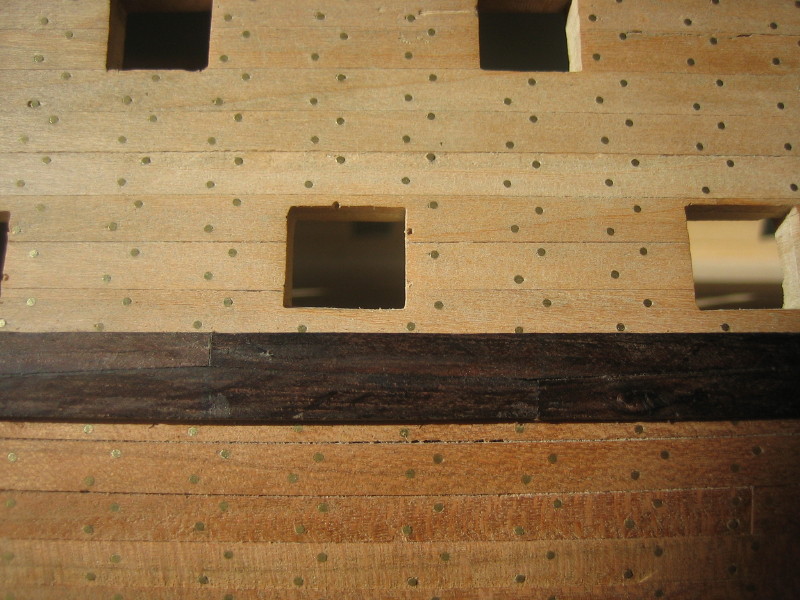

- voy colocando piezas
Un saludo
Rafael García
Rafael García
Pues la verdad.....ni me había fijado, ya decía yo que iba muy rápido.Tienes razón, no me coincide casi ninguna, mañana me habría dado cuenta del fallo al hacer la segunda hilera.
Uff, que faena, tendré que arrancar todas y están bien pegadas.
Pues nada, gracias por avisarme y mañana os cuento como acaba la historia......ya lo decía mi abuela, paciencia y con buena letra
Un saludo
Rafael García
Rafael García
Siempre que se pueda rectificar hay que hacerlo sin pensarlo dos veces, si no lo haces lo verás de por vida y eso si que molesta.koxkila escribió:Hola Conn, me tiene fascinado la capacidad de rectificación que tienes. No dudas ni un momento en desarmar o rectificar lo que sea con tal de conseguir la perfección.
Eso si que es de sabios!,
Adelante!, eres un autentico CRAK.
Un saludo.- Koxkila.
Intentaré hacer el barco lo mejor que pueda dentro de mis posibilidaddes.
Un saludo
Rafael García
Rafael García
-
chesy_mosha
- Aficionado
- Mensajes: 27
- Registrado: Jue Oct 16, 2008 3:56 am
- Ubicación: buenos aires Argentina
De nada, si necesitas otra información y te puedo ayudar será con mucho gusto.chesy_mosha escribió:Gracias Conn por la informacion!! este modelo esta quedando de mil maravillas!!!
Sigo con la segunda hilada de la cinta, como he dicho antes, cuesta mucho ajustar bien y no dejar huecos, pero creo que el resultado es mas que satisfactorio. Por lo tanto seguiré con ellas.
Os pongo unas cuantas fotos
- Adjuntos
-
- Ahora a por la 3ª y 4ª hilada.
-
-
-
-
-
-
-
