Pesquero "Artur" (Terminado)

[gerardo navarro]

bueno muchachos me corrigen por si meto las de caminar, aqui creo que al colocar este forro, estoy forrando o va quedando ya lo que seria las amuras, costados y aletas del pesquero....

ver fotos

[gerardo navarro]

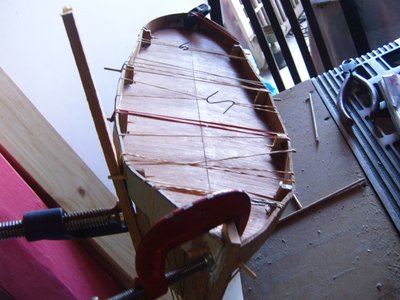

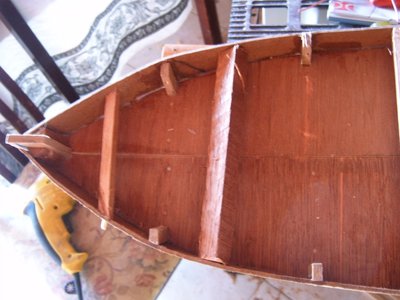

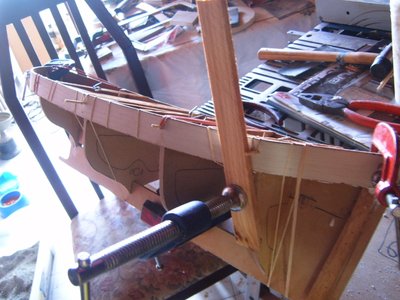

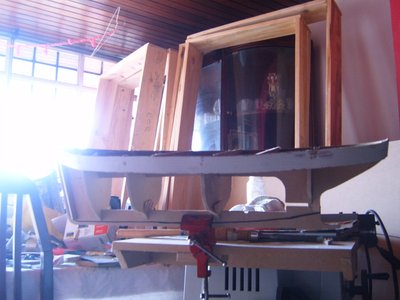

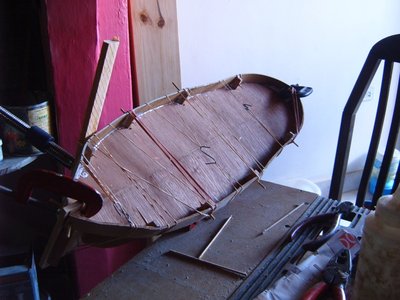

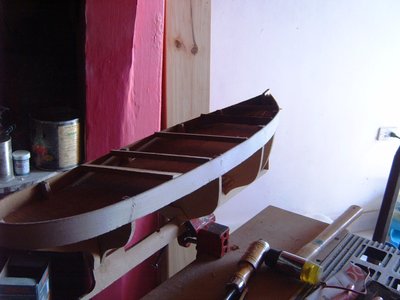

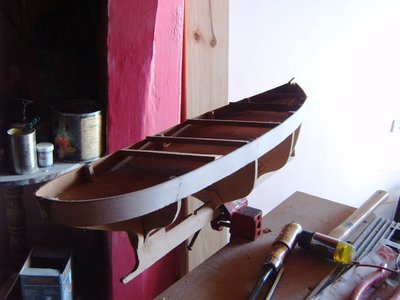

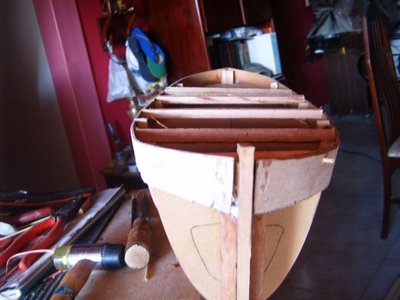

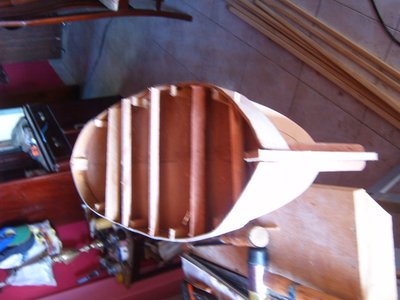

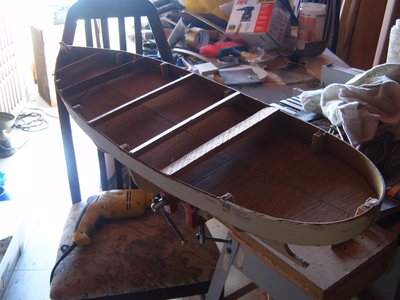

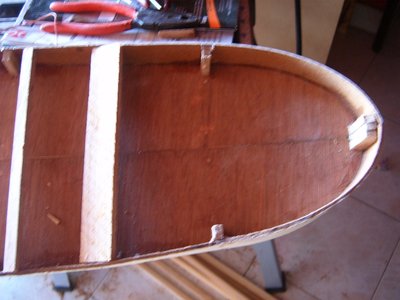

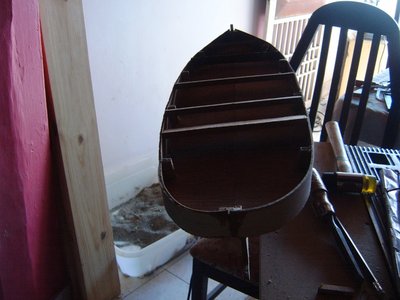

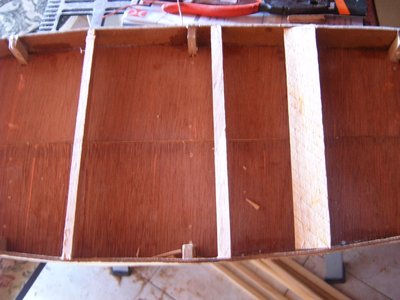

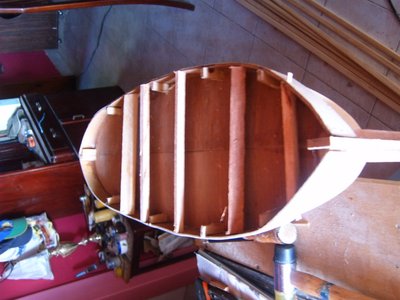

en estas fotos se aprecia que ya estan los costados pegados en su totalidad, como los sumergi en agua tibia varias veces (utilice para sacar las piezas, recortes de puertas entamboradas que para dejarla a la medida c recortan, quedando este material que no es ni mdf, ni triples, ni madera, es una especie de compuesto de carton prensado, pero muy resistente como si fuese madera y material de reciclaje, acuerdense que hay que ayudar con el medio ambiente) prosigo como los sujete con ligas de caucho y prensas y coloque tachos (trozos de palos de pinchos) de madera en las cuadernas para afirmarlos en ellas, al secar tiende a quedar torcidos, por tal motivo coloque esos listones que veran en la foto y los lleve a la fuerza a como deben de quedar, segun el plano, luego de colocar estos listones, con una brocha y agua empece a mojarlos totalmente por dentro y por fuera para abrandarlos nuevamente, eso si hay que tener cuidado de no hacer pozos de agua en cubierta, secar el exceso, porque puede abrandar la cola blanca y despegar la madera, se coloca al sol por unas tres horas, al secar la cinta o madera, queda nuevamente uniforme como veis en la foto sin torceduras y desperfectos...

[gerardo navarro]

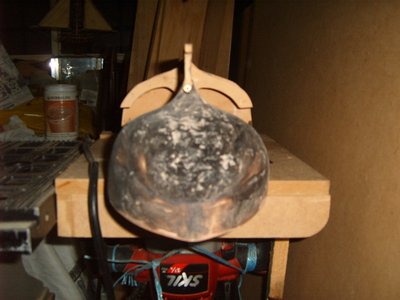

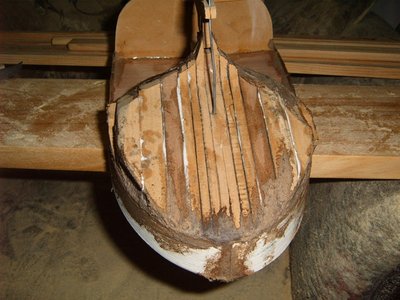

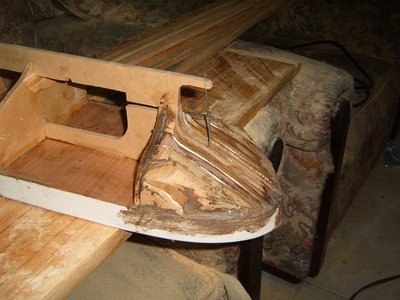

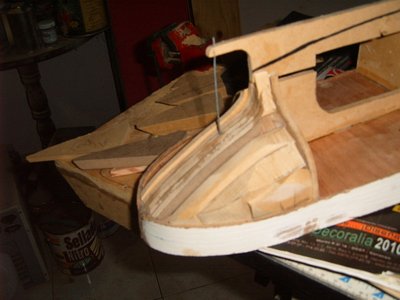

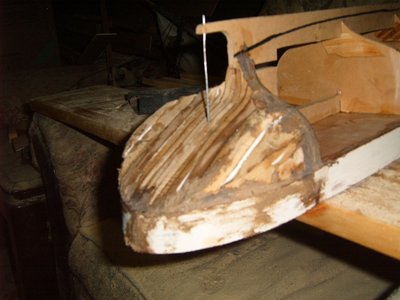

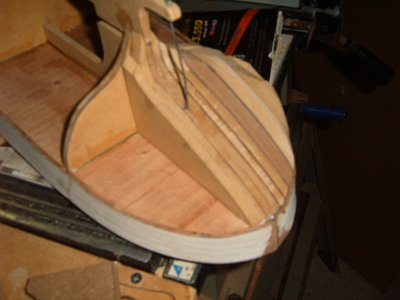

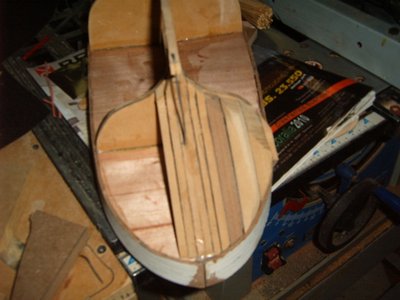

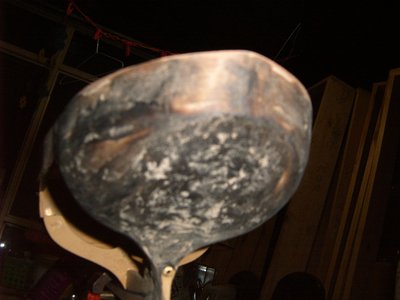

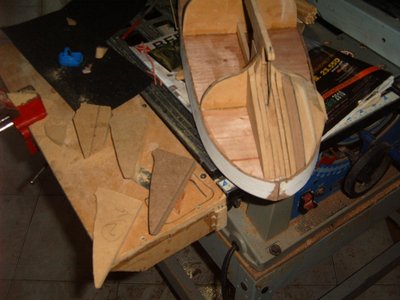

bueno y lo ultimo por hoy, deje rellena la popa, para luego lijar y modearla segun la forma de las cuadernas, utilizando recortes de MDF, de 6mm y de 15mm, asi podre empezar a colocar las tracas para ir forrando el resto del casco...

[Maquinilla]

Gerardo vas por buen camino, pero ¿esas claras entre cuadernas no son muy anchas?, ¿vas a colocar mas cuadernas?.

Saludos cordiales.

[gerardo navarro]

Gerardo vas por buen camino, pero ¿esas claras entre cuadernas no son muy anchas?, ¿vas a colocar mas cuadernas?.

Saludos cordiales.

no creo, me enredaria mas, aunque falta colocar una pequeña que sostiene el bocin para el eje del motor, vamos a ver como me va sino te tomo la idea..... porque la verdad llevo dias matandome el coco en eso....

Saludos....

[gerardo navarro]

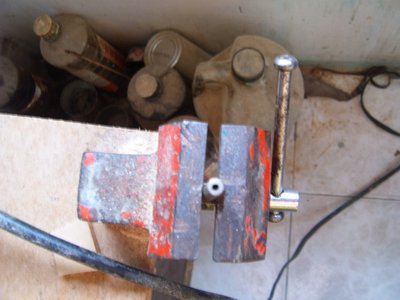

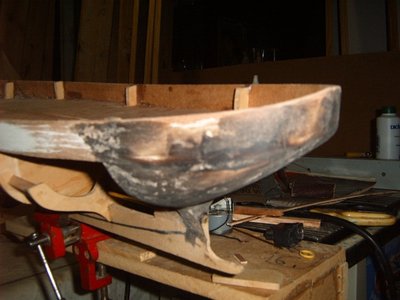

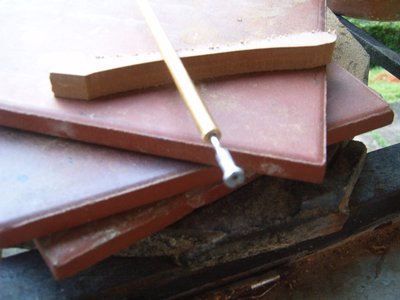

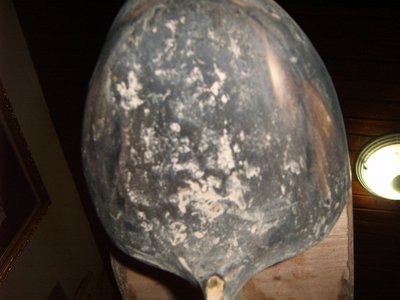

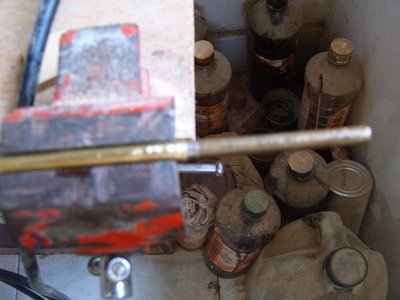

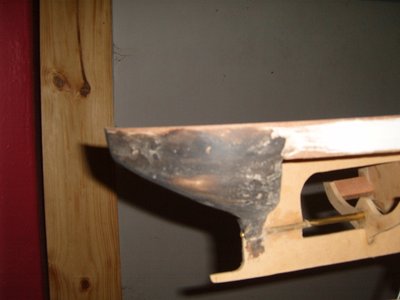

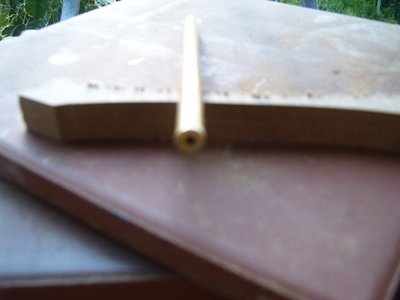

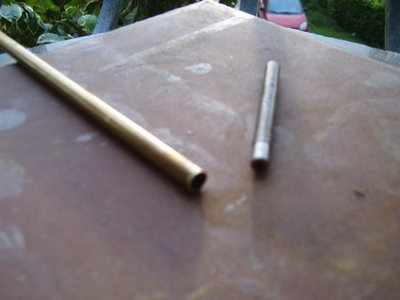

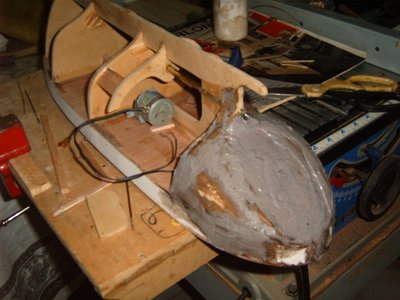

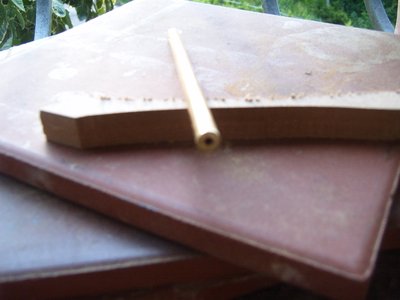

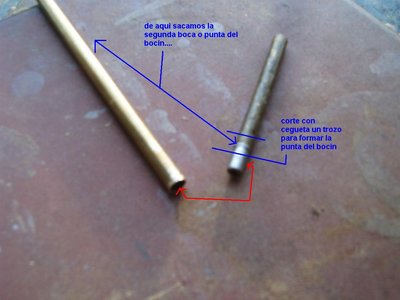

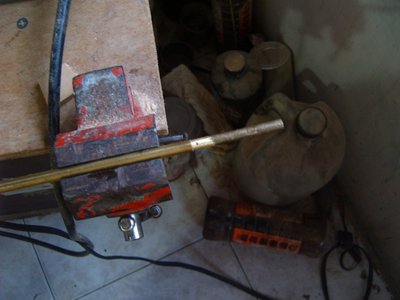

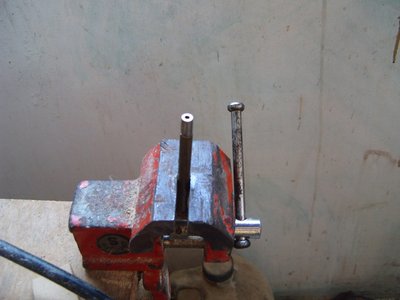

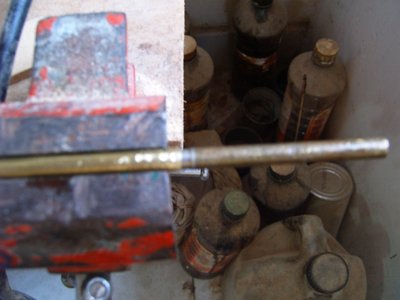

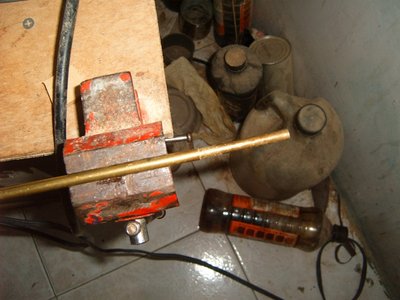

hoy lije un poco la popa, y la tengo lista para aplicar mas resane, para seguir rellenando imperfectos, pero c me dio por ponerme a ver si podria colocarle un motorcito a mi primer pesquero, para que tenga movimiento su helice como los de verdad, lastima que no tenga como hacerlo aun RC, bueno hay vamos de poco en poco, aqui dejo las fotos de como hice el bocin y eje para sujetar la helice....

[gerardo navarro]

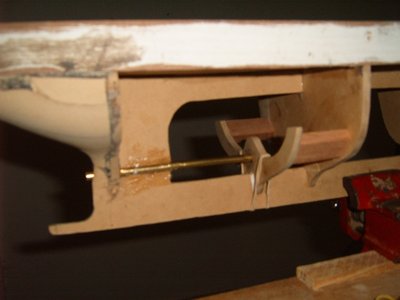

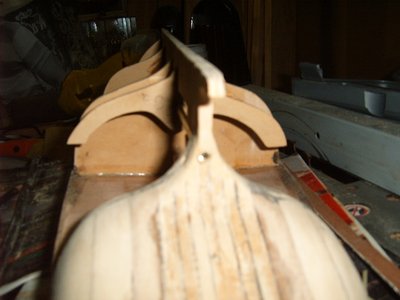

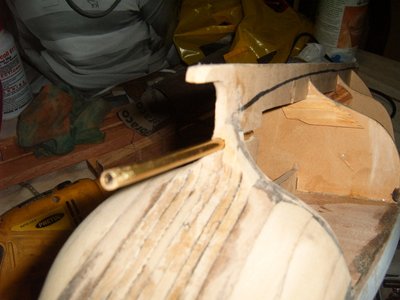

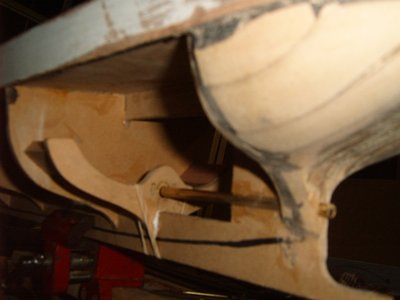

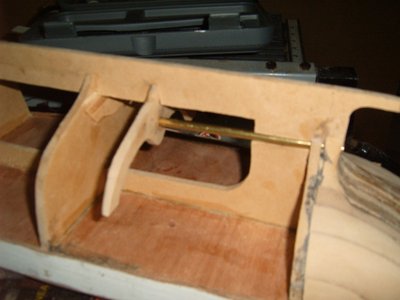

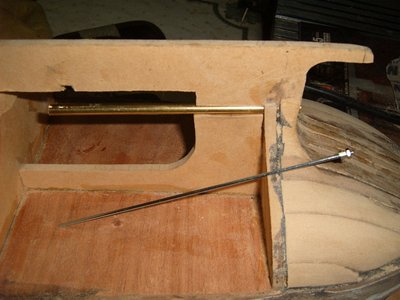

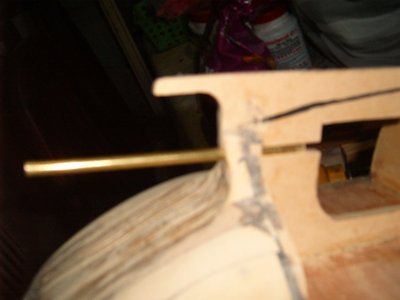

en esta parte introduzco para fijar el bocin en la quilla, tambien coloco la cuaderna pequeña que faltaba, que ayuda a sostener el bocin.....

[gerardo navarro]

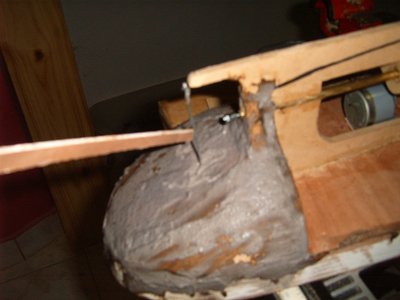

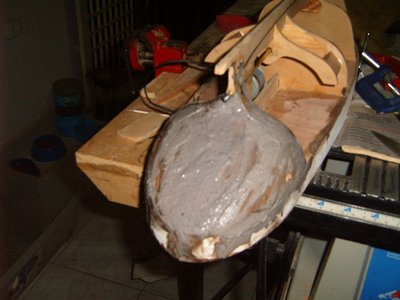

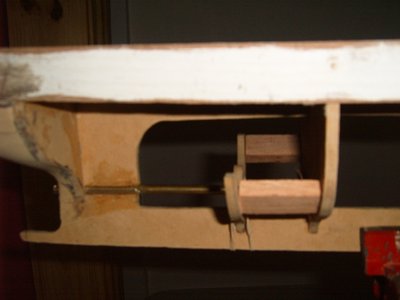

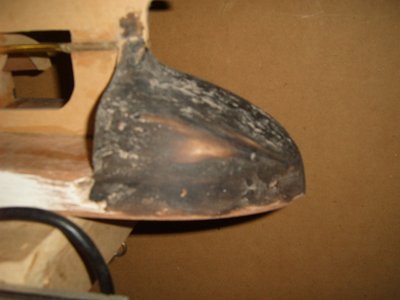

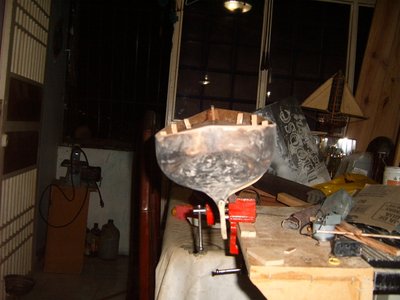

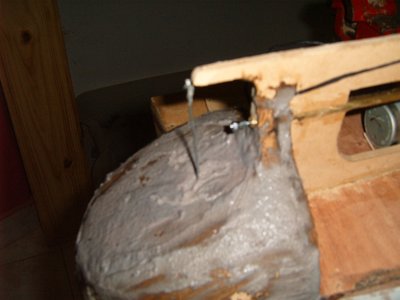

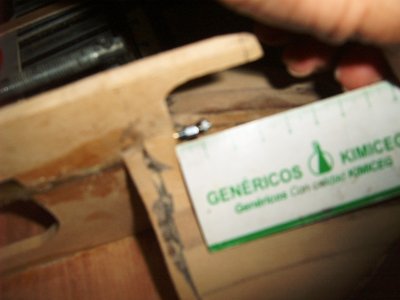

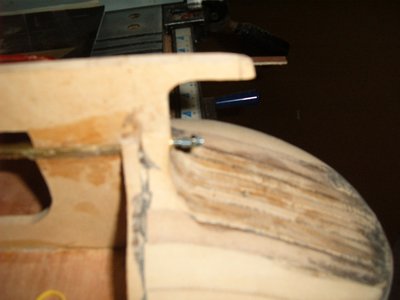

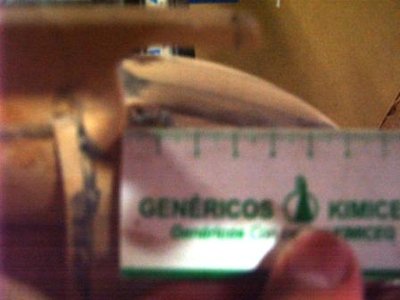

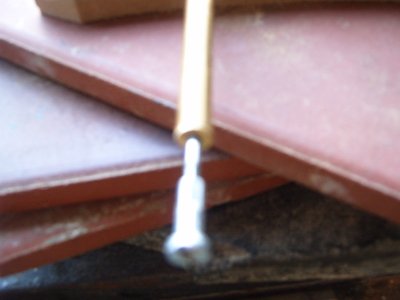

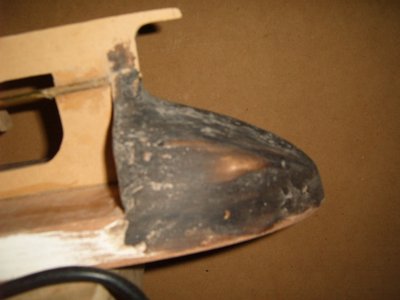

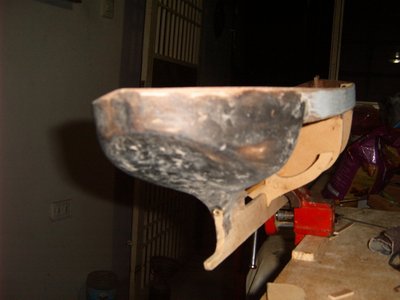

aqui en esta ultima parte, mas fotos de como se ve el bocin, ademas lo medi y la parte del eje que queda para sujetar la helice con la rosca tiene de largo o sobresaloendo 1cm con 3 lineas, no c si esta muy largo o alguien me puede decir de cuanto c puede dejar... tambien ya le aplico mas macilla a la popa para dejar secar todo el dia....

tengo dos preguntas:
de cuanto c puede dejar el largo de la rosca del eje para la helice, para que no sobre luego de colocar la helice..

la eslora del barco es de 60 cm y manga de 18 cm, de que tamaño tengo que hacer la helice, para que no se vea tan grande ni tan chica, no tengo idea....

[DamiánGuzmán]

Muy bien Gerardo, vas rapidisimo. He estado un poco ocupado pero apenas tenga un tiempito sigo avanzando con el mio.

Saludos.

[Maquinilla]

Gerardo, me gusta tu trabajo. Te sigo.

Saludos cordiales.

[xavierb]

querido amigo gerardo, ya he visto que emprendemos otro proyecto que seguro que va ir de lujo, yo vaoy a estra atento a los avances.

Yo seguiré con mi elbe esta semana después de problemillas personales y profesionales pero ya empiezo otra vez para llegar hasta el final de mi proyecto.


saludos


xavier

[gerardo navarro]

Muy bien Gerardo, vas rapidisimo. He estado un poco ocupado pero apenas tenga un tiempito sigo avanzando con el mio.

Saludos.

Gerardo, me gusta tu trabajo. Te sigo.

Saludos cordiales.

querido amigo gerardo, ya he visto que emprendemos otro proyecto que seguro que va ir de lujo, yo vaoy a estra atento a los avances.

Yo seguiré con mi elbe esta semana después de problemillas personales y profesionales pero ya empiezo otra vez para llegar hasta el final de mi proyecto.


saludos


xavier

Gracias amigos por vuestra visita, no es que tenga mucho tiempo, ya que en el dia he estado copado por exceso de trabajo, asi que por la noche adelanto algo del pesquerito...

Saludos....

[gerardo navarro]

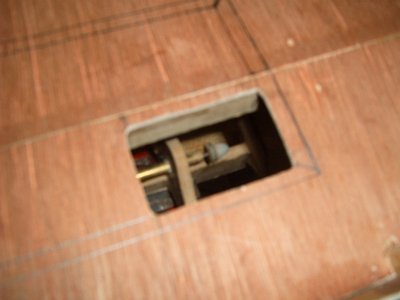

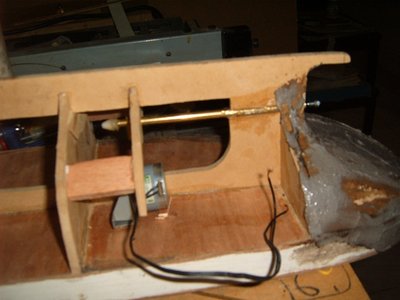

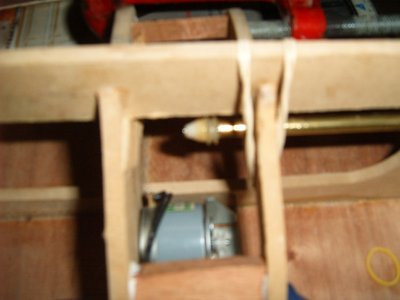

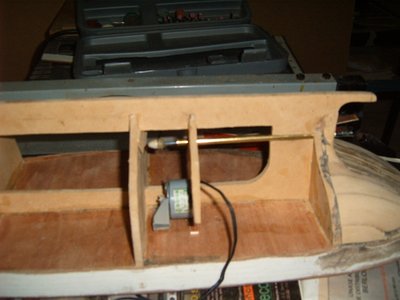

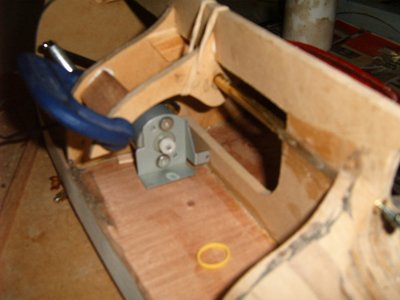

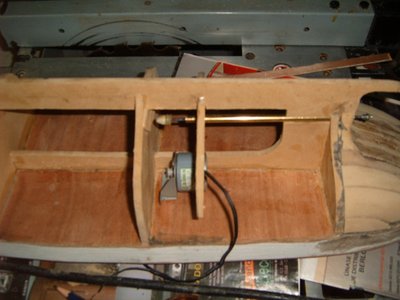

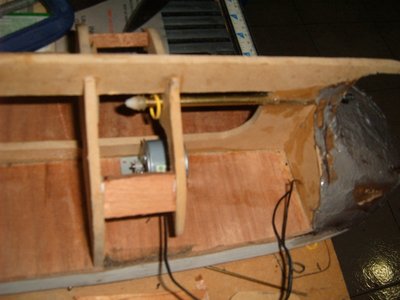

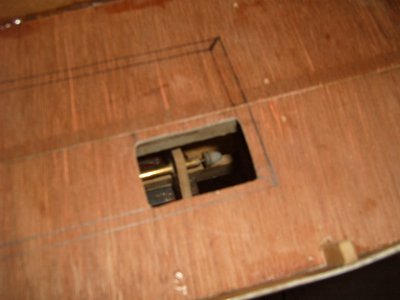

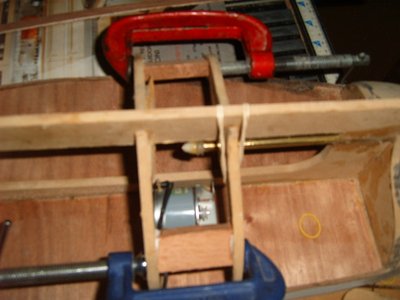

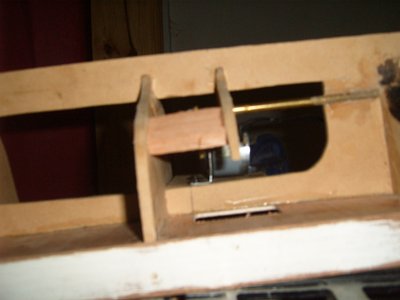

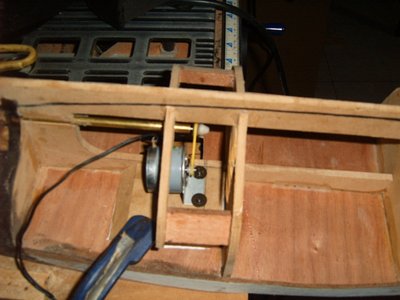

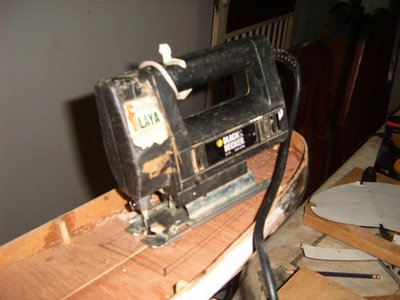

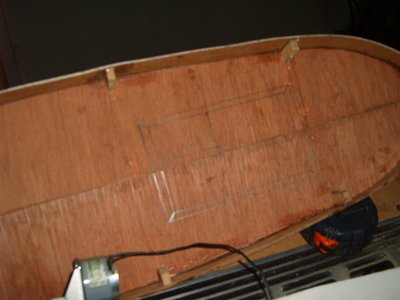

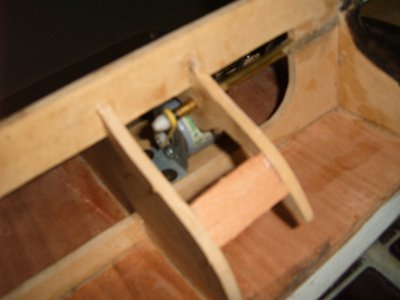

marco segun el plano y abro un orificio en cubierta por donde podre cambiar la correa del eje cuando se rompa, o por si c suelta... y fijo el motor al casco con su respectiva base, ya con esto podre empezar al forrado del casco...

[gerardo navarro]

H E L I C E:

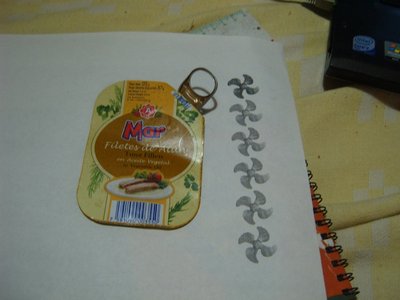

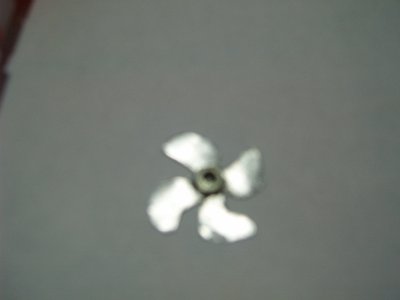

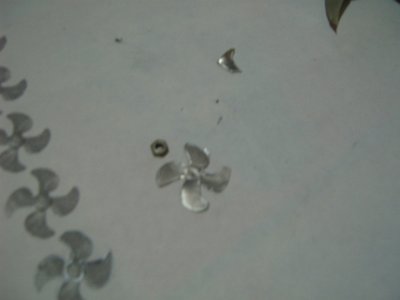

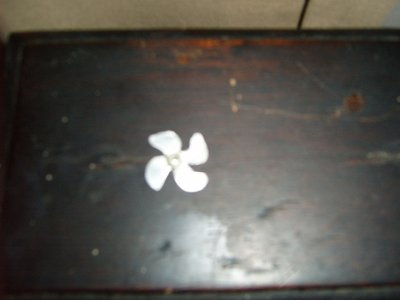

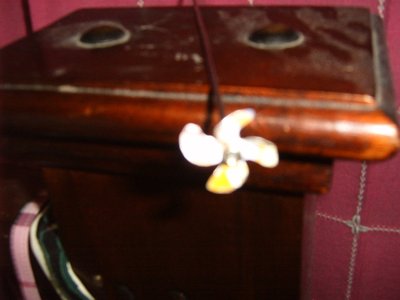

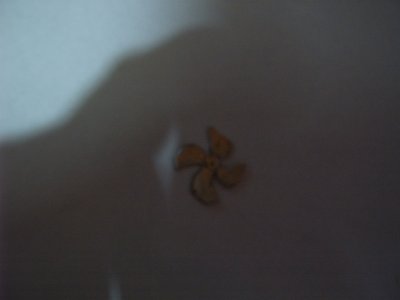

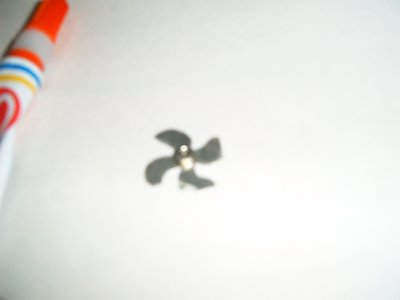

consigo un diseño de helice, lo imprimo, y con una helice que tengo, la cual me va a servir para darle la torcion a las aspas, para aparentar lo mas posible a una real..., tras calcarla en una tapa de lata reciclada, le pego una tuerca del diametro del eje con pegante instantaneo, al secar la enrosco en el eje y coloco la otra tuerca, quedando la helice en medio de las dos tuercas, hay si las giro dando la forma lo mas posible a una helice real...

[gerardo navarro]

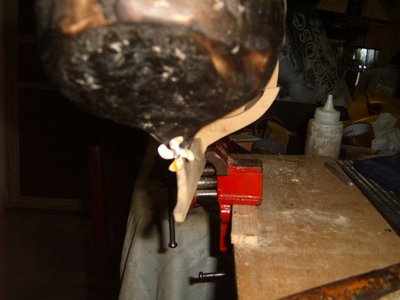

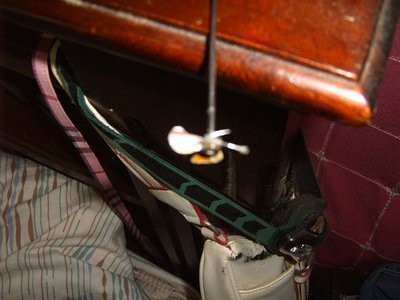

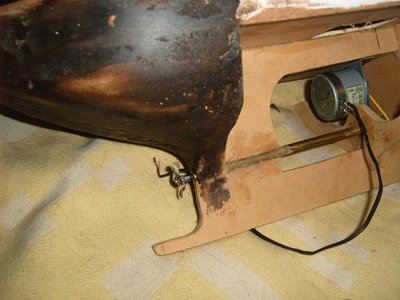

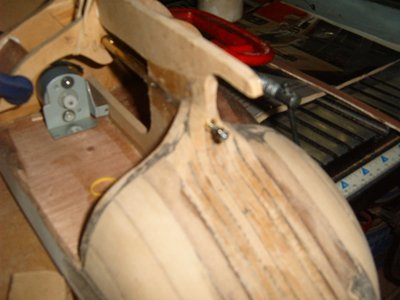

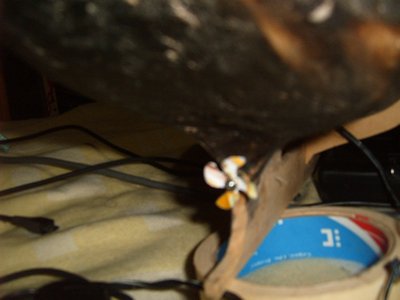

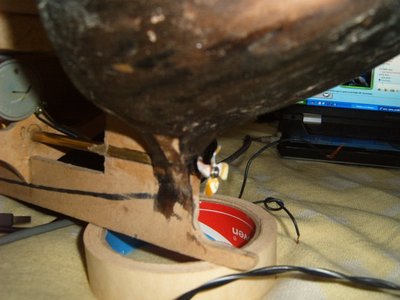

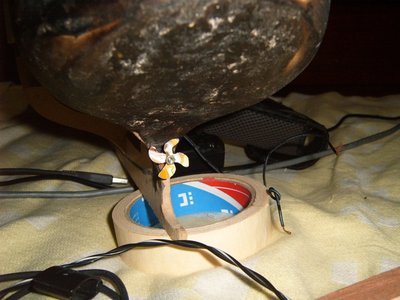

aqui algunas fotos de como quedo montada en el eje ya la helice, la probe y no c en cual giro si en el avantar o marcha atras, en uno de ellos gira mas rapido y al cambiar la polaridad, gira mas lento, de todas formas el eje lo lubrique con aceite lubricantes para todo uso (maquinas de cocer, armas de fuego, y otros), si hubiera sido para Rc, tendria que haber llenado el bocin de grasa o vaselina... pero funciona...

falta pintarla y otro trabajito para regruesarla un poco...
