Construccion de Empujador fluvial Maciste-IX *Terminado*

[Joaquin Yarza]

Llevalo el día 4 a samil y lo vemos y comentamos. El sistema de timones es curioso.

Joaquin

[jomaal88]

puedes explicar como as hecho la zodiac me interesa para un modelo que estoy haciendo gracias anticipadas

[genius666modelismo]

Hola de nuevo.Gracias Quique,por la informacion que me mandas,te lo agradezco pues no tengo ninguna,a no ser el plano y alguna foto del barco navegando,por lo que se refiere al resto ( motorizacion,componentes de cubierta,defensas"si las lleva",he interior de la cabina principal,que esta mas vacia que una despensa a finales de mes.Etc,etc...) no tengo nada,por eso te agradezco toda la informacion que me puedas facilitar.Se que uno de un club de modelismo en Argentina tiene el mismo,o, parecido,estoy intentando conectar con el,pero de momento no hubo suerte,bueno lo dicho,gracias por los esquemas,un saludo,Antonio Alonso..

Hola Guillermo,bueno,algo tengo que decirme de vez en cuando para sentirme a gusto conmigo mismo lo de lijar ,pues tenia pensado pasarme por Tarragona,haber si alguna alma caritativa se ofrecia a ayudar a este aprendiz de carpintero,puesto que me estoy sirviendo de un solo brazo (el izquierdo lo uso,poquito pero es una ayudita ).Lo mas crudo lo tengo con la grua,pues no la doy encontrado como yo la quiero (que sea articulada y metalica,para poder motorizarla ) y hacerla en madera....te contare tambien los chigres de arrastre los estoy haciendo de madera,despues los pintare de metalico,para dar el pego adjunto los detalles son a 1:25 .Saludos Antonio Alonso....

Hola Joaquin,de acuerdo el dia 4 en Samil,espero que para entonces estea seco el casco,hace tres dias que le di la Resina y la muy condenada se seco justamente a la 1/2 hora pero en la ropa que tenia puesta (menos mal que era la de faena,sino muerto estoy ) pero en el casco jooo....
espero que se me dea mejor la proxima vez,Bueno nos vemos saludos Antonio Alonso...

Hola Jomaal,la zodiac la saque del modelo del Jaquetón,que salio una monografia sobre el,en Barcos Modelismo y Radio-control.Las medidas pues las tome pensando en el Empujador,y me salen en 10 x 6 x 1.1/2 cm en 1:25.Saque la plantilla de la del Jaquetón,y despues la pase a polispan
dibujandola por encima,se hace como si fuese un rectangulo,luego marcas el vacio de interior,donde ira el suelo,entonces empezamos a darle forma redondeada a la pieza,en todo su perimetro,yo use lija para madera muy fina(200 y 400) ya que es muy endeble y se marca,con nada que le toques
las marcas estan echas con un trozo de madero redondo,simulando los empalmes de la zodiac,el suelo lo quite de un trozo de aglomerado( corte un trozo de 15 cm,y,le quite las laminas exteriores,sin romperlas )son laminas muy finas sobre 0.50,y,1mm ,el espejo es del mismo aglomerado de3 mm,una vez terminadas las piezas se encolan ( el espejo de popa tiene hechos los encastes para la forma de la lancha ) y se sujeta todo el conjunto,intentando no marcar las piezas ( yo uso cola rapida de carpintero ) te mando unas fotillas. espero que te sirvan,saludos Antonio Alonso.

[genius666modelismo]

otras fotos....

[Guillermo]

Antonio no te vale la grua de mamoet que vende robbe puede ir a RC !ah¡ y cuando quieras te pasas por aqui seguro que me pillas en el trabajo siempre estoy alli y de paso me pones la jarcia al vasa asi lo acabo ya
saludos Guillermo

[genius666modelismo]

Hola Guillermo,no sabia lo del wasa,pero ten cuidado,ya sabes con eso de la Historia Hojala pudiese pasarme por ahi,no sabes las ganas que tengo de que me solucionen lo del brazo,es un incordio no puedes hacer casi nada a tu gusto siempre te recuerda que lo tienes mal .Bueno,si tiene tanto trabajo que no te deja terminar el barco,pues me lo envias por correos y te lo termino.¿Ha como pagas la hora jornalera? , por favor no te comas el taller,deja algo para luego y descansa,vente unos dias a Galicia y disfruta .
No conozco esa grua,la mirare y vere si es lo que busco.Gracias un saludo Antonio Alonso.
Unas fotos de arreglos y soldadura.

[genius666modelismo]

mas fotos

[Guillermo]

muy bien Antonio,y perdona no es la grua de robbe esta solamente tiene un brazo,es la de graupner que la que lleva le remolcador tito neri lo unico que creo recordar es que el remolcador esta a la escala 1,33.
saludos Guillermo

[genius666modelismo]

Hola.la he mirado y no,no es el tipo de grua que quiero ponerle al Empujador,a parte de ser en una escala inferior, no es articulada.No te preocupes,seguro que consigo encontrarla y si no lo dicho,me la monto de madera y con poleas,una vez pintada ni cuenta se daran de que es de madera .
Hoy fuimos a navegar( bueno yo de momento no tengo equipo de radio ) y fue algo gratificante,ver tal cantidad de gente interesandose por los modelos,ademas tuvimos un dia de verano,y creo,divirtiendose con los modelos en el agua,yo lleve el Empujador tal como lo tengo y parece que gusto bastante ,haber cuando lo termine,les gusta mas bueno saludos,que estoy liado como un condenado con las miniaturas que lleva el barco Antonio Alonso.

[genius666modelismo]

Un poco mas de fotillas..

[genius666modelismo]

2ª entrega.escapes y pintado de la zodiac.

[genius666modelismo]

3ª en conjunto,una vista de la zodiac y todo lo hecho por ahora,puesto en el barco..

[Guillermo]

se ve muy bien Antonio,y lo de dentro cuando lo montaras??????
saludos Guillermo

[quique]

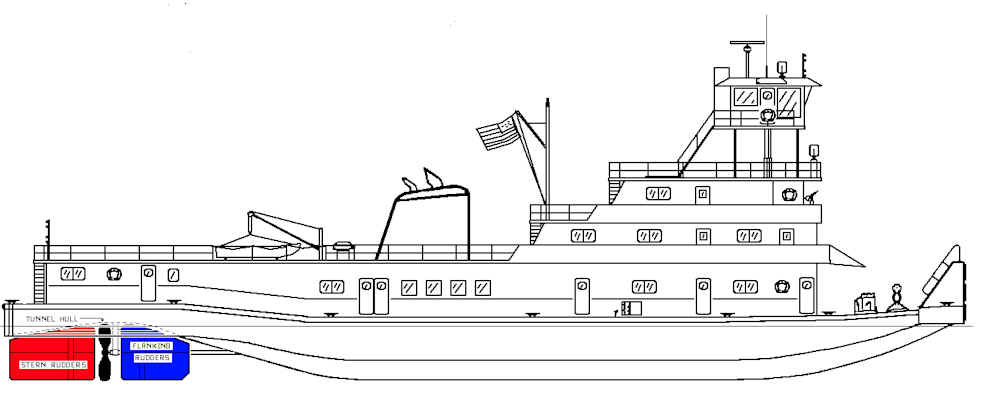

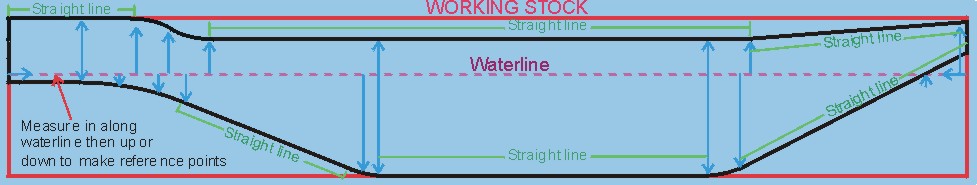

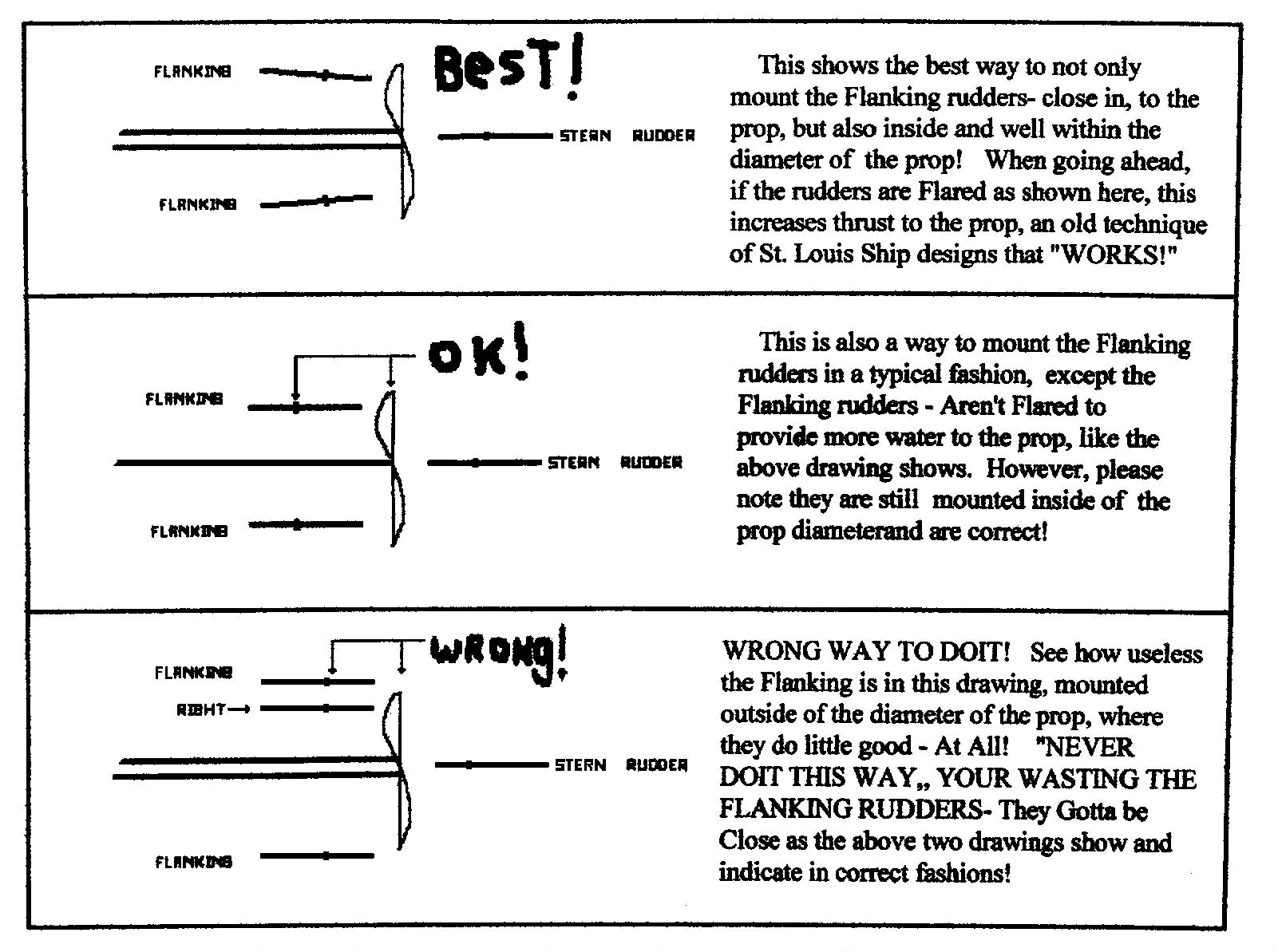

Estaba por conseguirte esta informacion, pero la tenia extraviada, encontre otras cosas que ya te las coloco. Las formas de como deben ir los timones, segun los expertos, la pagina de donde saque esta informacion no esta disponible en este momento, razon por la cual no te coloco el enlace.

[quique]

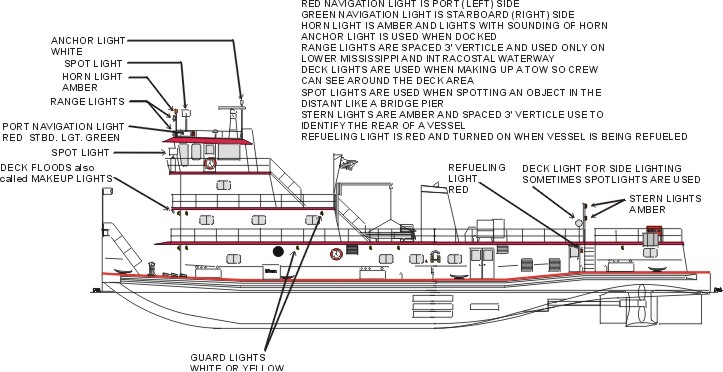

Espero esta informacion te sirva.
