Mahonesa Frag, de34 c, a 1:32 por A.Sorolla, pl.F.Urtizberea

[Leopoldofran]

Está perfecto, además es una fragata muy bonita lo que no es frecuente y encima española y única. Los modelos en arsenal de barcos españoles son muy pocos que yo sepa así que os agradezco a Fermín y a tí que expongais en este foro .
Un abrazo
Leopoldo

[adrian sorolla]

Hola

Pongo unas fotos de los últimos trabajos, son los equipamientos que van llenado el sollado de la fragata.

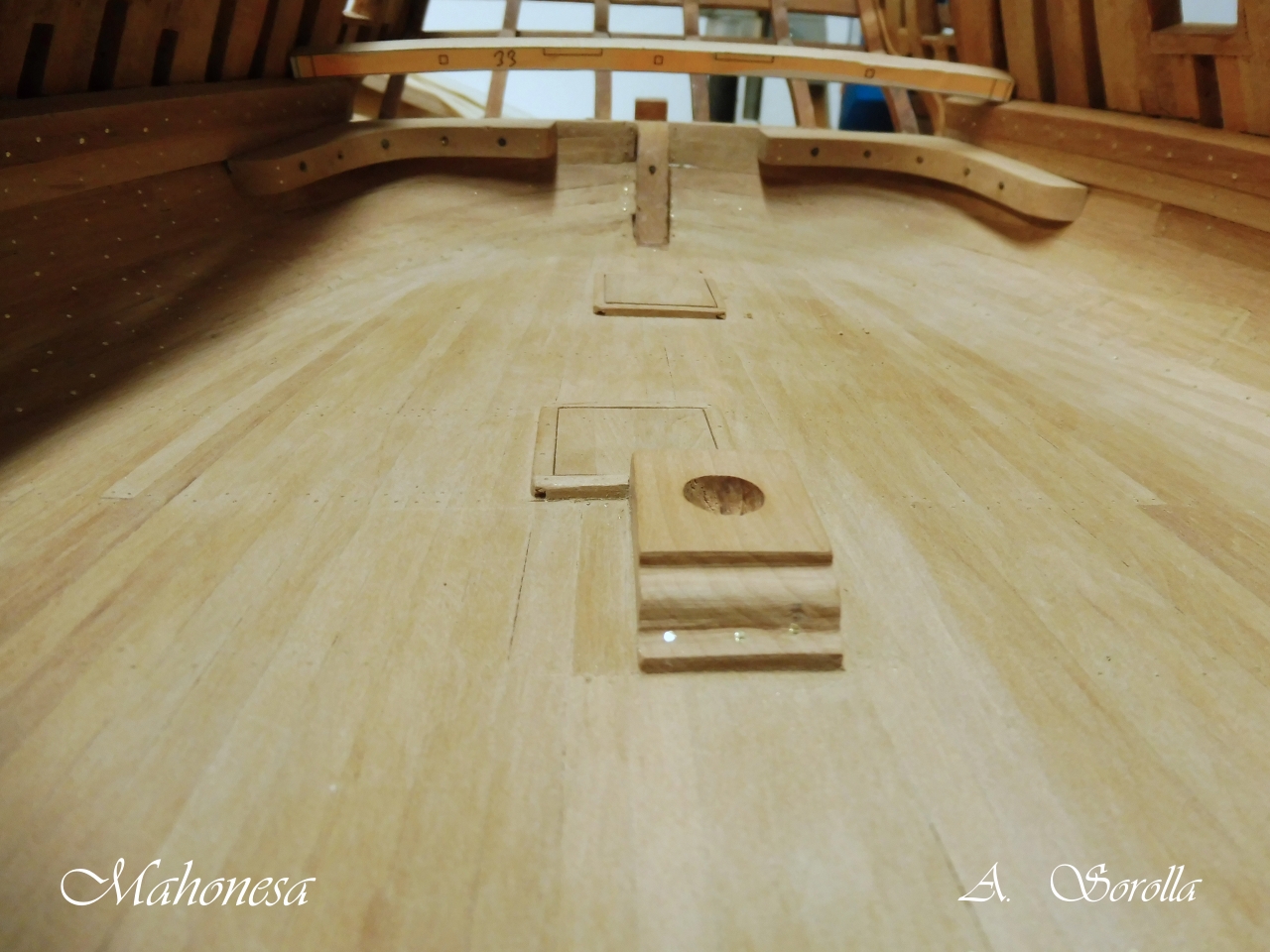

En la primera vemos la carlinga del palo de mesana y al fondo las curvas del yugo.

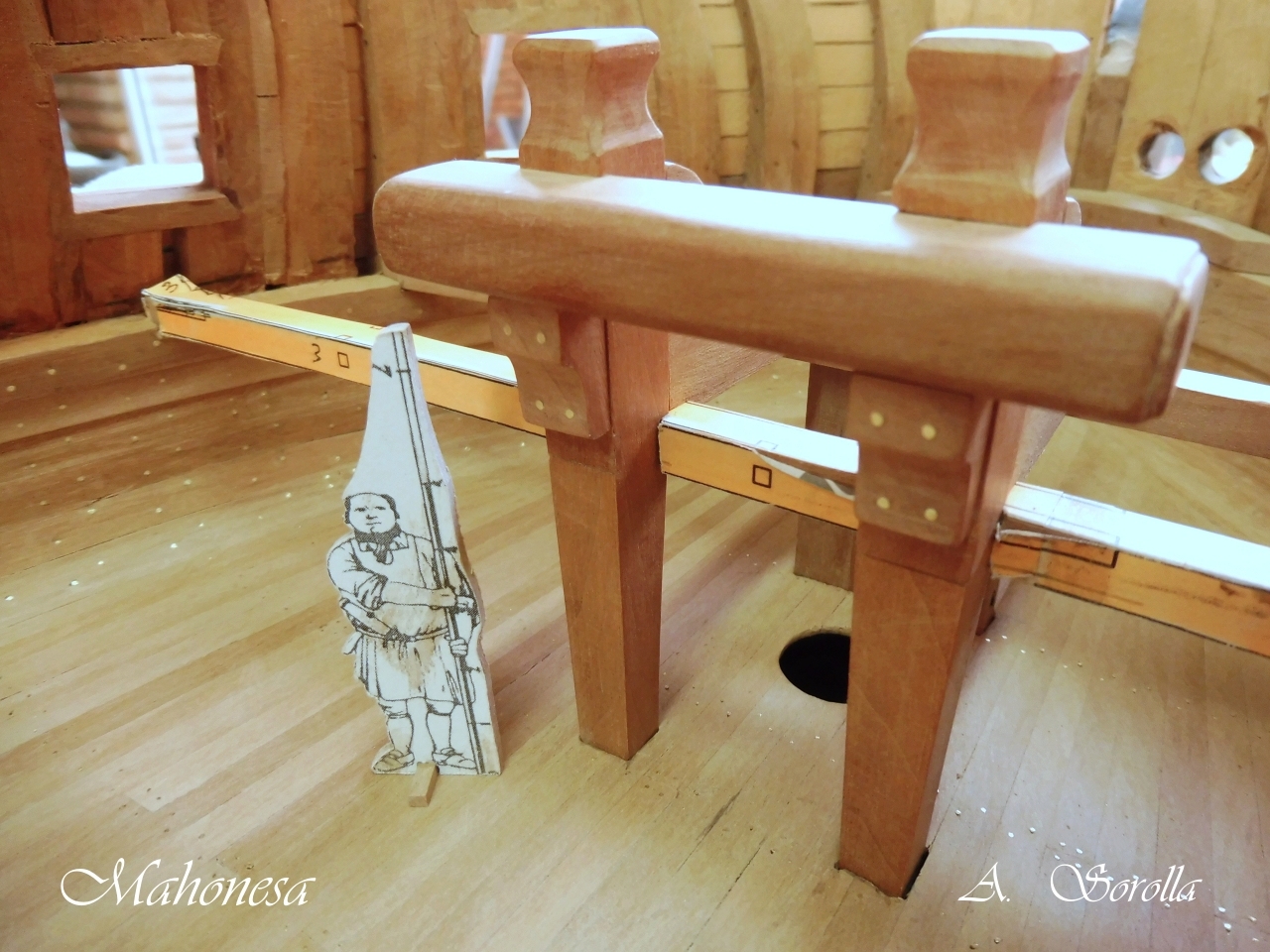

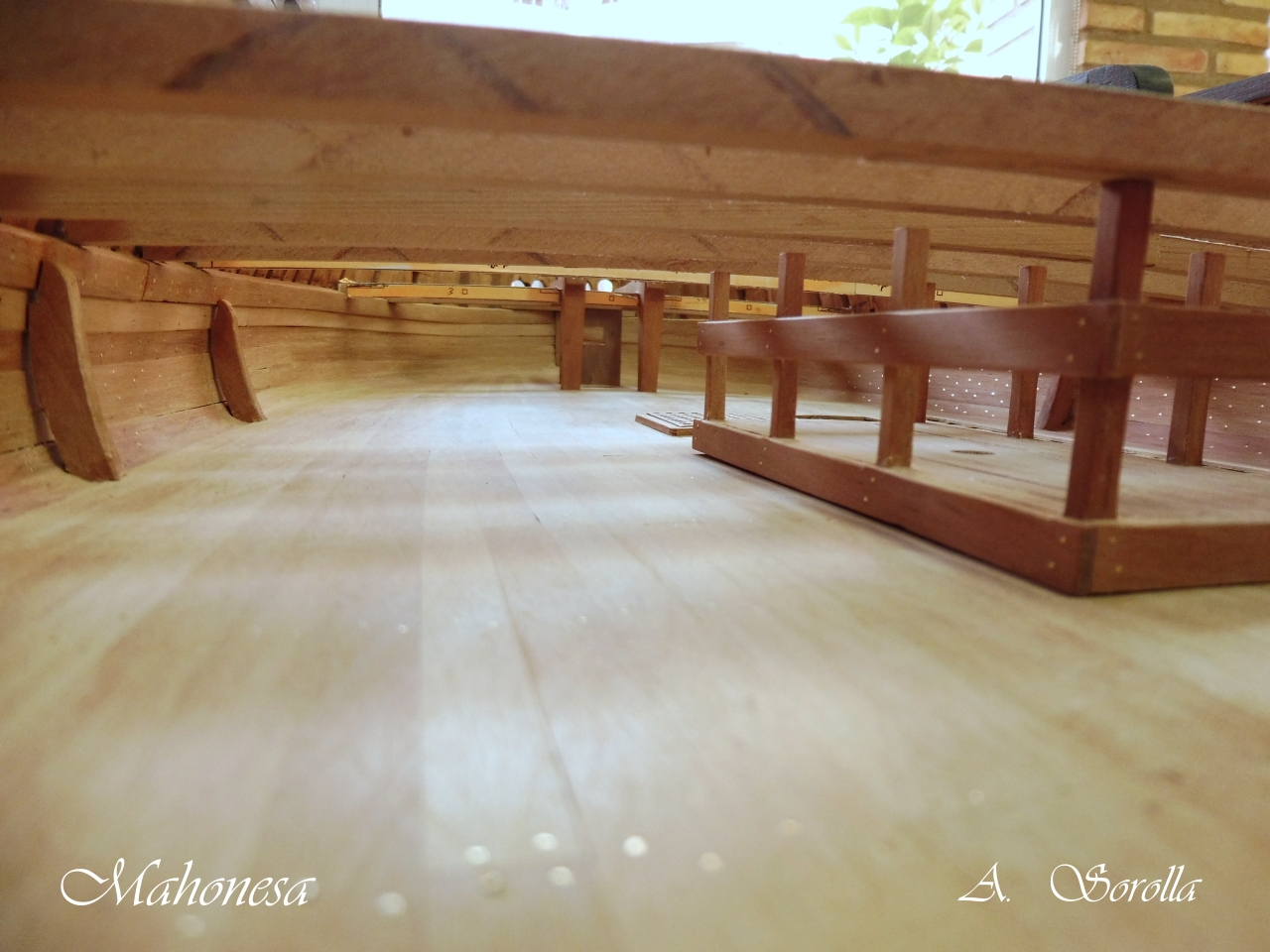

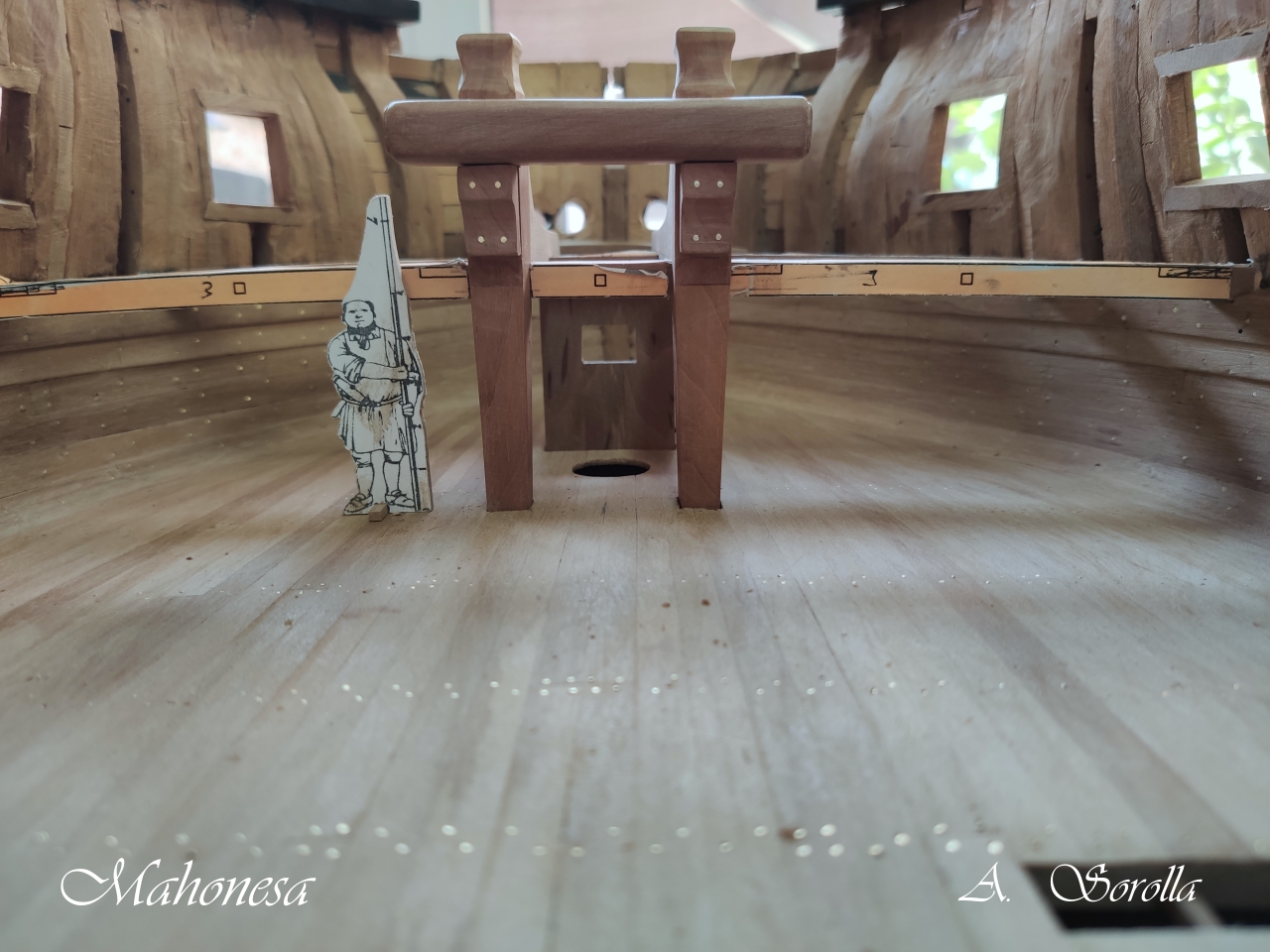

En las siguientes unas vistas de las bitas mayores y la carlinga del palo trinquete, luego unas vistas del establo.


















Garcias por visitar este hilo
Saludos

Adrián

[carlosys]

Qué disfrute para la vista.
Un trabajo perfecto al igual que el reportaje. Asi da gusto ver las imágenes.
Todo muy limpio

Saludos

[Leopoldofran]

Es impresionante parece el barco de verdad antes de pintar.
Un abrazo
Leopoldo

[joserraitu]

Buenas tardes Adrián: el último comentario que ter hice fue el día 6 de octubre de 2018 y te vuelvo a escribir para darte las gracias por esta fragata con la cual nos estás deslumbrando a la mayoría de miembros de este foro. Me imagino que con todo lo que tienes que recortar de los tablones tendrás una maquinaria bastante potente para tal obra y que te queda lo bien que te está quedando. Esperando que nos sigas deleitando con "el final" de la Mahonesa, te mando un saludo muy cordial,

Joserra Iturriarte (joserraitu)

[adrian sorolla]

Buenas tardes Adrián: el último comentario que ter hice fue el día 6 de octubre de 2018 y te vuelvo a escribir para darte las gracias por esta fragata con la cual nos estás deslumbrando a la mayoría de miembros de este foro. Me imagino que con todo lo que tienes que recortar de los tablones tendrás una maquinaria bastante potente para tal obra y que te queda lo bien que te está quedando. Esperando que nos sigas deleitando con "el final" de la Mahonesa, te mando un saludo muy cordial,

Joserra Iturriarte (joserraitu)

Hola Joserra

Muchas gracias por visitar este hilo, y mas por escribir
Me dices lo del final porque yo no soy muy acabador de barcos verdad?, es que me sabe mal el terminarlos, mientras estas trabajando que ellos más o menos los ves crecer, pero luego al terminarlos el dejarlos en una urna o vitrina que se quedan cogiendo polvo como sin vida...
Pero vamos en este me he comprometido a hacer una monografía y aunque no signifique que lo vaya a acabar, bien adelantado sí que quedara.


Aprovecho y pongo unas fotos de los últimos trabajos.

Primero vemos la distribución del sollado de la fragata en el dibujo en 3D, La zona de trabajo es la de popa, con el cierre de la caja de bombas en este nivel, luego el cierre de la carlinga del palo de mesana, los camarotes de oficiales y todo a popa después del gran mamparo, la santa-barbara.



Y lo vemos en esta foto de la fragata desde lo alto.




------------------------------
Y para terminar unas vistas desde el nivel de la cubierta del sollado.
















Esto esta todo presentado, se fijara , después de instalar los baos y las curvas de la cubierta principal que es cuando se podra ajustar de altura todos estos mamparos.

Saludos

Adrian

[carlosys]

Bufff algunas imágenes parecen reales, como si estuvieses dentro del barco.
Qué nivel de detalle y que finura en los acabados.

Vaya Crack!!!

[adrian sorolla]

Hola

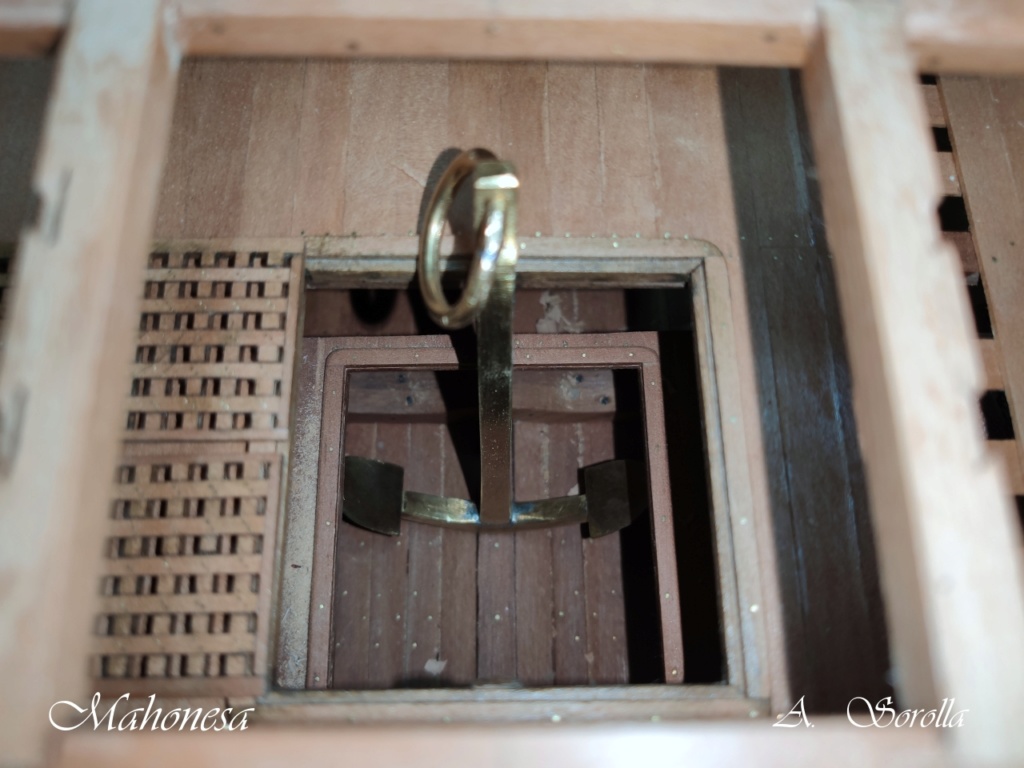

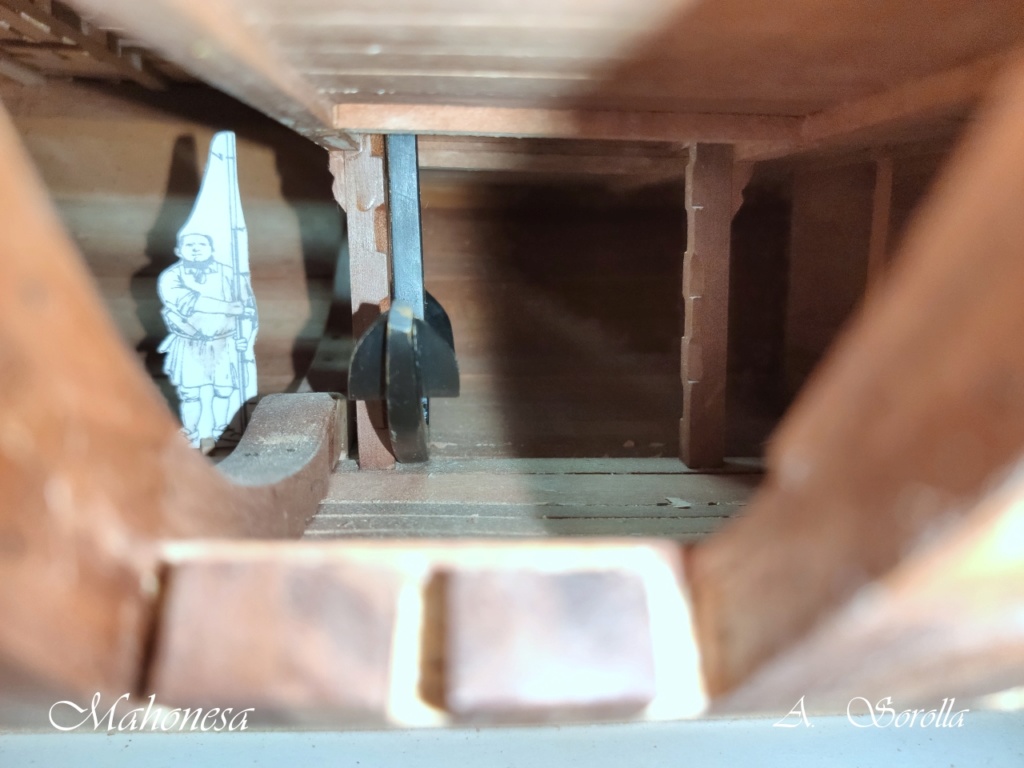

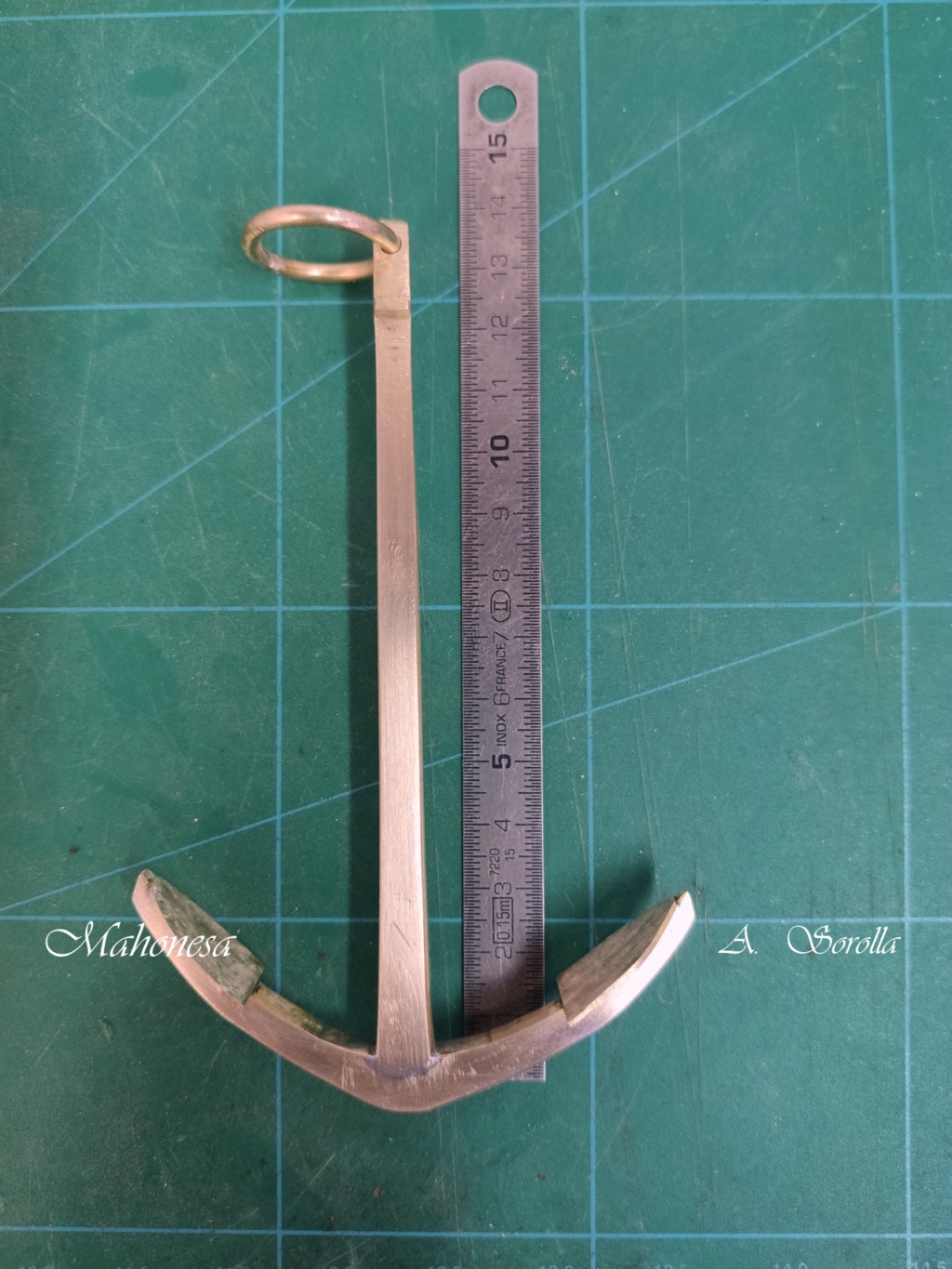

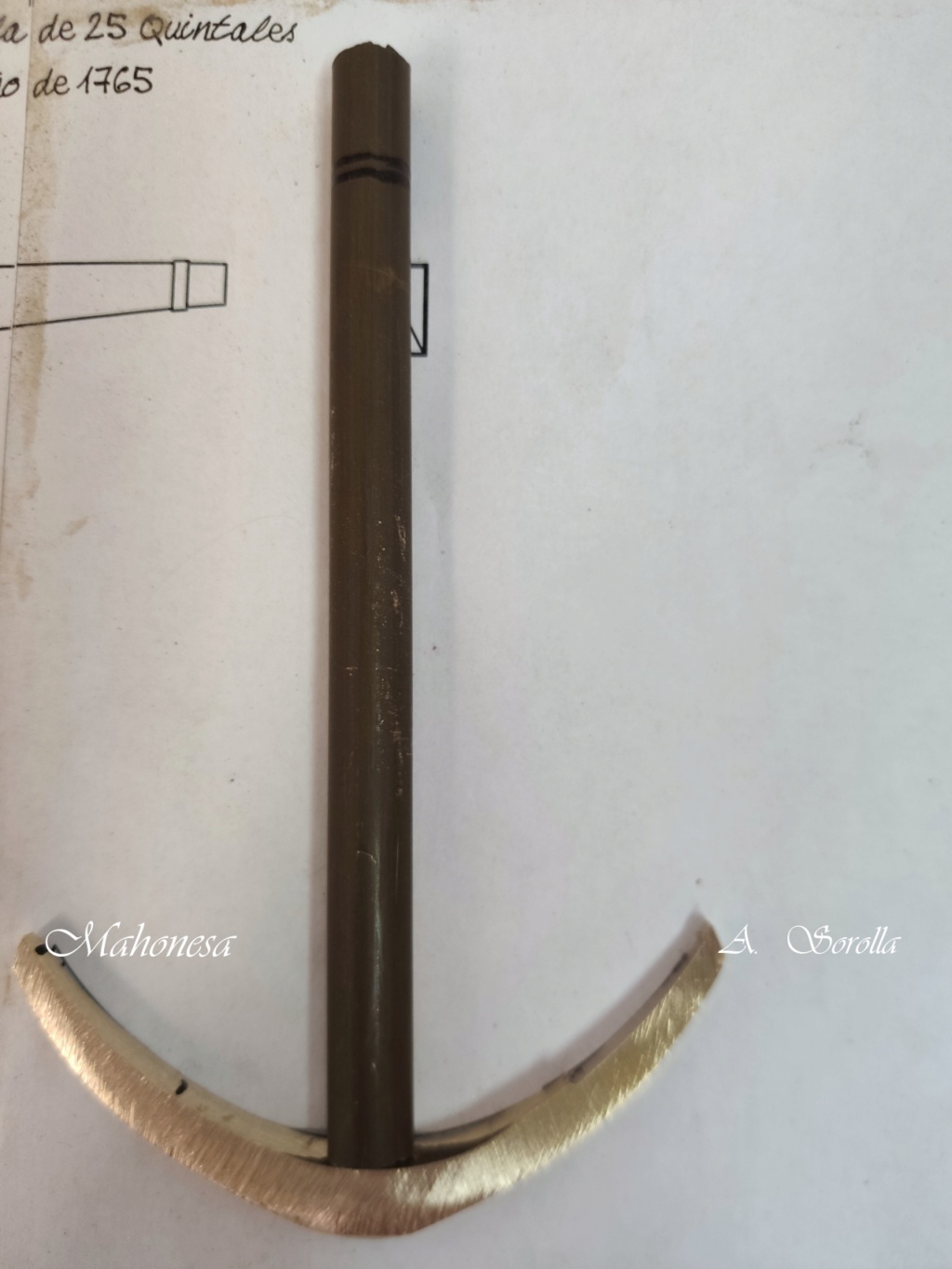

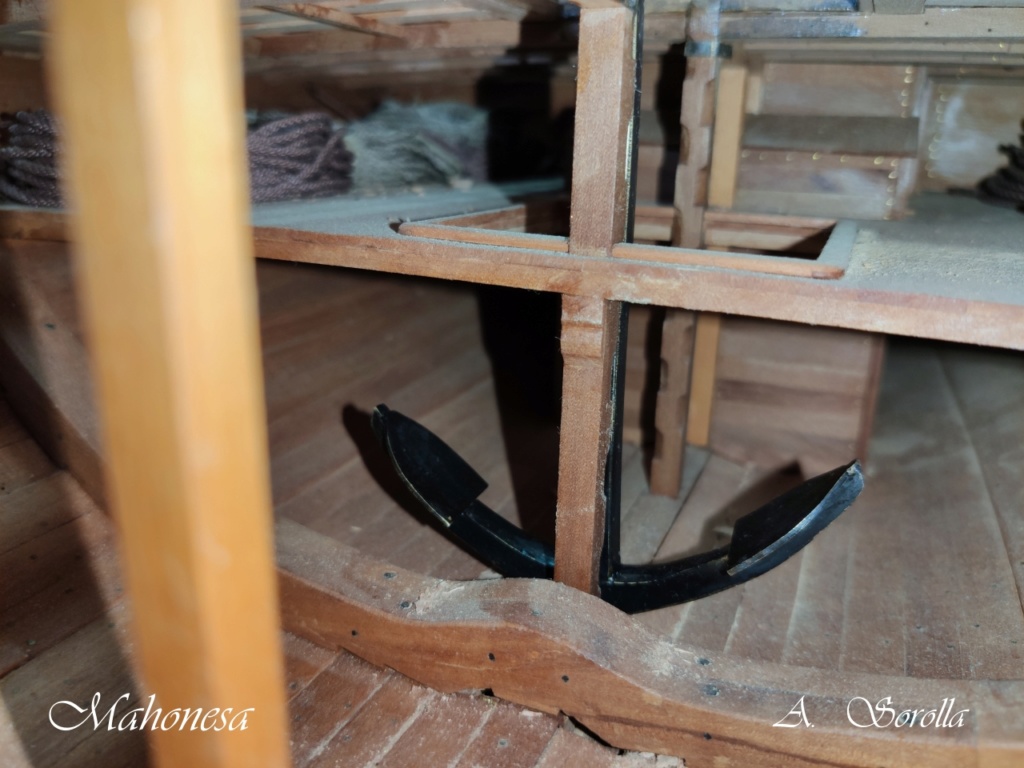

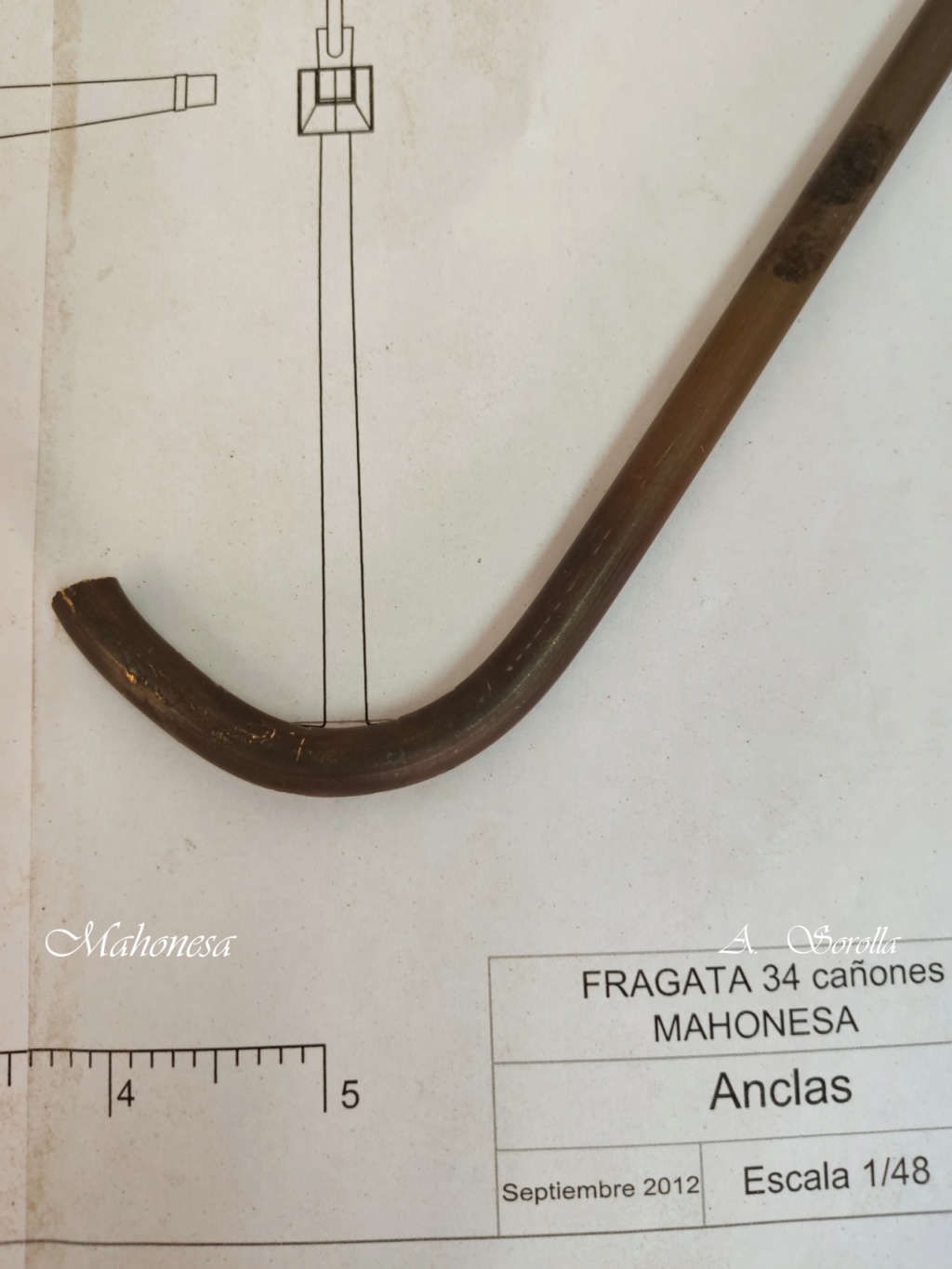

Unos pequeños trabajos en la fragata, he realizado el ancla de misericordia, que tiene que ir metida en la bodega amarada en el puntal de proa.

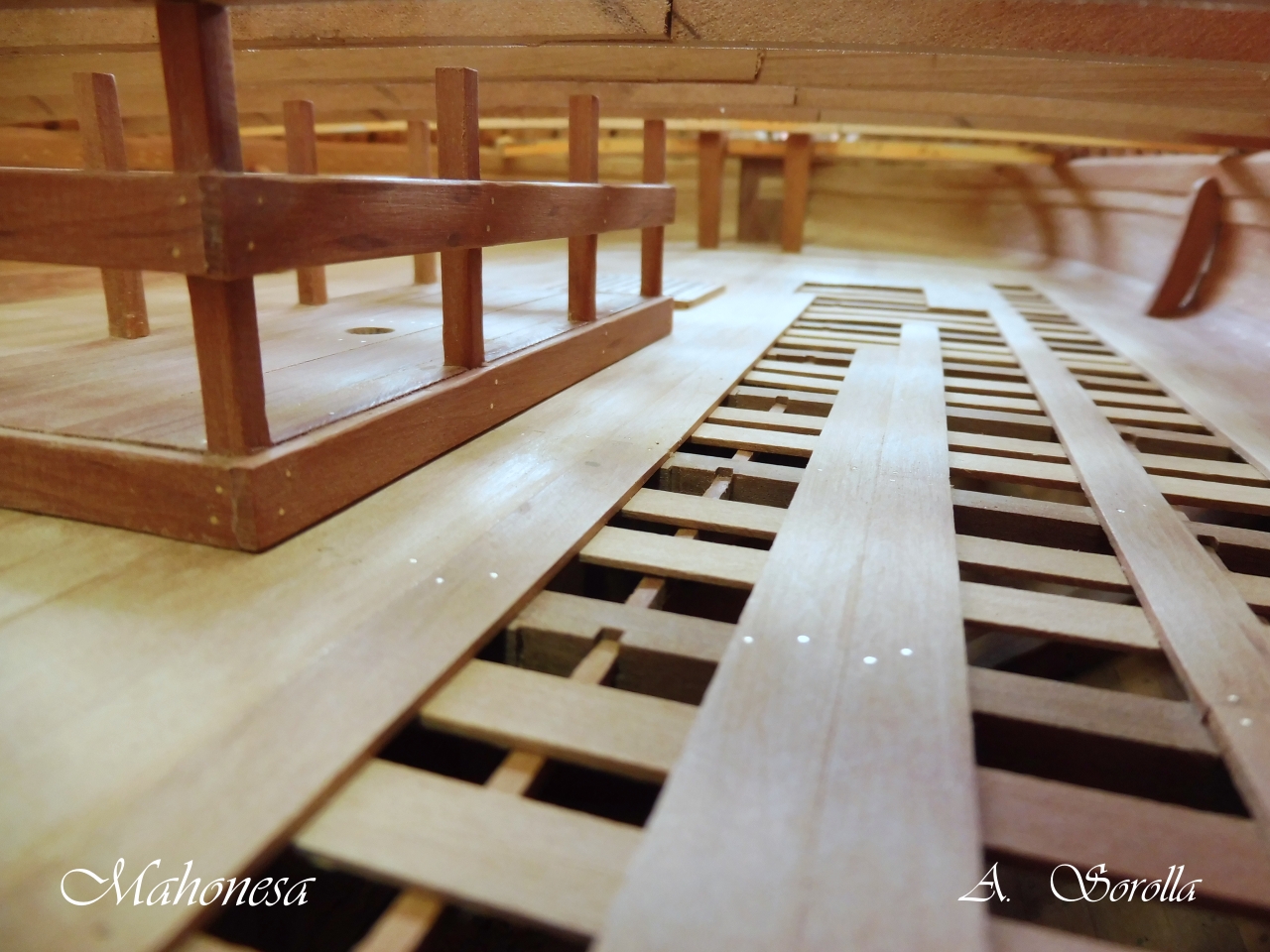

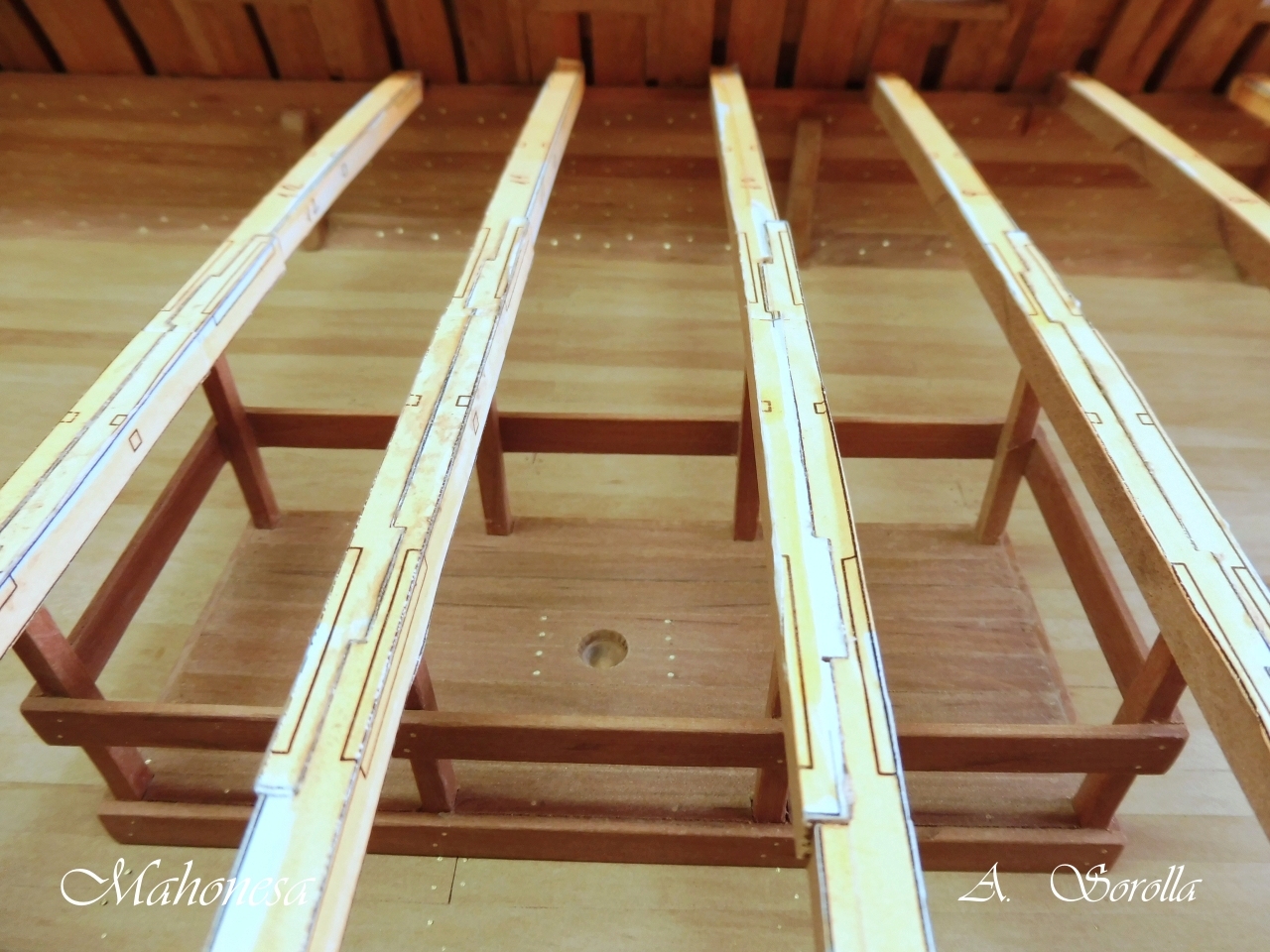

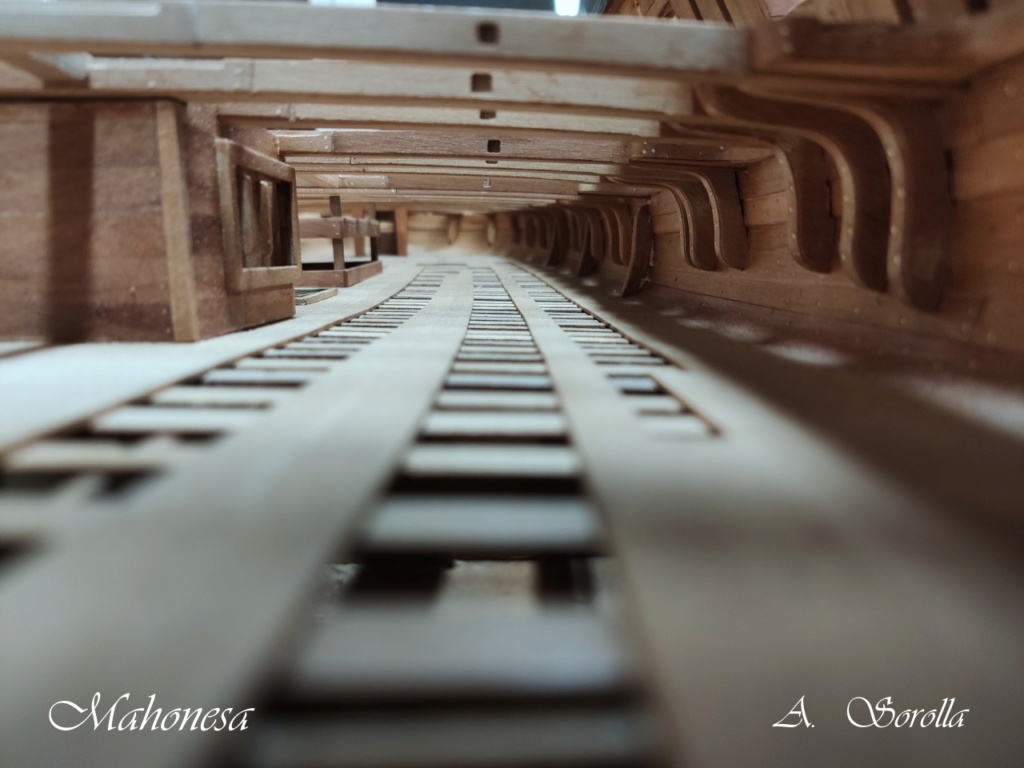

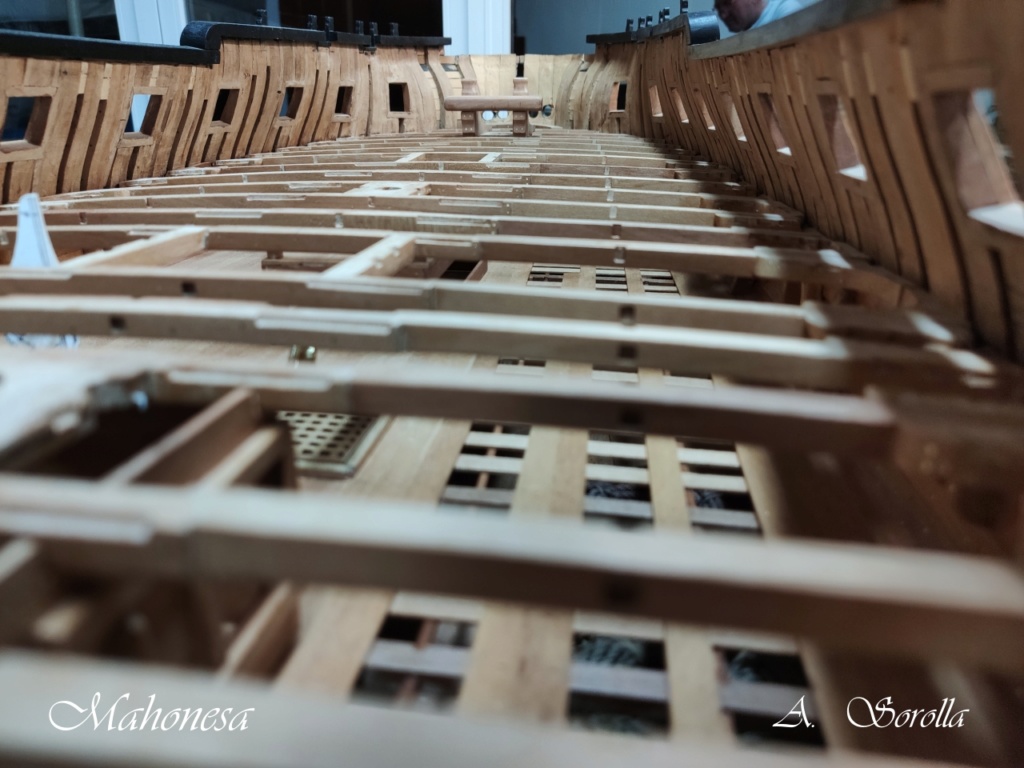

Y unas fotos de la estructura de la cubierta princiapal.























Saludos
Adrian

[adrian sorolla]

Hola

Estas son las fotos de los últimos trabajos de la temporada, con el calor dejo el taller y me paso al modelismo virtual de ordenador, dibujos 3D y monografias y traducciones.

Se trata de la zona de popa del sollado: la fijación de los camarotes de la oficialidad y la maestranza, todo al fondo la santa barbara, y en ella observamos las piezas del gobierno del timón, el semicírculo va fijado bajo los baos de la cubierta principal, pero no me ha dado tiempo a instalarlo.
Espero que sean de vuestro agrado.























Saludos
Adrián

[carlosys]

Hola
Pues si que son de nuestro agrado.
Siempre da gusto pasar por este hilo y ver el resultado de tu trabajo.

Ahora, a cambiar lima por ratón .
Disfruta del verano!!

Saludos

[michael]

[adrian sorolla]

Hola

Escribo para justificar la falta de noticias sobre este tema: He estado estos meses realizando la monografía de esta fragata, utilizando los planos de Fermín Urtizberea.

Espero haber terminado los textos en dos meses, para que se publiquen en la editorial ANCRE próximamente.

La monografía consta de 38 planos a 1:48, comentados, y la inclusión de numerosos dibujos en 3D para que sirvan de guía en la realización del modelo, así como como una parte histórica que nos introduce en la época de su construcción y su carrera.

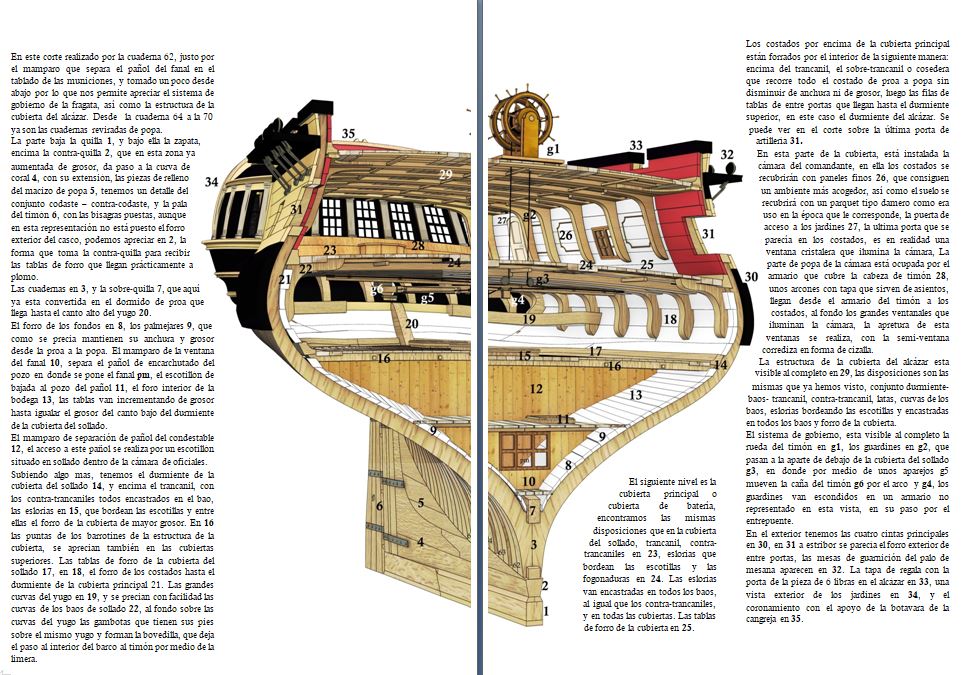

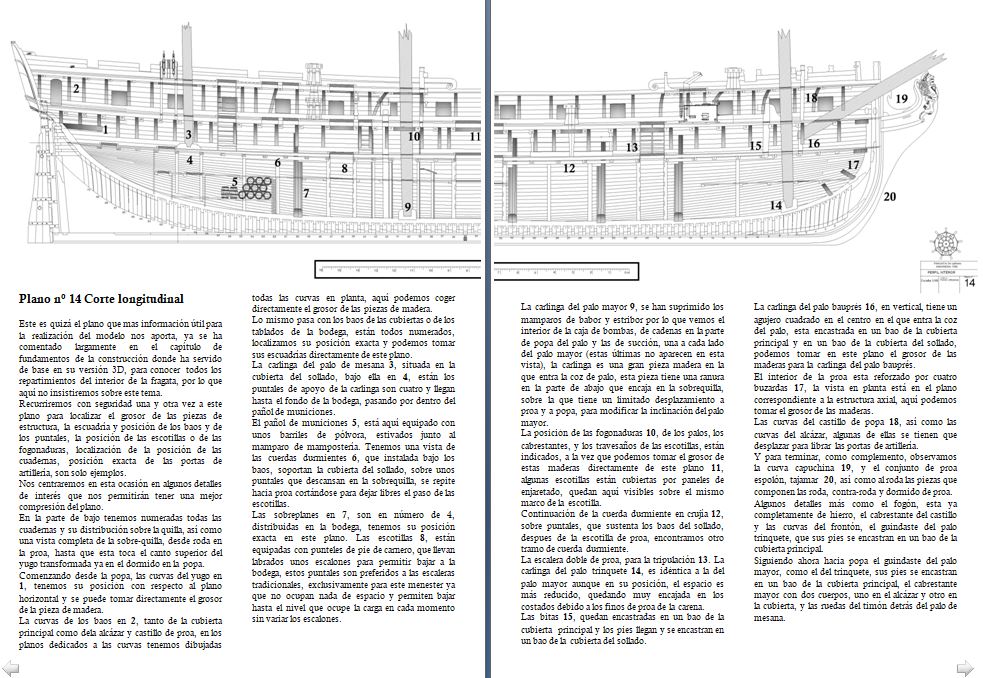

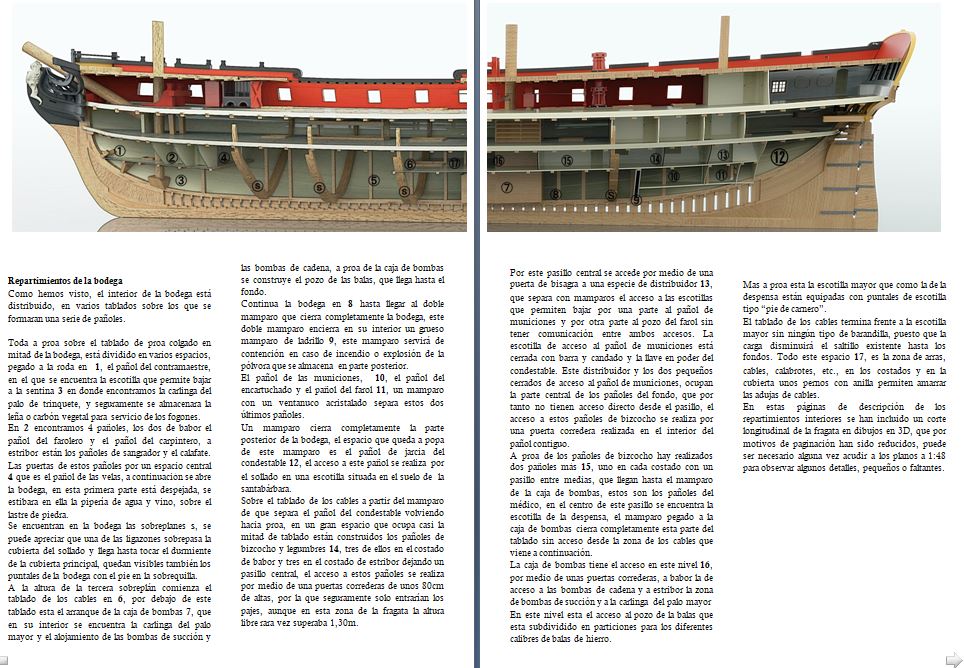

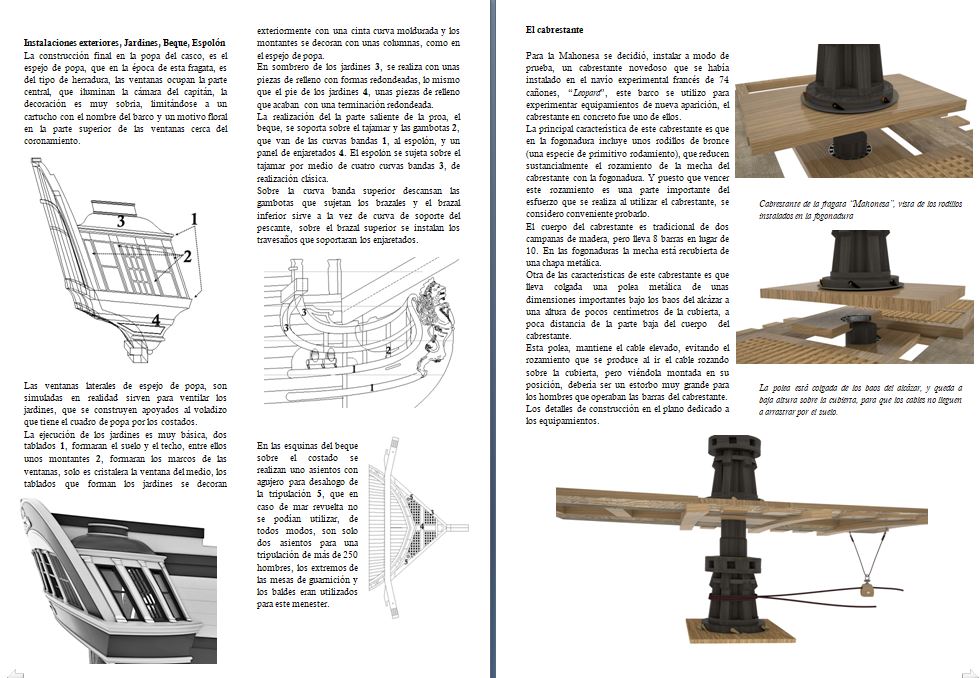

Pongo unos extractos del libro de la monografía.












Os deseo un feliz año nuevo

Adrian

[ferarr]

Estoy deseando hincarle el diente. Saludos. Feliz Año

[ANCGO]

Un trabajo explendido.

[joserraitu]

Feliz año 2021 también a tí Adrian, Nos podrías avisar cuando esté lista la Monografía de la fragata?, sería una pasada tener esta monografía cuando se publique. Muchas gracias por este enorme trabajo, que nunca estará bien pagado.

Te repito Feliz Año 2021, que nos de más alegrías que este 2020 tan nefasto.

Te mando un abrazo y un cordial saludo,

Joserra Iturriarte
