Sovereign of the seas 1637

[manuelsirgo]

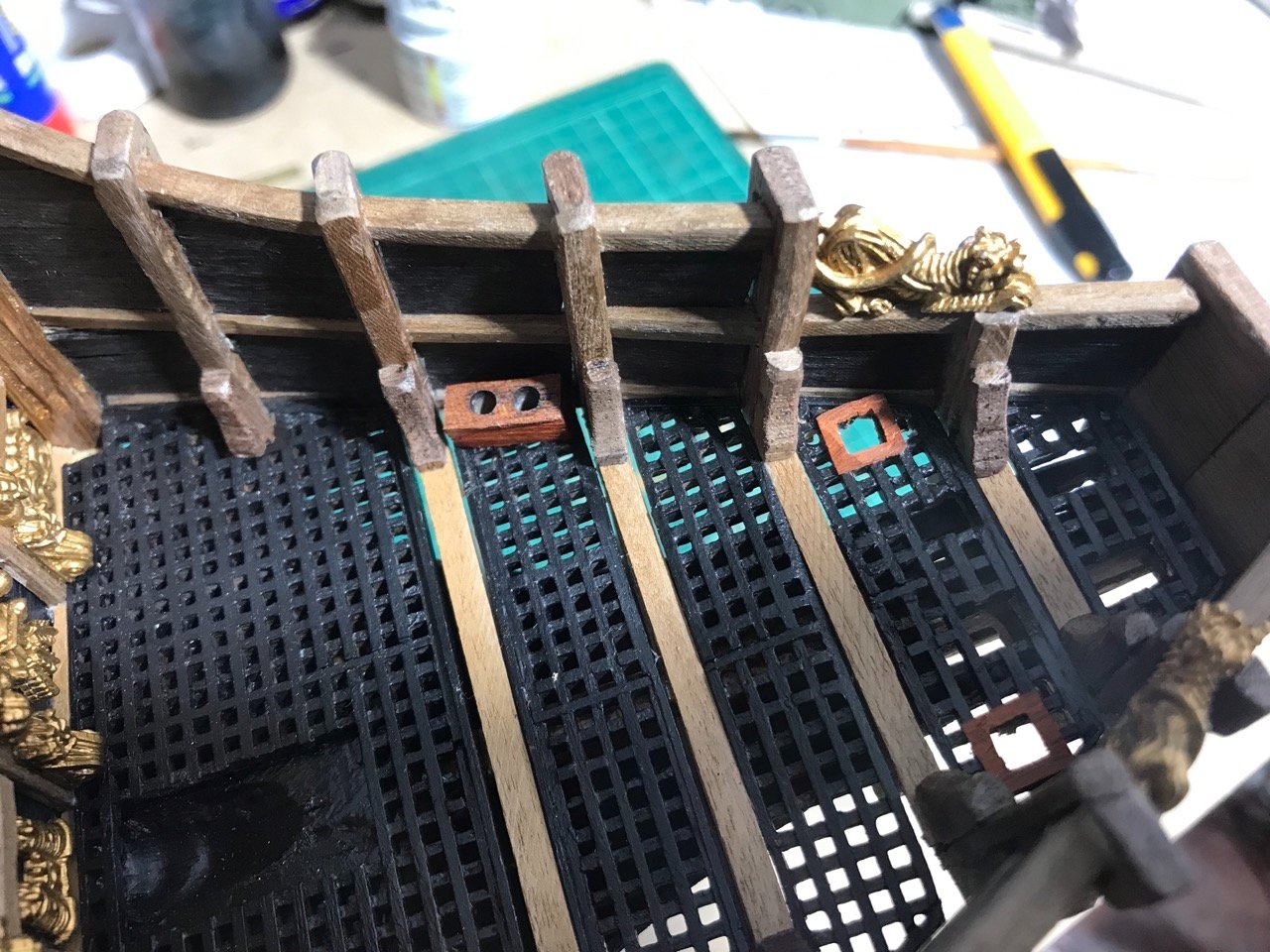

Letrinas y groeras para subir o bajar calderos puestas.

[manuelsirgo]

Igual soy un poco pesado. Hay cosas que no entiendo bien en los planos de Amati y que tampoco aclaran en ninguna parte.
Os envío 5 fotos a ver si podéis ayudarme.

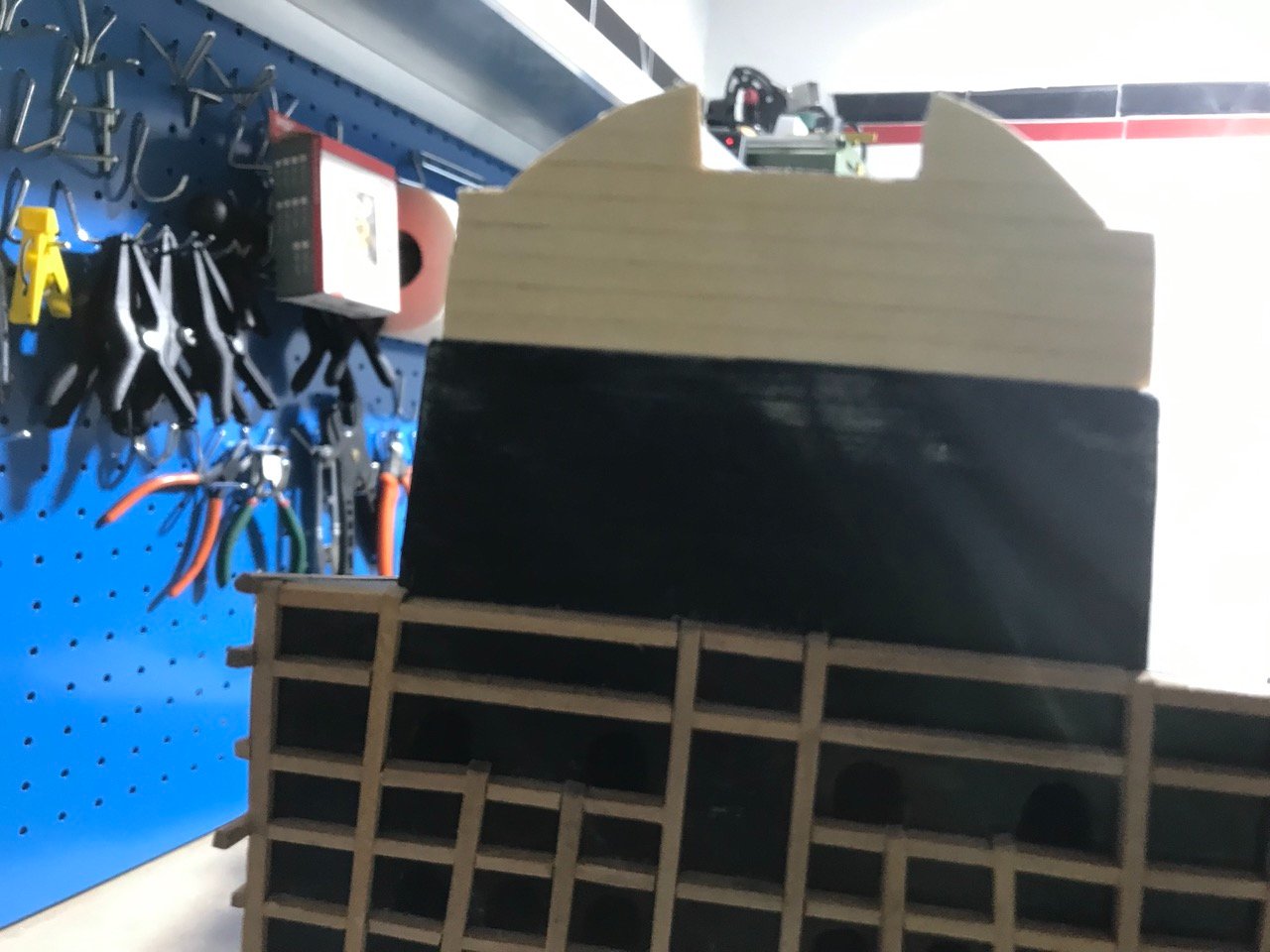

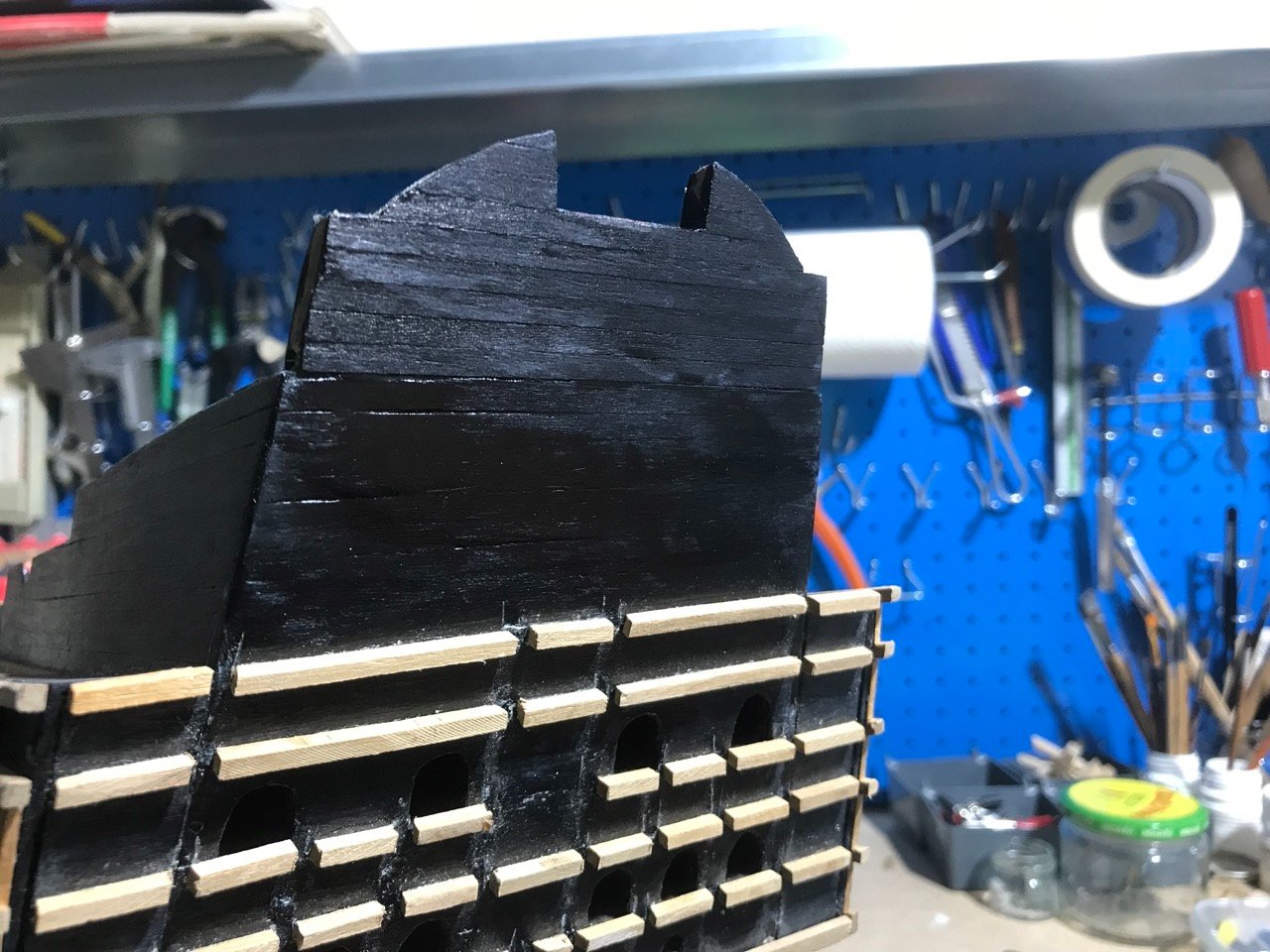

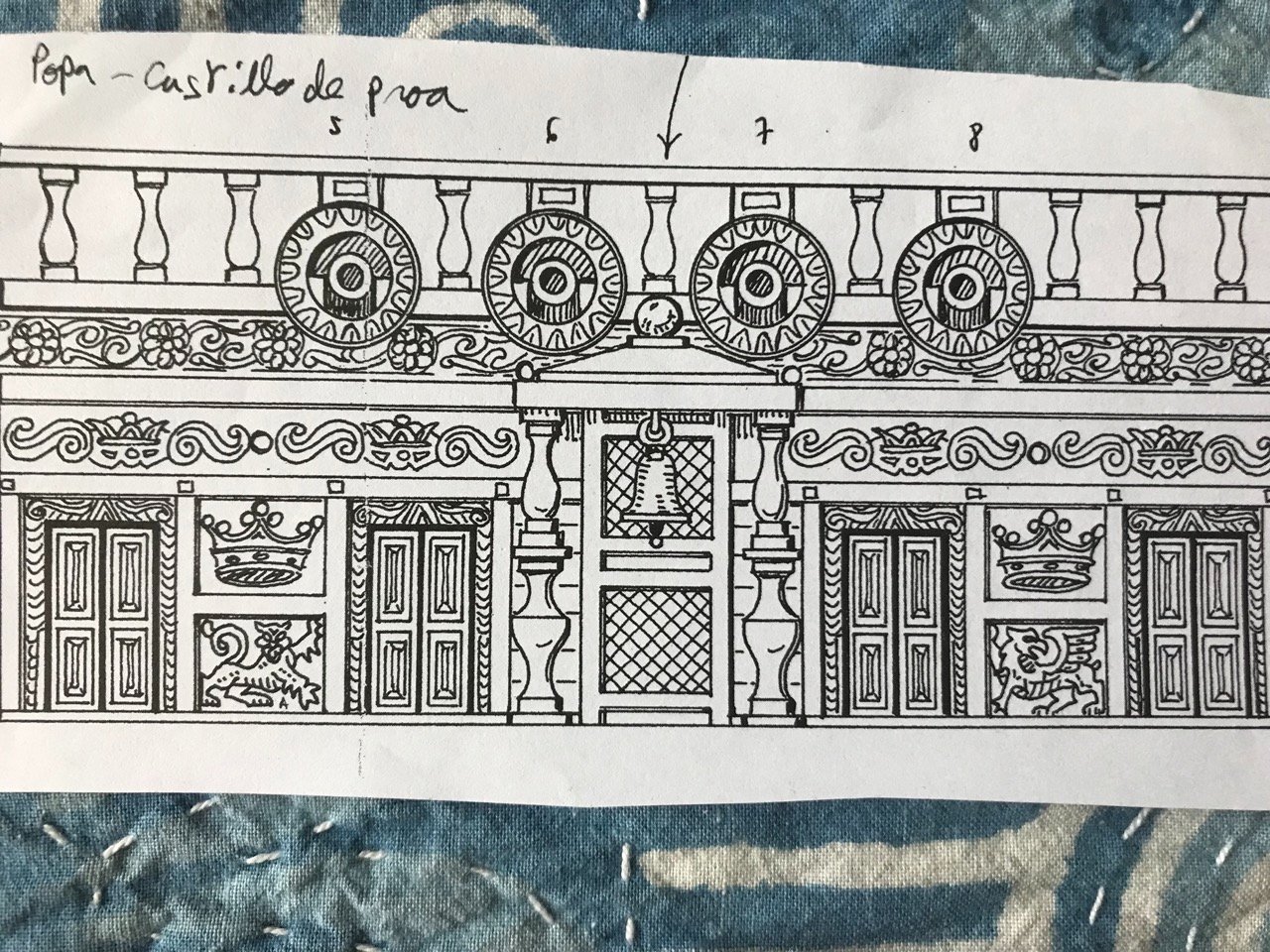

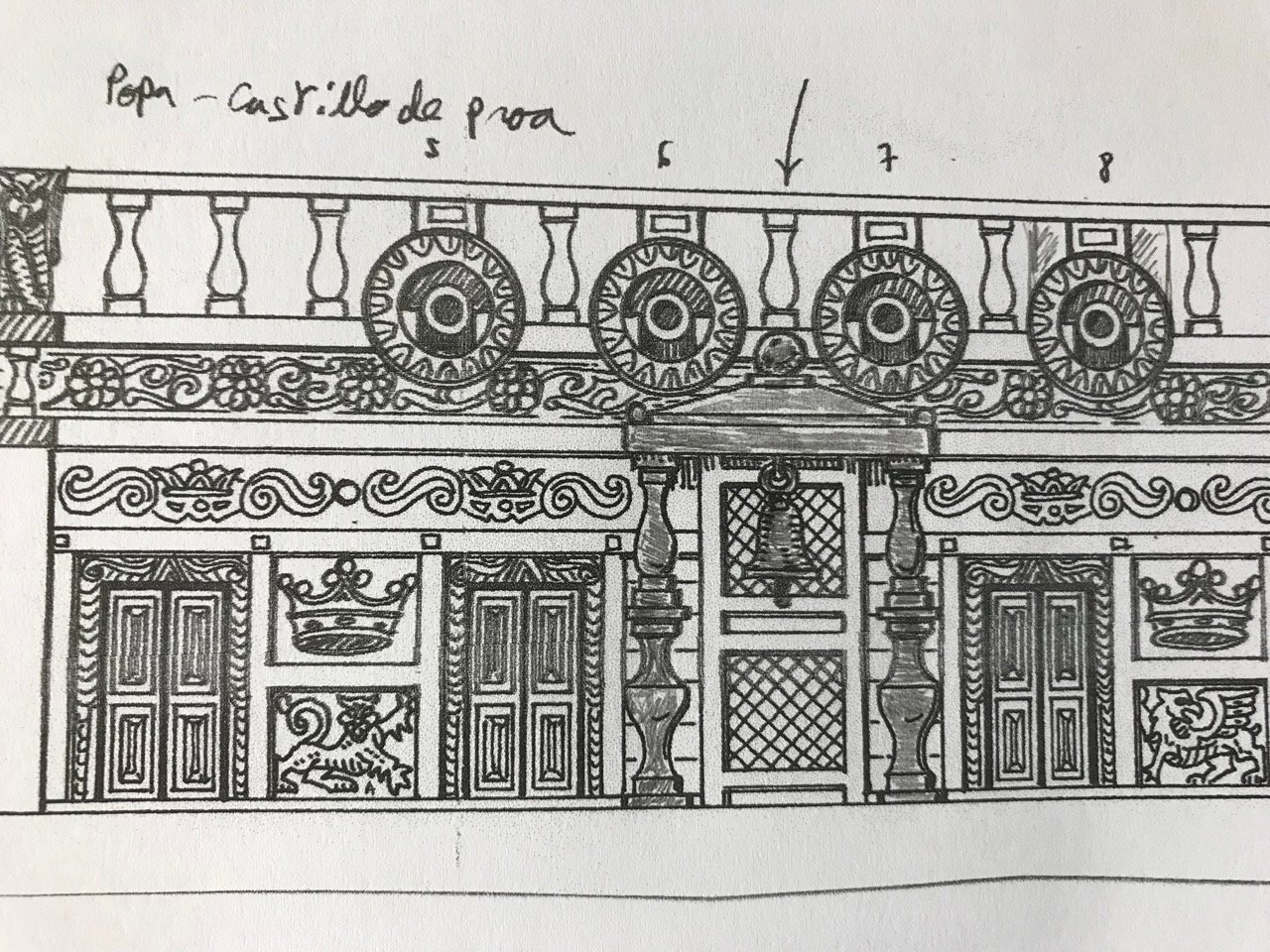

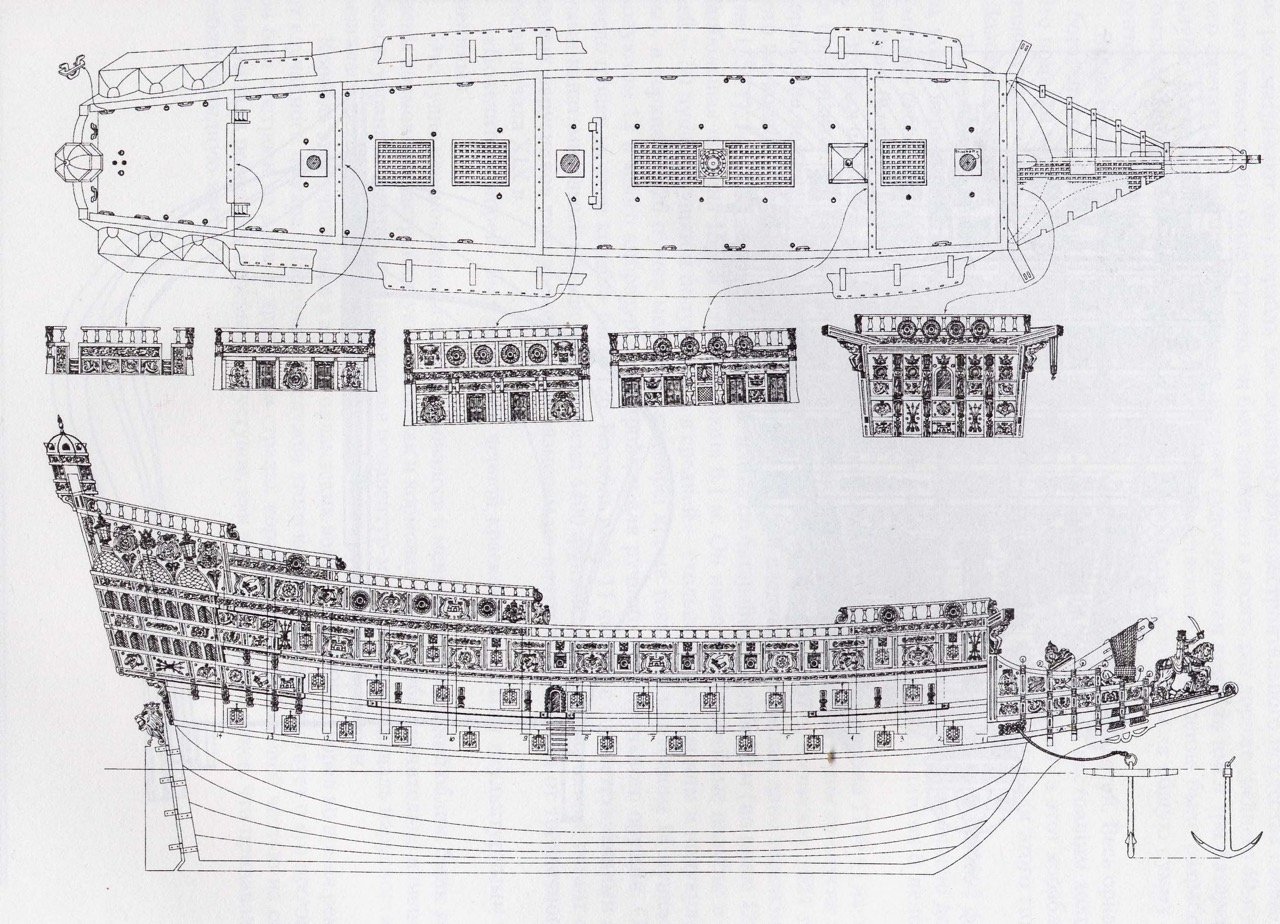

La primera es de la cara de popa del Castillo, visto desde el Combés tal y como viene en el plano.
La segunda es la misma foto pero con lo que es la campana ensombrecido para clarificar la duda de la tercera.

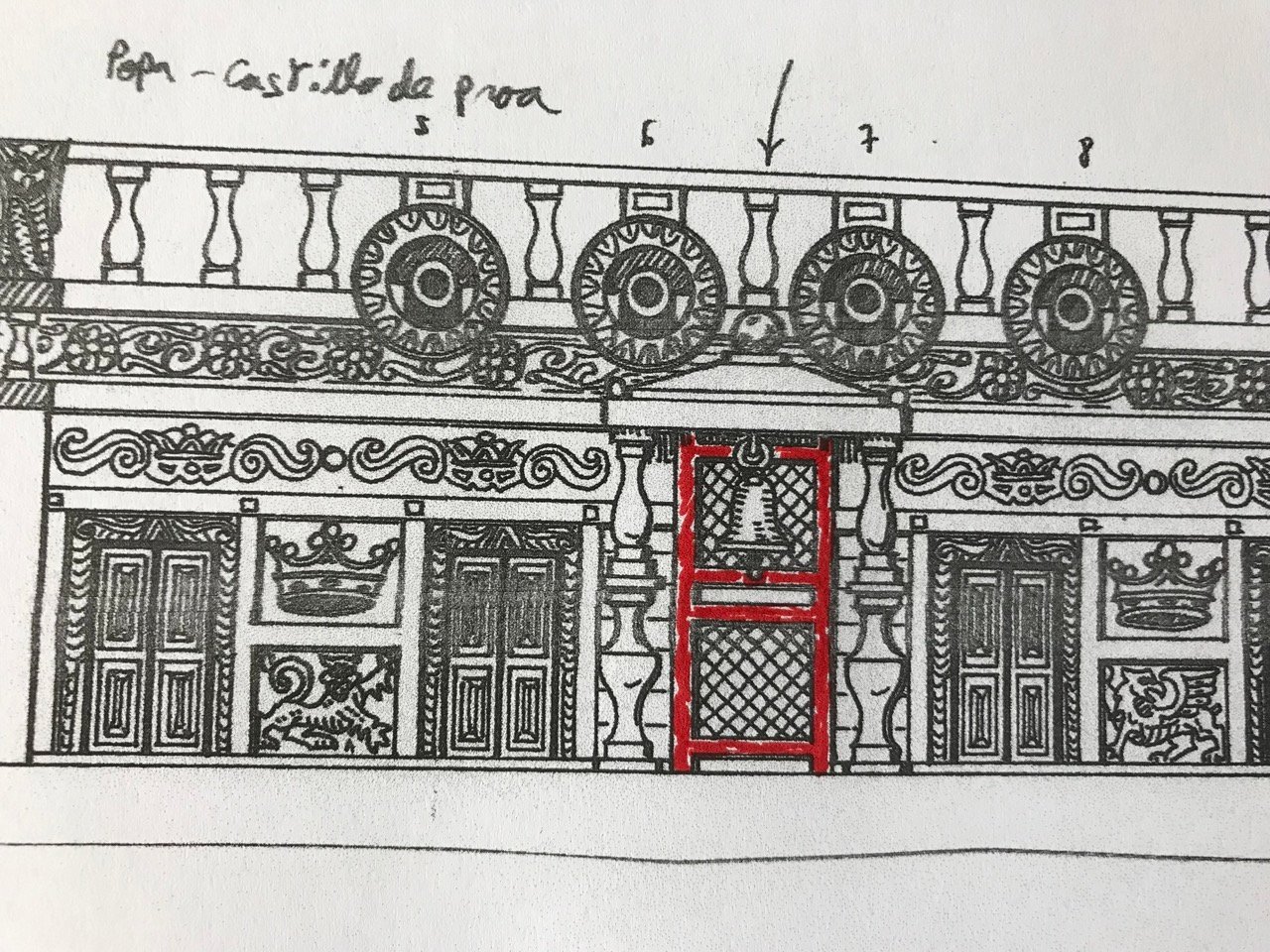

La tercera es ¿Qué es lo que está en rojo? Parecen dos celosías aplicadas al mamparo del castillo. Sería la primera vez que veo dos celosías así, una arriba y otra abajo en el mismo panel. Si son eso ¿Para qué servían? ¿Qué se guardaba allí? Un acceso me parece que tiene poco sentido teniendo cuatro puertas ya en el mamparo.

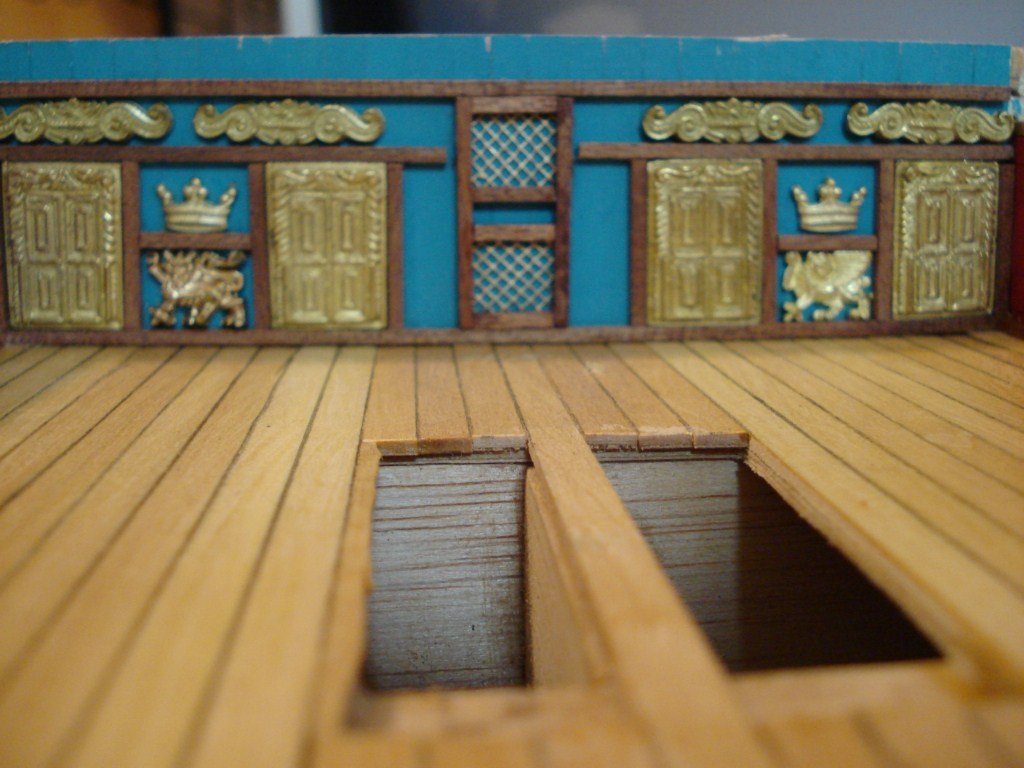

La cuarta es la proposición que hace el modelista del Foro Vicente Parra en la ejecución de su magnífico soberano, parece que plantea dos celosías. Pero sigo sin en tenderlo.

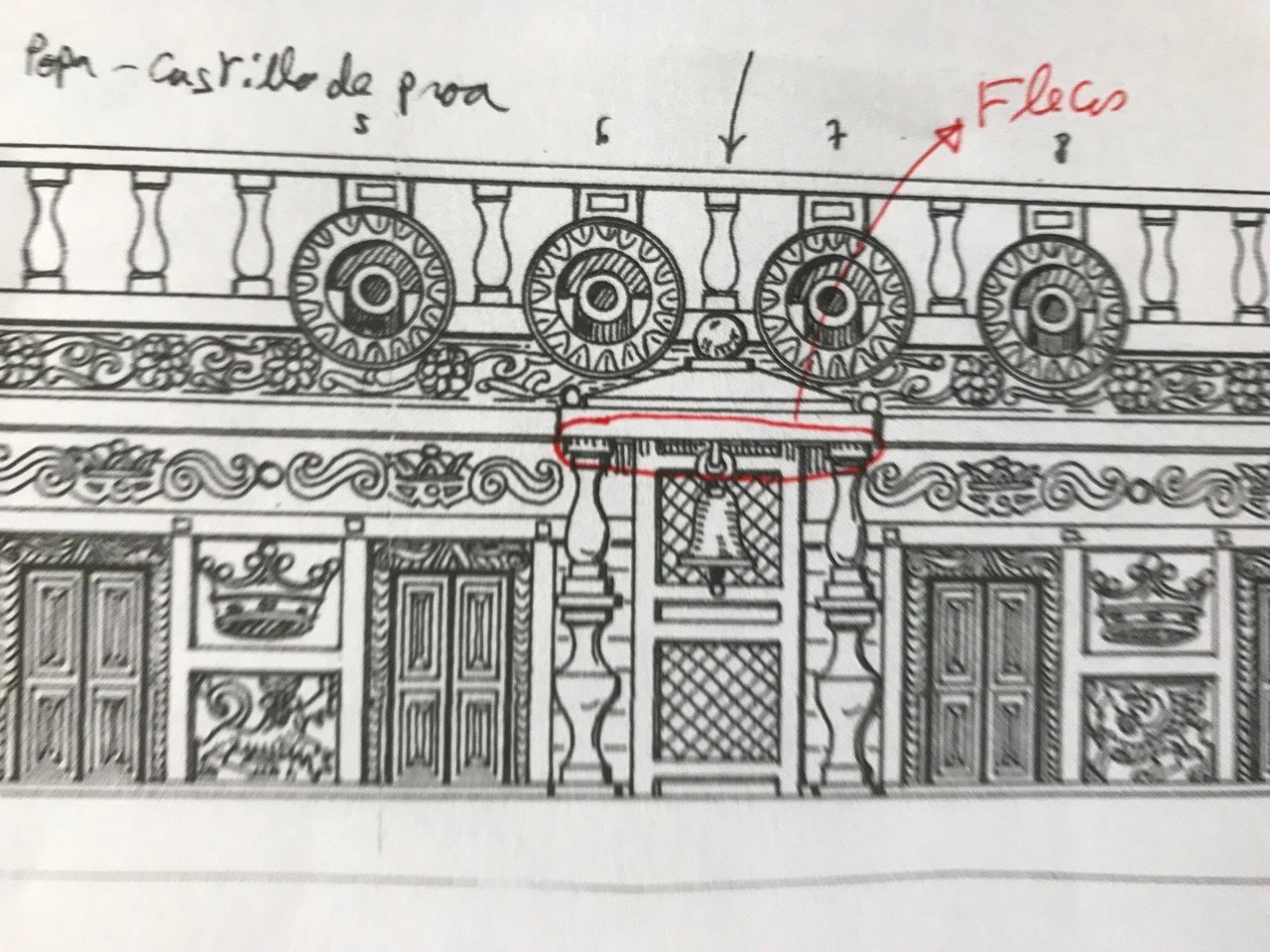

La quinta es un detalle de unos flecos rodeados en rojo que parecen salir del alero del tejadillo de la campana. Son solo eso, adornos tipo flecos que caen de una cenefa que se podría poner en el tejadillo?
Los planos no aclaran nada.
Gracias de antemano y FELIZ AÑO NUEVO A TODOS.

[manuelsirgo]

Una última pregunta. ¿Tiene sentido que haya 4 cañones en el lado de popa del castillo apuntando al alcazar y otros 4 del la do de proa del alcazar apuntando al castillo? o ¿del lado de proa de la toldilla apuntando al alcazar?

[manuelsirgo]

Perdon, en la toldilla no hay cañones que apunten al alcazar.

[libra63]

Lo de los cañones, solo se me ocurre, por si tenían que defender ese último reducto en caso de abordaje.

Feliz año 2023!



lorenzo

[Leopoldofran]

¿ No lo aclara la monografía ? Yo no tengo ni idea.

[manuelsirgo]

Pues he consultado la monografía de McKay como me señalas y encuentro lo siguiente.
Parece que en esa zona del Castillo estaban la cocina, y zonas de suboficiales, carpinteros ayudantes y ayudantes del contramaestre. Por tanto, podrían ser unas celosías de luz y las tres franjas horizontales entradas de aire (ventilación). Esto lo especulo yo, la monografía solo tiene dos puertas para entrar al espacio donde están esas 4 dependencias. Tampoco trae una chimenea específica de salida de humos de la cocina. Éstos salen hacia arriba a través del enjaretado de la cubierta superior del castillo.
Entonces, busqué por toda la monografía la situación del Campanario. Directamente no pone campanario. Literalmente dice: "It is interesting to note that there was no belfry at the forecastle bulkhead; this fitting was not commonly installed there until around 1660, according to Laughton (Old Ship's Figureheads and Sterns, p207). A ship's bell was critical for watch keeping and we know that our vessel carried one - Hayward lists a 'Watch-bel of Brass' - but it is not certain how and I have not speculated here."
A pesar de mi spanglish y ayudado por google traductor, creo entender que dice algo así como " Hay que observar que no había campanario en el mamparo del castillo de proa; no se instalaron habitualmente allí hasta 1660 más o menos, según Laughton (Old Ship's Figureheads and Sterns, p207). La campana de un barco era fundamental para el mantenimiento de las guardias y sabemos que llevaba una (Hayward enumera una 'campana de vigilancia de latón'), pero no es seguro donde se encontraba y no he querido especular sobre ello."
Y como no quiere especular, directamente no pone el campanario en ningún sitio.
He consultado El Buque y efectivamente, la campana del mamparo del castillo empieza en su libro con El Prince de 1670, donde dice que tenía muchos elementos comunes a los del Sovereign. En la imagen aparece la campana colocada donde la colocan los de Amati en el Sovereign. También ponen campana los de Mantua y los de Altaya. Mantua en la cubierta alta del castillo y los de Altaya en el combés al pie del mamparo del castillo como Amati.
Concluyendo.
- No se si llevaba campanario o no.
- Creo que esas celosías están para la ventilación de la cubierta del combés que corre bajo el castillo y la intermedia del castillo (una especie de entreplanta) donde están la cocina y otras dependencias.
Solo una pregunta, si la sabéis los expertos, ¿Es cierto que antes de 1660 no se instalaban "de forma habitual" campanarios en los bajeles?

[Leopoldofran]

La respuesta es inmediata. Si los italianos ponen campanario es seguro que no lo había

[Buhochico]

No creo que te aporte mucho, pero por si quieres ver unas fotos

https://www.modelismonaval.com.ar/Magaz ... TAL-28.pdf

[manuelsirgo]

Gracias por la aportación Javier. Tiene cosas interesantes. A ver si le doy un acelerón ahora que veo como hacerlo casi todo. Y digo casi, porque en esto siempre surgen imprevistos, inconvenientes, cosas con las que no contabas, en fin.

[manuelsirgo]

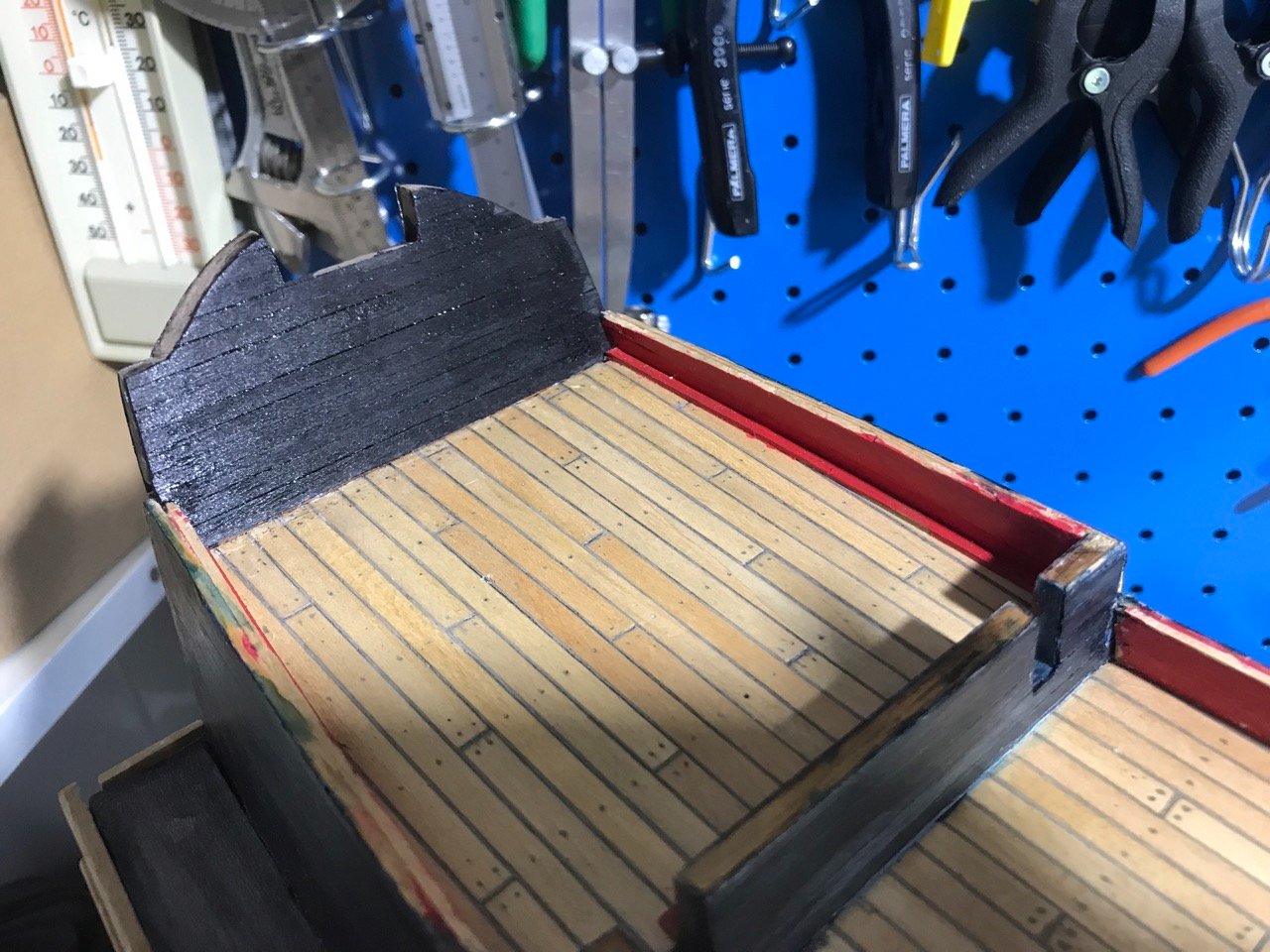

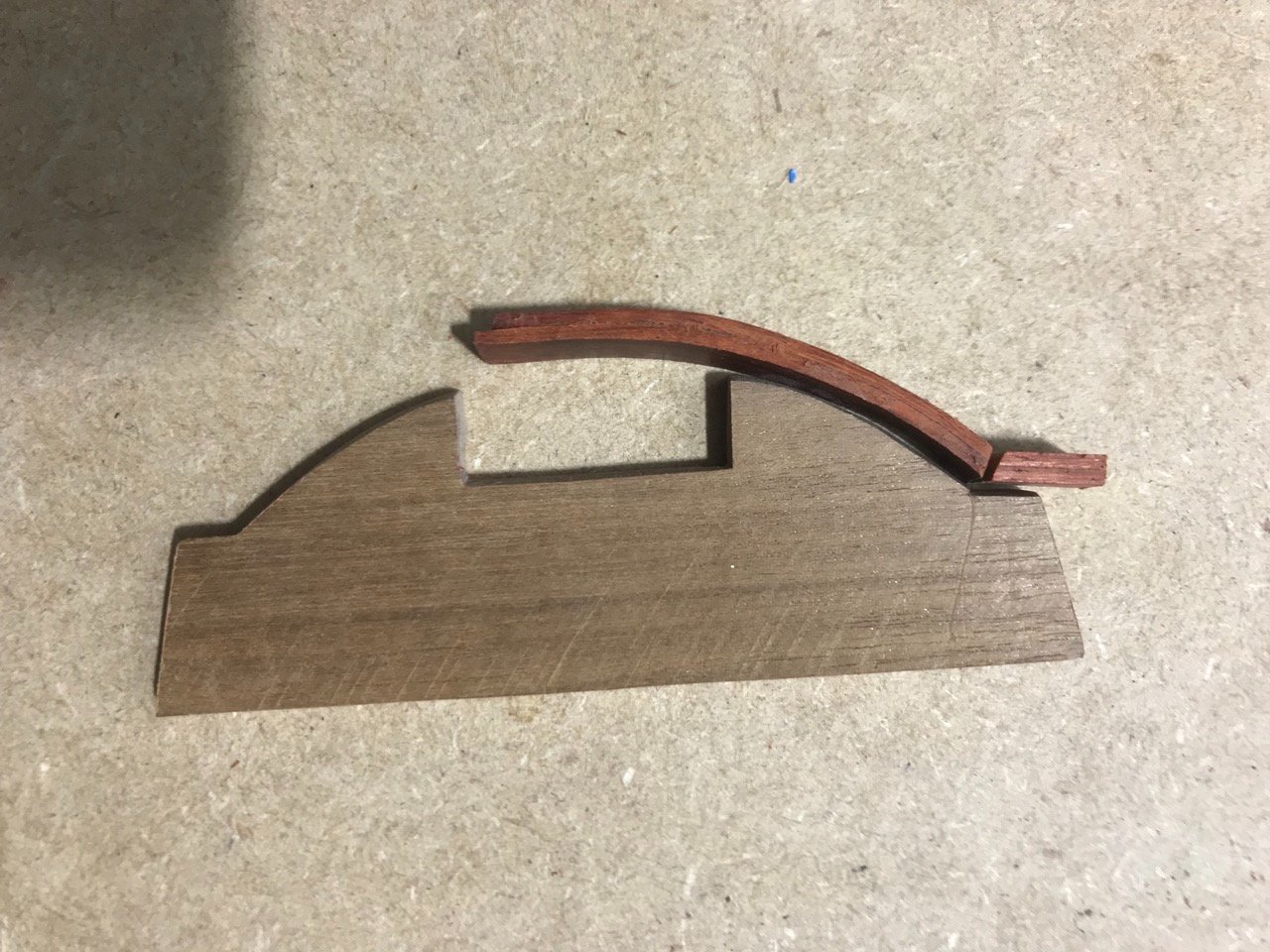

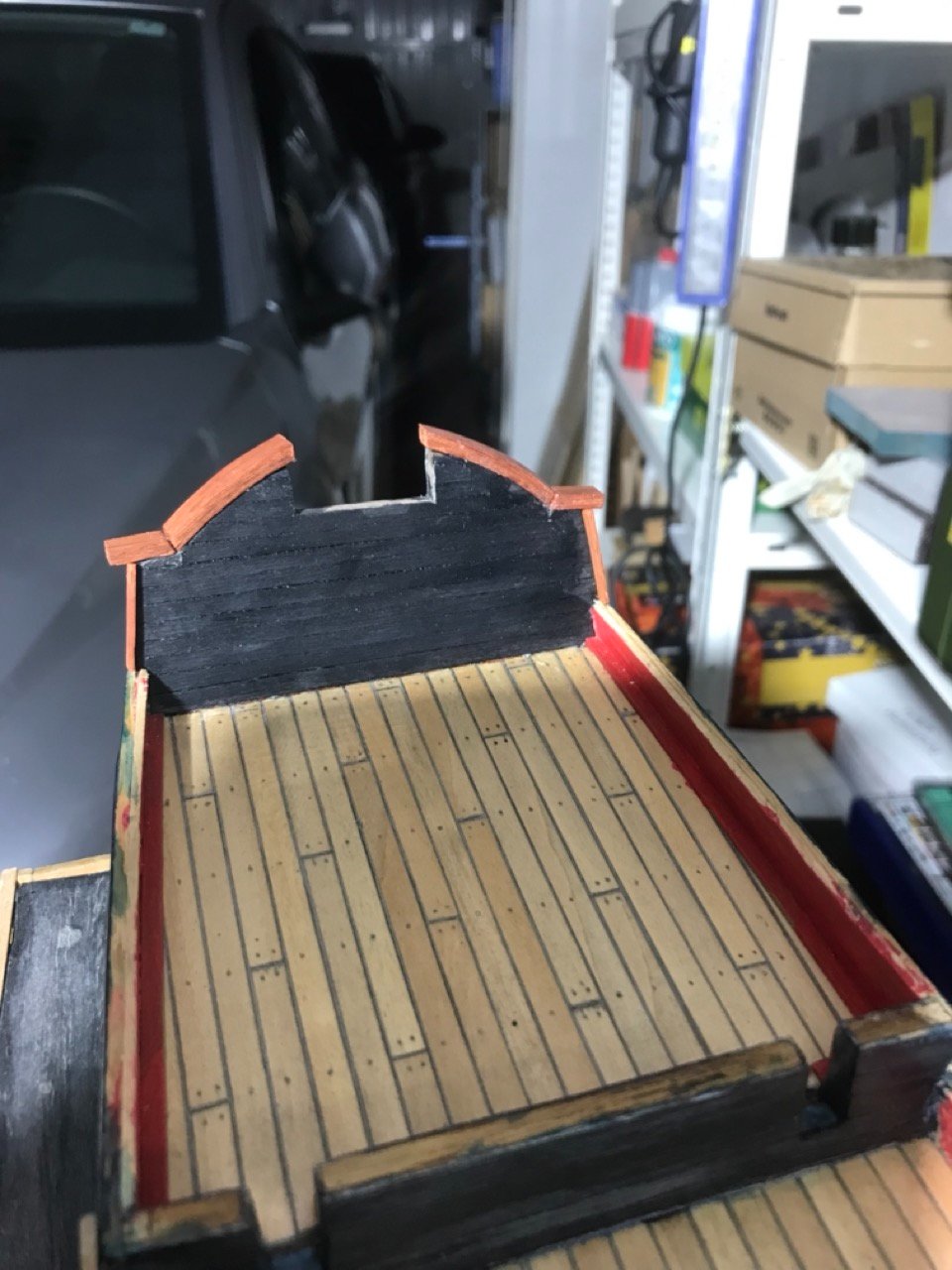

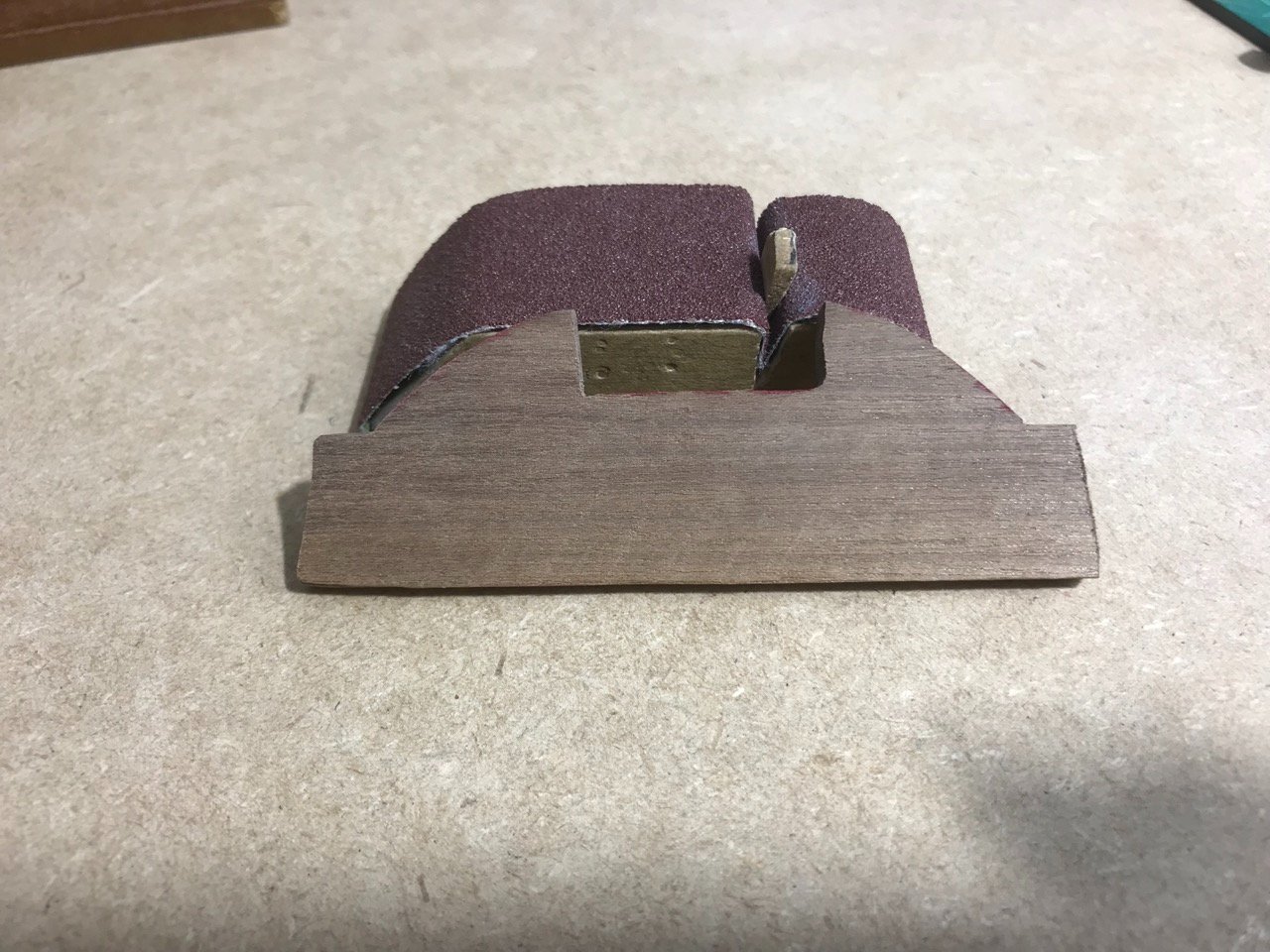

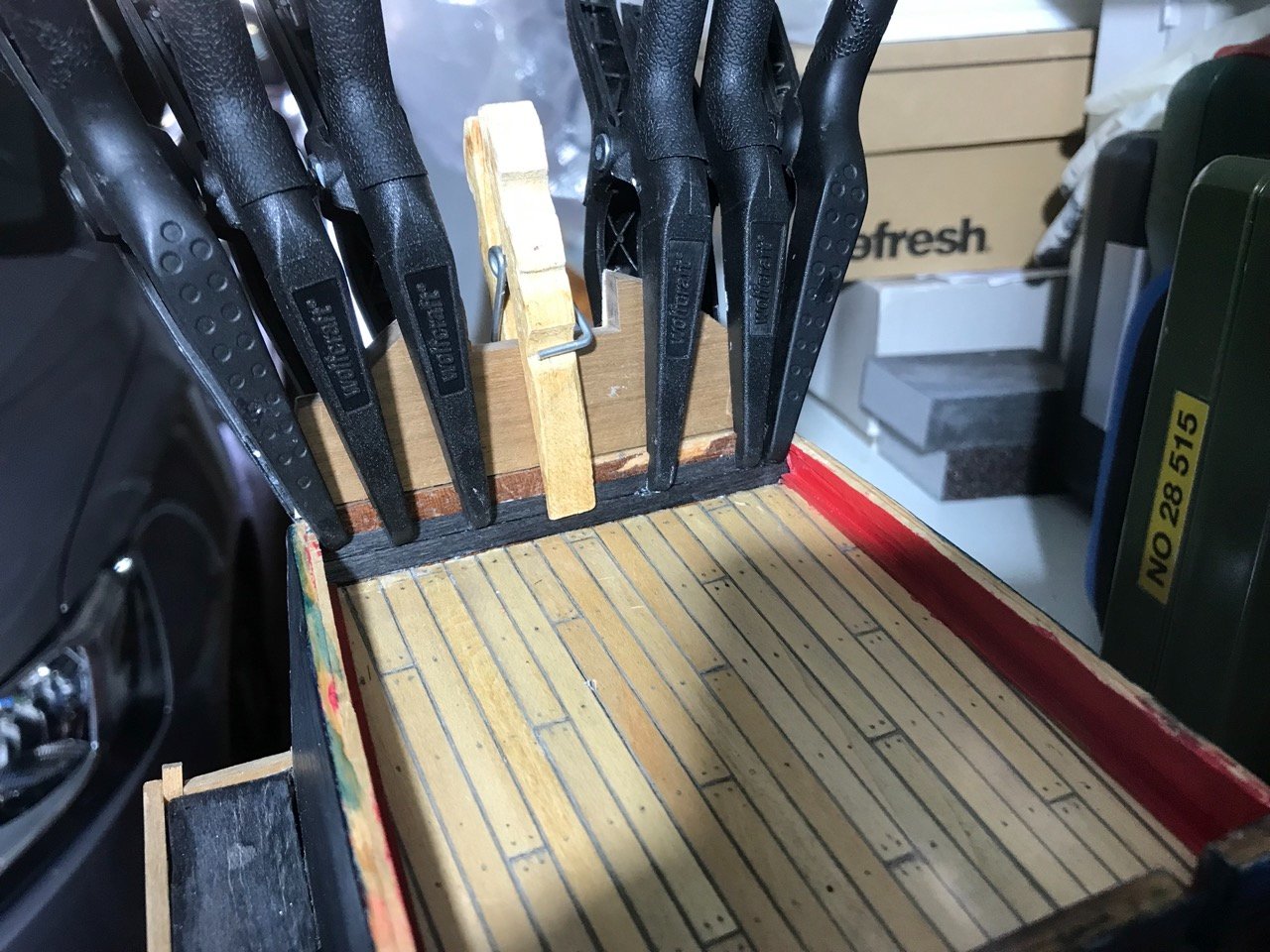

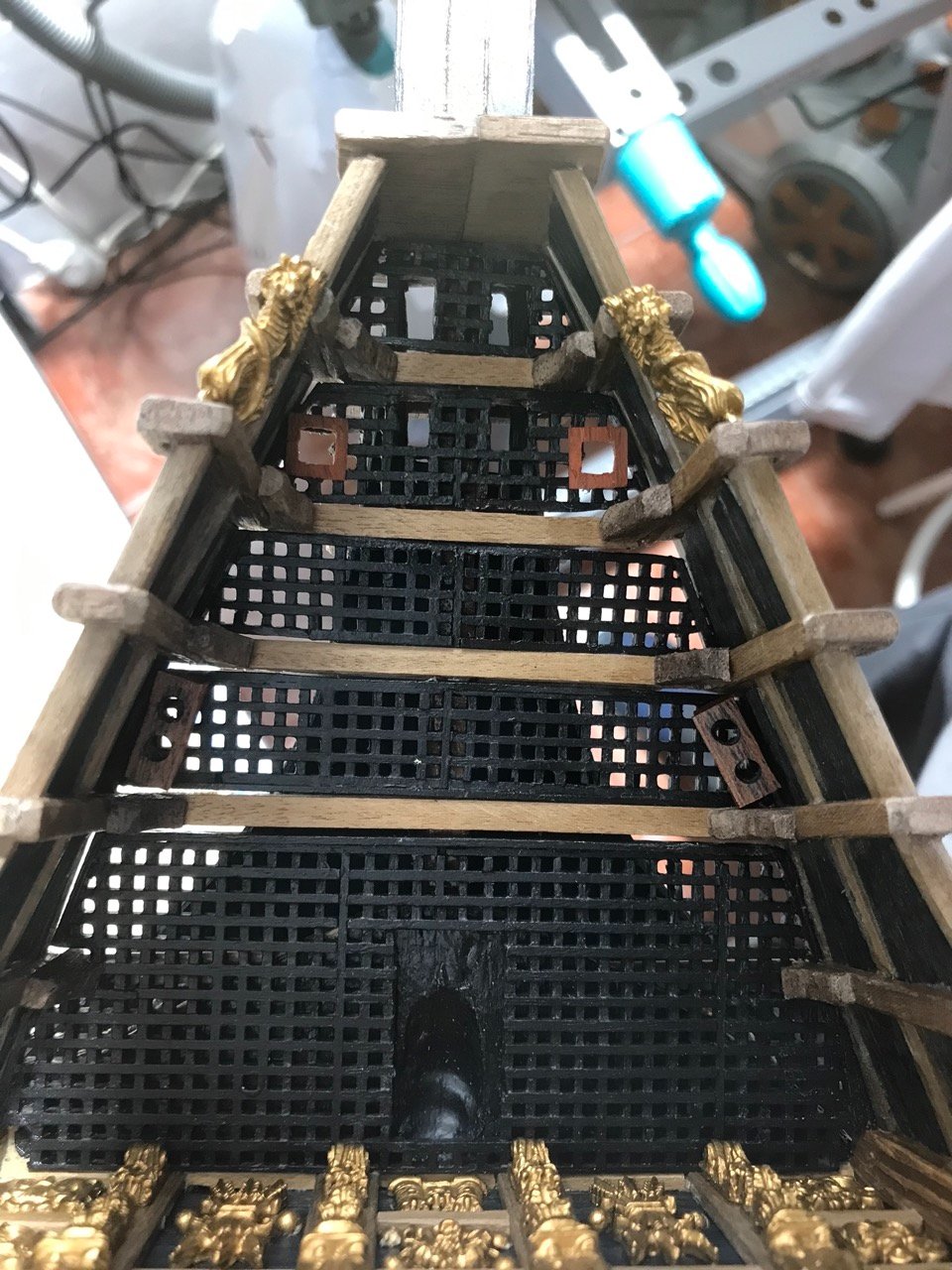

Después de un paréntesis impuesto, sigo con el Soberano. A ver si un año de estos lo termino. He decidido empezar a cerrar secciones, empezando por la popa. Para ello, voy a comenzar por confeccionar la Peineta.

[libra63]

Aquí estamos siguiendo éste interesante trabajo.

[manuelsirgo]

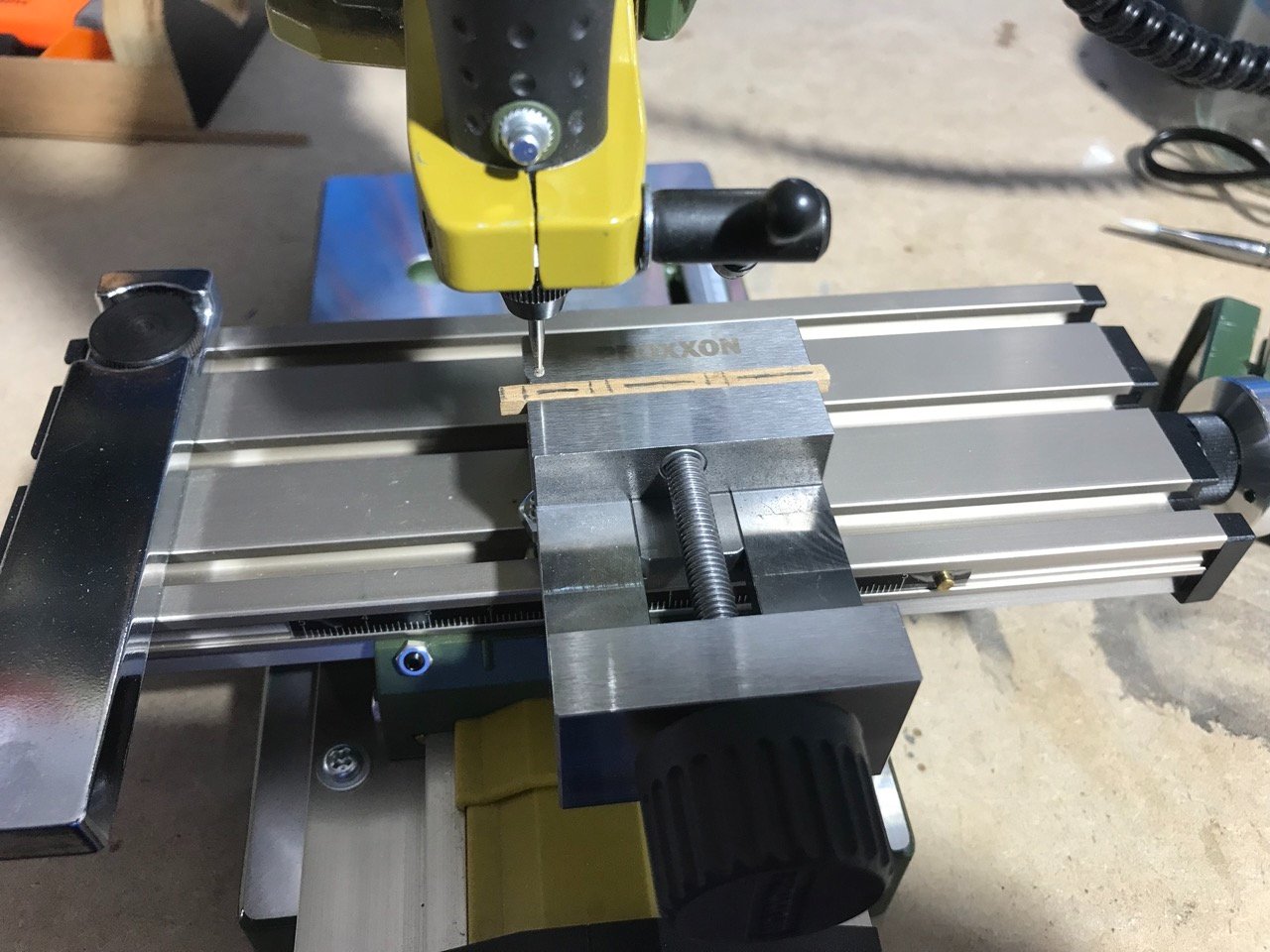

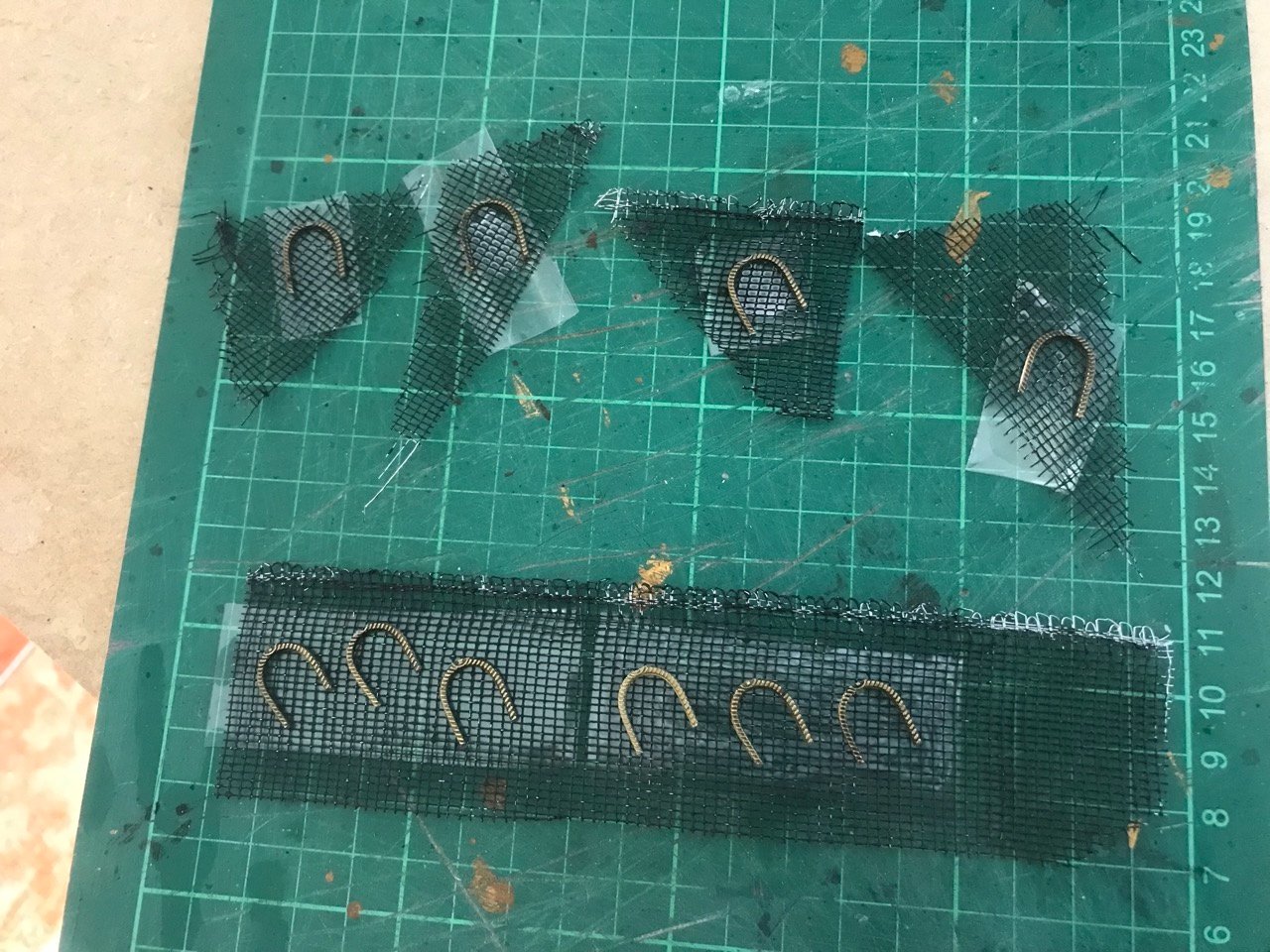

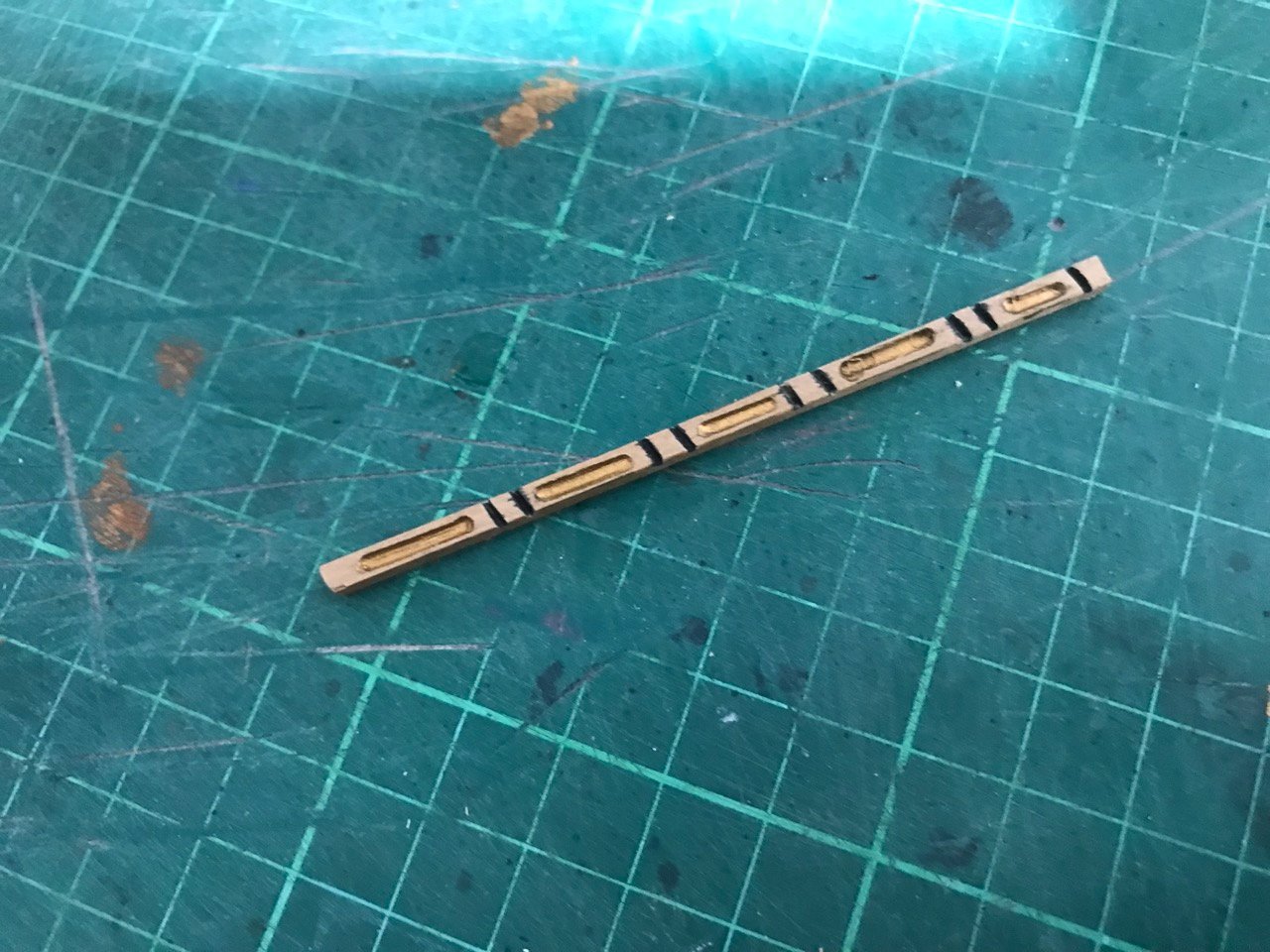

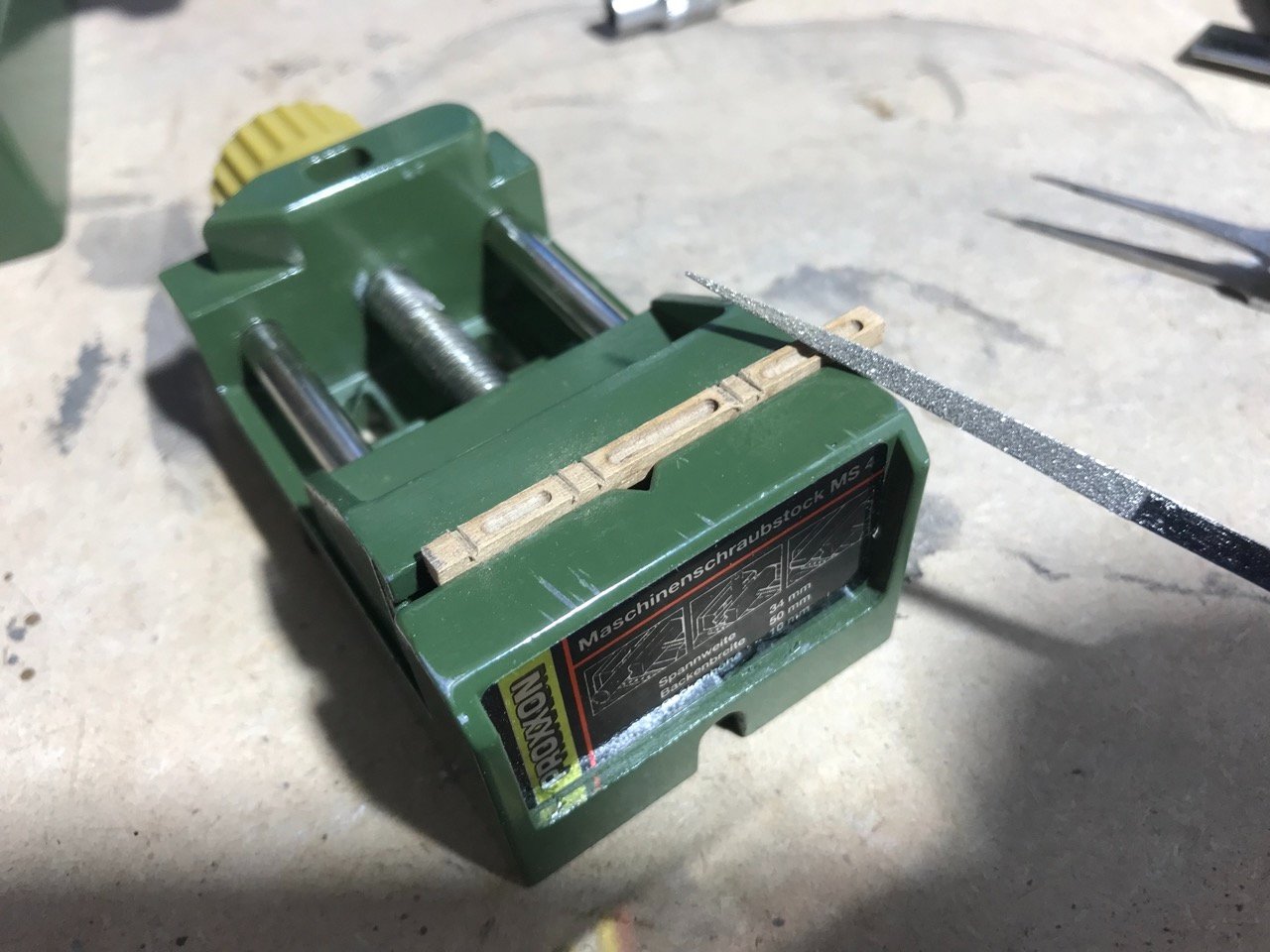

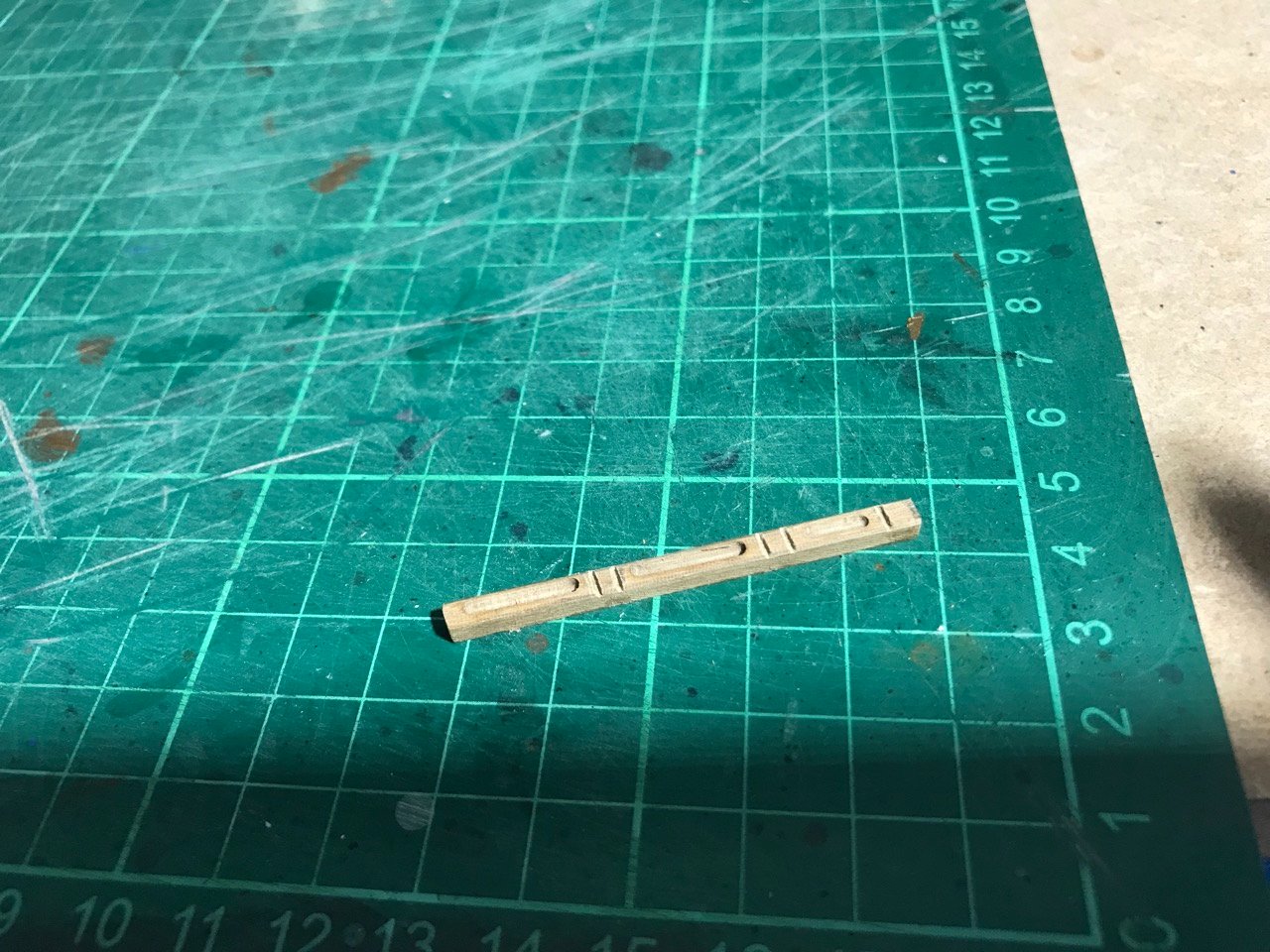

Continuo con el espejo de popa. Preparo los maderos de las calles del retablo y las ventanas,

[manuelsirgo]

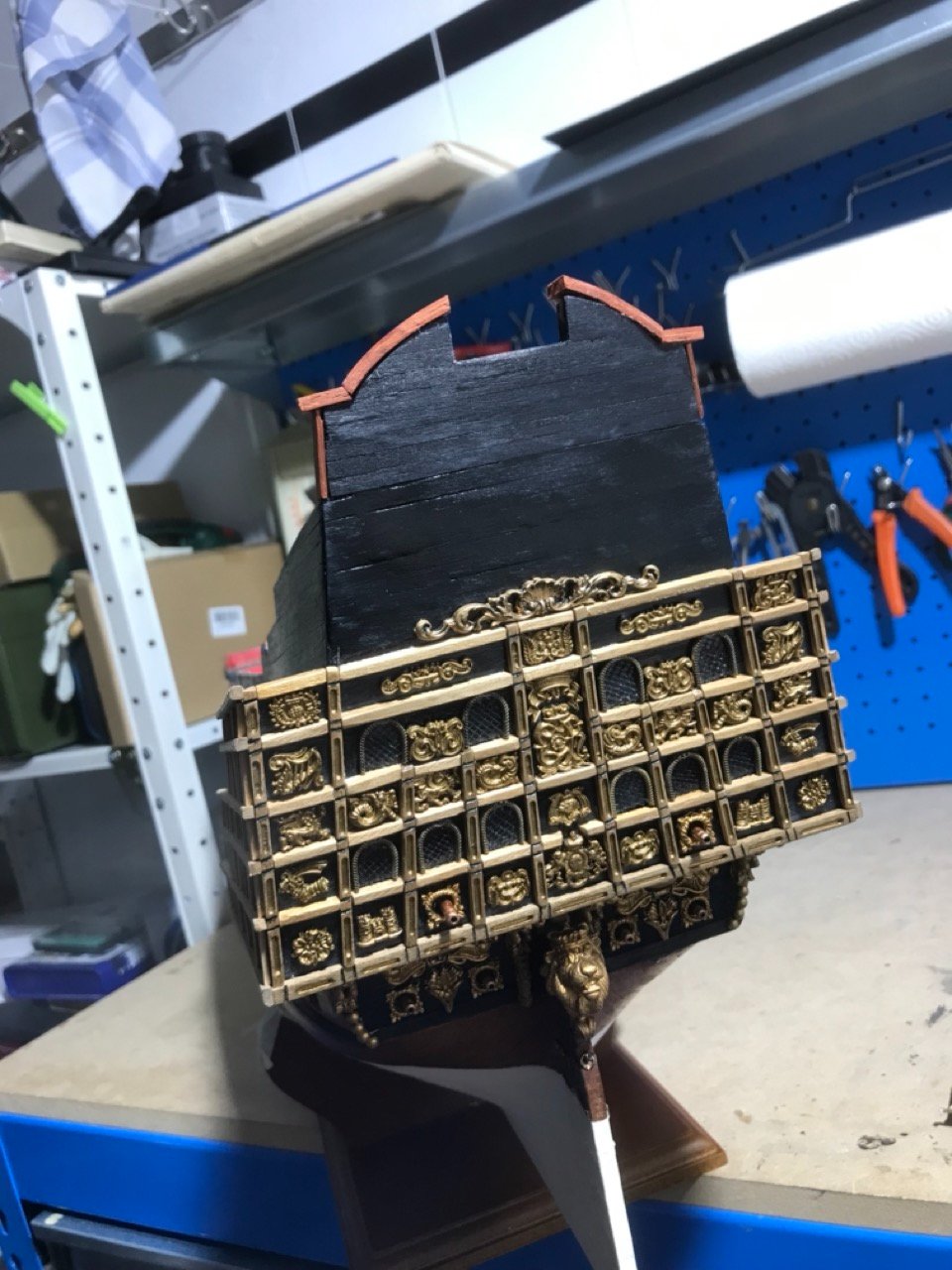

Continuo con el espejo de popa

[manuelsirgo]

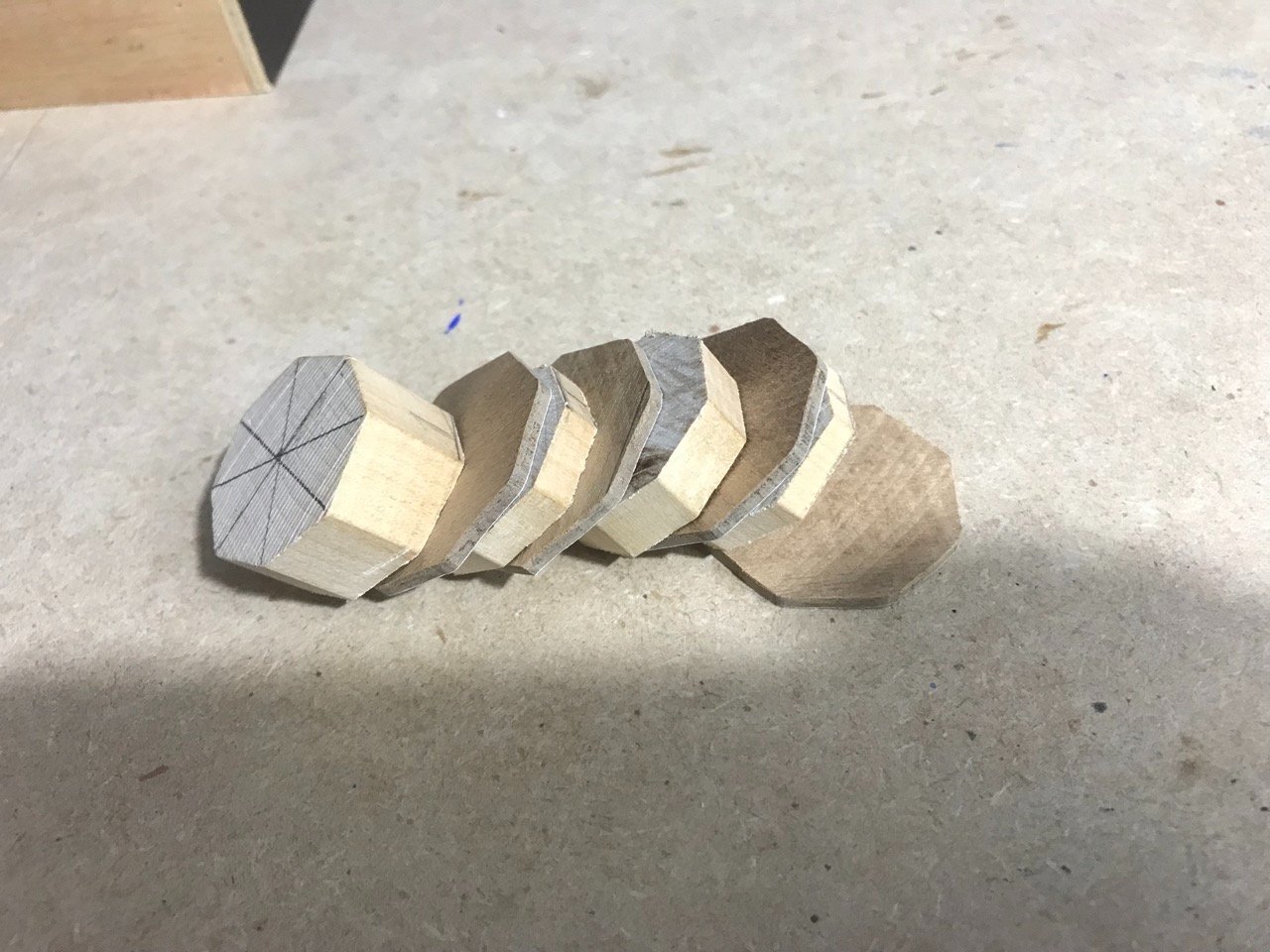

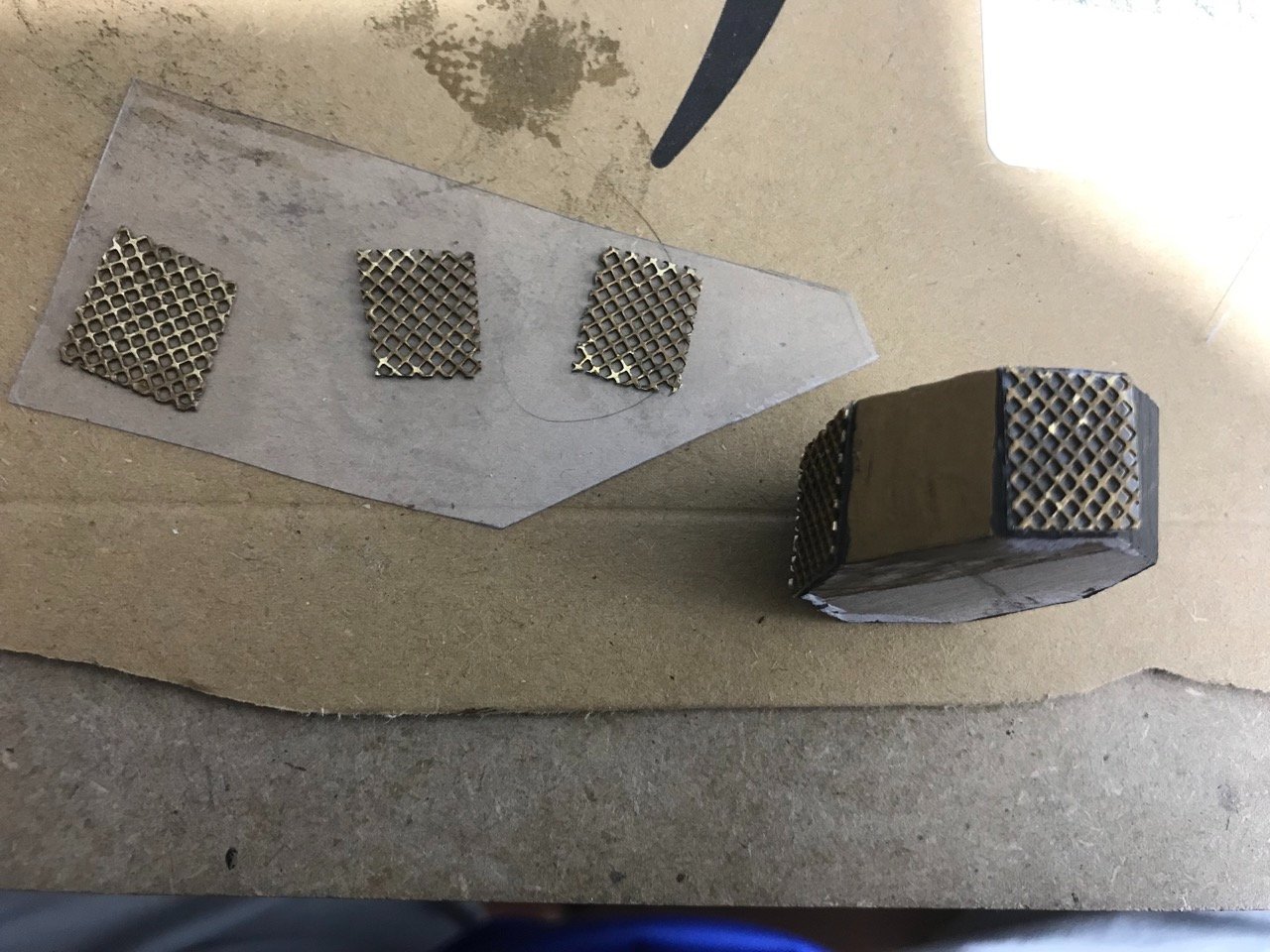

Hago ahora el Fanal de Popa. Sigo el método que propone Amati en los planos aunque no me gusta.
