Vas a forrar el caso con tracas de madera, lo digo por que veo que son pocas cuadernas.
La falsa quiilla ten cuidado, la de mi Oquendo a pesar de los 10 mm de espesor, se ha revirado un poco a medida que he ido construyendo el casco y luego he tenido que enmendar la plana como he podido. Comprueba constantemente que las cuardernas una vez insertadas no se giran con respecto a la falsa quilla, parece que no, pero de manipular el modelo, darle vueltas para trabajar con él, las cuadernas pueden moverse.
Saludos y estupendo trabajo...

[Villaamil]

Vas a forrar el caso con tracas de madera, lo digo por que veo que son pocas cuadernas.
La falsa quiilla ten cuidado, la de mi Oquendo a pesar de los 10 mm de espesor, se ha revirado un poco a medida que he ido construyendo el casco y luego he tenido que enmendar la plana como he podido. Comprueba constantemente que las cuardernas una vez insertadas no se giran con respecto a la falsa quilla, parece que no, pero de manipular el modelo, darle vueltas para trabajar con él, las cuadernas pueden moverse.
Saludos y estupendo trabajo...

Son trece cuadernas para unos 57 centímetros viene a ser unos 4 centímetros de separación creo que está bien .Ten en cuenta que el modelo no es muy estilizado,más bien "macizo".
Además no tengo líneas de agua para cuadernas extras.Se podrían hacer intermedias dividiendolas por dos,no sé como saldría pero no lo creo necesario.
En cuanto a la falsa quilla,voy a probar un sistema en el que no cumple función real,es decir el alineamiento y fijación de las cuadernas es independiente de la falsa quilla.
Verémos si es posible.
Sigo atentamente tu Oquendo pues Julio Martínez me envió atentamente sus planos y en un futuro me gustaría un Infanta Teresa,así que ánimo ¡que te pueda copiar!
Salidos carnavaleros

[Javier RN]

...
Salidos carnavaleros

[ramon]

...
Salidos carnavaleros

Rusia es culpable...

[Villaamil]

...
Salidos carnavaleros

[/quote
SALUDOS carnavaleros
En Cádiz es carnaval,en Jerez no.

[PERAGUPAMA]

Bueno vivo en Cádiz, aunque soy sevillano, pero me gusta el carnaval ( aunque no soy de los "jartibles" como dicen por aquí.)

[Villaamil]

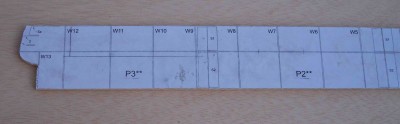

LAS CUBIERTAS DE FLOTACIÓN
(se admiten sugerencias de nombre)
Continuamos con las “cubiertas de flotación” que serán las responsables del alineamiento de las cuadernas.Como vienen pensadas para ser usadas con cartón de 1 milímetro hay que que añadir 1mm en cada una hasta conseguir los 3mms del contrachapado que usamos para su construcción.

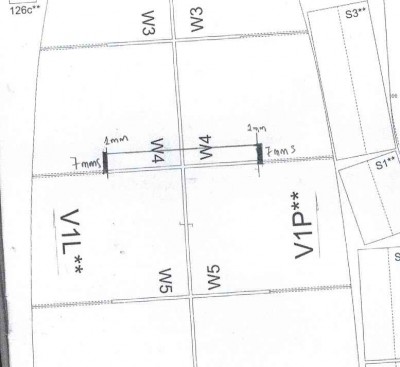

Asimismo hay que rebajar la inserción en las cuadernas de 7mms de grosor que es la madera usada para la construcción de éstas.


Luego comprobamos que coinciden ambas partes

[Villaamil]

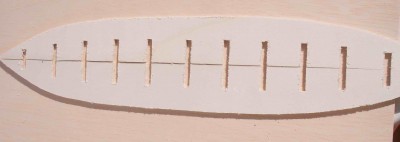

LA FALSA QUILLA
(espero que más falsa que nunca)
Seguimos con la falsa quilla,más adelante será rebajada hasta la línea de flotación (línea de puntos)excepto quizás la primera y última cuaderna que irán directamente apoyada sobre la falsa quilla,pues al ser muy delgadas desconozco si será viable perforarlas lateralmente.
Comprobamos que la parte lateral encaja sobre la falsa quilla

[Villaamil]

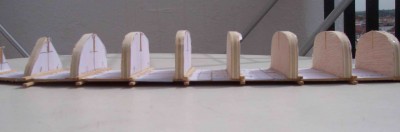

La falsa quilla ya rebajada hasta la línea de flotación con las cuadernas presentadas

[ramon]

Osea que estás traduciendo a madera la estructura del cartón ¿no?. Tiene aspecto de quedar muy sólido y de "autoregularse" para evitar reviros..

[Villaamil]

Osea que estás traduciendo a madera la estructura del cartón ¿no?. Tiene aspecto de quedar muy sólido y de "autoregularse" para evitar reviros..

Sí,se trata de éso, claro que la madera no es cartón.Espero que sea viable
Saludos

[Villaamil]

Después de varios días sin poder utilizar mi lugar de trabajo provisional de trabajo,el balcón,por un temporal de levante continúo.
El siguiente paso es colocar las quillas laterales,por lo que comienzo probando su inserción una a una.Primero de un lado
[/url]
luego coloco el siguiente lado

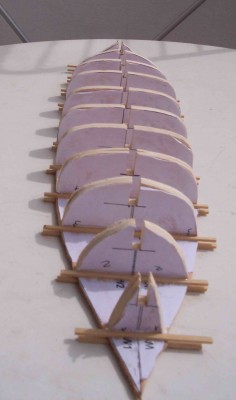

colocamos todas las cuadernas de un lado

las del otro lado

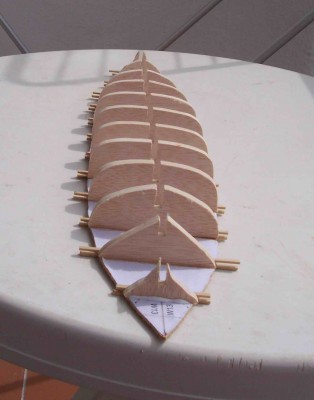

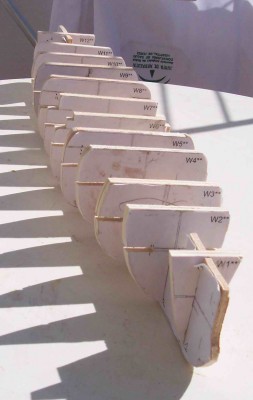

CONCLUSIÓN:Como se puede ver en esta foto (lo que se pueda ver,espero mejorar,


sigue existiendo un reviro,una falta de alineación.Así hay que seguir trabajando y pensando.
O el sistema admite mejora o lo desecho,y paso al de quilla y cuaderna.Realmemente el plano es inmejorable para el sistema modular (Ramon's style)pero tengo estropeada la ingletadora,la proxxon KGS 80,así que ya os contaré....
Saludos

[Villaamil]

Volvemos a la carga.
Otro intento para intentar prescindir de la falsa quilla
Dado que los refuerzos laterales están pensados para ser insetados lateralmente a nivel de la línea de flotación procedemos a

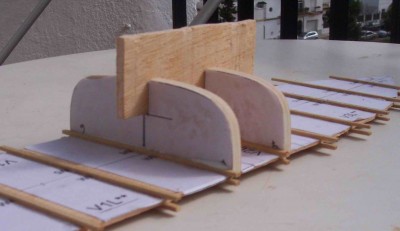

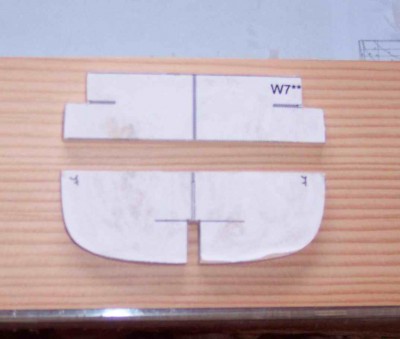

1.-Cortamos las cuadernas a ese nivel,dejando entalladura para la falsa quila (Foto 1)

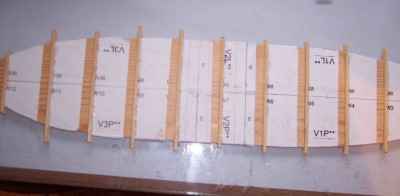

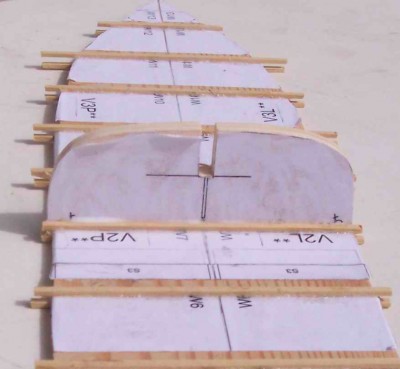

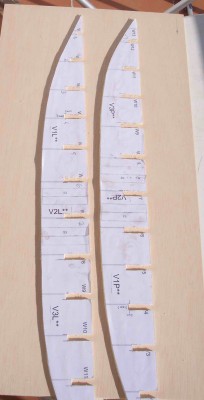

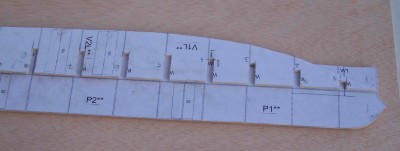

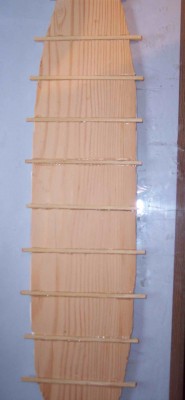

2.-Pasamos los refuerzos a un tablero de 2 milímetros despegando el papel para aplicar la cola y fijando la posición mediante guías de madera que sobrepasen dicho lado (foto 2) para que nos sirva de referencia para el reverso (Foto 3)

[Villaamil]

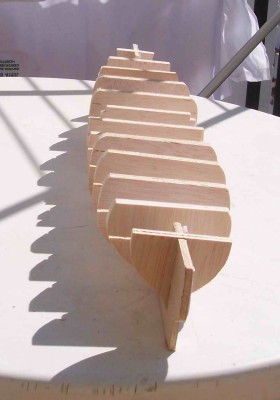

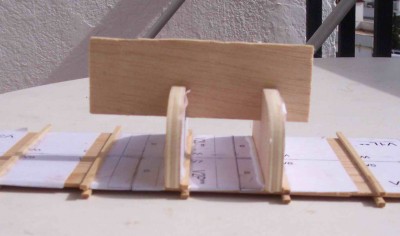

Usando como referencia la cuaderna 7 ya encolada procedo a colocar el resto.
La número 6 es la siguiente para asegurar su alineación uso un trozo de madera como falsa quilla

[Villaamil]

Obra viva colocada y encolada
