San Juan Nepomuceno por Jaime TERMINADO

[Demetri]

A mí el trabajo me parece impresionante. Yo también lo he hecho en un kit (en papel), pero era un cutter en una escala 1/96.
Y en mi pueblo hay otro dicho “muchos ven, pocos entienden” (traducido literalmente). Y al final es un modelo y no una maqueta, y lo más importante debe gustar al dueño.

[Bluenose]

Muchas gracias Demetri, efectivamente lo principal es que le guste a su autor y sobre todo que disfrute en su construcción. Así se sentirá orgulloso de su obra.

Un saludo
Jaime

[Bluenose]

Buenos días compañeros foreros...

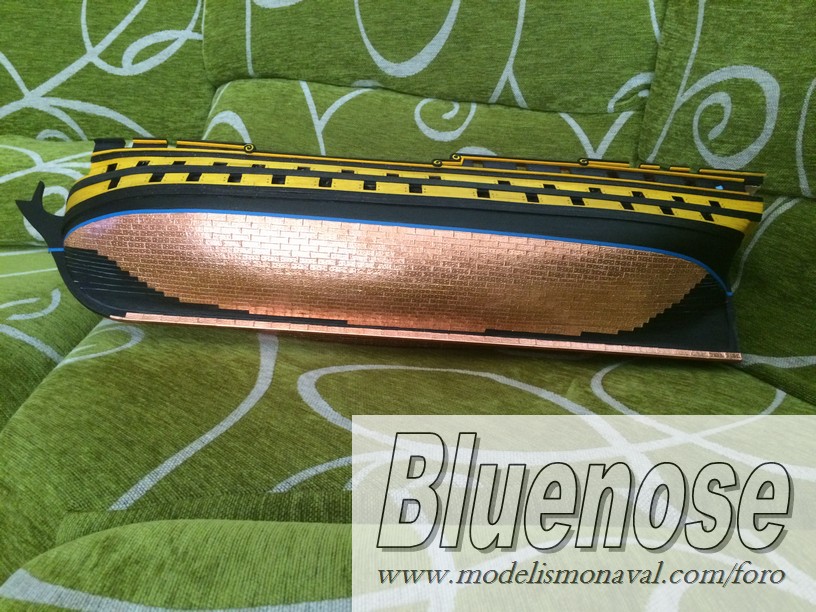

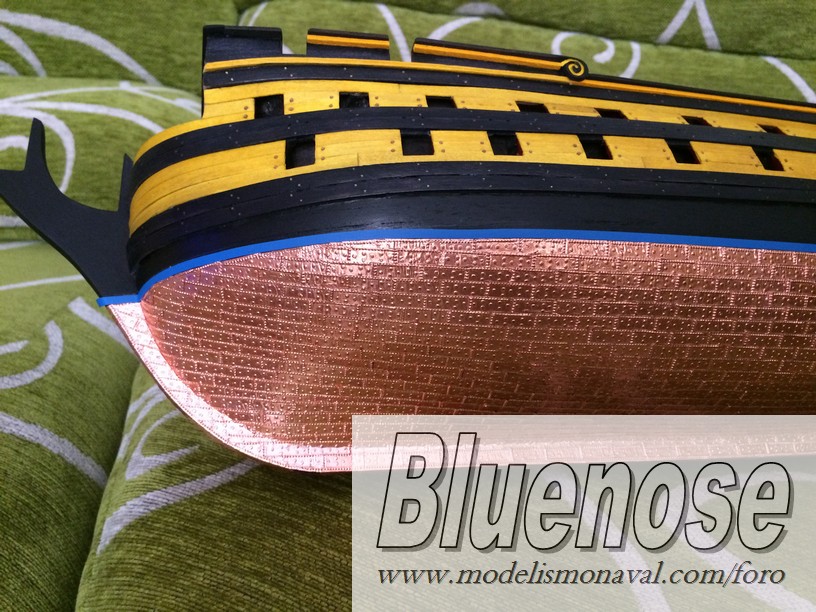

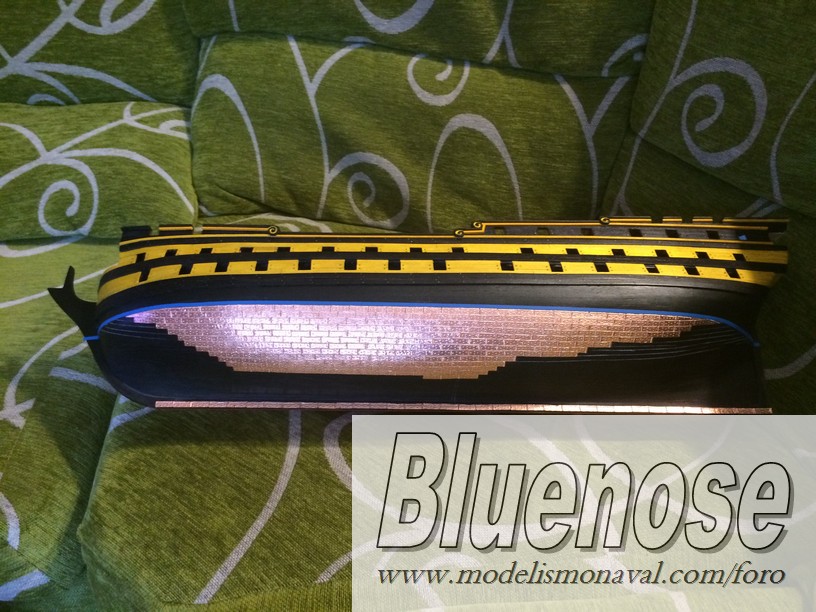

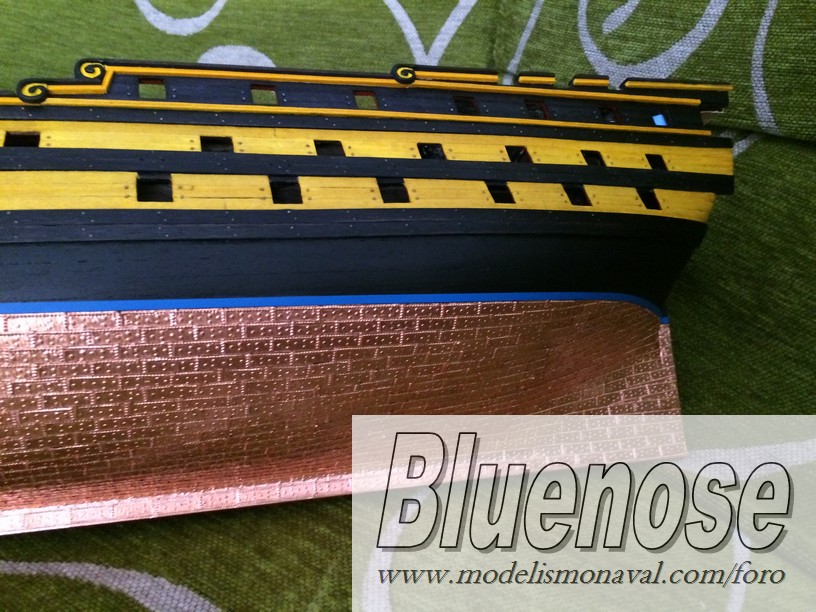

Ante todo disculparme ya que estoy de vacaciones y tengo el foro un poco abandonado, no obstante no he parado de trabajar en el Nepo y quiero enseñaros como ha quedado una vez terminado el forro de cobre ¡por fin!

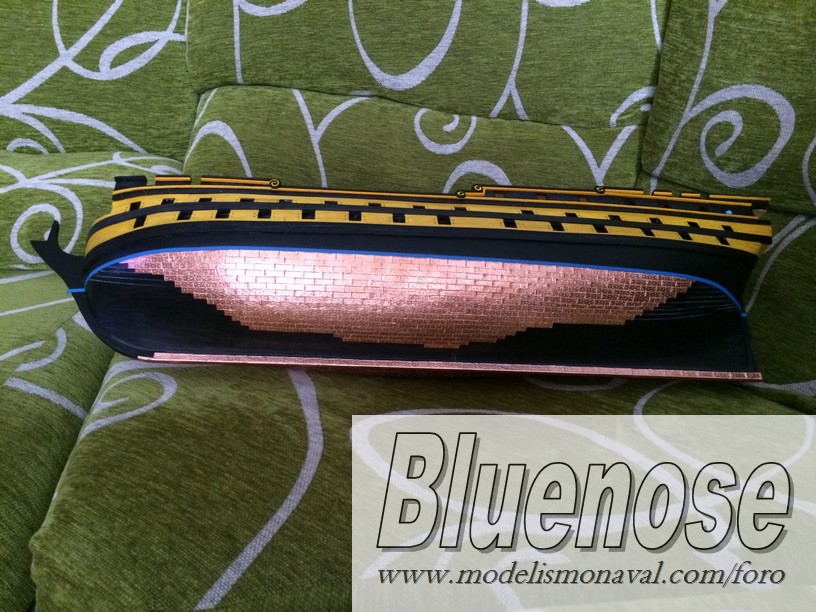

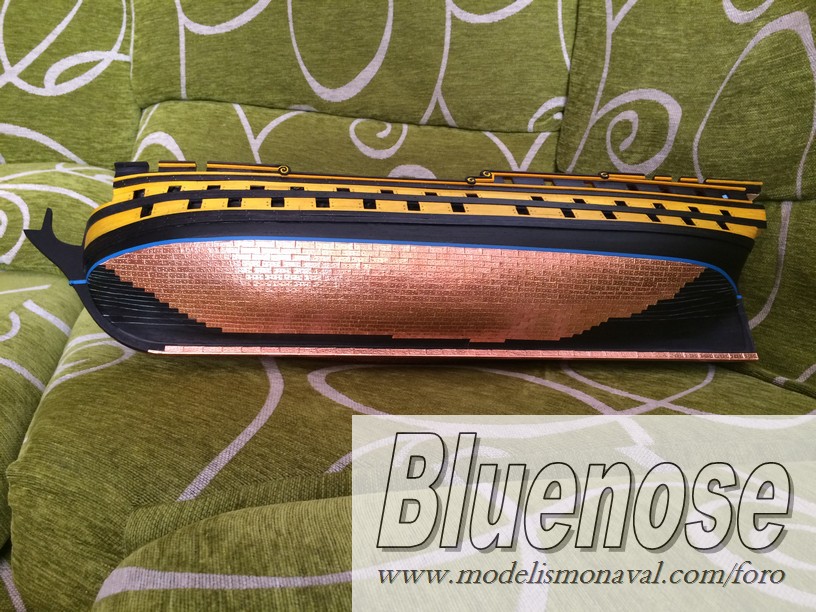

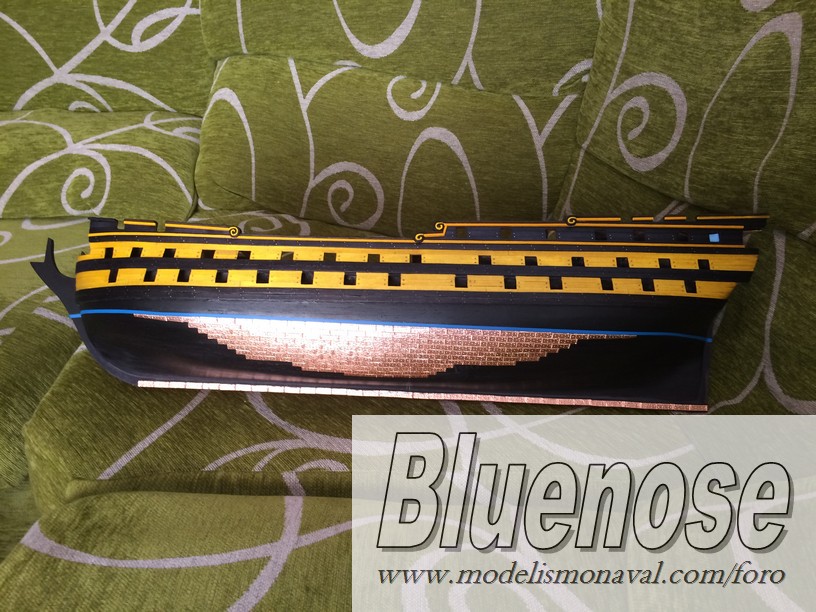

Como el tema de las placas creo que puede ser útil para futuros compañeros, y con el costado de estribor nos hicimos un lío, os pongo paso a paso las que he ido poniendo en este costado y el total de ellas, ya que las he contado...

Un saludo
Jaime

[Bluenose]

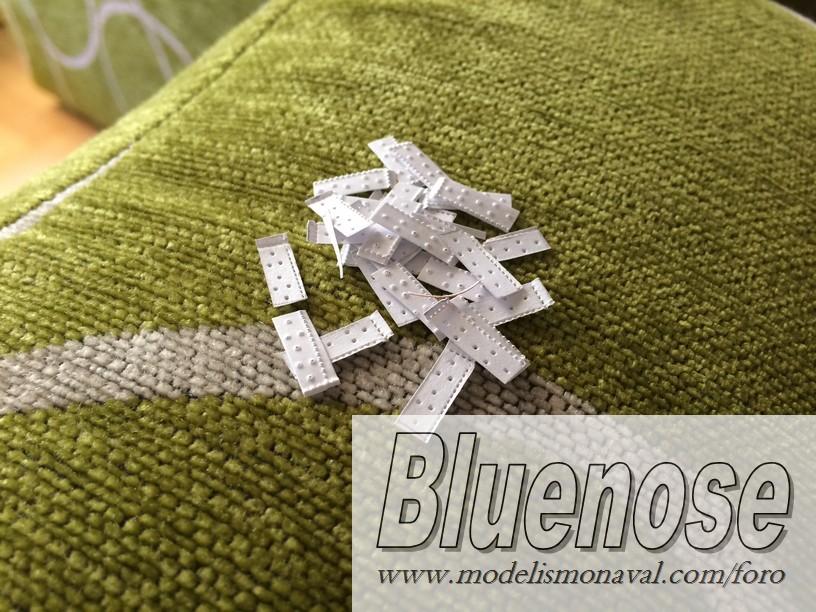

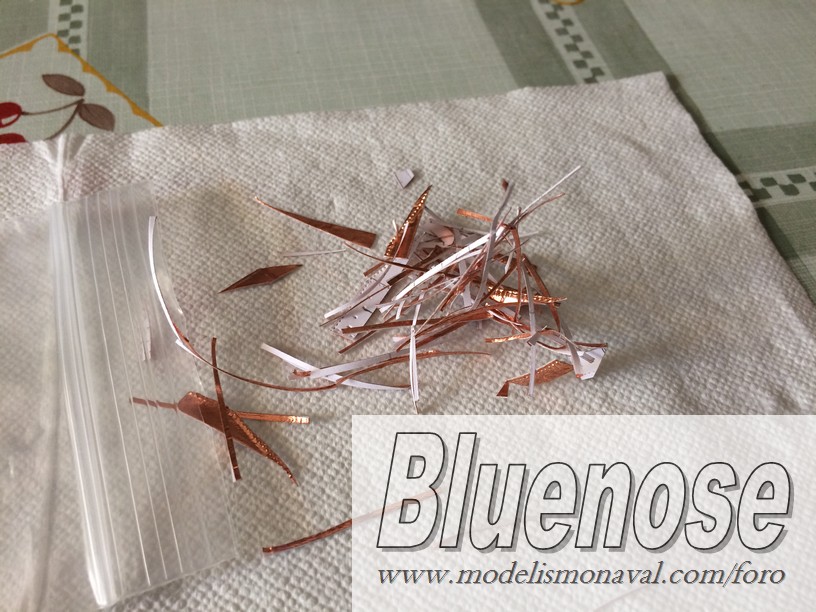

Bien, si os preguntáis cómo las he contado, pues fácil, al terminar cada jornada cogía el puñado de "peladuras" y las contaba. Las anotaba y "voilá".

También he ido anotando los metros de cinta de cobre usada. Aquí están los totales para el costado de babor. OJO para el total, habría que añadir el otro costado y además falta el timón y la roda, quilla y codaste.

Medida de las placas: 15x5 mm
Placas: 902
Longitud de la cinta: 14,64 metros

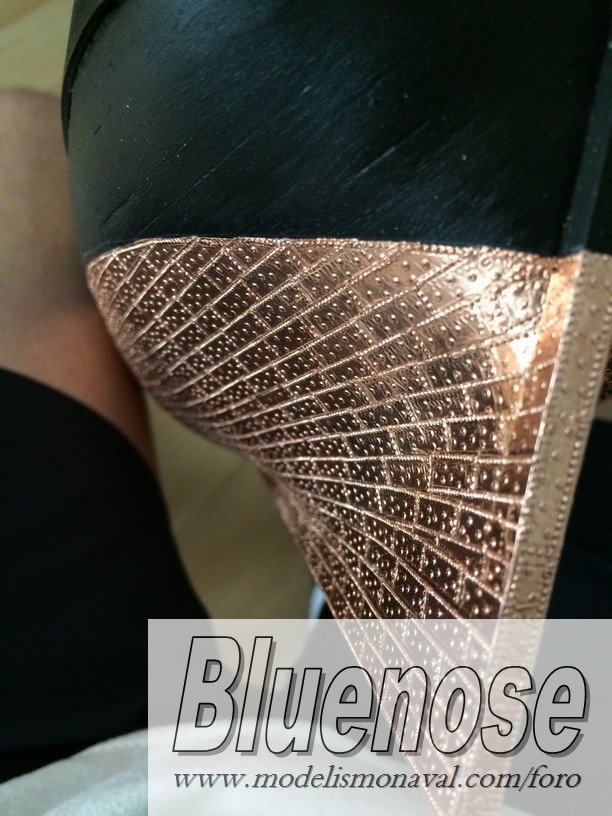

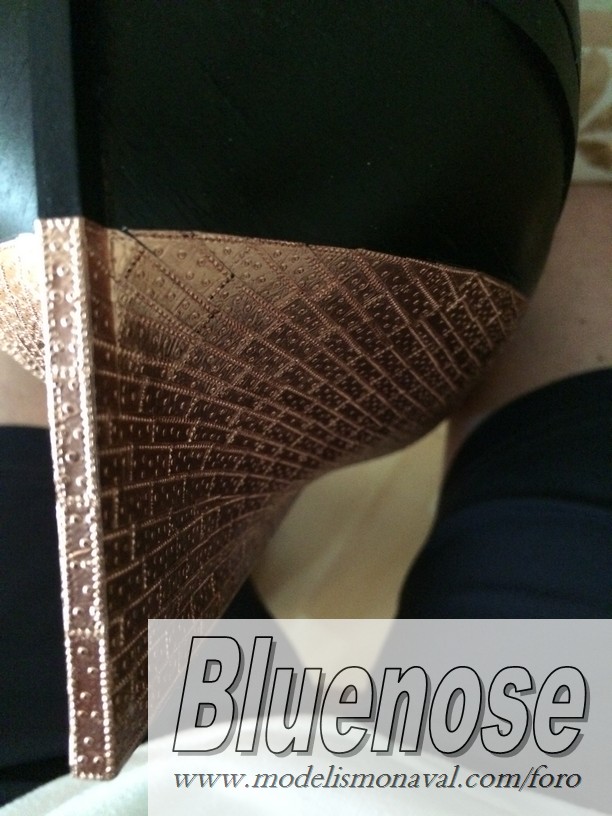

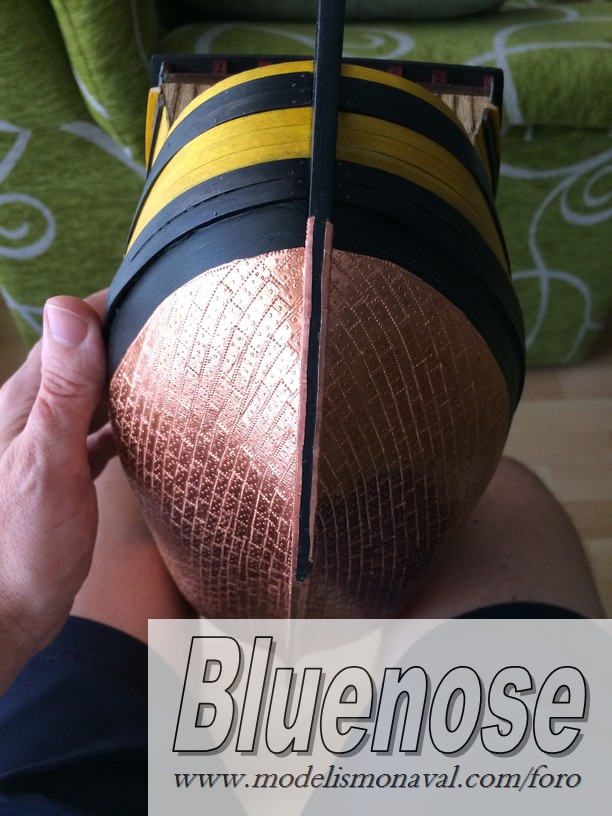

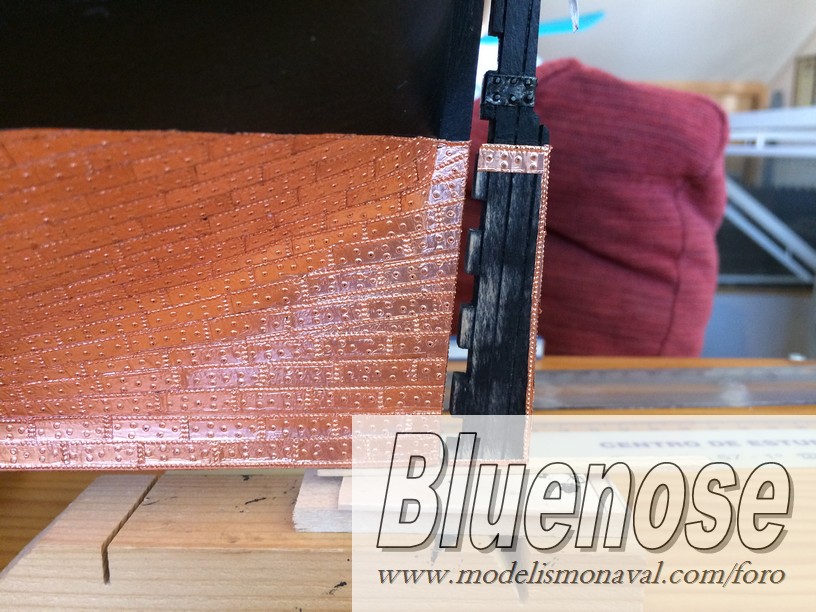

Os pongo más fotillos de detalle.

[Bluenose]

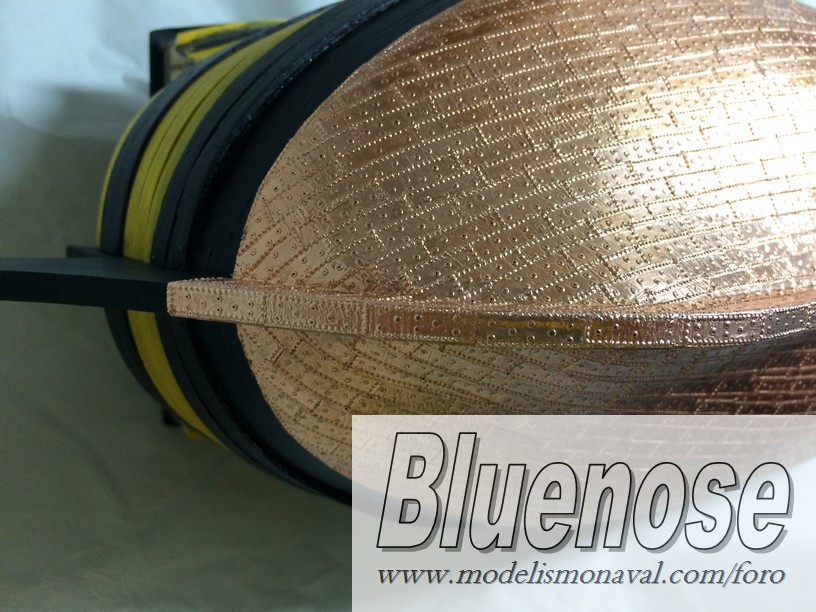

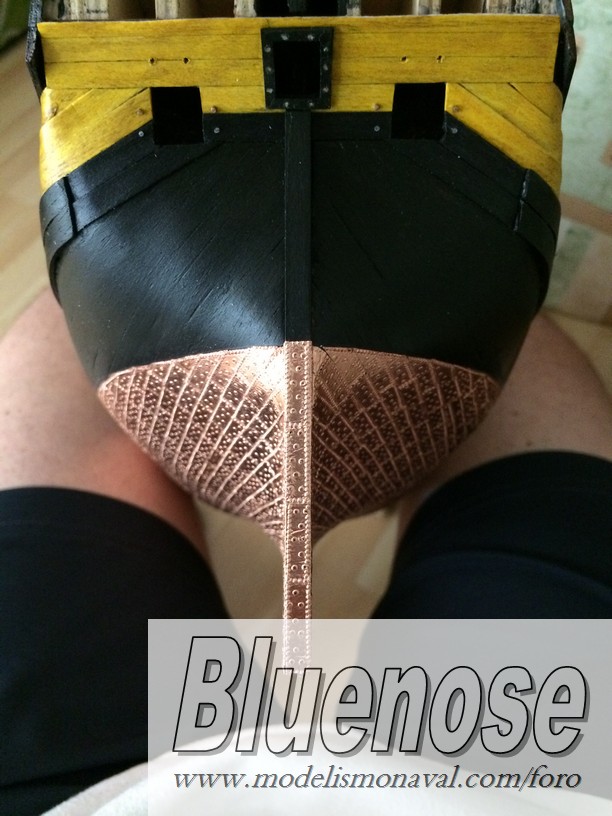

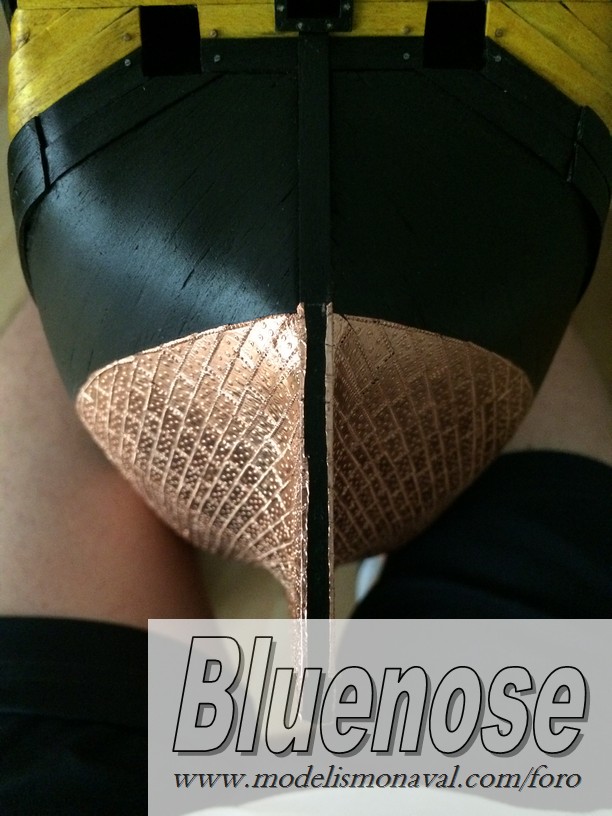

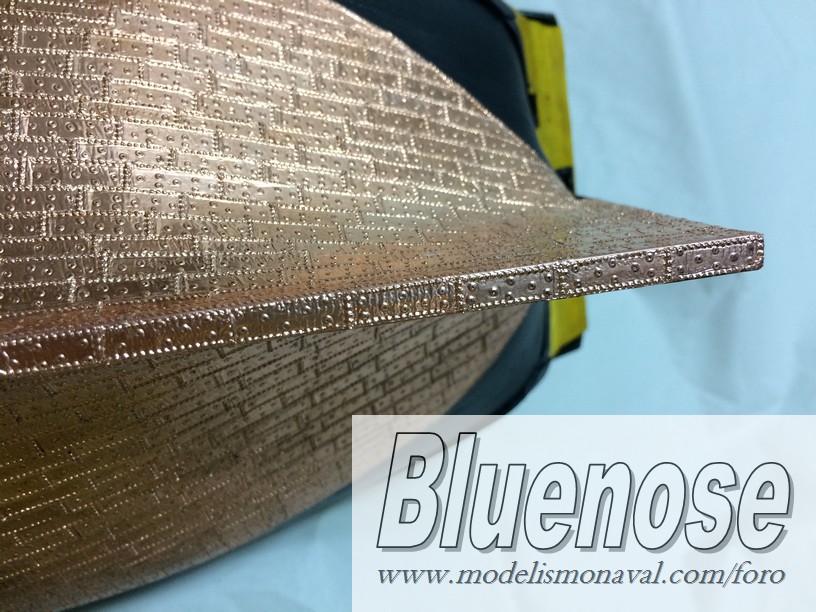

Bien, os pongo a continuación la quilla (roda, quilla y codaste).

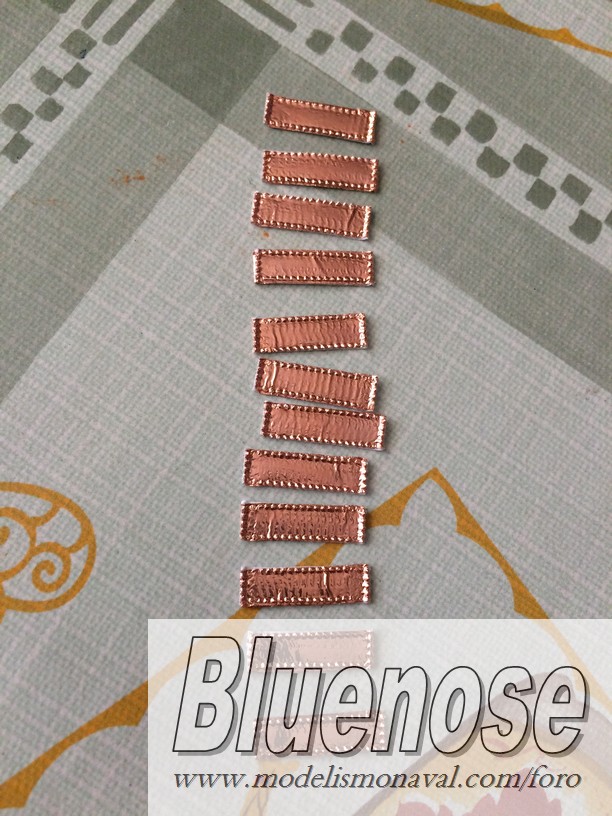

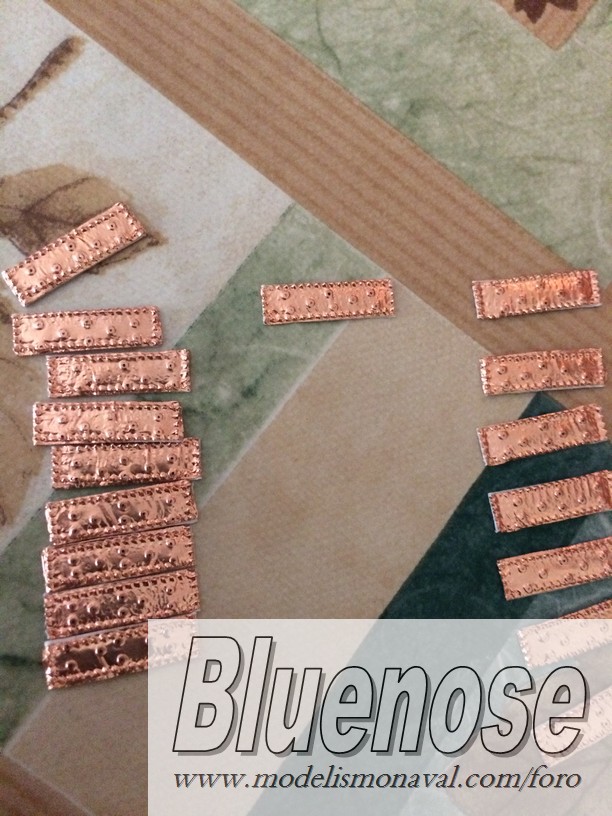

Hago unas plaquitas un poco "especiales" puesto que tienen remachado fino en todo el perímetro así que me dan un poco más de trabajo, pero como estamos terminando lo llevo bien.

Luego le paso la "bola" a toda la superficie para igualar los remaches y que quede una superficie lisa (más o menos, totalmente lisa es imposible) y le pego unas buenas capas de barniz acrílico incoloro satinado en espray.

Os muestro el resultado a ver que os parece.

Un saludo
Jaime

[Bluenose]

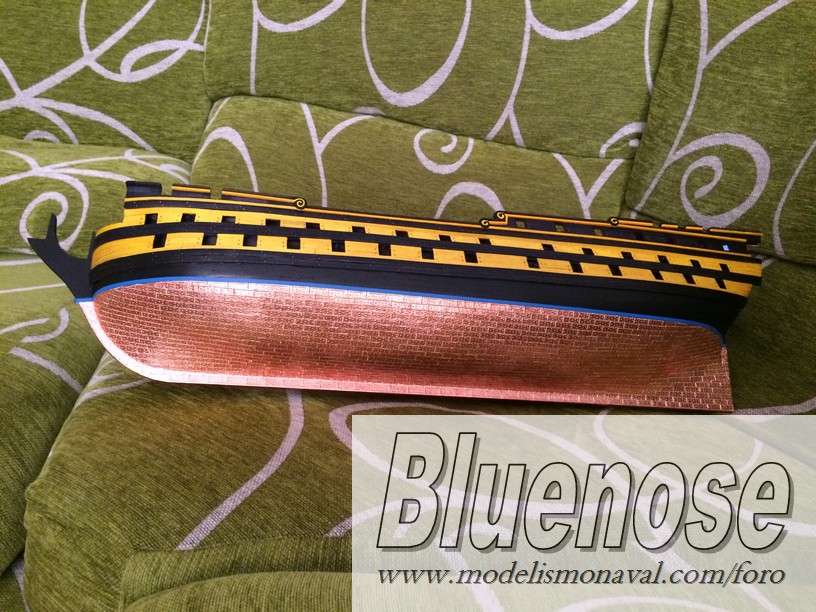

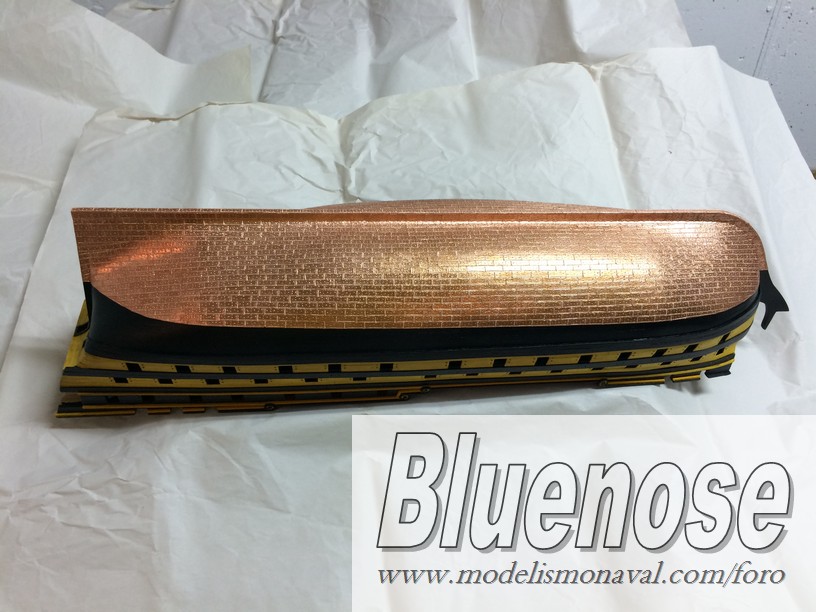

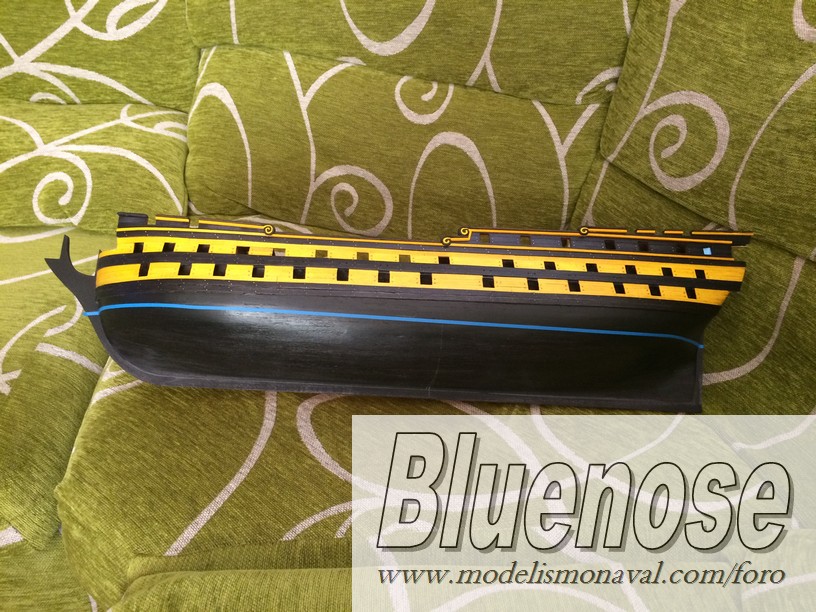

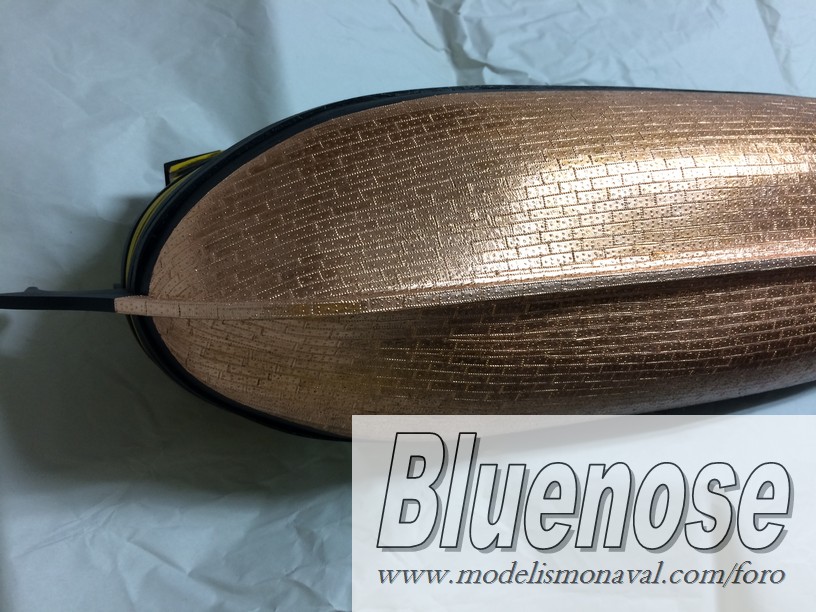

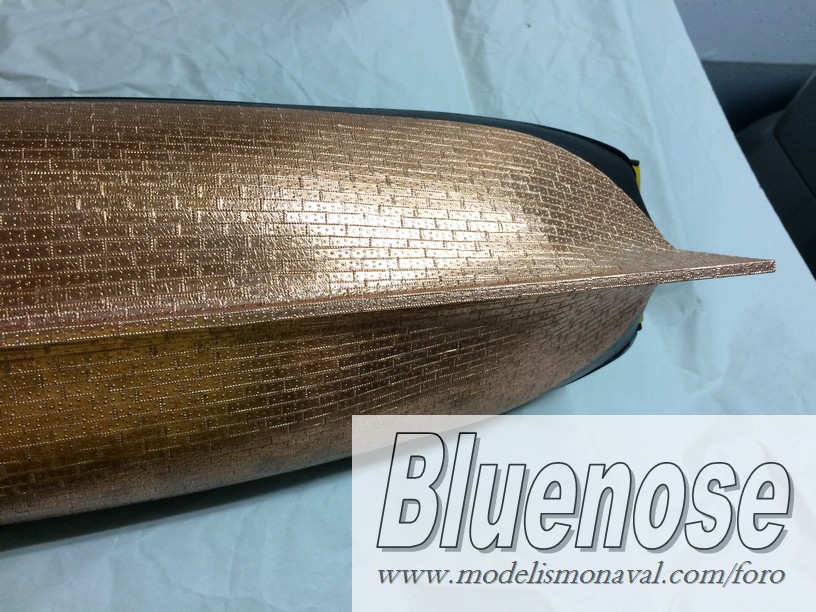

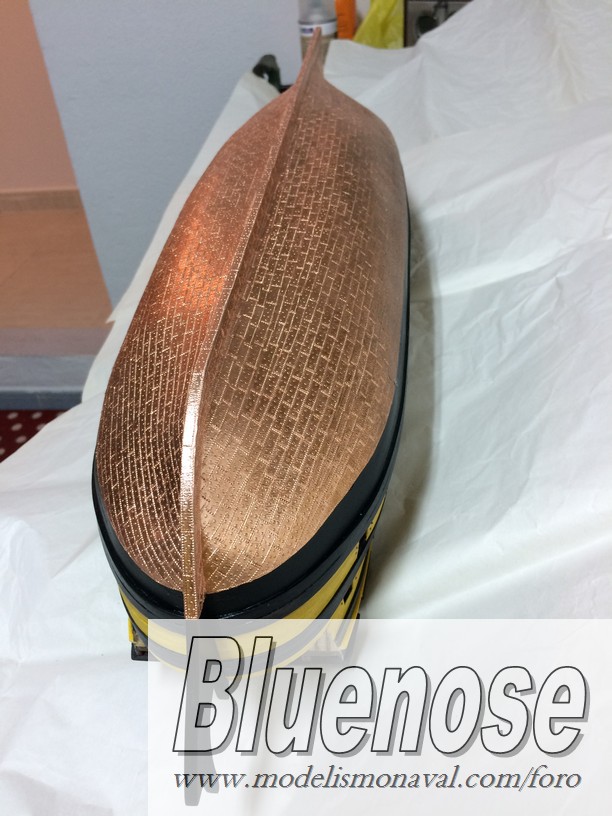

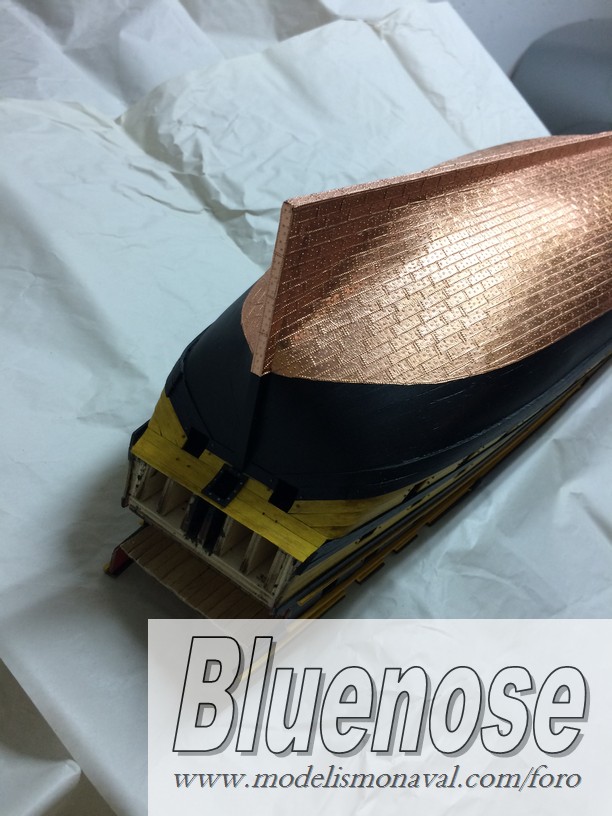

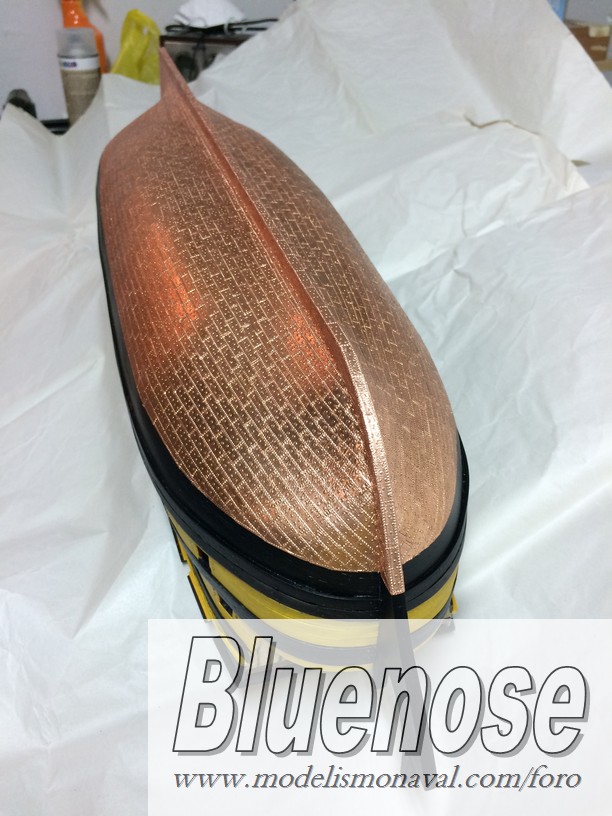

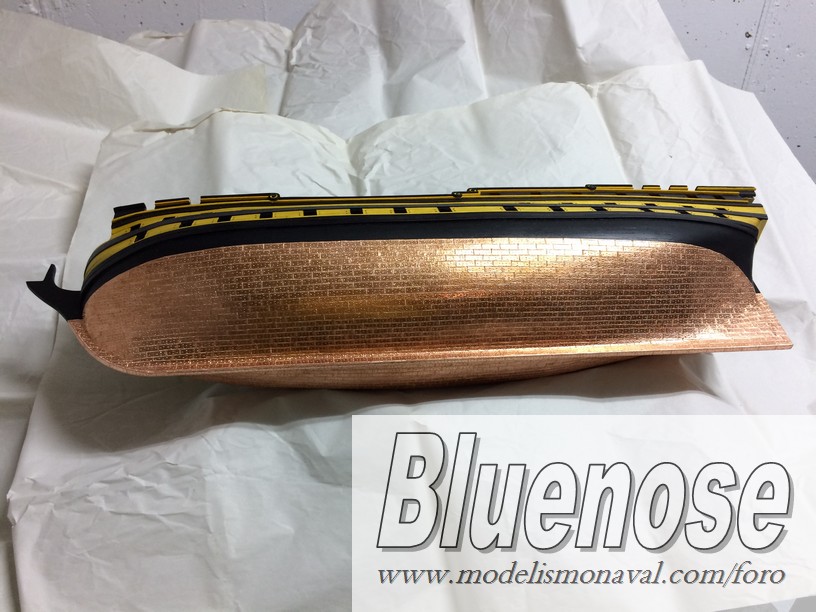

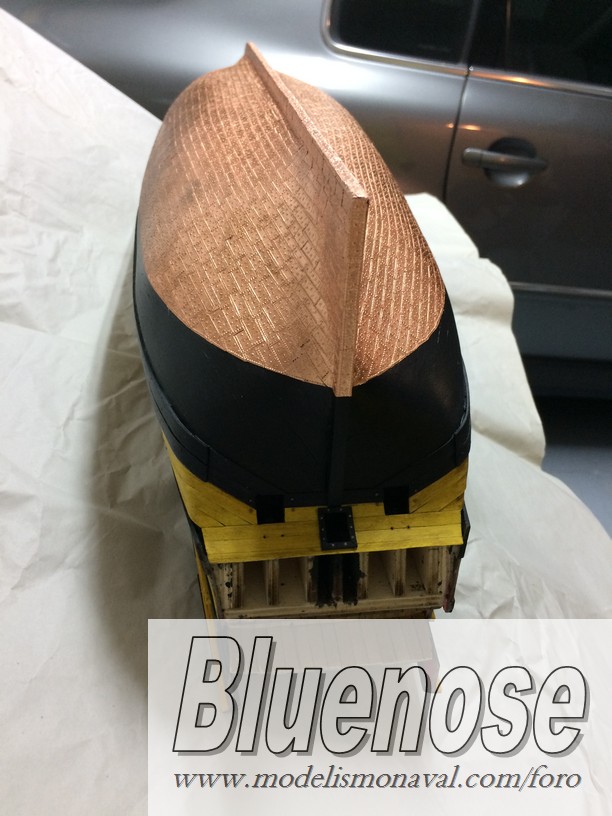

Termino con unas fotos de conjunto...

Datos de la quilla
Medidas plaquitas: 17x5 mm
Placas: 45
Longitud de la tira: 0,928 metros

Un saludo
Jaime


PD. Ya estoy liado con el timón (lo he rehecho) y pronto os pondré cómo ha quedado.

[banton]

Hola Jaime

Hiciste lo que a mí me dio miedo realizar . Felicidades por este hermoso casco

Me vas a perdonar pero voy a aprovechar este espacio para informarles a todos los Nepomuceños que por problemas con mi alojamiento de fotos no se puede ver casi la totalidad de la construccion en este foro .. no obstante les pongo un enlace de este topico reactualizado por si acaso necesitan ver algo en particular.. de momento está en el Foro francés MNB ... aqui está el enlace:

http://modelisme-naval-bois.lebonforum. ... na-termine" onclick="window.open(this.href);return false; .

Mil disculpas y muchas gracias por su comprensión

Pura Vida

@+Dominique

[Bluenose]

Buenas tardes maestro, muchas gracias por tus palabras.

Por cierto vaya faena con las fotos de tu hilo, nos hemos quedado huérfanos de Nepo

Sigo con interés tu Surprise con la que te superas en cada paso.

Un abrazo
Jaime

[banton]

Buenas tardes maestro, muchas gracias por tus palabras.

Por cierto vaya faena con las fotos de tu hilo, nos has dejado huérfanos

Un abrazo
Jaime

Hola Jaime

De lo contrario y mientras tanto , voy a ver como me arreglo para poner de nuevo todo en orden ...

Saludos
Pura Vida

@+Dominique

[Leopoldofran]

Hola Jaime. Te ha quedado muy bien y más teniendo en cuenta la escala. Me hubiera gustado más si les hubieras pasado a los falsos remaches un rodillo para rehundirlos un poco y que el casco quede más liso, aunque habrá a quien le guste más así.
Saludos

[Claudio Jose]

Buenos días, Jaime:
Desde mi refugio playero, te digo ¡¡¡Chapó...!!!. Me gusta, y me da mucha sana envidia el ver como te ha quedado el casco. Te has currado un trabajo muy pesado, pero que al final, ha quedado precioso. Me reconforta mucho el seguir el contacto con el foro, todos los días entro para ver si hay novedades, y vaya que las había...

En cuanto al hilo de Dominique, no he notado lo que indica, pues a mí me salen todas las fotos de su San Juan....

Repito, feliz verano y hasta Septiembre.

Saludos cordiales.

Claudio

[Bluenose]

Buenos días compañeros foreros.

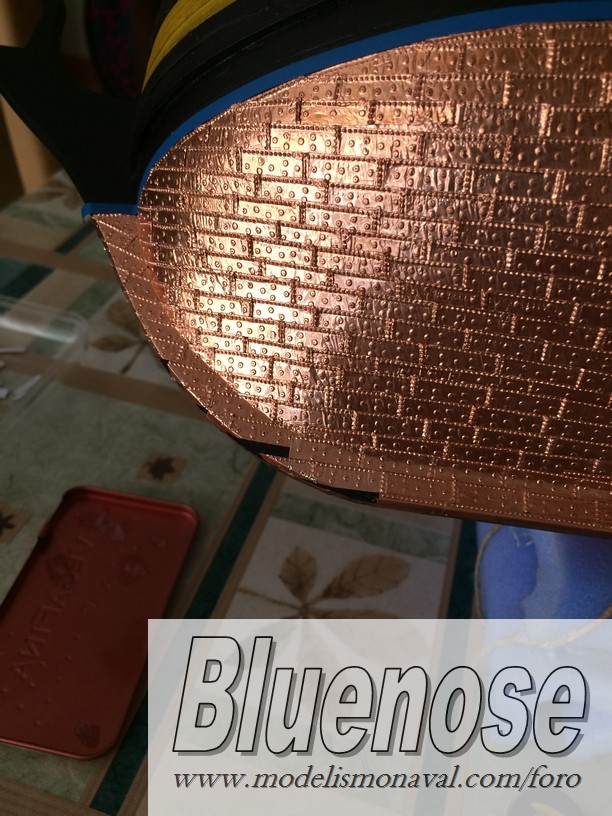

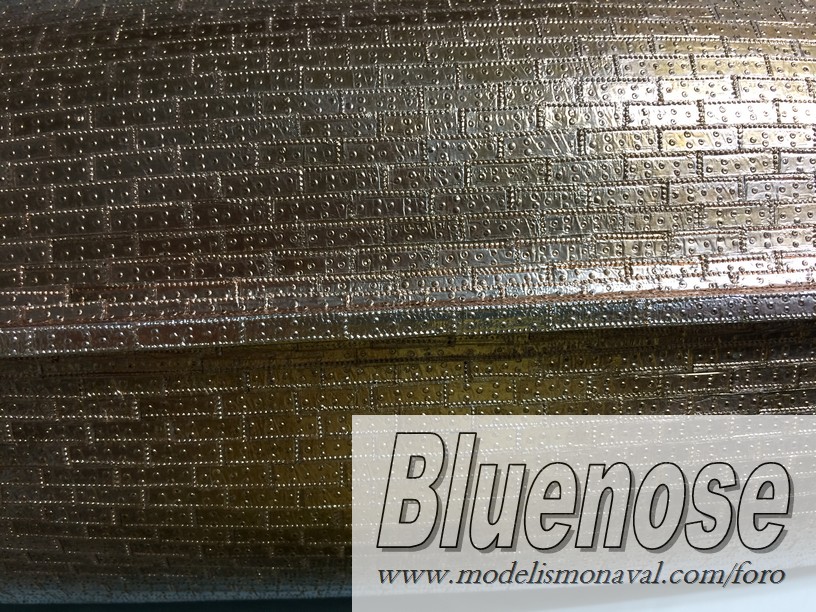

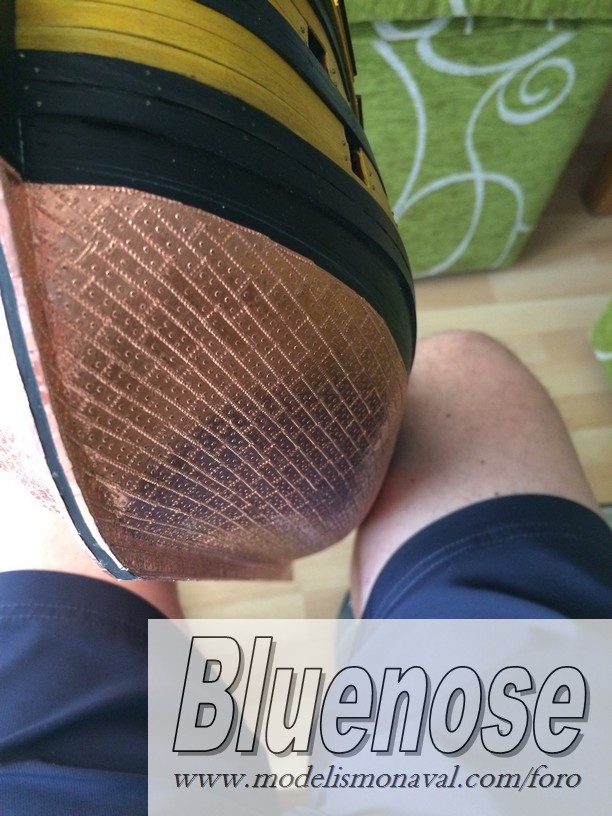

Leopoldo, muchas gracias por pasarte de visita, te comento que quizá en las fotos no se aprecia pero si que he aplanado lo que he podido los remaches. No tengo rodillo pero he usado una bola de goma dura que voy rodando por todo el casco a la vez que ejerzo presión (bastante) sobre ella. Te pongo alguna foto más de detalle donde se observa que no sobresalen, aunque liso espejo tampoco ha quedado.

Claudio, disfruta de las vacaciones y así cuándo vuelvas estarás a tope de energía para seguir con tu estupendo Nepo, que ya lo tienes "chupado"

Un saludo
Jaime

[Bluenose]

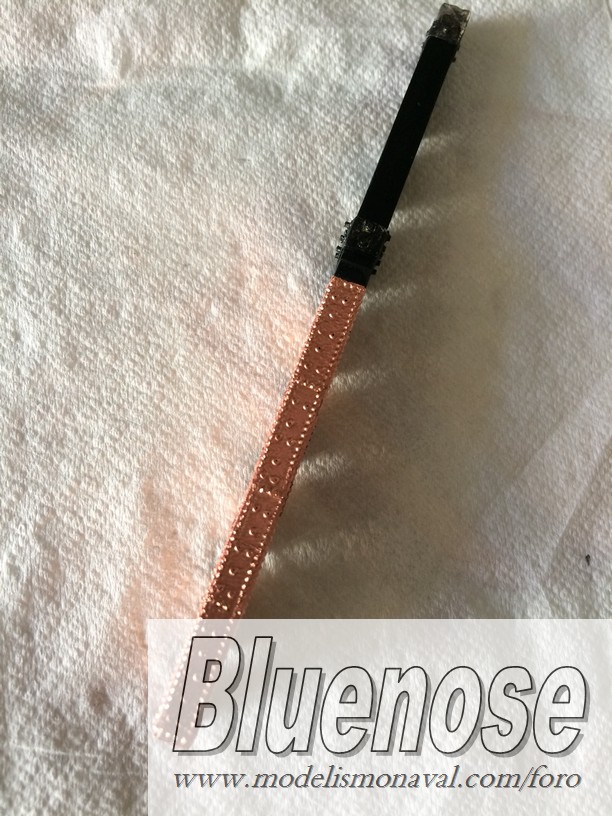

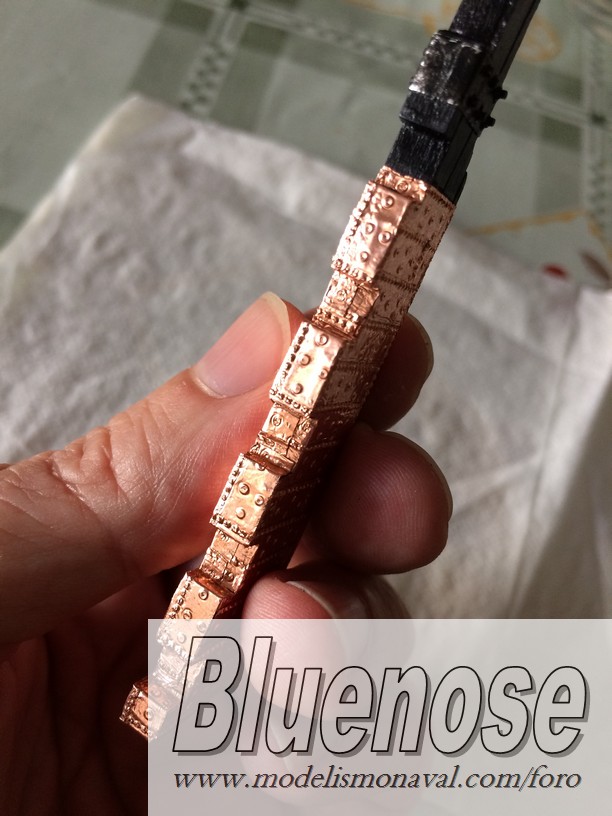

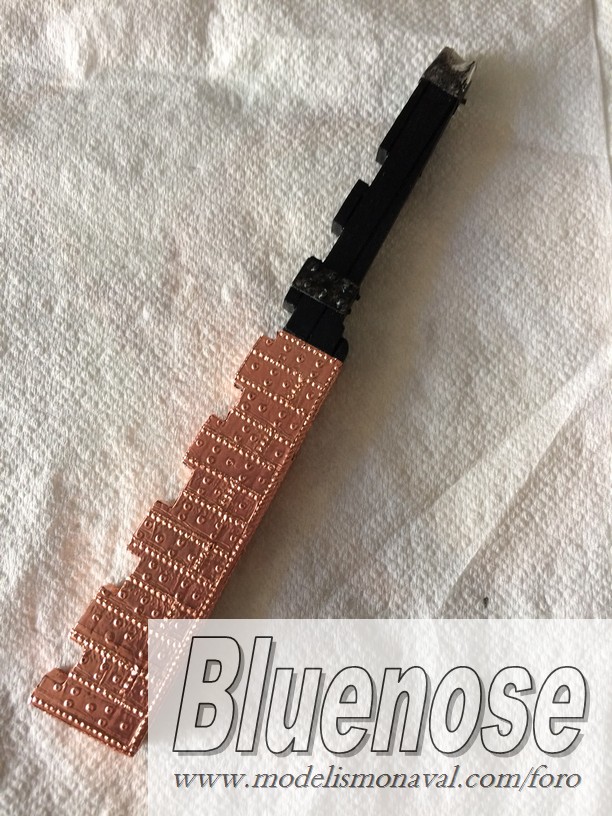

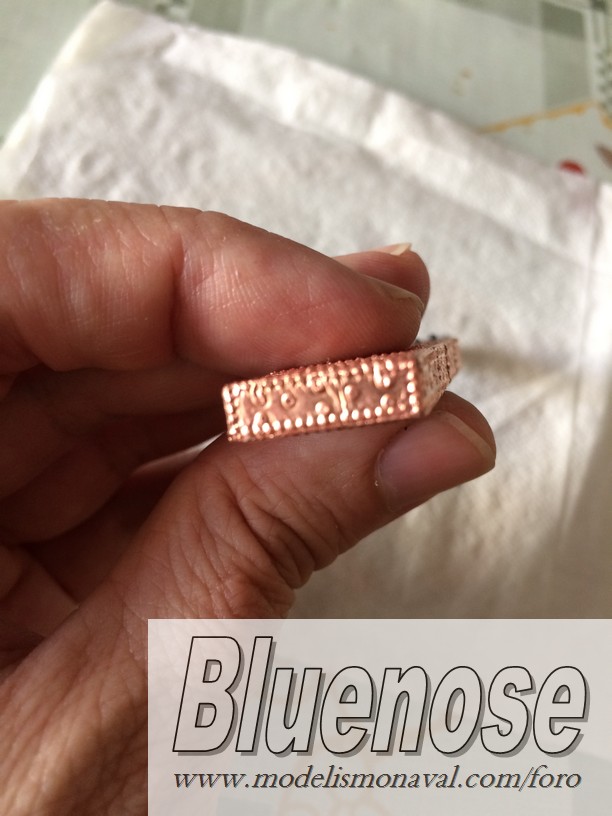

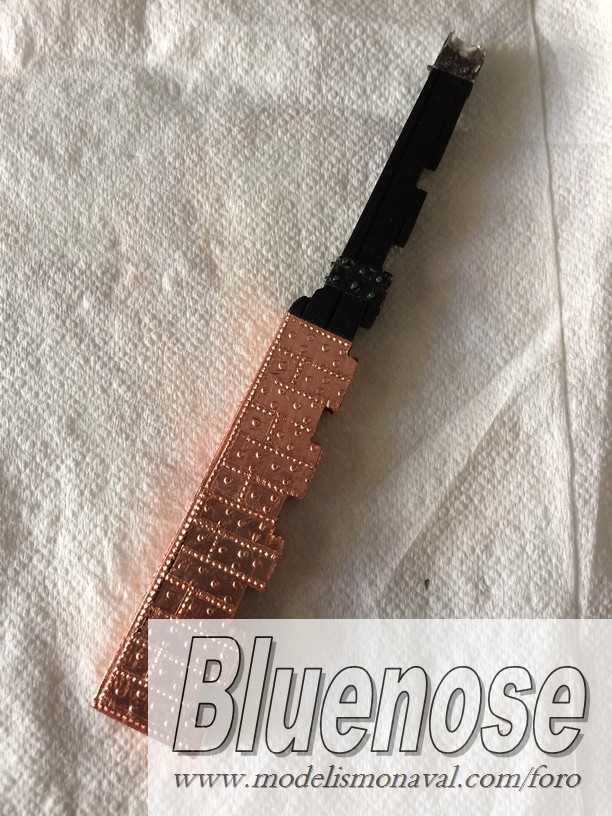

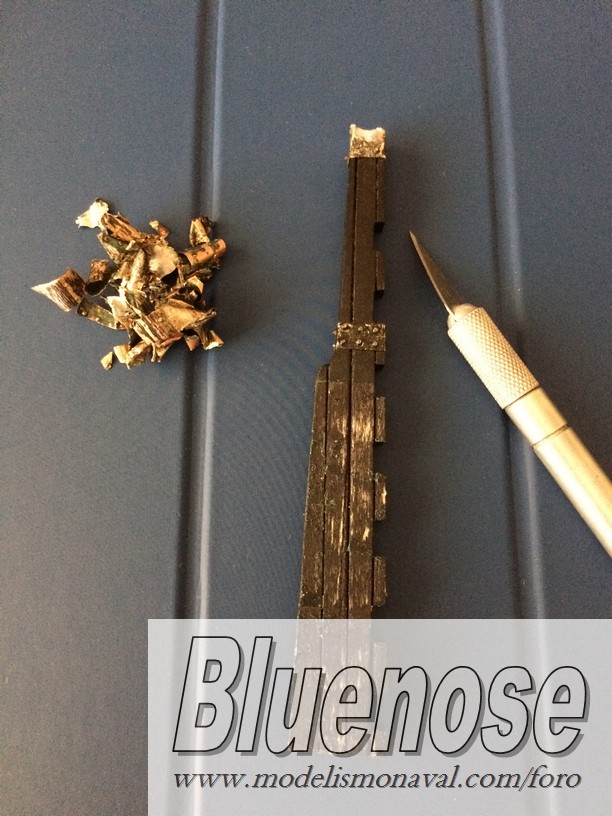

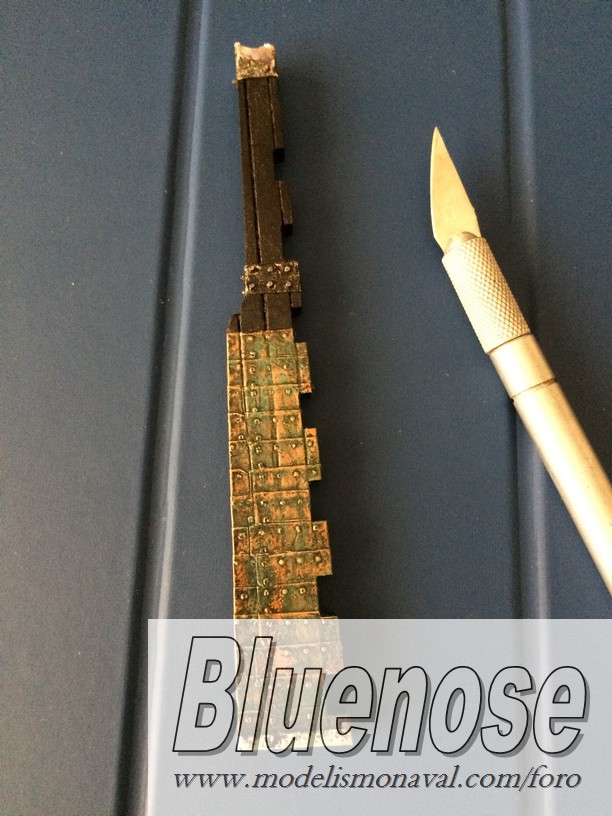

Y para finalizar con el cobreado, os pongo unas imágenes del timón.

He quitado el primer cobreado que hice de prueba y ya lo he dejado listo para su instalación.
Por cierto, me costó bastante quitar las plaquitas viejas, estaban pegadas de coj**nes. Si alguien teme que las placas se vayan a soltar, tranquilos, creo que eso no sucederá.

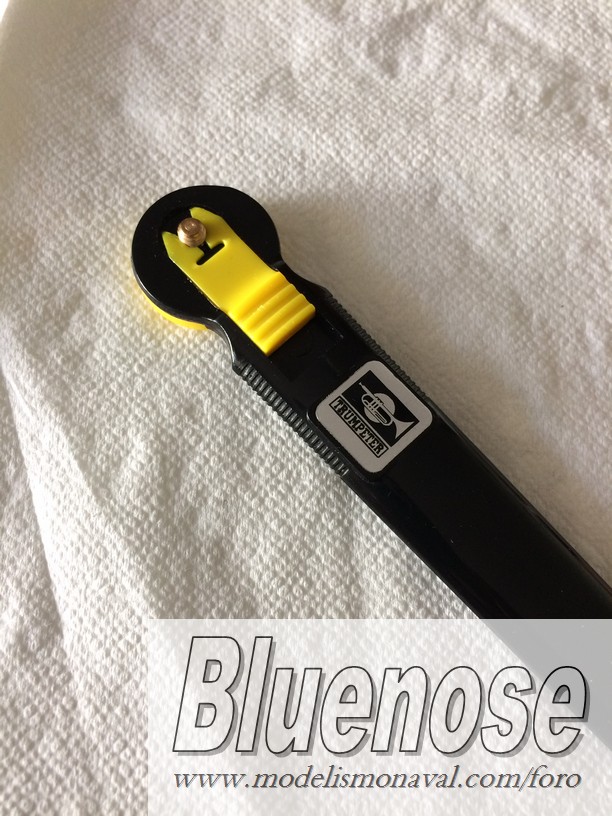

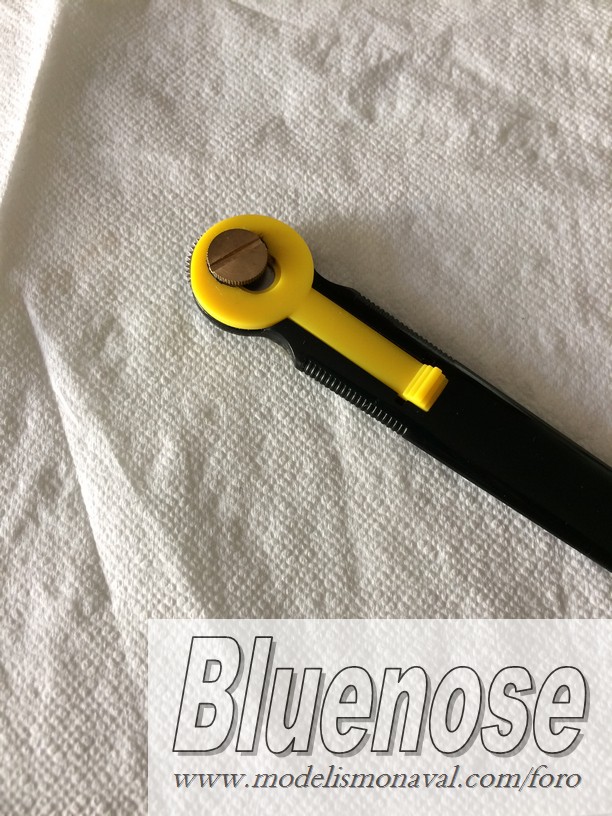

Una observación con respecto al remachador de la marca Trumpeter. El eje que trae es de plástico y como el disco dentado es muy fino y se ejerce presión sobre él, al final acaba rompiéndose. Lo tuve que sustituir por un tornillo del diámetro adecuado y cabeza ancha y fina. También le apliqué un poco de grasa consistente.

Un saludo
Jaime

[Bluenose]

Como recopilatorio, os enumero el cobre total usado en el forrado del San Juan Nepomuceno:

Por medida:
Ambos costados: 29,28m (Cada costado: 14,64m)
Roda, quilla y codaste: 0,928m
Timón: 0,35m
Total: 30,558m

Por placas de 15x5mm (aprox.):
Ambos costados: 1804 (Cada costado: 902)
Roda, quilla y codaste: 45
Timón: 42
Total: 1891 placas

Yo, que soy muy torpe, he consumido 32,478 metros. Entre pruebas, errores y sobrantes, al final he "desperdiciado" unos 2 metros de cobre.

Espero que os sirva de ayuda.

Un saludo
Jaime

[Leopoldofran]

Hola Jaime , en estas fotos se ve mucho más liso, la foto electrónica yo creo que hace lo que quiere.
El casco se ve muy bien ejecutado y te felicito por la elección de la cinta de cobreado , la preparación del casco y la colocación. A mí se me despegaron como un 30 % y a la vuelta de un año hay que darle otro repaso porque hay alguna despegada.
Cierto es que de enseñar el casco en el mar y volverlo a sacar muchas veces, se producen roces importantes.
Al final el número de placas es el previsto y el que daba Boudriot aproximadamente.
Se ve la diferencia de tamaño del navío con mi corbeta que se ha contentado con 750.
Ahora le tendrás que preparar una cuna de amigo porque te queda aún labor en el casco. +
saludos
