San Juan Nepomuceno 1/90 ( paso a paso ) Terminado

[Juan M.Restrepo E.]

[quote="banton"]Hola amigos

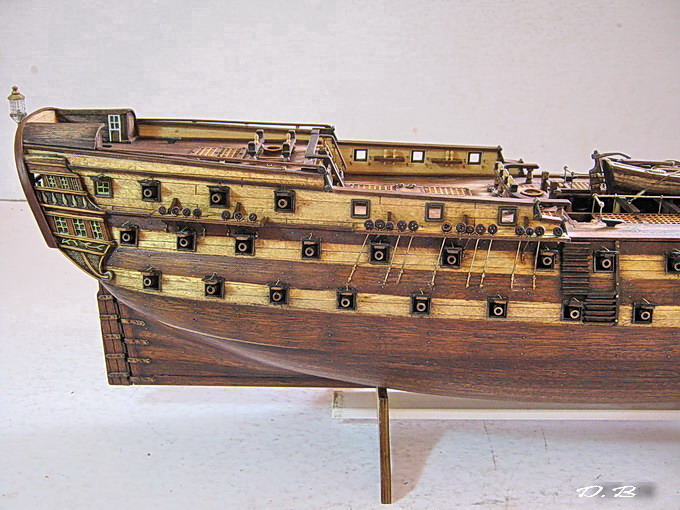

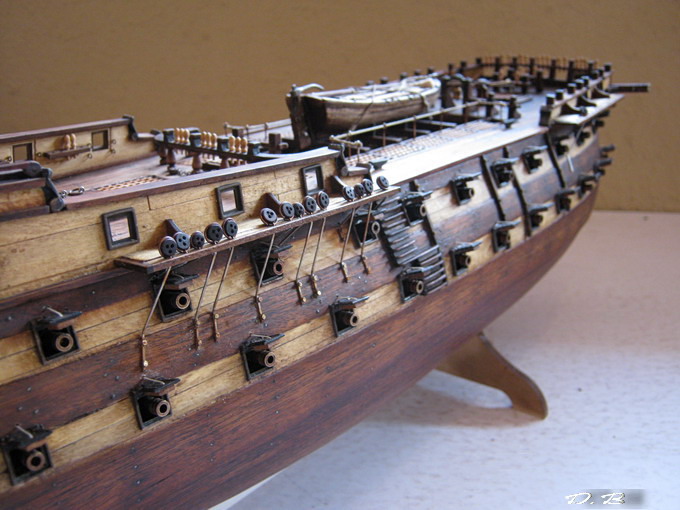

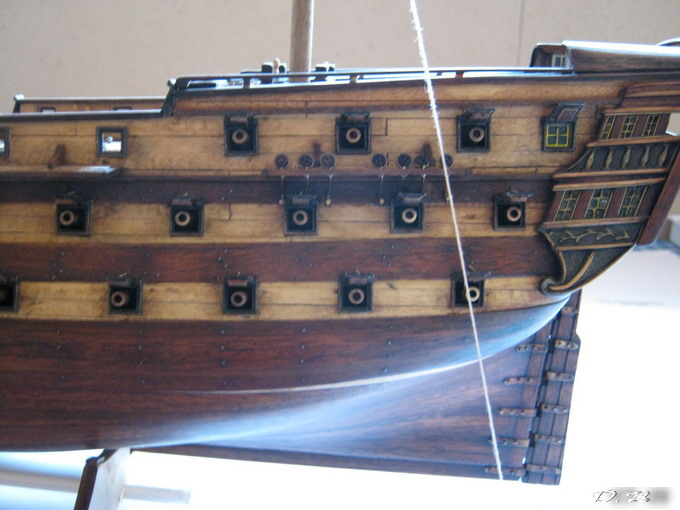

Realizacion de los cadenotes del lado Estribor y envejecimiento de los conjuntos.

Las fotos :

He dejado de entrara a tu hilo y, lo que encuentro hoy es sorprendente, como de costumbre,
Se ve excelente tu trabajo. Lo único malo es que me da envidia (de la buena)
PURA VIDA
Salludos y que lo disfrutes,

Juan M.

[MMP]

PARA, PARA NO SIGAS
Te estan quedando de Museo, pero .........

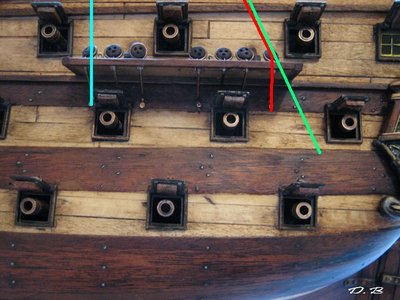

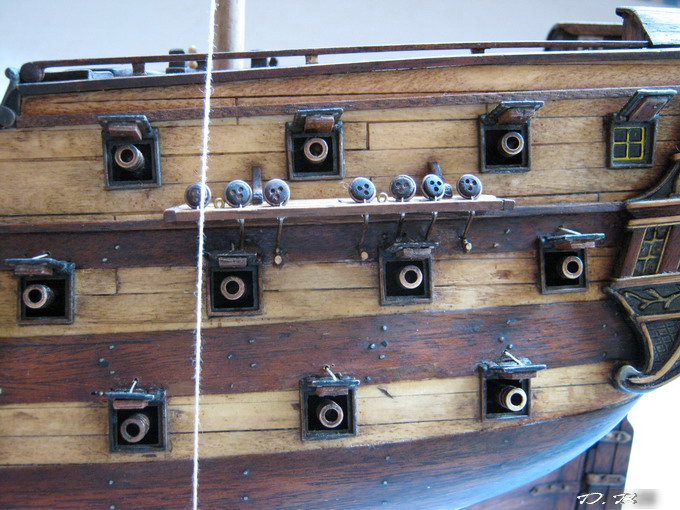

Los cadenotes tienen que seguir la direccion del obenque. El primero desde proa es practicamente recto, pero conforme se van acercando a popa se van inclinando.
Te lo explico sobre tu foto , con permiso de su autor.

Aparte, creo que en casi todas las mesas los cadenotes terminaban en el segundo "cinton", salvo que se lo impida una tronera que en ese caso iba al primer cinton.

Y yo que tu intentaria por todos los medios "clavarlos", date cuenta que el obenque llevara tension.

Espero llegar a tiempo para la correccion, no he estado pendiente por estar de viaje

[banton]

PARA, PARA NO SIGAS
Te estan quedando de Museo, pero .........
Los cadenotes tienen que seguir la direccion del obenque. El primero desde proa es practicamente recto, pero conforme se van acercando a popa se van inclinando.
Te lo explico sobre tu foto , con permiso de su autor.
Aparte, creo que en casi todas las mesas los cadenotes terminaban en el segundo "cinton", salvo que se lo impida una tronera que en ese caso iba al primer cinton.
Y yo que tu intentaria por todos los medios "clavarlos", date cuenta que el obenque llevara tension.
Espero llegar a tiempo para la correccion, no he estado pendiente por estar de viaje

Hola Maes

Ya Maes , vi el " chorizito " voy a rectificar esto antes de seguir haciendolos .
Lo peor es que lo mencione en el principio del montaje !!!

Gracias Maes , puedes dormir tranquilo !! 8)

Un saludo

Dominique

[MMP]

De nada, es placer ayudar a un maestro como tu

Por cierto, ya que rectificas, ¿Has probado a poner doble grapa??

Comentastes de que te parecia algo estrecho para la escala, No??

Animo, te esta quedando de museo

[banton]

De nada, es placer ayudar a un maestro como tu
Por cierto, ya que rectificas, ¿Has probado a poner doble grapa??
Comentastes de que te parecia algo estrecho para la escala, No??
Animo, te esta quedando de museo

Hola Maes Miguel

Pues si , voy a probar tambien con doble grapa a ver como me queda ... pero antes ...

Vamos a la playa ah. ah .a h. ah . 8) 8)

Gracias por su tiempo Maes Miguel y feliz dia

Un saludo y a la semana proxima

Dominique

[banton]

Hola amigos

De regreso

Bueno antes de continuar y con el ultimo comentario de Maes Miguel , aqui vamos :

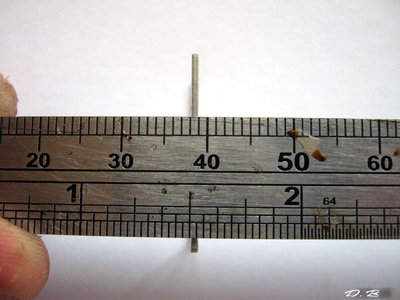

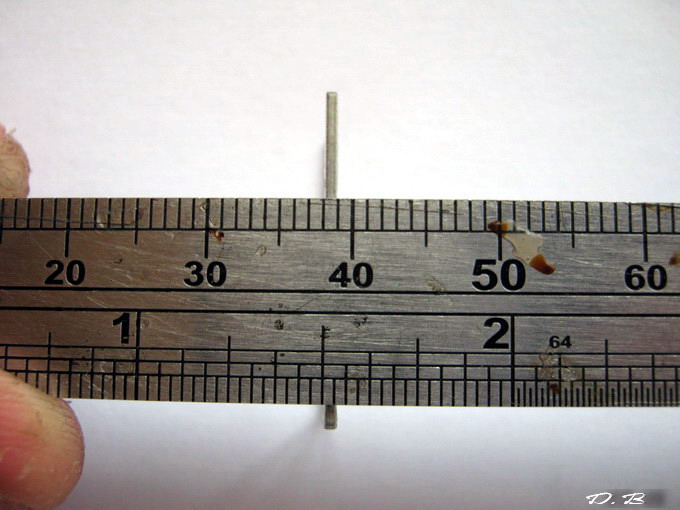

Aqui el ancho de la grapa o sea (+ - 0,9 X 1/90 = 81 o sea 8,1 cm a lo real ) un poco menos del milimetro que miden los anillos de las cadenas del Kit .
Me gustaria saber si alguin sabe exactamente cual es el ancho correcto que debe tener estos cadenotes puesto que no encontro ningunas documentaciones al respecto .
De antemano , muchas gracias .

Feliz dia para todos
Un saludo
Dominique

[gerardo navarro]

Maes, yo creo que el ancho de la grapa esta bien, ese seria el anchor, sale a la escala de tu Nepo, hay que analizar que la pieza se le ejercia fuerza y tension, no podria haber sido muy fina, al menos que fuese de un metal durisimo y templado...

[banton]

Maes, yo creo que el ancho de la grapa esta bien, ese seria el anchor, sale a la escala de tu Nepo, hay que analizar que la pieza se le ejercia fuerza y tension, no podria haber sido muy fina, al menos que fuese de un metal durisimo y templado...

Hola Gerardito

Bueno a mi entender y con los comentarios de otros foraneos seria 1mm el ancho de los cadenotes lo mas acertado .
Ahora con 0,9 mm como anchor puedamos decir que estamos casi en lo correcto .. !!! 8) 8)

Vamos a ver que pasa

[simbat]

Animo Banton: Este barco es muy complejo, y el nivel de perfección que estas alcanzando lo hace todavía mucho mas dificil.

Saludos.

[banton]

Hola que tal amigos

Seguimiento:

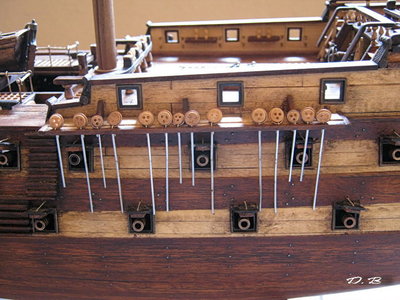

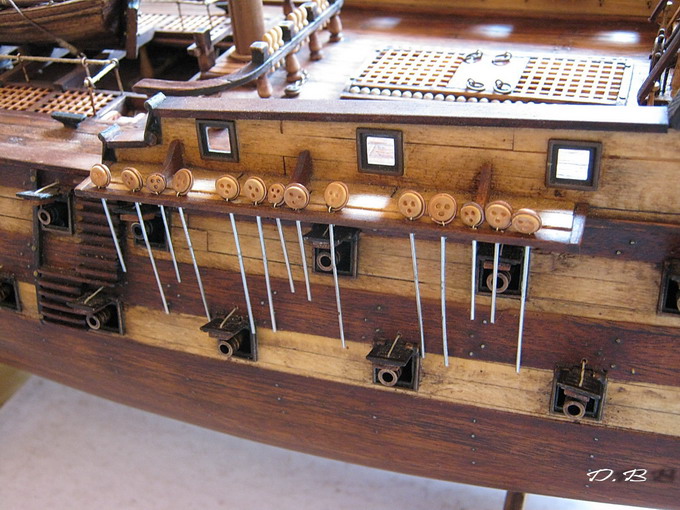

Realizacion de los cadenotes de la mesa de guarnicion del palo Mayor lado Estribor ( mismo procedimiento con la ayuda de grapas )
Pronto:

Idem lado Babor

Para finalizar :
1 o 2 manos de barniz mate ( cintones )para eliminar las ralladitas ocasionadas por el montaje
1 o 2 manos pintura negra o barniz satinado ( cadenotes )

Feliz dia para todos
Un saludo
Dominique

[yandrost]

Hola Maese Banton. Es una maravilla como te esta quedando. La verdad es que con un poco de pintura y unas buenas manos se mejora el modelo 1000X1000.
Una cuestión... ¿No te estan quedando los cadenotes un poco largos??? Respecto al ancho, creo que es el correcto según tus calculos, pero ¿Largos??
En una buena idea lo de utilizar grapas, (muy ocurrente, diria yo) pero para mi un poco largas.
Muy bien en rectificarlas y ponerlas en su posicion adecuada.
Un saludo cordial.

[banton]

Hola Maese Banton. Es una maravilla como te esta quedando. La verdad es que con un poco de pintura y unas buenas manos se mejora el modelo 1000X1000.
Una cuestión... ¿No te estan quedando los cadenotes un poco largos??? Respecto al ancho, creo que es el correcto según tus calculos, pero ¿Largos??
En una buena idea lo de utilizar grapas, (muy ocurrente, diria yo) pero para mi un poco largas.
Muy bien en rectificarlas y ponerlas en su posicion adecuada.
Un saludo cordial.

Hola yandrost

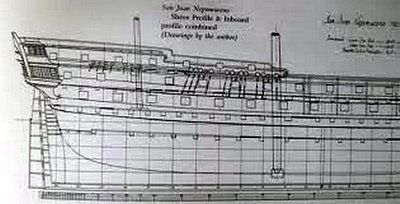

Te pongo un plano de como debe quedar los cadenotes del Nepo .
Los puntos de fijacion estan sobre los cintones .
De igual forma lo puedes ver sobre el plano que puse anteriormente.

A la orden
Un saludo
Dominique

[banton]

Hola amigos

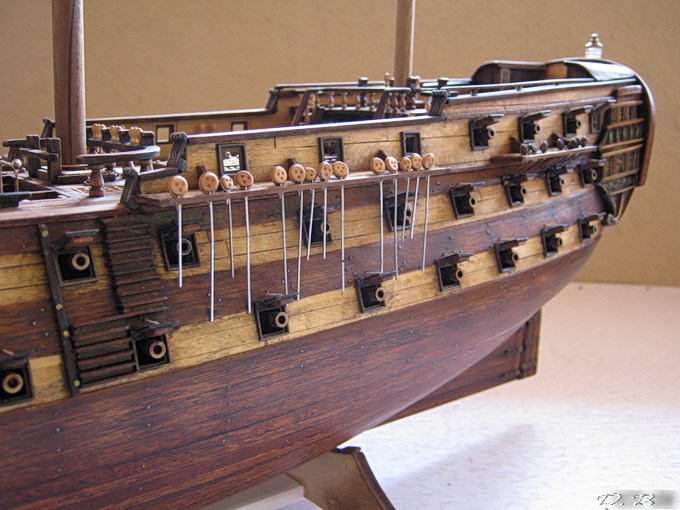

Realizacion de los cadenotes del Palo Mayor lado Babor

Lo siguiente :

Tintar las vigotas
Medicion / corte de los cadenotes
Colocacion dependiendo de la inclinacion de los obenques .
Feliz dia para todos
Un saludo
Dominique

[gerardo navarro]

[Santi P]

hola maestro,
aunque nunca é públicado nada, sigo con mucha antencion todos los avances de su excelente trabajo.
Una consulta: ¿los cadenotes estan "presentados" para ver el efecto o ya estan fijos? En las fotos da la impresion que uno de los cañones no deberia de dispararse nunca... (fotografias 2 y 3, 2º por la derecha)
