Motor de escobillas de la fresadora MF70 de proxxon

[josu1]

Buenas tardes a todos.

Ayer, cuando decidí retomar la fabricación de piezas, después de un parón apreciable, resultó que el motor de la fresadora se paró, aparentemente se ha jod....ó.

Estuve mirando y probando cosas y creo que lo que no funciona son las escobillas del motor.

¿Alguien sabe si esas escobillas son de cambiar, o por el contrario están fijadas al motor?

En caso de necesitar un motor nuevo "fluidonline" sugiere que se compre, también, la tarjeta electrónica adjunta al motor. ¿Alguien ha tenido alguna experiencia en el cambio de este motor?, y ¿Ha cambiado también la tarjeta o solo cambiando el primero ha sido suficiente?.

Cualquier comentario es, siempre, bien recibido. Si compro otro motor intentaré ver si de alguna manera se pudieran cambiar las escobillas en el motor viejo.



Un saludo

[crisjaca]

Bns, yo lo fundi apenas a la semana de tenerla, cambié e
Motor y tarjeta, en mi caso queme el bobinado, no sé si se podría cambiar las escobillas solo...mañana miro el motor desmontado y te digo. Un saludo

[Jibli]

Buenos días, @josu1

He estado ojeando la red y aquí creo que puedes encontrar opciones.

https://foro.metalaficion.com/index.php?topic=7020.0

En ese foro he encontrado un par de hilos en los que alguno decía que no se podían cambiar las escobillas, pero no parecían muy seguros... espero que te sirva.

Un saludo,
Álvaro

[josu1]

Buenos días a todos.

Gracias Crisjaca y Jibli, por vuestra respuesta. En principio creo que voy a pedir las dos, el motor y la tarjeta, "just in case" e intentaré elucubrar la posibilidad del cambio de escobillas y tenerlo de repuesto.

Un saludo

[edorta]

Buenos días a todos.

Gracias Crisjaca y Jibli, por vuestra respuesta. En principio creo que voy a pedir las dos, el motor y la tarjeta, "just in case" e intentaré elucubrar la posibilidad del cambio de escobillas y tenerlo de repuesto.

Un saludo

solo por curiosidad y una posible necesidad en el futuro ¿ donde piensas hacer el pedido del motor con su electronica ?

saludos:
Edorta

[josu1]

Buenas noches.

Cuando he necesitado algo de proxxon lo he pedido a "Fluid on line", tienda alemana on line.

Saludo

[crisjaca]

Buenas noches.

Cuando he necesitado algo de proxxon lo he pedido a "Fluid on line", tienda alemana on line.

Saludo

Exacto, ahí pido yo tmab los repuestos para las Proxxon

[Llaut Mallorquin]

Buenos días a todos.

Gracias Crisjaca y Jibli, por vuestra respuesta. En principio creo que voy a pedir las dos, el motor y la tarjeta, "just in case" e intentaré elucubrar la posibilidad del cambio de escobillas y tenerlo de repuesto.

Un saludo

solo por curiosidad y una posible necesidad en el futuro ¿ donde piensas hacer el pedido del motor con su electronica ?

saludos:
Edorta

https://www.hobby-lobby-modellbau.com/o ... a51b29acd1

[josu1]

Buenas tardes a todos.

Buenas tardes Llaut Mallorquin.

Muy agradecido por la dirección, pero al parecer están en operaciones de actualización de respetos. Veremos si en un breve tiempo lo actualizan.

Un saludo

[josu1]

Buenas tardes a todos.

Después de mirar y remirar, se decidió hacer el pedido, teniendo en cuenta las sugerencias del vendedor etc.

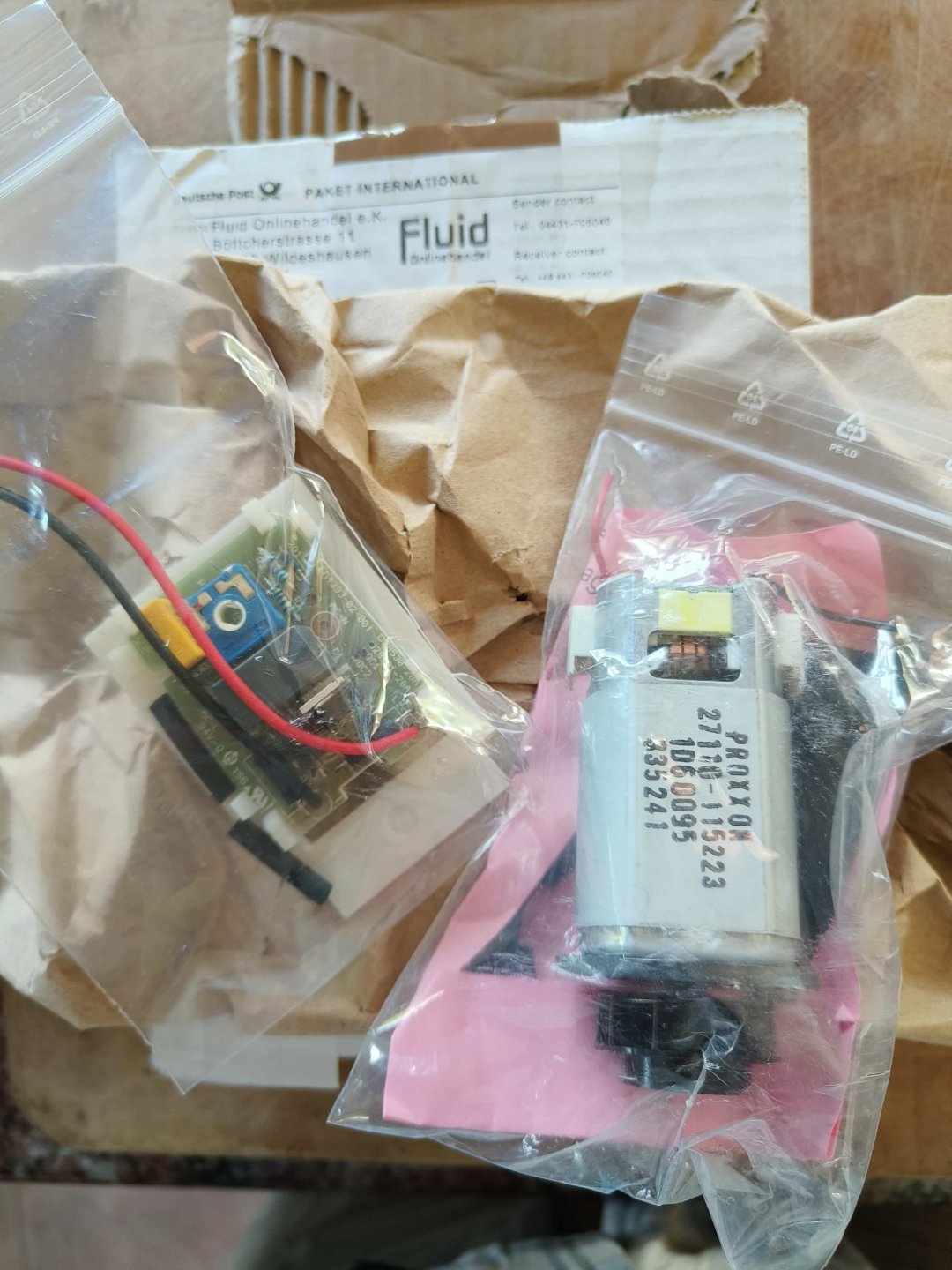

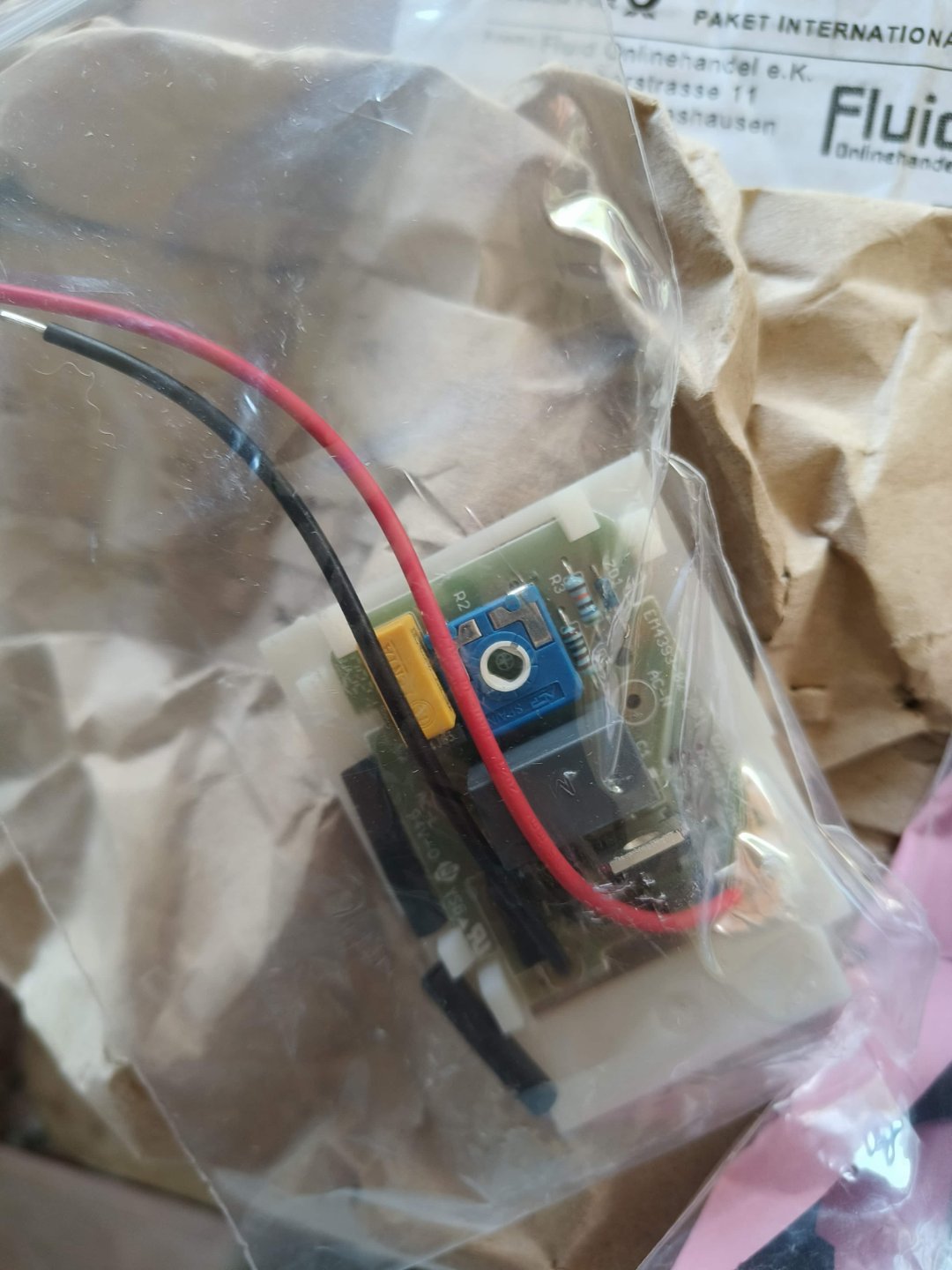

Hoy he recibido los elementos para cambiar en la fresadora MF70.

Ahora toca des-soldar, las partes "viejas" y soldar las "nuevas". Vamos a ver cómo me desenvuelvo y como me salen las cosas.

Hace bastante tiempo que no he fabricado nada, a la espera de estas piezas.




Un saludo

[josu1]

Buenas tardes a todos.

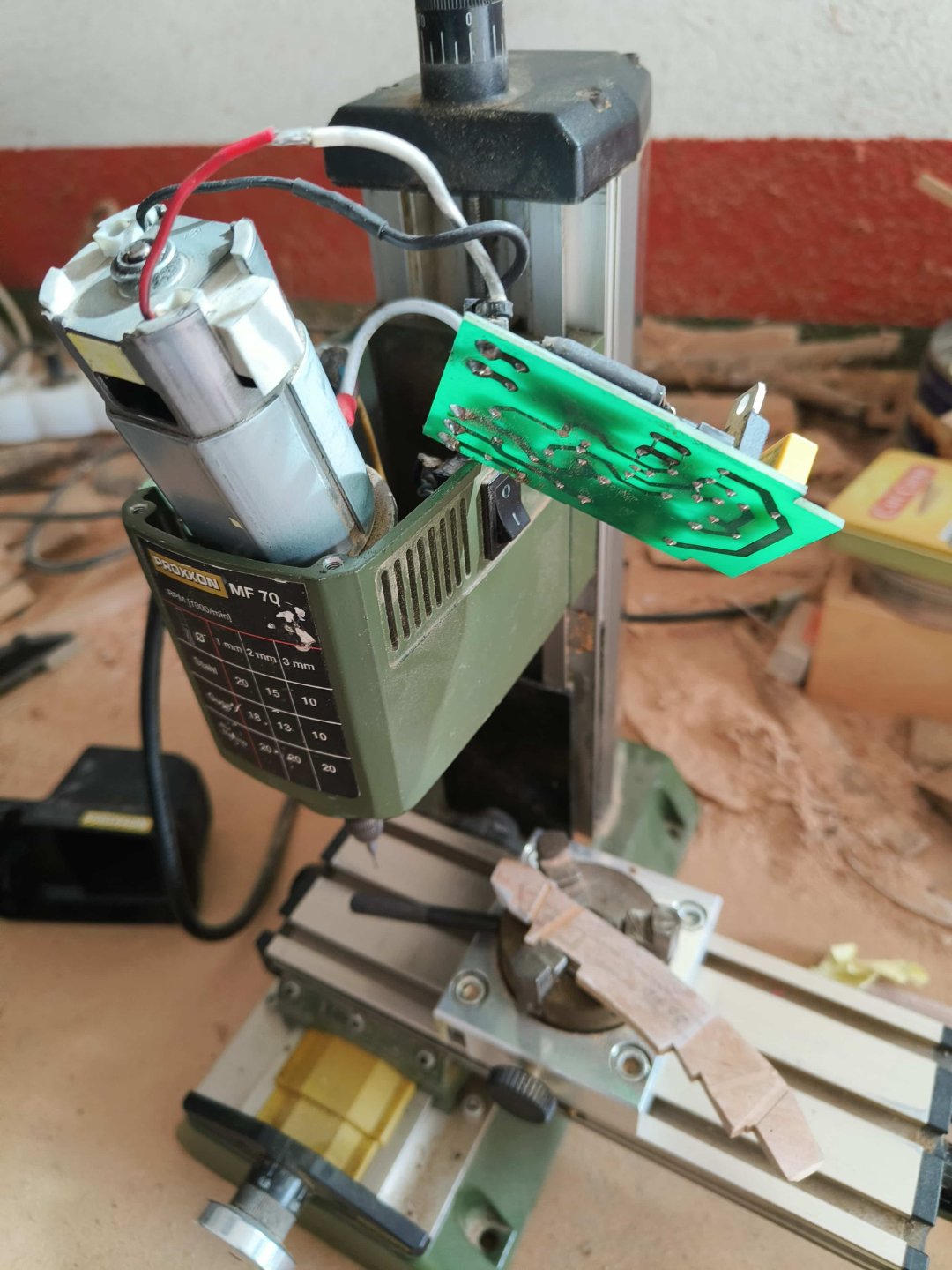

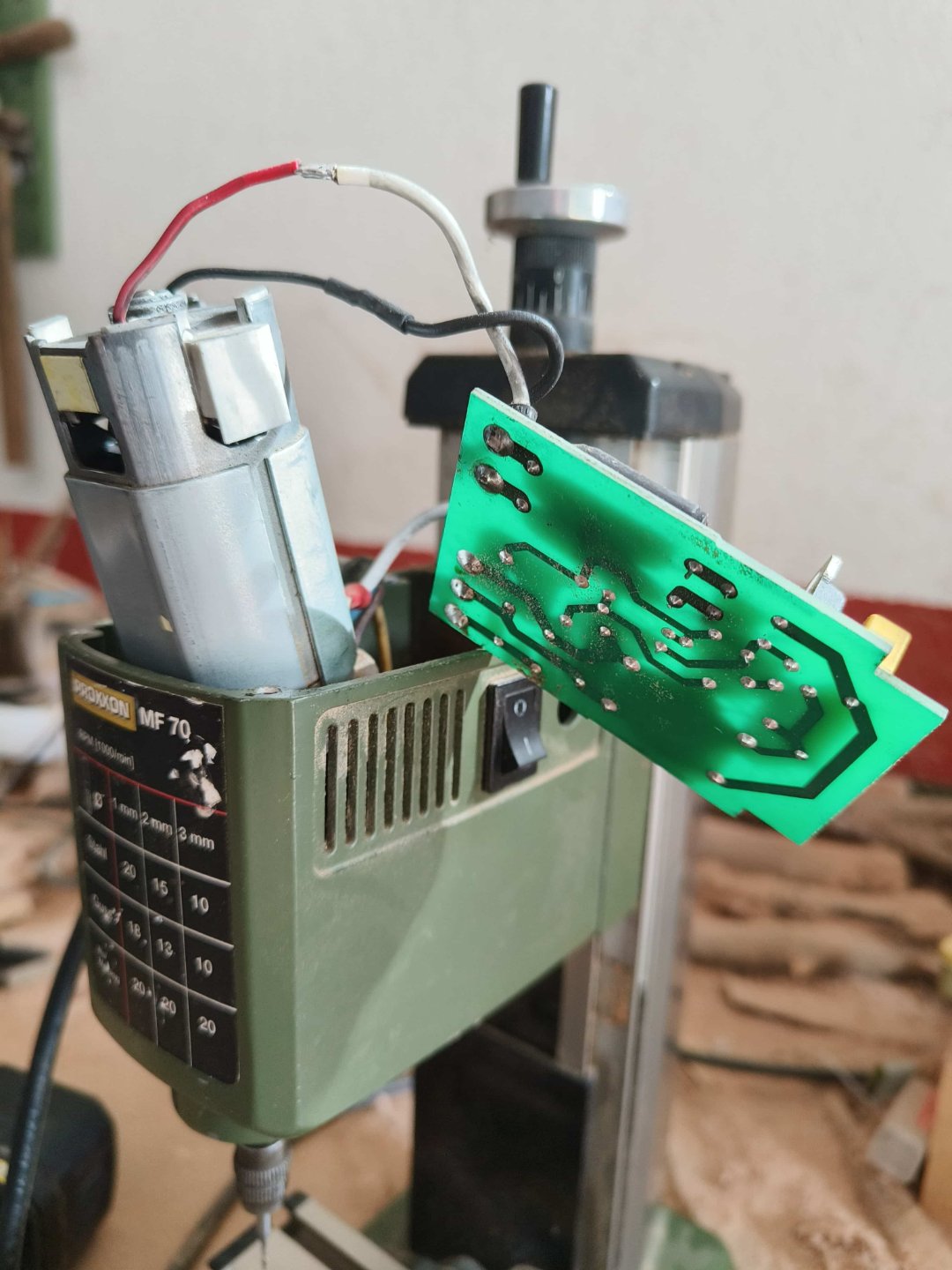

Ya se ha reconstruido la MF70. Ya estamos de nuevo en marcha.

Como aconsejaba "Fluid" hay que cambiar, también, la plaquita electrónica. Cuando tenga algo más de tiempo miraré que componente o componentes se le han fundido para ver si se puede reparar o no. Supongo que sí y además a muy bajo costo.

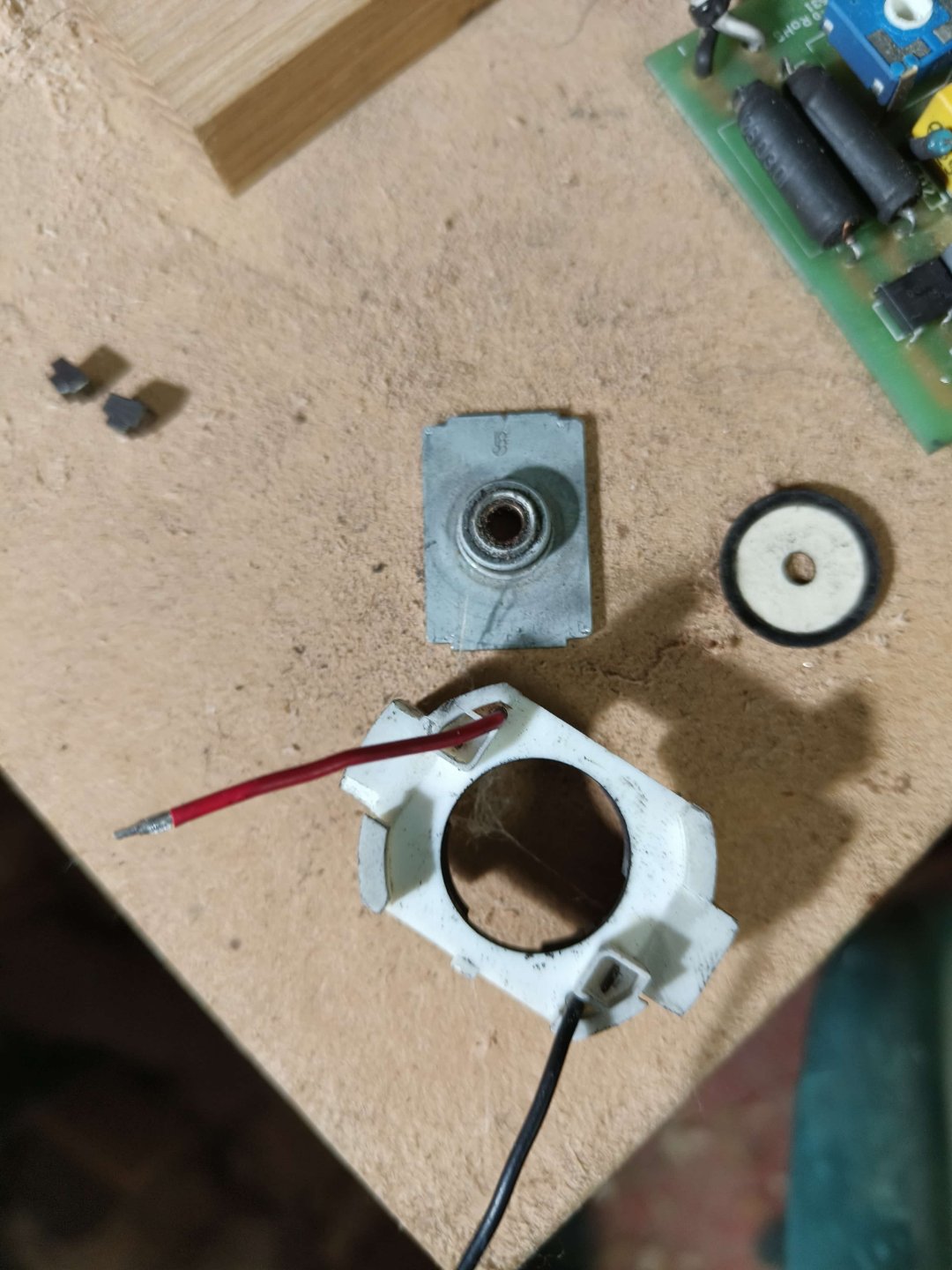

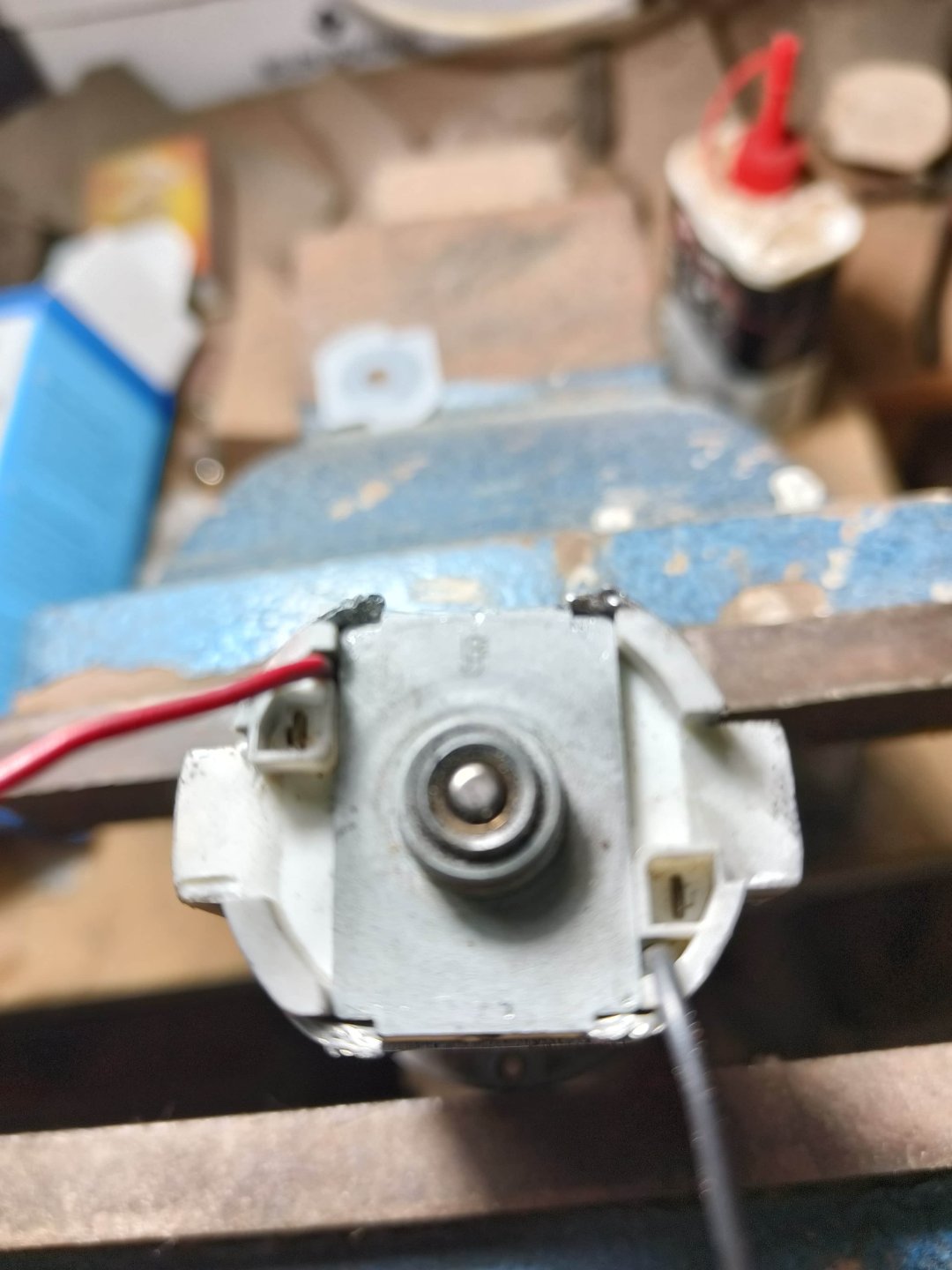

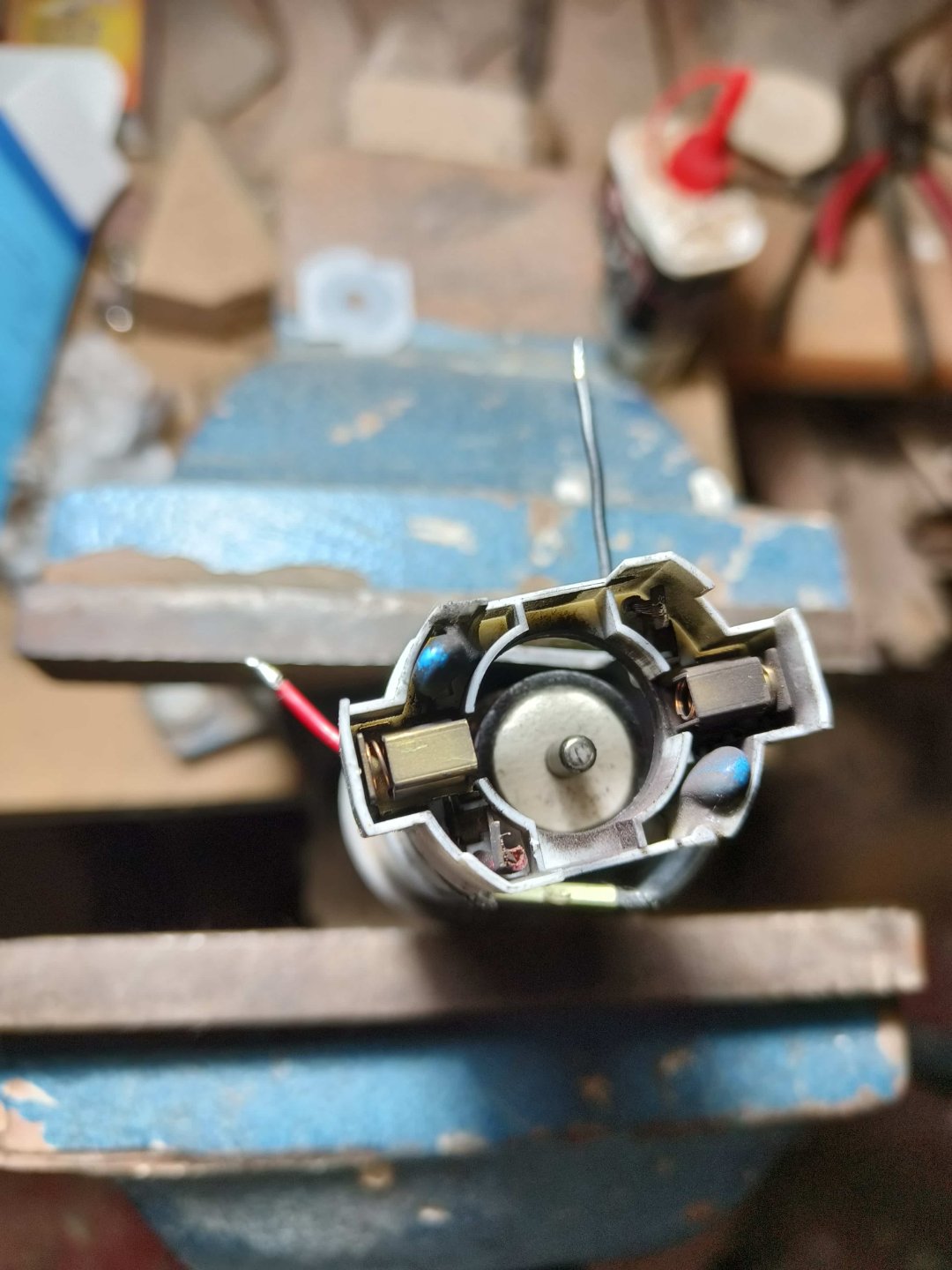

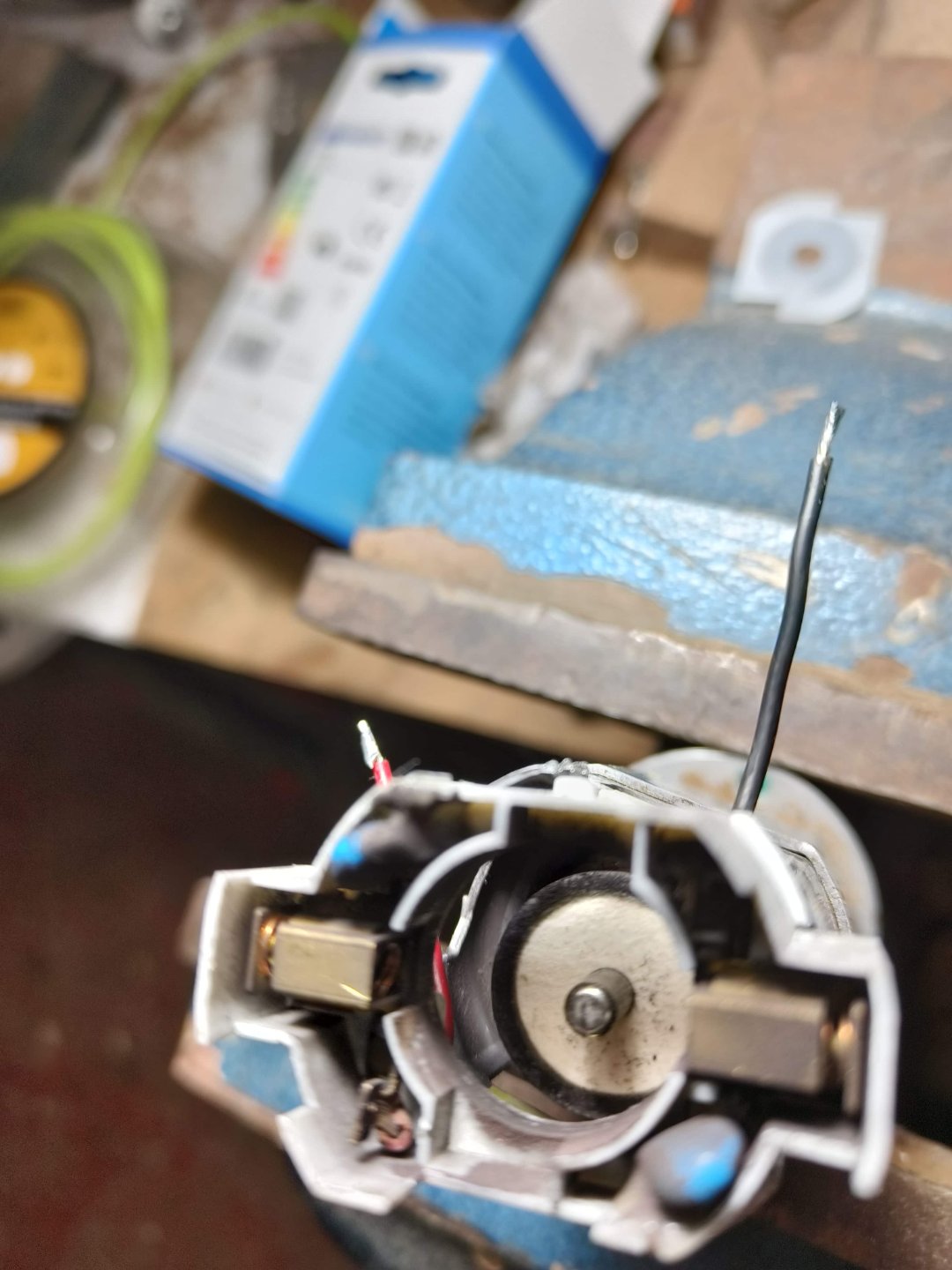

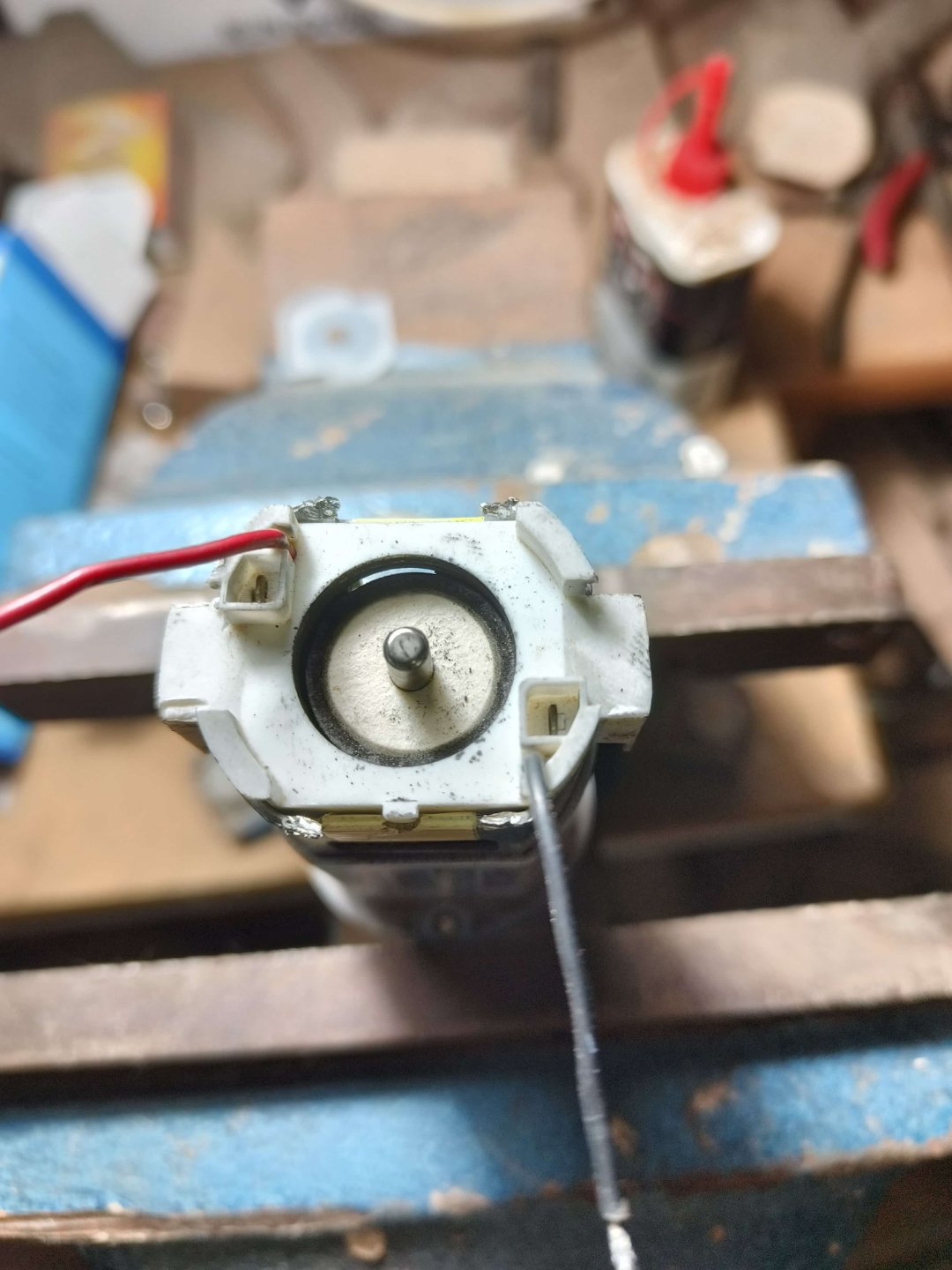

Pongo unas fotografías.







Un saludo

[toledo]

Yo he tenido el mismo problema, he tenido que cambiar dos motores y la placa electronica, una ruina.
Pero he dado con la solución cambiando el eje y el motor original por un eje ER11 que me permite poner fresas o brocas hasta 8 mm, y el motor sustituirlo por un Motor de husillo de 500 w, y es increíble lo que puede hacer esta fresadora con esta modificación. Si te interesa te puedo mandar fotos de como lo he modificado, pero tengo que aprender a enviar fotos que soy novato en esto del foro

[Leopoldofran]

Por favor, manda o expón todo, somos muchos a los que nos vendría de primera.
Saludos
Leopoldo

[josu1]

Buenas noches a todos.

Me parece correcta la propuesta de Leopoldo, y de esta manera, si más gente tuviera interés en la modificación, lo pueda implementar en su maquinaria. El cambio de ambas partes, motor y tarjeta, debe ser una obligatoriedad, en la MF70, debido a que intenté probar con la tarjeta vieja y no funcionaba.

De todas maneras un agradecimiento a tu interés y colaboración.

Un saludo

[toledo]

Buenas a todos los interesados,
La modificación se trata de eliminar el motor, la placa electronica y el eje, y sustituir, por un eje ER11 que tiene el mismo diámetro que el original, pero es un poco mas largo, por lo que habría que cortarlo. El motor se sustituye por un motor de husillo de 500W con su fuente de alimentación.
De esta forma tendríamos posibilidad de poner fresas de 1,05 mm hasta 8 milímetros. Yo he mecanizado hasta metal con esta modificación.
No se si podre poner todas las fotos y videos, pero lo intentaré de todas formas os daré mas detalles de como modificar la Fresadora
Me encuentro con un problema y es que no se como poner las fotos de la modificación en el foro.
si alguien me puede decir como lo agradecería
