Re: BALIZADOR DORNBUSCH 1980

Mensaje por gerardo navarro »

vaya luis, no tengo palabras para decir lo que veo... :shock: :shock: pero que bien lo llevas, hermoso..

:wink: :wink: :wink: :wink:
Avatar de Usuario
luis0027
Participativo
Participativo
Mensajes: 413
Registrado: Sab Jul 21, 2007 3:25 pm
Ubicación: Navalcarnero. (MADRID)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por luis0027 »

gracias amigo, tus palabras de a son como beber agua en el desierto :D :D .

saludos.
Avatar de Usuario
luis0027
Participativo
Participativo
Mensajes: 413
Registrado: Sab Jul 21, 2007 3:25 pm
Ubicación: Navalcarnero. (MADRID)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por luis0027 »

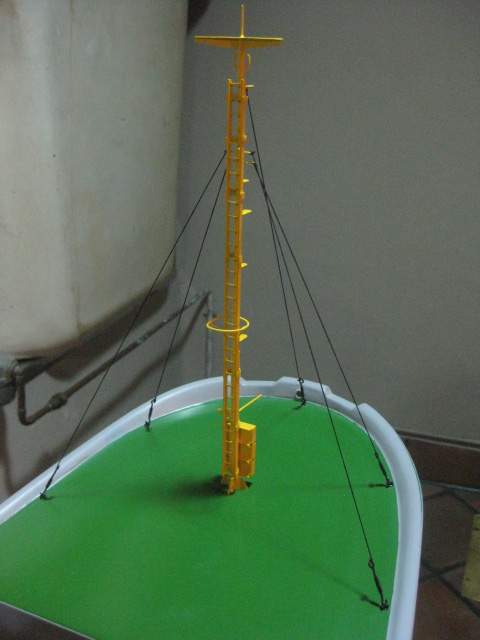

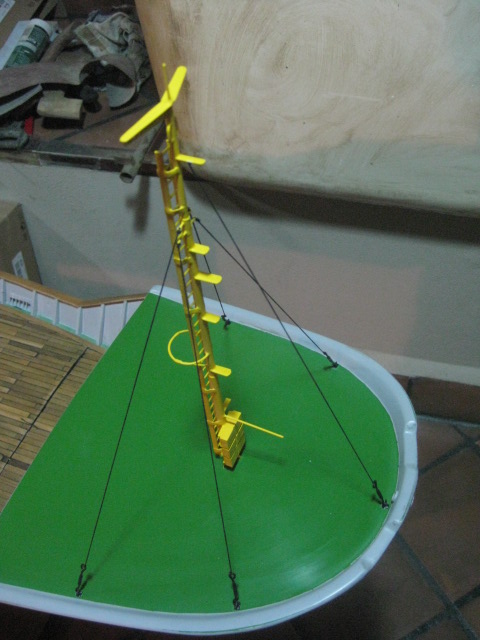

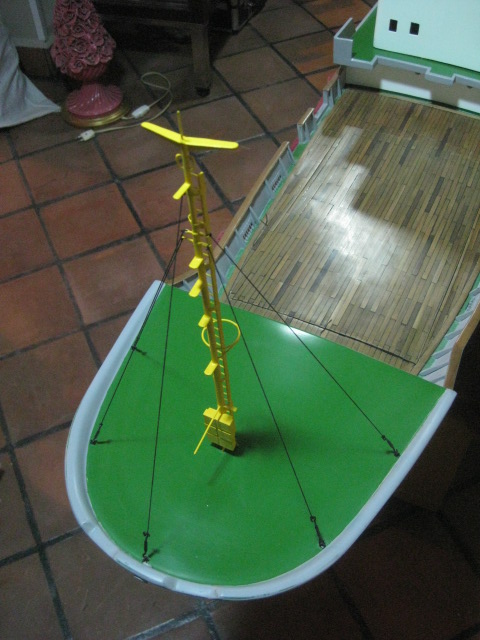

hoy he terminado colocando los cables que sujetan el mástil de señales.

Este es él resultado.


gracias por leer este hilo.
saludos.
luis0027.
Adjuntos
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

Re: BALIZADOR DORNBUSCH 1980

Mensaje por araola »

Luis ya te dije que te esta quedando precioso????
Tengo una duda de la construccion, yo le escapo en la superestructura poner metales por el peso, no porque no queden bien quesi quedan, si no por su peso, tengo miedo que al navegar coja demasiada escora . Ya me supongo que tu eso ya lo has tenido en cuenta.
Avatar de Usuario
RRC
Participativo
Participativo
Mensajes: 405
Registrado: Jue Ene 01, 2009 12:36 am
Ubicación: COSLADA (Madrid)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por RRC »

Luis, me está gustando muchísimo tu Balizador.
Rafael Roldán
Avatar de Usuario
luis0027
Participativo
Participativo
Mensajes: 413
Registrado: Sab Jul 21, 2007 3:25 pm
Ubicación: Navalcarnero. (MADRID)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por luis0027 »

gracias compañeros vuestras palabras me dan ánimo para seguir con la cantidad de trabajo que tiene este modelo. Respecto al peso del mástil de radares araola, no supera los 100 grs. El lastre del modelo supera los 15 Kgr, espero que no haya problema.

Saludos.
luis0027.
Avatar de Usuario
RRC
Participativo
Participativo
Mensajes: 405
Registrado: Jue Ene 01, 2009 12:36 am
Ubicación: COSLADA (Madrid)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por RRC »

¿Cómo has calculado el lastre? y sobretodo ¿Cuánto puede pesar el barco terminado? A mi me parece muy hermoso, pero se podría además decir que estará "lustroso" :lol: :lol: :lol:
Rafael Roldán
Avatar de Usuario
luis0027
Participativo
Participativo
Mensajes: 413
Registrado: Sab Jul 21, 2007 3:25 pm
Ubicación: Navalcarnero. (MADRID)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por luis0027 »

gracias rrc. El peso viene reflejado en la monografía, piensó que al final estará 1 o 2 kg por encima, aunque es teórico.La línea de flotación marcada en el plano obviamente la respeto a la hora de pintar y luego es echar plomo hasta que llegue a ella, pero ya te digo que los pesos que he comentado son estimaciones de la persona que ha echo los planos

Saludos.
luis0027.
Avatar de Usuario
luis0027
Participativo
Participativo
Mensajes: 413
Registrado: Sab Jul 21, 2007 3:25 pm
Ubicación: Navalcarnero. (MADRID)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por luis0027 »

Este modelo tiene riesgo de que escore en la navegación por la eslora la manga y la altura que son hasta el borde del mástil de radares 600mm por eso durante la construcción del casco, y ya que es un modelo funcional sobredimensione un poco las aletas.


Saludos.
luis0027.
Avatar de Usuario
RRC
Participativo
Participativo
Mensajes: 405
Registrado: Jue Ene 01, 2009 12:36 am
Ubicación: COSLADA (Madrid)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por RRC »

Pues es "pesado" en mi opinión (poco ilustrada por supuesto) pero imagino que lo dará la dimensión del casco, que no es pequeño y también la altura del buque. Todo un ejemplar que necesitará de fuerza, y/o maña, para trasladarlo. Muy bien Luís. Saludos cordiales.
REEDITO:
Ha coincidido tu mensaje con el mío, es lo que pensaba. No es fácil diseñar y reproducir un modelo como este, no señor, por lo que creo que el mérito es doble y lo digo sin ningún afán sólo por pura empatía.
Rafael Roldán
Avatar de Usuario
luis0027
Participativo
Participativo
Mensajes: 413
Registrado: Sab Jul 21, 2007 3:25 pm
Ubicación: Navalcarnero. (MADRID)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por luis0027 »

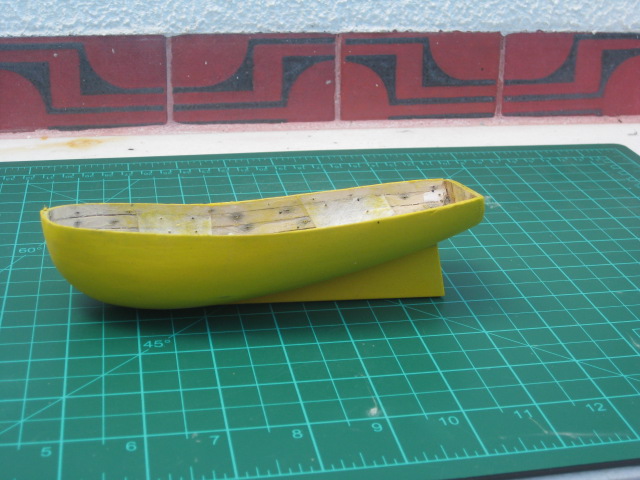

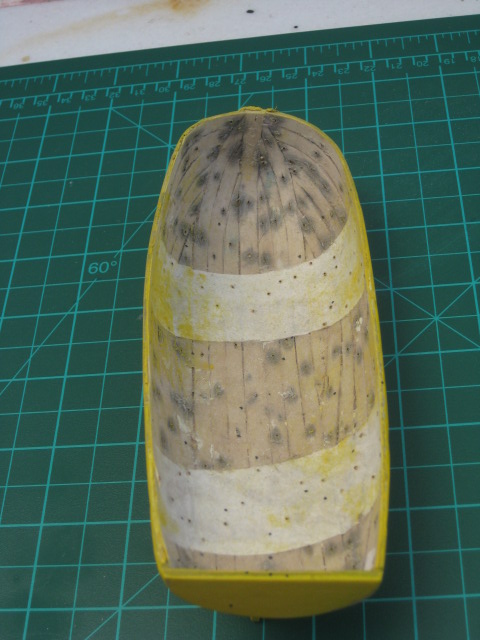

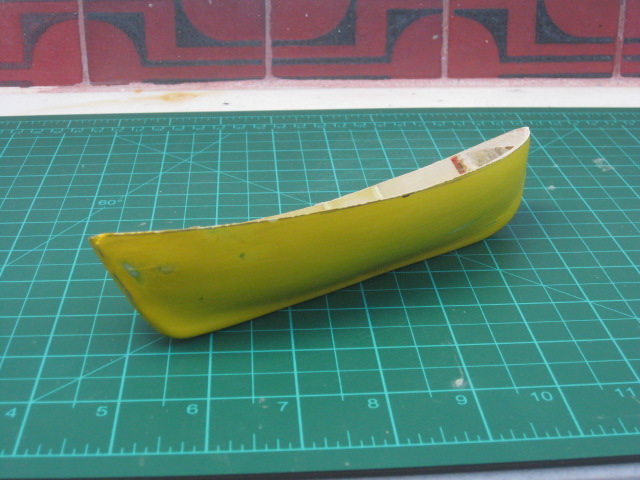

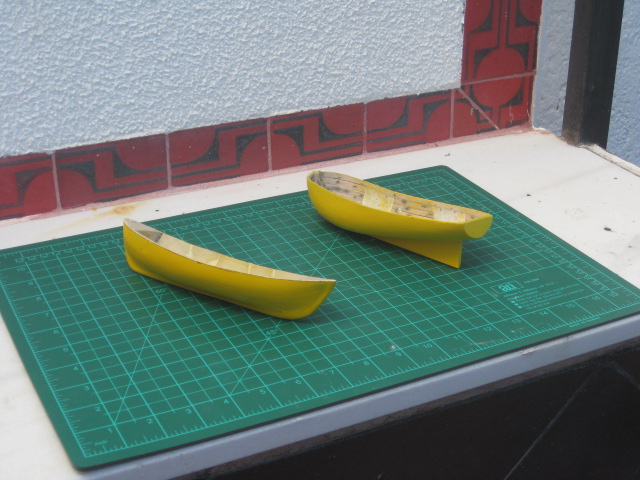

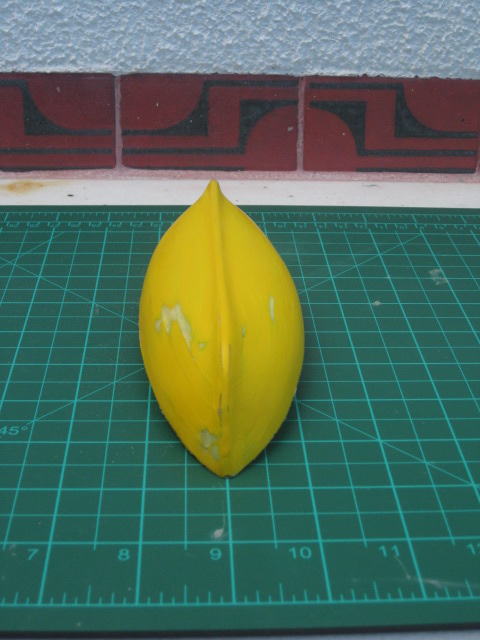

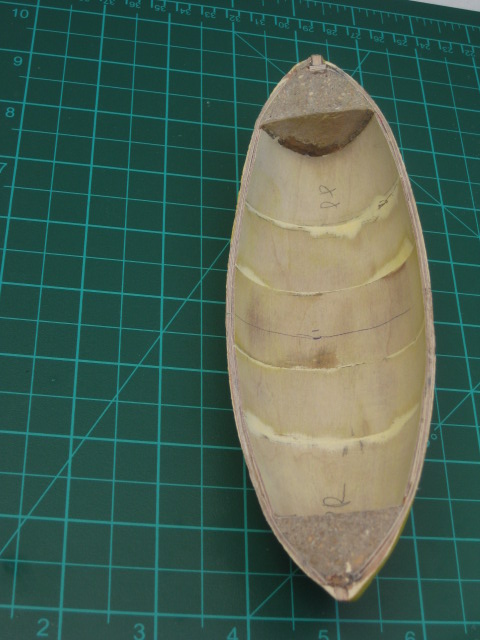

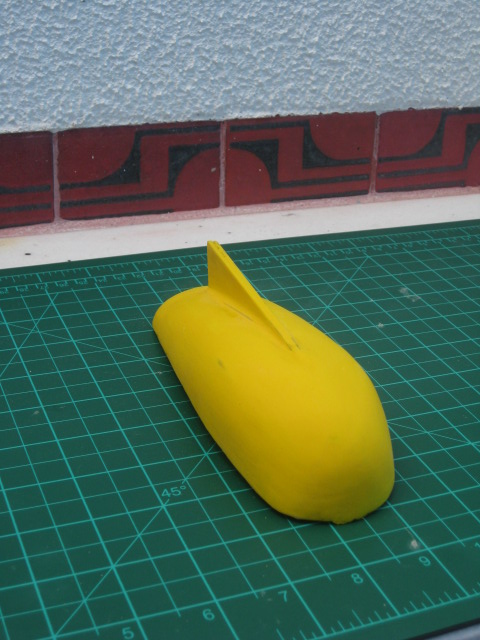

después de terminar los dos mástiles continuo con la construcción de los botes salvavidas, uno está más avanzado que él otro. Este es él resultado.



Saludos.
luis0027.
Adjuntos
Avatar de Usuario
luis0027
Participativo
Participativo
Mensajes: 413
Registrado: Sab Jul 21, 2007 3:25 pm
Ubicación: Navalcarnero. (MADRID)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por luis0027 »

Lo primero felices fiestas a los foreros.

Sin dejar de lado los botes en estos momentos me atraen más otras piezas del modelo. Comienzo a construir los candeleros los realizo con pletina de latón de 3 mm de anchura y 1 mm de grosor. Con una pequeña guía de madera corto trozos de latón de 28 mm de longitud. A estos trozos les realizo una ranura de 0.5 mm de anchura y una longitud de 3 mm Esta ranura lleva soldada varilla de latón de 0.5 mm de grosor. Próximamente tengo que realizar el útil para dar los taladros perpendiculares. Tengo preparados para taladrar 25 me faltan 150. La tapa de regala es de 1mm las otras varillas de 0.8mm. Este es el resultado.

Gracias por seguir este hilo.
Saludos.
Felices fiestas.
luis0027.
Adjuntos

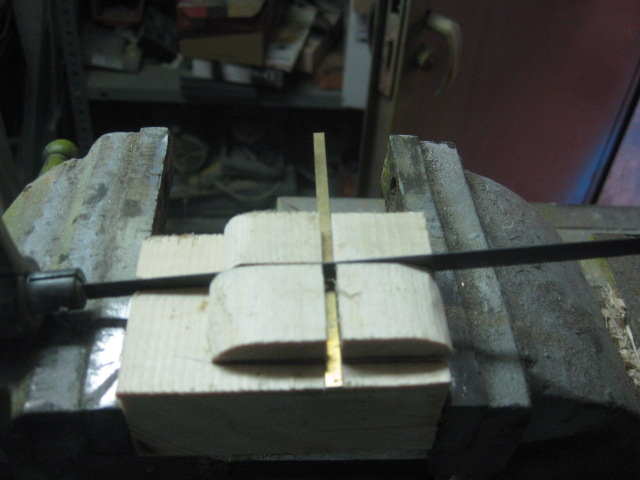

Cortando la pletina.
Cortando la pletina.

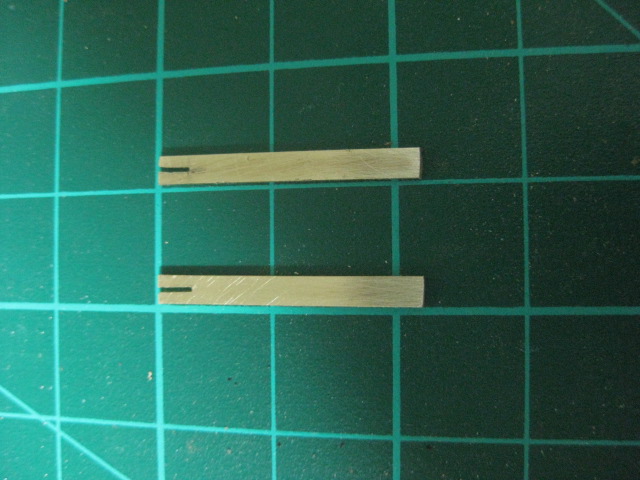

Los candeleros una vez cortados y ranurados,
Los candeleros una vez cortados y ranurados,
Los candeleros a falta de taladrar con la varilla de 0.5 mm soladada.
Los candeleros a falta de taladrar con la varilla de 0.5 mm soladada.
Avatar de Usuario
luis0027
Participativo
Participativo
Mensajes: 413
Registrado: Sab Jul 21, 2007 3:25 pm
Ubicación: Navalcarnero. (MADRID)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por luis0027 »

Había olvidado poner la foto de los candeleros con la varilla aquí la teneís.
Cuando sujete definitivamente los candeleros en las cubiertas el taladro para la varilla soldada también será de5 décimas.


Saludos.
luis0027.
Adjuntos

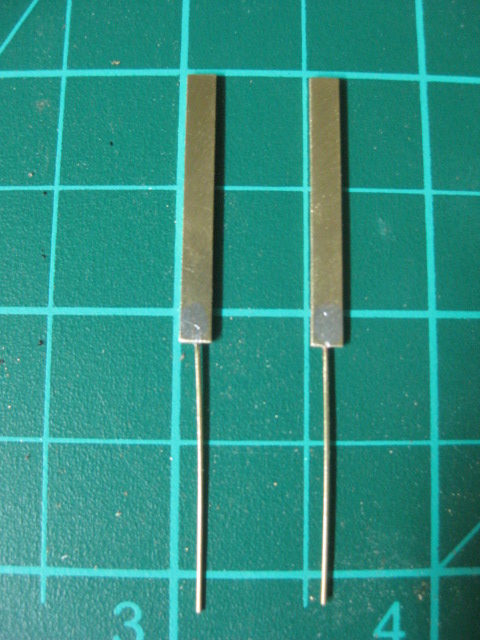

Los candeleros con la varilla soldada que sujetan el candelero en la cubierta.
Los candeleros con la varilla soldada que sujetan el candelero en la cubierta.
Avatar de Usuario
luis0027
Participativo
Participativo
Mensajes: 413
Registrado: Sab Jul 21, 2007 3:25 pm
Ubicación: Navalcarnero. (MADRID)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por luis0027 »

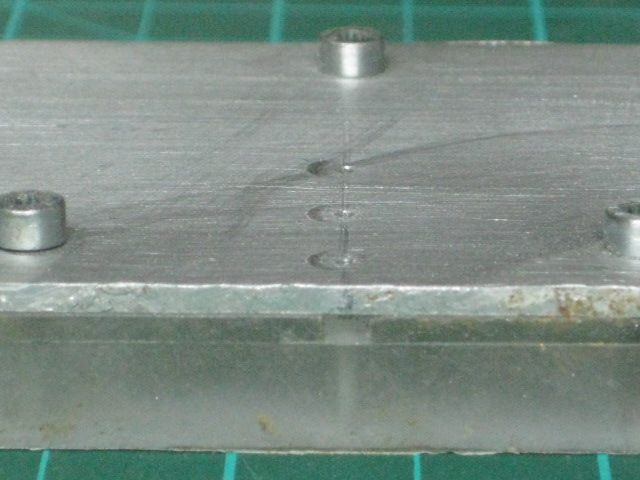

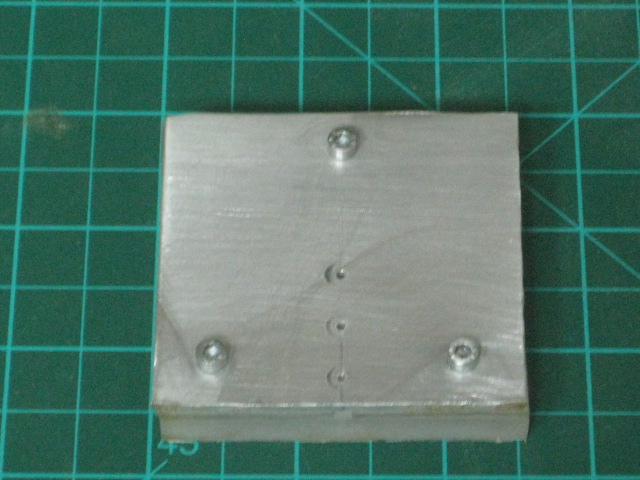

Muestro los últimos avances. Como dije he realizado un utillaje para taladrar los candeleros, y este es el resultado.
Adjuntos
Avatar de Usuario
luis0027
Participativo
Participativo
Mensajes: 413
Registrado: Sab Jul 21, 2007 3:25 pm
Ubicación: Navalcarnero. (MADRID)

Re: BALIZADOR DORNBUSCH 1980

Mensaje por luis0027 »

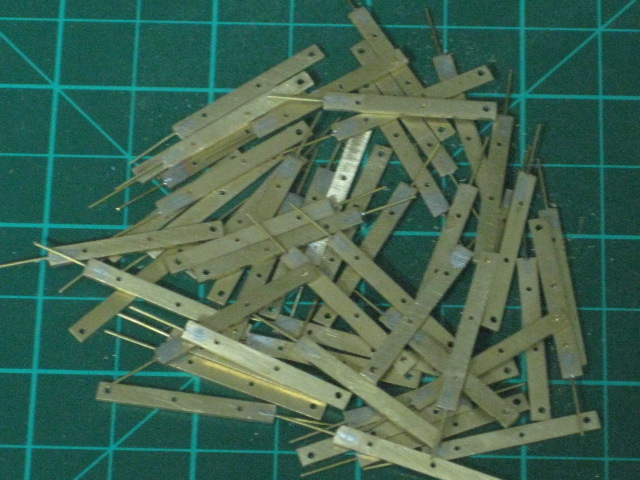

De momento tengo realizados 80, los demás no miden 28 mm o no tienen 3 taladros. Voy a seguir fabricando candeleros a demanda de la construcción del modelo, y este es él resultado. La varilla que sujeta cada candelero a la cubierta la he cortado a 7 mm después de taladrarlos así la varilla larga sirve para sujetarlos mejor durante el proceso de taladrado
Adjuntos
