REGRUESADORA DH 40 PROXXON
- Iniciador del tema josu1
- Fecha de inicio
Buenas tardes a todos.
Ayer recogí las piezas que había pedido a "fluid.... como apuntaba Crisjaca. Por cierto muchas gracias Crisjaca. Todo llegó correcto.
Aprovechando que todo está desmontado he llevado la base de deslizamiento de la madera a mi hermano para que me lo rectifique un poco, que como comenté anteriormente estaba muy rayado por el dueño anterior. Estoy a la espera de ese ajuste y poder montarlo
.
También he aprovechado para comprar una cuchillas nuevas, pero de Widia, ya que como en un hilo anterior de este foro había comentado que no me cortaba bien y no sabía cual era el problema. Después de verificar las cuchillas que estaban colocadas, y otras nuevas que había comprado, he constatado que las cuchillas no están rectas y que tenían cierto alabeo en la parte del filo, esto lo he comprobado con una placa rectificada, y presenta una curvatura en el centro de la cuchilla, como si fuera un bao. Creo que la calidad de estas cuchillas no era buena y es por eso que he pedido una nuevas de Widia. ¿Porqué Widia?. Creo que es buen material y tendrá más durabilidad. En algún hilo de este foro también leí algún comentario sobre la dificultad de encontrar estas cuchillas, pero eso fue hace mucho tiempo. Cuando me las traigan comentaré la calidad y si realmente me sirven.
Hoy me han comunicado que no tiene existencias de las cuchillas y que si podía esperar hasta el final de la semana que viene o por el contrario quería anular el pedido. He seguido con el pedido y vuelta a esperar un poco más. Si el resultado es bueno lo comentaré en este hilo para el que esté interesado.
Un saludo
Ayer recogí las piezas que había pedido a "fluid.... como apuntaba Crisjaca. Por cierto muchas gracias Crisjaca. Todo llegó correcto.
Aprovechando que todo está desmontado he llevado la base de deslizamiento de la madera a mi hermano para que me lo rectifique un poco, que como comenté anteriormente estaba muy rayado por el dueño anterior. Estoy a la espera de ese ajuste y poder montarlo
.
También he aprovechado para comprar una cuchillas nuevas, pero de Widia, ya que como en un hilo anterior de este foro había comentado que no me cortaba bien y no sabía cual era el problema. Después de verificar las cuchillas que estaban colocadas, y otras nuevas que había comprado, he constatado que las cuchillas no están rectas y que tenían cierto alabeo en la parte del filo, esto lo he comprobado con una placa rectificada, y presenta una curvatura en el centro de la cuchilla, como si fuera un bao. Creo que la calidad de estas cuchillas no era buena y es por eso que he pedido una nuevas de Widia. ¿Porqué Widia?. Creo que es buen material y tendrá más durabilidad. En algún hilo de este foro también leí algún comentario sobre la dificultad de encontrar estas cuchillas, pero eso fue hace mucho tiempo. Cuando me las traigan comentaré la calidad y si realmente me sirven.
Hoy me han comunicado que no tiene existencias de las cuchillas y que si podía esperar hasta el final de la semana que viene o por el contrario quería anular el pedido. He seguido con el pedido y vuelta a esperar un poco más. Si el resultado es bueno lo comentaré en este hilo para el que esté interesado.
Un saludo
Buenos días a todos.
Ayer me trajo mi hermando la plancha rectificada. Perfectamente liso.
Ahora a montar el elemento con cuidado y sin prisas. Se le irán poniendo unas gotas de loctite industriales, unos para roscas y otros para ajustes, pero solo una gota, para que no se muevan, pero si tenemos que volverlo a soltar se pueda pero sin romper nada. Esto se puede ver en la siguiente fotografía.
Los dos pequeños de la derecha son para roscas, los dos del medio, grande u pequeño para ajustes, en este caso para cilindros, rodamientos etc y el de la izquierda también para roscas.
La última fotografía es la parte de abajo de la plancha donde van las varillas roscadas para el desplazamiento vertical de la plancha. Se pueden apreciar los agujeros, inclinados, para los prisioneros de las varillas roscadas.
Ahora solo me faltaría esperar a las cuchillas de widia que el suministrador me comento que les llegarían hoy, por lo tanto no los recibiré hasta la semana que viente.
Voy al tajo a montar la maquinita.
Un saludo
Ayer me trajo mi hermando la plancha rectificada. Perfectamente liso.
Ahora a montar el elemento con cuidado y sin prisas. Se le irán poniendo unas gotas de loctite industriales, unos para roscas y otros para ajustes, pero solo una gota, para que no se muevan, pero si tenemos que volverlo a soltar se pueda pero sin romper nada. Esto se puede ver en la siguiente fotografía.
Los dos pequeños de la derecha son para roscas, los dos del medio, grande u pequeño para ajustes, en este caso para cilindros, rodamientos etc y el de la izquierda también para roscas.
La última fotografía es la parte de abajo de la plancha donde van las varillas roscadas para el desplazamiento vertical de la plancha. Se pueden apreciar los agujeros, inclinados, para los prisioneros de las varillas roscadas.
Ahora solo me faltaría esperar a las cuchillas de widia que el suministrador me comento que les llegarían hoy, por lo tanto no los recibiré hasta la semana que viente.
Voy al tajo a montar la maquinita.
Un saludo
Buenos días, otra vez.
Vuelvo a escribir para comentar, que aunque se ha rectificado muy poco, aproximadamente una o dos décimas es un espesor perdido y que pierde de altura para maximizar el trabajo de la regruesadora. Este es un problema o ajuste que ya tiene este aparato, que, como se comenta en muchos espacios, no afina las maderas más de 2,5 milímetros aproximadamente. Este problema lo había solucionado, hace algún tiempo, fabricando una plancha, ajustada a la plataforma de aluminio, de manera que superara ese espesor en defecto de la máquina. el ajuste de los espesores de la madera hay que realizarlo a pequeños pasos finales para que de alguna manera no se llegue a las cuchillas. En cada pasada controlar con la manilla de desplazamiento y a la vez con un calibre.
La plancha en cuestión es la que aparece en la siguiente fotografía. esta plancha, después de usada la envuelvo en papel aceitado para evitar que se oxide y de esta manera se mantiene pulida. Ya lo decía mi padre que tengo unas manos acidosas y cualquier hierro que tocaba se oxidaba en un día.
Con este suplemento, si la madera lo permite, se consiguen unas maderas de espesor de incluso 0,4 de milímetro
En las siguientes fotografías se muestra como se acopla la plancha de acero a la de aluminio. Cuando se coloca encima no tiene nada de holgura con su base.
Seguiremos en las operaciones.
Un saludo
Vuelvo a escribir para comentar, que aunque se ha rectificado muy poco, aproximadamente una o dos décimas es un espesor perdido y que pierde de altura para maximizar el trabajo de la regruesadora. Este es un problema o ajuste que ya tiene este aparato, que, como se comenta en muchos espacios, no afina las maderas más de 2,5 milímetros aproximadamente. Este problema lo había solucionado, hace algún tiempo, fabricando una plancha, ajustada a la plataforma de aluminio, de manera que superara ese espesor en defecto de la máquina. el ajuste de los espesores de la madera hay que realizarlo a pequeños pasos finales para que de alguna manera no se llegue a las cuchillas. En cada pasada controlar con la manilla de desplazamiento y a la vez con un calibre.
La plancha en cuestión es la que aparece en la siguiente fotografía. esta plancha, después de usada la envuelvo en papel aceitado para evitar que se oxide y de esta manera se mantiene pulida. Ya lo decía mi padre que tengo unas manos acidosas y cualquier hierro que tocaba se oxidaba en un día.
Con este suplemento, si la madera lo permite, se consiguen unas maderas de espesor de incluso 0,4 de milímetro
En las siguientes fotografías se muestra como se acopla la plancha de acero a la de aluminio. Cuando se coloca encima no tiene nada de holgura con su base.
Seguiremos en las operaciones.
Un saludo
Buenos días a todos.
Por fin han llegado las cuchillas de widia para la regruesadora. Tienen una factura impecable las he mirado con una regla metálica y nada que ver con las curvadas que compré anteriormente. Por eso que las maderas no eran totalmente planas. Ahora a montar el resto. Para montar las cuchillas correctamente existe un accesorio de imanes con el que se pueden colocar las cuchillas perfectamente pero cuesta 50 "cucas" y para el uso que tiene me parece excesivo.
Yo las he montado midiendo y ajustando con un calibre. He estado alrededor de una hora y media y creo que me han quedado aceptables. Cuando monte y pruebe veremos el resultado.
La empresa que me ha suministrado las cuchillas ha tardado demasiado tiempo en enviarlas, pero debido a varios factores que no voy a enumerar. La atención del personal muy buena, el servicio/sistema de suministro/entrega un poco deficiente.
Si alguien estuviera interesado en las cuchillas le puedo pasar la dirección por privado.
Un saludo
Por fin han llegado las cuchillas de widia para la regruesadora. Tienen una factura impecable las he mirado con una regla metálica y nada que ver con las curvadas que compré anteriormente. Por eso que las maderas no eran totalmente planas. Ahora a montar el resto. Para montar las cuchillas correctamente existe un accesorio de imanes con el que se pueden colocar las cuchillas perfectamente pero cuesta 50 "cucas" y para el uso que tiene me parece excesivo.
Yo las he montado midiendo y ajustando con un calibre. He estado alrededor de una hora y media y creo que me han quedado aceptables. Cuando monte y pruebe veremos el resultado.
La empresa que me ha suministrado las cuchillas ha tardado demasiado tiempo en enviarlas, pero debido a varios factores que no voy a enumerar. La atención del personal muy buena, el servicio/sistema de suministro/entrega un poco deficiente.
Si alguien estuviera interesado en las cuchillas le puedo pasar la dirección por privado.
Un saludo
Buenas tardes a todos.
Finalmente, aunque no al 100% se ha reparado la re-gruesadora. Si alguien se pregunta por el tiempo empleado, en realidad todo se ha complicado. El montaje inicial se concluyó hace tiempo, pero al iniciar el funcionamiento de la unidad se presentó otra deficiencia añadida. La re-gruesadora funcionaba correctamente, las cuchillas cortaban perfectamente, pero en el proceso de salida de la pieza no se producía la salida de la misma. Una vez inspeccionado el fallo se observa que el rodillo, de forro de caucho, que facilitaba la salida final de la pieza no lo arrastraba de ninguna de las maneras. Si se piensa que antes de esta reforma no tenía ningún problema, ¿Cómo es que ahora, que no se había realizado ninguna modificación específica, la unidad no funcionaba adecuadamente?.
El hecho es que se cree que las cuchillas que estaban colocadas en principio, cuando se adquirió la unidad, se habían manipulado la altura de los cortes de la cuchilla etc. Una vez se colocaron las cuchillas a la altura determinada por las instrucciones, 1 milímetro sobresaliendo el cilindro soporte, el cilindro de salida de goma no alcanzaba su objetivo.
Desmontada la unidad, de nuevo, se observa que el caucho del cilindro de arrastre de la pieza está deformada y que sería conveniente reemplazarla por una pieza nueva. En realidad la pieza se compone de un cilindro moleteado en el cual se ha insertado un tubo de caucho. Adjunto una fotografía de la pieza.
Aún conociendo el despiece, que no viene estipulado en parte alguna, se hace e pedido pero con la tardanza que surge debido a la Semana Santa que ha hecho que la llegada de la pieza se haya demorado apreciablemente.
Una vez recibida la pieza se ha montado la unidad, de nuevo, se pone en funcionamiento pero surgen nuevos problemas. Se han resuelto casi todos, pero el fallo de la botonadura es recurrente, aunque se hará el pedido se continúa con el trabajo de la unidad. Algunas veces falla en el arrancado pero se puede utilizar la unidad.
Como corolario, las cosas de segunda mano vienen bien para el bolsillo en los prolegómenos pero a la larga siempre aparece algo que hace que no sean tan económicos como creemos.
Todo este operativo ha servido para mirar en las entrañas del aparato y, por supuesto, mejorar el estado en el que se había adquirido. Las cuchillas de widia cortan perfectamente, el ruido que tenía se ha dejado de oir, el arrastre de la pieza, en salida, es buena y los espesores de la pieza son regulares en todo su largo, cosa que no era de esta manera con anterioridad.
Se intentó alinear las cuchillas con unos operativos magnéticos que ya comenté con anterioridad pero no resultaron efectivos debido a que el cilindro de soporte del portacuchillas y cuchillas es de acero inoxidable, por lo que finalmente se tuvo que ajustar con calibre.
En fin menudo rollo de explicación.
Se sabe que hay que hacer un pedido de la botonadura eléctrica pero, mientras tanto, se retoma el trabajo de construcción.
Un saludo
Finalmente, aunque no al 100% se ha reparado la re-gruesadora. Si alguien se pregunta por el tiempo empleado, en realidad todo se ha complicado. El montaje inicial se concluyó hace tiempo, pero al iniciar el funcionamiento de la unidad se presentó otra deficiencia añadida. La re-gruesadora funcionaba correctamente, las cuchillas cortaban perfectamente, pero en el proceso de salida de la pieza no se producía la salida de la misma. Una vez inspeccionado el fallo se observa que el rodillo, de forro de caucho, que facilitaba la salida final de la pieza no lo arrastraba de ninguna de las maneras. Si se piensa que antes de esta reforma no tenía ningún problema, ¿Cómo es que ahora, que no se había realizado ninguna modificación específica, la unidad no funcionaba adecuadamente?.
El hecho es que se cree que las cuchillas que estaban colocadas en principio, cuando se adquirió la unidad, se habían manipulado la altura de los cortes de la cuchilla etc. Una vez se colocaron las cuchillas a la altura determinada por las instrucciones, 1 milímetro sobresaliendo el cilindro soporte, el cilindro de salida de goma no alcanzaba su objetivo.
Desmontada la unidad, de nuevo, se observa que el caucho del cilindro de arrastre de la pieza está deformada y que sería conveniente reemplazarla por una pieza nueva. En realidad la pieza se compone de un cilindro moleteado en el cual se ha insertado un tubo de caucho. Adjunto una fotografía de la pieza.
Aún conociendo el despiece, que no viene estipulado en parte alguna, se hace e pedido pero con la tardanza que surge debido a la Semana Santa que ha hecho que la llegada de la pieza se haya demorado apreciablemente.
Una vez recibida la pieza se ha montado la unidad, de nuevo, se pone en funcionamiento pero surgen nuevos problemas. Se han resuelto casi todos, pero el fallo de la botonadura es recurrente, aunque se hará el pedido se continúa con el trabajo de la unidad. Algunas veces falla en el arrancado pero se puede utilizar la unidad.
Como corolario, las cosas de segunda mano vienen bien para el bolsillo en los prolegómenos pero a la larga siempre aparece algo que hace que no sean tan económicos como creemos.
Todo este operativo ha servido para mirar en las entrañas del aparato y, por supuesto, mejorar el estado en el que se había adquirido. Las cuchillas de widia cortan perfectamente, el ruido que tenía se ha dejado de oir, el arrastre de la pieza, en salida, es buena y los espesores de la pieza son regulares en todo su largo, cosa que no era de esta manera con anterioridad.
Se intentó alinear las cuchillas con unos operativos magnéticos que ya comenté con anterioridad pero no resultaron efectivos debido a que el cilindro de soporte del portacuchillas y cuchillas es de acero inoxidable, por lo que finalmente se tuvo que ajustar con calibre.
En fin menudo rollo de explicación.
Se sabe que hay que hacer un pedido de la botonadura eléctrica pero, mientras tanto, se retoma el trabajo de construcción.
Un saludo
Al final, con todo el material que has pedido, y las horas que llevas, me da que te ha salido caro este Segunda mano, yo suelo comprar tmb pero a veces a no ser muy alto el descuento, no merece la pena como les digo a muchos en walapop que intentar vender casi a precio de nueva, pero claro, sin garantía y usado, pero...de todas maneras la vas a dejar nueva. Un saludo
Buenos días a todos.
Por fin vuelvo por estos lares después de algún tiempo.
La re-gruesadora ha quedado bastante bien, después de todo. He realizado algunas pruebas para ver el alcance de la reparación y parece que todo funciona correctamente.
Adjunto algunas fotografías de una pieza de peral que tenía desechada para ver el alcance de la reparación.
En las tres primeras se puede ver el estado del trozo que tenía desechado porque era una pieza agrietada, durante el secado, de la pieza principal.
En las otras tres siguientes la plancha obtenida con la re-gruesadora y la medición final de la misma.
La medida de grueso alcanzada es de 0,98 milímetros y coincide en casi toda la longitud de la misma, unos 30 centímetros . En algún punto aparece una pequeña diferencia de una centésima, que creo que no es demasiado importante.
Después de esta reparación el resultado me parece aceptable y ademas comentar que todavía se puede disminuir un poco mas el grueso, aunque siendo una prueba inicial se ha decidido dejarlo con este espesor, de momento.
Un saludo
Por fin vuelvo por estos lares después de algún tiempo.
La re-gruesadora ha quedado bastante bien, después de todo. He realizado algunas pruebas para ver el alcance de la reparación y parece que todo funciona correctamente.
Adjunto algunas fotografías de una pieza de peral que tenía desechada para ver el alcance de la reparación.
En las tres primeras se puede ver el estado del trozo que tenía desechado porque era una pieza agrietada, durante el secado, de la pieza principal.
En las otras tres siguientes la plancha obtenida con la re-gruesadora y la medición final de la misma.
La medida de grueso alcanzada es de 0,98 milímetros y coincide en casi toda la longitud de la misma, unos 30 centímetros . En algún punto aparece una pequeña diferencia de una centésima, que creo que no es demasiado importante.
Después de esta reparación el resultado me parece aceptable y ademas comentar que todavía se puede disminuir un poco mas el grueso, aunque siendo una prueba inicial se ha decidido dejarlo con este espesor, de momento.
Un saludo
josu1 dijo:
Buenas, pues me interesa el enlace de las cuchillas. Yo también he comprado una dh 40 de segunda mano
hace unos pocos meses, y funcionaba bien, aunque hacía pequeños surcos en la madera y decidí darle la vuelta, según instrucciones del libro. Algo no he hecho bien, pues ahora hace un corte irregular, y en un extremo “muerde” la madera. Puede que me decida a cambiarlas, aunque parece algo complicado el ajuste.
Has hecho un trabajo extraordinario con tu maquina, enhorabuena.
Muchas gracias.
Buenos días, de nuevo.
Novedades y accesorios carpinteria S.L.
B33939257
Rio Deva, 4, bajo, B33939257
OVIEDO - ASTURIAS
España
Tfn: 985214816 - Fax:
info@accesorios-carpinteria.com
www.accesorios-carpinteria.com
Esta es la dirección. El costo de las cuchillas fue de 5,40 €, creo. El resultado casi perfecto, hay que dejar un poco de margen de error debido a que la perfección es casi imposible de conseguir.
Estas cuchillas si que venían muy bien, mucho mejor que las originales de proxxon, y cortan muy fino.
Espero que le haya podido ayudar.
Un saludo
Novedades y accesorios carpinteria S.L.
B33939257
Rio Deva, 4, bajo, B33939257
OVIEDO - ASTURIAS
España
Tfn: 985214816 - Fax:
info@accesorios-carpinteria.com
www.accesorios-carpinteria.com
Esta es la dirección. El costo de las cuchillas fue de 5,40 €, creo. El resultado casi perfecto, hay que dejar un poco de margen de error debido a que la perfección es casi imposible de conseguir.
Estas cuchillas si que venían muy bien, mucho mejor que las originales de proxxon, y cortan muy fino.
Espero que le haya podido ayudar.
Un saludo
crisjaca dijo:
Buenos dias, curiosamente, refloto este tema, por que por Walapop compre una DH 40 a buen precio, y que estaba en "perfectas condiciones", bueno, pues hoy a la mañana la he recogido en correos, llego a casa y la pruebo, en principio parecia que la cosa funcionaba bien, pero, tenia que sacar la pieza por el lado izq tirando fuertemente de ella, cosa que en los videos no habia visto que tuviera que pasar, eso queria decir que el rodillo de sacarla no funcionaba correctamente, miro y efectivamente, desmontando el lateral que protege los engrajes de los rodillos, y accionando con la mano el de sacar la pieza, que es de goma, el eje se mueve pero no el rodillo, aqui esta el problema, esta gripado el de goma y el eje gira loco dentro de él. Me pongo en contacto con el vendedor, el cual asegura que funcionaba perfectamente, miro el precio de las piezas, casi 60€, le digo que me la quedo reparando yo, pero la pieza la paga él, dice que a medias...en fin, la maquina está devuelta, y yo con mal cuerpo, encima...Gracias a que Walapop asegura los envios y en caso de problema se puede echar atras, si llego hacerlo por fuera de la aplicación, me como el marrón. Un saludo y virutas.
Archivos adjuntos
Buenas tardes a todos.
Buenas tardes crisjaca.

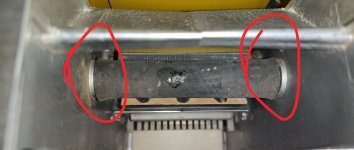

Efectivamente ese tractor de goma tiene que ser como el de abajo, si estuviera "como nuevo". Si no recuerdo mal, los dos finales del eje tienen un muelle en cada final para permitir que el eje, conjuntamente con la goma se puedan desplazar hacia arriba o hacia la pieza en caso de que ésta sea mayor o menor tamaño para, de esta manera, mantener la pieza contra la bancada inferior de deslizamiento.
No lo puedo afirmar pero en vista del aspecto de la pieza"original como nueva" tiene una pinta como que el eje no se desplazara y la goma hubiera sido la unidad que permitía la entrada de piezas mayores o más pequeñas, por lo que se puede ver en el centro del canuto de goma que esta perforado hasta el eje metálico. Para que eso no ocurriera, es una opinión, se debería haber comprobado, cada cierto tiempo que el eje tuviera un desplazamiento vertical "fluido".
Personalmente tuve otro problema con una unidad de segunda mano que, aún no he solucionado del todo pero funciona mucho mejor que cuando lo compré.
Un saludo
Buenas tardes crisjaca.
Efectivamente ese tractor de goma tiene que ser como el de abajo, si estuviera "como nuevo". Si no recuerdo mal, los dos finales del eje tienen un muelle en cada final para permitir que el eje, conjuntamente con la goma se puedan desplazar hacia arriba o hacia la pieza en caso de que ésta sea mayor o menor tamaño para, de esta manera, mantener la pieza contra la bancada inferior de deslizamiento.
No lo puedo afirmar pero en vista del aspecto de la pieza"original como nueva" tiene una pinta como que el eje no se desplazara y la goma hubiera sido la unidad que permitía la entrada de piezas mayores o más pequeñas, por lo que se puede ver en el centro del canuto de goma que esta perforado hasta el eje metálico. Para que eso no ocurriera, es una opinión, se debería haber comprobado, cada cierto tiempo que el eje tuviera un desplazamiento vertical "fluido".
Personalmente tuve otro problema con una unidad de segunda mano que, aún no he solucionado del todo pero funciona mucho mejor que cuando lo compré.
Un saludo
A ver, me salia por menos de 400€, si el vendedor hubiera aceptado pagar la pieza a cambiar, quizás me la hubiera quedado, pero tmb fallaba el arranque, como a tí, problema del rele o del pulsador, vamos que al final, lo dicho si sale a mitad de precio bien, pero como esta la gente ahora pidiendo lo que nuevo, pues va ser que no. En reichlet, con portes sale nueva a 570 €, pues esta claro, es cara pero...mucho más barata que en España, manda narices, en Pazos, 680 + portes
Siento el disgusto, pero es a lo que nos arriesgamos al comprar así, yo he comprado tres cosas y una la tuve que devolver. Al menos lo viste rápido y no al cabo de un mes , que entonces te lo comes.
Suerte y buen día.
Suerte y buen día.
Curiosamente, que raro no? hoy le ha llegado la maquina al dueño, y me manda un video y me dice..." ves, funciona perfectamente..." sin comentarios, yo se lo que vi, lo que probe y como estaba ese rodillo, a saber lo que ha hecho, pero el rodillo en funcionamiento no lo ha grabado, y la deformación ahi estaba. Ya la ha retirado de la venta pero, andaros al loro por que la sacará otra vez, una maquina con mas de 10 años, a precio de casi nueva, pa flipar. un saludo y virutas
