Otra colchadora funcionando

[Buhochico]

Finalmente, además de una vertical manual, he conseguido montar una sin galapo y motorizada. Como hace mucho que no se publica ninguna, pues pongo esta.

Carro móvil: He usado una afeitadora de hace un porrón de años.

Carro fijo: Tres motores, los más baratos que he encontrado, menos de 2 euros los 3. Son en teoría de 3 a 6 voltios y me volví loco con la fuente de alimentación, de antiguos móviles, unas los hacían girar como locos y eran de 5v y otras no los movían. Finalmente se me ocurrió usar pilas, y con una AA de 1,5 resulta que se mueven bien al principio pero cuando lleva mucha torsión parece que le cuesta, ya probaré con dos pilas. Los motores deben ir siempre en paralelo para que cada uno reciba el voltaje completo de la batería. El poner motores en serie no suele funcionar.

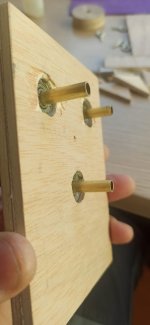

En el eje del motor, para luego enganchar el hilo, puse la pieza que va dentro de las conexiones eléctricas, se puede fácilmente poner un ganchito, simplemente con latón o alambre.
Un interruptor de los chinos, algo de soldadura y un poco de romperse la cabeza para el empalme con el eje de la afeitadora.

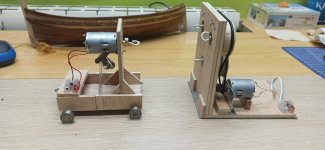

Unas fotos generales





y un hilo 3x1 colchado , muy fino, aprox 0,25mm, hay que ponerle un poquito más de peso, pero la torsión se ve porque la foto está hecha con macro, sino es casi inapreciable por lo fino del hilo.

Saludos



[jolobe]

Hola [mention id="33723" color="#00AA00"]@Buhochico[/mention] , ese cabo tiene muy buena pinta. La maquina, todo ingenio.



[crisjaca]

Mi duda es ...y el candado para que sirve? se ve muy sencilla pero totalmente funcional, eso si, con hilo más grueso y a pilas no se yo. Yo como guardo todo tipo de transformadores e historias, alguno encontraría. Creo que debería de hacer alguna maquinita de estas, pues la mitad de los cabos que uso a veces no me convencen nada. Muchas gracias por compartir, un saludo y virutas.



[Buhochico]

Mi duda es ...y el candado para que sirve? se ve muy sencilla pero totalmente funcional, eso si, con hilo más grueso y a pilas no se yo. Yo como guardo todo tipo de transformadores e historias, alguno encontraría. Creo que debería de hacer alguna maquinita de estas, pues la mitad de los cabos que uso a veces no me convencen nada. Muchas gracias por compartir, un saludo y virutas.

Detrás del carro móvil hay un gancho y una cuerda. De esa cuerda cuelgo dos candados por fuera de la mesa para darle tensión al asunto. Si no pones nada la torsión queda muy floja.



[jomaal88]

yo tengo unas puntualizaciones si me permites:
yo uso (según la necesidad) varios hilos con lo que ese sistema no me valdría yo e puesto donde tu pones lo que va dentro de las regletas unas alcayatas abiertas y ya como una recomendación para la el tema de los voltios yo e modificado una fuente de alimentación de un viejo pc de la cual puedo sacar dependiendo de donde conecte 3 - 5 - 12 -ó 24 voltios hay unos tutoriales en YouTube muy fáciles de comprender



[Buhochico]

yo tengo unas puntualizaciones si me permites:
yo uso (según la necesidad) varios hilos con lo que ese sistema no me valdría yo e puesto donde tu pones lo que va dentro de las regletas unas alcayatas abiertas y ya como una recomendación para la el tema de los voltios yo e modificado una fuente de alimentación de un viejo pc de la cual puedo sacar dependiendo de donde conecte 3 - 5 - 12 -ó 24 voltios hay unos tutoriales en YouTube muy fáciles de comprender

Pondré algún tipo de gancho acoplado a las regletas, es más cómodo.
Investigaré lo que comentas de la fuente de alimentación.
Lo que no entiendo es lo de varios hilos, es cierto que hay máquinas que permiten poner otro hilo central y en vez de tres periféricos 5 o 6, pero en esta también puedes meter 2 o 3 en cada gancho. No sé si te he entendido.
Saludos.



[jolobe]

Para conectar una fuente de alimentación de PC, hay que hacer un puente entre el VERDE y el NEGRO. Con esto conseguimos que arranque. Después, en los cables negros tienes el negativo Y según el color tienes las diferentes tensiones.



[Buhochico]

A la espera de fuente de alimentación, la he mejorado con dos pilas y los ganchos, va bastante bien.



[jolobe]

Yo creo que el problema que puede plantear el poner tres motores, por muy iguales que sean, es que no creo que den las mismas revoluciones. Esto puede llevar a que las filásticas no estén igual de retorcidas y al final al juntarlas el cabo resultante no sea parejo. Fíjate al darles torsión, si alguna de ellas se tensa más que las otras. También depende de la longitud del cabo que se esté realizando, yo los preparo de unos 10 metros.
Por lo comentado, mi colchadora la realicé con un solo motor y poleas.



[crisjaca]

Ya la habia visto y estudiado, pero lo de los tres motores no me convence, por que lo importante, es que todos las filachas tengan la misma torsión, y eso solo se da o con motores de calidad con control electronico, o con un solo motor y tres satélites, sea con poleas, menos ruidoso, o con ruedas dentadas. Pensé tenia rodamientos en el trastero de mis bicis, pero debí tirarlos, he comprado en Amaz...de 4 mm de interior, 10 por 4 €, me llegan el lunes, y me pondré al lio, tengo ruedas dentadas, pero creo lo hare con poleas y tóricas como correa transmisión como la de Jolobe. Gracias de todos modos, un saludo y virutas



[Buhochico]

Ya la habia visto y estudiado, pero lo de los tres motores no me convence, por que lo importante, es que todos las filachas tengan la misma torsión, y eso solo se da o con motores de calidad con control electronico, o con un solo motor y tres satélites, sea con poleas, menos ruidoso, o con ruedas dentadas. Pensé tenia rodamientos en el trastero de mis bicis, pero debí tirarlos, he comprado en Amaz...de 4 mm de interior, 10 por 4 €, me llegan el lunes, y me pondré al lio, tengo ruedas dentadas, pero creo lo hare con poleas y tóricas como correa transmisión como la de Jolobe. Gracias de todos modos, un saludo y virutas

pues ya irás contando cuando la montes, el tipo de polea, de correa, voltaje,... cambiaré la mía. También quiero preparar una aforradora, pero sin motor, lo que no encuentro son engranajes que me convenzan, de 64 dientes, suficientemente anchos y mejor con cuello y tornillo de fijación.
Saludos.



[crisjaca]

pues ya irás contando cuando la montes, el tipo de polea, de correa, voltaje,... cambiaré la mía. También quiero preparar una aforradora, pero sin motor, lo que no encuentro son engranajes que me convenzan, de 64 dientes, suficientemente anchos y mejor con cuello y tornillo de fijación.
Saludos.

No te preocupes, intentaré hacer un paso a paso, lo que tengo claro es que quiero usar los motores que tengo de impresora, fuí al punto limpio y me dejaron coger un par de ellas, lo que no usé, otra vez al P.L., espero sean suficientes para mover todo, al ir con cojinetes será más suave, con lo que no creo haya problema, y como el piñón del motor será pequeño y la rueda de transmisión más grande, multiplicará la fuerza. La aforradora, la pille en china, en Aliex...una oferta a muy buen precio, al final acabo montando de motor el taladro reversible a bateria, por que a mano es un coñazo, y así en 0´forro mucho tramo y queda perfecto, pues no hay saltos de velocidad. Un saludo y virutas.



[Buhochico]

En Ali hay ahora una a 17 eur más 20 de envío. Total 37 aprox. ¿Te refieres a esa?
https://a.aliexpress.com/_EIeo8kH



[jolobe]

Hola [mention id="34116" color="#00AA00"]@crisjaca[/mention] , por lo que comentas de los motores de impresora, ten en cuenta que casi todos son motores paso a paso.



[crisjaca]

Hola [mention id="34116" color="#00AA00"]@crisjaca[/mention] , por lo que comentas de los motores de impresora, ten en cuenta que casi todos son motores paso a paso.

Bns dias Jóse, los he probado con la fuente de alimentación del torno y de la lijadora de banda, y funcionan permanentemente y con buena pitera, fuerza, no se a que te refieres con el paso a paso y en que puede influir, lo que he leido de esos motores, me ha sonado a chino, se que se utilizan para giros de 1´8 de vuelta en cada descarga eléctrica, lo que les hace apropiados para CNC y similar, donde hace falta giros cortos y controlados. Un saludo y virutas



[jolobe]

Efectivamente, los motores paso a paso se controlan por impulsos, a parte de los dos cables de alimentación tienen alguno más para este propósito. En las impresoras los que arrastran el carro de los inyectores suelen ser de este tipo para posicionar el inyector en el punto preciso para imprimir. Pero si los has probado y funcionan, perfecto. Ya nos irás mostrando la colchadora.



[crisjaca]

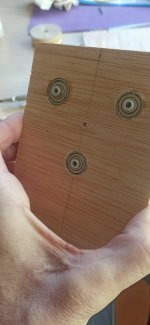

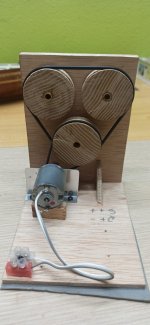

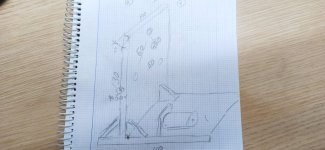

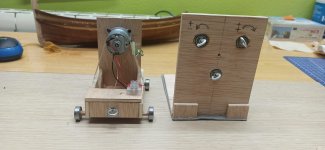

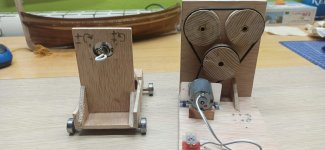

Buenas, ya la construí, me he pegado todo el día para hacerla y colchar unos cabos esta tarde noche, y destrozar unos cuantos metros de hilos de diferente calidad y calibre. he de decir que el carro móvil casi ni se mueve de su sitio, si le dejo avanzar 1 m en una tirada de 8 m de hilo total, 80% de posibilidades de rotura de alguno de las filásticas, ya sea algodón o poliéster. No se puede retorcer tanto, o esa ha sido la conclusión a la que he llegado hoy, luego no todos los hilos estan retorcidos a derechas, una putada. Otra, es que las tres filásticas tienen que tener idéntica longuitud para un colchado perfecto. Otra, mientras se retuercen en la primera operación con la maquina de los tres ganchos, hay que estar pendiente de que no se retuerzan entre ellos, vamos que hay que mantener los tres hilos separados, si no tienden a juntarse.
Creo que algo debo estar haciendo mal, por que el carro móvil lo tengo con un cabo a un punto alto y bajar para tener mas longuitud de contrapeso. Si le meto mucho peso de contrapeso se rompe algún hilo, si pongo poco no hay tensión suficiente en los cabos, esto es más complicado de lo que parece.
Al final los motores son de impresora, lo mueven perfectamente, con un regulador de corriente que es lo que me da las revoluciones en los dos motores.



[Eli]

Yo empezaría probando con longitudes pequeñas.
Luego ya ir aumentando la longitud.
Así hice yo por lo menos.

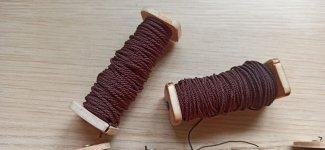

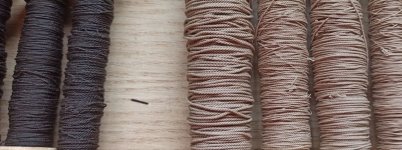

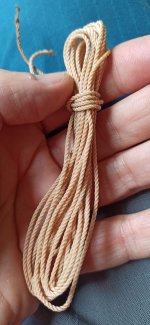

Me quedan así:



[Buhochico]

Como dice Eli, utiliza al menos al principio cabo más corto, por ej 1,5 m. Yo uso hilo muy fino y no se rompe pero sí tengo cuidado de que no se líen entre si. Pongo muy poco peso al carro móvil y avanza 15 cm, luego le añado más peso, pongo en marcha su motor y en cuanto retrocede esos 15cm lo paro, son unos segundos. Efectivamente uno deis motores gira algo más lento, así que ya he conseguido un motor de impresoras y parece que se mueve bien con 18v estoy esperando los rodamientos porque sin ellos no giran bien. Creo que he puesto las poleas muy separadas y la junta tórica lleva demasiada tension. Probaré cuando reciba los rodamientos.



[Leopoldofran]

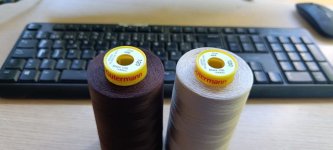

Tengo la misma máquina copiada del libro de Frölich, sin galapo. Es muy importante el hilo, yo uso con buen resultado algodón mercerizado de marca Fincrochet , he usado el carísimo DMC pero no vale la pena. El poliester queda muy bien pero tiene sus pegas y sobre todo no puedes hacer otra cosa mientras colcha.
Respecto a las máquinas yo tengo motores con reductora incorporada 5.1 con una distancia entre máquinas de 7 m. El peso en el contrapeso es importante, conviene hacerse una chuleta con el peso necesario según el cabo.
Mojar los hilos con una esponja ayuda a que el colchado salga bien porque lubrican el hilo, también es bueno pasar la esponja al final.
Saludos
